高架桥施工方法

高架桥现浇箱梁施工技术

摘 要：作为高架桥建设施工的重要形式，现浇箱梁桥本身具有结构稳定、桥梁美观特点。不本文在阐述高架桥现浇箱梁施工要求的基础上，就其施工技术要点和质量控制措施展开分析，期望能进一步提升现浇箱梁施工质量，促进高架桥建设工程的有序发展。

关键词：高架桥；施工技术；现浇箱梁

高架桥是代替高路堤的桥梁，其在跨越深沟峡谷及跨越城市道路区域应用较多，有效地保证了交通的顺畅性。目前在高架桥现浇施工中，现浇箱梁桥的应用较多，其有效地保证了桥梁结构的稳定性，确保了高架桥的使用安全。

一、高架桥现浇箱梁施工要求

针对现浇箱梁桥的建设，一方面，施工单位应始终坚持质量第一的原则，即要求重视桥梁基础、主体结构的规范施工，确保桥梁具有较高的强度、刚度，而且抗震能力、抗扭矩及抗荷载能力突出，能有效满足桥梁长期、稳定应用需要。另一方面，在保证桥梁质量的基础上，应重视施工阶段桥梁经济效益的控制，并最大限度地保证桥梁的美观性，进而提升桥梁的综合应用效益。

二、高架桥建设项目中现浇箱梁桥施工技术要点

1、施工准备

规范化地开展施工准备工作，能为现浇箱梁桥施工技术应用奠定良好基础。在初期准备阶段，要求系统开展施工区域勘察工作，通过对地质、水文、气候、人文环境的调查，掌握项目建设的有利条件和限制因素。其次应结合勘察结果，系统开展现浇箱梁桥的审计工作，要求严格按照因地制宜的原则，对桥梁结构、支架形式、模板尺寸等要素展开设计，为项目后期建设提供指导。同时应做好项目技术人员、施工人员的技术交底，确保项目参建人员准确掌握现浇箱梁桥的技术要点。最后在施工区域三通一平处理的基础上，安排设备、人员、材料进场，准备开展桥梁建设施工。

2、不良地基处理

高架桥项目建设中，不良地基严重的影响了桥梁结构的稳定性、安全性，故而在初期建设阶段，应重视不良地基的规范处理。一方面，应重视施工区域内地表的清理，要求系统开展地基承载能力实验，并在设计安全系数下，进行软弱层深度的计算。另一方面，应在专用设备的支撑下，挖除施工区域软弱层，并采用强度较好的调料进行替换回填处理，通过压力机进行碾压，要求填料的压实度不低于设计值的95%。要注意的是，在基层填筑夯实中，要求严格按照分层回填的要求进行施工，逐层检测地基承载能能。在完成不良地基处理后，要求科学开展地面排水处理，并浇筑混凝土进行地基固化处理。

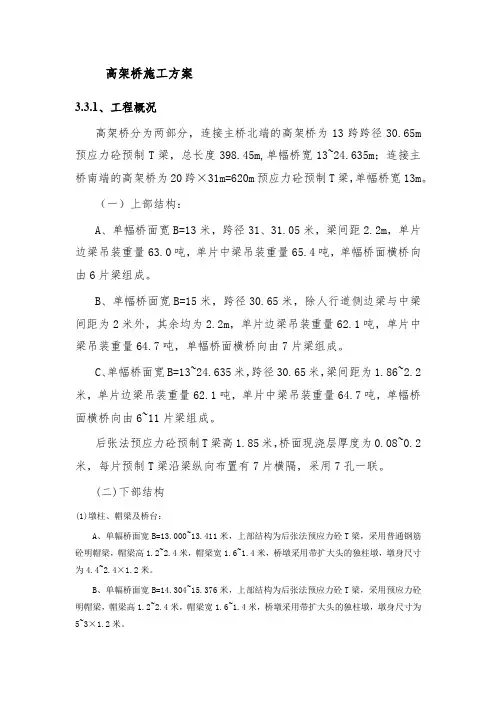

高架桥施工方案

3.3.1、工程概况

高架桥分为两部分，连接主桥北端的高架桥为13跨跨径30.65m预应力砼预制T梁，总长度398.45m,单幅桥宽13~24.635m；连接主桥南端的高架桥为20跨×31m=620m预应力砼预制T梁，单幅桥宽13m。

（一）上部结构：

A、单幅桥面宽B=13米，跨径31、31.05米，梁间距2.2m，单片边梁吊装重量63.0吨，单片中梁吊装重量65.4吨，单幅桥面横桥向由6片梁组成。

B、单幅桥面宽B=15米，跨径30.65米，除人行道侧边梁与中梁间距为2米外，其余均为2.2m，单片边梁吊装重量62.1吨，单片中梁吊装重量64.7吨，单幅桥面横桥向由7片梁组成。

C、单幅桥面宽B=13~24.635米，跨径30.65米，梁间距为1.86~2.2米，单片边梁吊装重量62.1吨，单片中梁吊装重量64.7吨，单幅桥面横桥向由6~11片梁组成。

后张法预应力砼预制T梁高1.85米，桥面现浇层厚度为0.08~0.2米，每片预制T梁沿梁纵向布置有7片横隔，采用7孔一联。

(二)下部结构

(1)墩柱、帽梁及桥台：

A、单幅桥面宽B=13.000~13.411米，上部结构为后张法预应力砼T梁，采用普通钢筋砼明帽梁，帽梁高1.2~2.4米，帽梁宽1.6~1.4米，桥墩采用带扩大头的独柱墩，墩身尺寸为4.4~2.4×1.2米。

B、单幅桥面宽B=14.304~15.376米，上部结构为后张法预应力砼T梁，采用预应力砼明帽梁，帽梁高1.2~2.4米，帽梁宽1.6~1.4米，桥墩采用带扩大头的独柱墩，墩身尺寸为5~3×1.2米。 C、单幅桥面宽B=14.304~15.376米，上部结构为后张法预应力砼T梁，采用预应力砼明帽梁，帽梁高1.2~2.4米，帽梁宽1.6~1.4米，桥墩采用带扩大头的独柱墩，墩身尺寸为5~3×1.2米。

D、高架桥及收费站的分界墩，上部结构一侧为后张法预应力砼T梁，另一侧为普通砼钢筋肋板梁 采用普通钢筋砼双悬臂门架式明帽梁，帽梁高1.85~3.05米，帽梁宽1.6~1.4米，桥墩采用带扩大头的双柱式墩，承受东、西两幅桥的上部结构，墩身尺寸为4.4~2.4×1.2米，墩柱中心距15米。

135

第三篇 地铁高架施工的主要技术

1高架车站及区间施工方法

1高架工程简介

高架桥设计桩径Φ0-Φ2m，桩长25-30m；基础设计为钢筋混凝土承台；桥梁墩柱为T型墩柱，桥梁有预制箱梁、现浇连续梁、钢混结合梁等。

136

图1双线简支梁标准桥墩结构图

2桥梁主体结构施工技术方案

2.1钻孔灌注桩施工

1、工艺流程

见图2-1钻孔灌注桩施工工艺框图。

137

图2-1 钻孔灌注桩施工工艺框图

2、施工工艺

根据施工现场环境和地层地质状况，钻孔桩施工确定选用旋挖钻机钻孔，即能保证桩基施工进度，以能减少对周边环境的污染。

（1）测量放样

采用全站仪测定桩基础中心坐标位臵，并在孔位周围埋设护桩，采用“十”字挂线定位，随时校核桩位。 桩位放样

护筒埋设

钻机就位

钻进 护筒制作

清孔

安设钢筋笼

安装导管

安设封底漏斗

水下砼封底

逐步灌注砼并拆导管

拔除钢护筒、养护 检修钻机、准备钻具

泥浆池准备

泥浆制备

泥浆池清碴、换浆

钢筋笼加工

导管气密性检查

计算首批砼方量

砼拌、运 安设检桩钢管 138

（2）埋设护筒

孔口护筒采用5mm厚钢板制作，内径比桩径大10cm～20cm，护筒长度根据设计要求和实际的地质条件确定，一般按2.0m～4.0m埋设。下护筒前先拴好十字控制桩将护筒按十字线下好，孔口护筒采用人工开挖埋设，护筒底部与土层相接处用粘土夯实，护筒外面与原土之间用粘土填满、夯实，严防地表水从该处渗入。顶部高出施工地面30cm～40cm，钢护筒筒底的高程符合设计要求。护筒埋设准确竖直，护筒孔口平面位臵与设计偏差按小于5cm控制，护筒竖向的倾斜度不大于1%。测量员将业主所给水准点引到已下好的护筒上沿，并做红漆标志，计算设计孔深，写好钻孔通知单进行下道工序。

（3）钻机就位

钻孔灌注桩基础施工前将场地用推土机整平。开钻前，检查钻头直径，调整钻杆竖直，然后调整筒式旋挖钻头，使钻头的中心正对护桩控制好的“十”字线的中心，即可开钻。

高架桥墩柱施工方案

目录

一、内容简述................................................3

1.1 工程背景.............................................4

1.2 方案编制依据.........................................5

1.3 方案目标与原则.......................................5

二、施工准备................................................6

2.1 材料准备.............................................8

2.1.1 混凝土材料.......................................9

2.1.2 钢筋材料........................................11

2.1.3 其他材料........................................12

2.2 施工设备选择........................................12

2.3 劳动力安排..........................................14

2.4 现场布置............................................14

三、墩柱施工方法...........................................15 3.1 基础施工............................................16

3.1.1 基坑开挖........................................18
