谈燃气锅炉房设计要点燃气锅炉房设计是工业和民用建筑中非常重要的部分，其设计质量直接关系到燃气锅炉的安全运行和能源利用效率。
好的设计不仅可以保证锅炉设备的安全可靠运行，也可以提高能源利用效率，减少能源浪费，降低环境污染。
燃气锅炉房设计要点十分重要，下面就来谈谈关于燃气锅炉房设计要点的相关内容。
1. 合理选择锅炉型号：燃气锅炉分为燃煤锅炉、燃气锅炉、生物质锅炉等多种类型，不同的型号适用于不同的场所和用途。
在设计燃气锅炉房时，需要根据实际情况合理选择锅炉型号，考虑到所需的热水或蒸汽量、供热面积、能源来源、环保要求等因素，选择最合适的锅炉型号。
2. 合理布局燃气锅炉房：燃气锅炉房的布局应该合理，以确保燃气锅炉的安全运行和维护。
在布局时需要考虑到通风换气、热力管道、电气设备等因素，合理安排锅炉、热水器、燃烧机、鼓风机等设备的位置，保证管道疏通和设备维护的通畅。
3. 确保安全配套设施：燃气锅炉房内应配备完善的安全设施，例如自动控制系统、燃气泄漏报警系统、燃气浓度检测系统、应急照明设施等，以确保人员安全和设备安全。
4. 考虑到环保要求：燃气锅炉房设计要考虑到环保要求，确保排放达标。
需要合理安排烟气处理设备、废气处理设备，并严格按照相关的环保法规和标准进行设计，以保证燃气锅炉房的环保性能。
5. 考虑到节能要求：燃气锅炉房设计要考虑到节能要求，合理安排设备和管道，减少能源浪费。
可以采用余热利用技术、有效控制水质和水温、使用高效节能的燃气锅炉等方法，在设计中充分考虑到节能方面的要求，提高能源的利用效率。
6. 确保便于维护和管理：燃气锅炉房的设计还要考虑到设备的维护和管理问题。
需要合理安排设备的布局和管道连接，确保设备和管道的清洁和维护方便，减少维护成本，确保设备的长期稳定运行。
7. 考虑到扩建和改造：在设计燃气锅炉房时要考虑到未来的扩建和改造问题，合理留出空间，预留接口和管线位置，便于未来的改造和升级。
燃气锅炉房设计要点涉及多方面的因素，需要综合考虑锅炉的安全性、环保性、节能性、维护性等方面的要求。
1. 隔声降噪：为了保证机组正常运转和维修方便，在原机房内基本设施不变的情况下，在适当的部位，设置密封隔声窗，在原机房内全部用密封金属门代替木门，使机房内的噪声传播强度相应减弱。
2. 吸声隔噪：机房密封的结果虽然防止了噪声外传，但由于原机房室内墙面平均吸声系数很低，因此加剧了声波在室内的反射混响。
为了减小混响声，在节约资金的前提下，在机房值班室四周墙壁和顶部进行吸声、隔声处理，保证值班室操作工人不受强噪声的干扰，并进行了自然通风处理，安装了换气扇，保持值班室有足够的新鲜空气对流。
3. 消声隔噪：通过设置消声器对机房内的辐射噪声进行有效的控制。
4. 通风降噪：通过隔声、吸声、消声处理，机房内外可以达到预定的降噪目标。
但是，机房内机组运行时产生的热量较大，必须解决机房内的通风散热问题，为此可以采用窗式迷宫消声器、折板式通风消声器、蜂窝进风式消声器来有效地解决机房内的通风散热问题。
5. 操作工人自我防护：虽然机房内进行了噪声处理，但是针对每个操作工而言，接触噪声还是不可避免的，所以在机房值班室设计了墙壁式电控柜一个，它能显示风压、温度、轴温等工作状况，同时能就地操作某台设备的启动和停止，并实现了自动控制，操作工人接触强噪声的次数相应减少，起到了自我防护的作用。
3 锅炉鼓风机房噪声综合治理措施几年前经过调查研究，制定了综合治理方案，并逐步付诸实施后，终于取得了良好效果。
综合治理方案的主要技术措施包括消声、吸声、隔声和隔振诸方面，可分述如下。
3.1 消声3.1.1 使用阻抗复合式消声器该消声器的特点是消声频带宽，消声量大。
它由两段串联而成，第一段为阻性部分，在通道周围衬贴超细玻璃棉，可吸声。
这段消声器通道截面较大，短波高频噪声易以窄束通过而不接触吸声材料；所以必须在通道内增设一阻性吸声层，且两端做成尖劈状，既能减少风流阻力损失，又可提高吸声效果。
它的主要作用是降低中、高频噪声。
它的第二段为抗性部分，由两节长度不等的扩张室组成。
锅炉房设计技术详解1）设备平面布置图是否合理，是否考虑了安装、检修、运行的必要通道、层高和面积（如厂房的楼图、操作平台、通道各门等是否便于操作、大型设备的检修起吊是否考虑等）；厂房的柱距、跨距、层高、门窗位置是否有利于通风、采光，是否符合规范要求。
2）厂、站房的方位、坐标、跨距、层高、门窗、楼梯、平台、够坑的位置、尺寸及的设备布置是否与有关专业的条件相符，编号及尺寸是否标注清楚。
3）有关煤仓、粉仓、渣斗、灰斗的倾角设计及容量计算是否满足需要及符合规定。
4）布置在地沟或沟道内的设备管道是否已考虑到排水及安装维护的方便。
5）露天布置的设备是否已考虑到适当的防护措施。
6）更衣室、浴室、厕所、化验室、工具室、维修间、车间办公室等辅助设施的设置是否合理。
7）基础、露面、起重设备的负荷是否与设备实际重量级设计条件相一致，是否与有关规定相符合。
8）检修用的电源插座是否已考虑，位置是否恰当。
9）检查鼓、引风机旋向和出口角度是否正确无误。
2.5.2 审核内容1）设备布置是否正确，整体布局及功能区分是否合理；主要计算项目的基础数据、计算方法是否正确；2）主要设备的参数及选型是否正确。
2.6 管道平面布置图（管道安装图）2.6.1 校核内容1）管道的规格、走向、阀门的数量及位置、控制检测仪表的设置是否合理，是否与系统图相符；配管是否整齐、美观；2）设备编号、位置、标高及接管位置是否与设备布置图及相关设计图相符；3）管道阀门设置位置是否方便操作及检修；4）管道的高度、坡度及定位尺寸是否标注齐全、正确；5）管道的布置是否便于操作、安装、检修；是否妨碍设备、仪表的监视；是否妨碍运行人员通行；是否与设备、梁架、平台及其它管道（或电气、仪表电缆桥架）相碰撞；6）管道交叉处、上弯下弯处细节是否表示正确；7）管道支吊架间距、荷载及推力计算，弹簧和补偿器的选择布置及支吊架安装结构是否正确；8）设备及管道上的疏水、放水、放气机排污管道的设置是否合理；放气、疏水、排污口及安全阀排放点是否布置在对人员及设备无害之处；9）主蒸汽、给水工艺管道配管单线图的管道编号、管径、走向、标高、尺寸及阀门、管件、监控测点是否标注齐全；与系统图、安装图是否一致；材料用量统计是否齐全、正确；10）管道穿越楼板是否加套管，楼板预留孔、洞是否加了台（凸）肩；11）地面是否考虑了泄水坡度；12）空中平台、楼梯和联络跨桥等易滋事故处，是否涂刷了警示标志。

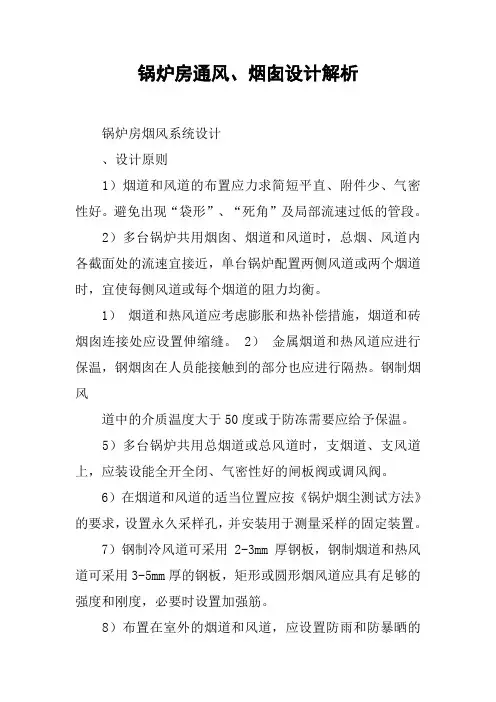

锅炉房通风、烟囱设计解析锅炉房烟风系统设计、设计原则1）烟道和风道的布置应力求简短平直、附件少、气密性好。
避免出现“袋形”、“死角”及局部流速过低的管段。
2）多台锅炉共用烟囱、烟道和风道时，总烟、风道内各截面处的流速宜接近，单台锅炉配置两侧风道或两个烟道时，宜使每侧风道或每个烟道的阻力均衡。
1）烟道和热风道应考虑膨胀和热补偿措施，烟道和砖烟囱连接处应设置伸缩缝。
2）金属烟道和热风道应进行保温，钢烟囱在人员能接触到的部分也应进行隔热。
钢制烟风道中的介质温度大于50度或于防冻需要应给予保温。
5）多台锅炉共用总烟道或总风道时，支烟道、支风道上，应装设能全开全闭、气密性好的闸板阀或调风阀。
6）在烟道和风道的适当位置应按《锅炉烟尘测试方法》的要求，设置永久采样孔，并安装用于测量采样的固定装置。
7）钢制冷风道可采用2-3mm厚钢板，钢制烟道和热风道可采用3-5mm厚的钢板，矩形或圆形烟风道应具有足够的强度和刚度，必要时设置加强筋。
8）布置在室外的烟道和风道，应设置防雨和防暴晒的设施。
锅炉使用含硫量高的燃料时，除有烟气脱硫措施外，烟道和烟囱内壁应采取防腐措施。
9) 对于单台锅炉出力大于等于10t/h或7MW的锅炉房，鼓风机和和燃烧机宜分开设置，鼓风机宜集中布置在隔音机房内。
10）对于微正压燃烧的燃油、燃气锅炉，锅炉机组排烟出口后的烟道、烟囱阻力，一般可烟囱的抽力来克服，当烟囱抽力不足时，应采用下列措施：锅炉厂家提高燃烧机组和炉膛的燃烧正压；在排烟系统设置引射排烟装置；在排烟系统设置调频引风机；对于设置在高层建筑物内的锅炉房，应注意核算排烟系统的阻力平衡，当烟囱抽力达大时，应考虑减小烟道、烟囱断面尺寸，提高流速，增加阻力，适应平衡，可在烟道系统设置抽风控制器，调工阻力平衡。
11) 烟风道穿过墙壁、楼板或屋面时，所设预留孔的内壁与管道表面之间的间隙，一般为30-50mm，当管道的径向热位移较大时，应另加考虑。
管道穿过层面或屋顶时应有防雨或挡水措施。
锅炉房通风、烟囱设计解析锅炉房烟风系统设计、设计原则1）烟道和风道的布置应力求简短平直、附件少、气密性好。
避免出现“袋形”、“死角”及局部流速过低的管段。
2）多台锅炉共用烟囱、烟道和风道时，总烟、风道内各截面处的流速宜接近，单台锅炉配置两侧风道或两个烟道时，宜使每侧风道或每个烟道的阻力均衡。
1）烟道和热风道应考虑膨胀和热补偿措施，烟道和砖烟囱连接处应设置伸缩缝。
2）金属烟道和热风道应进行保温，钢烟囱在人员能接触到的部分也应进行隔热。
钢制烟风道中的介质温度大于50度或于防冻需要应给予保温。
5）多台锅炉共用总烟道或总风道时，支烟道、支风道上，应装设能全开全闭、气密性好的闸板阀或调风阀。
6）在烟道和风道的适当位置应按《锅炉烟尘测试方法》的要求，设置永久采样孔，并安装用于测量采样的固定装置。
7）钢制冷风道可采用2-3mm厚钢板，钢制烟道和热风道可采用3-5mm厚的钢板，矩形或圆形烟风道应具有足够的强度和刚度，必要时设置加强筋。
8）布置在室外的烟道和风道，应设置防雨和防暴晒的设施。
锅炉使用含硫量高的燃料时，除有烟气脱硫措施外，烟道和烟囱内壁应采取防腐措施。
9) 对于单台锅炉出力大于等于10t/h或7MW的锅炉房，鼓风机和和燃烧机宜分开设置，鼓风机宜集中布置在隔音机房内。
10）对于微正压燃烧的燃油、燃气锅炉，锅炉机组排烟出口后的烟道、烟囱阻力，一般可烟囱的抽力来克服，当烟囱抽力不足时，应采用下列措施：锅炉厂家提高燃烧机组和炉膛的燃烧正压；在排烟系统设置引射排烟装置；在排烟系统设置调频引风机；对于设置在高层建筑物内的锅炉房，应注意核算排烟系统的阻力平衡，当烟囱抽力达大时，应考虑减小烟道、烟囱断面尺寸，提高流速，增加阻力，适应平衡，可在烟道系统设置抽风控制器，调工阻力平衡。
11) 烟风道穿过墙壁、楼板或屋面时，所设预留孔的内壁与管道表面之间的间隙，一般为30-50mm，当管道的径向热位移较大时，应另加考虑。
管道穿过层面或屋顶时应有防雨或挡水措施。
锅炉房烟风系统设计1.1、设计原则1）烟道和风道的布置应力求简短平直、附件少、气密性好。
避免出现“袋形”、“死角”及局部流速过低的管段。
2）多台锅炉共用烟囱、烟道和风道时，总烟、风道内各截面处的流速宜接近，单台锅炉配置两侧风道或两个烟道时，宜使每侧风道或每个烟道的阻力均衡。
1）烟道和热风道应考虑膨胀和热补偿措施，烟道和砖烟囱连接处应设置伸缩缝。
2）金属烟道和热风道应进行保温，钢烟囱在人员能接触到的部分也应进行隔热。
钢制烟风道中的介质温度大于50度或由于防冻需要应给予保温。
5）多台锅炉共用总烟道或总风道时，支烟道、支风道上，应装设能全开全闭、气密性好的闸板阀或调风阀。
6）在烟道和风道的适当位置应按《锅炉烟尘测试方法》（GB5468）的要求，设置永久采样孔，并安装用于测量采样的固定装置。
7）钢制冷风道可采用2-3mm厚钢板，钢制烟道和热风道可采用3-5mm厚的钢板，矩形或圆形烟风道应具有足够的强度和刚度，必要时设置加强筋。
8）布置在室外的烟道和风道，应设置防雨和防暴晒的设施。
锅炉使用含硫量高的燃料时，除有烟气脱硫措施外，烟道和烟囱内壁应采取防腐措施。
9) 对于单台锅炉出力大于等于10t/h或7MW的锅炉房，鼓风机和和燃烧机宜分开设置，鼓风机宜集中布置在隔音机房内。
10）对于微正压燃烧的燃油、燃气锅炉，锅炉机组排烟出口后的烟道、烟囱阻力，一般可由烟囱的抽力来克服，当烟囱抽力不足时，应采用下列措施：（1）由锅炉厂家提高燃烧机组和炉膛的燃烧正压；（2）在排烟系统设置引射排烟装置；（2）在排烟系统设置调频引风机；对于设置在高层建筑物内的锅炉房，应注意核算排烟系统的阻力平衡，当烟囱抽力达大时，应考虑减小烟道、烟囱断面尺寸，提高流速，增加阻力，适应平衡，可在烟道系统设置抽风控制器，调工阻力平衡。
11) 烟风道穿过墙壁、楼板或屋面时，所设预留孔的内壁与管道表面（包括加固及保温层）之间的间隙，一般为30-50mm，当管道的径向热位移较大时，应另加考虑。

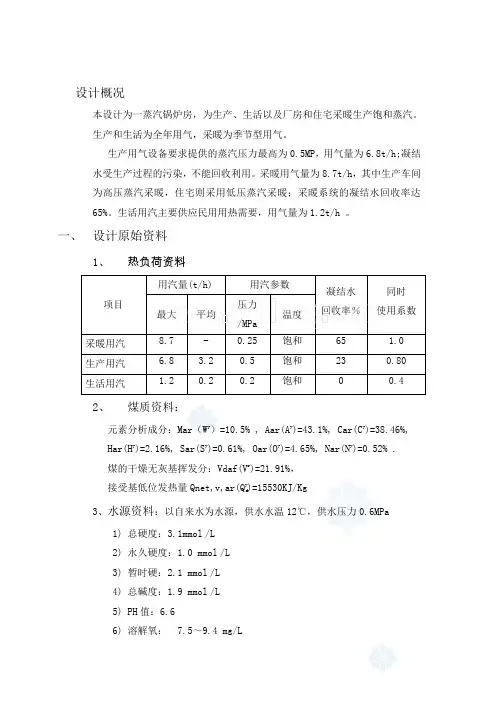

设计概况本设计为一蒸汽锅炉房，为生产、生活以及厂房和住宅采暖生产饱和蒸汽。
生产和生活为全年用气，采暖为季节型用气。
生产用气设备要求提供的蒸汽压力最高为0.5MP，用气量为6.8t/h;凝结水受生产过程的污染，不能回收利用。
采暖用气量为8.7t/h，其中生产车间为高压蒸汽采暖，住宅则采用低压蒸汽采暖；采暖系统的凝结水回收率达65%。
生活用汽主要供应民用用热需要，用气量为1.2t/h 。
一、设计原始资料1、热负荷资料2、煤质资料：元素分析成分：Mar（W y）=10.5% , Aar(A y)=43.1%, Car(C y)=38.46%,Har(H y)=2.16%, Sar(S y)=0.61%, Oar(O y)=4.65%, Nar(N y)=0.52% .煤的干燥无灰基挥发分：Vdaf(V r)=21.91%，接受基低位发热量Qnet,v,ar(Q y)=15530KJ/Kgd w3、水源资料：以自来水为水源，供水水温12℃，供水压力0.6MPa1)总硬度：3.1mmol/L2)永久硬度：1.0 mmol/L3)暂时硬：2.1 mmol/L4)总碱度：1.9 mmol/L5)PH值：6.66)溶解氧： 7.5～9.4 mg/L7) 悬浮物：0 mg/L 8) 溶解固形物：414 m g /L4、 气象资料：1) 年主导风向：冬夏正西风； 2) 平均风速：3.5m/s 3) 大气压：98 980 Pa 4) 海拔高度：245 m 5) 最高地下水位：-4.3 m6) 土壤冻结深度：无土壤冻结情况 7) 冬季采暖室外计算温度：-4℃ 8) 冬季通风室外计算温度：-1℃ 9) 采暖期平均室外计算温度：0.8℃5、 其他资料1) 生产为三班制，全年工作290天 2) 采暖用汽天数96天 3) 通风用汽天数88天 4) 凝结水回收为自流方式二、 热负荷计算及锅炉选择1、 热负荷计算：（1） 采暖季最大计算热负荷 )(443322110max 1D K D K D K D K K D +++=t/h+D 5式中：0K ——考虑热网热损失及锅炉房汽泵、吹灰、自用蒸汽等因素的系数，取1.05；1K ——采暖用汽的同时使用系数，取1.0； 2K ——生产用汽的同时使用系数，取.0.8；3K ——生活用汽的同时使用系数，取0.4；K 4 为通风热负荷，此处未作考虑。
锅炉房通风、烟囱设计1. 引言锅炉房通风和烟囱设计是一个重要的工程领域，其目的是确保锅炉房内空气的质量，同时有效排出燃烧产生的废气和排烟。
本文将详细介绍锅炉房通风和烟囱设计的必要性、设计原则和常见的设计方法。
2. 锅炉房通风设计2.1 通风设计的重要性锅炉房通风设计的主要目的是保持锅炉房内空气的新鲜和稳定，以确保工作人员的舒适和健康。
良好的通风系统可以改善锅炉房内的空气质量，减少有害气体和烟尘的浓度，从而提高工作环境。
2.2 通风设计原则通风设计应遵循以下原则：•提供适当的新风量：根据锅炉房的大小和锅炉的热负荷确定合适的新风量，以保持空气的流通和新鲜度。
•合理的风向和风速：通风系统应根据锅炉房的布局和要求确定合理的风向和风速，以保证燃烧产生的废气被有效排出锅炉房外。
•合理的排风口布置：排风口的布置应考虑到锅炉房的布局和通风需求，以确保废气能够快速、均匀地排出锅炉房。
•适当的通风控制：通风系统应设置适当的控制装置，以便根据实际需求进行调节和控制。
2.3 通风设计方法通风系统的设计方法可以分为自然通风和机械通风。
2.3.1 自然通风设计自然通风依靠室内外气压差的作用，通过通风口和排风口的设置，实现空气的流通。
自然通风设计应考虑以下因素：•通风口大小和数量：根据锅炉房的大小和通风需求确定合适的通风口大小和数量。
•通风口位置：通风口应设置在合适的位置，以实现良好的空气流通和废气排出。
•排风口大小和数量：排风口的大小和数量应根据锅炉的热负荷和废气产生量确定。
•烟囱高度的选择：烟囱的高度应考虑排烟的需要和周围建筑的高度，以确保废气能够顺利排出锅炉房外。
2.3.2 机械通风设计机械通风通过风机或风扇的辅助，增强通风系统的效果。
机械通风设计应考虑以下因素：•风机或风扇的选择：根据锅炉房的大小和通风需求选择合适的风机或风扇。
•通风管道的设计：通风管道的设计应根据通风需求和锅炉房的布局确定，确保废气能够快速、均匀地排出锅炉房外。
【其次部分】锅炉房设计总说明一、锅炉房建筑设计说明（一）、设计依据1、《公共建筑节能设计标准》 GB 50189-20052、《建筑设计防火规范》 GB 50016-20063、《工程建设标准强制性条文》（房屋建筑部分2013年版）4、《民用建筑设计通则》 GB 50352-20055、《锅炉房设计规范》 GB 50041-20086、甲方审定的设计方案。
（二）、设计概述:1、本工程总建筑面积为176.23平方米，基底面积176.23平方米，为2T的热水锅炉。
建筑层数为一层钢结构，高度6.15米。
2、耐火等级为二级，建筑场地为二类，环境类别一类，火灾紧急性分类为丙类。
3、设计运用年限为二十五年，设计地震基本烈度为八度，地震加速度0.2g，地震分组为三组。
4、主体结构选型为钢结构。
岩棉夹心彩钢板屋面、岩棉夹心彩钢板墙体。
（三）、屋面工程1、型钢屋架及钢梁钢檩条接受现场焊制.屋面板为100厚蓝色岩棉夹心彩钢板。
心彩钢板屋面建筑构造见 01J925-1屋面紧固件连接详图 01J925-1-12-14屋面檐口详图 01J925-1-21屋面屋脊详图 01J925-1-262、本工程防水等级三级，设计运用年限为10年。
(四)、门窗工程1、门窗玻璃的选用遵照《建筑玻璃应用技术规程》和《建筑平安玻璃管理规定》发改委<2003>及地方主管部门的有关规定。
2、门窗尺寸表示洞口尺寸，门窗加工尺寸要依据装修面厚度由承建商予以调整。
3、门窗选料、颜色、玻璃见“门窗表”附注。
4、窗户选用铝合金推拉窗中空玻璃（6+12+6）组合窗(五)、建筑节能设计1、建筑外墙保温做法选用甘肃省<建筑外墙保温节能构造图集>DBJT25-89-2001(001J-107),保温验收材料选用岩棉夹心彩钢板，墙体保温做法见甘2001J204-57-2。
2、屋面接受100厚岩棉夹心彩钢板，外墙120厚接受岩棉夹心彩钢板。
二、锅炉房结构设计说明（一）、工程概况1、本工程主结构设计运用年限为50年；建筑平安等级:二级,抗震设防烈度8度，设计基本地震加速度0.20g，设计地震分组为第三组；建筑场地类别为Ⅱ类，特征周期0.45s。
锅炉房工艺设计概述锅炉房工艺设计是指对于一个锅炉房的各项工艺流程进行设计和规划的过程。
锅炉房工艺设计一般包括供热系统、供水系统、燃料系统、通风系统等各方面的设计内容。
在供热系统的设计中，需要确定锅炉房的供热能力、热负荷、供热温度等参数，并设计相应的热交换设备，如换热器、管道、泵等。
同时，还需要考虑供热系统的调节控制装置，如温度控制器、水位控制器等。
供水系统的设计主要涉及供水管道、水箱、水泵等设备的选用和布置。
需要考虑供水系统的水源情况、供水压力、供水量等参数，并设计相应的控制装置，如水位控制器、流量控制器等。
燃料系统的设计则需要考虑锅炉房的燃料类型、燃烧控制方式等因素。
需要确定燃料供应系统，如输送管道、燃料储存设备等，并设计相应的燃烧装置，如燃烧器、点火装置等。
通风系统的设计主要包括机械通风和自然通风两部分。
机械通风系统的设计需要确定通风设备的选型和布置，如风机、排烟罩等。
自然通风系统的设计需要确定通风口的位置和尺寸，以保证锅炉房的通风效果。
在锅炉房工艺设计过程中，还需要考虑安全设备的设置，例如报警装置、消防设备等，以确保锅炉房的安全运行。
总之，锅炉房工艺设计是一项需要综合考虑供热、供水、燃料和通风等各方面要素的工作，旨在实现锅炉房的高效、安全、可靠运行。
锅炉房工艺设计是从理论到实际，从细节到整体，涉及到多个方面的技术和规范。
下面将继续介绍锅炉房工艺设计的相关内容。
首先，供热系统的设计是锅炉房工艺设计的核心之一。
在供热系统的设计中，需要确定锅炉房的供热能力和热负荷，这对于锅炉的选型和容量决策至关重要。
同时，还需要考虑供热系统的供热温度和回水温度，以及供热管道的布置和绝热设计。
在热交换设备的选型方面，应根据供热负荷和水质要求选择合适的换热器和泵，确保系统的高效运行。
在设计过程中，还要考虑放热器的排放，以及锅炉房的温度、湿度和压力控制等。
其次，供水系统的设计是锅炉房工艺设计的另一个重要方面。
供水系统的设计包括供水管道、水箱、水泵等设备的选用和布置。
谈燃气锅炉房设计要点燃气锅炉房是企业、工厂和大型建筑中非常常见的设施，作为重要的供暖和能源设备，燃气锅炉房的设计显得尤为重要。
好的设计能够保证锅炉房的安全、高效运行，降低能源消耗，减少对环境的污染。
在进行燃气锅炉房设计时，需要考虑一系列要点，以确保整个设施的顺利运行。
本文将针对燃气锅炉房设计的要点进行详细讨论，希望能够为相关从业人员提供一些有益的参考。
一、合理选址燃气锅炉房的选址是整个设计的第一步，它直接影响到后期的施工、运行及环境影响等方面。
首先要根据建筑的实际需要和使用情况，确定燃气锅炉房的规模和布局，然后再根据周边环境条件，选择合适的位置进行选址。
最好选择远离居民区和办公区的位置，以减少对周围环境的影响；同时要考虑供气、供电、排水等资源的情况，确保设施的正常运行和维护。
二、合理布局燃气锅炉房的布局要合理，确保通风、排烟和设备维护的顺利进行。
基本的布局应包括锅炉室、配件室、洁净室以及相关的管道和设备。
锅炉室应当布置合理，可以方便设备的安装和维护，并且要保证通风和排烟的畅通。
配件室用于存放锅炉房的配件和维护工具，需要安全可靠。
而洁净室则用于供应人员更衣、清洗和休息，需要足够的空间和舒适的环境。
三、安全设计四、节能环保在当今日益重视环境保护和资源节约的背景下，燃气锅炉房的设计也要考虑到节能和环保的要求。
首先要选择高效的锅炉设备，确保在提供热能的最大程度地减少燃料的消耗和排放的污染物。
要合理设计锅炉房的供暖系统和管道布局，减少能源的损耗。
还要考虑到锅炉房的噪音和振动问题，选择合适的隔音和减振措施，以减少对周围环境和人员的影响。
五、维护便利燃气锅炉房的维护对于整个设施的长期运行至关重要，因此设计中也要考虑到维护的便利性。
首先要确保设备和管道的布局合理，可以方便进行检修和更换；其次要配备相应的维护设备和工具，以及开展定期的检查和维护工作，确保设备的正常运行；还要考虑到储备部件和材料的存放问题，以应对设备突发故障的情况。
谈燃气锅炉房设计要点燃气锅炉房设计是确保锅炉运行安全稳定的关键环节。
设计一个合理的燃气锅炉房，不仅需要考虑设备的安装位置、出水出气管道的布局，还要保证锅炉房通道宽敞、设备配置合理、通风排烟系统完善等方面。
下面将详细介绍燃气锅炉房设计的要点和注意事项。
1. 锅炉房位置选择燃气锅炉房应尽量靠近供热用地，减少热量传输损失。
要远离易燃易爆危险区域，避免安全事故的发生。
锅炉房应设在电力供应较为方便的地方，并有良好的交通条件。
2. 锅炉房面积根据锅炉的型号和投入使用的房间，需要合理计算锅炉房的面积。
面积太小会导致通风不良，影响锅炉正常运行；面积太大则会浪费空间和供热能源。
一般而言，燃气锅炉房的面积应在10-15平方米之间。
3. 锅炉房通风燃气锅炉房应具备良好的通风条件，以确保供氧充足，防止可燃气体积聚。
通风系统应包括自然通风和机械通风两种形式，并配备相应的通风设备，如通风扇、新风机等。
4. 锅炉房照明为了确保操作员在锅炉房内进行日常维护和巡检工作时有足够明亮的光照，应在锅炉房内安装适当数量和位置的照明设备。
照明设备应使用防爆型号，并设置应急照明装置，以确保在断电时仍能正常照明。
5. 锅炉房防火措施燃气锅炉房应配备有效的防火设施，包括火灾报警系统、灭火器等。
锅炉房内不应存放易燃易爆物品，防止火灾事故发生。
锅炉房的墙壁、天花板和地面应采用防火材料，并设置防火分隔墙。
6. 锅炉排烟系统设计锅炉房应设置合理的排烟系统，确保燃气锅炉燃烧过程中产生的烟尘和有毒气体能够及时排出，保持室内空气质量。
排烟系统应包括烟囱、排烟罩、排烟管道等组成，并严格按照相关法规和标准进行设计和施工。
7. 锅炉房进风系统设计燃气锅炉房应设有合理的进风系统，以确保锅炉燃烧过程中有足够的氧气供应。
进风系统应采用干净的新风，进风口应设置在与排烟口相对的位置，保证锅炉房内负压状态。
8. 锅炉房燃气管道布置燃气锅炉房内的燃气管道布置应符合相关法规和标准要求。
锅炉房实用设计手册《锅炉房实用设计手册》锅炉房是工业和商业建筑中一个重要的设施，负责供应热水和蒸汽用于供暖、洗涤、加热和生产等用途。
为了确保锅炉房的安全、高效运行，设计师需要遵循一系列实用设计原则和标准。
本手册将介绍一些关键的设计要点和注意事项，以帮助设计师优化锅炉房布局和配置。
1. 锅炉房尺寸和布局：首先，锅炉房的尺寸和布局应根据需要确定。
考虑到锅炉的数量和类型，还要确保设备之间有足够的空间进行维护和清洁。
此外，通风和疏散通道也需要被充分考虑。
2. 锅炉选择和配置：选择适合项目需求的锅炉是关键，包括锅炉的容量、能效、燃料类型和排放要求等。
设计师还应注意到锅炉的配置，包括烟囱、燃料供应系统和控制设备等。
3. 燃料贮存和供应：根据使用的燃料类型，合理设计燃料贮存和供应系统非常重要。
贮存设施的容量和安全性应考虑到工程需求和当地法规。
4. 通风系统：锅炉房内的通风系统应该能够保持良好的空气质量，排出产生的燃烧废气和废热。
合适的通风系统减少了空气中有害物质的积累，并确保员工的健康和安全。
5. 安全设备和应急措施：设计师必须确保锅炉房内配备了必要的安全设备，如火灾报警器、灭火系统和紧急停机装置等。
合理的应急措施也应该制定，以应对潜在的事故和紧急情况。
6. 管道和隔热：管道网络的设计和维护非常重要。
锅炉房内的管道系统应该考虑到热能损失的最小化，并提供易于维护和修理的访问。
7. 定期维护和检修计划：为确保锅炉房的长期可靠性和高效运行，设计师应制定定期维护和检修计划。
这包括锅炉的清洁、校准和必要部件的更换等。
《锅炉房实用设计手册》为设计师提供了一系列关键的设计原则和指导，以确保锅炉房的安全、高效运行。
无论是在工业、商业还是住宅建筑中，合理的锅炉房设计对于供热系统的可靠性和经济性都非常重要。
通过遵循本手册中的设计要点和注意事项，设计师们可以更好地满足客户的需求，同时提高锅炉房的整体性能。
锅炉房的电气、通风防火设计背景介绍锅炉房是工业生产中不可或缺的关键部分，其安全运行一直是大家关注的焦点。
而在锅炉房的设计和运行中，电气系统、通风系统、防火系统等十分重要。
此文将着重讨论锅炉房的电气、通风防火设计内容。
电气设计设计基准在锅炉房的电气设计中，需满足以下基准：•保证设备的正常运行•防止火灾事故•防止电气打击•防止线路短路、过载等电气事故设计要点1.设计电气总线系统在锅炉房的电气设计中，采用电气总线系统可以使线路极大程度上减少，降低电气故障点。
电气总线系统可以在接口处切断带电部分，有利于设备的检修和维护。
同时，采用电气总线系统可大大降低电气故障的维修强度。
2.设计保护线路在电气设计中，需要特别加强对于保护线路的考虑。
保护线路是指在电器过载、短路、接地故障等故障状态下，采用过载保护、短路保护、接地保护等措施，使设备及电路安全运行。
保护线路必须四重保护，即电气保护器、断路器、接地保护器、温控器四种保护器具缺一不可。
3.设计地线在电气安装中，必须设置良好的地线系统，为电气设备提供良好的接地条件。
同时在锅炉房的建筑物周边，还要进行大面积地栓接，以保证人身和设备安全。
通风设计设计基准在锅炉房的通风设计中，需满足以下基准： - 保证空气流通，排除有害气体 - 控制温度，减少能源消耗 - 控制湿度，防止阴霾、霉变等对设备的影响设计要点1.设计通风道路通风道路应经过良好规划和设计，通风道应有通风口、风机管理、蓄能和控制器等设备。
2.设计换气系统在锅炉房内，需设置自动换气系统，根据现场真实情况进行安装。
锅炉房需要根据设备型号量定换气空气。
3.设计防烟系统锅炉房应设置防烟系统，以控制温度，减小火灾的严重程度。
防火设计设计基准在锅炉房的防火设计中，需满足以下基准： - 保证锅炉房内的设备能正常运作 - 防止火势蔓延 - 防止漏电等安全事故设计要点1.安装火灾探测器火灾探测器可以实现自动探测火灾，并通过警报声、语音和其他方式指引人们进行相应救援。
浅析锅炉房设计要点浅析锅炉房设计要点摘要：本文系统地对一种新型燃气锅炉房的设计做了详细的阐述，指出了设计中存在的有关问题，并提出了相应的解决方案。
关键词：燃气锅炉房；设计要点1 燃气锅炉房与燃煤锅炉房的不同点作为一种优质的清洁性燃料，城市燃气长期以来供不应求。
当前，采用大量的燃气来供暖、大力建设燃气锅炉房，已经进入一个全新的开展时期。
伴随天然气开发和利用的迅猛开展，燃煤锅炉房供热已经逐渐被人们用燃气锅炉房给取代。
与燃煤锅炉房不同，首先，燃气锅炉房的燃料为天然气，其出口烟口采取省煤器，因而能够有效地节省能源；其次，燃煤锅炉房有引风机、除渣机等相配套的辅机，占地面积比拟大，而燃气锅炉房那么只有一个与之对应的燃烧器和控制柜，使用空间上比拟经济；再次，燃气锅炉房在运行管理上，智能化程度高比之燃煤锅炉房管理人员少，运行本钱也相对减少；最后，燃煤锅炉房中的煤在燃烧之后会产生大量的烟尘和煤渣，给环境带来严重的污染，而燃气锅炉燃烧的天燃气生成水和二氧化碳，那么不会给大气带来污染。
2 燃气锅炉房的位置设计要求由?城镇燃气设计标准?的标准规定，锅炉房需要在独立的专用房内安放，而在对建筑物设置锅炉房时，最好在建筑物的首层来进行布置，并且为了有效防止燃气的泄爆以及出于消防的考虑，燃气锅炉房还不应该在人员密集场所的上下层或贴临的房建内设置，这样可以有效预防在事故发生后，能够将危害降低到最小的程度。
同时，出于对大气污染及噪声污染的考虑，锅炉房在设置时不宜安排在住宅建筑物之内。
根据现行国家标准?锅炉房设计标准?，锅炉房可设置在单独建筑物内和高层建筑的裙楼、主楼地下室、半地下室、首层、中间层、和顶层内。
如果锅炉房处在半地下室、地下室内，那么禁止采用液化石油气等密度大于空气的燃气作为燃料。
锅炉房处在半地下室、地下室内时应符合?城镇燃气设计标准?GB50028-2006 第10.5.3 的要求。
结合实际情况，笔者设计的燃气锅炉房设置在地下负一层，燃料为天然气，而且锅炉房设置了直接对外的出口。
1）设备平面布置图是否合理，是否考虑了安装、检修、运行的必要通道、层高和面积（如厂房的楼图、操作平台、通道各门等是否便于操作、大型设备的检修起吊是否考虑等）；厂房的柱距、跨距、层高、门窗位置是否有利于通风、采光，是否符合规范要求。
2）厂、站房的方位、坐标、跨距、层高、门窗、楼梯、平台、够坑的位置、尺寸及的设备布置是否与有关专业的条件相符，编号及尺寸是否标注清楚。
3）有关煤仓、粉仓、渣斗、灰斗的倾角设计及容量计算是否满足需要及符合规定。
4）布置在地沟或沟道内的设备管道是否已考虑到排水及安装维护的方便。
5）露天布置的设备是否已考虑到适当的防护措施。
6）更衣室、浴室、厕所、化验室、工具室、维修间、车间办公室等辅助设施的设置是否合理。
7）基础、露面、起重设备的负荷是否与设备实际重量级设计条件相一致，是否与有关规定相符合。
8）检修用的电源插座是否已考虑，位置是否恰当。
9）检查鼓、引风机旋向和出口角度是否正确无误。
2.5.2 审核内容1）设备布置是否正确，整体布局及功能区分是否合理；主要计算项目的基础数据、计算方法是否正确；2）主要设备的参数及选型是否正确。
2.6 管道平面布置图（管道安装图）2.6.1 校核内容1）管道的规格、走向、阀门的数量及位置、控制检测仪表的设置是否合理，是否与系统图相符；配管是否整齐、美观；2）设备编号、位置、标高及接管位置是否与设备布置图及相关设计图相符；3）管道阀门设置位置是否方便操作及检修；4）管道的高度、坡度及定位尺寸是否标注齐全、正确；5）管道的布置是否便于操作、安装、检修；是否妨碍设备、仪表的监视；是否妨碍运行人员通行；是否与设备、梁架、平台及其它管道（或电气、仪表电缆桥架）相碰撞；6）管道交叉处、上弯下弯处细节是否表示正确；7）管道支吊架间距、荷载及推力计算，弹簧和补偿器的选择布置及支吊架安装结构是否正确；8）设备及管道上的疏水、放水、放气机排污管道的设置是否合理；放气、疏水、排污口及安全阀排放点是否布置在对人员及设备无害之处；9）主蒸汽、给水工艺管道配管单线图的管道编号、管径、走向、标高、尺寸及阀门、管件、监控测点是否标注齐全；与系统图、安装图是否一致；材料用量统计是否齐全、正确；10）管道穿越楼板是否加套管，楼板预留孔、洞是否加了台（凸）肩；11）地面是否考虑了泄水坡度；12）空中平台、楼梯和联络跨桥等易滋事故处，是否涂刷了警示标志。
2.6.2 审核内容1）管道的整体布置是否合理；2）剖面的位置选取是否恰当，设备剖面投影是否正确，剖面中设备爬梯、人孔等位置是否与平面图一致，设备定位是否与平面图一致；3）建筑物的高度是否满足设备和管道安装及检修要求；4）吊车/电动葫芦的位置设置是否合理，是否会影响通行或设备检修，是否会与管道碰撞；5）设备及设备基础的标高标注是否正确，锅炉进风口及出烟口的标高尺寸是否正确；6）管道的标识是否与系统图、管道平面布置图及管道支吊架图一致；7）管管道的位置、标高是否与管道平面布置图及管道支吊架图一致；8）阀门及仪表的设置是否与系统图、管道平面布置图一致，能否满足安装检修要求；9）管道与设备的借口位置、标高是否正确，是否与管道平面布置图一致；2.8 烟、风、煤粉管道2.8.1 校核内容1）管道的布置是否符合空气动力计算及有关规定；是否已尽可能地避免了涡流及袋状沉积处；如不可避免时，是否采取了吹堵或排放措施。
2）管道支吊架、膨胀节的选用是否适当；支吊架的荷载计算，管道强度计算是否正确。
3）管道布置是否影响车间通行、采光和操作，是否与其它设备、管道及梁柱碰撞。
4）管道的布置、尺寸、壁厚、加固肋、附件（人孔、三通、防爆门等）是否符合规程、规范。
5）煤粉管道的防火、防爆安全措施是否适当。
6）阀门、挡板等操作装置的位置是否适当。
7）管道室外布置时，是否考虑了风载和稳定性。
2.8.23 初步设计文件校审细则3.1 校核内3 锅炉房施工图（详细工程）设计文件的内容及深度3.1 锅炉房施工图(详细工程)设计文件包含的内容锅炉房施工图（详细工程）应包含图纸目录、设计及施工说明、设计图纸、设备表、主要器材表、计算书等。
3.2 锅炉房图纸目录应包含所有新绘制的施工图、选用的标准图、通用图及复用图等，按以下次序编写：1）设计及施工说明；2）区域平面布置图；3）系统图（PID图）；4）设备平面布置图；5）管道平面布置图；6）剖面图；7）空视图（节点图）；8）应力分析成果图（需要时）；9）管道支吊架断面图；10）烟、风、煤、管道构件制造图；1）管径大于等于DN150，且设计温度大于等于230℃或低于-20℃的所有管线。
2）设计温度大于等于340℃的所有管线。
3）设备管口有特殊受力要求的管道。
4) 利用简化分析法分析后，表明需要进一步详细分析的管道。
5）有关规范中规定要进行应力计算的管道。
其它管道根据相关设计手册的通用要求，采取消除应力的措施。
6.6.3 进行应力计算的管道，需分管段绘制管段空视图，并列出管道各支点应力计算数据一览表。
6.7 流程图6.7.1 流程图应分类进行绘制：1）热力系统图2）水处理系统图3）燃料系统图4）工业水及取样系统图5）点火油系统图6）蒸汽或压缩空气吹灰系统图7）锅炉加药系统图8）疏放水系统图9）润滑油事故油系统图6.7.2对于不同炉型或小型锅炉可取消某些系统或合并系统进行绘制。
基础设计初步设计按热力工艺要求，在系统图中标注控制点。
详细工程设计施工图与自控专业共同标注控制点中各种控制参数。
系统图均需用箭头表示介质流动方向。
疏水装置及疏水阀1.概述：疏水装置及疏水阀是蒸汽管道系统中的一种自动调节装置。
疏水阀能自动排除热设备及管道中的凝结水并自动阻止蒸汽泄漏，同时能排除管道系统中积留的空气和其他不凝性气体。
而疏水加压装器除能起到疏水阻汽的作用外，还能以蒸汽为动力，自动给凝结水加压。
故可大幅度提高回水率，充分利用二次蒸汽和节约热能。
疏水阀按作用原理可分为三种类型：(1)机械型疏水阀，例如浮桶式，钟形浮子式，浮球式、倒吊桶式等。
(2)热力型疏水阀，例如脉冲式、热动力式、孔板式等。
(3)恒温型疏水阀，例如双金属片式，波纹管式、液体膨胀式等。
常用无缝钢管规格与公称通径公称通径D N 常用无缝钢管规格（外径与壁厚）mm10 φ14X215 φ18X2;φ22X3 201 锅炉房布置及技术措施1.1锅炉房的布置1.1.1 锅炉房布置注意事项当锅炉房发展端得端墙拆除时，应不影响锅炉房的整体结构。
如锅炉房内布置不同类型的锅炉时，则锅炉间距宜随锅炉大小而异，以节省建筑面积。
为了便于扩建，容量较大的锅炉或负荷增加可能性较大的类型的锅炉，应布置在锅炉房的发展端，并注意运行、操作、建筑结构处理上的便利。
1.1.2 锅炉房辅助间的布置辅助间应布置在固定端，另一端使其能自由发展（扩建）而不影响主要设备及管道的布置，如鼓风机、引风机、除尘器、主蒸汽管、上下水总管、排污总管等，辅助间的布置不能影响锅炉房的扩建。
当锅炉房发展端的端墙拆除时，应不影响锅炉房的整体结构。
1.2 辅助间各附属设备的布置1.2.1 更衣室、厕所、浴室、给水泵、水处理设备、库房、机修间、定期排污扩容器多布置在第一层。
1.2.2 办公室、休息室、化验室、取样冷却器、连续排污膨胀器多布置在第二层。
1.2.3 换热设备多布置在第一层或第二层。
1.2.4 给水箱、反洗水箱多布置在第三层。
1.2.5 以上辅助间的布置有三层，如辅助间为二层或一层，则应根据具体情况进行布置。
1.3 锅炉房的布置及技术措施1.3.1 尽量按工艺流程来布置辅助设备，使蒸汽、给水、燃料、灰渣、空气和烟气等介质的流程简短、通畅，并使附件、配件少。
1.3.2 根据项目的具体要求，设备的选型和布置，也可考虑一次分期建设的可能。
1.3.3根据小型块状锅炉的特点，锅炉应直接安装在地坪上，并尽量不用多层布置锅炉上部的作业可由锅炉本身的平台满足其操作要求。
1.3.4 在必须定期检修、质量较大（0.5~1t以上）的附属设备的上部，宜设置起吊装置或吊装设施，以利检修。
如在给水泵、引风机间‘换热器间、除氧器间、水处理间等。
1.3.5 如采用火管锅炉、水火管锅炉，炉前又设有高架煤斗和溜煤管时，应考虑有清扫烟箱，吹扫烟管的可能。
煤斗和溜煤管如阻挡清扫工作，可考虑能拆装或移动位置。
1.3.6 直水管和横水管锅炉应考虑有更换管束的便利。
在炉前布置煤斗及溜煤管时，要预留更换管束的位置。
换热器亦应考虑清洗抽出管束的位置，以便维修及更换管束。
1.3.7 锅炉采用多层布置时，锅炉间分成运转层和出灰层。
不论采用人工或机械化方式初灰，如对锅炉房卫生有影响时，应设置单独的除灰小室。
锅炉间运转层标高宜与辅助间内的楼面标高一致。
1.4 锅炉房设备布置的主要尺寸如下：1.4.1 锅炉的最高操作地点到锅炉房顶部最低结构的距离，不应小于2.0m;在锅炉、汽包和省煤器上方不需通行时，则从这些部件到锅炉间顶部最低结构的距离，不应小于0.7m;如锅炉房是砖木结构时，则从这些部件到锅炉间顶部最低结构的距离，不应小于3.0m。
快装锅炉及本体较矮的锅炉，为了满足通风要求，除符合上述条件外，锅炉间内总净空，建议不小于6.0m，如采取措施，可小于此数。
1.4.2 锅炉前端或燃烧室前端凸出部分到锅炉房前墙的距离，不应小于 3.0m；对于需要在炉前操作的燃烧室，此距离应大于燃烧室总长1.5m以上；对于装有链条炉篦（排）的燃烧室，此距离应保证可以检修炉篦（排）。
1.4.1 锅炉的最高操作地点到锅炉房顶部最底结构的距离，不应小于2.0m；在锅炉、汽包和省煤器上方不需通行时，则从这些部件到锅炉房间顶部最低结构的距离，不应小于0.7m；如锅炉房是砖木结构时，则从这些部件到锅炉房间顶部最低结构的距离，不应小于3.0m。
快装锅炉及本体较矮的锅炉，为了满足通风要求，除符合上述条件外，锅炉间内总净空，建议不小于6.0m，如采取措施，可小于此数。
1.4.2 锅炉前端或燃烧室前端凸出部分到锅炉房前墙的距离，不应小于3.0m;对于需要在炉前操作的燃烧室，此库巨距离应大于燃烧室总长1.5m 以上；对于装有链条炉篦（排）的燃烧室，此距离应保证可以检修炉篦（排）。
1.4.3 锅炉前方如装有鼓风机、水泵、仪表箱、操纵台和磅秤等设备时，必须留有宽度在1.5m 以上的通道，并不应妨碍操作。
1.4.4 当锅炉需有侧面操作、检修的通道时，其宽度应保证操作、检修的需要。
锅炉与建筑物的净距，应符合表2-05-01的规定：锅炉与建筑物的净距1.4.5 锅炉侧墙和后墙与锅炉房侧墙和后墙之间无通道时，亦应保持70mm 的间隙，间隙的两端与上部应堵住和盖住。
1.4.6 锅炉与锅炉之间的平台宜互相连通。
