WJ150-2200五层瓦楞纸板生产线

设备配置及技术说明

河北省东光包装机械有限责任公司

电话：（0086）317－7721689 7724853

传真：（0086）317－7723341

Http:/ E-mail:hbdb666@

地址：河北省东光县城观州路252号 邮编：061600

东光包装机械有限责任公司 ———————————— 技术参数

东光包装机械有限责任公司

———————————————————————————————————————

电话：（0086）317－7721689 7724853 传真：（0086）317－7723341

Http:/ E-mail:****************地址：河北省东光县城观州路252号 邮编：061600 - 2 - 生产线主要技术参数及要求

型号：WJ150-2200型蒸汽加热五层瓦楞纸板生产线

1、设计速度：150m/min

2、经济速度:100-120m/min

3、工作幅宽：2200mm

4、生产线长度：约80米 （具体长度以地基图纸为准）

注：生产线速度试验用原纸应符合下列要求：

*原纸等级不低于B级 *原纸含水率11% ± 1%

*面纸 140~180g/m2* 芯纸 120~140g/m2* 瓦纸 90~125g/m2

5、瓦楞楞型组合：A、C、B、E 楞（或客户指定）

6、蒸汽所需要求：蒸汽量3200－3800Kg/Hr 最高压力1.6Mpa

常用压力0. 8－1.3MPa

7、电源:380V 50Hz 三相四线制

8、设备总功率：约380kw 设备常用功率：约300kw

9、设备占地：约80m×10m×6m（长×宽×高）

10、设备流向：根据用户厂房确定传动左置或右置。

注：客户自备部分

1、蒸汽供热系统：4000Kg/Hr蒸汽锅炉一套 压力为1.4－1.6MPa

设备阀上蒸汽管道及回气排水管道

2、压缩空气管道 、胶液管道。

3、电源、电线接至操作柜及线路管道。

4、水源、送水管道、水桶。

5、水、电、气地基平面安装土建工程。

6、试车用原纸、玉米（薯类）淀粉、工业用烧碱、硼砂等材料。

7、设备用机油、润滑油、液压油、润滑脂及高温润滑脂。

东光包装机械有限责任公司 ———————————— 技术参数

东光包装机械有限责任公司

———————————————————————————————————————

电话：（0086）317－7721689 7724853 传真：（0086）317－7723341

Http:/ E-mail:****************地址：河北省东光县城观州路252号 邮编：061600 - 3 - 名称：WJ150-2200型蒸汽加热五层瓦楞纸板生产线

河北东光包装机械有限责任公司

2011-3-1 设计速度:150m/min 经济速度:100-120m/min

序号 设备名称 数量 单 价

万 元

单 价

万 元

备 注

1 无轴支架 5台 8.5 42.5 全液压动作、气动张力控制，自动膨胀夹头

2 地面上纸小车 10套 0.35 3.5 含轨道及小车10套

3 预热器（面纸） 2台 6 12 直径￠1000，电动调包角

4 单面机 2台 42 84 吸附式， ￠360mm,北京产瓦辊材质48CrMo优质合金钢，变频电机，数显胶量，电动调整涂胶面积，主要轴承采用进口产品。

5 预热器（芯纸） 2台 6 12 直径￠1000，电动调包角

6 过桥 1套 18 18 吸附式张紧，电动纠偏

7 三重预热器 1台 18 18 直径￠1000，电动调包角

8 二次涂胶机 1台 20 20 压辊式，数显胶量

9 烘干定型系统 1套 76 76 大蜗轮箱，自动纠偏，变频电机，墙板为铸件，驱动辊挂胶，600mm×18块加热板，液压提升

10 驱动部 1套 8 8 驱动辊径￠745

11 电脑薄刀纵切机 1台 34 34 电脑控制，换单时间小于8秒

12 螺旋刀横切机 1台 32 32 电脑型，螺旋刀台湾产

13 输纸机 1台 20 20 自动计数，电动侧出

14 制糊系统 1套 6 6 含主体罐1个、载体罐1个、储胶罐2个，含泵7台，管道客户自备

15 气源系统 1套 3 3 含气水分离器及0.9m3储气罐1个，气泵、管道客户自备

16 电器控制系统 1套 8 8 采用国产名牌，含控制柜到主机电线

17 蒸汽系统 1套 4 4 设备阀上管道客户自备

总价格：401万元

东光包装机械有限责任公司 ———————————— 技术参数

东光包装机械有限责任公司

———————————————————————————————————————

电话：（0086）317－7721689 7724853 传真：（0086）317－7723341

Http:/ E-mail:****************地址：河北省东光县城观州路252号 邮编：061600 - 4 - RS-1500H液压无轴支架

技术参数：

*原纸架动作方式： 全液压式动作

*夹纸范围（工作幅宽）： 最大 2200mm 最小 1100mm

*夹纸直径： 最大￠1500mm 最小￠350mm

*单侧最大负重： 最大3000kg

*支架主轴直径： 直径￠210mm

*气源工作压力（MPa）：0.6～0.9MPa

*设备总功率：4.0kw

*工作电源：电压380V 频率50Hz

*整机外形尺寸：4450×1600×1680（长×宽×高）

液压系统参数

*工作压力（MPa）： 12～16 MPa

*液压缸工作范围（摆动）：￠100mm×460mm

*液压缸直径（夹紧）：￠63mm×770mm

*液压站电机功率：4.0kw 连续工作

东光包装机械有限责任公司 ———————————— 技术参数

东光包装机械有限责任公司

———————————————————————————————————————

电话：（0086）317－7721689 7724853 传真：（0086）317－7723341

Http:/ E-mail:****************地址：河北省东光县城观州路252号 邮编：061600 - 5 - *液压站电磁阀工作电压：220V 50Hz

结构特点

*对称结构可同时安装两捆原筒纸，作不停机换纸作业。

*采用液压驱动,可完成原纸升降、夹紧、松开、移动对中。

*采用气动张力器调整原纸张力。

*夹纸头采用自动膨胀夹头。

*张力控制采用气动刹车，手动控制，也可与接纸机联机控制。

主要外构件、原材料及产地：

*支架主轴采用：优质厚壁无缝钢管。 产地：成都

*两侧墙板及夹臂采用：HT200铸件 产地：河北

*主梁连接槽钢： 280mm 产地：鞍钢

*轴 承：选用哈、瓦、洛产。

*气动元件类： 亚德客、枣庄 产地：台湾、山东

*液压类： 枣庄 产地：山东

上纸小车、地轨

技术参数

*适用瓦线幅宽：2200mm

*外形尺寸：8000mm×300mm×390mm(长×宽×高)

结构特点

*将原纸推送到位，轻便灵活。

*轨道整体埋地，主架为16槽钢焊接而成，坚固耐用。

东光包装机械有限责任公司 ———————————— 技术参数

东光包装机械有限责任公司

———————————————————————————————————————

电话：（0086）317－7721689 7724853 传真：（0086）317－7723341

Http:/ E-mail:****************地址：河北省东光县城观州路252号 邮编：061600 - 6 - *上盖钢板现场安装后焊接。

*配两台上纸小车从两侧上纸。

原材料及外购件

*轨道及小车材料：唐钢、济钢产型材

*轴承采用哈、瓦、洛产

SH-1000D预热器

技术参数

*工作幅宽：2200mm

*预热辊直径：￠1000mm *包角调整范围：60~220度

*蒸汽温度：150～200℃ *蒸汽耗量：0.25t/h

*蒸汽压力：0.8～1.3MPa

*工作电源：电压380V 频率50Hz

*整机功率：0.55kw

*外形尺寸：3600mm×1500mm×1300mm（长×宽×高）

结构特点

*各辊表面经精密磨削镀铬处理，光洁、耐用。

*电调包角，可在60--220度范围内调节纸张预热面积。

*预热辊专业制造，符合国家压力容器安全标准。

*预热辊导纸辊电镀处理

*电动调整包角，适应不同纸质及车速

合集下载

瓦楞纸板生产线操作规程

瓦楞纸板生产线操作规程

瓦楞纸板生产线操作规程(总3页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 单面机的操作规程

（一）操作要领 ：（1） 开机前应认真检查各电路、气管、气阀是否泄漏，并对各润滑部位加油。；（2） 按生产通知单规定的用纸规格将卷筒纸正确安装在无轴支架上；（3） 通入蒸汽启动主电机运转，待蒸汽压力升至

8kPa 时（瓦辊温度达 160℃以上）输纸；（4） 放开胶阀，缓慢匀速转动主电机调速钮，并按下压力键，造出单面瓦楞纸 板送上天桥；（5） 生产完毕先将涂胶辊复位，关闭热源、气阀，将主电机调至低速；（6） 清洗涂胶辊，清除各辊筒上的纸屑和碳化的胶渣；（7） 待瓦辊温度降至不烫手时停机，长期停用各辊筒面要涂防锈油；（8） 常检查各阀门、接头工作是否正常，各仪表是否灵敏，指示是否正确；（9） 保持设备、场地卫生并填好设备运行记录。

（二）操作人员作业准则： （1） 要全面了解单面机的工作原理和整条瓦线的工作原理，并能熟练操作单面机，并且要严格遵照以上的操作要领工作；（2） 生产中应随时检查汽压、设备运行情况，发现异常应及时处理，避免发生 故障，努力降低不必要的损失；（3） 瓦楞原纸、里纸贴合不整齐最多不允许超过 3m；（4） 非纸质造成的断纸，重续次数每个卷筒不得超过两次；（5） 不得有非胶质所致的开胶、粘接，以及非纸质造成的缺材露瓦楞现象；（6） 胶黏剂不得放淌流失；（7）生产中必须依据双面机车速调整单面机速度，天桥上不准有过多的单面纸 板堆积；非设备故障、纸质原因，不能影响双面机车速。

（三）技术要求： 不要倒楞露楞高低楞脱胶， 粘合要求两层纸拉开粘合地方起毛； 上胶量要求两层拉开瓦楞顶点两边没有湿胶； 纸边对齐要求相差

5mm 之间； 瓦楞纸、里纸不能有压破现象；设备保养要到位，不能因保养不到位而损坏； 机台表面和周围环境要保持整洁干净； 按纸接头要求快速接牢，不能有断头现象； 对不合格产品不能流入到下道工序，其要求范围在 2m 之内。

瓦楞纸板生产线的保养

瓦楞纸板生产线的保养

瓦楞纸板生产线的保养是十分重要的，鹏盛这里谈就是蒸汽的加热线，导热油也可以借鉴。纸板生产线保养的好设备就长期处于最佳状态，从而生产高质量的纸板， 延长纸箱设备的寿命。因为纸板生产线是由许多不同单机组成的，单机的性能、作用和操作情况以及复杂程度，差异很大。鹏盛纸箱包装机械有限公司张总就我们的 经验，粗略谈一下，仅供大家参考。原纸支架，大体分为三类：电动有轴支架，机械翻转式无轴支架，液压式无轴支架。

一、机械式反转支架的维修与保养

1、每天下班清扫机器，擦净灰尘，特别是支臂导轨要擦净；

2、擦完机器后，给歌支臂从油孔加N32号机油，不要太多，来回移动几次，能见油膜即可。

3、每天给丝杠加一点N32机油，不要太多，能见油膜即可；

4、经常观察各部件运动是否正常，发现问题及时解决；

5、每周检查一次翻转蜗杆的蝶形弹簧夹紧的松紧程度，松了就重紧一紧，反之做之；

6、翻转侧的机架箱体加N32号机油，加到油标中间，每年过滤并进行补充；

7、顶尖体轴承每月加一次大黄油，蜗轮箱轴承煤季加一次大黄油；

二、液压式无轴支架的维护与保养

1、下班后机床要擦干净，大键上加N32号机油，能见油膜即可。

2、经常检验顶尖转动是否灵活，有无杂音，有无间隙。

3、应保证液压介质和油箱内的清洁，液压油应半年内10 μm滤油车滤油一次，两年内更换一次。更换液压油时同时清理油箱内壁。

4、经常观察压力表的指示值，使系统压力保证在瓤状态。

5、正确使用压力表开关，以保证压力表的正常使用。

6、应保持油箱外清洁，油箱面的脏油不能放入油箱内。

7、经常观察液压站的液位，不能低于油示的中心。

8、检查气动系统是否漏气，如果有要及时修理。

9、检查液压式无轴支架，气压表是否好用，不好用要及时更换。

10、检查气控柜内的空气滤清器有无油水，满了就要放掉。

11、检查各油缸是否漏油，如果接头不紧要拧紧，如果密封圈坏了要及时更换。

更多瓦楞纸板生产线维修与保养的规范操作请继续关注鹏盛纸箱机械/

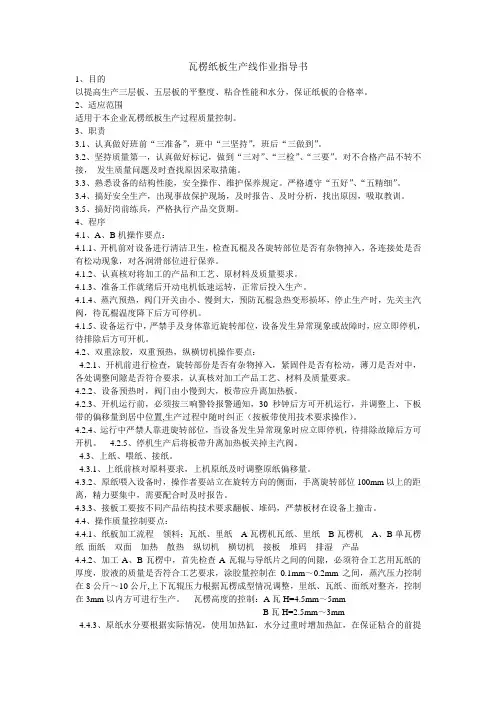

瓦楞纸板生产线作业指导书

瓦楞纸板生产线作业指导书

瓦楞纸板生产线作业指导书

1、目的

以提高生产三层板、五层板的平整度、粘合性能和水分，保证纸板的合格率。

2、适应范围

适用于本企业瓦楞纸板生产过程质量控制。

3、职责

3.1、认真做好班前“三准备”，班中“三坚持”，班后“三做到”。

3.2、坚持质量第一，认真做好标记，做到“三对”、“三检”、“三要”。对不合格产品不转不接， 发生质量问题及时查找原因采取措施。

3.3、熟悉设备的结构性能，安全操作、维护保养规定。严格遵守“五好”、“五精细”。

3.4、搞好安全生产，出现事故保护现场，及时报告、及时分析，找出原因，吸取教训。

3.5、搞好岗前练兵，严格执行产品交货期。

4、程序

4.1、A、B机操作要点：

4.1.1、开机前对设备进行清洁卫生，检查瓦棍及各旋转部位是否有杂物掉入，各连接处是否有松动现象，对各润滑部位进行保养。

4.1.2、认真核对将加工的产品和工艺、原材料及质量要求。

4.1.3、准备工作就绪后开动电机低速运转，正常后投入生产。

4.1.4、蒸汽预热，阀门开关由小、慢到大，预防瓦棍急热变形损坏，停止生产时，先关主汽阀，待瓦棍温度降下后方可停机。

4.1.5、设备运行中，严禁手及身体靠近旋转部位，设备发生异常现象或故障时，应立即停机，

待排除后方可开机。

4.2、双重涂胶，双重预热，纵横切机操作要点：

4.2.1、开机前进行检查，旋转部份是否有杂物掉入，紧固件是否有松动，薄刀是否对中，各处调整间隙是否符合要求，认真核对加工产品工艺、材料及质量要求。

4.2.2、设备预热时，阀门由小慢到大，板带应升离加热板。

4.2.3、开机运行前，必须按三响警铃报警通知，30秒钟后方可开机运行，并调整上、下板带的偏移量到居中位置,生产过程中随时纠正（按板带使用技术要求操作）。

4.2.4、运行中严禁人靠进旋转部位，当设备发生异常现象时应立即停机，待排除故障后方可开机。 4.2.5、停机生产后将板带升离加热板关掉主汽阀。

瓦楞纸板生产线淀粉消耗量分析表

瓦楞纸板生产线淀粉消耗量分析表

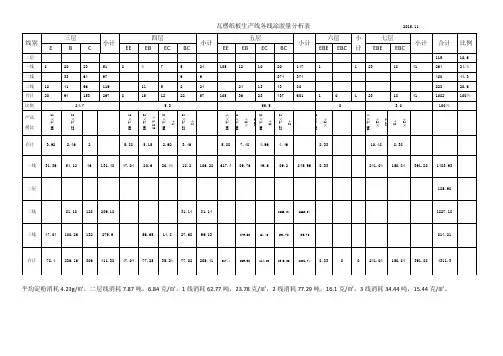

瓦楞纸板生产线各线涂胶量分析表 2015.11
