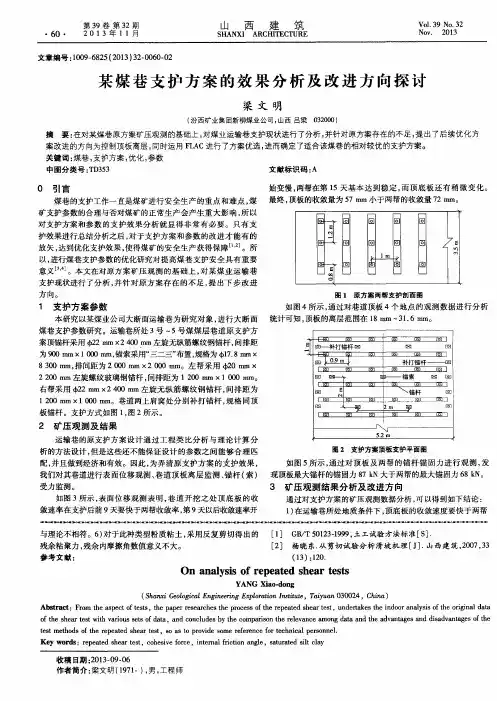

某煤巷支护方案的效果分析及改进方向探讨

第３９卷第３２期　・６０・　２　０　１　３年１　１月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨｎ＇ＥＣＴＵＲＥ　Ｖｏｌ＿３９　Ｎｏ．３２　ＮＯＶ．　２０１３　

文章编号：１００９—６８２５（２０１３）３２—００６０—０２　

某煤巷支护方案的效果分析及改进方向探讨　

粱文明　

（汾西矿业集团新柳煤业公司，山西吕梁０３２０００）　

摘要：在对某煤巷原方案矿压观测的基础上，对煤业运输巷支护现状进行了分析，并针对原方案存在的不足，提出了后续优化方　

案改进的方向为控制顶板离层，同时运用ＦＬＡＣ进行了方案优选，进而确定了适合该煤巷的相对较优的支护方案。　

关键词：煤巷，支护方案，优化，参数　

中图分类号：ＴＤ３５３　文献标识码：Ａ　

０　引言　

煤巷的支护工作一直是煤矿进行安全生产的重点和难点，煤　

矿支护参数的合理与否对煤矿的正常生产会产生重大影响，所以　

对支护方案和参数的支护效果分析就显得非常有必要。只有支　

护效果进行总结分析之后，对于支护方案和参数的改进才能有的　

放矢，达到优化支护效果，使得煤矿的安全生产获得保障　．２　Ｊ。所　

以，进行煤巷支护参数的优化研究对提高煤巷支护安全具有重要　

意义　。本文在对原方案矿压观测的基础上，对某煤业运输巷　

支护现状进行了分析，并针对原方案存在的不足，提出下步改进　

方向。　

１支护方案参数　

本研究以某煤业公司大断面运输巷为研究对象，进行大断面　

煤巷支护参数研究。运输巷所处３号～５号煤煤层巷道原支护方　

案顶锚杆采用　２　ｍｍ　Ｘ　２　４００　ｍｍ左旋无纵筋螺纹钢锚杆，间排距　

为９００　ｍｍ×１　０００　ｍｍ，锚索采用“三二三”布置，规格为　１７．８　ｍｉｌｌ×　

８　３００　ｍｌｎ，排间距为２　０００　ｍｍ×２　０００　ｍｍ。左帮采用　ｍｍ×　

２　２００　ＩＢｍ左旋螺纹玻璃钢锚杆，间排距为１　２００　ｍｍ×１　０００　ｍｍ。　

右帮采用＋２２　ＩＴＩＩＴＩ×２　４００　ＩＢｍ左旋无纵筋螺纹钢锚杆，间排距为　

１　２００　ｍｍ×１　０００　ＩＢｍ。巷道两上肩窝处分别补打锚杆，规格同顶　

板锚杆。支护方式如图１，图２所示。　

２矿压观测及结果　

运输巷的原支护方案设计通过工程类比分析与理论计算分　

析的方法设计，但是这些还不能保证设计的参数之问能够合理匹　

配，并且做到经济和有效。因此，为弄清原支护方案的支护效果，　

我们对其巷道进行表面位移观测、巷道顶板离层监测、锚杆（索）　

受力监测。　

如图３所示，表面位移观测表明，巷道开挖之处顶底板的收　敛速率在支护后前９天要快于两帮收敛率，第９天以后收敛速率开　始变慢，两帮在第１５天基本达到稳定，而顶底板还有稍微变化。　

最终，顶板的收敛量为５７Ⅱｕｎ小于两帮的收敛量７２　ｍｉｌｌ。　

图１原方案两帮支护剖面图　

如图４所示，通过对巷道顶板４个地点的观测数据进行分析　

统计可知，顶板的离层范围在１８哪一３１．６　ｍｍ。　

图２支护方案顶板支护平面图　

如图５所示，通过对顶板及两帮的锚杆锚固力进行观测，发　

现顶板最大锚杆的锚固力８７　ｋＮ大于两帮的最大锚固力６８　ｋＮ。　

３矿压观测结果分析及改进方向　

通过对支护方案的矿压观测数据分析，可以得到如下结论：　

１）在运输巷所处地质条件下，顶底板的收敛速度要快于两帮　

与理论不相符。６）对于此种类型粉质粘土，采用反复剪切得出的　

残余粘聚力，残余内摩擦角数值意义不大。　
