断层、裂缝识别属性

1引言地壳岩层受力达到一定强度而发生破裂并沿破裂面有明显相对位移的构造被称为断层，岩石发生破裂作用而形成的不连续面被称为裂缝，井下断层和裂缝都是岩石受力而发生破裂作用的结果。

理论研究和实际观测结果表明，井下断层和裂缝的形成机理是一致的。

断层的形成可分为几个阶段：第一个阶段是大量微裂缝形成；第二个阶段是由于微裂缝形成而使岩石的坚固性下降，导致应力集中，许多微裂缝合并而成为大裂缝；第三个阶段形成大断裂。

断层是裂缝的宏观表现，断层的两盘岩层沿断裂面发生了明显的相对位移，裂缝是断层形成的雏形。

在已存在的断层附近，一般总有裂缝与其伴生，两者发生的应力场是一致的，断层和裂缝都破坏了岩层的完整性。

裂缝是油气储层中一种重要的储渗空间，在油气藏形成过程中裂缝是油气运移的通道，在油田开发中储层裂缝的存在增强了储存空间和流体渗流条件。

岩石裂缝分为天然裂缝和人工裂缝。

天然裂缝是在地质应力作用下形成的；人工裂缝是在人为应力作用或诱导下形成的。

世界上许多大型、特大型油气田的储层即为裂缝性储层。

裂缝对地层渗透率影响既有正面的也有负面的。

一方面裂缝提供了基本的地层渗透率，可以提高油气藏的产量和采收率；另一方面，裂缝也会形成漏失层，对产层造成损害。

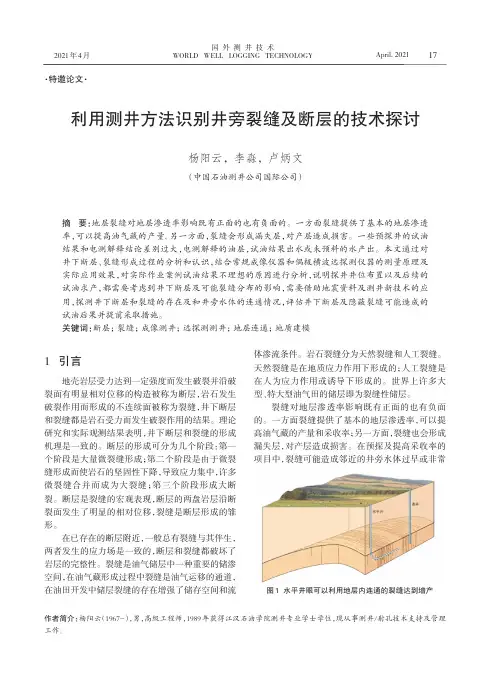

在预探及提高采收率的项目中，裂缝可能造成邻近的井旁水体过早或非常利用测井方法识别井旁裂缝及断层的技术探讨摘要：地层裂缝对地层渗透率影响既有正面的也有负面的。

一方面裂缝提供了基本的地层渗透率，可以提高油气藏的产量,另一方面，裂缝会形成漏失层，对产层造成损害。

一些预探井的试油结果和电测解释结论差别过大，电测解释的油层，试油结果出水或未预料的水产出。

本文通过对井下断层、裂缝形成过程的分析和认识，结合常规成像仪器和偶极横波远探测仪器的测量原理及实际应用效果，对实际作业案例试油结果不理想的原因进行分析，说明探井井位布置以及后续的试油求产，都需要考虑到井下断层及可能裂缝分布的影响，需要借助地震资料及测井新技术的应用，探测井下断层和裂缝的存在及和井旁水体的连通情况，评估井下断层及隐蔽裂缝可能造成的试油后果并提前采取措施。

裂缝的识别裂缝是指岩石的断裂，即岩石中因失去岩石内聚力而发生的各种破裂或断裂面，但岩石通常是那些两个未表现出相对移动的断裂面。

其成因归纳为：（1）形成褶皱和断层的构造作用；（2）通过岩层弱面形成的反差作用；（3）页岩和泥质砂岩由于失水引起的体积收缩；（4）火成岩在温度变化时的收缩。

从FMI图像上，我们可以总结出裂缝的类型：（1）高角度缝：裂缝面与井轴的夹角为0~15度；（2）低角度缝：裂缝面与井轴的夹角为70~90度；（3）斜交缝：裂缝面与井轴的夹角为15~70度。

在某些特定的地区，我们可以从FMI图像上观察出网状缝，弥合缝和一些小断层。

第一节地层真假裂缝的识别方法在微电阻率扫描成像测井图FMI上，与裂缝相似的地质事件有许多，但它们与裂缝有本质的区别。

一、层界面与裂缝前者常常表现为一组相互平行或接近平行的高电导率异常，且异常宽度窄而均匀；但裂缝由于总是与构造运动和溶蚀相伴生，因而高电导率异常一般既不平行，又不规则。

二、缝合线与裂缝缝合线是压溶作用的结果，因而一般平行于层界面，但两侧有近垂直的细微的高电导率异常，通常它们不具有渗透性。

裂缝主要受构造运动压溶作用的影响，因此与缝合线的形状不一样，并且与裂缝也不相关。

三、断层面与裂缝断层面处总是有地层的错动，使裂缝易于鉴别。

四、泥质条带与裂缝泥质条带的高电导率异常一般平行于层面且较规则，仅当构造运动强烈而发生柔性变形才出现剧烈弯曲，但宽窄变化仍不会很大；而裂缝则不然，其中总常有溶蚀孔洞串在一起，使电导率异常宽窄变化较大。

五、黄铁矿条带与裂缝黄铁矿条带成像测井特征与泥质条带的特征混相似，但其密度明显增大，可作为鉴别特征。

总之，如图3—1所示，除断层面以外，其他地质现象基本平行于层理面，而裂缝的产状各异。

无论怎样弯曲变形，相似的这些地质现象的导电截面的宽度却相对稳定，相反裂缝的宽度通常因岩溶与充填作用变化较大。

第二节地层中天然裂缝和诱导裂缝的鉴别方法要鉴别天然裂缝和诱导裂缝，就须搞清诱导缝产生的机理和相应的特征。

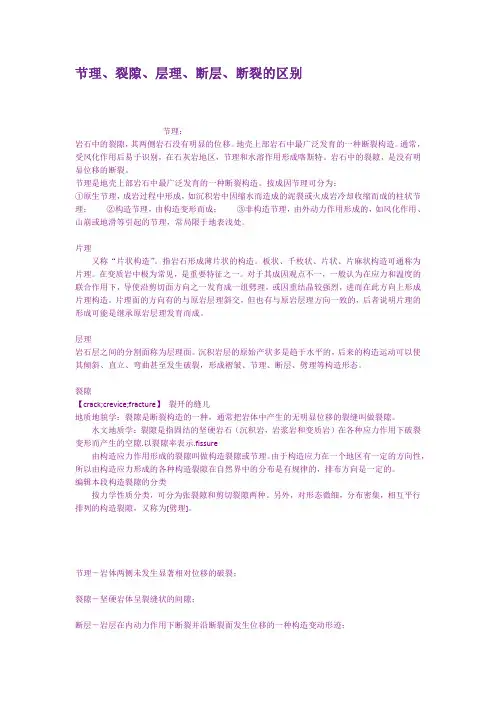

节理、裂隙、层理、断层、断裂的区别节理：岩石中的裂隙，其两侧岩石没有明显的位移。

地壳上部岩石中最广泛发育的一种断裂构造。

通常，受风化作用后易于识别，在石灰岩地区，节理和水溶作用形成喀斯特。

岩石中的裂隙，是没有明显位移的断裂。

节理是地壳上部岩石中最广泛发育的一种断裂构造。

按成因节理可分为：①原生节理，成岩过程中形成，如沉积岩中因缩水而造成的泥裂或火成岩冷却收缩而成的柱状节理；②构造节理，由构造变形而成；③非构造节理，由外动力作用形成的，如风化作用、山崩或地滑等引起的节理，常局限于地表浅处。

片理又称“片状构造”。

指岩石形成薄片状的构造。

板状、千枚状、片状、片麻状构造可通称为片理。

在变质岩中极为常见，是重要特征之一。

对于其成因观点不一，一般认为在应力和温度的联合作用下，导使沿剪切面方向之一发育成一组劈理，或因重结晶较强烈，进而在此方向上形成片理构造。

片理面的方向有的与原岩层理斜交，但也有与原岩层理方向一致的，后者说明片理的形成可能是继承原岩层理发育而成。

层理岩石层之间的分割面称为层理面。

沉积岩层的原始产状多是趋于水平的，后来的构造运动可以使其倾斜、直立、弯曲甚至发生破裂，形成褶皱、节理、断层、劈理等构造形态。

裂隙【crack;crevice;fracture】裂开的缝儿地质地貌学：裂隙是断裂构造的一种，通常把岩体中产生的无明显位移的裂缝叫做裂隙。

水文地质学：裂隙是指固结的坚硬岩石（沉积岩，岩浆岩和变质岩）在各种应力作用下破裂变形而产生的空隙.以裂隙率表示.fissure由构造应力作用形成的裂隙叫做构造裂隙或节理。

由于构造应力在一个地区有一定的方向性，所以由构造应力形成的各种构造裂隙在自然界中的分布是有规律的，排布方向是一定的。

编辑本段构造裂隙的分类按力学性质分类，可分为张裂隙和剪切裂隙两种。

另外，对形态微细，分布密集，相互平行排列的构造裂隙，又称为[劈理]。

节理－岩体两侧未发生显著相对位移的破裂；裂隙－坚硬岩体呈裂缝状的间隙；断层－岩层在内动力作用下断裂并沿断裂面发生位移的一种构造变动形迹；断裂－由于地壳构造运动，使岩石、岩土体失去连续性和完整性，造成机械破裂的总称，如裂隙、节理、断裂带等。

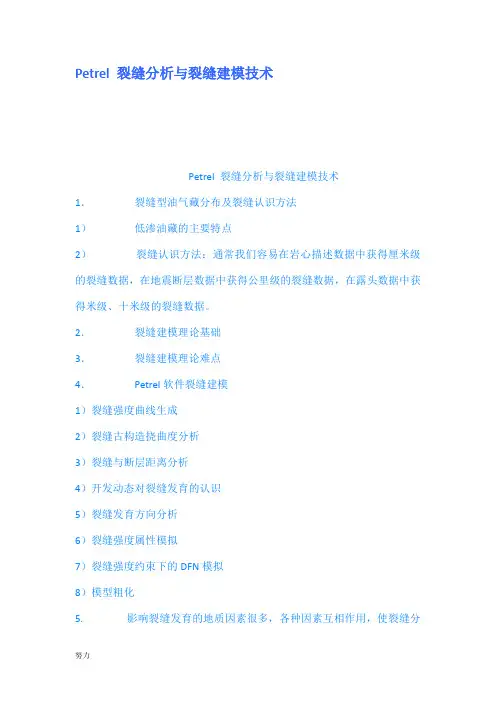

Petrel 裂缝分析与裂缝建模技术Petrel 裂缝分析与裂缝建模技术1．裂缝型油气藏分布及裂缝认识方法1）低渗油藏的主要特点2）裂缝认识方法：通常我们容易在岩心描述数据中获得厘米级的裂缝数据，在地震断层数据中获得公里级的裂缝数据，在露头数据中获得米级、十米级的裂缝数据。

2．裂缝建模理论基础3．裂缝建模理论难点4．Petrel软件裂缝建模1）裂缝强度曲线生成2）裂缝古构造挠曲度分析3）裂缝与断层距离分析4）开发动态对裂缝发育的认识5）裂缝发育方向分析6）裂缝强度属性模拟7）裂缝强度约束下的DFN模拟8）模型粗化5. 影响裂缝发育的地质因素很多，各种因素互相作用，使裂缝分布难以预测。

一般从三个角度来进行，一是针对构造应力场和曲率，二是用统计地质学预测井间裂缝分布，三是充分利用地震资料预测裂缝的空间分布。

裂缝性储层地质建模技术1、裂缝表征参数描述1）裂缝的倾角频率分布图2）裂缝的间距分布图3）裂缝的方位分布图2、裂缝的测井识别3、裂缝的空间分布预测1）构造恢复法2）有限元法3）光弹模拟实验裂缝建模软件ReFract简介1、目前有哪些裂缝建模技术1）地质力学模拟（Geomechanical Modeling）模拟过程极为复杂。

主要依据是构造恢复。

过分简化了裂缝成因，只考虑构造变形，而忽视了岩性分布、岩石物性、和其他复杂地质现象对裂缝发育的影响。

2）离散裂缝网络（Discrete Fracture Network，DFN）对裂缝的模拟采用离散的方法。

非常依赖井中成像数据。

可以较精确的模拟近井位置的裂缝分布，对远离井位的裂缝描述精度较差。

只能使用地质与地震属性的二维分布图来制约裂缝模型的生成。

因此，只适合有大量成像井的区域，而不适合少井的勘探区域。

3）连续裂缝分布模型（Continuous Fracture Models，CFM）与传统地质建模相同的三维空间网格。

裂缝属性分布在整个三维空间，是真正意义上的三维裂缝分布模型。
