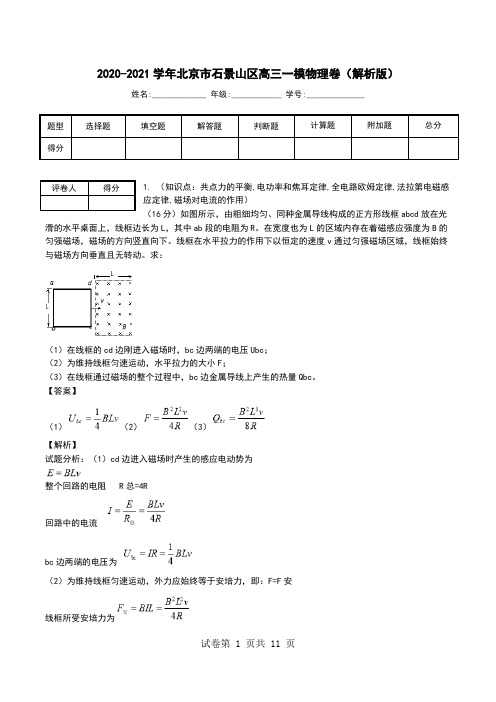

2020-2021学年北京市石景山区高三一模物理卷（解析版）姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1. （知识点：共点力的平衡,电功率和焦耳定律,全电路欧姆定律,法拉第电磁感应定律,磁场对电流的作用）（16分）如图所示，由粗细均匀、同种金属导线构成的正方形线框abcd放在光滑的水平桌面上，线框边长为L，其中ab段的电阻为R。
在宽度也为L的区域内存在着磁感应强度为B的匀强磁场，磁场的方向竖直向下。
线框在水平拉力的作用下以恒定的速度v通过匀强磁场区域，线框始终与磁场方向垂直且无转动。
求：（1）在线框的cd边刚进入磁场时，bc边两端的电压Ubc；（2）为维持线框匀速运动，水平拉力的大小F；（3）在线框通过磁场的整个过程中，bc边金属导线上产生的热量Qbc。
【答案】（1）（2）（3）【解析】试题分析：（1）cd边进入磁场时产生的感应电动势为整个回路的电阻 R总=4R回路中的电流bc边两端的电压为（2）为维持线框匀速运动，外力应始终等于安培力，即：F=F安线框所受安培力为评卷人得分水平拉力：（3）整个线框通过磁场的过程中所经历的时间为整个过程中bc段金属导线上产生的电热为考点：本题考查电磁感应规律的综合应用（18分）下图是汤姆孙用来测定电子比荷（电子的电荷量与质量之比）的实验装置示意图，某实验小组的同学利用此装置进行了如下探索：①真空管内的阴极K发出的电子经加速后，穿过A’中心的小孔沿中心线OP的方向进入到两块水平正对放置的平行极板M和N间的区域。
当M和N间不加偏转电压时，电子束打在荧光屏的中心P点处，形成了一个亮点；②在M和N间加上偏转电压U后，亮点偏离到P1点；③在M和N之间再加上垂直于纸面向外的匀强磁场，调节磁场的强弱，当磁感应强度的大小为B时，电子在M、N间作匀速直线运动，亮点重新回到P点；④撤去M和N间的偏转电压U，只保留磁场B，电子在M、N间作匀速圆周运动，亮点偏离到P2点。
2020届北京市石景山区高考物理一模试卷一、单选题（本大题共14小题，共42.0分）1.下列说法中，正确的是()A. 物体吸收热量，内能一定增加B. 物体吸收热量，同时对外做功，内能可能不变C. 热量不可能从低温物体传到高温物体D. 气体自由膨胀是可逆过程2.下列说法正确的是()A. 用三棱镜观察太阳光谱是利用光的干涉现象B. 在光导纤维束内传送图象是利用光的全反射现象C. 用标准平面检查光学平面的平整程度是利用光的偏振现象D. 在LC振荡电路中，电容器刚放电完毕时，电容器极板上电量最多，电路电流最小3.下列说法中正确的是()A. α粒子散射实验的现象表明原子核有复杂结构B. 天然放射现象表明原子核是由质子和中子组成的C. γ射线是波长很短的电磁波，它的贯穿能力很强D. 一群处于n=3状态的氢原子向较低能级跃迁时，只能辐射出两种不同频率的光子4.如图所示，一端封闭的玻璃管内有一定质量的气体，管内水面高于管外水面，现把玻璃管缓慢竖直向上提起，玻璃管下端没有离开水面，则()A. 管内气体体积增大，管内外水面高度差增大B. 管内气体体积增大，管内外水面高度差减小C. 管内气体体积减小，管内外水面高度差增大D. 管内气体体积减小，管内外水面高度差减小5.一物体作匀加速直线运动，通过一段位移x1所用的时间为T，紧接着通过下一段位移x2所用时间为3T.则物体运动的加速度为()A. x2−3x16T2B. 3x1−x26T2C. x2−x14T2D. x2−x12T26.图甲为一列简谐横波在t−0时刻的波形图，Q是平衡位置x=4.0m处的质点，图乙是质点Q的振动图象，则()A. t =0.10s 时，质点Q 的速度为零B. t =0.10s 时，质点Q 的速度最大且沿y 轴负方向C. 从t =0.10s 到t =0.20s ，该波沿x 轴正方向传播了2.0mD. 从t =0.10s 到t =0.25s ，质点Q 通过的路程为20cm7. 一质点做直线运动的v −t 图象如图所示，下列关于质点运动的描述不正确是( )A. 1s −4s 内的位移为24mB. 0−1s 内的加速度为8m/s 2C. 4s −6s 内的平均速度为4m/sD. 0−6s 内的总位移为48m 8. 如图所示，小物体从A 处静止开始沿光滑斜面AO 下滑，又在粗糙水平面上滑动，最终停在B 处。
北京市石景山区2024-2024学年高三下学期一模考试物理试题一、单选题：本题共7小题，每小题4分，共28分 (共7题)第(1)题图甲为洛伦兹力演示仪的实物图，乙为其结构示意图。
演示仪中有一对彼此平行的共轴串联的圆形线圈（励磁线圈），通过电流时，两线圈之间产生沿线圈轴向、方向垂直纸面向外的匀强磁场。
圆球形玻璃泡内有电子枪，电子枪发射电子，电子在磁场中做匀速圆周运动。
电子速度的大小可由电子枪的加速电压来调节，磁场强弱可由励磁线圈的电流来调节。
下列说法正确的是（ ）A．仅使励磁线圈中电流为零，电子枪中飞出的电子将做匀加速直线运动B．仅提高电子枪加速电压，电子做圆周运动的半径将变小C．仅增大励磁线圈中电流，电子做圆周运动的周期将变大D．仅提高电子枪加速电压，电子做圆周运动的周期将不变第(2)题如图甲所示，竖直起降火箭是一种可以垂直升空并在任务结束后垂直着陆的火箭．竖直起降技术使得火箭的核心部分可以被重复使用，可降低太空探索的成本．某火箭测试时，火箭上升到最高点的过程中的位移与时间的比值和时间的图像如图乙所示，下列说法正确的是（ ）A．火箭做匀速直线运动，速度大小为B．火箭做匀减速直线运动，加速度大小为C．火箭在末的瞬时速度为D．内火箭的平均速度大小为第(3)题“风洞”是进行空气动力学实验的常用设备。
如图所示，将小球从A点以某一速度水平向左抛出，设小球运动过程中受到水平向右的恒定风力，经过一段时间，小球运动到A点正下方的B点，O点是轨迹的最左端，则小球速度最小处位于（）A．A点B．O点C．轨迹AO之间的某一点D．轨迹OB之间的某一点第(4)题如图所示，四根相同长直导线处于正方形的四个顶点上，O为正方形的中心，导线中均通有方向垂直纸面向里、大小相同的电流。
若将其中一根导线中的电流反向，中心O处的磁感应强度大小为；若将其中两根导线中的电流反向，中心O处的磁感应强度大小可能为（ ）A．B．C．D．第(5)题如图甲所示，直导线P、Q分别被两根等长且平行的绝缘轻绳悬挂于水平轴上，且P固定于水平轴正下方，两组绳长也相同，其截面图如图乙所示，导线P通以垂直纸面向里的电流；导线Q电流方向未知，平衡时两导线位于同一水平面，且两组绝缘轻绳与竖直方向夹角均为。
2024届北京市石景山区高三一模物理卷一、单选题 (共6题)第(1)题如图所示的是用原子核B轰击另外一种原子核A时的图像，仅考虑静电力的作用，且A、B未接触。
则（ ）A．原子核A的质量小于原子核B的质量B．两原子核在时刻的电势能最大C．原子核B在时刻的加速度最大D．原子核B在时间内动能一直减小第(2)题如图所示，细绳一端固定，下端连接乒乓球，乒乓球从点静止释放摆动到右侧最高点，为最低点，、两点等高，上述过程中乒乓球（ ）A．在点时，绳中拉力为零B．在点时速度最大C．在、两点的速度大小相等D．从点到点的时间比从点到点的时间短第(3)题欧洲核子研究中心的科学家近日发现了希格斯玻色子衰变为两个轻子和一个光子——“达利兹衰变”的首个证据，这是研究人员发现的最罕见的希格斯玻色子衰变之一，有助于科学家发现新物理学。
关于原子核的衰变、三种射线的特点、半衰期，下列说法正确的是（ ）A．射线是电子流，机场安检时，借助射线能看到箱内物品B．衰变中的电子来自原子核内，衰变现象说明电子是原子核的组成部分C．射线是高速运动的电子，经过衰变后原子在周期表中的位置向后移一位D．12个放射性元素的原子核，经过1个半衰期后只剩下6个该元素的原子核第(4)题如图所示是沪杭高速公路一个出口匝道的限速警示牌。
据报道，5月6日上午9时40分，一辆轿车驶入该匝道时，车速达到71km/h，因超过该区域限速60km/h的规定而被处罚款，则（）A．“上午9时40分”指的是时间间隔B．匝道限速“60km/h”指的是平均速度大小C．车速达到“71km/h”指的是瞬时速度大小D．研究车通过警示牌所用时间时可把车看成质点第(5)题用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为U a、U b、U c和U d.下列判断正确的是( )A．U a＜U b＜U c＜U d B．U b＜U a＜U d＜U cC．U a＝U b＜U c＝U d D．U a＜U b＜U d＜U c第(6)题如图所示，质量为m的木箱在大小为F的水平外力作用下，沿倾角为θ的斜面匀速向上运动。
北京市石景山区2020届高三物理下学期一模考试试题13．关于光子和光电子，下列说法中正确的是A ．光子就是光电子B ．光电子是光电效应中吸收光子后飞离金属表面的电子C ．真空中光子和光电子的速度都是光速cD ．光电子和光子都带负电荷14．对于一定质量的气体，忽略分子间的相互作用力。
当气体温度降低时，下列说法中正确的是A ．气体分子的平均动能减小B ．气体的内能增加C ．气体一定向外界放出热量D ．气体一定对外界做功15．如图所示，一束可见光穿过平行玻璃砖后，分成a 、b 两束单色光，则下列说法中正确的是A ．a 光的波长小于b 光的波长B ．a 光的频率大于b 光的频率C ．在该玻璃砖中，a 光的传播速度比b 光大D ．在真空中，a 光的传播速度比b 光大16．双星是两颗相距较近的天体，在相互间万有引力的作用下，绕连线上某点做匀速圆周运动。
对于两颗质量不等的天体构成的双星，下列说法中正确的是 A ．质量较大的天体做匀速圆周运动的向心力较大 B ．质量较大的天体做匀速圆周运动的角速度较大 C ．两颗天体做匀速圆周运动的周期相等 D ．两颗天体做匀速圆周运动的线速度大小相等17．一列简谐横波在t=0时刻波的图像如图所示，其中a 、b 、c 、d 为介质中的四个质点，在该时刻A ．质点 a 的加速度最小B ．质点 b 的速度最小C ．若质点c 向上运动，则波沿x 轴正方向传播D ．若质点d 向下运动，则波沿x 轴正方向传播18．如图所示，在平面直角坐标系中，a 、b 、c 是等边三角形的三个顶点，三个顶点处分别放置三根互相平行的长直导线，导线中通有大小相等的恒定电流，方向垂直纸面向里。
对于顶点c 处的通电直导线所受安培力的方向，下列说法中正确的是 A ．沿y 轴正方向 B ．沿y 轴负方向 C ．沿x 轴正方向D ．沿x 轴负方向19．两个电压表V 1和V 2是由完全相同的两个电流表改装而成的，V 1量程是5V ，V 2量程是15V 。
2020北京石景山高三一模物理一、单项选择题：本题共14小题，每小题3分，共42分。
1．下列说法正确的是A．物体放出热量，其内能一定减少B．外界对物体做功，其内能一定增加C．物体吸收热量同时对外做功，其内能一定减少D．物体吸收热量且外界对物体做功，其内能一定增加2．图甲和图乙所示的是a、b两束单色光分别用同一单缝装置进行实验，在距装置恒定距离的屏上得到的图样，图甲是a光照射时形成的图样，图乙是b光照射时形成的图样。
下列说法正确的是A．b光光子的能量较小B．在水中a光波长较长甲乙C．甲、乙图样是a、b两单色光的干涉图样D．若b光照射某金属有光电子逸出，则a光照射该金属也有光电子逸出3．氢原子的能级图如图2所示。
如果大量氢原子处于n=3能级的激发态，则下列说法正确的是A．这群氢原子只可能辐射1种频率的光子B．氢原子从n=3能级跃迁到n=1能级，辐射光子的能量最大C．这群氢原子辐射光子的最小能量为12.09eVD．处于n=3能级的氢原子至少需吸收13.6eV能量的光子才能电离4．关于气体的压强，下列说法正确的是A．单位体积内的分子数越多，分子的平均速率越大，气体的压强就越大B．单位体积内的分子数越多，分子的平均速率越小，气体的压强就越大C．一定质量的气体，体积越小，温度越高，气体的压强就越小D．一定质量的气体，体积越小，温度越低，气体的压强就越小5．如图3所示，一汽车装备了具有“全力自动刹车”功能的城市安全系统，系统以50Hz的频率监视前方的交通状况。
当车速v≤10m/s且与前方静止的障碍物之间的距离接近安全距离时，如果司机未采取制动措施，系统就会立即启动“全力自动刹车”，使汽车避免与障碍物相撞。
在上述条件下，若该车在不同路况下的“全力自动刹车”的加速度取4~6m/s2之间的某一值，则该车应设计的最小安全距离最接近A．5m B．12.5mC．20m D．30m6．沿x轴正方向传播的简谐横波在t1=0时的波形图如图4所示，此时波传播到x=2.0m处的质点B，质点A恰好位于波谷位置。
2019—2020学年度4月北京市石景山区高三第一次模拟高中物理第一卷〔选择题，共20题每题6分共120分〕在以下各题的四个选项中，只有一个选项是最符合题目要求的。
14．下面是四种与光有关的事实，能讲明同一个介质对不同单色光的折射率不同的是〔〕A．用光导纤维传播信号B．用透亮的标准板和单色光检查平面的平坦C．水面上的油膜出现彩色光D．一束白光通过三棱镜形成彩色光带15．以下讲法中正确的选项是〔〕A．气体温度升高时，分子的热运动变得剧烈，分子的平均动能增大，撞击器壁的作用力增大，从而气体的压强一定增大B．气体体积变小时，单位体积的分子数增多，单位时刻打到器壁单位面积上的分子数增多，从而气体的压强一定增大C．分子A从远处趋近固定不动的分子B，当A到达与B的距离为r0〔分子力为零〕处时、A分子的动能一定最大D．做功和热传递都能够改变物体的内能，这两种方式从成效来看是等效的，从能量转化或转移的观点来看是没有区不的16．在实验室能够做〝声波碎杯〞的实验。
用手指轻弹一只酒杯，能够听到清脆的声音，用测频率仪测得这声音的频率为500Hz。
将这只酒杯放在两只大功率的声波发生器之间，操作人员通过调整其发出的声波，就能使酒杯碎掉。
以下讲法正确的选项是〔〕A．操作人员一定是把声波发生器的功率调到专门大B．操作人员可能是使声波发生器发出了频率专门高的超声波C．操作人员一定是同时增大声波发生器发出声波的频率和功率D．操作人员只须将声波发生器发出的声波频率调到500Hz17．星球上的物体脱离星球引力所需要的最小速度称为宇宙速度。
星球的第二宇宙速度v2与第一宇宙速度v1的关系是v2=2·v1。
某星球的半径为r，它表面的重力加速度为地球表面重力加速度g的1/6。
不计其它星球的阻碍。
该星球的第二宇宙速度为〔〕A．grB．6/gr C．3/gr D．3/gr18．质量为0.1kg一小球从空中自由下落，与水一地面相碰后弹到空中某一高度，其v—t图象如下图，那么由图可知，以下结果错误的选项是．．．．．．〔〕A．小球第一次反弹初速度的大小为3m/sB．小球能弹起的最大高度为0.45mC．小球第一次与地面相碰的过程中，机械能的缺失量为0.8JD．小球第一次与地面相的过程中，受到地面对它的作用力的冲量大小是0.8kg·m/s图18 图1919．如下图，P为理想自耦变压器的滑动片，Q为滑动变阻器的滑动触头。
北京市石景山区2024-2024学年高三下学期一模考试全真演练物理试题学校：_______ 班级：__________姓名：_______ 考号：__________（满分：100分时间：75分钟）总分栏题号一二三四五六七总分得分评卷人得分一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题如图所示，电阻不计的光滑平行金属导轨水平放置于方向竖直向下的匀强磁场中，导轨左端接一定值电阻R。
电阻不可忽略的金属棒MN置于导轨上，受到垂直于金属棒的水平外力作用由静止开始运动，外力F与金属棒速度v的关系是F=F0+kv（F0、k是不可能的是（ ）常量），金属棒与导轨始终垂直且接触良好。
电阻R两端的电压为U R随时间t变化图像不可能A．B．C．D．第(2)题梦天实验舱已成功发射并与中国空间站完成对接，至此中国空间站建造进入收官阶段。
已知梦天实验舱在近地轨道上做匀速圆周运动，空间站的运行轨道为椭圆，近地点距离地面的高度为h1=400km，且近地点与地球近地轨道相切，远地点距离地面的高度为h2=450km。
则下列说法正确的是（ ）A．在近地点，中国空间站的绕行速度等于梦天实验舱的绕行速度B．在近地点，中国空间站的向心加速度等于梦天实验舱的向心加速度C．中国空间站在远地点的机械能大于在近地点的机械能D．梦天实验舱减速才能在远地点追上中国空间站完成对接第(3)题2023年诺贝尔物理学奖授予了“为研究物质中的电子动力学而产生阿秒（）光脉冲实验方法”的三位物理学家，他们的实验为人类探索原子和分子内部的电子世界提供了新的工具。
科学研究表明，人类所能测量的最短长度和最短时间都存在一个极限，分别称为普朗克长度和普朗克时间tp，两者之间满足关系（c为真空中的光速）。
推导普朗克长度和普朗克时间需要用到三个常数：万有引力常量G、光速c和普朗克常数h。
已知普朗克常数h的单位为J·s，下列关系式正确的是（ ）A．B．C．D．第(4)题氢原子的能级图如图所示。
2020北京石景山高三一模物理考生须知1．本试卷共8页，共三道大题，20道小题，满分100分。
考试时间90分钟。
2．在答题卡上准确填写学校名称、姓名和准考证号。
3．试题答案一律填涂或书写在答题卡上，选择题、作图题请用2B铅笔作答，其他试题请用黑色字迹签字笔作答，在试卷上作答无效。
4．考试结束，请将本试卷和答题卡一并交回。
第Ⅰ卷（共42分）一、本题共14小题，每小题3分，共42分。
在每小题给出的四个选项中，只有一个选项符合题目要求。
1．下列说法正确的是A．物体放出热量，其内能一定减少B．外界对物体做功，其内能一定增加C．物体吸收热量同时对外做功，其内能一定减少D．物体吸收热量且外界对物体做功，其内能一定增加2．图甲和图乙所示的是a、b两束单色光分别用同一单缝装置进行实验，在距装置恒定距离的屏上得到的图样，图甲是a光照射时形成的图样，图乙是b光照射时形成的图样。
下列说法正确的是A．b光光子的能量较小B．在水中a光波长较长甲乙C．甲、乙图样是a、b两单色光的干涉图样D．若b光照射某金属有光电子逸出，则a光照射该金属也有光电子逸出3．氢原子的能级图如图2所示。
如果大量氢原子处于n=3能级的激发态，则下列说法正确的是A．这群氢原子只可能辐射1种频率的光子B．氢原子从n=3能级跃迁到n=1能级，辐射光子的能量最大C．这群氢原子辐射光子的最小能量为12.09eVD．处于n=3能级的氢原子至少需吸收13.6eV能量的光子才能电离4．关于气体的压强，下列说法正确的是A．单位体积内的分子数越多，分子的平均速率越大，气体的压强就越大B．单位体积内的分子数越多，分子的平均速率越小，气体的压强就越大C．一定质量的气体，体积越小，温度越高，气体的压强就越小D．一定质量的气体，体积越小，温度越低，气体的压强就越小5．如图3所示，一汽车装备了具有“全力自动刹车”功能的城市安全系统，系统以50Hz的频率监视前方的交通状况。
当车速v≤10m/s且与前方静止的障碍物之间的距离接近安全距离时，如果司机未采取制动措施，系统就会立即启动“全力自动刹车”，使汽车避免与障碍物相撞。
在上述条件下，若该车在不同路况下的“全力自动刹车”的加速度取4~6m/s2之间的某一值，则该车应设计的最小安全距离最接近A．5m B．12.5mC．20m D．30m6．沿x轴正方向传播的简谐横波在t1=0时的波形图如图4所示，此时波传播到x=2.0m处的质点B，质点A恰好位于波谷位置。
当t2=0.6s时，质点A恰好第二次处于波峰位置，则以下判断正确的是A．t1=0时刻，质点B沿y轴正方向运动B．再经过一段时间，质点A会到达质点B处C．这列波的周期为0.4sD．这列波的波速为10m/s7．t=0时刻，A、B两质点从同一地点沿同一方向做直线运动，它们的平均速度v与时间t的关系分别为图5中的直线A、B。
下列判断正确的是A．质点A的加速度大小为1m/s2B．质点B的加速度大小为1m/s2C．t=2s时，质点A和B的速度大小相等D．t=4s时，质点A和B相遇8．如图6所示，单摆摆球的质量为m，摆球从最大位移A处由静止释放，摆球运动到最低点B时的速度大小为v，重力加速度为g，不计空气阻力。
则摆球从A运动到B的过程中mv2A．摆线拉力所做的功为12B．重力的最大瞬时功率为mgvC．重力的冲量为0D．合力的冲量大小为mv9．如图7所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，且a与c关于MN对称，b、d两点位于MN上。
以下判断正确的是A．b点场强大于d点场强B．b点电势小于d点电势C．a、b两点间的电势差等于b、c两点间的电势差D．试探电荷+q在a点的电势能小于在c点的电势能N10．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频电源的两极相连接的两个D形金属盒，两盒间的狭缝中有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图8所示。
下列说法中正确的是A．只增大金属盒的半径，带电粒子离开加速器时的动能不变B．只增大磁场的磁感应强度，带电粒子离开加速器时的动能增大C．只增大狭缝间的加速电压，带电粒子离开加速器时的动能增大D．只增大狭缝间的加速电压，带电粒子在加速器中运动的时间增大11．一直径为20cm的皮球，在温度为27℃时，球内气体的压强为2.0×105Pa，球壳处于张紧状态。
球壳中任意一个直径为20cm圆周两侧的球面之间存在彼此相拉的力，若大气压强为1.01×105Pa，试估算其每厘米长度上该力的大小A．5N B．25N C．50N D．100N12．速度和加速度等运动学概念，是伽利略首先建立起来的。
伽利略相信，自然界的规律简洁明了。
他从这个信念出发，猜想落体一定是一种最简单的变速运动，它的速度应该是均匀变化的。
他考虑了两种可能：一种是速度的变化对时间来说是均匀的，定义加速度a=v t−v0，其中v0和v t分别表示一段时间t内的初速度和末速度；另t一种是速度的变化对位移来说是均匀的，定义加速度A =v x −c x，其中v 和v x 分别表示一段位移x 内的初速度和末速度。
下列说法正确的是 A ．若A 不变，则a 也不变B ．若A >0且保持不变，则a 逐渐变大C ．若A 不变，则物体在中间位置处的速度为√v 2+v x22D ．若a 不变，则物体在中间位置处的速度为v t +v 0213.如图9所示，竖直放置的两根平行金属导轨间接有定值电阻R ，金属棒与两导轨始终保持垂直，并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在水平匀强磁场中。
棒从静止开始运动至达到最大速度的过程中，下列说法正确的是 A ．通过金属棒的电流方向向左 B ．棒受到的安培力方向向下C ．棒重力势能的减少量等于其动能的增加量D ．棒机械能的减少量等于电路中产生的热量14．“二分频”音箱内有两个不同口径的扬声器，它们的固有频率分别处于高音、低音频段，分别称为高音扬声器和低音扬声器。
音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动。
图10为音箱的简化电路图，高、低频混合电流由a 、b 端输入，L 1和L 2是线圈，C 1和C 2是电容器，则下列说法正确的是 A ．扬声器甲是高音扬声器B ．C 2的作用是阻碍低频电流通过乙扬声器 C ．L 1的作用是阻碍低频电流通过甲扬声器D ．L 2的作用是增强通过乙扬声器的低频电流第Ⅱ卷（共58分）二、本题共2小题，共18分。
15．（8分）某同学在探究加速度和力、质量的关系的实验中，保持小车的质量不变，测得其加速度a和拉力F的数据如下表所示。
F/N0.200.300.400.500.60a/m·s−20.100.200.290.400.51（（2）图线斜率的物理意义是；（3）图线（或延长线）与F轴的截距的物理意义是；（4）小车和砝码的总质量为kg。
16．（10分）在“测电池的电动势和内电阻”的实验中，具有如下器材：待测干电池E一节，电压表，电流表，滑动变阻器R1(0~10Ω)，滑动变阻器R2(0~200Ω)，开关S，导线若干。
（结果均保留2位小数）（1）为方便实验调节且能较准确地进行测量，滑动变阻器应选用（填R1或R2）。
（2）实验所用电路如图甲所示，请用笔画线代替导线在图乙中完成实物连接图，要求保证开关在闭合前滑动变阻器的滑片处于正确的位置。
（3）该同学由实验数据得到图丙中的图像b，根据图像b求得电源电动势E=V，内电阻r=Ω。
（4）丙图中a图线是某电阻R的伏安特性曲线，则两条图线a、b的交点的横、纵坐标分别表示，该同学将该电阻R与本实验中的所用的电池连成一闭合电路，此时电阻R消耗的电功率是W。
（5）假如本实验中所使用的电压表的内阻很大（可视为理想电压表），而电流表是具有一定的内阻（不可忽略），则根据本实验原理图所测得的电源电动势值将，内电阻值将。
（选填“偏大”、“偏小”、“不变”）三、本题共4小题，共40分。
解答应写出必要的文字说明、方程和重要步骤。
只写出最后答案的不能得分。
有数值计算的题，答案中必须明确写出数值和单位。
17．（8分）开普勒行星运动第三定律指出：行星绕太阳运动的椭圆轨道的半长轴a的三次方与它的公转周期T的二次方成正比，即a 3T2=k, k是一个常量。
（1）已知引力常量为G，太阳的质量为M。
将行星绕太阳的运动按圆周运动处理，请你推导太阳系中该常量k 的表达式，并说明影响常量k的因素。
（2）开普勒定律不仅适用于太阳系，它对一切具有中心天体的引力系统（如地球-卫星系统）都成立。
经测定月球绕地球运行的轨道半径约为3.8×108m，运行周期约为27天，地球半径约为6.4×106m。
试估算地球同步卫星正常运行时到地球表面的距离。
18．（8分）如图13所示，参加某娱乐节目的选手从较高的平台上以水平速度跃出后，落在水平传送带上，由于传送带足够粗糙，选手落到传送带上后瞬间相对传送带静止，再经过反应时间Δt＝1.0s后，立刻以向右的加速度a＝2m/s2跑至传送带最右端。
已知平台与传送带的高度差H＝1.8m，水池宽度x0＝1.2m，传送带左端A与右端B之间的距离L0＝9.6m。
（1）若传送带静止，选手以水平速度v0＝3m/s从平台跃出。
求：①该选手落在传送带上的位置与A端之间的距离。
②该选手从平台开始跃出到跑至传送带右端所经历的时间。
（2）若传送带以速度v＝1m/s逆时针转动，选手要能到达传送带右端B，求选手从平台上沿水平方向跃出的最小速度。
19．（12分）如图甲所示，一边长为L、质量为m的正方形金属线框，放在光滑绝缘的水平面上，整个装置放在方向竖直向上、磁感应强度为B的匀强磁场中，它的一边与磁场的边界MN重合。
线框在一水平力作用下由静止开始向左运动，经过一段时间t 0被拉出磁场。
测得金属线框中的电流随时间变化的图像如图乙所示，在金属线框被拉出的过程中，求：（1）通过线框导线截面的电荷量；（2）线框的电阻；（3）水平力F随时间变化的表达式。
20．（12分）如图甲所示，静电除尘装置中有一长为L、宽为b、高为d的矩形通道，其前、后面板使用绝缘材料，上、下面板使用金属材料。
图乙是装置的截面图，上、下两板与电压为U0的高压直流电源相连。
质量为m、电荷量为−q、分布均匀的尘埃以水平速度v0进入矩形通道，当带负电的尘埃碰到下板后其所带电荷被中和，同时被收集。
通过调整两板间距d可以改变收集效率η。
当d=d0时η=64%（即离下板0.64d0范围内的尘埃能够被收集）。
