装配图培训资料

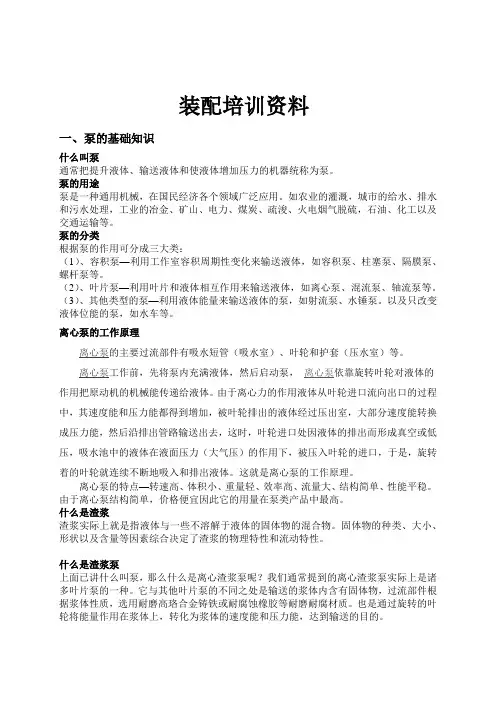

装配培训资料一、泵的基础知识什么叫泵通常把提升液体、输送液体和使液体增加压力的机器统称为泵。

泵的用途泵是一种通用机械，在国民经济各个领域广泛应用。

如农业的灌溉，城市的给水、排水和污水处理，工业的冶金、矿山、电力、煤炭、疏浚、火电烟气脱硫，石油、化工以及交通运输等。

泵的分类根据泵的作用可分成三大类：（1）、容积泵—利用工作室容积周期性变化来输送液体，如容积泵、柱塞泵、隔膜泵、螺杆泵等。

（2）、叶片泵—利用叶片和液体相互作用来输送液体，如离心泵、混流泵、轴流泵等。

（3）、其他类型的泵—利用液体能量来输送液体的泵，如射流泵、水锤泵。

以及只改变液体位能的泵，如水车等。

离心泵的工作原理离心泵的主要过流部件有吸水短管（吸水室）、叶轮和护套（压水室）等。

离心泵工作前，先将泵内充满液体，然后启动泵，离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。

由于离心力的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。

这就是离心泵的工作原理。

离心泵的特点—转速高、体积小、重量轻、效率高、流量大、结构简单、性能平稳。

由于离心泵结构简单，价格便宜因此它的用量在泵类产品中最高。

什么是渣浆渣浆实际上就是指液体与一些不溶解于液体的固体物的混合物。

固体物的种类、大小、形状以及含量等因素综合决定了渣浆的物理特性和流动特性。

什么是渣浆泵上面已讲什么叫泵，那么什么是离心渣浆泵呢？我们通常提到的离心渣浆泵实际上是诸多叶片泵的一种。

它与其他叶片泵的不同之处是输送的浆体内含有固体物，过流部件根据浆体性质，选用耐磨高珞合金铸铁或耐腐蚀橡胶等耐磨耐腐材质。

也是通过旋转的叶轮将能量作用在浆体上，转化为浆体的速度能和压力能，达到输送的目的。

钳工装配工机械识图和装配图基础知识培训 第二部分六、 装配及装配图装配图的内容1.一组图形表达机器工作原理、零件间装配关系、零件主要结构。

2.几类尺寸性能、装配、总体、安装等尺寸。

3.技术要求装配、检验、使用等方面的要求。

4.标题栏、零件序号和明细栏Contents of assembly drawings 装配图的内容由于内外转子轴线之间的偏心距，造成内外转子旋转间隙的容积变化。

外转子靠与泵体配合定心。

旋转时内外转子之间密闭空间容积逐渐增大的动态区域，形成局部真空，成为吸油腔，吸入油液；旋转时内外转子之间密闭空间容积逐渐减小的动态区域，压力增高，成为排油腔，排出油液。

装配关系必须保证内外转子的旋转，以及内外转子之间的空腔的密封。

Assembly drawingof a ball valve：球阀装配图装配图中的尺寸标注1．性能尺寸（规格尺寸）2. 装配尺寸配合尺寸、相对位置尺寸3. 外形尺寸总长、总宽、总高4. 安装尺寸5. 其他重要尺寸装配图中的技术要求1. 装配体的性能、安装、使用等要求。

2. 装配体的制造、检验等要求。

3. 装配体对润滑和密封等的特殊要求。

零件序号指引线弯折公共指引线油缸中运动的活塞杆对密封的要求:齿轮箱也有对润滑（高速转动减磨和降温），密封（防油渗出）的要求：配合面必须保证能配合上，不能形成不确定性。

两零件的接触面，在同一方向上只能有一对接触面。

接触面与配合面的结构合理的加工形态保证配合为保证接触良好，接触面需经机械加工。

合理的减少加工面积，可降低加工费用、改善接触情况。

为防止滚动轴承等轴上的零件产生轴向窜动，必须采用一定的结构来固定。

常用的固定结构方法有：1．用轴肩固定2．用弹性挡圈固定。

3．用轴端挡圈固定。

4．用圆螺母及止动垫圈固定。

轴向零件的固定结构用轴肩固定轴承内、外圈动画动画用弹性挡圈固定轴承内、外圈用轴端挡圈固定轴承内圈其它防松措施还有：拧紧力矩防松，螺纹紧固胶防松等等。
