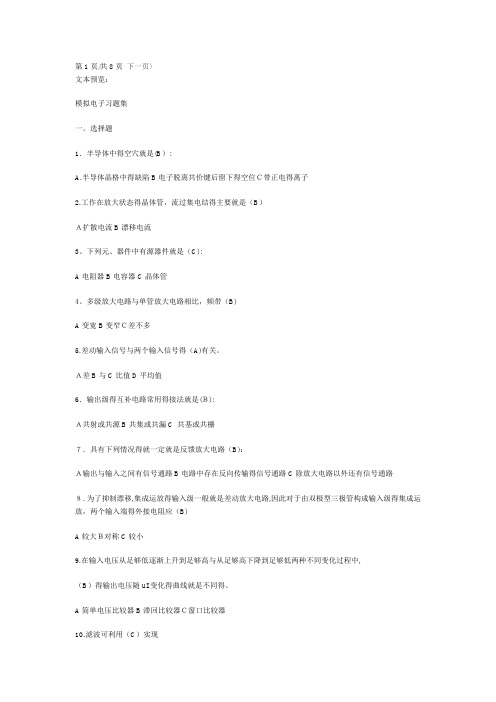

第1页/共8页下一页〉文本预览：模拟电子习题集一。

选择题1．半导体中得空穴就是(B）:A.半导体晶格中得缺陷B电子脱离共价键后留下得空位Ｃ带正电得离子2.工作在放大状态得晶体管，流过集电结得主要就是（B）Ａ扩散电流B漂移电流3。

下列元、器件中有源器件就是（C):A电阻器B电容器C晶体管4。

多级放大电路与单管放大电路相比，频带（B)A变宽B变窄Ｃ差不多5.差动输入信号与两个输入信号得（A)有关。

Ａ差B与C比值D平均值6．输出级得互补电路常用得接法就是(Ｂ):Ａ共射或共源B共集或共漏C 共基或共栅７．具有下列情况得就一定就是反馈放大电路（B)：Ａ输出与输入之间有信号通路B电路中存在反向传输得信号通路C除放大电路以外还有信号通路８．为了抑制漂移,集成运放得输入级一般就是差动放大电路,因此对于由双极型三极管构成输入级得集成运放，两个输入端得外接电阻应（B)A较大Ｂ对称C较小9.在输入电压从足够低逐渐上升到足够高与从足够高下降到足够低两种不同变化过程中,（B）得输出电压随uI变化得曲线就是不同得。

A简单电压比较器B滞回比较器Ｃ窗口比较器10.滤波可利用（C）实现Ａ。

二极管B变频电路Ｃ低通滤波电路D高通滤波电路11.本征半导体温度升高后（Ｃ)A自由电子数目增多，空穴数目基本不变Ｂ空穴数目增多，自由电子数目基本不变Ｃ自由电子与空穴数目都增多，且增量相同D自由电子与空穴数目不变12。

二极管得正向电阻（B），反向电阻（A)A大B小13.NPN型与PNP型晶体管得区别就是(Ｃ）A由两种不同材料硅与锗制成得Ｂ渗入得杂质元素不同ＣＰ区与Ｎ区得位置不同14.某个处于放大状态得电路，当输入为10mV时,输出电压为7V;输入电压为1５mV时，输出电压为６、５V .它得电压放大倍数为（C)A70０B100 C-１0０１5．放大电路与单管放大电路相比,高频时附加相移（A）A变大B变小C基本不变16。

差模放大倍数Ａd就是（Ｂ)之比,共模放大倍数Ａc就是(Ｃ）比。

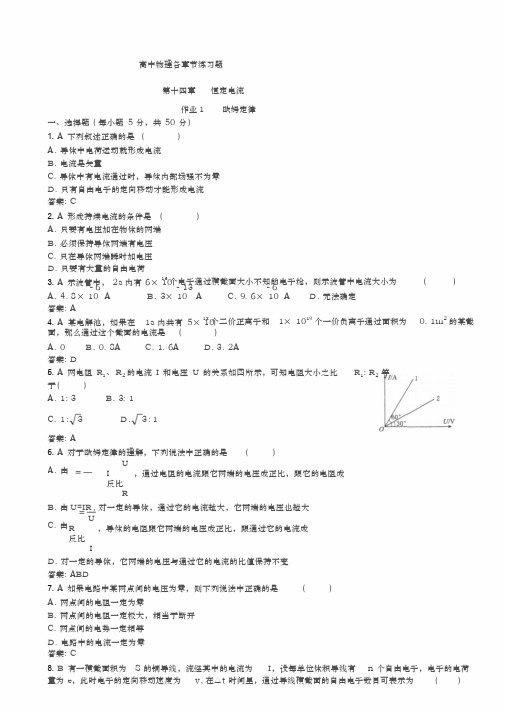

高中物理各章节练习题第十四章恒定电流作业1 欧姆定律一、选择题 ( 每小题5 分，共 50 分)1. A 下列叙述正确的是( )A.导体中电荷运动就形成电流B. 电流是矢量C. 导体中有电流通过时，导体内部场强不为零D. 只有自由电子的定向移动才能形成电流答案: C2. A 形成持续电流的条件是( )A.只要有电压加在物体的两端B. 必须保持导体两端有电压C. 只在导体两端瞬时加电压D. 只要有大量的自由电荷13 个电子通过横截面大小不知的电子枪，则示波管中电流大小为( ) 3. A 示波管中， 2s 内有 6× 10- 6 - 13 - 6A. 4. 8× 10 AB. 3×10 AC. 9. 6×10 AD.无法确定答案: A18 个二价正离子和1×1019 个一价负离子通过面积为0. 1m2 的某截4. A 某电解池，如果在1s 内共有5× 10面，那么通过这个截面的电流是( )A. 0B. 0. 8AC. 1. 6AD. 3. 2A答案: D5. A 两电阻R1、R2 的电流I 和电压U 的关系如图所示，可知电阻大小之比R1: R2等于( )A. 1: 3B. 3: 1C. 1: 3D.3:1答案: A6. A 对于欧姆定律的理解，下列说法中正确的是( )A.由UI ，通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比RB. 由 U=IR , 对一定的导体，通过它的电流越大，它两端的电压也越大C. 由UR ，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比ID. 对一定的导体，它两端的电压与通过它的电流的比值保持不变答案: ABD7. A 如果电路中某两点间的电压为零，则下列说法中正确的是( )A.两点间的电阻一定为零B. 两点间的电阻一定极大，相当于断开C. 两点间的电势一定相等D. 电路中的电流一定为零答案: C8. B 有一横截面积为S 的铜导线，流经其中的电流为I，设每单位体积导线有n 个自由电子，电子的电荷量为 e，此时电子的定向移动速度为v, 在△t 时间里，通过导线横截面的自由电子数目可表示为( )A. nvS△tB.nv△tC.答案:AC I teD.I tSe9. B 导体甲的电阻是导体乙的电阻的 4 倍，加在导体甲的两端的电压是加在导体乙两端的电压的体甲与导体乙中的电流之比为( ) 12，则导A. 8: 1B. 1: 8C. 2: 1D.1: 2答案: B10. B 一定值电阻，通过2C 的电荷量时，消耗的电能是8J，若在相同时间内通过4C 的电荷量，那么电阻两端的电压和消耗的电能分别为( )A. 4V，16JB.8V ，16JC. 4V ，32JD. 8V，32J答案: D二、填空题 ( 每空 5 分，共25 分)11. A 初速度为零的质子，经加速电压为800kV 的直线加速器加速，形成电流为1mA 的细柱形质子流已知- 19质子的电荷量q=1. 6×10C，这束质子流每秒打到靶上的质子数为______. 15答案: 6. 25×10个12. A 在一个电阻两端加12V 电压时，通过它的电流为240mA ，当通过它的电流是 1. 8A 时，它两端的电压是______V ，这个电阻的阻值是______Ω答案: 90，5013. B 某电路两端电压保持不变, 当电路电阻为20Ω时，其电流为0. 3A ，电阻增加到30Ω时，其电路中的电流要减小 ______A ，电路两端的电压为______V .答案: 0. 1，6三、计算题 ( 14 题 15 分，15 题 10 分，共25 分)14. B 某金属导体两端的电压为24V，在 30s 内有 36C 的电荷量通过该导体的某个横截面. 求:( 1) 在 30s 内有多少自由电子通过该导体的横截面?( 2) 电流多大 ?( 3) 该导体的电阻多大?- 19答案: ( 1) 金属靠自由电子导电，电子带负电，其电荷量大小为s =16×10C，所以在30s 内通过导体横截3620面的电子数为: n 2.25 10 ( )19 个1.610( 2) 电子带负电荷，它的定向移动方向与电流的方向相反，电流的大小为I qt3630A 1.2A( 3) 根据欧姆定律，导体的电阻为R UI241.22015. C 电子绕核运动可等效为一环形电流设氢原了中的电子以速率v 在半径为r 的轨道上运动，用 e 表示电子的电荷量，则其等效电流的电流为多少?答案: 氢原子的核是质子，质子带正电，电荷量为e，电子绕核做匀速圆周运动的向心力为库仑力，设电子质量为m，则其运动方程为k 2e 2 r m( 2 f2) r可得电子绕核转动的频率为fe2 rkmr根据电流的定义，可知等效电流为2e kI ef2 r mr作业 2 电阻定律电阻率一、选择题 ( 每小题5 分，共 50 分)16. A 根据电阻定律，电阻率R SL对于温度一定的某种金属来说，它的电阻率( )A.跟导线的电阻成正比B.跟导线的横截面积成正比C. 跟导线的长度成反比D.由所用金属材料的本身特性决定答案: D17. A 电路中有一段金属丝长为L，电阻为R，要使电阻变为4R，下列可行的方法是( )A.将金属丝拉长至2LB.将金属丝拉长至4LC. 将金属丝对折后拧成一股D.将金属丝两端的电压提高到原来的 4 倍答案: A18. A 关于材料的电阻率，下列说法中正确的是( )A.把一根长导线截成等长的三段，每段的电阻率是原来的1 3B. 金属的电阻率随温度的升高而增大C. 纯金属的电阻率较合金的电阻率小D. 电阻率是反映材料导电性能好坏的物理量答案: BCD19. B 将截面均匀、长为L、电阻为R 的金属导线截去Ln，再拉长至L，则导线电阻变为( )A.(n 1)RnB.RnC.(nRn 1)D.nR答案: C20. A 白炽灯接在220V 电源上能正常发光，将其接在一可调电压的电源上，使电压逐渐增大到220V ，则下列说法正确的是( )A.电流将逐渐变大B. 电流将逐渐变小C. 每增加1V 电压而引起的电流变化量是相同的D 每增加 1V 电压而引起的电流变化量是减小的答案: AD21. A 滑动变阻器的原理如图所示，则下列说法中正确的是( )A.若将 a、c 两端连在电路中，则当滑片OP 向右滑动时，变阻器的阻值增大B. 若将 a、d 两端连在电路中，则当滑片OP 向右滑动时，变阻器的阻值减小C. 若将 b、c 两端连在电路中，则当滑片OP 向右滑动时，变阻器的阻值增大D. 若将 a、b 两端连在电路中，则当滑片OP 向右滑动时，变阻器的阻值不变答案: AD22. B 若考虑温度对灯丝电阻率的影响，一个小灯泡接入电路后，其伏安特性曲线应是下图中的( )答案: A23. B 两根完全相同的金属裸导线，如果把其中一根均匀拉长到原来的两倍，把另一根对折后绞台起来，然后给它们分别加上相同的电压，则在同一时间内通过它们的电荷量之比为( )A. 1: 4B. 1: 8C. 1: 16D.16: l答案: C24. B 如图所示， P 为一块均匀的半圆形合金片将它按图甲的方式接在A、B 之间时，测得它的电阻为R，若将它按图乙的方式接在A、B 之间时. 这时的电阻应是( )A. RB. 2RC. 3RD. 4R答案: D( 点拨: 甲图等效为 2 个四分之一圆导体的并联，乙图等效为 2 个四分之一圆导体的串联)25. B 有四个阻值为R 的电阻全部使用，不同组合可以获得不同阻值的等效电阻，下列阻值中可以获得的阻值为 ( )A. 4RB. 2RC. RD. 0. 6R答案: AC二、填空题 ( 每空 4 分，共28 分)26. A 两根完全相同的金属裸导线 A 和B，如果把导线 A 均匀拉长到原来的 2 倍，导线 B 对折后结合起来，然后分别加上相同的电压，则它们的电阻之比R A: R B 为______，相同时间内通过导体横截面的电荷量之比q A : q B 为______答案: 16: 1；1: 1627. A 已知铜的电阻率小，合金的电阻率大，铂的电阻率随温度有明显变化，锰铜合金的电阻率几乎不受温度变化的影响，则在下列空格处填上合适材料: 连接电路的导线用______，电炉的电阻丝用______，电阻温度计用 ______，标准电阻用______答案: 电路导线需选ρ小的，故选铜；电炉的电阻丝需选ρ大的，故选合金；电阻温度计需选ρ随温度变化明显的，故选铂；标准电阻需选ρ随温度变化基本稳定不变的，故选锰铜合金28. B 输出电压恒定的电源与一根玻璃管中的水银柱组成电路，水银柱中通过的电流为0. 1A，今将这些水银倒进另一根玻璃管中，管的内径是原来的 2 倍. 重新与该电源组成电路，则流过水银柱的电流为______. 答案: 1. 6A三、计算题 ( 14 题 12 分，15 题 10 分，共22 分)2，在它两端加上0. 15V 的电压时，通过金属丝的电流29. A 一根长为0. 5m 的金属丝，横截面积为 3. 0mm为 2. 0A ，求金属丝的电阻率答案: 由欧姆定律可求出金属丝的电阻R UI1.7V1.3A1.3由电阻定律 : LR 可得SS L 0.753100.5-67R m 4.5 10 m30. BA 、B 两地相距40km，从 A 到 B 两条输电线的总电阻为800Ω，若 A、B 之间某处 E 两条输电线发生短路，为查明短路地点，在 A 处接上电源，测得电压表示数为10V，小量程电流表读数为40mA ，如图所示，则短路处距 A 多远?答案: A、B 两地的输电线总长为2L =80km，电阻R=800Ω，设短路处 E 距A 端距离为L1，其间输电线电阻为R1，则R 1 UI 41010 2250据电阻定律可知:R 2L L R1 1 1 1,L1R 2L L R L25080040km 1.8km即 E 距A 端 12. 5km作业 3 半导体及其应用超导体及其应用一、选择题 ( 每小题10 分，共30 分)1.4 A 下列关于电阻率的说法中，正确的是( )A.各种材料的电阻率都随温度的升高而增大B. 用来制作标准电阻的锰铜和康铜的电阻率不随温度的变化而变化C. 金属的电阻率随温度的升高而增大D. 半导体的电阻率随温度的升高而增大答案: C1.5 A 关于导体、半导体和绝缘体的如下说法中，错误的是( )A.超导体对电流的阻碍作用几乎为零B. 集成电路是由半导体晶片制成的C. 绝缘体接在电路中，仍有极微小的电流通过D. 绝缘体内一个自由电荷也没有答案: D1.6 B 有一用半导体材料制成的电炉，较能正确反映通过电炉的电流I 与电炉两端电压U 之间的变化关系的图象是图下中的( )答案: C二、简答题 ( 每小题20 分，共40 分)1.7 B 请你简述半导体的至少两种应用.答案: 如热敏电阻由于有的半导体在温度升高时电阻率减小得非常迅速，所以可利用这种材料制成热敏电阻. 又如光敏电阻由于有的半导体在光照条件下电阻率大大减小，所以可利用这种半导体材料制成体积很小的光敏电阻，光敏电阻可以起到开关的作用，在需要对光照有灵敏反应的自动控制设备中有广泛应用再如晶体管 . 由于在纯净的半导体中掺入微量的杂质，会使半导体的导电性能大大增强，这在集成电路中起到了相当大的作用，等等1.8 B 请你简述超导体的特点答案: 超导体的特点是: 当一些金属的温度降到某一数值时，其电阻突然降为零超导体的这一特点使超导体在电子学、电力工业、交通运输等很多领域有相当重要的应用三、填空题 ( 每空 10 分. 共 30 分)31. B 如图所示，固定的超导圆环，在其右侧放着一条形磁铁，此时圆环中没有电流，当把磁铁向右方移走时, 由于电磁感应，在超导体圆环中产生了一定的电流，则当磁铁移走后，圆环中的电流将______( 填“很快消失”或“继续维持”)答案: 继续维持32. B 实验表明，某些材料当温度降到某一定值时，其电阻率突然降为零，这种现象叫做______，材料电阻率降为零的温度为临界温度，其值与材料有关，则图所示的电阻一温度曲线图中，临界温度最高的样品为______号( 填“Ⅰ”、“Ⅱ”或“Ⅲ”)答案: 超导；I( 点拨: 应看 R 突变处所对应的温度最高的，即为所要求的 )作业 4 电功和电功率一、选择题 ( 每小题5 分，共 50 分)1.9 A 关于电功，下列说法中正确的有( )A.电功的实质是电场力所做的功B. 电功是电能转化为其他形式能量的量度C. 电场力做功使金属导体内的自由电子运动的速率越来越大D. 电流通过电动机时的电功率和热功率相等答案: AB1.10 A 一灯泡标有“220V100W ”字样将其接到110V 的电源上 ( 不考虑灯泡电阻的变化) ，则有 ( )A.灯泡的实际功率为50WB. 灯泡的实际功率为25WC. 通过灯泡的电流为额定工作电流的1 2D. 通过灯泡的电流为额定工作电流的1 41.11 B 用电器两端电压220V ，这意味着 ( )A. 1A 电流通过用电器时，消耗的电能为220JB. 1C 正电荷通过用电器时，产生220J 的热量C. 1A 电流通过用电器时，电流的发热功率为220WD. 1C 正电荷从电势高端移到电势低端时，电场力做功220J答案: D1.12 BA 、B、C 三个灯泡如图所示的方式连接时，各自消耗的实际功率相同，则P A : P B: P C为( )A. 1: 1: 1B. 1: 2: 2C. 2: 1: 1D.1: 4: 4答案: D1.13 A 有一只灯泡的灯丝断了，通过转动灯泡灯丝接通，再接入电源后，所发生的现象及其原因是()A.灯丝电阻变小，通过它的电流变大，根据P=I2R，电灯变亮 2B. 灯丝电阻变大，通过它的电流变小，根据P=I R，电灯变暗2UC. 灯丝电阻变小，它两端的电压不变，根据P，电灯变亮R2UD. 灯丝电阻变大，它两端的电压不变，根据P，电灯变暗R答案: C33. B 输电线总电阻为r，输送的电功率是P，送电电压为U，则用户得到的功率为( )P2 A. P B. P ( ) rU C.PUr2P2D. ( )rU答案: B34. A 一只电炉的电阻丝和一台电动机线圈电阻相同，都为R，设通过它们的电流相同( 电动机正常运转) ，则在相同时间内( )A.电炉和电动机产生的热量相同B. 电动机消耗的功率大于电炉消耗的功率C. 电炉两端电压小于电动机两端电压D. 电炉和电动机两端电压相等答案: ABC35. A 对于连入电路的不同灯泡，亮度大的灯泡是( )A.通过的电流大的灯泡B. 两端电压大的灯泡C. 电阻大的灯泡D. 消耗电功率大的灯泡答案: D36. B 一盏电灯直接接在恒定的电源上，其功率为100W，若将这盏灯先接上一段很长的导线后，再接在同一电源上，在导线上损失的电功率是9W，那么此时电灯实际消耗的电功率将( )A.大于 91WB.小于 91WC. 等于 91WD. 条件不足，无法确定答案: B( 点拨: 由于两次接在同一电源上，而第二次电灯先接上一段很长的导线，电路总电阻变大，因而总电流变小，据P=IU 可知，第二次电路消耗的总功率小，故第二次电灯消耗的功率P<( 100- 9) W37. B 把两个相同的电灯分别接在图中甲、乙两个电路里，调节滑动变阻器，使两灯都正常发光，两电路中消耗的总功率分别为P甲和P乙，可以断定 ( )A. P甲〉P乙B. P甲〈P乙C. P甲= P乙D.无法确定答案: C二、填空题 ( 每空 4 分，共24 分)38. A 某户的家用电器中有: 300W 的电熨斗一个，70W 的电视机一台，60W 的台灯一盏和40W 的日光灯两盏，如果它们都正常工作一小时，则所消耗的电能为______度答案: 0. 51(点拨: W =Pt=( 300+70+60+40×2)×10- 3×1kWh =0. 51 度39. B 一个电阻为20Ω的导体，当它每通过3C 电荷量时，电流做功18J，那么此导体两端所加电压为______V，通过3C 电荷量所用时间为______ s.40. B 有一电风扇上标有“220V55W ”，若风扇的电动机线圈电阻为8Ω，当它正常工作时，电源供给的电功率是 ______W，转化为风的电功率是______W，电动机的发热功率是______W .答案: 55；54. 5；0. 5三、计算题 ( 14 题 14 分，15 题 12 分，共26 分)41. B 一小型水电站，给用户输电的导线的总电阻是10Ω，输送的电功率是20kW . 若输电线在1h 内因发热损耗的电能是1kW · h，那么该电站的输出电压是多少伏?用户得到的电压是多少伏?2答案: 据 Q=IR·t 可知输电线上的电流为I QRt10A又因为输送的总功率P总P总IU ，所以该电站的输出电压为U2000V总总I用户得到的电压为U U U 2000V IR 1900V用总线线42. C 某商场安装了一台倾角为30°的自动扶梯，该扶梯在电压为380V 的电动机带动下，以0. 4m／s 的恒定速率向斜上方移动，电动机的最大输出功率为 4. 9kW . 不载人时测得电动机中的电流为5A ，若载人时扶梯的移动速率和不载人时相同，则这台自动扶梯可同时乘载的最多人数为多少?( 设人的平均质量为2) 60kg，g=10m／s答案: 不载人时扶梯的消耗功率为: P IU 5 380W 1900W扶梯用来载人的功率为: P P P 4900W 1900W 3000W人m 0又P mgvsin30 x人，得载人数x=25 人作业 5 闭合电路欧姆定律(1)一、选择题 ( 每小题5 分，共 50 分)1.14 A 在闭合电路中，下列叙述正确的是( )A.闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B. 当外电路断开时，路端电压等于零C. 当外电路短路时，电路中的电流趋近于rD. 当外电阻增大时，路端电压也增大答案: ACD1.15 B 关于电源电动势的说法，正确的是( )A.在某电池的电路中每通过2C 的电荷量，电池提供的电能是4J，那么这个电池的电动势是0. 5VB. 电源的路端电压增大时，其电源电动势一定也增大C. 无论内电压和外电压如何变化，其电源电动势一定不变D. 电源的电动势越大，电源所能提供的电能就越多答案: C1.16 B 有一电动势为3V，内阻不能忽略的电池两端接一电阻R，1C 电荷通过R 时. 在 R 上产生的热量()A.大于 3JB.小于 3JC. 等于 3JD.电源内阻未知，无法确定答案: B( 点拨: 从能量转化的观点来看，电源提供的能量将消耗在内外电路上；根据电动势 E 的定义可知W =qE，外电路电阻R 上产生的热量只是由电源所提供能量中的一部分转化而来的)1.17 B 在灯泡旁并联一只大功率的电炉，发现电灯变暗，这是因为( )A.电炉从电灯上分出了一部分电流B. 输电线上电压增大，电灯上电压下降C. 电炉的额定电压大于电灯的额定电压D. 原来电灯上的电压有一部分分给了电炉答案: B43. B 如图所示电路中，电源的内电阻不能忽略. 已知定值电阻R1=10Ω，R2=8Ω. 当开关S接到位置 1 时，电压表V 的示数为2V ；当开关S 接到位置2 时，电压表V 的示数可能为( )A. 2. 2VB. 1. 9VC. 1. 6VD. 1. 3V答案: B44. B 一电源( 电动势为E，内阻为r) ，当它和一标有“6V3W ”的小灯泡构成闭合回路时，小灯泡恰好正常发光. 如果该电源与一标有“6V6W ”的小灯泡构成一闭合回路，该灯泡( )A.正常发光B.比正常发光暗C. 比正常发光亮D.因不知电源内阻的大小，故无法确定答案: B45. B 如图所示电路中. A、B 两灯均正常发光，R 为一滑动变阻器，P 为滑动片，若将滑动片向下滑动，则( )A. A 灯变亮B.B 灯变亮C. R1 上消耗功率变太D.总电流变小答案: C46. B 如图所示，电源电动势为E，内阻为r，R1 是定值电阻，R2 是可变电阻，下述结论正确的是 ( )A. R2 越大， R2 上消耗功率越大B. R2 越大， R1 上消耗功率越大C. 当 R1=R2+r 时，R1 上消耗的电功率最大D. 当 R2=R1+r 时，R2 上消耗的电功率最大答案: D47. B 如图所示电路中，当开关S 闭合时，电流表和电压表读数的变化是( )A.两表读数均变大B. 两表读数均变小C. 电流表读数增大，电压表读数减小D. 电流表读数减小，电压表读数增大答案: C48. B 如图所示电路中，电动势为E，内阻为r 的电源与一滑动变阻器构成闭合电路，当滑动触片移动时，滑动变阻器两端电压和电路中电流的关系图象如下图中的( )答案: D( 点拨: 由U 外 E Ir 可知，当E、r 一定时，U 外与 I 间的图线如图 D 所示)二、填空题 ( 每空 2 分，共24 分)49. B 如图所示的电路中，E、r、R1 已知，可变电阻R2 的最大值R (r R )2max .1( 1) 当 R2=______时，R1 的电功率P1 有最大值，最大值为______；( 2) 当 R2=______时，R2 的电功率P2 有最大值，最大值为______；( 3) 当 R2=______时，电源功率P E 有最大值，最大值为______；( 4) 当 R2=______时，电源内部消耗的功率P′有最小值，最小值为______2R1, R1 是定值电阻，答案: ( 1) P1=I IR1ER 2 r，当 R2=0 时，I 有最大值，所以2E R1P1max (Rr)12( 2) 求P2 有最大值时，可以将( R1+r) 视作电源的等效内阻，当R2=( R1+r) 时， R2 的电功率最大，P2max2E4(R1r)( 3) 电源功率2EP IE ，当 R2=0 时，P E 有最大值，E r R R1 2PEmax2ER1r( 4) 电源内部消耗的功率2E r2P IU I r ，当R2=R2max 时， P ′有最小值2(R R r)1 22E rPmin (R Rr)1 2250. B 如图所示的电路中，电阻 R1=6Ω，R2=3Ω，S 断开时，电流表示数为0. 9A，S 闭合时，电流表示数为0. 8A，则电源电动势为E=______V，内阻r=______Ω答案: 5. 76；0. 451. A 某种电池的电动势为12V，表明在电池内部，当化学能转化为______时，可使4C 电荷量的电荷具有______J 的能答案: 电能；48三、计算题 ( 14 题 12 分 f15 题 14 分，共26 分)52. B 如图所示，电源电动势为E=30V，内阻为r=1Ω，电灯上标有“6V12W ”字样，直流电动机线圈电阻R=2Ω. 若电灯恰能正常发光，求电动机输出的机械功率P灯12答案: 因为电灯恰能正常发光，所以闭合电路中的电流为I A 2AU 6灯电源的总功率为P E=IE =2×30W =60w电灯、电动机线圈电阻、电源内阻可作为纯电阻处理，它们消耗的电能全部转化为电热，电路中总的热功率为:P Q=P 灯+I2( R+r )=[ 12+22×( 2+1)] W =24w 由能量守恒定律有P E=P Q+P2( R+r )=[ 12+22×( 2+1)] W =24w 由能量守恒定律有P E=P Q+P机则电机输出的机械功率为P 机=P E-P Q=( 60- 24) W=36W53. B 如图所示电路中，R3=4Ω，电流表读数为0. 75A，电压表读数为2V，由于某一电阻断路，使电流表读数为0. 8A ，而电压表读数为 3. 2V 问:( 1) 哪一只电阻断路?( 2) 电源电动势和内电阻各多大?答案:( 1) 用排除法可判断得出R1 断路， ( 2) R1 断开后，电压表示数即为R2 上的电1.18V压故 R 421.9AR1 断开前, R2上电压为0. 75×4V =3V，而此时电压表示数为2V，故 R3 上的电压为1V ，I 3 UR331V41.4A, R1U1I32V0.76A8由 E=U 外+Ir 可得 R1 断开前 : E=3V +( 0. 75+0. 25) r①R1 断开后: E =3. 2V +0. 8r②解①、②两式可得 E =4V ，r=1Ω作业 6 闭合电路欧姆定律(2)一、选择题 ( 每小题5 分，共 50 分)54. A 单位电荷绕闭合电路一周，如外电路是纯电阻电路，外电路中产生的热量仅决定于( )A.电流的大小，且与电流的平方成正比B. 电源电动势的大小，且与电动势的大小成正比C. 路端电压的大小，且与路端电压的大小成正比D. 各部分电阻值的大小，且与电阻值成反比答案: C55. B 如图所示的电路中，当可变电阻R 的阻值增大时( )A. U AB 增大B.U AB 减小C. I R 增大D.I R 减小答案: AD56. A 如图所示的电路中，电源电动势为6V ，当开关S 接通后，灯泡L 1和 L2 都不亮，用电压表测得各部分电压是U ab=6V，U ad=0，U cd=6V ，由此可判定( )A. L1 和 L2 的灯丝都烧断了B.L1 的灯丝烧断了C. L2 的灯丝烧断了D. 变阻器R 断路答案: C57. A 如图所示为两个不同闭合电路中两个不同电源的U- I 图象，则下列说法中正确的是()A.电动势E1=E2，短路电流I1>I2B. 电动势E1=E2. 内阻 r1>r2C 电动势 E1>E2，内阻r1<r2D. 当两电源的工作电流变量相同时，电源 2 的路端电压变化较大答案: AD58. B 如图所示的电路中， A 、B、C、D 是四只相同的灯泡. 当滑动变阻器的滑动片向下滑动时，下列说法正确的是( )A. A 灯变亮B.B 灯变亮C. C 灯变亮D.D 灯变亮答案: BD59. B 一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为( )A. 1ΩB. 2ΩC. 4ΩD.8ΩE E2 2答案: C( 点拨: 由( ) 8 ( ) 28 r 2 r解得 r=4Ω)60. B 电动势为E、内阻为r 的电池与固定电阻R0、可变电阻R 串联，如图所示，设R0=r，R ab=2r . 当变阻器的滑动片自 a 端向 b 端滑动时，下列各物理量中随之减小的是( )A.电池的输出功率B. 变阻器消耗的功率C. 固定电阻R0 上消耗的功率D. 电池内电阻上消耗的功率E2答案: B( 点拨: 电池的输出功率) (R R)P出( 0 ，因为 R0=r，所以当 R 增大时，Pr R R0 出在增大；E2 变阻器消耗的功率) RP (r R R0 ，当R=R0+r 时，R 最大，故当 a 滑向b 时，P 变小；固定电阻E2P0 ( ) R ，当 R=0 时，P0 有最大值，所以当 a 向 b 滑动时，P0 在增大；电R0 上消耗的功率0r R RE2池内电阻上消耗的功率内) r ，当 R=0 时，PP (r R R0 内有最大值，所以当 a 向 b 滑动时， P 内在增大)61. B 一小型水力发电站利用两根输电线给一个小山村供电，由于住户较为分散，使输电线路较长. 若用户直接在并联输电线上安装同一规格电灯，则下列说法正确的是( )A.沿输电线靠近发电站的灯较亮B. 沿输电线远离发电站的灯较亮C. 沿输电线离发电站较远的用户越多，这些用户的灯越暗D. 所有灯亮度相同答案: AC62. B 用一组电池给一个电阻供电，发现电池发热很快，为了降低电池内部发热功率，下列可行的方法是()A.在电阻上并联多个电阻B. 在电阻上串联多个电阻C. 缩短用电时间D. 上述方法均不能减小电源内部发热功率答案: B( 点拨: 电路的总电阻越大，总电流越小，据P 内=I 2r 可知，电池的内部发热功率也减小)63. B 如图所示的电路中，当S 断开时，电源内部消耗的功率与输出功率之比为1: 3；当 S 闭合时，它们的比为1: 1, 则下列说法正确的是( )A. R1: r=1: 1B. R1: R2=2: 1C. 两次输出功率之比为1: 1D. S 断开与S 闭合时输出功率之比为3: 4答案: AD二、填空题 ( 每空 3 分，共24 分)64. B 电源要向用户输送4000W 的功率，已知输电线电阻为0. 4Ω，它所损耗的热功率是用户功率的4％，电源的端电压应是______V答案: 208V ( 点拨: P 损=4000× 4% W =160W ， P 总 =4000W +160W =4160W . 设电源的端电压为U ，则( P总，解得U=208V )2) R 1 6 0 W线U65. B 如图所示，直线 A 为电源的路端电压U 与电流I 的关系图象，直线 B 是电阻 R 的两端电压与其中电流I 的关系图象，用该电源与电阻R 组成闭合电路，则电源的输出功率为 ______W，电源的效率为______2答案 : 4 ； 66. 7%( 点拨 : 由图线 B 知R 1 . 干路电流2)E 3 R2R =22×1W =4W . 效率100%66.7%I A 2A ，输出功率P=IR r 1 0.5 R r66. B 一直流发电机G 的电动势为13V，内电阻r1=0. 1Ω，用它给一个蓄电池组充电，蓄电池组的内电阻 r 2=0. 2Ω，充电电压为 12V ，如图所示，则 :( 1) 发电机的总功率为 ______；( 2) 发电机内阻 损耗的功率为 ______；( 3) 供给电池组的总功率为 ______；( 4) 蓄电池组发热消耗的功率为 ______；( 5) 转 化为蓄电池的化学能的电功率为 ______. 2r 1) 即: 13I =12I+I 2× 0. 1 答案: 130W ；10W ；120W ；20W ；100W ( 点拨: 由能量的转化和守恒定律得 : E 1I=UI +I 2r 1=10W ( 3) 供给蓄电 所以 I=10A ( 1) 发电机的总功率 P总=E 1I=13× 10W =130W ( 2) 发电机的内耗功率为 P 内=I 2 2池组的总功率为 : P 2=U 2I =12× 10W =120W ( 4) 蓄电池组的发热功率为 : P2 内=Ir 2=10 × 0. 2W =20W ( 5) 转化为蓄电池的化学能的功率为 P 2化=P2- P2 内=100W ) 三、计算题 ( 14 题 14 分， 15 题 12 分，共 26 分)67. B 如图所示的电路中，电源电动势为10V ，R 1=4Ω，R 2=6Ω，电容C=30μF，电源 内阻忽略不计求 :( 1) 闭合开关 S ，稳定后通过电阻 R 1 的电流； ( 2) 将开 关 S 断开，再次稳定后，求通过 R 1 的总电荷量E10答案: ( 1)A 1AIR R 4 6 1 2( 2) 闭合 S 时，电容两端的电压 U 1=IR 2=6V ，断开 S 后，电容两端电压 U 2=E=10V ，所以断开 S 后. 电容器- 9 - 4有一个短时间的继续充电过程，通过 R 1 的电荷量即为△ Q=△U · C=( 10- 6) × 3× 10 C=1 . 2× 10 C 68. B 如图所示的电路中， R 1=3Ω，R 2=6Ω，R 3=1. 5Ω，C=20μF 当开关 S 断开时，电源 所释放的总功率为 2W ；当开关 S 闭合时，电源所释放的总功率为 4W求:( 1) 电源的电动势和内电阻； ( 2) 闭合 S 时，电源的输出功率；( 3) S 断开和闭合时，电容器所带的电荷量各是多少?2E答案: S 断开时 2WP 总①6 1.5 r 2ES 闭合时 P 总4W ②2 1.5 r解①、②两式得 E =4V ，r =0. 5Ω E2( 2) S 闭合时 P( ) 3.5 3.5W 出4 - 5( 3) S 断开时， U C =3V ，Q 1=CU C =6× 10CS 合上时， U ′C =0, Q 2=0作业 7电压表和电流表伏安法测电阻一、选择题 ( 每小题 5 分，共 50 分)1.19 A 关于电压表和电流表，下列说法中正确的是 ( )。

模拟电子标准作业2021（修改）《模拟电子技术》标准化作业―电气工程学院基础部班名和学号第1章二极管及其基本电路基本知识点：1。

半导体的基本概念；2.PN结的形成和导电性；3、二极管的分类及特性；4、二极管电路的分析方法重点：二极管的重要特性和典型电路的分析方法难点：二极管电路分析I.基本问题1、判断下列说法的正、误，在相应的括号内画√表示正确，画×表示错误。

（1）本征半导体是指不掺杂的纯半导体。

（）（2）掺杂半导体因含有杂质，所以在制造半导体器件时是没有用处的。

（）（3）稳压管是一种特殊的二极管，它通常工作在反向击穿状态（），它不允许工作在正向导通状态（）。

二.二极管的主要特性如下。

3、分析下示电路中硅二极管是导通还是截止的？输出电压vao＝？（a）(b)4.有四个主要参数描述调节器，分别为、、和。

5.假设当正向电流id=10mA时，二极管的正向压降UD为0.6V。

当二极管的结温降低20℃时，UD约为___。

a．0.55vb．0.6vc．0.65vd．0.75v6.电子电路中常用的半导体器件包括二极管、电压调节器、双极三极管和场效应。

制造这些设备的主要材料是半导体，如和。

7、半导体中中存在两种载流子：和。

纯净的半导体称为，它的导电能力《模拟电子技术》标准化作业―电气工程学院基础部非常糟糕。

掺杂少量其他元素的半导体称为杂质半导体。

杂质半导体分为两种类型：类型半导体——大多数载流子是；半导体型——大多数载流子都是。

当p型半导体和n型半导体结合在一起时，在两者的接合处形成接合，这是制造半导体器件的基础。

8、在杂质半导体中，多数载流子的浓度主要取决于掺入的，而少数载流子的浓度则与有很大关系。

9.当正向电压施加在PN结上时，扩散电流大于漂移电流，耗尽层为负。

当施加反向电压时，扩散电流小于漂移电流和耗尽层。

10、在常温下，硅二极管的门限电压约v，导通后在较大电流下的正向压降约v；锗二极管的门限电压约v，导通后在较大电流下的正向压降约v。

1.10分19209201—14A思考题：二极管的伏安特性上有一个死区电压。

什么是死区电压？硅管和鍺管的死区电压的典型值约为多少？19209201—14A解答：答案：二极管既然是一个PN结，它当然具有单向导电性，当外加正向电压很低时，正向电流很小，几乎为零。

当正向电压超过一定数值后，电流增长很快。

这个一定数值的正向电压成为死区。

通常，硅管的死区电压约为0.5V，鍺管约为o.iV。

19209201—14A思考题出处：秦曾煌电工学（第六版）下册，P12 14.3.1题19209201—14B计算题：如图，输入端A的电位va=+3v,B的电位Vb=0V，求输出端Y的电位Vy。

电阻R接负电源-12V。

19209201—14B解答：答案：因为A端电位比B端电位高，所以Da优先导通。

如果二极管正向压降是0.3V，则Vy=+2.7V。

当Da导通后，Db上加的是反向电压，因而截止。

在这里，Da起钳位作用，把Y端的电位钳住在+2.7V；Db起隔离作用，把输入端B和输出端Y隔离开来。

19209201—14B计算题出处:秦曾煌电工学（第六版）下册，P12 例14.3.5题②10分19209202--14A (出自《电子技术基础》国防工业出版社）问答题：什么是PN结？其主要特性是什么？（p18第二题）19209202--14A解答：通常是在一块N型（P型）半导体的局部再掺入浓度较大的三价（五价）杂质，使其变为P型（N型）半导体。

在P型半导体和N型半导体的交界面就形成了一个特殊的薄层，称为PN结。

其具有单向导电性。

当PN结上加上正向电压，即电源正极结P区，负极接N 区，此时PN结导通，相反则PN结截止。

19209202--B问答题：如电路所示，晶体管均为硅管，Ｂ=30，试分析各晶体管的的工作状态。

（P24第二题）解：（1）因为基极偏置电源+6V大于管子的导通电压，故管子发射结正偏，管子导通，基极电流：I B=（6-0.7）/5=1.06mAI C=βI B=30×1.06=31.8mA临界饱和电流：I CS=（10-U CES）/1=9.7mA因为IC>I CS,所以管子工作在饱和区（2）因为基极偏置电源-2V小于管子的导通电压，管子的发射结反偏，管子截止，所以管子工作在截止区。

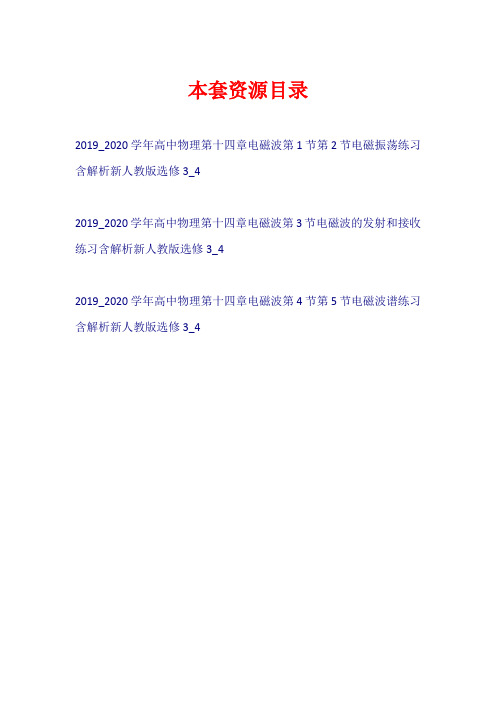

本套资源目录2019_2020学年高中物理第十四章电磁波第1节第2节电磁振荡练习含解析新人教版选修3_42019_2020学年高中物理第十四章电磁波第3节电磁波的发射和接收练习含解析新人教版选修3_42019_2020学年高中物理第十四章电磁波第4节第5节电磁波谱练习含解析新人教版选修3_4电磁振荡1．建立完整的电磁场理论并首先预言电磁波存在的科学家是( )A．法拉第B．奥斯特C．赫兹D．麦克斯韦解析：法拉第发现了电磁感应现象，奥斯特发现了电流磁效应，赫兹捕捉到了电磁波，麦克斯韦建立了电磁场理论，并预言了电磁波的存在．答案：D2．电磁波在传播过程中，始终不变的物理量有( )A．频率B．波长C．波速D．振幅解析：电磁波在传播过程中频率不变．答案：A3．(多选)下列关于电磁波的叙述中，正确的是( )A．电磁波是电磁场由发生区域向远处传播的B．电磁波在任何介质中的传播速度均为3×108 m/sC．电磁波由真空进入介质中传播时，波长变短D．电磁波不能产生干涉、衍射的现象解析：本题考查对电磁波的理解．电磁波是交替产生周期性变化的电磁场，由发生区域向远处传播，在真空中的传播速度为3×108 m/s.电磁波在传播过程中频率f不变，由于电磁波在介质中传播速度变小，据波速公式v＝λf，所以波长变短．电磁波具有波动性，能产生干涉、衍射现象，选项A、C正确答案：AC4．(多选)根据麦克斯韦的电磁场理论，以下叙述中正确的是( )A．教室中点亮的日光灯周围空间必有磁场和电场B．工作中的打点计时器必产生磁场和电场C．恒定的电场产生恒定的磁场，恒定的磁场产生恒定的电场D．电磁波在传播过程中，电场方向、磁场方向和传播方向三者互相垂直解析：教室中点亮的日光灯、工作中的打点计时器用的都是振荡电流，在其周围产生振荡磁场和电场，故选项A、B正确；恒定的电场不会产生磁场，恒定的磁场也不会产生电场，故选项C错误；电磁波是横波，电场方向、磁场方向和传播方向相互垂直，故选项D正确．答案：ABD5．(多选)关于电磁波与机械波，下列说法正确的是( )A ．电磁波传播不需要介质，机械波传播需要介质B ．电磁波在任何介质中传播速率都相同，机械波在同一种介质中传播速率都相同C ．电磁波和机械波都不能发生干涉D ．电磁波和机械波都能发生衍射解析：电磁波传播不需要介质，其波速与介质和频率都有关，而机械波传播需要介质，其传播速度只与介质有关，A 正确，B 错误；电磁波和机械波都具有波的一些特性，包括干涉和衍射，D 正确，C 错误．答案：AD6．如图所示为某时刻LC 振荡电路所处的状态，则该时刻( )A ．振荡电流i 在增大B ．电容器正在放电C ．磁场能正在向电场能转化D ．电场能正在向磁场能转化解析：从图中电容器两极板的带电情况和电流方向可知电容器正在充电，故磁场能正在向电场能转化，C 正确．答案：C7．如图所示，闭合开关S ，待电容器充电结束后，再打开开关S ，用绝缘工具使电容器两极板距离稍稍拉开一些，在电容器周围空间( )A ．会产生变化的磁场B ．会产生稳定的磁场C ．不会产生磁场D ．会产生振荡的磁场解析：两平行板电容器接入直流电源后两极板间的电压等于电源的电动势，断开电源后，电容器带电荷量不变，由电容器定义式和平行板电容器公式可得两板间电场强度E ＝U d ＝QCd＝4πkQ εr S，当用绝缘工具将两极板距离稍稍拉开一些，电容器两板间的电场不发生变化，所以不会产生磁场，C 正确．答案：C8．在LC 振荡电路中，电容器放电时间取决于( ) A ．充电电压的大小 B ．电容器存储电荷量的多少 C ．自感系数L 和电容C 的数值 D ．回路中电流的大小解析：在一个振荡周期内放电时间等于二分之一个振荡周期，即t ＝T2＝πLC ，所以放电时间取决于自感系数L 和电容C ，故选项C 正确．答案：C9．在LC 振荡电路中，线圈的自感系数L ＝2.5 mH ，电容C ＝4 μF. (1)该回路的周期多大？(2)设t ＝0时，电容器上电压最大，在t ＝9.0×10－3s 时，通过线圈的电流是增大还是减小，这时电容器是处在充电过程还是放电过程？解析：(1)T ＝2πLC ＝2×3.14× 2.5×10－3×4×10－6s ＝6.28×10－4s.(2)因为t ＝9.0×10－3 s 相当于14.33个周期，故T 4<0.33T <12T ，所以当t ＝9.0×10－3s时，LC 回路中的电磁振荡正处在第二个T4的变化过程中．由t ＝0时电容器上电压最大可得LC 振荡电路的电流变化图线如图所示．显然，在t ＝9.0×10－3s 时，即在第二个14T 内，线圈中的电流在减小，电容器正处在充电过程中．答案：(1)6.28×10－4s (2)电流减小，处于充电过程10．如图所示，LC 电路中C 是带有电荷的平行板电容器，两极板水平放置．开关S 断开时，极板间灰尘恰好静止．当开关S 闭合时，灰尘在电容器内运动．若C ＝0.4 μF，L ＝1 mH ，重力加速度为g ，求：(1)从S 闭合开始计时，经2π×10－5s 时，电容器内灰尘的加速度大小为多少？ (2)当灰尘的加速度多大时，线圈中电流最大？解析：(1)开关S 断开时，极板间灰尘处于静止状态，则有mg ＝q ·Q Cd(式中m 为灰尘质量，Q 为电容器所带的电荷量，d 为板间距离)，由T ＝2πLC ，代入数据解得T ＝4π×10－5s当t ＝2π×10－5s 即t ＝T2时，振荡电路中电流为零，电容器极板间场强方向跟t ＝0时刻方向相反，则此时灰尘所受的合力为F 合＝mg ＋q ·Q Cd＝2mg又因为F 合＝ma ，所以a ＝2g .(2)当线圈中电流最大时，电容器所带的电荷量为零，此时灰尘仅受重力，灰尘的加速度为g ，方向竖直向下．故当加速度为g ，且方向竖直向下时，线圈中电流最大．答案：(1)2g (2)加速度为g ，且方向竖直向下时电磁波的发射和接收1．(多选)当代人类的生活和电磁波紧密相关，关于电磁波，下列说法正确的是( ) A．只要把带电体和永磁体放在一起，就会在周围空间产生电磁波B．电磁波在传播过程中，波速随介质的变化而变化，但其频率是不变的C．电视机、收音机和手机所接收的信号都属于电磁波D．微波炉内所产生的微波不是电磁波，而是波长很短的机械波解析：变化的磁场、电场才能产生电磁波，A错误；电磁波的传播速度与介质有关，而频率与介质无关，B正确；电磁波能够携带信号，用于通讯、广播等，C正确；微波炉内的微波是波长较短的电磁波，D错误．答案：BC2．(多选)下列关于无线电波的叙述正确的是( )A．无线电波是波长从几十千米到几毫米的电磁波B．无线电波在任何介质中传播速度均为3.0×108 m/sC．无线电波不能产生干涉和衍射现象D．无线电波能产生干涉和衍射现象解析：无线电波的波长是从几十千米到几毫米的电磁波，故选项A正确；干涉、衍射是一切波都具有的特性，故选项C错误，D正确；无线电波由真空进入介质时，波速变小，故选项B错误．答案：AD3．在无线电广播的接收中，调谐和检波是两个必须经历的过程，下列关于接收过程的顺序，正确的是( )A．调谐→高频放大→检波→音频放大B．检波→高频放大→调谐→音频放大C．调谐→音频放大→检波→高频放大D．检波→音频放大→调谐→高频放大解析：调谐是从众多的电磁波中选出所需频率的高频信号，然后进行高频放大，再从放大后的高频信号中“检”出高频信号所承载的低频声音信号，最后将这些低频声音信号放大后通过扬声器播放出来，综上所述，A对．答案：A4．无线电广播要对电磁波进行调制的原因是( )A．只有经过调制后的高频电磁波向外辐射能量的本领才能更强B．只有经过调制后的电磁波在空间才能传播得更快C．只有经过调制后的电磁波在空间传播的波长才能不变D．只有经过调制后的高频电磁波才能把我们要告知对方的信号传递过去解析：调制是把要发射的信号“加”到高频振荡电磁波上去，频率越高，传播信息的能力越强，对电磁波进行调制的原因是要把传递的低频信号传递出去．其辐射能量的本领并没有改变，故A错，D正确；电磁波在空气中以接近光速的速度传播，速度不变，B错；由v ＝λf，知波长与波速和频率有关，C错．答案：D5．(多选)关于无线电波的传播，下列说法正确的是( )A．发射出去的电磁波，可以传到无限远处B．无线电波遇到导体，就可以在导体中激起同频率的振荡电流C．波长越短的电磁波，越接近直线传播D．移动电话是利用无线电波进行通信的解析：无线电波在传播过程中，遇到障碍物就被吸收一部分，遇到导体，会在导体内产生涡流(同频率的振荡电流)，故A错误，B正确．波长越短，传播方式越接近光的直线传播，移动电话发射或接收的电磁波属于无线电波的高频段，故C、D正确．答案：BCD6．(多选)下列说法正确的是( )A．当处于电谐振时，所有的电磁波仍能在接收电路中产生感应电流B．当处于电谐振时，只有被接收的电磁波才能在接收电路中产生感应电流C．由调谐电路接收的感应电流，再经过耳机就可以听到声音了D．由调谐电路接收的感应电流，再经过检波、放大，通过耳机才可以听到声音解析：任何一种电磁波都可以在接收电路中激起振荡电流，只有频率等于接收电路固有频率的电磁波激起的振荡电流最强烈，A对，B错；接收到的电磁波必须再经过检波、放大才能得较强的声音信号，C错，D对．答案：AD7．在LC振荡电路的电容器两极板距离减小后与某一外来电磁波发生电谐振，那么LC 振荡电路原来的周期T1与外来的电磁波的周期T2的关系是( )A．T1>T2B．T1<T2C．T1＝T2D．都有可能解析：由T＝2πLC和C＝εr S4πkd可知，当d减小时，T增大，则T1<T2.答案：B8．(多选)用一平板电容器和一个线圈组成LC振荡电路，要增大发射电磁波的波长，可采用的做法是( )A ．增大电容器两极板间的距离B ．减小电容器两极板间的距离C ．减小电容器两极板正对面积D ．在电容器两极板间加入电介质解析：由λ＝c f知，要增大发射电磁波的波长，必须减小振荡电路的振荡频率，由f ＝12πLC可知，要减小频率，就必须增大电容器的电容C 或电感L ，由C ＝εr S4πkd ，可判断选项B 、D 操作满足要求．答案：BD9．LC 振荡电路电容器的电容为3×10－5μF，线圈的自感系数为3 mH ，它与开放电路耦合后，求：(1)发射出去的电磁波的频率是多大？ (2)发射出去的电磁波的波长是多大？解析：LC 振荡电路与开放电路耦合后，振荡电路中产生的高频振荡电流通过两个电路线圈间的互感作用，使开放电路中也产生同频率的振荡电流，振荡电流在开放电路中激发出无线电波，向四周发射，所以发射出电磁波的频率就等于LC 振荡电路中电磁振荡的频率．(1)发射出去的电磁波的频率f ＝12πLC ＝12π3×10－3×3×10－5×10－6Hz≈530 kHz. (2)发射出去的电磁波的波长λ＝c f ＝3.0×108530×103m≈566 m.答案：(1)530 kHz (2)566 m10．收音机调谐回路中可变电容器旋到电容为100 pF 时能收到波长为300 m 的电磁波，如果要收到波长为240 m 的电磁波，可变电容器的电容要调为多少？这个回路的自感系数为多少？解析：根据v ＝λf 和f ＝12πLC ，有λ＝v ·2πLC ， 其中v ＝3×108m/s ，则300＝3×108×2πL ×100×10－12240＝3×108×2πLC ′解得：L ≈2.5×10－4H ，C ′＝64 pF. 答案：64 pF 2.5×10－4H电磁波谱[A组素养达标]1．下列说法正确的是( )A．只有物体温度较高时才能向外辐射红外线B．紫外线的主要作用是热作用C．可见光比红外线容易发生衍射现象D．X射线穿透力强，可用来进行人体透视解析：任何物体在任何温度下均会向外辐射红外线，A错误；紫外线的主要作用是化学作用和荧光作用，B错误；可见光的波长小于红外线的波长，故可见光相对红外线不容易发生衍射现象，C错误；X射线穿透力强，医学上常用于透视人体，D正确．答案：D2．下列关于紫外线的说法正确的是( )A．照射紫外线可增进人体对钙的吸收．因此，人们应尽可能多地接受紫外线的照射B．一切高温物体发出的光都含有紫外线C．紫外线有很强的荧光效应，常被用来防伪D．紫外线有杀菌消毒的作用，是因为其有热效应解析：由于紫外线具有较高的能量，故杀菌能力较强，在医疗上有其应用，但是过多地接受紫外线的照射，对人体来说也是有害的，所以A、D不正确；并不是所有的高温物体发出的光都含有紫外线，所以B不正确；紫外线有很强的荧光效应，可用来防伪，故C正确．答案：C3．根据电磁波谱选出下列各组电磁波，其中频率互相交错重叠，且波长顺序由短到长排列的是( )A．微波、红外线、紫外线B．γ射线、X射线、紫外线C．紫外线、可见光、红外线D．紫外线、X射线、γ射线解析：红外线与紫外线在电磁波谱中不相邻，更不会频率重叠，A错误．紫外线、可见光、红外线虽相邻，但它们三者间有明确的界线，频率也不相重叠，C错误．在电磁波谱中紫外线、X射线、γ射线有重叠，γ射线波长最短，紫外线波长最长，故B正确，D错误．答案：B4．一种电磁波入射到半径为1 m的孔上，可发生明显的衍射现象，这种波属于电磁波谱中的( )A．可见光B．γ射线C．无线电波D．紫外线解析：一种波发生明显衍射现象的条件是：障碍物或孔的尺寸大小跟光的波长差不多或比波长还要小．电磁波中的无线电波波长范围是10－3～104 m，红外线波长范围是10－7～10－3 m，可见光、紫外线、γ射线的波长更短，所以只有无线电波才符合条件答案：C5．间谍卫星上装有某种遥感照相机，可用来探测军用和民用目标．这种照相机能拍到晚上关灯行驶的汽车，即使车辆离开，也瞒不过它．这种遥感照相机敏感的电磁波属于( ) A．可见光波段B．红外波段C．紫外波段D．X射线波段解析：所有的物体都能发出红外线，热的物体的红外线辐射比冷的物体的强，间谍卫星上装的遥感照相机，实际上是红外线探测器，它能在较冷的背景上探测出较热物体的红外线辐射，这是红外线摄影的基础．再者，红外线波长比其他波(如可见光、紫外线、X射线)的波长长，有较好地穿透云雾的能力，故B正确．而其他选项的光不具备以上特点，故A、C、D错误．答案：B6．雷达是用来对目标进行定位的现代化定位系统，海豚也具有完善的声呐系统，它能在黑暗中准确而快速地捕捉食物，避开敌害，远远优于现代化的无线电系统．海豚的定位、雷达的定位分别利用了自身发射的( )A．电磁波次声波B．红外线光线C．次声波红外线D．超声波电磁波解析：海豚能发射超声波，它是一种频率高于2×104Hz的声波，它的波长非常短，因而能定向发射，而且在水中传播时因能量损失小，要比无线电波和广播传播得远．海豚就是靠自身发出的超声波的回声，在混浊的水里准确确定远处小鱼的位置而猛冲过去吞食的．雷达是一个电磁波的发射和接收系统，因而是靠发射电磁波来定位的．答案：D7．验钞机发出的“光”能使钞票上的荧光物质发光；家用电器的遥控器发出的“光”，能用来控制电风扇、电视机、空调器等电器的开启与关闭．对于它们发出的“光”，下列说法中正确的是( )A．验钞机和遥控器发出的“光”都是紫外线B．验钞机发出的“光”是紫外线，遥控器发出的“光”是红外线C．验钞机和遥控器发出的“光”都是红外线D．验钞机发出的“光”是红外线，遥控器发出的“光”是紫外线解析：紫外线可以使钞票上的荧光物质发光，所以可以做成验钞机，红外线可以用在遥控器上，遥控器发出红外线，实现了无线控制家中的用电器，方便人们的生活．答案：B8．我国“空警－2000”预警机上装备有多功能三坐标多普勒脉冲雷达，可进行全向探测，主要用于发现和跟踪空中与水面目标，工作频率为1.2×109～1.4×109Hz.对空中目标的最远探测距离为470 km，该机的雷达系统可同时跟踪60～100个空中目标，并对战术空军的10架飞机实施引导．下列关于该脉冲雷达的说法正确的是( )A．脉冲雷达采用的是X射线B．脉冲雷达采用的是微波C．预警机高速飞行时，发射的脉冲信号传播速率可能大于光在真空中的速率D．增大它的振荡电路可变容器的电容，可增大雷达的工作频率解析：脉冲雷达是利用微波测速、测距的，其传播速率等于光速，故A、C选项错误，B 选项正确；由T＝2πLC可知，增大振荡电路的电容，其周期变大，工作频率减小，故D 选项错误．答案：B9．下面列出了一些医疗器械的名称和这些器械运用的物理现象．请将相应的字母填写在运用这些现象的医疗器械后面的空格上．(1)X光机________．(2)紫外线灯________．(3)理疗医用“神灯”照射伤口，可使伤口愈合得较好．这里的“神灯”是利用________．A．光的全反射B．紫外线具有很强的荧光作用C．紫外线具有杀菌消毒作用D．X射线有很强的穿透能力E．红外线具有显著的热作用F．红外线波长较长，易发生衍射解析：(1)X光机是用来透视人的体内器官的，因此需要具有较强穿透能力的电磁波，但又不能对人体造成太大的伤害，因此采用了X射线．(2)紫外线灯主要是用来杀菌消毒的．因此，它应用的是紫外线的杀菌作用，而非荧光作用．(3)“神灯”又称红外线灯，主要是用于促进局部血液循环，它利用的是红外线的热效应，使人体局部受热，血液循环加快．答案：(1)D (2)C (3)E[B组素养提升]10．(多选)关于电磁波谱，下列说法正确的是( )A．电磁波中最容易表现出干涉、衍射现象的是无线电波B．红外线、紫外线、可见光是原子的外层电子受激发后产生的C．伦琴射线和γ射线是原子的内层电子受激发后产生的D．红外线的显著作用是热作用，温度较低的物体不能辐射红外线解析：波长越长的无线电波波动性越显著，干涉、衍射现象越易发生；从电磁波产生的机理可知γ射线是原子核受激发后产生的；不论物体温度高低都能辐射红外线，物体的温度越高，它辐射的红外线越强．答案：AB11．(多选)关于生活中遇到的各种波，下列说法不正确的是( )A．电磁波可以传递信息，声波不能传递信息B．手机在通话时涉及的波既有电磁波又有声波C．太阳光中的可见光和医院“B超”中的超声波传播速度相同D．遥控器发出的红外线波长和医院“CT”中的X射线波长相同解析：电磁波可以传递信息，声波也能传递信息，A错误；手机在通话时，涉及的波既有电磁波又有声波，B正确；太阳光中的可见光的传播速度远大于医院“B超”中的超声波的传播速度，C错误；遥控器发出的红外线波长大于医院“CT”中的X射线波长，故D错误．答案：ACD12．(多选)许多光学现象在科学技术上得到了应用，以下对一些应用的解释，正确的是( )A．紫外验钞机是利用紫外线的化学作用B．X光透视利用的是光的衍射现象C．工业上的金属探伤利用的是γ射线具有极强穿透能力D．红外遥感技术利用了一切物体都在不停地辐射红外线的现象解析：紫外验钞机是利用紫外线照射印刷在钞票上的荧光文字，发出可见光，使这些文字能被肉眼看到，利用了紫外线的荧光效应，A项错误．X射线具有较强的穿透能力，在医学上用它来透视人体，检查病变和骨折情况，B项错误．γ射线具有极强的穿透能力，工业上的金属探伤就是利用这个原理，C项正确．一切物体都在不停地辐射红外线，红外遥感技术就是利用这个原理，D项正确．答案：CD[C组学霸冲刺]13．某高速公路自动测速仪装置如图甲所示，雷达向汽车驶来的方向发射不连续的电磁波，每次发射时间为10－6 s，相邻两次发射时间间隔为t.当雷达向汽车发射无线电波时，在显示屏上呈现一个尖波形；在收到反射回来的无线电波时，在显示屏上呈现第二个尖波形．根据两个波形的距离，可以计算出汽车距雷达的距离，根据自动打下的纸带(如图乙所示)，可求出车速．请根据t 1、t 2、t 、c 求出汽车车速的表达式．解析：第一次测量时汽车距雷达的距离s 1＝ct 12，第二次测量时汽车距雷达的距离s 2＝ct 22，两次发射时间间隔为t ，则汽车车速v ＝s t ＝s 1－s 2t ＝c (t 1－t 2)2t . 答案：v ＝c (t 1－t 2)2t。

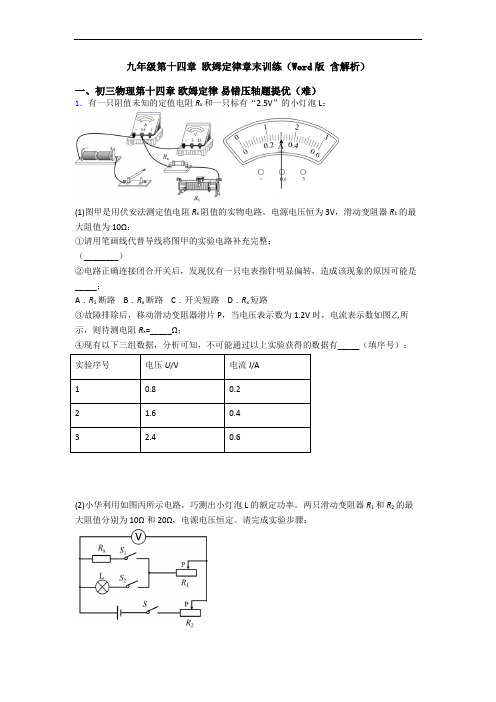

九年级第十四章欧姆定律章末训练（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。
