civil3d-学习指南-5-civil3d路线

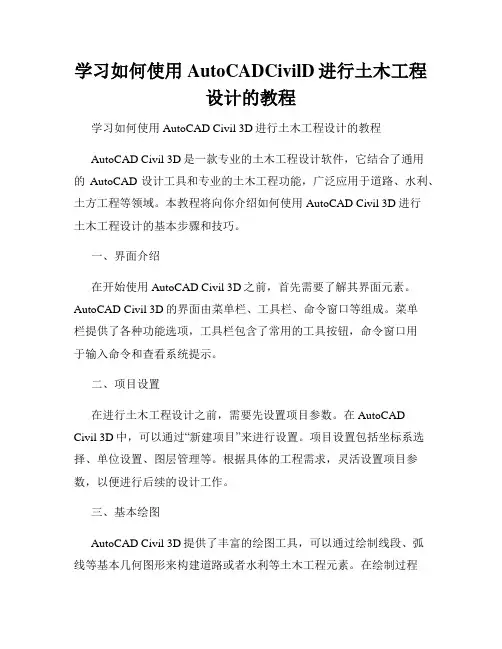

学习如何使用AutoCADCivilD进行土木工程设计的教程学习如何使用AutoCAD Civil 3D进行土木工程设计的教程AutoCAD Civil 3D是一款专业的土木工程设计软件，它结合了通用的AutoCAD设计工具和专业的土木工程功能，广泛应用于道路、水利、土方工程等领域。

本教程将向你介绍如何使用AutoCAD Civil 3D进行土木工程设计的基本步骤和技巧。

一、界面介绍在开始使用AutoCAD Civil 3D之前，首先需要了解其界面元素。

AutoCAD Civil 3D的界面由菜单栏、工具栏、命令窗口等组成。

菜单栏提供了各种功能选项，工具栏包含了常用的工具按钮，命令窗口用于输入命令和查看系统提示。

二、项目设置在进行土木工程设计之前，需要先设置项目参数。

在AutoCADCivil 3D中，可以通过“新建项目”来进行设置。

项目设置包括坐标系选择、单位设置、图层管理等。

根据具体的工程需求，灵活设置项目参数，以便进行后续的设计工作。

三、基本绘图AutoCAD Civil 3D提供了丰富的绘图工具，可以通过绘制线段、弧线等基本几何图形来构建道路或者水利等土木工程元素。

在绘制过程中，可以通过指定精确的坐标值或者使用辅助工具实现精确绘图。

此外，还可以通过镜像、平移、旋转等命令进行图形编辑。

四、地形创建在土木工程设计中，地形是一个重要的要素。

AutoCAD Civil 3D提供了地形创建的功能，可以通过导入点云数据或者导入现有线框数据来生成地形模型。

在地形创建完成后，可以通过平台剖面等功能对地形进行进一步分析和处理。

五、道路设计道路设计是土木工程设计中最常见的任务之一。

AutoCAD Civil 3D 提供了强大的道路设计功能，包括纵断面设计、横断面设计、曲线设计等。

通过设置合适的参数，可以自动生成道路轴线、边坡、路基等要素，并进行可视化展示。

六、水利设计除了道路设计，AutoCAD Civil 3D还可以进行水利工程设计。

Civil3D 操作学习大纲1简介1、所属工程建设软件集，civil 3d、infraworks、cad等2、可应用于与曲面相关设计，地形高度、坡向、汇流分析，地质，道路转弯半径分析，工程量统计，场地处理，雨水管网2导入设定导入中国本地化模板3几何空间点3.1导入点Txt、csv（excel）3.2自定义导入点文件格式3.3自定义点样式可以采用自定义cad块3.4点标签添加默认点标签自定义点标签3.5点编组按描述等要素筛选分类显示点，显示优先级从上到下（可调整）4曲面4.11、创建曲面常规采用高程点及等高线创建曲面，高程点读取图形对象，等高线直接添加2、开挖边界显示曲面特性可取消添加的边界3、创建体积曲面计算体积5要素线可指定高程创建要素线6放坡先创建放坡、再创建填充、不然中间空的，可计算体积自动调整平台高程，挖填方平衡打不开放坡体积工具——在场地——放坡组——放坡组特性勾选7线路标签1）水利设计桩号样式8纵断面1、水面直接采用文件创建纵断面纵断面文件样例0 100.2350 104.2100 109.0150 102.63200 98.12250 102.45300 105.82、调整纵断面线样式1）创建不同图层放到图层里改曲线样式2）纵断面挖方、填方段填充：选择纵断面——纵断面特性——填充——造型样式——视图方向选纵断面3、纵断面投影原则？4、纵断面样式修改1）选中文字右键“编辑标注样式”，修改标注栏2）选中纵断面右键“编辑纵断面特性”，修改显示高程范围3）数据栏调整4）表文字修改？5、纵断面图线型标注方式？6、几何空间点和三维多段线投影到纵断面图7、将纵断面图分段9部件编辑器（API）1、保存的PKT文件无法打开·2、常用函数可搜索帮助“API函数”P1 (AP1) 类P1.X——P1到原点水平距离，右为正、左为负P1.Y——P1到原点垂直距离，上为正、下为负P1.Offset——装配基线到原点水平距离，右为正、左为负P1.Elevation——P1相对于0的高程P1.DistanceTo(“P2”)——P1到P2距离，正值P1.SlopeTo(“P2”)——P1到P2坡度，上坡正、下坡负Isvalid——返回true或false3、和地形线围城造型？4、简单部件问题圈圈、不能生成道路（找不到交点）5、表土剥离可使用自带部件6、等厚部件7点代码、连接代码用于后期标注、生成道路轮用点代码、生成曲面用10横断面1、创建采样线1）采样线勾选目标要素（左右岸）2）编辑样本宽度，覆盖左右岸2、创建横断面横断面比例调整？3、计算土方要先创建道路曲面计算工程量边界选作为外部边界的道路范围横断面更多采样源，加入堤防曲面11堤防曲面堤防曲面异形，曲面特性修改网格边长。

学会使用AutoCADCivil3D进行道路设计与规划自动卡尔·雪佛龙民用3D（AutoCAD Civil 3D）是一种专业的计算机辅助设计与规划软件，广泛应用于道路设计与规划领域。

本文将介绍如何学会使用AutoCAD Civil 3D进行道路设计与规划，内容分为以下几个章节：基础知识、设计流程、功能模块、案例分析和未来发展。

第一章基础知识在开始学习AutoCAD Civil 3D之前，有一些基础知识是必要的。

首先，了解道路设计与规划的相关标准和规范是非常重要的。

常用的规范包括公路工程设计规范、城市道路设计及交通设施施工规范等，针对不同地区和国家的规范可能会有所区别，需要根据具体情况进行学习。

其次，掌握AutoCAD Civil 3D软件的基本操作技巧是必不可少的。

AutoCAD Civil 3D具有复杂的界面和众多的功能，熟练掌握绘图、编辑、分析和输出等基本操作是进行道路设计与规划的基础。

第二章设计流程道路设计与规划是一个复杂的过程，需要按照一定的流程进行。

一般而言，道路设计与规划的主要流程包括：收集数据、建立基准、确定路线、地形分析、设计道路和输出设计结果等。

首先，通过实地调查或获取现有数据，收集道路设计与规划所需要的相关数据，包括地形图、道路交通量、材料等。

然后，根据收集到的数据，建立起适用的基准，以便进行后续的设计工作。

基准可以包括地理坐标系统、高程基准和控制点等。

接下来，根据道路的起点和终点，进行道路的线路选择和确定。

根据规划要求、土地利用和环境条件等因素，确定道路的走向和纵断面等。

在确定了道路的线路后，需要进行地形分析。

利用AutoCAD Civil 3D的地形建模功能，将收集到的地形数据进行处理，并生成相应的地形模型。

在完成地形分析之后，可以进行道路的详细设计。

根据确定的道路线路，进行道路的横断面设计、交叉口设计和排水设计等。

最后，根据需求，可以通过AutoCAD Civil 3D的输出功能，将设计结果导出为纸质图纸或者数字文件。

简单易懂的AutoCADCivil3D使用教程AutoCAD Civil 3D是一款专业的土木工程设计软件，广泛应用于道路、桥梁和水利工程等领域。

本教程将详细介绍AutoCAD Civil 3D的基本操作和常用功能，帮助初学者快速上手使用该软件。

第一章：软件介绍AutoCAD Civil 3D是Autodesk公司开发的一款基于AutoCAD平台的土木工程设计软件。

它结合了CAD和GIS（地理信息系统）的功能，以及专门用于土木工程设计的工具和功能，使得土木工程的设计和分析更加高效精准。

第二章：界面与基本操作介绍AutoCAD Civil 3D的界面和常用工具的功能。

包括工具栏、菜单栏、命令窗口等界面元素的介绍，以及如何进行画线、选择对象、移动和复制等基本操作。

第三章：坐标系与数据管理解释坐标系在土木工程设计中的重要性，并介绍常用的坐标系类型。

同时，介绍如何创建和编辑坐标系，以及如何导入和管理地理空间数据。

第四章：地形建模与分析介绍如何使用AutoCAD Civil 3D进行地形建模和分析。

包括导入地形数据、创建TIN模型、生成地形剖面和填方挖方等操作。

第五章：道路设计详细讲解如何使用AutoCAD Civil 3D进行道路设计。

包括导入道路数据、创建对齐、设计纵断面和横断面、生成道路平面图等操作。

第六章：水利工程设计介绍如何利用AutoCAD Civil 3D进行水利工程设计。

包括创建河道、调整河滩线、设计泄洪和水位计算等操作。

第七章：桥梁设计介绍如何使用AutoCAD Civil 3D进行桥梁设计。

包括创建桥梁模型、设计桥墩和桥面、进行桥梁分析和荷载计算等操作。

第八章：地下管网设计详细讲解如何使用AutoCAD Civil 3D进行地下管网设计。

包括创建管道、设置管材和管线属性、进行水力分析和流量计算等操作。

第九章：标注与图形输出介绍如何使用AutoCAD Civil 3D进行标注和图形输出。

道路模型道路模型是Civil3D2007中的最新的强大功能。

它能够设计公路、铁路、沟渠、桥梁或其它任何与曲面关联设计的地物。

首先创建曲面、路线和纵断面，然后才能创建道路模型。

就像Civil3D2007中的其它对象一样，如果您修改了与道路关联的曲面，或是编辑了路线或纵断面，道路模型自身也会动态更新。

道路建模中的核心设计内容是装配。

装配是指道路的典型横断面，是由相互连接的部件所组成。

装配被铺设到路线上指定的里程范围。

使用附加的路线定义，也可以设计水平过渡段或者道路上附属的内容，例如中间带。

如果为路线指定了超高数据，那么当装配被铺设到路线上时，它也可以进行超高。

部件是组成装配的基本成分。

它包括点、连接和造型代码，它们定义了道路模型中的抽象数据：点代码可以输出成点，连接定义了造型之间的平面，而造型表示封闭的轮廓，并且可以单独计算各自的体积（例如缘石、路面等）。

从技术上来讲，它们是通过VBA代码而创建的。

但是Autodesk提供了大量的缺省代码来涵盖多种领域。

并且在这些种类繁多的部件中可以设定宽度、高度、坡度等参数。

一旦道路对象被创建了，您就可以从它生成曲面、把模型中的要素线输出为路线或多段线，或者输出模型中指定位置的点。

同时也可以使用道路横断面工具来查看您的设计。

要了解关于创建部件的更多信息，请参阅AutodeskCivil3D2007帮助文件中的文档：AutodeskCivil3D2007SubassemblyHelp和CreatingSubassemblies。

部件目录在Civil3D2007中，提供了预定义的部件库，并且使用目录进行分类管理。

（您可以从6_ProfileComplete.dwg开始工作）1.确认选中菜单“常规>工具选项板窗口”，工具空间选项板上已经放置了常用的一些道路部件。

2.在菜单“常规>目录”，打开“道路建模目录（公制）”，其中包含更多的装配内容，这里您可以看到多种预定义的部件类别。

AutoCADCivil3D道路设计与量算教程AutoCAD Civil 3D是一款专业的土木工程设计软件，广泛应用于道路工程中的设计与量算。

本教程将介绍如何使用AutoCAD Civil 3D进行道路设计与量算，分为以下几个章节进行详细讲解。

第一章：软件介绍与界面概述AutoCAD Civil 3D是由Autodesk公司开发的一款道路工程设计软件，它融合了CAD和GIS技术，能够实现道路设计与量算的全过程。

在本章中，我们将介绍软件的基本功能，并对其用户界面进行详细说明，包括工作空间、工具栏、命令窗口等。

第二章：基础数据导入与处理在开始道路设计之前，需要导入地理信息数据，并进行处理。

本章将介绍如何导入各种格式的地理信息数据，如DEM（数字高程模型）、地类数据等，并对其进行处理和编辑，以便在设计中使用。

同时，还将介绍如何设置坐标系和单位，以确保数据的准确性。

第三章：道路几何设计道路几何设计是道路设计的核心部分，它包括纵断面和横断面设计。

本章将详细介绍如何使用AutoCAD Civil 3D进行道路纵断面和横断面的设计，并对设计参数进行调整和优化。

同时，还将介绍如何绘制轴线和辅助线，以及如何添加坡度和曲线等要素。

第四章：交通马路线设计与量算交通马路线设计是道路设计中的重要环节，它包括车道划分、交叉口设计、上下匝道设计等。

本章将介绍如何使用AutoCAD Civil 3D进行交通马路线设计，并对设计参数进行调整和优化。

同时，还将介绍如何进行量算，包括道路长度、路段坡度等指标的计算与分析。

第五章：道路标志与标线设计道路标志与标线是道路设计中的重要组成部分，它们对于交通安全起着至关重要的作用。

本章将介绍如何使用AutoCAD Civil3D进行道路标志与标线的设计，并对设计进行调整和优化。

同时，还将介绍如何进行标志和标线的量算，以及如何生成相应的图件。

第六章：道路剖面设计与断面量算道路剖面设计是道路设计中的重要环节，它直接影响道路的排水和舒适性。

AutoCADCivil3D土木工程软件使用教程第一章：软件介绍AutoCADCivil3D是一款专为土木工程设计和建模而开发的软件。

它结合了AutoCAD的绘图和建模功能，以及针对土木工程设计的一些特殊功能，能够帮助工程师更高效地进行道路、管道和其他基础设施的设计和分析。

第二章：软件安装与配置在开始使用AutoCADCivil3D之前，首先需要进行软件的安装和配置。

用户可以从官方网站下载安装程序，并按照提示进行安装。

安装完成后，还需要进行一些基本的配置，如选择默认单位和设置工程文件的保存路径等。

第三章：界面与工具栏AutoCADCivil3D的界面与AutoCAD类似，都具有标准的绘图界面和工具栏。

在界面的顶部是菜单栏，包含了各种功能菜单；左侧是绘图工具栏，可以选择不同的绘图工具进行绘制；右侧是属性编辑器，用于编辑图形属性；底部是命令窗口，可以输入命令并查看命令的执行结果。

第四章：基本绘图命令AutoCADCivil3D提供了丰富的绘图命令，可以用于绘制各种道路、管道等土木工程图形。

其中常用的命令包括直线命令、圆弧命令、多段线命令等。

用户可以通过快捷键或者在命令窗口中输入命令来调用这些绘图命令，然后根据提示进行绘制。

第五章：地形数据导入在土木工程设计中，地形数据是非常重要的一部分。

AutoCADCivil3D提供了导入地形数据的功能，可以将现实世界中的地形数据导入软件中进行分析和设计。

用户可以导入实测数据或者通过公开的地形数据获取工具获取现有的地形数据，然后在软件中进行处理和分析。

第六章：道路设计AutoCADCivil3D提供了道路设计的功能，可以帮助工程师进行道路的纵断面设计、边坡设计、横断面设计等。

用户可以通过绘制基准线和设置设计参数，自动生成道路的各个部分，并进行必要的调整和修正。

第七章：管道设计管道设计是土木工程中的重要一环，AutoCADCivil3D提供了一套完整的管道设计工具。

civil3d-学习指南-介绍及界面介绍欢迎来到Autodesk激动人心的新产品：Civil 3D 2007。

在此产品中使用了最新的软件技术，提供了完全革新的解决方案，使得土木工程设计和场地开发的过程变得更简单、更智能、更快速。

因此，设计人员有更多的时间来探寻项目的最佳方案，同时显著的缩短整个项目的设计周期。

Autodesk Civil 3D 2007架构在AutoCAD 2007之上，并集成了Autodesk Map 3D 2007。

也就是说，它完全包含了AutoCAD 2007和Map 3D 2007的全部功能，同时提供了土木工程设计方面的专业功能。

描述Civil 3D 2007时，核心的特性是交互性，这意味着几个层次：样式– Civil 3D 2007中的所有设计要素都是基于样式的。

只需简单的改变对象的样式，立刻改变了它的显示方式、标签以及行为。

Civil 3D 2007中的样式和设计允许您集成CAD制图标准，因此可以很轻松的维持一致性。

动态关联–设计过程中创建的要素经常是相互关联的。

例如，道路的纵剖面是依赖于地形曲面和水平路线。

Civil 3D 2007能够保持它们的相互关系，并且当设计要素变更时，自动更新所有相关的内容，包括有关的图形和标注。

因此，您能够把精力专注于设计过程而不是几何制图。

数据交换–Autodesk与全球的合作伙伴共同制订了土木工程领域的标准数据交换格式LandXML，它可以用文本方式精确的记录土木工程的专业数据，因此可以很容易的和其它应用程序之间交换数据。

关于更多信息，请访问GIS数据集成- Civil 3D 2007集成了Map 3D 2007的功能，因此能够导入/导出多种常用的GIS数据格式，包括Arc/Info，MapInfo，Microstation等软件的数据格式，并提供了强大的GIS分析工具在这个入门培训中，您将通过完成一些简单练习，学到Civil 3D 2007中的许多强大功能。

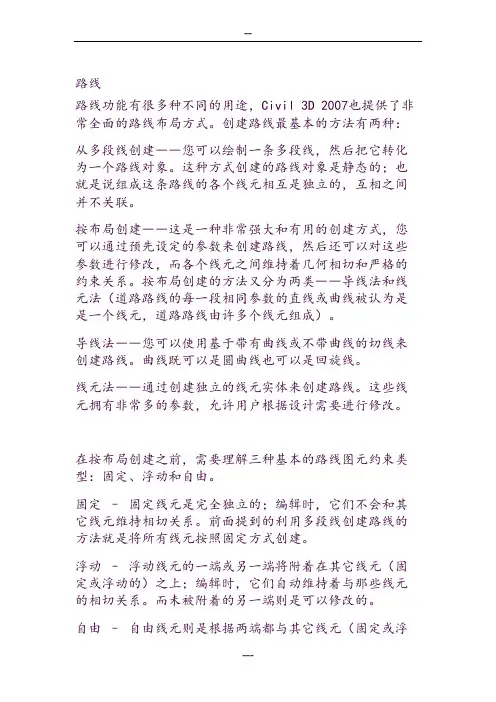

路线路线功能有很多种不同的用途，Civil 3D 2007也提供了非常全面的路线布局方式。

创建路线最基本的方法有两种：从多段线创建――您可以绘制一条多段线，然后把它转化为一个路线对象。

这种方式创建的路线对象是静态的；也就是说组成这条路线的各个线元相互是独立的，互相之间并不关联。

按布局创建――这是一种非常强大和有用的创建方式，您可以通过预先设定的参数来创建路线，然后还可以对这些参数进行修改，而各个线元之间维持着几何相切和严格的约束关系。

按布局创建的方法又分为两类――导线法和线元法（道路路线的每一段相同参数的直线或曲线被认为是是一个线元，道路路线由许多个线元组成）。

导线法――您可以使用基于带有曲线或不带曲线的切线来创建路线。

曲线既可以是圆曲线也可以是回旋线。

线元法――通过创建独立的线元实体来创建路线。

这些线元拥有非常多的参数，允许用户根据设计需要进行修改。

在按布局创建之前，需要理解三种基本的路线图元约束类型：固定、浮动和自由。

固定–固定线元是完全独立的；编辑时，它们不会和其它线元维持相切关系。

前面提到的利用多段线创建路线的方法就是将所有线元按照固定方式创建。

浮动–浮动线元的一端或另一端将附着在其它线元（固定或浮动的）之上；编辑时，它们自动维持着与那些线元的相切关系。

而未被附着的另一端则是可以修改的。

自由–自由线元则是根据两端都与其它线元（固定或浮动的）相切而确定的。

自由直线线元不能编辑，因为两个对象之间的切线方案只有一种。

而对于自由曲线线元，您可以修改它的半径，而不是修改其附着点的位置。

创建路线为了简单起见，在课程中，您可以根据预先定义好的数据来创建一条路线。

打开“4_Alignment Start.dwg”，图上有几个绘制好的点，您可以从它们开始工作。

首先用导线法绘制路线：1.菜单“路线 > 按布局创建”。

2.在名称栏中输入“Road”。

3.“起点里程”可定制道路起点桩号的里程，我们输入“1000”。

路线路线功能有很多种不同的用途，Civil 3D 2007也提供了非常全面的路线布局方式。

创建路线最基本的方法有两种：从多段线创建――您可以绘制一条多段线，然后把它转化为一个路线对象。

这种方式创建的路线对象是静态的；也就是说组成这条路线的各个线元相互是独立的，互相之间并不关联。

按布局创建――这是一种非常强大和有用的创建方式，您可以通过预先设定的参数来创建路线，然后还可以对这些参数进行修改，而各个线元之间维持着几何相切和严格的约束关系。

按布局创建的方法又分为两类――导线法和线元法（道路路线的每一段相同参数的直线或曲线被认为是是一个线元，道路路线由许多个线元组成）。

导线法――您可以使用基于带有曲线或不带曲线的切线来创建路线。

曲线既可以是圆曲线也可以是回旋线。

线元法――通过创建独立的线元实体来创建路线。

这些线元拥有非常多的参数，允许用户根据设计需要进行修改。

在按布局创建之前，需要理解三种基本的路线图元约束类型：固定、浮动和自由。

固定–固定线元是完全独立的；编辑时，它们不会和其它线元维持相切关系。

前面提到的利用多段线创建路线的方法就是将所有线元按照固定方式创建。

浮动–浮动线元的一端或另一端将附着在其它线元（固定或浮动的）之上；编辑时，它们自动维持着与那些线元的相切关系。

而未被附着的另一端则是可以修改的。

自由–自由线元则是根据两端都与其它线元（固定或浮动的）相切而确定的。

自由直线线元不能编辑，因为两个对象之间的切线方案只有一种。

而对于自由曲线线元，您可以修改它的半径，而不是修改其附着点的位置。

创建路线为了简单起见，在课程中，您可以根据预先定义好的数据来创建一条路线。

打开“4_Alignment Start.dwg”，图上有几个绘制好的点，您可以从它们开始工作。

首先用导线法绘制路线：1. 菜单“路线> 按布局创建”。

2. 在名称栏中输入“Road”。

3. “起点里程”可定制道路起点桩号的里程，我们输入“1000”。

学习使用AutoCADCivil3D进行道路和交通设计AutoCAD Civil 3D是一款专业的道路和交通设计软件。

它集成了CAD绘图的强大功能以及道路和交通工程的专业设计工具，在道路设计领域具有很大的应用价值。

本文将从道路设计的不同阶段入手，分别介绍如何使用AutoCAD Civil 3D进行道路和交通设计。

第一章：道路纵断面设计道路纵断面设计是道路设计的关键环节之一，它决定了道路的起伏和沿线的坡度。

在AutoCAD Civil 3D中，可以通过设置道路的起点和终点以及各个断点的坡度和高程，快速生成道路的纵断面。

此外，还可以使用交叉坡、平台和护坡等功能进行辅助设计，确保道路纵断面的平稳和安全。

第二章：道路横断面设计道路横断面设计是指道路在平面上的剖面设计，它决定了道路的宽度和横向变化。

在AutoCAD Civil 3D中，可以根据道路的布置和交通需求，快速生成道路的横断面。

可以通过设置挡墙、人行道和绿化带等功能，对道路横断面进行优化设计，提高道路的功能性和美观性。

第三章：道路曲线设计道路曲线设计是指道路在平面上的弯曲程度和转弯半径的确定。

在AutoCAD Civil 3D中，可以通过设置道路的切线和曲率来快速生成道路的曲线设计。

可以使用圆曲线、布尔曲线和过渡曲线等曲线类型，对道路的曲线段进行调整和优化，确保道路的平稳和安全。

第四章：道路平面布置设计道路平面布置设计是指道路在水平面上的位置和形状布置。

在AutoCAD Civil 3D中，可以通过设置道路的中线、边线和交叉口位置等参数，快速生成道路的平面布置设计。

可以使用平行线、偏移线和交叉口设计等功能，对道路的平面布置进行调整和优化，提高道路的通行能力和交通安全性。

第五章：交通设施设计交通设施设计是指道路上的交通标志、交通信号灯和路缘设施等的设计。

在AutoCAD Civil 3D中，可以根据不同的道路类型和交通需求，快速添加和布置各种交通设施。

路线路线功能有很多种不同的用途，Civil 3D 2007也提供了非常全面的路线布局方式。

创建路线最基本的方法有两种：从多段线创建――您可以绘制一条多段线，然后把它转化为一个路线对象。

这种方式创建的路线对象是静态的；也就是说组成这条路线的各个线元相互是独立的，互相之间并不关联。

按布局创建――这是一种非常强大和有用的创建方式，您可以通过预先设定的参数来创建路线，然后还可以对这些参数进行修改，而各个线元之间维持着几何相切和严格的约束关系。

按布局创建的方法又分为两类――导线法和线元法（道路路线的每一段相同参数的直线或曲线被认为是是一个线元，道路路线由许多个线元组成）。

导线法――您可以使用基于带有曲线或不带曲线的切线来创建路线。

曲线既可以是圆曲线也可以是回旋线。

线元法――通过创建独立的线元实体来创建路线。

这些线元拥有非常多的参数，允许用户根据设计需要进行修改。

在按布局创建之前，需要理解三种基本的路线图元约束类型：固定、浮动和自由。

固定–固定线元是完全独立的；编辑时，它们不会和其它线元维持相切关系。

前面提到的利用多段线创建路线的方法就是将所有线元按照固定方式创建。

浮动–浮动线元的一端或另一端将附着在其它线元（固定或浮动的）之上；编辑时，它们自动维持着与那些线元的相切关系。

而未被附着的另一端则是可以修改的。

自由–自由线元则是根据两端都与其它线元（固定或浮动的）相切而确定的。

自由直线线元不能编辑，因为两个对象之间的切线方案只有一种。

而对于自由曲线线元，您可以修改它的半径，而不是修改其附着点的位置。

创建路线为了简单起见，在课程中，您可以根据预先定义好的数据来创建一条路线。

打开“4_Alignment Start.dwg”，图上有几个绘制好的点，您可以从它们开始工作。

首先用导线法绘制路线：1.菜单“路线 > 按布局创建”。

2.在名称栏中输入“Road”。

3.“起点里程”可定制道路起点桩号的里程，我们输入“1000”。

北京华筑建筑科学研究院Beijing HuaZhu Academy of Building Research
目录页course arrangement
Chapter 01 CiVil3D功能介绍
灵活的道路设计
Chapter 02 CiVil3D用户界面
工作空间
功能区
工具空间绘图区
应用程序菜单文件的新建、打开保存、导出、打印
最近打开的文件
选项——CAD
快速访问工具栏
显示菜单栏
添加快速访问工具——右键
修改工具栏位置
信息中心
搜索帮助
功能区
AutoCAD AutoCAD Civil3D 上下文选项卡
工具空间
浏览——所有对象目录对象——对象样式的设定测量——数据库常用工具——常用工具
Chapter 03
基本操作及对象查看
与CAD操作环境相同——基本操作类似
查看对象
A N K S T H。

利用Civil3D做道路设计利用Civil 3D设计道路-----龙盛路工程概况龙盛路位于深圳市某区，呈东西走向，东起现状龙城北路（规划的北通道）预留平交口，西至现状龙新大道（规划的碧新路）预留平交口，中间与一规划道路盛平中路（城市次干道）相交，全长812.631m，为新建道路。

道路南侧主要为居住用地，北侧现状大部分为空地，有规划工业用地、已建成的工业厂房（香玉儿化妆口有限公司）及已有的零星建筑，沿线地势平缓，基本沿现状河道走向，在规划路口处穿越。

场地范围内已完成龙岗河截流治污工程埋设污水管的施工，原来的苗木场已拆迁。

1、由地形图生成曲面本次设计的地形图为城市地形图，没有等高线，所以可以用转换文本点的方式来创建地形图曲面创建点编组名为“地形点”.注意:这个时候我们的点的位置有很多需要调整，例如：上图为错误的点位置，需要将其更正，可以将Civil点的夹点直接拖到正确的地形点上去。

上图为一个7层高的砼楼房，Civil不能识别此类数字，而会把他加进点编组，算是一个Civil点，如果加进曲面后曲面上看一定是个错误，像这样明显的错误也要排除，这样做出来的图才更准确。

对点编组数据处理完之后，曲面地形跟勘测地形图是准确的。

2、为了增加我们的设计效率，我们会将曲面导出LandXML格式保存曲面地形图，再导入到我们新建的中国化样版文件里。

选择文件-导出-导出到LandXML(如下图)会弹出一对话框，要求选择要导出的对象，此时只选择曲面就可以了。

新建项目—选择样板文件在新建项目开始，我们首先要建立符合自己要求的模板文件，那就是中国本地化扩展包，中国本地化扩展包里面添加了许多适合我们中国要求的图层，功能，环境等等……都会给我们接下来的设计带来非常大的便利。

新建样板注意：专门的样板文件——新建的时候，必须选择菜单栏里面新建可以选择，若想在快速新建默认样板为中国本地化扩展包样板的图纸则必须先在“选项—文件—样板设置”里面进行设置。

AutoCAD Civil 3D土木工程设计操作技巧及界面详解AutoCAD Civil 3D是一款专门用于土木工程设计的计算机辅助设计（CAD）软件，它提供了一系列强大的工具和功能，使得土木工程师能够更高效地进行设计和分析。

本文将介绍一些使用AutoCAD Civil 3D的操作技巧以及详细解析其界面。

一、操作技巧1. 操作界面布局调整：在AutoCAD Civil 3D中，可以根据个人的习惯和喜好自定义操作界面的布局。

通过点击“工具”菜单中的“自定义”选项，可以打开界面布局对话框。

在该对话框中，可以调整菜单、工具栏和工作区的位置和大小，以适应个人的工作需求。

2. 键盘快捷键：AutoCAD Civil 3D内置了很多常用的键盘快捷键，通过使用这些快捷键，可以大大提高工作效率。

例如，使用“L”键可以启动直线画图命令，使用“C”键可以启动圆画图命令。

可以通过查看帮助文档或者在互联网上搜索更多的快捷键命令。

3. 动态输入：AutoCAD Civil 3D的动态输入功能可以在操作时实时显示命令选项和数值。

通过启用动态输入功能，可以使绘图和编辑过程更加精确和高效。

可以通过点击程序窗口左下角的动态输入图标来启用或禁用该功能。

4. 多重实体选择：AutoCAD Civil 3D提供了多种实体选择的方式，可以根据具体的需求选择合适的方式。

例如，使用“窗口”命令可以通过绘制一个矩形来选择多个实体；使用“选择上一个”命令可以选择最近操作过的实体等。

这些选择命令可以大大简化选择过程。

5. 命令别名：AutoCAD Civil 3D允许用户设置命令别名，通过自定义的命令别名，可以更加快速地调用和使用命令。

可以通过点击“工具”菜单中的“自定义”选项，然后选择“命令别名”来设置和管理命令别名。

二、界面详解AutoCAD Civil 3D的界面布局分为菜单栏、工具栏和工作区三个部分。

以下将对这些界面元素逐一进行详细解析。
