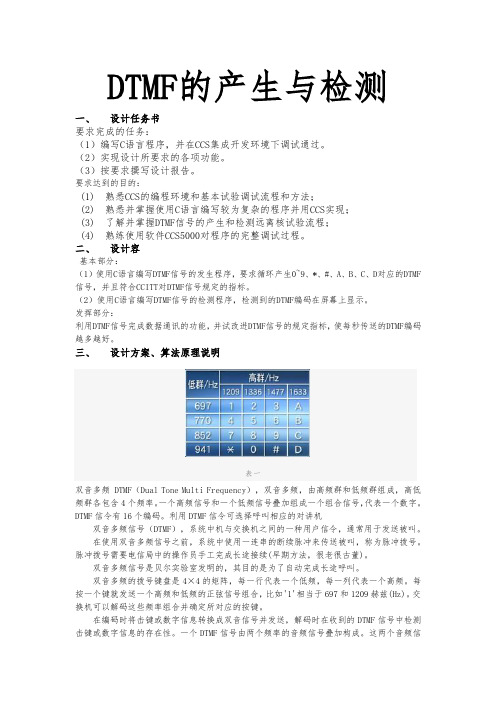

DTMF的产生与检测一、设计任务书要求完成的任务：（1）编写C语言程序，并在CCS集成开发环境下调试通过。
（2）实现设计所要求的各项功能。
（3）按要求撰写设计报告。
要求达到的目的：(1) 熟悉CCS的编程环境和基本试验调试流程和方法；(2) 熟悉并掌握使用C语言编写较为复杂的程序并用CCS实现；(3) 了解并掌握DTMF信号的产生和检测远离核试验流程；(4) 熟练使用软件CCS5000对程序的完整调试过程。
二、设计容基本部分：（1）使用C语言编写DTMF信号的发生程序，要求循环产生0~9、*、#、A、B、C、D对应的DTMF 信号，并且符合CCITT对DTMF信号规定的指标。
（2）使用C语言编写DTMF信号的检测程序，检测到的DTMF编码在屏幕上显示。
发挥部分：利用DTMF信号完成数据通讯的功能，并试改进DTMF信号的规定指标，使每秒传送的DTMF编码越多越好。
三、设计方案、算法原理说明表一双音多频 DTMF（Dual Tone Multi Frequency），双音多频，由高频群和低频群组成，高低频群各包含4个频率。
一个高频信号和一个低频信号叠加组成一个组合信号，代表一个数字。
DTMF信令有16个编码。
利用DTMF信令可选择呼叫相应的对讲机双音多频信号（DTMF），系统中机与交换机之间的一种用户信令，通常用于发送被叫。
在使用双音多频信号之前，系统中使用一连串的断续脉冲来传送被叫，称为脉冲拨号。
脉冲拨号需要电信局中的操作员手工完成长途接续(早期方法，很老很古董)。
双音多频信号是贝尔实验室发明的，其目的是为了自动完成长途呼叫。
双音多频的拨号键盘是4×4的矩阵，每一行代表一个低频，每一列代表一个高频。
每按一个键就发送一个高频和低频的正弦信号组合，比如'1'相当于697和1209赫兹(Hz)。
交换机可以解码这些频率组合并确定所对应的按键。
在编码时将击键或数字信息转换成双音信号并发送，解码时在收到的DTMF信号中检测击键或数字信息的存在性。
DTMF的产生与检测一、设计任务书要求完成的任务：（1）编写C语言程序，并在CCS集成开发环境下调试通过。
（2）实现设计所要求的各项功能。
（3）按要求撰写设计报告。
要求达到的目的：(1) 熟悉CCS的编程环境和基本试验调试流程和方法；(2) 熟悉并掌握使用C语言编写较为复杂的程序并用CCS实现；(3) 了解并掌握DTMF信号的产生和检测远离核试验流程；(4) 熟练使用软件CCS5000对程序的完整调试过程。
二、设计容基本部分：（1）使用C语言编写DTMF信号的发生程序，要求循环产生0~9、*、#、A、B、C、D对应的DTMF 信号，并且符合CCITT对DTMF信号规定的指标。
（2）使用C语言编写DTMF信号的检测程序，检测到的DTMF编码在屏幕上显示。
发挥部分：利用DTMF信号完成数据通讯的功能，并试改进DTMF信号的规定指标，使每秒传送的DTMF编码越多越好。
三、设计方案、算法原理说明表一双音多频 DTMF（Dual Tone Multi Frequency），双音多频，由高频群和低频群组成，高低频群各包含4个频率。
一个高频信号和一个低频信号叠加组成一个组合信号，代表一个数字。
DTMF信令有16个编码。
利用DTMF信令可选择呼叫相应的对讲机双音多频信号（DTMF），系统中机与交换机之间的一种用户信令，通常用于发送被叫。
在使用双音多频信号之前，系统中使用一连串的断续脉冲来传送被叫，称为脉冲拨号。
脉冲拨号需要电信局中的操作员手工完成长途接续(早期方法，很老很古董)。
双音多频信号是贝尔实验室发明的，其目的是为了自动完成长途呼叫。
双音多频的拨号键盘是4×4的矩阵，每一行代表一个低频，每一列代表一个高频。
每按一个键就发送一个高频和低频的正弦信号组合，比如'1'相当于697和1209赫兹(Hz)。
交换机可以解码这些频率组合并确定所对应的按键。
在编码时将击键或数字信息转换成双音信号并发送，解码时在收到的DTMF信号中检测击键或数字信息的存在性。
DTMF(双音多频)技术讲析
电子工程学院(00101205) 庄辉
目录
一、关于DTMF信号
二、DTMF信号产生
1.基于DSP的DTMF信号产生方法
2.基于DSP数字振荡器的设计
三、DTMF信号识别
四、DTMF信号编解码
1.DTMF发送／接收一体芯片MT8880的基本原理
2.功能
3.电路实现
五、DTMF技术应用
1.单片机型双音多频电话机号盘检测系统
一、关于DTMF信号
1876年．Alexander Graham Bell(贝尔)发明电话以后，双音多频(DTMF)技术最早被应用于电话领域。
双音多频(DTMF)技术以其简单、快速的特点不仅可以广泛的应用于无线传输中的先期调制阶段和工业遥控领域，而且经双音多频技术调制的信息可以直接通过电话线进行传输，实现电话网络的复合应用。
因而双音多频技术调制解调技术作为一较新的课题与常规的调制解调方式相比，有较强的适应性。
应用在无线数据传输领域方便快捷，不受电缆和光缆长的限制；应用在有线数据传输领域可复用现有的电话网络，实现数据传输和电话控制。
同时，由于电话线路各地联网，因此控制距离可跨省市，甚至跨越国家。
二、DTMF信号产生
1.基于DSP的DTMF信号产生方法
2.基于DSP数字振荡器的设计
三、DTMF信号识别
四、DTMF信号编解码
1.DTMF发送／接收一体芯片MT8880的基本原理
2.功能
3.电路实现
五、DTMF技术应用
2.单片机型双音多频电话机号盘检测系统。
DTMF信号的产生及检测要点
1.频率生成：产生DTMF信号的关键是生成两个不同的频率。
一般采
用频率合成器，如计数器、D/A转换器等来产生。
其中，高频系列对应的
频率为1209Hz、1336Hz、1477Hz和1633Hz；低频系列对应的频率为
697Hz、770Hz、852Hz和941Hz。
2.频率叠加：将产生的高频和低频信号进行叠加，从而形成DTMF信号。
叠加可以通过电容或电感来实现，使得两个频率的波形在同一时间段
内同时存在。
3.声音接口：将产生的DTMF信号转换为声音信号，一般通过耳机、
扬声器等设备进行输出。
1.频率分离：DTMF信号检测的第一步是将输入的混合信号分离成高
频和低频两个信号。
这可以通过滤波器、带通滤波器等实现，将不同频段
的信号分离出来。
2. 频率识别：分离后的高频和低频信号需要进行频率识别，找出它
们所对应的频率。
常用的方法有傅里叶变换、Goertzel算法等。
将识别
结果与预设的DTMF频率进行比对，判断输入的信号是哪个数字、字母或
符号。
3.信号解码：识别出的频率对应了DTMF信号的一个组合，需要将其
解码为实际的数字、字母或符号。
一种常用的解码方法是根据频率识别结
果在一个查找表中查找对应的数字、字母或符号。
4.抗干扰：在DTMF信号的检测过程中，还需要考虑到信号的抗干扰性。
DTMF信号可能会受到来自外界的噪声或干扰信号的影响，因此需要
采取一些抗干扰的措施，如滤波、去噪等，以提高信号的可靠性和鲁棒性。

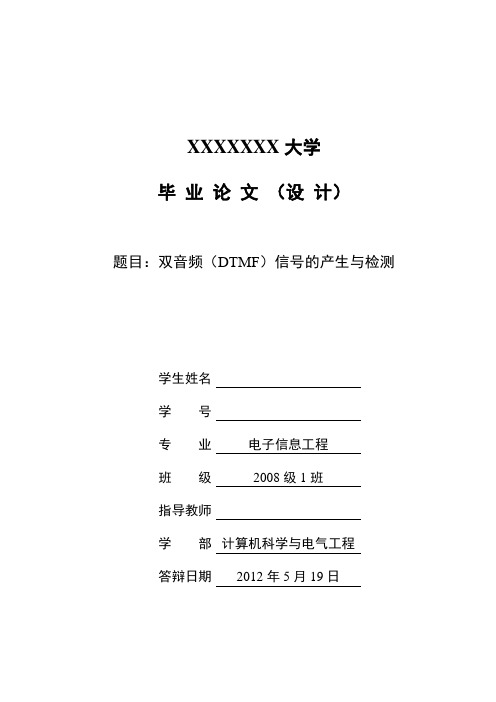

XXXXXXX大学毕业论文（设计）题目：双音频（DTMF）信号的产生与检测学生姓名学号专业电子信息工程班级2008级1班指导教师学部计算机科学与电气工程答辩日期2012年5月19日黑龙江东方学院本科生毕业论文（设计）任务书双音频（DTMF）信号的产生与检测摘要双音多频DTMF（Dual Tone Multi-Frequency）信令在全世界范围内得到广泛应用，DTMF信令的产生与检测集成到含有数字信号处理器（DSP）的系统中，是一项较有价值的工程应用。
DTMF作为实现电话号码快速可靠传输的一种技术，它具有很强的抗干扰能力和较高的传输速度，因此，可广泛用于电话通信系统中。
但绝大部分是用作电话的音频拨号，另外，它也可以在数据通信系统中广泛地用来实现各种数据流和语音等信息的远程传输，研究其在MATLAB下的仿真实现有助于其具体系统的优化设计。
本文给出一种实现方案，主要阐述了DTMF的原理及如何在Matlab上产生DTMF信号，并对用Goertzel算法提取的频谱进行分析，然后，得到用Goertzel算法在白噪声的环境下对输入的DTMF信号提取频谱信息，最后，根据提取的频谱信息对输入信号进行检测解码。
关键词：双音多频DTMF；Goertzel算法；MatlabDual Tone Multi-frequency (DTMF) Signal Generationand DetectionAbstractDTMF (Dual Tone Multi-Frequency) signaling in the widely used worldwide, signaling the DTMF generation and detection integrated with digital signal processor (DSP) system, is a more value engineering. DTMF telephone number as to achieve a fast and reliable transmission technology, it has a strong anti-interference ability and high transmission speed, it can be widely used for telephone communication system. But the vast majority of telephone tone dialing is used. In addition, it can also be in the data communication system widely used to achieve a variety of data streams and remote transmission of voice and other information. Under study in the MATLAB Simulation helps optimize the design of their specific systems.This paper presents a realization of the program, mainly on the principle of DTMF and how to generate DTMF signals in Matlab, and extracted with Goertzel algorithm to analyze the spectrum, and then, get with the Goertzel algorithm in the context of white noise on the input of the DTMF spectrum information signal extraction, and finally, according to information extracted from the input signal spectrum to detect decoding.Keywords:Dual tone multi-frequency；Goertzel algorithm；Matlab目录摘要 (I)Abstract ........................................................................................................................................ I I 第1章绪论 (1)1.1引言 (1)1.2课题意义 (1)第2章基本原理 (3)2.1自动电话的制式 (3)2.2 DTMF技术 (5)2.3 Goertzel算法 (5)2.4 Matlab简介 (7)2.5本章小结 (8)第3章DTMF信号产生与检测 (9)3.1 DTMF信号的产生 (9)3.2 DTMF信号的检测 (10)3.2.1 DTMF信号检测方法 (10)3.2.2 DTMF信号有效性的检测 (12)3.3本章小结 (13)第4章Matlab仿真 (14)4.1设计程序（见附录） (14)4.2 Matlab仿真 (14)4.3本章小结 (17)结论 (18)参考文献 (19)附录 (20)致谢 (29)双音频（DTMF）信号的产生与检测第1章绪论1.1 引言电话中的双音多频信号（DTMF）有两种用途：一是用于双音多频信号的拨号，去控制交换机接通被叫的用户话机；二是利用双音多频信号遥控电话机各种动作，如播放留言、语音信箱等，并可以通过附加一些电路来是实现遥控家电设备的开启关闭等智能功能。
DTMF拨号原理1. 简介DTMF（Dual Tone Multi-Frequency）是一种用于电话系统中的拨号信号传输方法。
它使用了两个频率合成的音调来表示数字、字母和特殊字符，以实现电话号码的拨号和其他控制功能。
在本文中，我们将详细解释DTMF拨号原理的基本原理，包括DTMF信号的产生、传输和解码过程。
2. DTMF信号的产生DTMF信号由两个基本频率合成而成，分别称为行频和列频。
行频由4个低频音调组成，分别为697 Hz、770 Hz、852 Hz和941 Hz；列频由4个高频音调组成，分别为1209 Hz、1336 Hz、1477 Hz和1633 Hz。
每个按键都对应着一个唯一的行列频率组合。
例如，在电话键盘上按下数字“5”时，会同时发送行频852 Hz和列频1336 Hz的信号。
生成DTMF信号的方法有多种，其中最常见的是使用一个称为双音多路复用器（Dual Tone Multi-Frequency Generator）的集成电路芯片。
该芯片接收输入的数字或字符，并根据对应的行列频率生成相应的DTMF信号。
3. DTMF信号的传输DTMF信号在电话系统中通过音频通道传输，也就是说，它被转换为模拟音频信号后通过电话线路传输。
在拨号过程中，当用户按下电话键盘上的按键时，电话机会将对应的DTMF信号发送到电话交换机或基站。
电话交换机或基站会解码接收到的DTMF信号，并根据解码结果执行相应的操作。
由于DTMF信号是以模拟音频形式传输的，因此在传输过程中可能会受到一些干扰和失真。
为了减少这些干扰和失真对信号识别造成的影响，通常会对DTMF信号进行一些预处理和增强处理。
4. DTMF信号的解码接收到DTMF信号后，需要对其进行解码以获取用户所拨打的数字、字母或特殊字符。
解码过程通常由一个称为双音多路复用解码器（Dual Tone Multi-Frequency Decoder）的集成电路芯片完成。
DSP课程设计实验报告DTMF信号的产生与检测指导老师：时间：1 设计任务书双音多频DTMF（Dual Tone Multi Frequency）信号是在按键式电话机上得到广泛应用的音频拨号信令，一个DTMF信号由两个频率的音频信号叠加构成。
这两个音频信号的频率分别来自两组预定义的频率组：行频组和列频组。
每组分别包括4个频率，据CCITT的建议，国际上采用的这些频率为697Hz、770Hz、852Hz、941Hz、1209Hz、1336Hz、1477Hz 和1633Hz等8种。
在每组频率中分别抽出一个频率进行组合就可以组成16种DTMF编码，从而代表16种不同的数字或功能键，分别记作0~9、*、#、A、B、C、D。
如下图所示。
图1-1 双音多频信号编码示意图要用DSP产生DTMF信号，只要产生两个正弦波叠加在一起即可；DTMF检测时采用改进的Goertzel算法，从频域搜索两个正弦波的存在。
1.1 实验目的掌握DTMF信号的产生和检测的DSP设计可使学生更加透彻的理解和应用奈奎斯特采样定理，与实际应用相结合，提高学生系统地思考问题和解决实际问题的能力。
通过对DSP 信号处理器及D/A和A/D转换器的编程，可以培养学生C语言编程能力以及使用DSP硬件平台实现数字信号处理算法的能力。
1.2 技术指标及设计要求1.2.1 基本部分1)使用C语言编写DSP下DTMF信号的产生程序，要求循环产生0~9、*、#、A、B、C、D对应的DTMF信号，并且符合CCITT对DTMF信号规定的指标。
2)使用C语言编写DSP下DTMF信号的检测程序，检测到的DTMF编码在CCS调试窗口中显示，要求既不能漏检，也不能重复检出。
3) DTMF 信号的发送与接收分别使用不同的实验板完成。
1.2.2 发挥部分1) 使用一个DSP 工程同时实现DTMF 信号的发送和检测功能。
2) 改进DTMF 信号的规定指标，使每秒内可传送的DTMF 编码加倍。
DTMF原理介绍DTMF原理介绍,DTMF信号编码解码表1．1DTMF信号介绍DTMF信号的产生原理：双音频信号是2个正弦波信号的叠加，选定2个频率f1和f2后可得到这种信号的数学表达式：f（t）＝A.sin（2.pi.f1.t）＋A.sin（2.pi.f2.t）如果用合适的采样频率对这个信号进行A／D转换，则很容易计算出每一个采样点的A ／D值，而如果将这些采样值形成一张表，在单片机里用同样的采样频率将这张表中的数值用D／A转换器输出，就是双音频信号。
在实际应用中常用1b的DM编码来实现A／D和D／A过程，其中A／D过程可以在PC机上完成，用程序生成对应每一个DTMF信号的DM编码表，D／A过程在单片机上完成。
与单音编码不同，DTMF信号是采用八中取二的方式来构成一个音频信号，由虚假信号的干扰，所以应用范围特别广泛。
对照表1可以发现DTMF信号由2个不同的频率信号合成。
分为高频组和低频组，包各含有4个频率，可以构成16种不同的信号，依次对应着16个不同的BCD码。
1．2MT8880介绍MT8880C是一个带有呼叫处理滤波器的单片DTMF信号收发器。
他的制造采用MITEL 公司的低功耗、高稳定性的ISO-CMOS技术。
DTMF信号的接收部分采用DTMF信号接收单片机MT8870的工业制造标准；发送部分采用开关电容进行D／A转换发送高精度、低畸变的DTMF信号。
内部寄存器提供一个群模式。
在双音频群模式下DTMF信号可以通过精确的时序被发送出去。
可选择呼叫处理滤波器让一个微处理器处理呼叫音频信号。
MT8880C 还具有标准的微处理器总路线与6800系列的微处理器直接连接。
整合了收发功能的MT8880C单片机的结构包括一个带有可变增益的内部放大器的高性能接收器和一个带有脉冲计数器的发射器。
一个可以访问MT8880内部的寄存器的标准的微处理器接口。
MT8880的内部寄存器包括1个状态寄存器、2个数据寄存器和2个控制寄存器，。
实验4 双音多频（DTMF ）接收与检测实验一、实验目的1．观测电话机发送的DT M F 信号波形；2．了解电话号码双音多频信号在程控交换系统中的接收和检测方法； 3．熟悉该电路的组成结构及工作过程。
二、实验电路工作过程DTMF 接收器包括D T MF 分组滤波器和D T MF 译码器，其基本原理如图4-1所示。
DTMF 接收器先经高、低群带通滤器进行fL / f H 区分，然后过零检测、比较，得到相应于D T MF 的两路f L 、fH 信号输出。
该两路信号经译码、锁存、缓冲，恢复成对应于16种D T MF 信号音对的4比特二进制码（D 1～D4）。
图4-1 典型DTM F 接收器原理框图图4-2 MT8870芯片管脚排列在本实验系统电路中，DTMF 接收器采用的是M T8870芯片。
图4-2为管脚排列图。
1．电路的基本特性（1）提供DTM F 信号分离滤波和译码功能，输出相应16种DTM F 频率组合的4位 并行二进制码。
（2）可外接3.5795M H z 晶体，与内含振荡器产生基准频率信号。
（3）具有抑制拨号音和模拟信号输入增益可调的能力。
（4）二进制码为三态输出。
18VDDD1 D2 D3 D4（4）提供基准电压（VDD\2）输出。
（5）电源+5V（6）功耗15mw（7）工艺CMOS（8）封装18引线双列直插2．管脚简要说明IN+ ，IN-运放同、反相输入端，模拟信号或D T MF信号从此端输入。
FB 运放输出端，外接反馈电阻可调节输入放大器的增益。
VREF 基准电压输出。
IC 内部连接端，应接地。
OSC1，OSC0振荡器输入、输出端，两端外接3.5795MH z晶体。
EN 数据输出允许端，若为高电平输入，即允许D01～D04输出，若为低电平输入，则禁止D01～D04输出。
XXXXXXX大学毕业论文（设计）题目：双音频（DTMF）信号的产生与检测学生姓名学号专业电子信息工程班级2008级1班指导教师学部计算机科学与电气工程答辩日期2012年5月19日黑龙江东方学院本科生毕业论文（设计）任务书双音频（DTMF）信号的产生与检测摘要双音多频DTMF（Dual Tone Multi-Frequency）信令在全世界范围内得到广泛应用，DTMF信令的产生与检测集成到含有数字信号处理器（DSP）的系统中，是一项较有价值的工程应用。
DTMF作为实现电话号码快速可靠传输的一种技术，它具有很强的抗干扰能力和较高的传输速度，因此，可广泛用于电话通信系统中。
但绝大部分是用作电话的音频拨号，另外，它也可以在数据通信系统中广泛地用来实现各种数据流和语音等信息的远程传输，研究其在MATLAB下的仿真实现有助于其具体系统的优化设计。
本文给出一种实现方案，主要阐述了DTMF的原理及如何在Matlab上产生DTMF信号，并对用Goertzel算法提取的频谱进行分析，然后，得到用Goertzel算法在白噪声的环境下对输入的DTMF信号提取频谱信息，最后，根据提取的频谱信息对输入信号进行检测解码。
关键词：双音多频DTMF；Goertzel算法；MatlabDual Tone Multi-frequency (DTMF) Signal Generationand DetectionAbstractDTMF (Dual Tone Multi-Frequency) signaling in the widely used worldwide, signaling the DTMF generation and detection integrated with digital signal processor (DSP) system, is a more value engineering. DTMF telephone number as to achieve a fast and reliable transmission technology, it has a strong anti-interference ability and high transmission speed, it can be widely used for telephone communication system. But the vast majority of telephone tone dialing is used. In addition, it can also be in the data communication system widely used to achieve a variety of data streams and remote transmission of voice and other information. Under study in the MATLAB Simulation helps optimize the design of their specific systems.This paper presents a realization of the program, mainly on the principle of DTMF and how to generate DTMF signals in Matlab, and extracted with Goertzel algorithm to analyze the spectrum, and then, get with the Goertzel algorithm in the context of white noise on the input of the DTMF spectrum information signal extraction, and finally, according to information extracted from the input signal spectrum to detect decoding.Keywords:Dual tone multi-frequency；Goertzel algorithm；Matlab目录摘要 (I)Abstract ........................................................................................................................................ I I 第1章绪论 (1)1.1引言 (1)1.2课题意义 (1)第2章基本原理 (3)2.1自动电话的制式 (3)2.2 DTMF技术 (5)2.3 Goertzel算法 (5)2.4 Matlab简介 (7)2.5本章小结 (8)第3章DTMF信号产生与检测 (9)3.1 DTMF信号的产生 (9)3.2 DTMF信号的检测 (10)3.2.1 DTMF信号检测方法 (10)3.2.2 DTMF信号有效性的检测 (12)3.3本章小结 (13)第4章Matlab仿真 (14)4.1设计程序（见附录） (14)4.2 Matlab仿真 (14)4.3本章小结 (17)结论 (18)参考文献 (19)附录 (20)致谢 (29)双音频（DTMF）信号的产生与检测第1章绪论1.1 引言电话中的双音多频信号（DTMF）有两种用途：一是用于双音多频信号的拨号，去控制交换机接通被叫的用户话机；二是利用双音多频信号遥控电话机各种动作，如播放留言、语音信箱等，并可以通过附加一些电路来是实现遥控家电设备的开启关闭等智能功能。
前者解决双音多频信号的发送和编码，后者是双音多频信号的接收和解码。
这些东西都离不开DTMF信号的正确检测。
目前，大多数的DTMF信号的检测均采用专用的发送、接收芯片，这种解码的原理都依赖于计算输入信号的过零率。
但这种方法有很大的局限性，无法检测多路DTMF信号，当混有语音和噪声时，专用芯片检测往往出现误差，如果音频信号频率改变应用于别的系统时，专用的芯片就发挥不了作用。
所以，用硬件实现DTMF信号的检测并不是一种很好的选择[1]。
信息化已经成为社会发展的大趋势，信息化是以数字化为背景的，而DSP技术则是数字化最重要的基本技术之一。
在过去的短短的二十来年里，DSP处理器的性能得到很大改善，软件和开发工具也得到相应的发展，价格却大幅度地下降，从而得到越来越广泛的应用。
通信领域（移动通信的交换设备、基站和手机，网络的路由和交换设备，智能天线，软件无线电，IP电话等），雷达和声纳系统，巡航导弹、灵巧炸弹及各种武器系统，自动测试系统，医疗诊断设备（CT、核磁共振、B超等），计算机及其外设，消费类电子设备（VCD、DVD、HDTV、机顶盒、MP3、家庭影院系统、数字照相机和摄象机等），机器人及各种自动控制系统，等等，应用范围不胜枚举[2]。
1.2 课题意义DTMF(Dual Tone Multi Frequency)中文译为双音多频信号,最初由美国AT&T贝尔公司实验室研制,用于音频电话网络中的拨号信号。
一方面这种信号有非在常高的拨号速度,另一方面它便于自动检测识别及电话业务的扩展,所以很快代替了原有的脉冲计数方式的拨号形式在这里不得不提一下电话交换机的发展历史。
自1876年美国贝尔发明电话以来,电话交换技术发展主要经历了三个阶段:人工交换、机电交换、电子交换。
早在1878年就出现了人工供电制交换机,它借助话务员进行话务接续。
15年后步进制的交换机问世,这种交换机属于“直接控制”方式,用户通过话机拨号脉冲直接控制步进接续器做升降和旋转动作。
从而自动完成用户间的接续。
这种交换机虽然实现了自动接续,但存在着速度慢、效率低、杂音大与机械磨损严重等特点。
直到1938年发明了纵横制交换机由直接控制过渡到间接控制方式,随后又出现了电子交换机及程控交换机等。
用户的拨号脉冲不再直接控制接线器动作,而先由记发器接收、存储,然后通过标志器驱动接线器,以完成用户间接续[3]。
DTMF双音多频拨号和解码在通信系统及其它方面有着广泛的应用。
DTMF信号是便于标志器记取的是标识信号,所以可以不采用不稳定的脉冲计数方式,逐步发展、到数字号码标识,所以快速,稳定灵活的DTMF音频拨号方式取代了脉冲拨号方式。
电子交换机程控交换机。
话网中常用的信令，无论是家用电话、移动电话还是程控交换机，多采用DTMF信号发送接收号码[4]。
语音芯片的应用前景也十分广阔，目前语音芯片已应用于微型固体录音机、通讯、电话、车船、飞机黑匣子、有声电子信函、语音信箱、高级玩具等。
此外，还可以利用语音芯片开发出“会说话”的电压表、电流表等语音型智能仪器仪表以及“会说话的电子称”、“出租车自动语音报价器”、“多路语音报警系统”等新颖电子电器产品。
该项设计可促进我们学习开发电子、通信产品的技术，培养和锻炼我们电子电路设计调试、文献资料检索、电路图绘制等多方面的能力和素质，同时也帮助我们熟练掌握常用双音多频信号编解码器和语音芯片的工作原理和使用方法，具有很强的实践指导意义和实用价值[5]。
第2章 基本原理2.1 自动电话的制式要弄清双音频的来龙去脉，必须从电话的制式谈起。
最早的电话机是带有一个“手摇把”的，后来慢慢的开始出现了“磁石电话”、“供电电话”、一直发展到现在人们广泛使用的“自动电话”。
由于“磁石电话”、“供电电话”早已淘汰，因此我们重点要谈的是自动电话的制式。
从自动电话的制式来分，可分为“脉冲制式”及“双音频制式”两种。
所谓“脉冲制式”，就是拨号的时候电话机发出的是一串一串的“无电流脉冲”。
比如拨号码“1”时，发出去的是一个“无电流脉冲”，也就是一个“断电脉冲”，拨号码“2”时，发出去的是两个连续的“无电流脉冲”，拨号码“0”时，发出去的是十个连续的“无电流脉冲”。
如图2-1所示是脉冲电话机拨武汉区号721时线路上出现的脉冲图谱[6]。
图2-1 脉冲电话机拨号的脉冲图谱 从图2-1中可以看出，待机状态下线路上是没有电流的，摘机后线路上才有电流，拨号时，拨的号码是几，线路上就出现几个连续的、没有电流的脉冲间隙，比如拨2的时候，就好像电话线被快速的断开了两次一样，因此老式的电话机还能用拍打叉簧的办法拨号。
老式带有“拨号盘”的电话机就是脉冲电话。
脉冲电话容易出现拨错号的现象，当线路接触不良，刮风时线路接头时通断时，就会出现错号。
另外脉冲信号经过长途线路传送以后，由于线路电感和电容的影响，脉冲波形会发生严重畸变，本来上升沿和下降沿都是很陡的波形，传到对方以后很可能完全变样引起误判，因此这种电话也逐渐被淘汰[7]。
