PLC调试中常见的模拟量输入输出校准问题及解决方案在工业自动化控制系统中，可编程逻辑控制器（PLC）是一个重要的设备，负责监测和控制各种过程。
模拟量输入输出模块是PLC中至关重要的部分，用于读取和输出模拟量信号。
然而，在PLC调试过程中，经常会遇到模拟量输入输出校准问题。
本文将介绍几个常见的模拟量输入输出校准问题，并提供相应的解决方案。
一、零点漂移问题在PLC调试过程中，模拟量输入输出模块的零点漂移是一个常见的问题。
零点漂移是指模拟量输入输出模块在没有输入信号或输出为零时，输出值不为零的情况。
这可能导致系统误差，影响整个控制过程的准确性。
解决方案：1. 确保输入信号源处于零点状态。
检查传感器、变送器等设备的零点校准，确保输入信号源输出的模拟量为零。
2. 检查输入信号线路。
排除信号线路故障，例如断线、接触不良等情况。
可以使用万用表或示波器检测信号线路的连通性，并重新连接或更换有问题的线路。
二、量程偏移问题模拟量输入输出模块的量程偏移是指模块的输入输出范围与实际应用范围不一致的情况。
这可能导致模块无法准确读取或输出信号，从而影响控制系统的运行。
解决方案：1. 确定量程设置。
检查PLC程序中模拟量输入输出模块的量程设置是否正确。
根据实际应用要求，调整输入输出模块的量程范围，使其与实际信号范围相匹配。
2. 检查量程设置参数是否正确。
对于某些模拟量输入输出模块，需要手动设置量程参数，例如最小值、最大值等。
确保这些参数与实际应用需求一致，并进行相应的设置。
三、传感器误差问题传感器是模拟量输入输出模块的重要组成部分，常用于测量温度、压力、流量等物理量。
然而，传感器的误差可能导致模块读取的信号不准确，从而影响整个控制系统的性能。
解决方案：1. 校准传感器。
使用专业的仪器设备，对传感器进行定期的校准操作。
校准过程可以根据设备制造商提供的校准方法进行，以确保传感器输出的模拟量是准确的。
2. 检查传感器的接线。
排除传感器接线松动、接点氧化等问题，确保传感器与模拟量输入输出模块的连接可靠稳定。

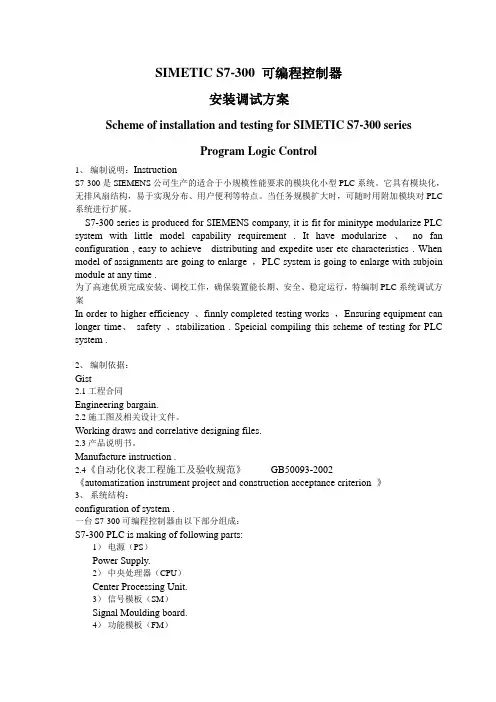

SIMETIC S7-300 可编程控制器安装调试方案Scheme of installation and testing for SIMETIC S7-300 seriesProgram Logic Control1、编制说明：InstructionS7-300是SIEMENS公司生产的适合于小规模性能要求的模块化小型PLC系统。
它具有模块化，无排风扇结构，易于实现分布、用户便利等特点。
当任务规模扩大时，可随时用附加模块对PLC 系统进行扩展。
S7-300 series is produced for SIEMENS company, it is fit for minitype modularize PLC system with little model capability requirement . It have modularize 、no fan configuration , easy to achieve distributing and expedite user etc characteristics . When model of assignments are going to enlarge ，PLC system is going to enlarge with subjoin module at any time .为了高速优质完成安装、调校工作，确保装置能长期、安全、稳定运行，特编制PLC系统调试方案In order to higher efficiency 、finnly completed testing works ，Ensuring equipment can longer time、safety 、stabilization . Speicial compiling this scheme of testing for PLC system .2、编制依据：Gist2.1工程合同Engineering bargain.2.2施工图及相关设计文件。

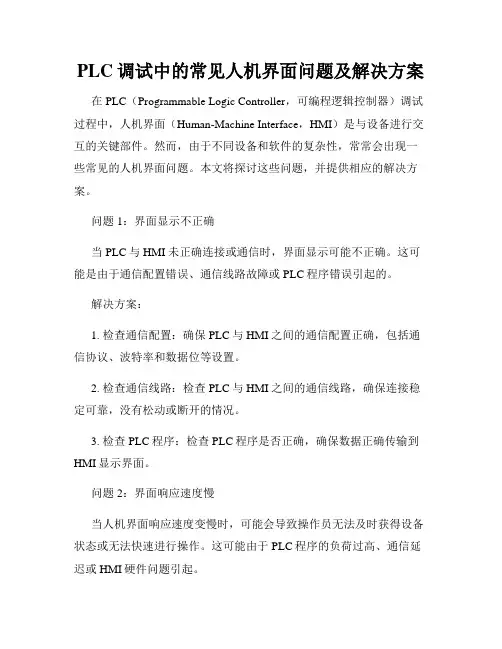

PLC调试中的常见人机界面问题及解决方案在PLC（Programmable Logic Controller，可编程逻辑控制器）调试过程中，人机界面（Human-Machine Interface，HMI）是与设备进行交互的关键部件。
然而，由于不同设备和软件的复杂性，常常会出现一些常见的人机界面问题。
本文将探讨这些问题，并提供相应的解决方案。
问题1：界面显示不正确当PLC与HMI未正确连接或通信时，界面显示可能不正确。
这可能是由于通信配置错误、通信线路故障或PLC程序错误引起的。
解决方案：1. 检查通信配置：确保PLC与HMI之间的通信配置正确，包括通信协议、波特率和数据位等设置。
2. 检查通信线路：检查PLC与HMI之间的通信线路，确保连接稳定可靠，没有松动或断开的情况。
3. 检查PLC程序：检查PLC程序是否正确，确保数据正确传输到HMI显示界面。
问题2：界面响应速度慢当人机界面响应速度变慢时，可能会导致操作员无法及时获得设备状态或无法快速进行操作。
这可能由于PLC程序的负荷过高、通信延迟或HMI硬件问题引起。
解决方案：1. 优化PLC程序：通过简化PLC程序、优化逻辑判断或使用更高性能的PLC等方式来降低PLC程序的负荷。
2. 检查通信延迟：检查PLC与HMI之间的通信延迟，确保通信速度符合要求。
如有必要，可以调整通信参数或使用更高速度的通信介质。
3. 检查HMI硬件：检查HMI硬件是否正常工作，包括处理器、内存等部分，确保其性能能够满足要求。
问题3：界面布局混乱或不直观人机界面的布局直接影响操作员对设备状态的了解和操作的便捷性。
如果界面布局混乱或不直观，可能导致操作误操作或理解困难。
解决方案：1. 界面设计规范：遵循界面设计的规范，如易读性、一致性和直观性等原则。
合理划分界面区域，使各个功能模块有序排布，便于操作员快速识别和操作。
2. 使用图标和标签：使用合适的图标和标签，以便于操作员快速理解和操作。
PLC系统调试方案PLC（可编程逻辑控制器）系统调试是确保PLC系统能够按照预期进行正常运行的重要环节。
下面将提供一个基本的PLC系统调试方案，具体涵盖以下几个方面：1.确认硬件安装在进行系统调试之前，首先要确认所有的PLC硬件组件已正确安装并连接。
这包括PLC主机、输入输出模块、通信模块等。
检查每个模块的电源是否连接，以及各个模块之间的连线是否正确。
2.验证软件配置进行PLC系统调试之前，需要确保软件配置正确。
这包括PLC程序的编写和上传，I/O映射的正确设置等。
使用专业的编程软件对PLC程序进行验证和调整。
3.建立通信连接4.运行PLC程序在确保硬件安装、软件配置和通信连接正常后，可以运行PLC程序进行实际调试。
通过观察PLC的输出信号和执行器的动作是否符合预期来验证系统的运行情况。
如果出现异常情况，可以通过查看PLC程序和I/O映射配置来进行故障排除。
5.调试输出信号PLC的输出信号是控制整个系统的关键，因此需要特别关注调试输出信号的正确性。
可以通过使用数字多用途表（DMM）或逻辑分析仪等仪器来监测输出信号的电压和波形，确保其处于正确的状态。
6.测试输入信号7.进行故障排除如果在调试过程中出现故障或异常情况，需要及时进行排除。
可以通过查看PLC程序和相关配置文件来找到可能的问题，并逐步排除故障。
在排除故障的过程中，可以利用断路器、万用表等工具来确定电路连接是否正常。
8.记录调试过程和结果在进行调试过程中，应及时记录每一步的操作和调试结果。
这有助于将来的维护和故障排除，也可以作为调试经验的积累。
9.进行综合测试完成基本调试后，需要进行综合测试以验证整个PLC系统的性能和可靠性。
综合测试可以模拟各种正常和异常工况，包括输入信号变化、输出信号动作等。
通过综合测试，可以确保PLC系统在各种情况下都能正常工作。
总结：PLC系统调试是确保系统稳定可靠运行的重要环节。
在调试过程中，需要确保硬件和软件配置的正确性，建立正常的通信连接，并对PLC程序进行验证和调整。

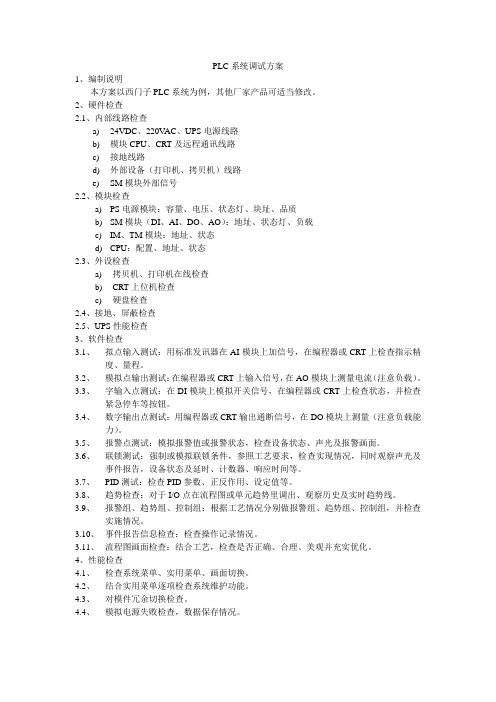

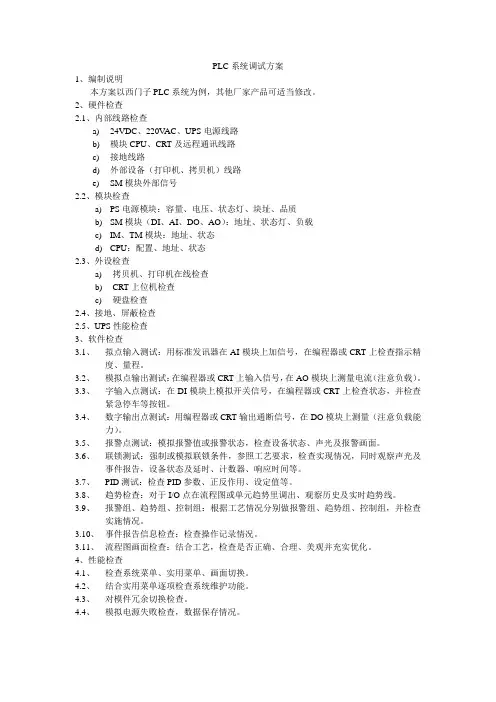

PLC系统调试方案1、编制说明本方案以西门子PLC系统为例，其他厂家产品可适当修改。
2、硬件检查2.1、内部线路检查a)24VDC、220V AC、UPS电源线路b)模块CPU、CRT及远程通讯线路c)接地线路d)外部设备（打印机、拷贝机）线路e)SM模块外部信号2.2、模块检查a)PS电源模块：容量、电压、状态灯、块址、品质b)SM模块（DI、AI、DO、AO）：地址、状态灯、负载c)IM、TM模块：地址、状态d)CPU：配置、地址、状态2.3、外设检查a)拷贝机、打印机在线检查b)CRT上位机检查c)硬盘检查2.4、接地、屏蔽检查2.5、UPS性能检查3、软件检查3.1、拟点输入测试：用标准发讯器在AI模块上加信号，在编程器或CRT上检查指示精度、量程。
3.2、模拟点输出测试：在编程器或CRT上输入信号，在AO模块上测量电流（注意负载）。
3.3、字输入点测试：在DI模块上模拟开关信号，在编程器或CRT上检查状态，并检查紧急停车等按钮。
3.4、数字输出点测试：用编程器或CRT输出通断信号，在DO模块上测量（注意负载能力）。
3.5、报警点测试：模拟报警值或报警状态，检查设备状态、声光及报警画面。
3.6、联锁测试：强制或模拟联锁条件，参照工艺要求，检查实现情况，同时观察声光及事件报告，设备状态及延时、计数器、响应时间等。
3.7、PID测试：检查PID参数、正反作用、设定值等。
3.8、趋势检查：对于I/O点在流程图或单元趋势里调出、观察历史及实时趋势线。
3.9、报警组、趋势组、控制组：根据工艺情况分别做报警组、趋势组、控制组，并检查实施情况。
3.10、事件报告信息检查：检查操作记录情况。
3.11、流程图画面检查：结合工艺，检查是否正确、合理、美观并充实优化。
4、性能检查4.1、检查系统菜单、实用菜单、画面切换。
4.2、结合实用菜单逐项检查系统维护功能。
4.3、对模件冗余切换检查。
4.4、模拟电源失败检查，数据保存情况。
M3001压缩机PLC控制器调试方案1、就地控制盘的PLC控制器的技术概述M3001压缩机是由电动机驱动的离心单线型。
全套设备有压缩机本体、增速机、驱动用交流电动机、空气管装置、强制润滑装置、就地控制盘等。
压缩机控制盘所用的PC为日本三菱公司的FXON系列产品，一共有四块模板。
型号分别为FXON-60MR一块、FXON-8EYR两块、FXON-8EX一块，这三种模块的特性分别如下：FXON-60MR 继电器输出型 36点输入 24点输出FXON-8EX 开关输入型 8点输入FXON-8EYR 继电器专用 8点输出增设存储块这几种模块全部是DC24V供电，其中FXON-60MR除了电源、输入、输出外，内部还装有CPU 和存储器，是整个PLC控制器的中心。
压缩机PLC控制器输入接入13个现场开关，13个盘面按钮开关，3个电机故障反馈开关，DCS允许启动和停止操作2个信号，还有MCS的故障信号和运行信号及CCR的紧急停止信号共34个输入点。
输出共接入26个状态和报警指示灯（8个轻报警、9个重报警、8个状态指示、一个备用）、9个继电器、3个电磁开关，共38个输出点。
压缩机由PLC控制器控制。
与传统的继电器控制方式相比具有如下优点。
1.1全机所有元件均为固态化无触点式，免除有触点式之火花干扰及触点本身日久接触不良及继电器机械动作之寿命问题。
1.2微电脑化。
节省了大量附件，全机除外部输入与输出外，均免配线。
这样就缩小了控制盘，大大减轻了配接线工作量。
减小了错误出现的机会。
1.3检修维护方便，且具有运行监视及自诊断功能。
外部输入输出功能（I/O）均有LED指示灯，因此很容易判断出出故障所在。
1.4编程容易，易于输入，易懂易学。
可以用缩程器随时发现错误、修改程序。
避免了重新设计和接线的繁琐工作。
1.5 体积小、重量轻、耗电小、热量小、安全可靠。
就地控制盘的PC外部接线、按钮、指示灯、继电器的全部接线已接好。
现场安装调试工作只需进行外部接线和做PC的联锁试验。
PLC调试中的实用技巧和经验分享PLC（Programmable Logic Controller）在自动化控制系统中起着至关重要的作用。
它能够接收信号、处理逻辑，并输出相应的控制信号，实现对工业过程的自动化控制。
然而，在PLC调试过程中，我们可能会遇到各种各样的问题，因此掌握一些实用的技巧和经验非常重要。
本文将介绍一些PLC调试中的实用技巧和经验分享，帮助读者更好地应对挑战。
一、确保硬件连接可靠在进行PLC调试之前，首先需要确保硬件连接可靠。
检查所有的电缆连接，确认插头与插座紧密贴合，接头没有松动。
此外，还需要检查电源和地线是否连接正确，以及所有的信号线是否接地良好。
确保硬件连接可靠可以有效地避免因为连接问题导致的PLC无法正常工作。
二、正确配置PLC参数在进行PLC调试前，需要正确配置PLC的参数。
这包括选择正确的输入和输出模块，设置通信接口的参数，以及配置时钟等基本参数。
根据具体的应用需求，还需要设置输入和输出点的类型和规格，使其与传感器和执行器相匹配。
正确配置PLC参数可以确保系统正常运行，并提高运行效率。
三、合理规划程序结构在PLC编程中，合理规划程序结构是非常重要的。
一个良好的程序结构可以提高代码的可维护性和可读性，减少错误发生的概率。
常见的程序结构包括主程序、子程序、中断处理程序等。
在编写程序时，应该采用模块化的设计思路，将不同功能的代码放在不同的程序块中，通过调用和跳转来实现各个功能的协同工作。
四、逐步调试程序在进行PLC调试时，应该采用逐步调试的方式。
首先，可以通过断点调试的方式逐行运行程序，观察每一步的运行情况，检查是否有错误发生。
其次，可以逐个检查输入和输出模块的状态，确保它们的工作正常。
如果出现问题，可以借助调试工具查看程序的执行过程，定位错误的源头。
逐步调试程序可以提高效率，减少错误的发生。
五、及时备份和保存程序在PLC调试过程中，经常会对程序进行修改和优化。
为了防止因为误操作或其他原因导致的程序丢失，应该及时备份和保存程序。
台达PLC通讯调试方法。
你的串口协议是对的，与PLC的默认协议完全相符，PLC不用再作协议设定。
你发送的数据中有几个错误：1、尾码不是0A0D，而应是0D0A。
正确的字符串数据是="："+"010*******"+LRC码（"EA"）+CR(0D)+LF(0A)我已经试过了，返回数据是=":01810777" (3A 30 31 38 31 30 37 37 37 0D 0A)我是一个PLC初学者,在Micro Programmable Logic Controller FC4A使用手册中，遇到一个问题：在17－2中电缆线连接器脚位表格下，有一个“注：准备连接埠1的电缆显示，请不要插入第6和7针。
如果第6和7针连接在一起，便无法使用使用者通讯。
”但是现在所配制的电缆就是第6和7针之间的电阻值接近于0。
在WindLDR中，简单输入输出和定时、计数器可以编程并下载到PLC中正常运行，在使用TXD和RXD指令时按照手册中所述进行梯形图编程时，无法运行，接收状态码显示15，无法进行串行通讯。
我用1:1进行PC对PLC通讯.用pc控制plc原理上是一样的，你只要先将pc得端口初始化为和plc一样的通讯协议，然后往plc相对应的地址写数就好了。
不过，这时候plc地址就不是dxxx/mxxx他们对应的地址如下：S S0 ~S1028 0000H~03FFH Bit X X0~X377(Octal) 0400H~04FFH Bit Y Y0~Y377(Octal) 0500H~05FFH Bit T T0~T255 0600F~06FFH Bit/Word M M0~M4095 0800H~B9FFH Bit D D0~D9999 1000H~A70FH Word C C0~C199 0E00H~0EC7H Bit/Word C C199~C255 0EC8H~0EFFH Bit/Dword 台达的地址都是开放的，除了d1000-d1999/m1000-m1999中间有些地址是唯读的，大家不能修改外，其余应该都没问题，如果控制不了，可能是是地址错了。
C 案例ASESＯＣＣＵＰＡＴＩＯＮ2013 0690摘 要：可编程序控制器伴随计算机技术而迅速发展、广泛普及和应用。
ＰＬＣ工业控制系统为各式各样的自动化控制设备提供了非常可靠的控制应用，其主要原因在于它能够为自动化控制应用提供安全可靠和比较完善的解决方案。
根据ＰＬＣ自动控制及其逻辑控制的特点，为了更好地运用可编程序控制器，本文探讨对ＰＬＣ控制系统的设计方法及调试等方面问题。
关键词：ＰＬＣ 硬件设计 软件设计 脱硫控制系统PLC控制系统的设计及调试文/张晓君PLC控制系统的设计基本是围绕着“三个做”的基本问题展开的，即做什么、怎么做和用什么做。
“做什么”就是根据控制对象的工艺特点和控制要求，明确系统所要完成的工作和必须具备的功能。
PLC控制系统的功能可以包括控制功能、通讯功能、信息处理功能和管理功能。
“怎么做”就是对系统进行分析，拟定出实现系统功能的基本方法和技术条件，并对其进行可行性论证。
“用什么做”就是确定PLC的机型和配置。
通常的设计应先拟定设计任务书，即根据所设计系统的工艺特点和控制要求，拟定设计的技术条件，并以设计任务书的形式确定下来，然后再进行具体设计。
系统设计的任务主要有系统硬件设计和系统软件设计两部分。
硬件设计和软件设计应统筹进行，而不应完全分开。
一、系统硬件设计其内容主要有：选定PLC型号，确定外部设备及其安全保护措施，设计外设连接口或连接装置，绘制PLC输入/输出端子的接线图，确定系统的安装方法和安装工艺。
PLC的选型首先必须考虑的是功能应该满足控制对象的要求，如PLC的运算能力与精度、定时/计数器的数量和定时/计数范围、用户存储器的容量、I/O形式和点数及其响应时间、是否需要智能模块、是否需要在线编程、是否需要具备联网通讯功能、安装位置对PLC结构形式的要求等，此外还需考虑可靠、经济、美观等方面的因素。
确定外设主要应考虑：输入信号的种类和数量，传感器的性能及其抗干扰能力，输出控制对象的种类、数量和容量，如何控制等。
PLC调试中的常见参数设置问题及解决方案在工业控制领域，可编程逻辑控制器（PLC）被广泛应用于自动化设备中。
PLC调试是确保设备正常运行的重要环节。
然而，很多工程师在PLC调试过程中常常遇到参数设置问题，导致设备无法按预期运行。
本文将介绍PLC调试中常见的参数设置问题，并提供解决方案。
通过正确的参数设置，工程师可以有效地调试和优化PLC控制系统。
1. 输入输出（I/O）参数设置问题及解决方案在PLC调试中，I/O参数设置是一个关键的环节。
常见的问题包括信号类型、信号范围和信号功率设置不正确。
解决这些问题的方法如下：a. 确定信号类型：在PLC的输入输出模块中，工程师需要正确选择信号类型，如数字信号、模拟信号或特殊信号（如高速脉冲信号）。
根据实际需求选择适当的信号类型，可避免不必要的错误。
b. 设置信号范围：针对模拟信号，工程师需要设置合适的信号范围，以保证PLC能够正确接收和处理模拟信号。
这通常涉及到对模拟输入模块的校准和调整。
通过校准和调整，可以消除模拟信号的误差，提高系统的准确性和稳定性。
c. 调整信号功率：某些特殊应用中，信号功率的调整非常重要。
例如，在长距离传输或弱信号环境中，工程师需要调整输出信号的功率，以确保信号可靠传输。
通过增加信号放大器或设置信号输出的幅值，可以解决这些问题。
2. 逻辑参数设置问题及解决方案PLC调试过程中，逻辑参数设置是另一个重要的方面。
工程师常常遇到的问题包括逻辑条件错误、逻辑关系混乱和逻辑延时不准确。
以下是解决这些问题的方法：a. 检查逻辑条件：在编写PLC程序时，工程师需要仔细检查逻辑条件是否符合真实情况。
例如，如果逻辑条件设置错误，可能会导致错误的运行顺序或不必要的循环。
通过仔细检查逻辑条件，可以防止这些问题的发生。
b. 简化逻辑关系：复杂的逻辑关系容易导致程序混乱和难以理解。
工程师可以通过简化逻辑关系来提高程序的可读性和易维护性。
例如，使用中间变量或分解复杂的逻辑块可以使程序更清晰明了。
PLC控制系统设计安装与调试课程设计一、课程背景PLC（Programmable Logic Controller，可编程逻辑控制器）被广泛应用于工业自动化控制领域，高可靠性、稳定性和可编程性使得它成为了自动化控制的关键设备。
在现代工业领域中，越来越多的企业需要掌握PLC控制系统的设计、安装与调试技术，以提高企业的生产效率和经济效益。
因此，本课程致力于为学生提供PLC控制系统的基础知识和实际应用技能，为未来工作打下坚实的基础。
二、课程目标该课程的主要目标是：1.掌握PLC控制系统的基础知识，包括PLC的构成、工作原理、编程方法和调试技术；2.学会使用PLC编写程序，掌握常见的逻辑控制模式；3.能够进行PLC控制系统的电气设计和安装，包括数字量和模拟量输入输出、继电器的接线和PLC与外设的连接等；4.能够进行PLC控制系统的调试和维护，发现和排除故障。
三、课程内容1.PLC控制系统的基础知识–PLC概述–PLC构成和工作原理–PLC编程语言和程序结构–常见的逻辑控制模式2.PLC编程实践–编程软件的安装和使用–PLC程序结构的编写方法–常见的逻辑控制模式的编写和实现3.PLC控制系统的电气设计和安装–PLC系统的硬件组成结构–数字量和模拟量输入输出模块的接口与使用–继电器的接线方法–PLC与外设的连接4.PLC控制系统的调试和维护–调试前准备工作和注意事项–调试方法和技巧–故障排除和维护方法四、教学方法本课程采用理论结合实践的教学方法，主要包含以下内容：1.理论授课：通过教材、课件等方式讲解PLC控制系统的基本原理和实际应用技术。
2.实践操作：通过实验或项目实践，让学生亲手实践PLC编程、电气设计、安装和调试等过程，提高实践能力和技能水平。
3.课程论文：要求学生在学完课程后，提交PLC控制系统设计的全套方案，包括电气图纸、软件程序和设计报告等。
五、参考教材1.《PLC工程师基础精讲》（周光耀著，电子工业出版社）2.《PLC自动控制实验与技术》（钱欣明著，化学工业出版社）3.《可编程序控制器PLC》（郑州轻工业学院著，高等教育出版社）六、评分方法1.平时成绩（30%）：包括课堂表现、实验操作和作业等。
PLC系统调试方案5篇第一篇：PLC系统调试方案PLC系统调试方案目录1、设备及系统概述2、编制依据3、调试范围4、试运组织与分工5、调试程序与工艺6、控制标准、程控、保护确认表、调试质量检验标准7、调试项目记录内容及使用的测量表计8、职业健康安全和环境管理.设备及系统概述可编程控制器（PLC）系统采用模块化结构，能够对中规模至大规模的控制系统进行系统组态、逻辑控制、顺序控制、联锁控制、PID回路调节，以满足最高性能的应用要求。
系统外形体积小，性能价格比高，结构坚固，能保证在恶劣的现场环境下可靠工作。
同时，PLC系统安装和组态简便，适合于各种各样的场合应用，安装费用低，是比较节省投资的解决方案。
通辽发电厂三期1×600WM空冷机组重要的辅助车间控制室内设有就地监控上位机，这其中包括补给水处理系统、除灰系统、除渣系统、空压机系统、燃油系统、暖通系统及辅助系统集中监控等系统。
其他小的控制设备也采用PLC实现其功能，如：空予器间隙调整。
程控设备均采用选用美国AB公司的系列PLC。
2.编制依据2.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电力部电建[1996]159号2.2 《电力建设施工及验收技术规范(热工仪表及控制装臵篇)》2.3《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号2.4 《电力基本建设工程整套试运前质量监督检查典型大纲》2.5《电力基本建设工程整套试运后质量监督检查典型大纲2.6 《热工仪表及控制装臵检修运行规程》2.7 《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号2.8 《火电施工质量检验及评定标准（热工仪表及控制篇）》2.9 《模拟量控制系统负荷变动试验导则》电力部建设协调司建质[1996]40号2.10 《火电机组热工自动投入率统计方法》电力部建设协调司建质[1996]40号2.11 《电力建设安全工作规程（火力发电厂部分）》DL5009.1-92能源部能源基[1992]129号2.12、《火电机组达标投产考核标准（1998年版）》电力工业部2.13、《火电机组达标投产动态考核办法（试行）》国家电力公司[1998]国家电力公司2.14《东北电力科学研究院质量管理标准》2.15设计院提供的工程图纸、设计说明书等技术资料2.16 制造厂图纸，质量保证书，安装和使用说明书、设计和调试有关文件及会议纪要3、调试范围3.1 硬件检查。
PLC系统调试方案1、编制说明为高效优质地完成PLC系统调试工作，确保装置试车顺利完成，实现长期、安全、稳定的生产目标，特编制本系统PLC系统调试方案。
2、编制依据2.1、《工业自动化仪表工程施工及验收规范》GBJ93-86。
2.2、《自动化仪表安装工程质量检验评定标准》GBJ131-91。
2.3、海洋石油化肥项目合成氨装置建筑安装工程招标文件》。
3、系统结构3.1、电源模板3.2、中央处理单元3.3、输入、输出模板3.4、智能输入/输出模板3.5、通讯处理器3.6、接口模板3.7、CRT4、系统调试前的工作内容4.1、根据系统结构配置，检查硬件设备和外设的规格型号及安装是否正确。
4.2、确保电源、接地、配线及接口连接正确无误。
4.3、系统进行上电检查。
4.4、运用CRT对系统进行应用软件的装载。
5、系统调试工作内容根据PLC I/O模件的具体类型，可将I/O模件分为五个类型：5.1、DI（数字输入）5.2、AI（模拟输入）5.3、PI（脉冲输入）5.4、DO（数字输出）5.5、AO（模拟输出）6、调试步骤6.1、系统软件及硬件功能的检查根据逻辑原理图，逐个检查逻辑点。
可断开式接通各输入触点，测试检查输入量的变化。
每个逻辑点的测试必须覆盖所有输入触点的各种变化组合。
测试过程应模拟进行。
输入量可用测试开关、标准信号发生器模拟，输出可通过CRT检查，其他功能测试可直接通过CRT检查。
6.2、系统联校联接装置仪表、设备进行实际传动、动作功能的联校，针对逻辑控制点，联接装置一次设备及部件，进行PLC系统的输入和输出联校及与DCS系统信号联校。
7、施工技术及安全措施7.1、从事系统安装、调试人员均需持证上岗7.2、从事调试工作人员需熟悉图纸，精读逻辑控制原理图，并明确安装、调试质量标准。
7.3、对于与装置仪表、设备及电气等需与外专业配合联校工作，需与外专业人员密切配合，确保人员及设备的安全。
7.4、每项调试工作内容的完成情况，均需填写工作内容反馈质量单，做到数据准确、真实、及时反馈。
PLC控制系统现场安装调试实操PLC控制系统的安装与调试，涉及到各项工作，并且只能按序进行，一环紧扣一环，稍有不慎都将导致调试失败，不但延误工期，甚至会损坏设备。
本文介绍了在现场实践中总结出的PLC控制系统的安装与调试技术经验，并对现场经常出现的安装、调试相关问题，提出探讨意见和解决方案。
一、系统的安装与调试合理安排系统安装与调试程序，是确保高效优质地完成安装与调试任务的关键。
1、前期技术准备系统安装调试前的技术准备工作越充分，安装与调试就会越顺利。
前期技术准备工作包括下列内容：(1)熟悉PC随机技术资料、原文资料，深入理解其性能、功能及各种操作要求，制订操作规程。
(2)深入了解设计资料、对系统工艺流程，特别是工艺对各生产设备的控制要求要有全面的了解，在此基础上，按子系统绘制工艺流。
程联锁图、系统功能图、系统运行逻辑框图、这将有助于对系统运行逻辑的深刻理解，是前期技术准备的重要环节。
(3)熟悉各工艺设备的性能、设计与安装情况，特别是各设备的控制与动力接线图，并与实物相对照，以及时发现错误并纠正。
(4)在全面了解设计方案与PC技术资料的基础上，列出PC输入输出点号表(包括内部线圈一览表，I/O所在位置，对应设备及各I/O点功能)。
(5)研读设计提供的程序，对逻辑复杂的部分输入、输出点绘制时序图，一些设计中的逻辑错误，在绘制时序图时即可发现。
(6)分子系统编制调试方案，然后在集体讨论的基础上综合成为全系统调试方案。
2、PLC商检商检应由甲乙双方共同进行，应确认设备及备品、备件、技术资料、附件等的型号、数量、规格，其性能是否完好待实验室及现场调试时验证。
商检结果，双方应签署交换清单。
3、实验室调试(1)PLC的实验室安装与开通制作金属支架，将各工作站的输入、输出模块固定其上，按安装提要以同轴电缆将各站与主机、编程器、打印机等相连接，检查接线正确，供电电源等级与PLC电压选择相符合后，按开机程序送电，装入系统配置带，确认系统配置，装入编程器装载带、编程带等，按操作规程将系统开通，此时即可进行各项操作试验。
锂电设备plc调试方案及流程锂电设备的PLC调试方案及流程如下：1. 设备准备：确保所有的硬件设备（PLC、传感器、执行器等）已经正确连接并供电，检查所有的线路、接口和电气连线是否安装正确并牢固。
2. 软件安装：安装PLC的编程软件，并确保软件与PLC的型号和版本相匹配。
确保软件的许可证和授权文件已经正确安装。
3. PLC配置：进行PLC的基本配置，包括设置PLC的通信参数、I/O地址分配、网络设置等。
根据实际需求，配置PLC的其他功能，如报警设置、故障诊断、数据记录等。
4. 编程调试：根据设备的功能和控制逻辑，编写PLC程序。
通过逻辑运算、定时器、计数器等功能块的组合，实现设备的自动控制和监测。
编写完程序后，进行语法检查和逻辑检查，确保程序没有错误并符合设备的控制要求。
5. 硬件连接调试：根据PLC的程序和设备的接口要求，将传感器、执行器等硬件设备与PLC 进行连接。
进行硬件连接调试，包括检查传感器的信号是否正确输入到PLC的输入模块，检查PLC的输出是否能正确驱动执行器。
6. 程序调试：将编写好的PLC程序下载到PLC。
通过手动触发输入信号，检查PLC的输出是否符合预期。
根据实际情况，调整程序的参数、定时器/计数器的触发条件，并再次进行调试，直到设备的控制逻辑满足要求。
7. 功能测试：对设备进行全面的功能测试，包括正常操作、异常处理、报警逻辑等。
模拟实际工作环境，对设备进行长时间运行测试，验证设备的可靠性和稳定性。
8. 调试记录：对每一次的调试过程进行记录，包括调试的步骤、参数的修改、问题的解决等。
记录对程序和设备的修改和优化，以备将来的维护和升级。
请注意，以上内容仅为一般的调试流程和方法，具体的调试方案和步骤可能因设备和环境的不同而有所差异。
在进行调试时，请参考设备的技术文档和相关标准，并遵守相关的安全规定。
PLC系统调试方案PLC系统（可编程逻辑控制器系统）是一种广泛应用于工业自动化的控制系统，它采用数字计算机技术和程序控制技术，对各种生产设备进行逻辑控制和运行监控。
PLC系统调试是确保生产设备正常运行的重要环节，下面将详细介绍PLC系统调试的方案。
一、调试准备工作1.确定调试目标：根据生产设备的工作原理、功能要求和控制流程，确定PLC系统调试的目标，如检测输入输出信号、调试逻辑函数、测试报警功能等。
2.准备软硬件资源：确保PLC系统和计算机连接正常，编写好逻辑控制程序，并加载到PLC中。
准备好相应的传感器、执行器以及测试工具（如示波器、虚拟仪表等）。
3.制定调试计划：根据调试目标和工作进度，制定详细的调试计划，包括调试的步骤、流程、时间安排等。
二、信号检测调试1.检测输入信号：使用测试工具检测输入信号的正常工作状态，如开关、传感器等。
检查信号线路的连接情况，排除接触不良、短路等问题。
2.调试输出信号：通过PLC程序控制输出模块，检测输出信号的是否正确，如执行器的电机、气缸等工作状态，确保输出信号能够正常驱动相关设备。
三、逻辑函数调试1.逻辑控制程序调试：通过编写简单的测试程序，逐步调试逻辑控制程序，确保逻辑函数的准确性和稳定性。
可以使用监视器软件实时查看和修改逻辑控制程序的状态和数值，进行单步调试和观察。
2.调试计数器和定时器：测试计数器和定时器的计数和定时功能，检查是否满足实际要求。
通过修改参数，调节计数和定时的精度和速度。
四、报警功能调试1.报警信号检测：模拟各种故障情况，检测报警功能的是否正常工作，如输入信号异常、输出信号异常、通讯中断等。
2.报警处理程序调试：通过编写报警处理程序，对不同的报警情况进行处理，包括发出声音、显示报警信息、记录报警事件等。
五、系统整体调试1.测试系统正常工作：对整个PLC系统进行综合测试，模拟生产环境中的各种工作情况，确保系统能够正常工作，如启动、停止、暂停、复位等。
PLC系统调试方案
1、编制说明
为高效优质的完成PLC系统调试工作，确保装置试车顺利完成，实现长期、安全、稳定运行，特编制本方案。
2、编制依据
1)《工业自动化仪表工程施工及验收规范》GBJ93-86；
2)《自动化仪表安装工程质量检验评定标准》GBJ131-91。
3系统结构
1)电源模板
2)中央处理单元
3)通讯处理器
4)输入、输出模板
5)上位机
4系统调试前的工作内容
1)根据系统结构配置，检查硬件设备和外设的规格型号及安装是否正确。
2)确保电源、接地、配线及接口连接正确无误。
3)系统进行上电检查。
4)联接上位机对系统进行应用软件的装载。
5系统调试工作内容
根据PLC I/O模件的具体类型，可将I/O模件分为两个类型DI（数字输入）AI（模拟输入）系统调试工作可以分为以下
几个步骤进行：
1)对PLC系统进行系统软件、应用软件及硬功能的检查。
根据逻辑原理图，逐个检查逻辑点。
可断开式接通各输入触点，测试检查输入量的变化。
每个逻辑点的测试必须覆盖所有输入触点的各种变化组合。
2)联系装置的仪表、设备，分别进行输入输出信息的传输，动作功能检。
对于限位开关的行程等输入信号的传输和动作检查。
3)联接装置仪表、设备进行实际传动、动作功能的联校。
6质量标准
1)施工图及逻辑控制原理图
2)系统设备及装置仪表设备说明书
3)工业行动化仪表工程施工及验收规范GBJ93—86
4)自动化仪表安装工程质量检验评定标准GBJ131—91
5)行业、地区专用标准、规范
7施工技术及安全措施
1)从事系统安装、调试人员均需持证上岗
2)从事调试工作人员需熟悉图纸，精读逻辑控制原理图，并明确安装、调试质量标准。
3)对于与装置仪表、设备及配电柜、电气等需与外专业配合联校工作，需与外专业人员密切配合，确保人员及设备的安全。
4)每项调试工作内容的完成情况，均需填写工作内容反馈质量单，做到数据准确、真实、及时反馈。
并做到数据化、
表格化、标准化。
5)标准仪器设备均需在周期内使用。
6) 保持室内清洁，严禁烟火，配备消防器材，防止火灾发生。
