一种可以远距离传送开关量信号的简便方法

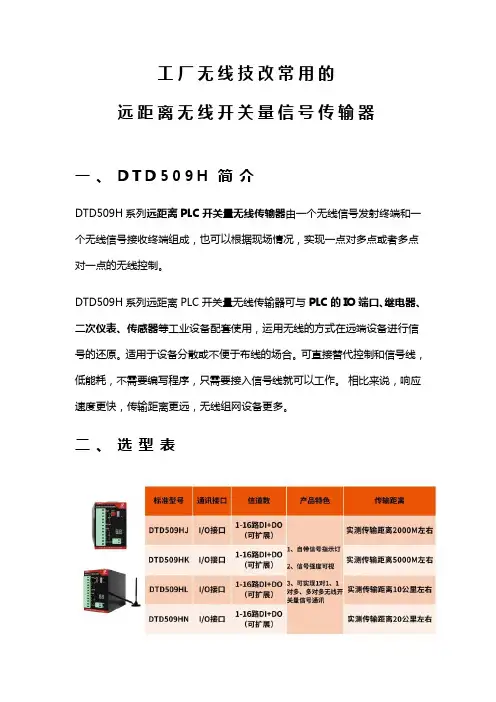

工厂无线技改常用的
远距离无线开关量信号传输器
一、D T D509H简介
DTD509H系列远距离PLC开关量无线传输器由一个无线信号发射终端和一个无线信号接收终端组成，也可以根据现场情况，实现一点对多点或者多点对一点的无线控制。

DTD509H系列远距离PLC开关量无线传输器可与PLC的IO端口、继电器、二次仪表、传感器等工业设备配套使用，运用无线的方式在远端设备进行信号的还原。

适用于设备分散或不便于布线的场合。

可直接替代控制和信号线，低能耗，不需要编写程序，只需要接入信号线就可以工作。

相比来说，响应速度更快，传输距离更远，无线组网设备更多。

二、选型表
三、用法描述
DTD509H系列PLC开关量信号无线传输器配套PLC、继电器、按钮、报警器等工业设备使用，输入信号可以外接无源触点，干节点。

可以实现点对点及点对多点的远距离开关量信号无线传输通讯
四、应用场景
【应用一】开关量信号1点对多点远距离无线通讯
支持点对点及1点对多点，多路开关量/数字量信号远距离无线传输通讯
【应用二】开关量信号多点对1点之间远距离无线通讯
PLC、泵阀、二次仪表、继电器等I/O开关量信号之间多点对1点无线通讯
【应用三】I/O开关信号之间多对多组网无线通讯
开关量/数字量信号多点对多点无线组网通讯
五、无线方案的优点
采用无线的方式代替有线可以将I/O信号进行远端的还原，不需要物理连接，可以任意时间、地点进行数据传输。

无线信号不但传输速度快，可以大幅提高信息传输效率，而且无需铺设物理线路，节省了布线和维护成本。

无线技术的应用非常广泛，适用于大多数工业场合，大幅度提升了工业自动化的程度。

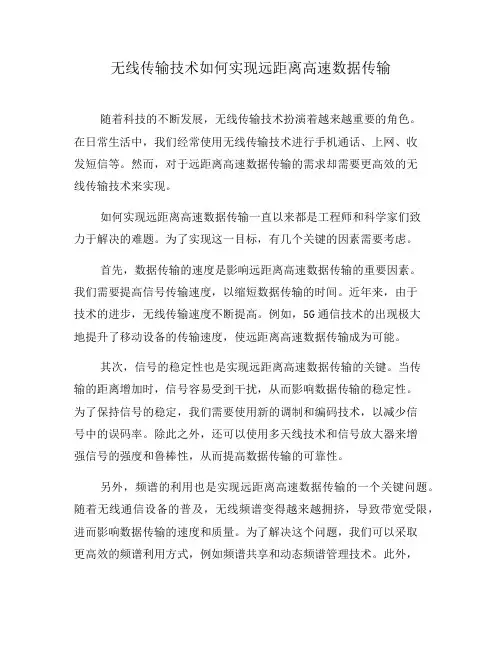

无线传输技术如何实现远距离高速数据传输随着科技的不断发展，无线传输技术扮演着越来越重要的角色。

在日常生活中，我们经常使用无线传输技术进行手机通话、上网、收发短信等。

然而，对于远距离高速数据传输的需求却需要更高效的无线传输技术来实现。

如何实现远距离高速数据传输一直以来都是工程师和科学家们致力于解决的难题。

为了实现这一目标，有几个关键的因素需要考虑。

首先，数据传输的速度是影响远距离高速数据传输的重要因素。

我们需要提高信号传输速度，以缩短数据传输的时间。

近年来，由于技术的进步，无线传输速度不断提高。

例如，5G通信技术的出现极大地提升了移动设备的传输速度，使远距离高速数据传输成为可能。

其次，信号的稳定性也是实现远距离高速数据传输的关键。

当传输的距离增加时，信号容易受到干扰，从而影响数据传输的稳定性。

为了保持信号的稳定，我们需要使用新的调制和编码技术，以减少信号中的误码率。

除此之外，还可以使用多天线技术和信号放大器来增强信号的强度和鲁棒性，从而提高数据传输的可靠性。

另外，频谱的利用也是实现远距离高速数据传输的一个关键问题。

随着无线通信设备的普及，无线频谱变得越来越拥挤，导致带宽受限，进而影响数据传输的速度和质量。

为了解决这个问题，我们可以采取更高效的频谱利用方式，例如频谱共享和动态频谱管理技术。

此外，还可以利用更高频率的频段，以提供更大的带宽。

不过，更高频率的使用也会带来传输距离的限制，需要更多的基站来覆盖较大的区域。

此外，无线传输技术的安全性也是值得关注的问题。

高速数据传输可能涉及敏感信息，例如个人隐私和商业机密。

因此，我们需要采取各种加密和认证技术来保护数据的安全性，确保数据传输不会被未授权的人员获取。

在实现远距离高速数据传输的过程中，还需要考虑电力消耗的问题。

传输距离较长的数据传输通常需要更多的能量。

为了提高传输效率，我们需要研发更节能的无线传输设备，并充分利用能量回收和能量转换技术。

综上所述，实现远距离高速数据传输需要综合考虑多个因素，包括传输速度、信号稳定性、频谱利用、安全性和电力消耗。

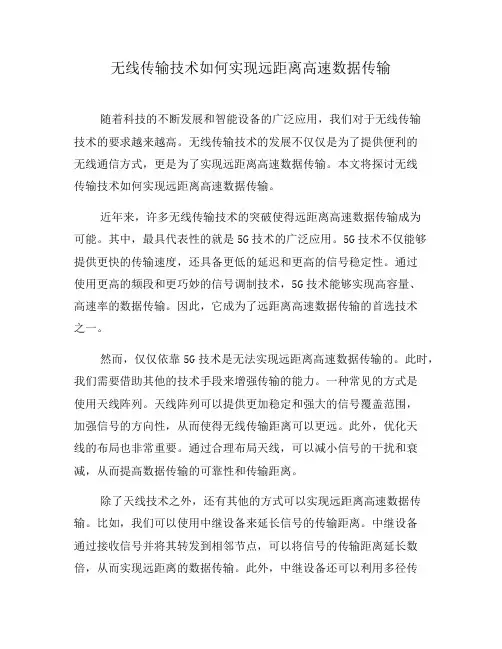

无线传输技术如何实现远距离高速数据传输随着科技的不断发展和智能设备的广泛应用，我们对于无线传输技术的要求越来越高。

无线传输技术的发展不仅仅是为了提供便利的无线通信方式，更是为了实现远距离高速数据传输。

本文将探讨无线传输技术如何实现远距离高速数据传输。

近年来，许多无线传输技术的突破使得远距离高速数据传输成为可能。

其中，最具代表性的就是5G技术的广泛应用。

5G技术不仅能够提供更快的传输速度，还具备更低的延迟和更高的信号稳定性。

通过使用更高的频段和更巧妙的信号调制技术，5G技术能够实现高容量、高速率的数据传输。

因此，它成为了远距离高速数据传输的首选技术之一。

然而，仅仅依靠5G技术是无法实现远距离高速数据传输的。

此时，我们需要借助其他的技术手段来增强传输的能力。

一种常见的方式是使用天线阵列。

天线阵列可以提供更加稳定和强大的信号覆盖范围，加强信号的方向性，从而使得无线传输距离可以更远。

此外，优化天线的布局也非常重要。

通过合理布局天线，可以减小信号的干扰和衰减，从而提高数据传输的可靠性和传输距离。

除了天线技术之外，还有其他的方式可以实现远距离高速数据传输。

比如，我们可以使用中继设备来延长信号的传输距离。

中继设备通过接收信号并将其转发到相邻节点，可以将信号的传输距离延长数倍，从而实现远距离的数据传输。

此外，中继设备还可以利用多径传输原理来提高数据传输的可靠性。

通过利用环境中的反射衍射路径，中继设备可以避免信号的衰减和干扰，从而实现更远距离的数据传输。

除了技术手段之外，我们还可以对无线传输信号进行优化，以提高数据传输的效率和可靠性。

一种常见的方式是采用自适应调制技术。

自适应调制技术可以根据信号的强度和质量情况动态调整信号的调制方式，从而提供更适应当前环境的传输方案。

通过自适应调制技术，我们可以在保证传输速率的同时，还能够充分利用可用的频谱资源，提高数据传输的效率和距离。

综上所述，无线传输技术如何实现远距离高速数据传输是一个综合性的问题。

usb远距离传输方案USB（Universal Serial Bus）是一种常见的计算机外设接口标准，用于连接计算机与外部设备。

然而，由于其传输距离限制，有时候需要寻找一种USB远距离传输的解决方案。

本文将介绍一些常见的USB远距离传输方案，帮助解决这一问题。

一、USB信号衰减问题在长距离传输中，USB信号容易发生衰减。

这是由于远距离传输中，信号受到干扰和损耗的影响。

为了解决这个问题，我们可以采取以下方案：1. 使用信号放大器信号放大器可以增强USB信号的强度，帮助信号在长距离传输中更稳定。

通过将信号放大器放置在传输线路上的适当位置，可以有效提高USB信号的质量。

2. 使用信号重复器信号重复器可以在信号传输过程中，将信号进行放大和重放。

这有助于防止信号衰减，并确保信号的正常传输。

使用信号重复器时，我们需要根据实际环境和信号传输距离来选择合适的设备。

二、光纤传输方案除了使用信号放大器和信号重复器外，还可以考虑采用光纤传输方案。

光纤具有较低的信号衰减和抗干扰能力强的特点，适合用于长距离传输。

在USB中，我们可以使用光纤转换器或光纤延长线缆来实现USB远距离传输。

光纤转换器将USB信号转换为光信号，并通过光纤进行传输。

在接收端，再将光信号转换为USB信号。

这种方案可以有效地克服信号衰减问题，实现稳定的远距离传输。

然而，使用光纤传输方案需要考虑到设备的光纤连接和转换器的兼容性。

三、无线传输方案除了有线传输方案外，也可以考虑使用无线传输方案来实现USB 远距离传输。

下面是两种常见的无线传输方案：1. Wi-Fi传输Wi-Fi技术已经得到广泛应用，并且可以用于无线USB传输。

通过连接USB设备和Wi-Fi适配器，我们可以在无线网络环境下实现USB 信号的传输。

这种方案可以较方便地实现USB远距离传输，但需要保证Wi-Fi网络的稳定性和传输速度。

2. 蓝牙传输蓝牙技术是一种短距离无线通信技术，但通过使用蓝牙适配器，也可以实现USB设备的远距离传输。

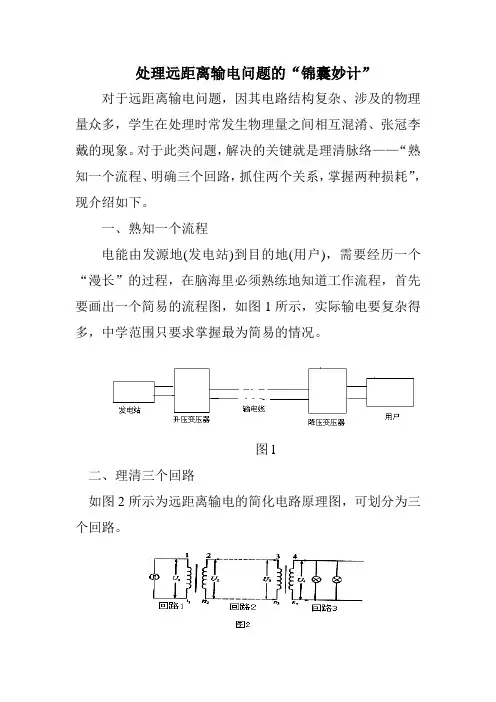

处理远距离输电问题的“锦囊妙计”对于远距离输电问题，因其电路结构复杂、涉及的物理量众多，学生在处理时常发生物理量之间相互混淆、张冠李戴的现象。

对于此类问题，解决的关键就是理清脉络——“熟知一个流程、明确三个回路，抓住两个关系，掌握两种损耗”，现介绍如下。

一、熟知一个流程电能由发源地(发电站)到目的地(用户)，需要经历一个“漫长”的过程，在脑海里必须熟练地知道工作流程，首先要画出一个简易的流程图，如图1所示，实际输电要复杂得多，中学范围只要求掌握最为简易的情况。

图l二、理清三个回路如图2所示为远距离输电的简化电路原理图，可划分为三个回路。

回路1：由发电机和输电线路的升压变压器的原线圈1组成，称为发电机电路(或输人电路)。

在这个电路中，发电机是电源，线圈1相当于用电器，导线的直流电阻可以忽略。

通过线圈1中的电流I1等于发电机中的电流I m，线圈1两端的电压U1等于发电机的端电压U机，线圈1输入的电功率P1等于发电机输出的电功率P机，即I1=I机，U1=U m，P1=P机。

回路2：由输电线路的升压变压器的副线圈2和降压变压器的原线圈3组成，称为输送电路。

在这个电路中，线圈2相当于电源，而线圈3相当于用电器，由于线圈2与线圈3相距较远，输电线路的电阻R不可忽略，故也是该回路中的一个用电器。

设通过线圈2、线圈3和输电线路的电流分别为I2、I3和I R，线圈2、线圈3两端的电压分别为U2和U3，线路中损失的电压为U R，线圈2的输出功率为P2，，线圈3的输入功率为P3，线路的损失功率为P R。

，显然有：I2= I3=I R，U2= U3+U R，P2=P R+P3。

回路3：由用户与降压变压器的副线圈4组成，称为输出电路。

在这个电路中，线圈4相当于电源．由它向用户供电，考虑到变压器与用户相距较近，线路中导线的电阻可忽略不计，设通过线圈4和用户的电流为I4和I用，线圈4两端的电压和用户使用电压为U4和U用，线圈4输出的功率和用户消耗的功率分别为P4和P用，则有：I4=I用，U4=U用，P4=P用。

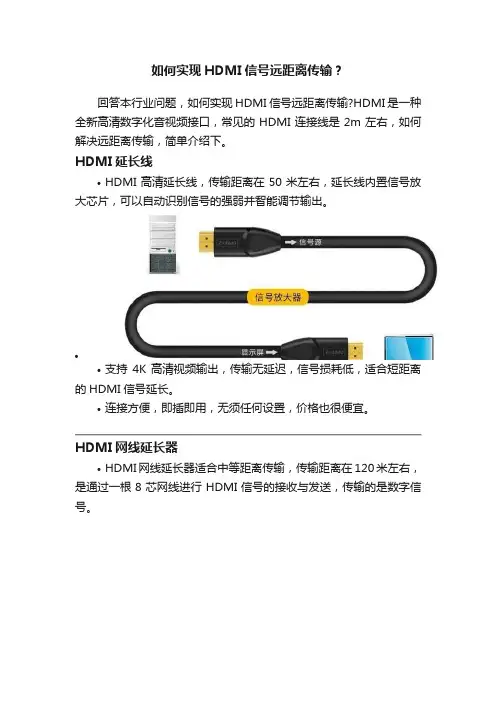

如何实现HDMI信号远距离传输？回答本行业问题，如何实现HDMI信号远距离传输?HDMI是一种全新高清数字化音视频接口，常见的HDMI连接线是2m左右，如何解决远距离传输，简单介绍下。

HDMI延长线•HDMI高清延长线，传输距离在50米左右，延长线内置信号放大芯片，可以自动识别信号的强弱并智能调节输出。

••支持4K高清视频输出，传输无延迟，信号损耗低，适合短距离的HDMI信号延长。

•连接方便，即插即用，无须任何设置，价格也很便宜。

HDMI网线延长器•HDMI网线延长器适合中等距离传输，传输距离在120米左右，是通过一根8芯网线进行HDMI信号的接收与发送，传输的是数字信号。

••HDMI网线延长器由发送端和接收端组成，发送端负责完成信号获取和压缩的作用，接收端负责完成信号的解码和端口分配。

•HDMI网线延长器需成对使用，且需独立供电，每个延长器有一个HDMI接口、一个RJ45网线接口。

•网线RJ45接口网线要采用标准的T568接法，即线序：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

HDMI光纤延长器•HDMI光纤延长器，也叫光端机，主要是解决HDMI音视频信号远距离传输的问题，最远传输距离达几十公里，支持1080P、4K高清视频传输，适应性好，抗干扰能力强。

••也是由发送端和接收端组成，传输的是光信号，光端机有HDMI 接口、FC/SC光纤接口，部分还支持USB接口，键盘、鼠标使用。

•有单模和多模区分，使用时需匹配，即插即用，造价比较贵，使用效果最佳，非常灵活。

以上个人浅见，欢迎指正，有不同看法的可以在评论区留言一起交流，喜欢请随手点赞关注吧！关注尬聊科技，分享更多知识，分享越多，收获越多!。

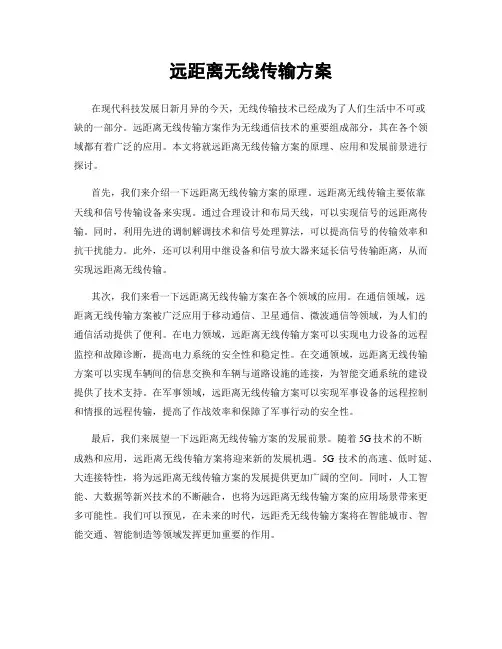

远距离无线传输方案在现代科技发展日新月异的今天，无线传输技术已经成为了人们生活中不可或缺的一部分。

远距离无线传输方案作为无线通信技术的重要组成部分，其在各个领域都有着广泛的应用。

本文将就远距离无线传输方案的原理、应用和发展前景进行探讨。

首先，我们来介绍一下远距离无线传输方案的原理。

远距离无线传输主要依靠天线和信号传输设备来实现。

通过合理设计和布局天线，可以实现信号的远距离传输。

同时，利用先进的调制解调技术和信号处理算法，可以提高信号的传输效率和抗干扰能力。

此外，还可以利用中继设备和信号放大器来延长信号传输距离，从而实现远距离无线传输。

其次，我们来看一下远距离无线传输方案在各个领域的应用。

在通信领域，远距离无线传输方案被广泛应用于移动通信、卫星通信、微波通信等领域，为人们的通信活动提供了便利。

在电力领域，远距离无线传输方案可以实现电力设备的远程监控和故障诊断，提高电力系统的安全性和稳定性。

在交通领域，远距离无线传输方案可以实现车辆间的信息交换和车辆与道路设施的连接，为智能交通系统的建设提供了技术支持。

在军事领域，远距离无线传输方案可以实现军事设备的远程控制和情报的远程传输，提高了作战效率和保障了军事行动的安全性。

最后，我们来展望一下远距离无线传输方案的发展前景。

随着5G技术的不断成熟和应用，远距离无线传输方案将迎来新的发展机遇。

5G技术的高速、低时延、大连接特性，将为远距离无线传输方案的发展提供更加广阔的空间。

同时，人工智能、大数据等新兴技术的不断融合，也将为远距离无线传输方案的应用场景带来更多可能性。

我们可以预见，在未来的时代，远距禿无线传输方案将在智能城市、智能交通、智能制造等领域发挥更加重要的作用。

综上所述，远距离无线传输方案作为无线通信技术的重要组成部分，其在各个领域都有着广泛的应用前景。

我们期待着远距离无线传输方案在未来的发展中能够为人们的生活带来更多的便利和惊喜。

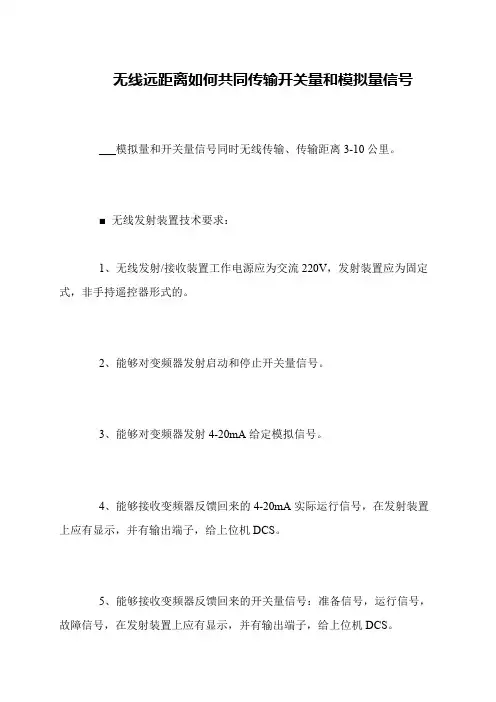

无线远距离如何共同传输开关量和模拟量信号
___模拟量和开关量信号同时无线传输、传输距离3-10公里。

■无线发射装置技术要求：
1、无线发射/接收装置工作电源应为交流220V，发射装置应为固定式，非手持遥控器形式的。

2、能够对变频器发射启动和停止开关量信号。

3、能够对变频器发射4-20mA给定模拟信号。

4、能够接收变频器反馈回来的4-20mA实际运行信号，在发射装置上应有显示，并有输出端子，给上位机DCS。

5、能够接收变频器反馈回来的开关量信号：准备信号，运行信号，故障信号，在发射装置上应有显示，并有输出端子，给上位机DCS。

开关量信号远距离有线传输装置设计本文通过将开关量信号转换为频率信号，并采用双端平衡传输方式，解决了开关量长距离的传输的问题。

该设计简单可靠，不需要微处理器参于，便能实现数据的双向传输，在地理空间位置上，极大地拓展了应用范围。

标签：开关量信号；远距离有线传输；RS485收发转换电路0 引言基于微处理器应用系统中，常常会遇到远程开关量的输入问题。

开关量进行长距离传输时，一方面容易受到外界的电磁干扰，导致传输信号发生畸变或失真；另一方面开关量通过长电缆单端接入微处理器，由于电缆的线路阻抗与电压降，限制了该电缆的距离。

本文采用RS485总线作为开关量信号输入信道，一方面RS485总线的差分通讯方式可以抑制外界干扰信号，提高传输质量；另一方面，由于开关量信号采用低频信号传输，可以在相同条件下大大提高其传输距离。

通过在输入设备端增加光电隔离设备及软件上采取相应的防抖动等措施，完全可以保证通讯正确率。

实验证明，采用该种措施可以确保开关量信号在3000m长度的带屏蔽双绞线（0.56mm/24AWG）上无误码传输。

采用RS485总线作为传输信道，在通常的应用方式中，信号输出设备端与输入设备端均需有微处理器，而当信号输出设备端的开关量很少时（例如只有一路开关信号），用微处理器控制RS485通讯，一方面会增加设备成本；另一方面因为微处理器使电路复杂数倍，又需要在微处理器中写入软件，所以也会大大增加维护成本。

而本文采用RS485收发自动转换电路，可以省去输出设备端的微处理器。

且由于RS485具有双向通讯功能，可以将输入设备接收到的状态反馈至输出设备端。

这是本设计的另一大特色。

1 系统硬件设计本设计的系统硬件原理图如图1所示。

1.1 输出设备电路原理C1、R1和R0构成去抖动电路，其实质是RC充放电电路。

在开关K闭合过程中，电容C1通过R0有一个放电过程；在开关K断开过程中，电容C1通过R1和R0有一个充电过程。

充放电过程可以消除开关K在闭合与断开过程的抖动。

电器开关原理推导：如何实现开关的远程控制与反馈电器开关原理推导：如何实现开关的远程控制与反馈在现代社会中，电器开关是我们生活中随处可见的设备，它方便了我们的生活。

然而，在某些情况下，我们可能希望能够远程控制开关的状态，并得到相应的反馈信息。

本文将推导如何实现开关的远程控制与反馈。

首先，我们需要实现开关的远程控制。

为了实现这一目标，我们可以使用无线通信技术，如Wi-Fi、蓝牙或红外线等，将开关与控制设备进行连接。

以Wi-Fi为例，我们可以将开关和控制设备连接到同一个局域网中。

在开关上安装一个Wi-Fi模块，这样开关就能够通过Wi-Fi与控制设备进行通信。

而控制设备上则需要安装相应的软件，通过手机或电脑发送指令给开关，从而实现对开关的远程控制。

其次，我们需要实现开关的反馈信息。

为了实现这一目标，我们可以采用传感器技术，将开关的状态转换为电信号，并通过通信手段将这些信息发送给控制设备。

例如，我们可以在开关上安装一个开关状态传感器，如光电传感器或磁致伸缩传感器等。

这些传感器能够将开关的状态转换为电信号，并通过Wi-Fi或其他通信方式将这些信息发送给控制设备。

当控制设备接收到开关的状态信息后，可以通过相应的软件将这些信息显示出来，或者进行进一步的处理。

例如，可以将开关的状态显示在手机或电脑的应用程序中，让用户能够实时了解到开关的状态。

此外，为了确保开关的远程控制与反馈的可靠性，我们还需要考虑安全性和稳定性的问题。

一方面，我们可以采用加密技术，对通信数据进行加密处理，以防止数据的泄露或被篡改。

另一方面，我们还可以采用冗余设计和自动重连机制，确保通信的稳定性和可靠性。

总结起来，要实现开关的远程控制与反馈，我们可以通过无线通信技术将开关与控制设备连接起来，通过传感器技术将开关的状态转换为电信号，并通过通信手段将这些信息发送给控制设备。

同时，我们还需要考虑安全性和稳定性的问题，以确保远程控制与反馈的可靠性。

这些技术的应用使得我们可以方便地控制开关，同时获取开关的状态信息，为我们的生活带来了极大的便利。

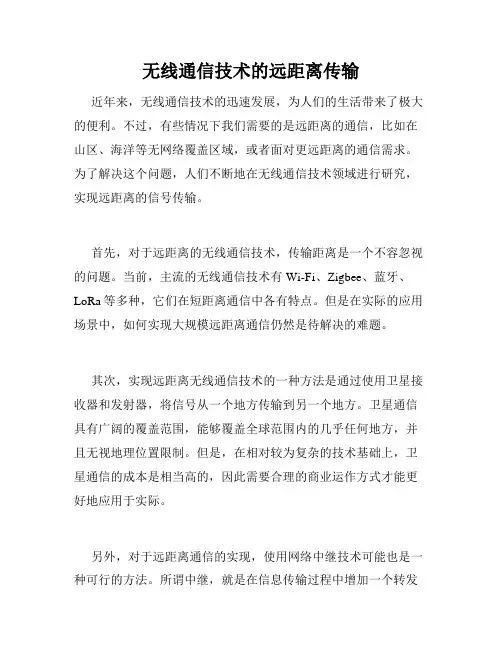

无线通信技术的远距离传输近年来，无线通信技术的迅速发展，为人们的生活带来了极大的便利。

不过，有些情况下我们需要的是远距离的通信，比如在山区、海洋等无网络覆盖区域，或者面对更远距离的通信需求。

为了解决这个问题，人们不断地在无线通信技术领域进行研究，实现远距离的信号传输。

首先，对于远距离的无线通信技术，传输距离是一个不容忽视的问题。

当前，主流的无线通信技术有Wi-Fi、Zigbee、蓝牙、LoRa等多种，它们在短距离通信中各有特点。

但是在实际的应用场景中，如何实现大规模远距离通信仍然是待解决的难题。

其次，实现远距离无线通信技术的一种方法是通过使用卫星接收器和发射器，将信号从一个地方传输到另一个地方。

卫星通信具有广阔的覆盖范围，能够覆盖全球范围内的几乎任何地方，并且无视地理位置限制。

但是，在相对较为复杂的技术基础上，卫星通信的成本是相当高的，因此需要合理的商业运作方式才能更好地应用于实际。

另外，对于远距离通信的实现，使用网络中继技术可能也是一种可行的方法。

所谓中继，就是在信息传输过程中增加一个转发器，并通过这个转发器，将信息顺利的传递到下一个目标区域。

中继可以有效地解决距离的限制，让信号能够实现远距离的传输。

但是，中继无法规避地存在一定程度的数据损失，使得信号的质量下降。

此外，在实现远距离无线通信技术过程中，还可以使用超带宽技术。

超带宽技术是指通过改变信号的频率、相位、幅度等方式，增加信号的传输带宽，从而实现更高的速度和更长的距离。

超带宽技术可以实现几百公里甚至上千公里的无线通信，但要实现高速数据传输，必须在节点之间建立光纤，并配以卫星等广域中继设备，而这保证使用起来比较困难和昂贵。

无线通信技术的远距离传输不是一件简单的事情，需要采取不同的技术手段和途径。

目前，各种技术都还处于不断研究和探索中，在未来可能有更大的进步和发展。

电器开关原理推导：如何实现开关的远程控制与反馈电器开关是现代家庭生活中不可或缺的设备，它可以方便地实现电器的开启和关闭。

然而，随着科技的不断进步，人们对于电器开关的功能和便利性的要求也越来越高。

为了实现远程控制和反馈，电器开关的原理也需要相应的改进。

首先，实现远程控制需要在电器开关中引入无线通信技术。

传统的电器开关通常是通过物理连接方式与电器进行连接，而无线通信可以通过无线电波或红外线等技术，将开关的操作信号传输到电器上。

这样，无论用户身处何地，只要信号能够传输到电器，就可以通过远程控制设备操作开关的状态。

其次，为了实现远程反馈，电器开关需要具备双向通信的能力。

传统的电器开关只能实现单向的控制，即用户通过开关操作电器的开关状态。

但是，用户在远程控制时，需要获得电器当前的开关状态，以便及时调整。

因此，电器开关需要能够向用户发送反馈信息，告知用户当前开关的状态。

要实现远程控制和反馈，电器开关需要借助互联网技术。

通过将电器开关与互联网连接，可以通过在线平台或应用程序实现对开关的远程控制和反馈。

用户可以通过智能手机、电脑或其他互联网终端设备，通过平台或应用程序发送开关操作指令，然后平台将指令转发给电器开关，电器开关根据指令操作相应的电器。

同时，电器开关也会将当前的状态信息上传到平台，用户可以通过平台或应用程序获取开关的实时状态。

为了确保远程控制和反馈的可靠性和安全性，电器开关需要进行数据加密和身份验证。

在数据传输过程中，开关和平台之间的通信需要采用安全的通信协议，并对数据进行加密，防止信息被窃听或篡改。

同时，用户需要进行身份验证，确保只有经过授权的用户才能对开关进行远程控制。

这样可以有效地保护用户的隐私和安全。

总之，要实现电器开关的远程控制和反馈，需要引入无线通信技术、双向通信能力和互联网技术。

通过借助互联网和智能终端设备，用户可以随时随地对电器开关进行控制，并获取实时的开关状态。

同时，为了保证安全性，还需要加密和身份验证等安全措施。

利用编程口实现三菱PLC远距离通讯的方法MITSUBISHI PLC是三菱公司生产的可编程序控制器，由于该产品体积小，结构紧凑，性能可靠，易编程，系列全（根据被控对象的复杂程度，选用相应容量的PLC）等优点，而被广泛应用于各种场合和生产过程的现地控制中，可实现开关量采集、输出，模拟量采集和输出等功能。

在实际应用中，有时往往需要实现远方控制和监视，因此PLC的长距离通讯问题具有实用性。

这里介绍两种PLC远距离通讯方法。

我们先来分析一下PLC的特性。

一、FX2系列PLC通讯接口的物理特性PLC装置上带有一个25针RS-422编程口，该口主要用于对PLC进行编程和调试。

接口如示：端口信号定义如下：RXD：接收数据（Received Data)TXD：发送数据Transmitted Data)DTR：数据终端准备就绪（Data Terminal Ready)DSR：数据装置就绪（Data Set Ready)PWE: PLC数据接收允许在用PC机或便携机对PLC进行编程和调试时，必须用一根专用通信电缆与之通信，当编程调试结束后，该口即处于闲置状态。

要想实现PLC长距离数据通讯，一种方法是采用PLC通讯扩展模件，这要增加额外的开销，另一种方法就是利用其自身的编程口，也能达到同样的效果，同时可节省开销。

出于保密等某种因素，PLC编程电缆的接口电路部分用强力胶密封，用户无法查看。

通过对其接口的分析和试验，找到了用四线制方式实现PLC通讯的连接方法，即用PLC的4个引脚RXD（R+、R-）、TXD（T+、T-）经长线与PC侧的长线收发器相连接，通过长线收发器把信号转换为RS-232后与PC的串口相连。

其接口如图2如示。

应当指出的是为了使PLC始终处于“数据装置就绪”状态，我们人为将4脚和7脚短接，同样为了使PLC能接受主机的命令，也将21脚和20脚短接。

在实际应用中，PC机通常要与若干个PLC通讯，单个串口是实现不了的，此时需扩展端口来实现。

消防火灾报警系统如何实现远距离信号传输的？火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有辅助功能的装置组成。

目的是为了早期发现并通报火灾，并及时采取有效措施，控制和扑灭火灾，减小损失。

现阶段，火灾自动报警系统发展到智能型火灾探测报警系统阶段。

属于模拟量总线系统。

探测器为具有独立智能产品，它能将环境的火灾参数变化量发送给报警控制器，报警控制器对一组参数与事先存入计算机的标准变化特性曲线相比较，以确认火灾是否发生。

因此智能型设备具有更高的可靠性和抗误报警能力。

火灾自动报警系统构成及应用型式火灾自动报警系统由下列部分或全部构成：①火灾探测报警系统：由火灾报警控制器、显示盘、图形显示装置、探测器、手动按钮、声/光警报器等部分或全部设备组成。

②消防联动控制系统：由消防联动控制器、模块(远程控制器)、消防电气控制装置、消防电动装置等消防设备组成。

③可燃气体探测报警系统：由可燃气体报警控制器和可燃气体探测器构成。

④电气火灾监控系统：由电气火灾监控设备和电气火灾监控探测器构成。

按照GB50116，火灾探测报警系统的类型形式有：1、区域报警系统：由区域(火灾)报警控制器和火灾探测器等组成的功能简单的系统。

2、集中报警系统：由集中火灾报警控制器、区域（火灾）报警控制器和火灾探测器组成的功能较复杂的系统。

3、控制中心报警系统：由消防控制室的联动控制设备、图形显示装置、集中报警控制器、区域(火灾) 报警控制器和火灾探测器等组成的功能复杂的系统。

4、家用火灾报警系统：有A、B、C、D四种完全不同形式的系统。

火灾探测报警系统应用形式选择应符合如下规定：1、区域报警系统：宜用于二级和三级保护对象。

2、集中报警系统：宜用于一级和二级保护对象。

3、控制中心报警系统：宜用于特级和一级保护对象。

4、家用火灾报警系统：用于住宅、公寓等居住场所。

其中A类和B类家用系统宜用于有物业管理的住宅，C类家用系统宜用于没有物业管理的单元住宅，D类家用系统可用于别墅式住宅。

DCS在开关量信号长距离传输中应用摘要：随着化工行业自动化快速发展，对信号传输的品质要求越来越高，线缆传输中的压降和电容是客观存在的，是无法彻底消除的，安全紧急停机按钮是独立于控制系统之外的紧急停机设备，它需要直接接到设备控制回路中，线缆长距离传输如何有效降低信号衰减率，对紧急停机系统安全可靠性十分重要。

关键词：电压降；电容；解决方案；DCS系统；实施效果引言前期化工行业操作室位置的选择没有考虑到高压蒸汽管道及周围环境，现面临操作室远距离搬迁，装置的紧急停机按钮线缆长距离传输遇到一些问题，一方面信号容易受到外界电磁干扰，导致传输信号发生畸变或失真；一方面由于线缆的线阻抗、电容和电压降，限制了线缆的安全使用距离。

本文采用增加一套DCS系统进行监视开关量信号传输状态，一方面DCS控制站之间采用双网光纤通讯，冗余设计，既可以抑制外界干扰信号，提高传输质量及可靠性，也增加了开关量信号传输距离，另一方面能够实时监测信号通讯情况，能够及时发现隐患，提高紧急按钮的可靠性。

实验证明，采用该措施既可以保证开关量信号传输品质也可以有效监视信号传输情况。

集中控制室的位置应选择在非爆炸，无火灾危险的区域内，其位置应符合《石油化工企业设计防火规范》（GB 50160）的规定，操作室易布置在工艺装置的一侧，四周不应同时布置甲、乙类装置，应独立设置，不得与非抗爆建筑物合并建造。

对于控制室初期建在装置内部比较危险的环境中，就需要考虑操作室搬迁。

如：2016年湖北当阳市一电厂高压蒸汽管道破裂，造成蒸汽外泄，当时操作室就建在高压蒸汽管道附近，受冲击波影响，蒸汽把墙冲穿，操作室里面的人全部受害。

因此操作室位置的选择十分重要。

在操作室的搬迁中对于紧急停机系统的改造存在一些难题。

1线缆长距离传输存在的问题1.1 线缆电压降线缆长距离传输时，就需要考虑电缆电压的“压降”问题，如果忽略压降，就会导致设备无法正常启停，而因此造成经济损失和安全生产事故。

2009年1月第1期电子测试EL ECTRON IC TESTJ an.2009No.1SPI 总线数据远距离传输实现梁德坚,刘玉琼(柳州运输职业技术学院　柳州　545007)摘　要:SPI 总线是一种应用广泛的短距离串行同步通信协议,针对SPI 总线数据不能进行远距离传输的问题,本文介绍了采用RS422/RS485通信协议,利用MAX3045和MAX3093芯片构成RS422/RS485收发电路,将SPI 总线数据由单端不平衡传输方式转换为双端平衡传输方式,利用5类双绞线作为传输介质,使得SPI 总线数据可靠传输距离延长至1200m ,扩展了SPI 总线的应用范围。
