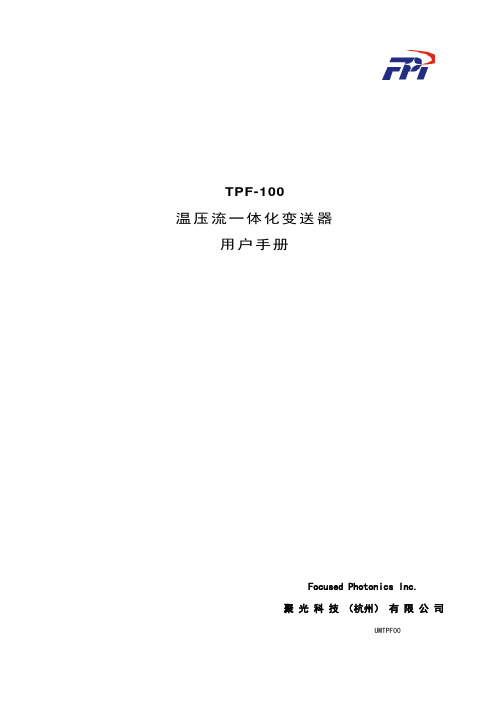

F O C U S E D P H O T O N I C S I N CTPF-100温压流一体化变送器用户手册Focused Photonics Inc.聚光科技（杭州）有限公司UMTPF00目录1阅读说明................................................................ 错误!未定义书签。
用户须知............................................................. 错误!未定义书签。
安全与警告........................................................... 错误!未定义书签。
供货和运输........................................................... 错误!未定义书签。
质保和维修........................................................... 错误!未定义书签。
技术支持............................................................. 错误!未定义书签。
2仪器介绍................................................................ 错误!未定义书签。
仪器概述............................................................. 错误!未定义书签。
测量原理............................................................. 错误!未定义书签。
仪器内部结构......................................................... 错误!未定义书签。
F O C U S E D P H O T O N I C S I N CTPF-100温压流一体化变送器用户手册Focused Photonics Inc、聚光科技 (杭州) 有限公司UMTPF1000707100目录1阅读说明 (1)1、1用户须知 (1)1、2安全与警告 (1)1、3供货与运输 (1)1、4质保与维修 (1)1、5技术支持 (2)2仪器介绍 (2)2、1仪器概述 (2)2、2测量原理 (2)2、3仪器内部结构 (4)2、3、1取压取温单元 (4)2、3、2机箱单元 (4)2、4仪器工作流程 (5)2、5适用范围 (6)2、6性能参数 (6)3现场安装 (7)3、1安装位置 (7)3、2输出方式及阻抗匹配 (7)3、3仪器接线 (7)3、3、1差压变送器接线 (7)3、3、2压力变送器接线 (8)3、3、3温度变送器接线 (8)4仪器调试 (9)5故障处理 (10)6注意事项 (11)6、1 暂存保管 (11)6、2 开箱验货 (11)6、3售后服务 (11)1阅读说明欢迎选用聚光科技(杭州)有限公司TPF-100温压流一体化变送器(以下简称:TPF-100),TPF-100的主要功能就是监测烟气中的温度、压力、流速并将其转换成相应的比例电流(4-20)mA传送给工控机进行数据处理。
1、1用户须知●在TPF-100安装与维护之前请务必仔细阅读本手册,本手册涵盖仪器使用的各项重要信息及数据,用户必须严格遵守其规定,方可保证TPF-100的正常运行。
●针对任何不按照手册要求安装与操作仪器的行为后果,聚光科技(杭州)有限公司不负任何责任。
●如果TPF-100温压流一体化变送器有更改恕不另行通知。
●版权归聚光科技(杭州)有限公司所有,未经允许,不得翻印。
1、2安全与警告●任何情况下不规范的操作都可能引起人员及仪器的伤害,请遵守所有电器及设备的安全规范。
●在维修﹑拆卸电器元件前请确认电源已经断开。
FOCUSED PHOTONICS INCTPF-100温压流一体变送器使用说明一、温压流结构介绍聚光公司生产的温压流一体化变送器型号为TPF-100，按安装方式分为水平安装和垂直安装两种，按皮托管长度分为400mm,800mm,1200mm,1700mmm或定制长度。
TPF-100内置了温度、压力和差压3种变送器，其中温度参数由温度变送器测量和输出，压力参数由压力变送器测量和输出，流速参数通过差压变送器测量的差压大小再由上位机程序转换后得到（在第二部分里具体介绍）。
从结构上讲，TPF-100由取压取温单元和机箱单元两部分组成。
其中取压取温单元安装在烟道内部，通过法兰固定在烟道外壁上。
取压取温单元包括皮托管，烟气静压测量管和烟气温度测量管三部分，如下图所示。
仪器通过接线引出口将温度变送器，压力变送器和差压变送器测量到的温度、压力和差压信号引出，接入集线箱或系统，同时流速反吹继电器的控制信号也由接线引出口引入。
在箱体上还安装了用于皮托管反吹的反吹气入口温压流外观下图：FOCUSED PHOTONICS INCTPF-100外观图机箱单元由温度变送器、压力变送器、差压变送器和流速反吹电磁阀等组成，内部结构如下图所示：TPF-100内部结构图仪器电器接线如下图所示：FOCUSED PHOTONICS INC温压流接线图FOCUSED PHOTONICS INC二、 流速测量原理介绍气路如下图所示，仪器工作流程如下：仪表风全压静压压力变送器温度温度变送器取压和取温单元机箱单元安装法兰静压TPF-100气路原理图流速测量原理为：皮托管流速计插入烟道，其动压管和静压管检测到烟气的全压和静压后经差压变送器转换成相应的差压比例电流（4-20）mA ，传送给工控机，然后由工控机根据流速与差压之间对应关系转换进行数据处理。
注：没有工控机的情况下，流速处理将由OMA 仪表完成，详见：OMA2000(V2.0.22[SO2,NO,O2,TPF 流速])安装调试使用说明.doc流速计算具体过程为：FOCUSED PHOTONICS INC皮拖管安装示意图皮拖管如上图所示安装在烟道内，传导流过气体的全压以及静压给差压变送器，差压变送器得到气体的动压，即全压与静压的差值，并转换为对应的4-20mA电流值输出，该电流信号被集线箱（或接口板）采集并传送给工控机（或OMA仪表），工控机根据流速与动压的平方根成正比的关系计算出对应的流速值。
温压流一体监测仪使用说明书.生产制造商：鼎研科技有限责任公司1概述温压流一体监测仪（以下简称温压流监测仪）由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，是专门针对烟气排放监测的高尘、高温、高湿和高腐蚀环境而开发的一体式流速、动压、静压、烟温监测仪，符合国家相关标准的要求，适用于烟气排放连续监测系统（CEMS）进行烟气流速、压力、温度及流量的实时连续测量。
2技术特点●可实时测量烟气的流速、动压、静压和温度，通过4路模拟信号4~20mA有源输出。
●自动定时或手动对动压和流速校零。
●液晶显示各测量数据和信号，可直接读数，便于调试。
●测量精度高，可靠性好，可长期连续工作。
●分体式结构，皮托管都有300mm的伸缩调整围。
●配备自动反吹单元，可定时清理皮托管的颗粒物，反吹间隔时间可设定。
●自带气罐，保证足够的脉冲反吹气进行有效的吹扫。
●安装和接线便捷，维护量低。
●体积小，结构紧凑，需要的安装空间小。
3技术指标反吹单元电磁阀电源：220V AC，反吹时间：4s，反吹间隔时间：可设为1、2、4、8小时或不反吹。
出厂设为每4小时反吹一次。
反吹气源要求：仪表气，压力为0.3~0.8MPa（表压），配备减压阀和表头。
最大不得超过0.8MPa。
自动校零：可设定间隔时间进行自动校正动压和流速的零点。
皮托管长度：1000mm、1500mm、1800mm；每根皮托管都有300mm的伸缩调整围。
机箱尺寸：350mm×240mm×160mm整机重量（含法兰）：约10kg安装环境要求：温度：-25~65℃，振动：加速度小于1g。
工作电源：220V AC， 1.5A。
4仪器原理和结构温压流监测仪是采用皮托管法来实现烟气流速的测量。
利用皮托管、压力传感器和温度传感器测出烟气的动压、静压和温度，这些参数与被测烟气流速呈一定比例关系，从而可定量烟气的流速。
详见附录。
温压流监测仪由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，整机为全不锈钢分体式结构。
IMYTAHART温变中⽂版使⽤⼿册YTA 系列温度变送器HART 通信IM01C50T01-01C⽬录⽬录 (ii)1概述.........................................................................................................................1-1 本⼿册的注意事项............................................................................................1-1 安全和修订的注意事项.....................................................................................1-1 符号索引..........................................................................................................1-1 质保..............................................................................................................1-21.1检查仪表DD。
..................................................................................................1-2 2HART智能终端的操作............................................................................................2-12.1 在线通讯条件...................................................................................................2-12.1.1 YTA和HART通讯接线..........................................................................2-12.1.2在线通讯条件..........................................................................................2-12.2 HART智能终端的基本操作(275)......................................................................2-22.2.1 按键与功能.............................................................................................2-22.2.2 显⽰........................................................................................................2-32.2.3 菜单地址的呼出......................................................................................2-42.2.4数据的输⼊、设定以及发送.....................................................................2-6 3操作.........................................................................................................................3-13.1参数的⽤途和选择.............................................................................................3-13.2 菜单树..............................................................................................................3-53.3 REVIEW/回顾....................................................................................................3-63.4 基本设置...........................................................................................................3-63.4.1 传感器配置.............................................................................................3-63.4.2 过程变量赋值.........................................................................................3-83.4.3单位.......................................................................................................3-103.4.4 PV范围.................................................................................................3-113.4.5 阻尼时间常数.......................................................................................3-133.4.6⼯位号...................................................................................................3-143.5 Detailed Setup-详细设置.................................................................................3-153.5.1 Device information-设备信息.................................................................3-153.5.3 Burnout -过载功能...............................................................................3-163.5.4 内藏指⽰仪显⽰模式.............................................................................3-163.5.5 写保护..................................................................................................3-183.5.6 Sensor Trim- 传感器修正......................................................................3-193.5.7 模拟输出修正.......................................................................................3-213.5.8 Sensor Backup 传感器备份功能（仅YTA320）..................................3-223.5.9 Burst 模式............................................................................................3-233.5.10 Multi Drop...........................................................................................3-233.5.11 传感器匹配功能..................................................................................3-243.5.12 CJC 选择............................................................................................3-253.6 ⾃诊断............................................................................................................3-263.6.1 查问题..................................................................................................3-263.6.2 警告........................................................................................................3-13.6.3 ⽇志功能.................................................................................................3-2 4参数表.....................................................................................................................4-31 概述欢迎使⽤YTA系列温度变送器。

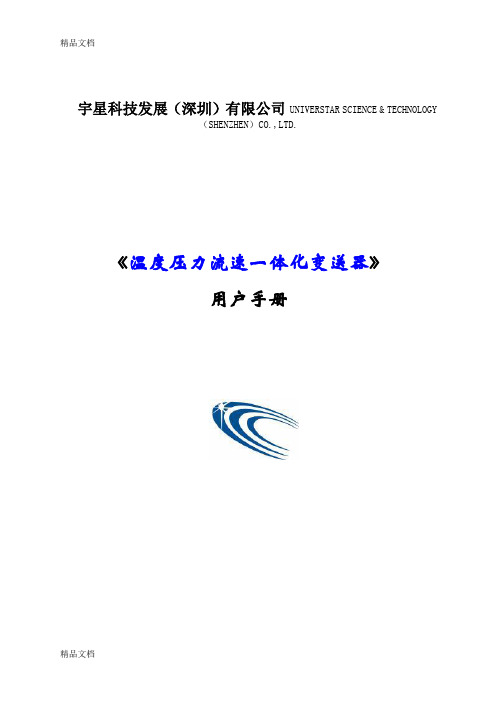

宇星科技发展（深圳）有限公司UNIVERSTAR SCIENCE & TECHNOLOGY（SHENZHEN）CO.,LTD.
《温度压力流速一体化变送器》
用户手册
版权所有 ? 2010宇星科技发展（深圳）有限公司保留所有权利
目录
1.产品描述··················错误!未定义书签。
.产品应用背景···············错误!未定义书签。
.产品性能特点···············错误!未定义书签。
2.系统安装与调试···············错误!未定义书签。
3.通讯协议及说明··············错误!未定义书签。
.温压流变送器上下位机通讯协议·······错误!未定义书签。
.串口校准调试指令说明···········错误!未定义书签。
4.故障现象及解决办法·············错误!未定义书签。
1.产品描述
1.1.产品应用背景
本操作手册介绍了宇星科技发展（深圳）有限公司YX-VPT烟气温压流分析仪的安装、操作和维护。
VPT烟气温压流分析仪的正确测量的范围5-40m/s,自动监测装置能够在相当长时间提供稳定的测量。
VPT烟气温压流分析仪结构简洁，安装方便，集合了多项测量技术，这些技术可以实现烟气流速等参数的长期稳定和高性能的在线测量。
更多的可选择的模块和参数可以大大加强烟气参数检测仪测量的范围。
见表1的VPT烟气温压流分析仪的测量的可选参数和功能。
表1 可选参数和缩写
1.2.产品性能特点
1.流速量程：5-40m/s????准确度（%）：±5%,精密度（%）: ±3%
2.压力量程: -4000Pa～4000Pa 精密度（%）：±3%
3.温度量程:0℃～350℃示值误差：±3℃
4.输出信号： 4－20mA/RS485（最终目标，最后只保留RS485对外输出接口）
5.工作温度范围:-20～+50℃
2.系统安装与调试
温压流烟气参数检测仪安装示意图如图2，根据实际可选普通型安装法兰和防腐安装法兰及伴热型安装法兰等三种，将安装法兰焊接在选定的烟道测量点上。
对装法兰盘焊接要求：
对装法兰盘应按照下图要求焊接，因为法兰盘如焊接不合格会造成仪器安装出现歪斜，并导致仪器测量产生误差。
垂直安装
水平安装
．系统安装
只能使用本公司指定的附件，并向制造商或授权经销商要求提供安装及技术服务。
如系统附件安装不当，可能导致系统失灵或触电等后果。
用户切勿尝试自行修理以免故障扩大，或引发人身安全事故。
如有任何修理的需要，请与制造商接洽。
．电源线、保险丝和断路器
必须使用指定规格的电线为本系统提供电力。
系统供电应有独立的过流、漏电保护装置、良好的接地装置。
必须使用与系统工作电压、电流匹配的保险丝、断路器、空开、接触器。
严禁使用与指定级别规格不符的电线和设备。
．接地
系统外壳必须安装接地线，并可靠接地。
．系统操作
请勿使用锋利器具进行按键操作，以免损毁控制器。
请勿扭曲或拉扯控制器的电线，以免产生故障。
．调试运行
根据出厂配置，一般不需要调节，通电开机运行即可，引出必要信号线。
详细操作见《按装调试说明》。
．外部线路连接
2.6.1． PT100（三芯制）与温压流接线端子的连接情况，PT100三线颜色分别为红色、红色、白色；具体接线如下图：
2.6.2. 通信线的连接；将RS232/485转换器上的T/R+端与温压流接线端子
A端相接，T/R-端子与温压流接线端子B端相接；
2.6.
3. 电源线连接；三芯电源线分别对应相接，图如下：
2.6.
3. 通信测试；在串口调试助手中输入>modi InforPC回车，然后发送，看是否有
数据上传，有数据上传则说明通信成功：
3.通讯协议及说明
3.1.温压流变送器上下位机通讯协议
定义温压流变送器为丛机，主从之间通过RS485总线通讯；从机所有动作都依据主机指令执行；从机和主机之间通讯协议主要由以下两个部分构成。
1、测量指令
1．1、工控机主机发送开始测量指令，当变送器从机收到主机指令：>modi Infor回车，丛机将测量的温度、静压、流速结果通过以下字符串指令格式发送给主机：>modi Infor#3个温度字符+1个静压正负标志字符+4个静压字符+5个流速字符#回车说明：
（1）、从机收到主机发送的测量指令后，发送给主机一次测量结果。
（2）、测量结果数据段以#标示开始和结束，数据段之间用“+”连接，实际通讯传送数据时无此“+”连接符。
（3）、温度测量范围为0~300℃，3个温度字符串中无小数。
如“100”表示100℃。
（4）、一个静压正负标识符为“-”或“+”，静压测量范围为-4000Pa~+4000Pa，四个静压字符串中无小数。
如“-1200”表示静压为-1200Pa。
（5）、流速测量范围为0~40.00m/s，流速有两位小数。
如“”表示流速为6.78m/s。
工控主机发送数据传送指令
主机异常处理：如果上位机在发送测量指令3S后下位机没有响应的话，典型的处理方法为重新发送指令，如果重发若干次仍无响应，则提示通讯异常。
1．2、工控主机发送反吹指令：>modi Fc xxxxx回车，变送器响应：>modi Fc xxxxx s ! 表示正确接收并识别指令。
如发送>modi Fc 00345回车,表示反吹345秒。
注：数据长度一定要是5位，高位不足应补零。
工控主机发送反吹指令示意
1．3、工控主机发送校零指令：>modi Zero回车，变送器相应：>modi Zero回车表示
执行了自动调节差压和静压零点。
注意：调零时务必要保证变送器在空气中进行！
工控主机发送校零指令示意
2、校准指令
通过工控主机具体校准温度、差压、静压指令和PC端运行串口调试准手校准指令相同！
3.2.串口校准调试指令说明
温度压力流速一体化变送器温度、压力、流速校准和调试通过串口命令实现，在上位机(PC)运行串口调试软件，在数据输入窗口输入命令，数据显示窗口显示下位机反馈回的信息；命令发送和接收都不要选中十六进制格式。
命令分为校准命令和信息反馈命令。
以下是串口校准和调试方法及串口命令相关解释。
1、校准命令
所有命令均以>modi开始，一个空格后输入要调试的参数名称，一般为两个字符，第一个大写第二个小写；一个空格后输入设定值，一般为四位整数，不足四位的高位补零；回车表示指令输入完毕。
格式为及示例：
>modi 参数名称设定值回车
>modi Zc 0050
#1，表示操作失败，参数名称输入错误，应为Zc。
发送>modi Zc 50回车，下位机返回Invalid Input Format: >modi Zc 50 -> ERROR #2表示操作失败，设定值有误，应为0050。
4、校准步骤说明
温度测量范围为0~300℃；差压测量范围为0~1000Pa；静压测量范围为：-4000Pa~+4000Pa。
首先要上电下载新程序；通过485调试先要检查跳线设置是否正确，即JP1跳下、JP2跳上；发送指令>modi InforPC回车，正确发送后变送器每隔大约1S返回温度、差压、静压AD及测量值。
5、注意事项
1、每条命令都应该是以大于号“>”开始回车结束，否则下位机不响应任何格式的命令。
2、大气压的设定值为6位数，不足6位高位补零；其余参数设定值均为4位，不足4位高位补零。
3、在硬件电路调试好的情况下，据经验，差压的零点在100以内，静压零点在2450左右；差压静压温度的倍率值均在1000左右；具体数值取决于硬件电路，仅供参考。
4.故障现象及解决办法
电源开关没开或
损坏
电源模块中元器
件损坏
一开机，没有数
据上传。
