DY6-50x3(P)型卧式多级离心油泵

MD型卧式多级离心泵概述该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。

具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。

可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。

我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。

MD型：该系列泵主要用于矿山，其过流部件及易损坏件均采用了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。

另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

结构特点本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：2.1定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2.2转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。

整个转子支承在两端的轴承上。

转子用弹性柱销联轴器与电动机直接联接。

为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

2.3平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

型号说明例：DY46-50×4MD—耐磨多级离心泵46—设计点流量为46m3/h50—设计点单级扬程为50m4—级数为4级例：100D16×3100—泵吸入口直径为100mmD—多级离心清水泵16—泵设计点单级扬程为16m3—级数为3级性能范围流量：Q=3.75～840m3/h扬程：H=19～680mMD型卧式多级离心泵MD型卧式多级离心泵结构图MD型泵参数流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径m3/h L/s mr/minKW电机功率KW电机型号6-25×33.756.37.51.041.52.081.952.522.8329501.952.522.834 Y112M-2405153222.5φ1396-25×43.756.37.51.041.52.082.63.363.7729502.63.363.777.5Y132S2-2405153222.5φ1396-25×53.756.37.51.041.52.083.054.24.7229503.054.24.727.5Y132S2-2405153222.5φ1396-25×63.756.37.51.041.52.083.95.045.6629503.95.045.6611Y160M1-2405153222.5φ1396-25×73.756.37.51.041.52.084.555.886.629504.555.886.611Y160M1-2405153222.5φ1396-25×8 3.75 1.04 5.2 2950 5.2 15 Y160M2-40 2 φ1396.37.5 1.52.086.727.556.727.552 515322.56-25×93.756.37.51.041.52.085.857.568.4929505.857.568.4915Y160M2-2405153222.5φ1396-25×103.756.37.51.041.52.086.518.419.4429506.518.419.4418.5 Y160L-2405153222.5φ1396-25×113.756.37.51.041.52.087.169.2510.3829507.169.2510.3818.5 Y160L-2405153222.5φ1396-25×123.756.37.51.041.52.087.8110.0911.3329507.8110.0911.3318.5 Y160L-2405153222.5φ1396-50×33.756.37.51.041.52.084.977.148.429504.977.148.411Y160M1-2323635333.5φ1986-50×43.756.37.51.041.52.086.639.5310.8929506.639.5310.8918.5 Y160L-2323635333.5φ1986-50×53.756.31.041.58.2912.229508.2912.2522 Y180M-2323633φ1987.5 2.08 513.6113.61 35 3.56-50×63.756.37.51.041.52.089.9514.2916.3329509.9514.2916.3330Y200L1-2323635333.5φ1986-50×73.756.37.51.041.752.08364350336295011.6116.6819.0830Y200L1-2323635333.5φ1986-50×83.756.37.51.041.752.08416400384295013.2719.621.7837Y200L2-2323635333.5φ1986-50×93.756.37.51.041.752.08468450432295014.9322.0524.537Y200L2-2323635333.5φ1986-50×103.756.37.51.041.752.08520500480295016.5924.527.2345 Y225M-2323635333.5φ1986-50×11 3.756.37.51.041.752.08572550528295018.2526.9629.9545 Y225M-2323635333.5φ1986-50×123.756.37.51.041.752.08624600576295019.9129.4132.6755 Y250M-2323635333.5φ19812-25×37.512.5152.083.474.1784.6756929503.594.44.947.5Y132S2-2485857222.5φ14612-25×47.512.5152.083.474.17112.81009229504.795.866.5911Y160M1-2485857222.5φ14612-25×57.512.5152.083.474.1714112511529505.997.338.2411Y160M1-2485857222.5φ14612-25×67.512.5152.083.474.17169.215013829507.198.89.8815Y160M2-2485857222.5φ14612-25×77.512.5152.083.474.17197.417516129508.3910.2711.5315Y160M2-2485857222.5φ14612-25×87.512.5152.083.474.17225.620018429509.5911.7313.1818.5 Y160L-2485857222.5φ14612-25×97.512.5152.083.474.17253.8225207295010.7913.214.8318.5 Y160L-2485857222.5φ14612-25×107.512.5152.083.474.17282250230295011.9914.6716.4822 Y180M-2485857222.5φ14612-25×117.512.5152.083.474.17310.2275253295013.1916.1418.1322 Y180M-2485857222.5φ14612-25×127.512.5152.083.474.17338.4300276295014.3917.619.7730Y200L1-2485857222.5φ14612-50×37.512.5152.083.474.171081009329507.8710.4211.8715Y160M2-2424948222.5φ19812-50×47.512.5152.083.474.17216200186295010.513.8915.8222Y180M一2424948222.5φ19812-50×57.512.5152.083.474.17270250232.5295013.1317.3619.7830Y200L一2424948222.5φ19812-50×67.512.5152.083.474.17324300279295015.7520.8423.7430Y200L1-2424948222.5φ19812-50×77.512.52.083.47378350295018.3824.3137Y200L2-2424922φ19815 4.17 325.527.7 48 2.512-50×87.512.5152.083.474.1743240037229502127.7831.6145 Y225M-2424948222.5φ19812-50×97.512.5152.083.474.17486450418.5295023.6331.2635.6145Y225M一2424948222.5φ19812-50×107.512.5152.083.474.17540500465295026.2634.7339.5755Y250M一2424948222.5φ19812-50×117.512.5152.083.474.17594550511.5295028.8838.243.5355Y250M一2424948222.5φ19812-50×127.512.5152.083.474.17648600558295031.5141.6847.4875Y280S一2424948222.5φ1986-80×34.267.51.171.672.08252240220295013.5520.4424.330Y200L1-23840372.42.94.6φ2356-80×44.267.51.171.672.08332320300295017.8627.2533.1445 Y225M-23840372.42.94.6φ23512-80×57.512.5152.083.474.17412400380295022.1634.0641.9855 Y250M-23840372.42.94.6φ23512-80×67.512.5152.083.474.17492480460295026.4640.8650.8255 Y250M-23840372.42.94.6φ23512-80×77.512.5152.083.474.17572560540295030.7647.659.6675 Y280S-23840372.42.94.6φ23512-80×87.512.5152.083.474.17652640600295035.0754.566.2875 Y280S-23840372.42.94.6φ23512-80×97.512.5152.083.474.17732720680295039.3761.3175.1290 Y280M-23840372.42.94.6φ23512-80×107.512.5152.083.474.17812800760295043.6768.1383.9690 Y280M-23840372.42.94.6φ23512-80×117.512.5152.083.474.17892880840295047.9774.9492.8110 Y315S-23840372.42.94.6φ23512-80×127.512.5152.083.474.17982860920295052.8173.23101.64132 Y315M-23840372.42.94.6φ23525-30×31525304.176.948.331029082.529507.579.149.9115Y160M2-25567682.22.22.4φ16025-30×41525304.176.948.33136120110295010.112.1913.2115Y160M2-25567682.42.94.6φ16025-30×51525304.176.948.33170150137.5295012.6215.2416.5222 Y180M-25567682.42.94.6φ16025-30×61525304.176.948.33204180165295015.1518.2919.8230Y200L1-25567682.42.94.6φ16025-30×71525304.176.948.33238210192.5295017.6721.3323.1230Y200L1-25567682.42.94.6φ16025-30×81525304.176.948.33272240220295020.224.3826.4337Y200L2-25567682.42.94.6φ16025-30×91525304.176.948.33306270247.5295022.7227.4329.7337Y200L2-25567682.22.22.4φ16025-30×1015254.176.94340300295025.2530.4845 Y225M-255672.22.2φ16030 8.33 275 33.04 68 2.425-50×31525284.176.947.78154.5150144295012.6217.021822 Y180M-25060612.42.72.8φ19625-50×41525284.176.947.78206200192295016.8322.692430Y200L1-25060612.42.72.8φ19625-50×51525284.176.947.78257.5250240295021.0328.363037Y200L2-25060612.42.72.8φ19625-50×61525284.176.947.78309300288295025.2434.043645 Y225M-25060612.42.72.8φ19625-50×71525284.176.947.78360.5350336295029.4539.714255 Y250M-25060612.42.72.8φ19625-50×81525284.176.947.78412400384295033.6645.384875 Y280S-25060612.42.72.8φ19625-50×91525284.176.947.78463.5450432295037.8651.065475 Y280S-25060612.42.72.8φ19625-50×101525284.176.947.78515500480295042.0756.736075 Y2806-25060612.42.72.8φ19625-50×111525284.176.947.78566550528295046.2462.46690 Y280M-25060612.42.72.8φ19625-50×121525284.176.947.78618600576295050.4968.0872110 Y315S-25060612.42.72.8φ19625-80×51525304.176.948.33440400380295038.2450.4355.4375 Y280S-24754563.13.33.8φ26025-80×61525304.176.948.33528480456295045.8960.5166.5290 Y280M-24754563.13.33.8φ26025-80×71525304.176.948.33616560532295053.5370.677.6190 Y280M-24754563.13.33.8φ26025-80×81525304.176.948.33704640608295061.1880.6988.7110 Y315S-24754563.13.33.8φ26025-80×91525304.176.948.33792720684295068.8390.7799.78132 Y315M-24754563.13.33.8φ26025-80×1015254.176.94880800295076.48100.8132 Y315M-247543.13.3φ26030 8.33 760 6110.8756 3.825-80×11 1525304.176.948.33928880818295086.3110.72120.36160Y315L1-24754563.13.33.8φ26025-80×121525304.176.948.331013960893295096.15121.02138.9160Y315L1-24754563.13.33.8φ26046-30×33046558.3312.815.31029081295012.0715.0316.3922 Y180M-26975742.42.84.6φ16246-30×43046558.3312.815.3136120108295016.120.0421.8630Y200L1-26975742.42.84.6φ16246-30×53046558.3312.815.3170150135295020.1225.0527.3237Y200L2-26975742.42.84.6φ16246-30×63046558.3312.815.3204180162295024.1530.0632.7937Y200L2-26975742.42.84.6φ16246-30×730468.3312.8238210295028.1835.0745 Y225M-269752.42.8φ16255 15.3 189 38.25 74 4.646-30×83046558.3312.815.3272240216295032.240.0843.7255 Y250M-26975742.42.84.6φ16246-30×93046558.3312.815.3306270243295036.2345.0949.1855 Y250M-26975742.42.84.6φ16246-30×103046558.3312.815.3340300270295040.2550.154.6575 Y280S-26975742.42.84.6φ16246-50×33046558.3312.815.3166.5150138295022.2926.8429.1137Y200L2-26170712.52.83.2φ21046-50×43046558.3312.815.3222200184295029.7335.7938.8145 Y225M-26170712.52.83.2φ21046-50×53046558.3312.815.3277.5250230295037.1644.7448.5255 Y250M-26170712.52.83.2φ21046-50×63046558.3312.815.3333300276295044.5953.6858.2275 Y280S-26170712.52.83.2φ21046-50×730468.3312.8388.5295052.0362.6390 Y280M-261702.52.8φ21055 15.3 35032267.92 71 3.246-50×83046558.3312.815.3444400368295059.4671.5877.6390 Y280M-26170712.52.83.2φ21046-50×93046558.3312.815.3499.5450414295066.8980.5387.33110 Y315S-26170712.52.83.2φ21046-50×103046558.3312.815.3555500460295074.3389.4897.04132 Y315M-26170712.52.83.2φ21046-50×113046558.3312.815.3610.5550506295081.7698.42106.74132 Y315M-26170712.52.83.2φ21046-50×123046558.3312.815.3666600552295089.19107.37116.45132 Y315M-26170712.52.83.2φ21046-80×546 12.78440400380295054.8378.2985.97160Y315L1-25964653.94.05.5φ26046-80×655 15.28528480295065.898.95110 Y315S-259643.94.0φ260456 103.1665 5.546-80×730 8.33 616560532295076.76109.61120.36132 Y315M-25964653.94.05.5φ26046-80×846 12.78704640608295087.73125.27137.55160Y315L1-25964653.94.05.5φ26046-80×92746547.512.515792720684295098.7140.93154.75220Y315M1-25964653.945.5φ26046-80×102746547.512.5158808007602950109.67156.59171.94220Y315M1-25964653.945.5φ26046-80×112746547.512.5159688808362950127.18172.3250Y355M2-25964653.945.5φ2606 189.2 546-80×122746547.512.51510569609122950131.69188.03206.66280Y355L1-25964653.945.5φ26085-45×3558510015.323.627.8153135117295033.740.5841.9255 Y250M-26877763.24.25.2φ20085-45×4558510015.323.627.8204180156295044.9354.1155.8975 Y280S-26877763.24.25.2φ20085-45×5558510015.323.627.8255225195295056.1667.6469.8790 Y280M-26877763.24.25.2φ20085-45×6558510015.323.627.8306270234295067.481.1683.84110 Y315S-26877763.24.25.2φ20085-45×7558510015.323.627.8357315273295078.6394.6997.82132 Y315M-26877763.24.25.2φ20085-45×8558515.323.6408360295089.88108.2132 Y315M-268773.24.2φ200100 27.8 312 2111.7976 5.285-45×9558510015.323.627.84594053512950101.1121.75125.77160Y315L1-26877763.24.25.2φ20085-45×10558510015.323.627.85104503902950118.5140.7148.6185 Y315L-26877763.24.25.2φ20085-67×3558510015.323.627.8222201183295053.6364.6268.2690 Y280M-26272733.34.04.4φ23585-67×4558510015.323.627.8296268244295071.586.1691.02110 Y315S-26272733.34.04.4φ23585-67×5558510015.323.627.8370335305295089.38107.7113.78132 Y315M-26272733.34.04.4φ23585-67×6 558510015.323.627.84444023662950107.26129.24136.5160Y315L1-26272733.34.04.4φ235385-67×7558510015.323.627.85184694272950125.14150.78159.29185 Y315L-26272733.34.04.4φ23585-67×8558510015.323.627.85925364882950143.01172.32182.05220Y315M1-26272733.34.04.4φ23585-67×9558510015.323.627.86666035492950160.89193.86204.8250Y355M2-26272733.34.04.4φ23585-67×10558510015.323.627.87406706102950187.9220239280Y355L1-26272733.34.04.4φ23585-80×4518510214.723.628.3352320304295082.86105.82118.93132 Y315M-25970713.54.54.3φ25585-80×5518510214.723.628.34404003802950103.57132.27148.66185 Y315L-25970713.54.54.3φ25585-80×6518510214.723.628.35284804562950124.29158.73178.4200Y315L2-25970713.54.54.3φ25585-80×7518510214.723.628.36165605322950145185.18208.13250Y315M2-25970713.54.54.3φ25585-80×8518510214.723.628.37046406082950165.72211.64237.87280Y355L1-25970713.54.54.3φ25585-80×9518510214.723.628.37927206842950186.44238.09315Y355L2-25970713.54.54.3φ255267.685-80×10518510214.723.628.38808007602950207.15264.55297.33355Y3555-2(6KV)5970713.54.54.3φ25585-100×3518510215.323.628.3330300285295093.53106.83123.69132 Y315M-24965643.84.64.4φ28285-100×4518510215.323.628.34404003802950124.71142.45164.93185 Y315L-24965643.84.64.4φ28285-100×5518510215.323.628.351851022950155.89178.06206.16220Y355M1-24965643.84.64.4φ28285-100×6518515.323.651852950187.07280Y355L1-249653.84.6φ282102 28.3 102 213.67247.3964 4.485-100×7518510215.323.628.351851022950218.25249.28288.62315Y355L2-24965643.84.64.4φ28285-100×8518510215.323.628.351851022950249.43284.9329.86355Y3555-26KV4965643.84.64.4φ28285-100×9518510215.323.628.351851022950280.61320.51371.09400Y3556-26KV4965643.84.64.4φ28285-100×1 0 518510215.323.628.351851022950311.79356.12412.3450Y4001-26KV4965643.84.64.4φ2822120-50×39612014026.733.338.9165150126.9295060.7562.8462.8390 Y280M-27178773.25.16.7φ213120-50×49612014026.733.338.9220200169.229508183.7983.77110 Y315S-27178773.25.16.7φ213120-50×59612014026.733.338.9275250211.52950101.26104.74104.72132 Y315M-27178773.25.16.7φ213120-50×69612014026.733.338.9330300253.82950121.51125.69125.66160Y315L1-27178773.25.16.7φ213120-50×79612014026.733.338.9385350296.12950141.76146.63146.6200Y315L2-27178773.25.16.7φ2131120-50×89612014026.733.338.9440400338.42950162.01167.58167.55200Y315L2-27178773.25.16.7φ213120-50×99612014026.733.338.9495450380.72950182.27188.53188.5280Y355M1-27178773.25.16.7φ213120-50×1 0 9612014026.733.338.95455004302950200.8209.61213.45250Y355M2-27178773.25.16.7φ213120-100×4 9612014426.733.3404203943602950161.5176.4190.8220Y355M1-26873743.84.55.5φ275120-100×5 9612014426.733.340525492.54502950201.8220.5238.5250Y355M2-26873743.84.55.5φ275120-100×6 9612026.733.36305912950242.2264.6315Y355L2-268733.84.5φ275144 40 540 286.2 74 5.5120-100×7 9612014426.733.340735689.56302950282.6308.7333.9355 Y3555-26873743.84.55.5φ275120-100×8 9612014426.733.3408407887202950323352.8381.6400 Y3556-26873743.84.55.5φ275120-100×9 9612014426.733.340945886.58102950363.3396.9429.3450 Y4001-26873743.84.55.5φ275120-100×10 9612014426.733.34010509859002950403.7441476.9500 Y4002-26873743.84.55.5φ275120-100×11 9612014426.733.34011551083.59902950444.1485.1524.7560 Y4003-26873743.84.55.5φ275120-100×12 9612014426.733.3401260118210802950484.5529.2572.4630 Y4004-26873743.84.55.5φ275150-30×311915019033.141.752.8999085.5295044.5644.8254.6175 Y280S-27282813.84.35φ172150-30×4119 33.1 132 2950 59.41 90 Y280M-2 72 3.8 φ172150 190 41.752.812011459.7872.8282814.35150-30×511915019033.141.752.8165150142.5295074.2674.7295.34110 Y315S-27282813.84.35φ172150-30×611915019033.141.752.8198180171295089.1289.67109.23132 Y315M-27282813.84.35φ172150-30×711915019033.141.752.8231210119.52950103.97104.61127.44160Y315L1-27282813.84.35φ172150-30×811915019033.141.752.82642402282950118.82119.56145.64160Y315L1-27282813.84.35φ172150-30×911915019033.141.752.8297270256.52950133.68134.5163.8185 Y315L-27282813.84.35φ172。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

卧式多级离心泵由于具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。

故常被用来输送清水或物理化学性质类似于水的其他液体。

而用户若能清晰的了解卧式多级离心泵型号一览表及结构图，那么就能根据自身工程所需要挑选出一款优秀的机泵，为此上海沈泉管道离心泵厂家就为大家整理出了以下内容。

卧式多级泵型号有D、DM、DF、DY、DG、TSWA型泵系卧式、单吸多级、分段式离心泵。

为此，厂家就以其中的TSWA型卧式多级离心泵来为大家讲解。

TSWA型卧式多级离心泵概述：卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。

具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。

主要输送清水或物理化学性质类似于水的其他液体。

产品执行家B/T1051-93《多级离心泵型式与基本参数》标准。

TSWA型卧式多级离心泵技术参数：流量：18-155m3/h，扬程：18-270m，功率：2.2-180kw，转速：1450r/min，口径：φ50-φ150，温度范围：0-+80℃，工作压力：≤3.0Mpa。

卧式多级离心泵结构图：卧式多级离心泵结构说明：本型泵为单吸多级节段式结构.其吸入口为水平方向.吐出口为垂直向上布置.设有50、70、100、125 150等五种口径.用户可根据流量、扬程的需求选择不同口径.和级数的泵来得到满足。

本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理。

泵的转子部件由中碳钢轴、锈铁叶轮、平衝盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮更好的动静平衝及平衡盘的水力平衝作用.使得泵运行起来十分平稳.且矂声低、振动小。

DY6-25x5(P)型卧式多级离心油泵用于输送不含固体颗粒、温度为20℃-2100℃、粘度小于120厘沲的油类和石油产品。

1.主要参数型号/参数：6-25x5(P)流量：3.75m3/h、 1.04L/s扬程：127m转速：2950r/min轴功率：3.05kw配带电动机：Y2-132S2-2效率：40%汽蚀量：2.0m叶轮直径：139mm泵的重量：182kg2.主要用途●在工业设备中的锅炉供水系统和冷凝水输送●在石油化工，煤化工、化学工业介质输送●在剪切设备中的冷水输送●在除氧化设备中的压力水输送●在工业过程中的高压水生产●化工工艺流程●油田注水，矿山排水●卤液采输●压缩机、脱壳机等设备的水输送3.工作原理泵轴在电动机的带动下旋转，对液体作功，使其能量增加，液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直源源不断的送出。

4.泵的结构泵为单吸或双吸进口的卧式节段式多级自平衡离心泵，泵的上或水平、排出口垂直向上布置。

●主要由进水段、中段、出水段、次级进水段、正导叶、反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水采用二硫化钼润滑脂金属面硬密封，转于由装在轴上的正置、反叶轮、轴套、轴承挡套等零件组成，轴承采用“固构，驱动端采用圆柱滚于轴承;末端采用角接触球轴承段、中段、出水段、次级进水段、正导叶、反导叶、过渡管●转子部分与固定部分之间装有密封环、导叶套等进行密封套的磨损程度己影响泵的工作性能时应厦时予以更换。

●轴的密封形式有机械密封和填料密封两种。

泵采用填料密置安放要正确，填料的松紧程度必须适当，以液体能滴种密封元件装在密封腔内，腔内要通入一定压力的水，起水作用。

在轴封处装有可更换的轴套，以保护泵轴泵可以在路的情况下更换轴承、密封。

●该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接向看，泵为顺时针方向旋转。

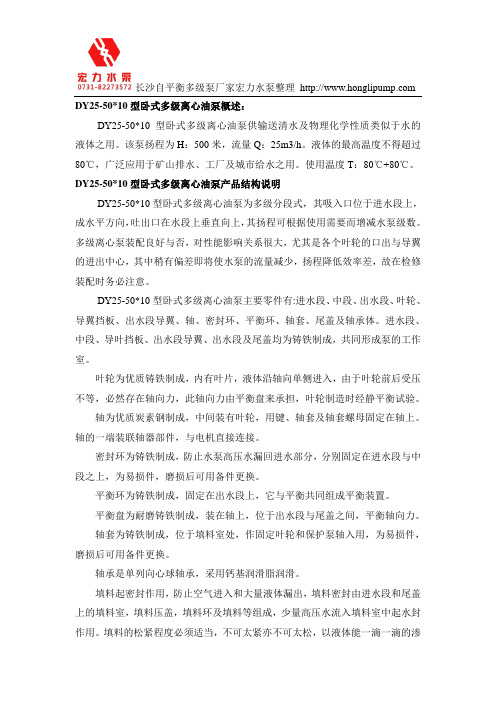

长沙自平衡多级泵厂家宏力水泵整理 DY25-50*10型卧式多级离心油泵概述：DY25-50*10型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：500米，流量Q：25m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DY25-50*10型卧式多级离心油泵产品结构说明DY25-50*10型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DY25-50*10型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗长沙自平衡多级泵厂家宏力水泵整理 出为准。

ZDY6-50×6多级离心泵
ZDY6-50×6多级离心泵概述：
ZDY6-50×6多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

ZDY6-50×6多级离心泵参数范围：
流量Q 6m3/h
扬程H 300m
ZDY6-50×6多级离心泵型号说明：
ZDY6-50×6
“ZDY”－表示单吸卧式多级节段式水泵。

“6”－表示泵的流量（m3/h）。

“50”－表示泵的单级扬程（m）。

“6”－表示级数。

ZDY6-50×6多级离心泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

ZDY6-50×6多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

ZDY6-50×6多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

（可订制）。

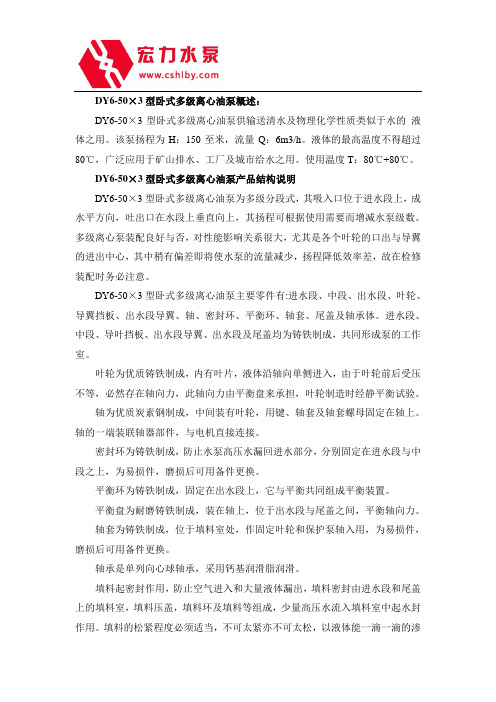

DY6-50×3型卧式多级离心油泵概述：DY6-50×3型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：150至米，流量Q：6m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DY6-50×3型卧式多级离心油泵产品结构说明DY6-50×3型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DY6-50×3型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

D46-50x6卧式多级离心泵概述：D46-50x6卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：300米，流量Q：46m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D46-50x6卧式多级离心泵产品结构说明D46-50x6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D46-50x6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

DY型单吸多级离心油泵DY型多级离心油泵概述：DYⅠDYⅡDYⅢDY YD型泵均系单吸多级节段式离心油泵。

适用于石油化工厂，用来输送不含固体颗粒的粘度小于120厘沲的石油和石油产品。

介质温度t –20℃～150℃，允许进口压力0.6MPa。

DY型多级离心油泵参数范围：流量Q 6～8503/s扬程H 48～648m以上范围的泵均可在我厂的测试中心（全国最大）进行实型泵实验。

DY型多级离心油泵型号说明：DY155-67×5DY－单吸多级节段式离心冷油泵Ⅰ－Ⅰ类材质，铸铁；Ⅱ类为铸刚；Ⅲ类为铸不锈钢155－设计流量（m3/h）67－单级设计扬程（m）5－泵级数40YD－40×540－进口直径（mm）YD－单吸多级离心冷油泵，铸铁材质40－单级设计扬程（m）5－泵级DY型多级离心油泵结构型式：1）进出口：100YD16型泵为水平吸入，垂直吐出，其余为垂直吸入垂直吐出。

2）油封：可以采用机械密封或填料密封。

轴封有冷却。

3）轴承型式及润滑：滑动轴承强制循环润滑型式有DY850－125型泵：滑动轴承油环飞溅稀油润滑型式有DYⅠ85－67 DYⅠ155－67和DYⅡ155－67型泵；其他均为滚动轴承，油脂润滑。

4）支承：DYⅡ155－67型泵的支承为中心支承，其余泵为脚支承。

DY型多级离心油泵旋转方向：从电机端看，泵为顺时针方向旋转。

DY型多级离心油泵主要零件材质：过流部件材质DYⅠ、DY、YD为铸铁，DYⅡ为铸钢，DYⅢ为铸不锈钢。

DY型多级离心油泵成套范围：成套供应泵，防爆电机、公用底座或本身底座、止回阀、闸阀和备件。

123124125126127。

卧式离心泵型号卧式离心泵型号以下几款卧式离心泵型号供用户或设计院选型设计【TSWA型卧式多级离心泵】型号意义：TSWA型卧式多级离心泵价格序号型号流量扬程配套功率吸程单泵全套级数（M3/H）（L/S）(m) (KW) (m) （元）（元）150(R)TSWA 218 518.4 Y100Ll-4 2.2KW7.22224 28502 3 27.6 Y100L2-4 3KW 2613 32673 4 36.8 Y112M-4 4KW 2919 38924 5 46 Y132S-4 5.5KW 3406 46575 6 55.2 Y132S-4 5.5KW 3684 50746 7 64.4 Y132M-4 7.5KW 4031 54917 8 73.6 Y132M-4 7.5KW 4448 58388 9 82.8 Y132M-4 7.5KW 4935 6325975(R)TSWA 236 1023 Y132S-4 5.5KW7.23058 444810 3 34.5 Y132M-4 7.5KW 3684 507411 4 46 Y160M-4 11KW 4379 653312 5 57.5 Y160M-4 11KW 4865 708913 6 69 Y160L-4 15KW 5421 813214 7 80.5 Y160L-4 15KW 5908 868815 8 92 Y180M-4 18.5KW 6533 993916 9 103.5 Y180M-4 18.5KW 6950 1042517100(R)TSWA 269 19.231.2 Y160M-4 11KW75004 708918 3 46.8 Y160L-4 15KW 55600 827119 4 62.4 Y180L-4 22KW 6394 973020 5 78 Y200L-4 30KW 6950 1153721 6 93.6 Y200L-4 30KW 7854 1230222 7 109.2 Y225S-4 37KW 8688 1459523 8 124.8 Y225M-4 45KW 9244 1549924 9 140.4 Y225M-4 45KW 10217 16333 序号型号流量扬程配套功率吸程单泵全套级数（M3/H）（L/S）(m) (KW) (m) （元）（元）25125(R)TSWA 290 2543.2 Y180L-4 22KW7.76533 1000826 3 64.8 Y200L-4 30KW 7576 1223227 4 86.4 Y225M-4 45KW 8827 1549928 5 108 Y250M-4 55KW 10008 1807029 6 129.6 Y280S-4 75KW 11398 2258830 7 151.2 Y280S-4 75KW 12510 2376931 8 172.8 Y280M-4 90KW 1390 2682732 9 194.4 Y280M-4 90KW 14943 2807833150(R)TSWA 2155 4360 Y225M-4 45KW7.58410 1536034 3 90 Y280S-4 75KW 10008 2147635 4 120 Y280M-4 90KW 11815 2488136 5 150 Y315S-4 110KW 12927 3454237 6 180 JS-115-4 132KW 14387 3864238 7 210 JS-116-4 160KW 18904 4399439 8 240 JS-117-4 180KW 21406 5045740 9 270 JS-117-4 180KW 23700 50457【CHLF型卧式不锈钢分段式多级泵】型号意义：CHL CHLF CHLF(T)多级泵价格型号扬程(m) 流量(m3/h)功率(kw)价格(元) 型号扬程(m)流量(m3/h)功率(kw)价格(元)CHL 2-20 14 2 0.37 879 CHLF 2-20 14 2 0.37 809 CHL 2-30 21 2 0.55 971 CHLF 2-30 21 2 0.55 942CHL 2-40 28 2 0.55 1074 CHLF 2-40 28 2 0.55 996 CHL 2-50 35 2 0.55 1292 CHLF 2-50 35 2 0.55 1317 CHL 2-60 42 2 0.75 1334 CHLF 2-60 42 2 0.75 1347 CHL 4-20 15 4 0.55 962CHL 4-30 22 4 0.75 1121CHL 4-40 30 4 0.75 1236 CHLF 4-20 15 4 0.55 942CHLF 4-30 22 4 0.55 1152 CHL 8-10 8.5 8 0.75 1941 CHLF 4-40 30 4 0.75 1205 CHL 8-20 17 8 0.75 2018CHL 8-30 25.5 8 1.1 2178 CHLF8-10 8.5 8 0.75 2066 CHL 8-40 34 8 1.5 2270 CHLF8-20 17 8 0.75 2147 CHL 8-50 42.5 8 2.2 2700 CHLF8-30 25.5 8 1.1 2319CHLF8-40 34 8 1.5 2618 CHL12-10 9.5 12 0.75 2054 CHLF8-50 42.5 8 2.2 2873 CHL12-20 19.5 12 1.2 2181CHL12-30 29.5 12 1.8 2738 CHLF12-10 9.5 12 0.75 2099 CHL12-40 39.5 12 2.4 3000 CHLF12-20 19.5 12 1.2 2271 CHL12-50 50 12 3 3527 CHLF12-30 29.5 12 1.8 2988CHLF12-40 39.5 12 2.4 3314 CHL 16-10 10 16 1.1 2438 CHLF12-50 50 12 3 3977 CHL 16-20 21 16 2.2 2648CHL 16-30 32 16 3 3234CHLF16-10 10 16 1.1 2685CHL20-10 9.5 20 1.1 2517 CHLF16-20 21 16 2.2 2822 CHL20-20 21 20 2.2 2769 CHLF16-30 32 16 3 3441 CHL20-30 33 20 4 3882CHLF20-10 9.5 20 1.1 2832CHLF20-20 21 20 2.2 2949CHLF20-30 33 20 4 3891型号扬程(m) 流量(m3/h)功率(kw)价格(元) 型号扬程(m)流量(m3/h)功率(kw)价格(元)CHLF(T) 2-20 14 2 0.37 747 CHLK2-20 14 2 0.37 896CHLF(T) 2-30 21 2 0.55 851 CHLK2-30 21 2 0.55 989CHLF(T) 2-40 28 2 0.55 917 CHLK2-40 28 2 0.55 1097 CHLF(T) 2-50 35 2 0.55 1199 CHLK2-50 35 2 0.55 1317 CHLF(T) 2-60 42 2 0.75 1232 CHLK2-60 42 2 0.75 1362CHLF(T) 4-20 15 4 0.55 887 CHLK4-10 0.55 914 CHLF(T) 4-30 22 4 0.55 1013 CHLK4-20 15 4 0.55 980 CHLF(T) 4-40 30 4 0.75 1098 CHLK4-30 22 4 0.75 1154 CHLF(T) 4-50 38 4 1.1 1383 CHLK4-40 30 4 0.75 1260CHLF(T) 4-60 45 4 1.1 1457CHLK8-10 8.5 8 0.75 2066 CHLF(T)8-10 8.5 8 0.75 1721 CHLK8-20 17 8 0.75 2147 CHLF(T)8-20 17 8 0.75 1803 CHLK8-30 25.5 8 1.1 2321 CHLF(T)8-30 25.5 8 1.1 1976 CHLK8-40 34 8 1.5 2619 CHLF(T)8-40 34 8 1.5 2274 CHLK8-50 42.5 8 2.2 2873 CHLF(T)8-50 42.5 8 2.2 2528CHLK12-10 9.5 12 0.75 2177 CHLF(T)12-10 9.5 12 0.75 1754 CHLK12-20 19.5 12 1.2 2312 CHLF(T)12-20 19.5 12 1.2 1928 CHLK12-30 29.5 12 1.8 2901 CHLF(T)12-30 29.5 12 1.8 2645 CHLK12-40 39.5 12 2.4 3180 CHLF(T)12-40 39.5 12 2.4 2970 CHLK12-50 50 12 3 3738 CHLF(T)12-50 50 12 3 3633CHLK16-10 10 16 1.1 2685CHLK16-20 21 16 2.2 2822 CHLF(T)16-10 10 16 1.1 2342 CHLK16-30 32 16 3 3441 CHLF(T)16-20 21 16 2.2 2477CHLF(T)16-30 32 16 3 3096 CHLK20-10 9.5 20 1.1 2669 CHLF(T)16-40 43 16 4 3845 CHLK20-20 21 20 2.2 2936CHLK20-30 33 20 4 4116 CHLF(T)20-10 9.5 20 1.1 2489CHLF(T)20-20 21 20 2.2 2606CHLF(T)20-30 33 20 4 3546CHLF(T)20-40 44.5 20 4.4 4289【CHL型卧式轻型不锈钢多级泵（圆筒式）】型号意义：CHL CHLF CHLF(T)多级泵价格型号扬程(m) 流量(m3/h)功率(kw)价格(元) 型号扬程(m)流量(m3/h)功率(kw)价格(元)CHL 2-20 14 2 0.37 879 CHLF 2-20 14 2 0.37 809 CHL 2-30 21 2 0.55 971 CHLF 2-30 21 2 0.55 942 CHL 2-40 28 2 0.55 1074 CHLF 2-40 28 2 0.55 996CHL 2-50 35 2 0.55 1292 CHLF 2-50 35 2 0.55 1317 CHL 2-60 42 2 0.75 1334 CHLF 2-60 42 2 0.75 1347 CHL 4-20 15 4 0.55 962CHL 4-30 22 4 0.75 1121CHL 4-40 30 4 0.75 1236 CHLF 4-20 15 4 0.55 942CHLF 4-30 22 4 0.55 1152 CHL 8-10 8.5 8 0.75 1941 CHLF 4-40 30 4 0.75 1205 CHL 8-20 17 8 0.75 2018CHL 8-30 25.5 8 1.1 2178 CHLF8-10 8.5 8 0.75 2066 CHL 8-40 34 8 1.5 2270 CHLF8-20 17 8 0.75 2147 CHL 8-50 42.5 8 2.2 2700 CHLF8-30 25.5 8 1.1 2319CHLF8-40 34 8 1.5 2618 CHL12-10 9.5 12 0.75 2054 CHLF8-50 42.5 8 2.2 2873 CHL12-20 19.5 12 1.2 2181CHL12-30 29.5 12 1.8 2738 CHLF12-10 9.5 12 0.75 2099 CHL12-40 39.5 12 2.4 3000 CHLF12-20 19.5 12 1.2 2271 CHL12-50 50 12 3 3527 CHLF12-30 29.5 12 1.8 2988CHLF12-40 39.5 12 2.4 3314 CHL 16-10 10 16 1.1 2438 CHLF12-50 50 12 3 3977 CHL 16-20 21 16 2.2 2648CHL 16-30 32 16 3 3234CHLF16-10 10 16 1.1 2685 CHL20-10 9.5 20 1.1 2517 CHLF16-20 21 16 2.2 2822CHL20-20 21 20 2.2 2769 CHLF16-30 32 16 3 3441 CHL20-30 33 20 4 3882CHLF20-10 9.5 20 1.1 2832CHLF20-20 21 20 2.2 2949CHLF20-30 33 20 4 3891型号扬程(m) 流量(m3/h)功率(kw)价格(元) 型号扬程(m)流量(m3/h)功率(kw)价格(元)CHLF(T) 2-20 14 2 0.37 747 CHLK2-20 14 2 0.37 896CHLF(T) 2-30 21 2 0.55 851 CHLK2-30 21 2 0.55 989CHLF(T) 2-40 28 2 0.55 917 CHLK2-40 28 2 0.55 1097 CHLF(T) 2-50 35 2 0.55 1199 CHLK2-50 35 2 0.55 1317 CHLF(T) 2-60 42 2 0.75 1232 CHLK2-60 42 2 0.75 1362CHLF(T) 4-20 15 4 0.55 887 CHLK4-10 0.55 914 CHLF(T) 4-30 22 4 0.55 1013 CHLK4-20 15 4 0.55 980 CHLF(T) 4-40 30 4 0.75 1098 CHLK4-30 22 4 0.75 1154 CHLF(T) 4-50 38 4 1.1 1383 CHLK4-40 30 4 0.75 1260 CHLF(T) 4-60 45 4 1.1 1457CHLK8-10 8.5 8 0.75 2066 CHLF(T)8-10 8.5 8 0.75 1721 CHLK8-20 17 8 0.75 2147 CHLF(T)8-20 17 8 0.75 1803 CHLK8-30 25.5 8 1.1 2321 CHLF(T)8-30 25.5 8 1.1 1976 CHLK8-40 34 8 1.5 2619 CHLF(T)8-40 34 8 1.5 2274 CHLK8-50 42.5 8 2.2 2873 CHLF(T)8-50 42.5 8 2.2 2528CHLK12-10 9.5 12 0.75 2177 CHLF(T)12-10 9.5 12 0.75 1754 CHLK12-20 19.5 12 1.2 2312 CHLF(T)12-20 19.5 12 1.2 1928 CHLK12-30 29.5 12 1.8 2901 CHLF(T)12-30 29.5 12 1.8 2645 CHLK12-40 39.5 12 2.4 3180 CHLF(T)12-40 39.5 12 2.4 2970 CHLK12-50 50 12 3 3738 CHLF(T)12-50 50 12 3 3633CHLK16-10 10 16 1.1 2685CHLK16-20 21 16 2.2 2822 CHLF(T)16-10 10 16 1.1 2342 CHLK16-30 32 16 3 3441 CHLF(T)16-20 21 16 2.2 2477CHLF(T)16-30 32 16 3 3096 CHLK20-10 9.5 20 1.1 2669 CHLF(T)16-40 43 16 4 3845 CHLK20-20 21 20 2.2 2936CHLK20-30 33 20 4 4116 CHLF(T)20-10 9.5 20 1.1 2489CHLF(T)20-20 21 20 2.2 2606CHLF(T)20-30 33 20 4 3546CHLF(T)20-40 44.5 20 4.4 4289【D、DG型卧式多级离心泵】型号意义：D、DG锅炉给水离心泵价格编号型号流量扬程功率单价1 50D8*2 18 19 2.2 31052 50D8*3 18 28.5 3 34503 50D8*4 18 38 4 37954 50D8*5 18 47.5 5.5 39905 50D8*6 18 57 5.5 41256 50D8*7 18 66.5 7.5 50257 50D8*8 18 76 7.5 52508 80D12*2 32.4 22.7 3 34509 80D12*3 32.4 34.05 5.5 412510 80D12*4 32.4 45.4 7.5 442511 80D12*5 32.4 56.75 7.5 468012 80D12*6 32.4 68.1 11 570013 80D12*7 32.4 79.45 15 660014 80D12*8 32.4 90.8 15 847515 100D16*2 54 35.4 11 660016 100D16*3 54 52.8 15 732017 100D16*4 54 70.4 18.5 825018 100D16*5 54 88 22 975019 100D16*6 54 105.6 30 1335020 100D16*7 54 123.2 37 1380021 100D16*8 54 140.8 37 16200【GBW型卧式浓硫酸离心泵】型号意义：GBW型浓硫酸离心泵价格型号流量扬程转速功率铸铁材质铸铁材质碳铁材质碳铁材质M3/h m n（r/min）kw 普通型防爆型普通型防爆型GBW25-1254 20 2900 1.1 1932 2280 2711 3183GBW25-160 32 2900 2.2 2502 2947 3489 4128GBW32-1255 20 2900 1.1 2168 2516 3058 3517GBW32-160 32 2900 2.2 2558 2989 3586 4170GBW40-1256.3 20 2900 1.5 2335 2738 3280 3836GBW40-160 32 2900 3 3294 3920 4615 5296 GBW40-200 50 2900 5.5 4879 5643 6839 7881GBW50-10012.5 12.5 2900 1.5 2335 2738 3280 3878GBW50-125 20 2900 2.2 2572 3044 3614 4253 GBW50-160 32 2900 4 3892 4643 5449 6491 GBW50-200 50 2900 7.5 5477 6199 7673 8660GBW65-10025 12.5 2900 2.2 2585 3058 3642 4281GBW65-125 20 2900 4 3836 4573 5352 6422 GBW65-160 32 2900 5.5 4921 5685 6894 7937 GBW65-200 50 2900 11 7562 8757 10592 12260【GC型卧式多级锅炉给水泵】型号意义：GC型卧式多级锅炉给水泵价格型号级数流量总扬程H（m）转速n（r/min)）功率（KW）效率（%）汽蚀余量（NPSH）r（m）叶轮直径（mm）全套价（元/台）(m³/h) (l/s) 轴功率电动机功率1.5GC 2 6 1.66 46 2950 2 3 38 3.7 136 22203 6 1.66 69 2950 34 38 3.7 136 26704 6 1.66 92 2950 4 5.5 38 3.7 136 32255 6 1.66 115 2950 5 7.5 38 3.7 136 34506 6 1.66 138 2950 6 7.5 38 3.7 136 36757 6 1.66 161 2950 7 7.5（11）38 3.7 136 38258 6 1.66 184 2950 8 11 38 3.7 136 51009 6 1.66 207 2950 9 15 38 3.7 136 5775型号级数流量总扬程H（m）转速n（r/min)）功率（KW）效率（%）汽蚀余量（NPSH）r（m）叶轮直径（mm）全套价（元/台）(m³/h) (l/s) 轴功率电动机功率2GC 2 10 2.8 64 2950 4.4 7.5 39.6 4.7 166 41253 10 2.8 96 2950 6.6 11 39.6 4.7 166 53254 10 2.8 128 2950 8.8 15 39.6 4.7 166 59255 10 2.8 160 2950 11 15 39.6 4.7 166 62256 10 2.8 192 2950 13.2 18.5 39.6 4.7 166 67507 10 2.8 224 2950 15.4 22 39.6 4.7 166 79508 10 2.8 256 2950 17.6 30 39.6 4.7 166 96009 10 2.8 288 2950 19.8 30 39.6 4.7 166 9900【PW型卧式污水泵】型号意义：PW型铸铁污水泵价格流量扬程转速功率效率汽蚀余量吸上整机价型号M3/h L/S m n（r/min）轴功率电机功率(NPSH)r(M真空HS（m）元/台)50PW-65 14.5 4 16 1440 2.47 4 25.5 5 6 3781 50PW-65 25 6.94 32 2900 3.35 4 63 2 6 3614 80PW-100 56 15.5 13.5 1440 4.1 5.5 50 4.5 6 4420 80PW-100 90 25 26 2900 7 11 75 3.5 8 5491 100PW-125 100 27.8 12.5 1440 5.7 7.5 60 4 6 5296 21/2PW 60 16.6 9.5 1440 2.5 4 62 7.2 4198 21/2PW 90 25 26 2920 11 15 58 5 6491 21/2PW 90 25 43 2940 17 22 62 5.5 7673 4PW 100 27.8 11 960 4.7 7.5 64 6.5 5671 4PW 160 44.4 25.5 1460 18 30 62 7.5 10745 6PW 300 83.3 14 980 17 30 67 6.8 13052 6PW 350 97 27 1450 42 55 61 4.5 17514 PWF 型不锈钢耐腐蚀污水泵型号流量扬程转速功率效率汽蚀余量 吸上整机价M3/hL/S m n （r/min ） 轴功率 电机功率(NPSH)r(M) 真空HS （m ）元/台 50PWF-65102.751814402.35420.556608814.5 4 16 2.47 25.5 19 5.25 14.5 2.58 2980PWF-100 42 11.7 1414403.55.545.54.5 6 6908 56 15.5 13.5 4.1 5072 20 12.5 45 54.5100PWF-12580 22.2 141440557.5554 6 7785 100 27.8 12.5 57 60125 34.7 10 544 62.5【SOW型卧式中开蜗壳式双吸离心泵】型号意义：S型、SH型中开式单级双吸离心泵价格型号转速功率单泵泵及带底盘编号(r/min) (KW) 电机价情况1 150S-78 2900 55 5630 13657带底盘2 150S-78A 2900 45 5630 120513 150S-50 2900 37 5630 105224 150S-50A 2900 30 5630 100505 150S-50B 2900 22 5630 89316 200S-95 2900 132 5755 27863 不带底盘7 200S-95A 2900 110 5755 26702 8 200S-95B 2900 90 6908 18292 带底盘9 200S-63 2900 75 6422 16346 10 200S-63A 2900 55 6422 14449 11 200S-42 2900 45 6269 12691 12 200S-42A 2900 37 6269 11162 13 250S-65 1450 132 8521 28314 不带底盘14 250S-65A 1450 90 10918 21774 带底盘15 250S-39 1450 75 9800 19363 16 250S-39A 1450 55 9800 17403 17 250S-24 1450 45 9313 15457 18 250S-24A 1450 37 9313 14804 19 250S-14 1450 30 8354 12816 20 250S-14A 1450 185 8354 11509 21 300S-90 1450 315 12371 126351 不带底盘22 300S-90A 1450 280 12371 121764 23 300S-90B 1450 220 12371 51944 24 300S-58 1450 200 10446 35904 25300S-58A1450160104463359626 300S-58B1450 132 10446 30246 编号型号转速功率单泵泵及带底盘(r/min) (KW) 电机价情况27 300S-32 1450 90 12371 23213 带底盘28 300S-32A 1450 75 12371 21927 29 300S-19 1450 55 11377 1898730 300S-19A 1450 45 11377 17528 31 300S-12 1450 37 10675 16166 32 300S-12A 1450 30 10675 15123 33 350S-125 1450 710 40136 218230 不带底盘 34 350S-125A 1450 560 40136 195184 35 350S-125B 1450 500 40136 188762 36 350S-75 1450 355 14776 143670 37 350S-75A 1450 280 14776 12416938 350S-75B 1450 220 14776 54342 39 350S-44 1450 220 13330 52903 40 350S-44A 1450 160 13330 37099 41 350S-26 1450 132 12315 32651 42 350S-26A 1450 90 12315 23060 43350S-16145075122042177444 350S-16A 1450 55 12204 19821 45 500S-98 980 800 75456 281642 46 500S-98A 980 630 75456 270174 47 500S-98B 980 560 75456 261000 48 500S-59 980 450 41742 210085 49 500S-59A 980 400 41742 191959 不带底盘 50 500S-59B 980 315 41742 180283 51 500S-35 980 280 30504 16374252 500S-35A 980 220 30504 77062 53 500S-22 980 185 31317 74386 54 500S-22A 980 132 31317 57490 55 500S-13 980 110 46558 70195 编号型号转速功率单泵泵及带底盘(r/min) (KW) 电机价情况56 600S-75 980 900 85089 308302 不带底盘 57 600S-75A 980 710 85089 288369 58 600S-47 980 560 85089 25029759 600S-32 980 355 73851 201884 60 600S-32A 980 280 73851 192501 61 600S-22 980 250 73851 176989 62600S-22A9801857385111692763 800S-32 730 630 157334 36779464 800S-76 730 1600 195712 393509伽利略Galileo泵-欧洲品质。

卧式多级离⼼泵型号及参数【TSWA型卧式多级离⼼泵】产品:【TSWA型卧式多级离⼼泵】产品简介：TSWA型卧式多级离⼼泵是我公司在TSW型泵的基础上吸收国内外多种多级离⼼泵的优点改进⽽成的新⼀代产品,符合JB/T53058-93质量标准。

TSWA 型卧式多级离⼼泵供输送不含固体颗粒的清⽔及物理化学性质似于⽔的液体之⽤。

TSWA 型卧式多级离⼼泵主要⽤于⾼压给⽔、⾼层建筑给⽔，也可⽤于⼚矿给排⽔。

TSWA 型卧式多级离⼼泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，⼝径范围为50~150mm TSWA 型卧式多级离⼼泵介质使⽤温度不超过80℃【TSWA型卧式多级离⼼泵】型号意义：1、适于输送清⽔及物理化学性质类似于清⽔的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应⽆强腐蚀性。

注：如介质带有细⼩颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

【TSWA型卧式多级离⼼泵】产品特点：1、TSWA型卧式多级离⼼泵结构紧凑，体积⼩，外形美观，占地⾯积⼩，节省建筑费⽤；2、TSWA型卧式多级离⼼泵的转⼦部件由两端的滚动轴承⽀撑，泵运⾏平稳；3、TSWA型卧式多级离⼼泵的进⼝为⽔平⽅向，出⼝为垂直向上布置，简化管路；4、TSWA型卧式多级离⼼泵的电机为卧式结构，便于维修。

【TSWA型卧式多级离⼼泵】主要⽤途：TSWA型卧式多级离⼼泵适⽤于⼯业和城市给排⽔、⾼层建筑增压供⽔，园林喷灌、消防增压、远距离送⽔、采暖、浴室等冷暖⽔循环增压及设备配套等，尤其适⽤于宾馆、饭店娱乐场所的制冷、空调给⽔等。

【TSWA型卧式多级离⼼泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT200 7 导叶HT200 13平衡盘HT200 19 右轴承压盖HT2002 左轴承压盖HT200 8 中段HT200 14 填料体HT200 20 左轴承压盖Q2353 左轴承座HT200 9 末导叶HT200 15 右轴承座HT200 21轴承4 左填料压盖HT200 10 出⽔段HT200 16 右填料压盖HT200 22 左轴承衬套Q2355 进⽔段HT200 11 平衡段HT200 17右填料轴套Q235 23 左填料轴套Q2356 叶轮HT200 12 平衡环HT200 18右轴承衬套Q235 24 轴45或2Cr131、TSWA型卧式多级离⼼泵为多级节段式结构，其吸⼊⼝为⽔平⽅向，吐出⼝为垂直向上布置，设有50、75、100、125、150等⼝径，⽤户根据流量、扬程的需求选择不同品径和级数的泵来得到满⾜；2、TSWA型卧式多级离⼼泵主要由进⽔段、中段、导叶、叶轮、出⽔段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离⼼泵的转⼦部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转⼦两端⽀承在⼲油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的⽔⼒平衡作⽤，使得泵运⾏起来⼗分平稳，且噪声低、振动⼩。
