建筑电气期末复习资料

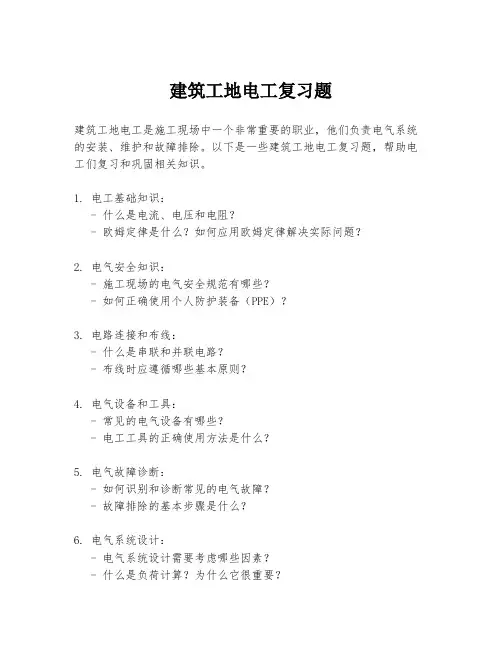

建筑工地电工复习题建筑工地电工是施工现场中一个非常重要的职业，他们负责电气系统的安装、维护和故障排除。

以下是一些建筑工地电工复习题，帮助电工们复习和巩固相关知识。

1. 电工基础知识：- 什么是电流、电压和电阻？- 欧姆定律是什么？如何应用欧姆定律解决实际问题？2. 电气安全知识：- 施工现场的电气安全规范有哪些？- 如何正确使用个人防护装备（PPE）？3. 电路连接和布线：- 什么是串联和并联电路？- 布线时应遵循哪些基本原则？4. 电气设备和工具：- 常见的电气设备有哪些？- 电工工具的正确使用方法是什么？5. 电气故障诊断：- 如何识别和诊断常见的电气故障？- 故障排除的基本步骤是什么？6. 电气系统设计：- 电气系统设计需要考虑哪些因素？- 什么是负荷计算？为什么它很重要？7. 电气施工规范：- 施工现场的电气施工规范有哪些？- 如何确保施工过程中的电气系统符合规范要求？8. 电气图纸阅读：- 电气图纸包含哪些基本元素？- 如何读懂电气施工图纸？9. 电气测试和测量：- 常用的电气测试和测量工具有哪些？- 如何使用这些工具进行准确的测试和测量？10. 应急处理和事故预防：- 遇到电气事故时，应采取哪些应急措施？- 如何预防电气事故的发生？11. 现代建筑电气技术：- 什么是智能建筑？它与传统建筑有何不同？- 现代建筑中使用的节能电气技术有哪些？12. 案例分析：- 分析一个施工现场电气事故案例，讨论事故发生的原因和预防措施。

通过这些复习题，电工们可以检验自己对建筑工地电工相关知识的掌握程度，并在实际工作中更加得心应手。

希望这些复习题能够帮助电工们提高专业技能，确保施工现场的电气安全。

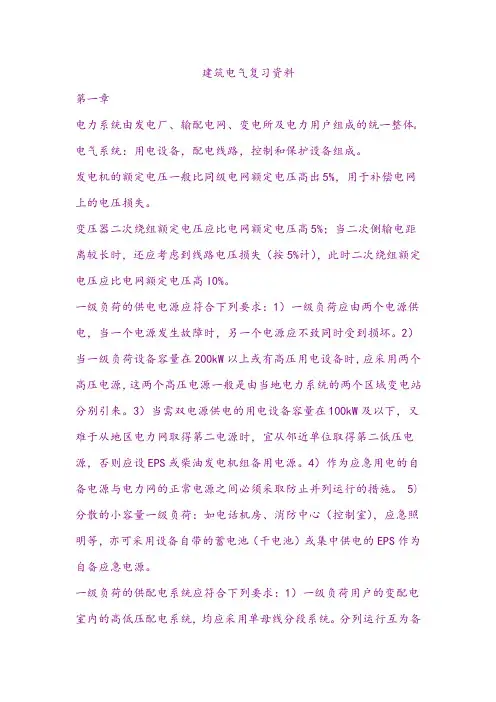

建筑电气复习资料第一章电力系统由发电厂、输配电网、变电所及电力用户组成的统一整体。

电气系统：用电设备，配电线路，控制和保护设备组成。

发电机的额定电压一般比同级电网额定电压高出5%，用于补偿电网上的电压损失。

变压器二次绕组额定电压应比电网额定电压高5%；当二次侧输电距离较长时，还应考虑到线路电压损失（按5%计），此时二次绕组额定电压应比电网额定电压高l0%。

一级负荷的供电电源应符合下列要求：1）一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。

2）当一级负荷设备容量在200kW以上或有高压用电设备时，应采用两个高压电源，这两个高压电源一般是由当地电力系统的两个区域变电站分别引来。

3）当需双电源供电的用电设备容量在100kW及以下，又难于从地区电力网取得第二电源时，宜从邻近单位取得第二低压电源，否则应设EPS或柴油发电机组备用电源。

4）作为应急用电的自备电源与电力网的正常电源之间必须采取防止并列运行的措施。

5）分散的小容量一级负荷：如电话机房、消防中心（控制室），应急照明等，亦可采用设备自带的蓄电池（干电池）或集中供电的EPS作为自备应急电源。

一级负荷的供配电系统应符合下列要求：1）一级负荷用户的变配电室内的高低压配电系统，均应采用单母线分段系统。

分列运行互为备用。

2）一级负荷设备应采用双电源供电，并在最末一级配电装置处自动切换。

3）不同级别的负荷不应共用供电回路。

4）为一级负荷供电的低压配电系统，应简单可靠，尽量减少配电级数。

特别重要负荷，除上述两个电源外，还必须增设应急电源。

为保证对特别重要负荷的供电，严禁将其他负荷接入应急供电系统。

第二章：用电设备的工作制(1)长期连续工作制（2）短时工作制（3）断续周期工作制.无功功率功率因素要求值：1，高压用户的功率因素应为0.9以上。

2，低压用户的功率因素应为0.85以上。

第三章：变电所的类型（整体分）:室内型、半室外型、室外型及成套变电站等。

建筑电气工程师——复习资料一、名词解释1、动态平均电压（管压降）：在规定的环境温度、标准散热条件下，当元件流过正弦半波的额定电流平均值和处于稳定结温时，元件阳极与阴极之间电压降的平均值称为通态平均电压。

2、维持电流：在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流为维持电流。

3、掣住电流：在晶闸管加上触发电压，当元件从阻断状态刚好转为导通状态就去除触发电压，此时要保持元件导通所需要的最小阳极电流称为掣住电流。

4、晶闸管断态电压临界上升率：晶闸管的结在阻断状态下相当于一个电容，若突加一正向阳极电压，便会有一个充电电流流过结面，该充电电流经靠近阴极的PN结时，产生相当于触发电流的作用，如果这个电流过大，将会使元件误触发导通，因此对晶闸管必须规定允许的最大断态电压上升率。

我们把在规定条件下，晶闸管直接从断态转换到通态的最大阳极电压上升率称为断态电压临界上升率。

5、GTR安全工作区：是指在输出特性曲线上GTR能够安全运行的电流电压的极限范围。

6、换相重叠角：在以前分析和计算可控整流电流时，都认为晶闸管为理想开关，实际上整流变压器有漏抗，晶闸管之间的换流不能瞬时完成，会出现参与换流的两个晶闸管同时导通的现象，同时导通的时间对应的电角度称为换相重叠角。

7、晶闸管的伏安特性：晶闸管阳极与阴极之间的电压U a与阳极电流I a的关系曲线。

8、换相过电压：是指晶闸管与全控型器件反向并联的二极管在换相结束后不能立刻恢复阻断，因而有较大的反向电流流过，当恢复了阻断能力时，该反向电流急剧减少，会由线路电感在器件两端感应出过电压。

9、关断过电压：全控型器件关断时，正向电流迅速降低而由线路电感在器件两端感应出的过电压。

10、控制角：在单相相控整流电路中，定义晶闸管从承受正向电压起到触发导通之间的电角度称为控制角或触发角。

11、导通角：晶闸管在一个周期内导通的电角度称为导通角。

12、自然换相（流）点：是三相电路中各相晶闸管能被正常触发导通的最早时刻，在该点以前，对应的晶闸管因承受反压而不能触发导通，称为自然换流点。

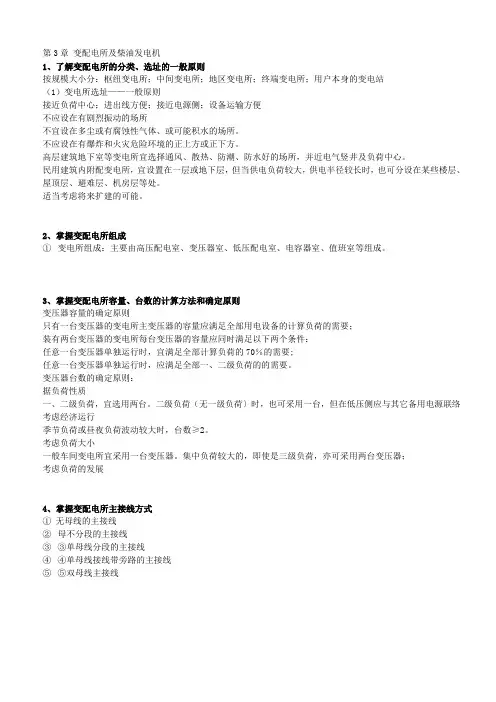

第3章变配电所及柴油发电机1、了解变配电所的分类、选址的一般原则按规模大小分：枢纽变电所；中间变电所；地区变电所；终端变电所；用户本身的变电站（1）变电所选址——一般原则接近负荷中心；进出线方便；接近电源侧；设备运输方便不应设在有剧烈振动的场所不宜设在多尘或有腐蚀性气体、或可能积水的场所。

不应设在有爆炸和火灾危险环境的正上方或正下方。

高层建筑地下室等变电所宜选择通风、散热、防潮、防水好的场所，并近电气竖井及负荷中心。

民用建筑内附配变电所，宜设置在一层或地下层，但当供电负荷较大，供电半径较长时，也可分设在某些楼层、屋顶层、避难层、机房层等处。

适当考虑将来扩建的可能。

2、掌握变配电所组成①变电所组成：主要由高压配电室、变压器室、低压配电室、电容器室、值班室等组成。

3、掌握变配电所容量、台数的计算方法和确定原则变压器容量的确定原则只有一台变压器的变电所主变压器的容量应满足全部用电设备的计算负荷的需要；装有两台变压器的变电所每台变压器的容量应同时满足以下两个条件：任意一台变压器单独运行时，宜满足全部计算负荷的70％的需要;任意一台变压器单独运行时，应满足全部一、二级负荷的的需要。

变压器台数的确定原则：据负荷性质一、二级负荷，宜选用两台。

二级负荷（无一级负荷〕时，也可采用一台，但在低压侧应与其它备用电源联络考虑经济运行季节负荷或昼夜负荷波动较大时，台数≥2。

考虑负荷大小一般车间变电所宜采用一台变压器。

集中负荷较大的，即使是三级负荷，亦可采用两台变压器；考虑负荷的发展4、掌握变配电所主接线方式①无母线的主接线②母不分段的主接线③③单母线分段的主接线④④单母线接线带旁路的主接线⑤⑤双母线主接线5、掌握变压器概念、参数定义是一种静止电器,它通过线圈间的电磁感应,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能的装置。

1)额定电压：线电压值，配电变压器较多采用10／0.4(kV)。

2)额定电流：指初级和次级线电流，即绕组允许长期通过的最大工作电流。

建筑电气复习资料建筑电气复习资料建筑电气工程是建筑领域中不可或缺的一部分，它涉及到电力供应、照明、通信、安防等方面。

为了更好地掌握建筑电气知识，我们需要有一些复习资料来帮助我们系统地学习和理解这一领域的知识。

一、电气基础知识在学习建筑电气之前，我们首先需要掌握一些电气基础知识。

这包括电流、电压、电阻、电功率等基本概念。

此外，还需要了解欧姆定律、基尔霍夫定律等电路分析的基本原理。

通过掌握这些基础知识，我们可以更好地理解建筑电气系统的运行原理。

二、建筑电气系统建筑电气系统由电源系统、配电系统、照明系统、通信系统和安防系统等组成。

在复习资料中，我们需要了解每个系统的设计原则、组成部分和工作原理。

例如，电源系统负责为建筑提供稳定的电力供应，我们需要了解不同类型的电源系统以及其在建筑中的应用。

配电系统负责将电力分配到不同的用电设备，我们需要了解不同类型的配电系统以及其设计和运行要求。

照明系统负责提供建筑内的照明，我们需要了解不同类型的照明设备和照明设计原则。

通信系统和安防系统也是建筑电气系统中重要的组成部分，我们需要了解其设计和运行要求，以及与其他系统的协调工作。

三、电气设备和材料建筑电气系统中使用了各种电气设备和材料，如开关、插座、电缆、电线等。

在复习资料中，我们需要了解不同类型的电气设备和材料的特点、选型原则和安装要求。

例如，开关和插座的选型需要考虑其额定电流、额定电压和使用环境等因素。

电缆和电线的选型需要考虑其导电能力、绝缘性能和耐火性能等因素。

通过了解电气设备和材料的特点和要求，我们可以更好地进行电气系统的设计和安装。

四、电气安全在建筑电气系统的设计和使用过程中，电气安全是至关重要的。

复习资料中应包含与电气安全相关的知识，如接地保护、漏电保护、过载保护等。

我们需要了解不同类型的安全保护装置的原理和使用方法，以及在建筑电气系统中的应用。

此外，还需要了解电气事故的原因和预防措施，以保障建筑电气系统的安全运行。

建筑电气复习重点1.建筑电气的任务建筑电气的主要任务是讲述现代建筑内部的电能供应和分配问题，并讲述电气照明、电工基本知识以及电气设备的结构、安装、运行、维护等知识。

并介绍了建筑的智能化及建筑电气的设计和施工。

（P1）2.建筑电气系统的基本组成是什么？由用电设备、配电线路、控制和保护设备三大基本部分组成。

(P1)3.建筑用电系统可分为哪几类？电气系统可分为供配电系统和用电系统两大类。

而用电系统又分为建筑照明系统、建筑动力系统和建筑弱电系统三种。

(P3)4.电路的作用与分类电路是由电工设备和元器件按一定方式连接起来的总体，是电流流通的路径，起着传递和控制电能的作用。

电路按功能分两类：一类是电力电路，主要起实现电能的传输和转换作用；另一类是信号电路，其主要作用是传输和处理信号等。

（P6）5.电压与电流的参考方向和关联参考方向一段电路中任意选定一个方向就叫电流的参考方向。

两点之间电压的实际方向是由高电位指向地电位的，描述这一电压的必要条件是要选取一参考方向，电压参考方向的选取是任意的。

当电压由高电位点指向低电位点，且电流由高电位点流向地电位点时，电压电流的参考方向为关联参考方向。

（P7/8）6.计算电路元件的功率（KVL\LCL）(P16例3)7.正弦量的三要素最大值、角频率和初相位是正弦量的三要素。

(P12)8.正弦交流电的分析方法（向量分析法）【RLC元件上电压与电流关系的分析】（P21例4）9.三相异步电动机的结构和原理三相异步电动机主要由定子和转子两大部分组成，定子和转子之间有空隙。

定子：定子铁心，定子绕组，机座；转子：转子铁心，转子绕组，其他部分及气隙。

(P39)工作原理：转子绕组切割磁力线而感应电动势，在感应电动势的作用下出现感应电流，同旋转磁场相互作用产生电磁力而是电动机工作。

（P43）10.低压刀开关的结构低压刀开关有一个刀形动触头，由闸刀（动触头）、刀座（静触头）和底板组成。

接通或切断电流是由人工操纵闸刀完成的。

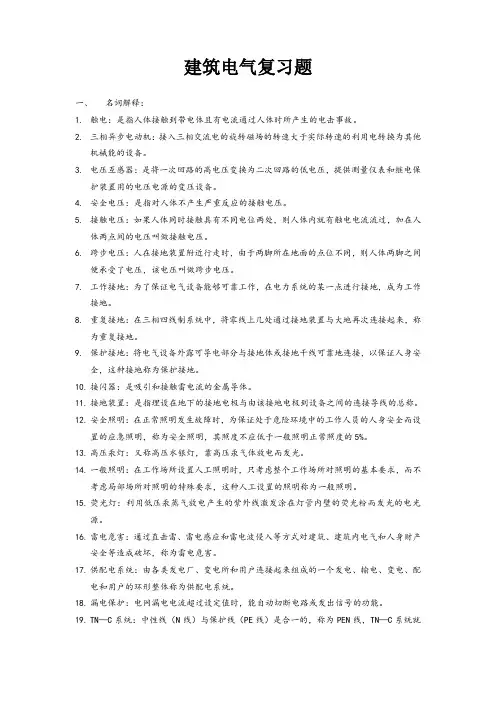

建筑电气复习题一、名词解释：1.触电：是指人体接触到带电体且有电流通过人体时所产生的电击事故。

2.三相异步电动机：接入三相交流电的旋转磁场的转速大于实际转速的利用电转换为其他机械能的设备。

3.电压互感器：是将一次回路的高电压变换为二次回路的低电压，提供测量仪表和继电保护装置用的电压电源的变压设备。

4.安全电压：是指对人体不产生严重反应的接触电压。

5.接触电压：如果人体同时接触具有不同电位两处，则人体内就有触电电流流过，加在人体两点间的电压叫做接触电压。

6.跨步电压：人在接地装置附近行走时，由于两脚所在地面的点位不同，则人体两脚之间便承受了电压，该电压叫做跨步电压。

7.工作接地：为了保证电气设备能够可靠工作，在电力系统的某一点进行接地，成为工作接地。

8.重复接地：在三相四线制系统中，将零线上几处通过接地装置与大地再次连接起来，称为重复接地。

9.保护接地：将电气设备外露可导电部分与接地体或接地干线可靠地连接，以保证人身安全，这种接地称为保护接地。

10.接闪器：是吸引和接触雷电流的金属导体。

11.接地装置：是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。

12.安全照明：在正常照明发生故障时，为保证处于危险环境中的工作人员的人身安全而设置的应急照明，称为安全照明，其照度不应低于一般照明正常照度的5%。

13.高压汞灯：又称高压水银灯，靠高压汞气体放电而发光。

14.一般照明：在工作场所设置人工照明时，只考虑整个工作场所对照明的基本要求，而不考虑局部场所对照明的特殊要求，这种人工设置的照明称为一般照明。

15.荧光灯：利用低压汞蒸气放电产生的紫外线激发涂在灯管内壁的荧光粉而发光的电光源。

16.雷电危害：通过直击雷、雷电感应和雷电波侵入等方式对建筑、建筑内电气和人身财产安全等造成破坏，称为雷电危害。

17.供配电系统：由各类发电厂、变电所和用户连接起来组成的一个发电、输电、变电、配电和用户的环形整体称为供配电系统。

（3） 20-100/3300（80A）
设计代号为20的塑料外壳式断路器，壳架等级额定电流为100A，极数为3极，复式脱扣器不带附件，额定电流为80A
（4）图形符号的含义。

瓷插式熔断器，设计序号为1，改进型，额定电流为30A，熔丝的额定电流为10A （5）
三相铜绕组油浸式变压器，型号为s7，额定容量为315，一次侧额定电压为10，二次侧额定电压为0.4
（6）
小型漏电断路器，整定电流为16A，漏电电流为30。

23．叙述选择导线截面的原则。

发热条件、机械强度、电压损失。

24．用电设备的工作制分为哪几类？每一类工作制举例说明。

（1）长期连续工作制：通风机、水泵、空气压缩机等
（2）短时工作制：送给电动机、升降电动机等
29、画出三相异步电动机单方向运转继电接触器控制的电路原理图。

（包括主
回路和控制回路）
三相异步电动机单方向运转继电接触器控制原理图：
主回路控制回路
30、画出我国低压接零保护系统接线方式的接线示意图。

（380V）
31、绿色照明的概念
绿色照明：指节约能源、保护环境、有利于提高人们生产、工作、学习效率和生活质量，保护身心健康的照明
29、下面是某办公楼一层工程系统图。

试说出下面文字符号和图形符号的含义。

1）C65220A；
2）；
3）；
4）尺寸：800*500*140；。

5）
22
30、照明基本知识：
（1）光通量、
（2）照度、
（3）显色性和显色指数
（4）发光强度、
（5）亮度、
（6）色温和色表
（7）光效
（8）配光曲线
（9）频闪效应。

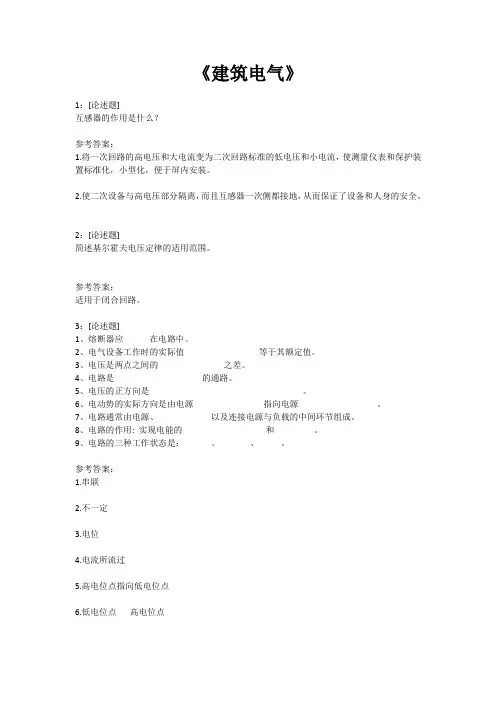

《建筑电气》1：[论述题]互感器的作用是什么？参考答案：1.将一次回路的高电压和大电流变为二次回路标准的低电压和小电流，使测量仪表和保护装置标准化，小型化，便于屏内安装。

2.使二次设备与高电压部分隔离，而且互感器一次侧都接地，从而保证了设备和人身的安全。

2：[论述题]简述基尔霍夫电压定律的适用范围。

参考答案：适用于闭合回路。

3：[论述题]1、熔断器应在电路中。

2、电气设备工作时的实际值等于其额定值。

3、电压是两点之间的之差。

4、电路是的通路。

5、电压的正方向是。

6、电动势的实际方向是由电源指向电源。

7、电路通常由电源、以及连接电源与负载的中间环节组成。

8、电路的作用: 实现电能的和。

9、电路的三种工作状态是：、、。

参考答案：1.串联2.不一定3.电位4.电流所流过5.高电位点指向低电位点6.低电位点高电位点7.负载8.传输转换9.负载、开路、短路4：[填空题]简述常用的三相异步电动机的起动方法。

参考答案：1. 直接起动。

2.鼠笼式电动机降压起动。

3.绕线式异步电动机的起动。

1：[论述题]简述变压器安装时注意事项。

参考答案：1.应使通风良好，进出线方便，尽量靠近高压电源。

2.工地变压器应尽量靠近负荷中心或接近大容量用电设备。

3.远离交通要道，远离人畜活动中心。

4.远离剧烈震动，多尘或有腐蚀气体的场所，并且符合爆炸和火灾危险场所电力装置的有关规定。

2：[论述题]配电导线截面积选择原则有哪些？参考答案：按发热条件、机械强度和允许电压损失选择。

3：[填空题]1、照度的单位是。

2、亮度的单位是。

3、在直流电路中，功率P= 。

4、一台容量为1000VA（视在功率）的发电机，如果cosφ=1，则能发出的有功功率。

5、在频率一定时，相位差j由决定6、影响照度稳定性的因素有。

7、电容对直流电路相当于；电感对直流电路相当于。

8、在交流电路中，功率因数大小决定于。

9.单相电度表主要组成部分包括驱动元件、、制动元件及积算机构。

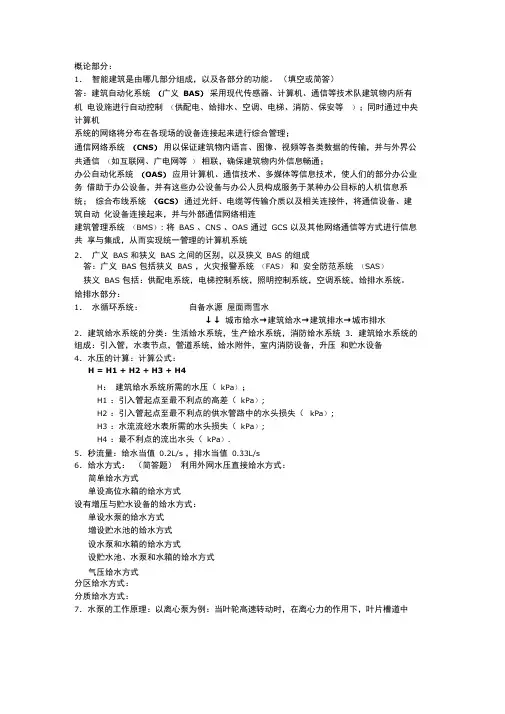

概论部分：1．智能建筑是由哪几部分组成，以及各部分的功能。

（填空或简答）答：建筑自动化系统（广义BAS）采用现代传感器、计算机、通信等技术队建筑物内所有机电设施进行自动控制（供配电、给排水、空调、电梯、消防、保安等）；同时通过中央计算机系统的网络将分布在各现场的设备连接起来进行综合管理；通信网络系统（CNS）用以保证建筑物内语言、图像、视频等各类数据的传输，并与外界公共通信（如互联网、广电网等）相联，确保建筑物内外信息畅通；办公自动化系统（OAS）应用计算机、通信技术、多媒体等信息技术，使人们的部分办公业务借助于办公设备，并有这些办公设备与办公人员构成服务于某种办公目标的人机信息系统；综合布线系统（GCS）通过光纤、电缆等传输介质以及相关连接件，将通信设备、建筑自动化设备连接起来，并与外部通信网络相连建筑管理系统（BMS）: 将BAS 、CNS 、OAS 通过GCS 以及其他网络通信等方式进行信息共享与集成，从而实现统一管理的计算机系统2．广义BAS 和狭义BAS 之间的区别，以及狭义BAS 的组成答：广义BAS 包括狭义BAS ，火灾报警系统（FAS）和安全防范系统（SAS）狭义BAS 包括：供配电系统，电梯控制系统，照明控制系统，空调系统，给排水系统。

给排水部分：1．水循环系统：自备水源屋面雨雪水↓↓ 城市给水→建筑给水→建筑排水→城市排水2．建筑给水系统的分类：生活给水系统，生产给水系统，消防给水系统3．建筑给水系统的组成：引入管，水表节点，管道系统，给水附件，室内消防设备，升压和贮水设备4．水压的计算：计算公式：H = H1 + H2 + H3 + H4H：建筑给水系统所需的水压（kPa）；H1 ：引入管起点至最不利点的高差（kPa）;H2 ：引入管起点至最不利点的供水管路中的水头损失（kPa）;H3 ：水流流经水表所需的水头损失（kPa）;H4 ：最不利点的流出水头（kPa）.5．秒流量：给水当值0.2L/s ，排水当值0.33L/s6．给水方式：（简答题）利用外网水压直接给水方式：简单给水方式单设高位水箱的给水方式设有增压与贮水设备的给水方式：单设水泵的给水方式增设贮水池的给水方式设水泵和水箱的给水方式设贮水池、水泵和水箱的给水方式气压给水方式分区给水方式：分质给水方式：7．水泵的工作原理：以离心泵为例：当叶轮高速转动时，在离心力的作用下，叶片槽道中的水从叶轮中心被甩向泵壳， 使水获得动能与压能， 部分动能转化为压能， 因而泵出口处的 水便具有较高的压力，流入压水管。

建筑电气复习大纲一章建筑电气基础知识1、电路由那几部份组成？2、电路具有哪几种特殊状态。

3、电路的主要作用有哪些？4、正确理解电压的表示方法，如Uab 中ab表示的含意。

掌握电阻电路的串并联的计算方法。

5、正确理解克希霍夫电流、电压定律的内容表达式。

6、正弦交流电路的三要素是什么？周期与角频率关系是什么？7、交流电压（或电流）的最大值与有效值的关系是什么？8、熟悉电感感抗、电容容抗的公式，阻抗的计算公式，会计算简交流电路。

（P9复习例题1－2及作业）。

9、在单相正弦交流电路中，有功功率，无功功率Q和视在功率S等于什么？10、提高功率因数的意义及方法？P2111、对称三相电源的幅值，角频率，相位相差有什么特点？12、在三相电路中，星形接法时，其线电压与相电压的关系是什么？三角形接法时线电流与相电流的关系是什么？对称三相电路的有功功率等于什么？视在功率等于什么？二章：电气设备13、了解交流电动机的工作原理，熟悉异步笼型交流电动机的基本结构（定子、转子）14、正确理解异步笼型交流电动机的转速与极对数的关系：n1=60f/p15、电动机定子有哪两种接法？分别有哪两种起动方法？降压起动有哪两种方法？16、熟悉低压断路器、接触器、熔断器、热继电器的作用及常见型号的含义。

（P51.52复习作业）RL1-100/60 RC1-60/40 DZ30-100/330 C65N-C10/1P CJ20-4017、选择导线截面的基本原则是什么？P48三章电气施工图基础18、熟悉电气基本图形符号及灯具、导线的标注方式。

（P72，见附表：）BLV--3×10+1×6BV-3×50+2×25WL2-BV(3×2.5)SC15-WC：表示：2号照明线路、3根2.5mm2铜芯塑料绝缘导线穿钢管沿墙暗敷19、会画建筑电气照明系统图，。
