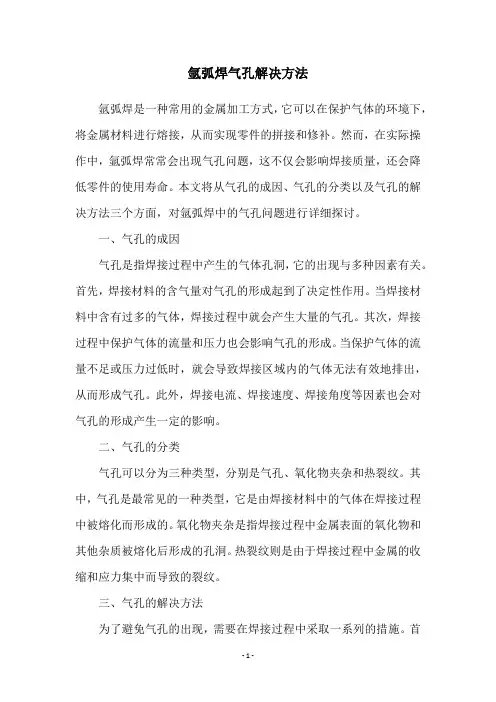

氩弧焊气孔产生的原因及解决方法

氩弧焊气孔解决方法氩弧焊是一种常用的金属加工方式，它可以在保护气体的环境下，将金属材料进行熔接，从而实现零件的拼接和修补。

然而，在实际操作中，氩弧焊常常会出现气孔问题，这不仅会影响焊接质量，还会降低零件的使用寿命。

本文将从气孔的成因、气孔的分类以及气孔的解决方法三个方面，对氩弧焊中的气孔问题进行详细探讨。

一、气孔的成因气孔是指焊接过程中产生的气体孔洞，它的出现与多种因素有关。

首先，焊接材料的含气量对气孔的形成起到了决定性作用。

当焊接材料中含有过多的气体，焊接过程中就会产生大量的气孔。

其次，焊接过程中保护气体的流量和压力也会影响气孔的形成。

当保护气体的流量不足或压力过低时，就会导致焊接区域内的气体无法有效地排出，从而形成气孔。

此外，焊接电流、焊接速度、焊接角度等因素也会对气孔的形成产生一定的影响。

二、气孔的分类气孔可以分为三种类型，分别是气孔、氧化物夹杂和热裂纹。

其中，气孔是最常见的一种类型，它是由焊接材料中的气体在焊接过程中被熔化而形成的。

氧化物夹杂是指焊接过程中金属表面的氧化物和其他杂质被熔化后形成的孔洞。

热裂纹则是由于焊接过程中金属的收缩和应力集中而导致的裂纹。

三、气孔的解决方法为了避免气孔的出现，需要在焊接过程中采取一系列的措施。

首先，要选择合适的焊接材料。

焊接材料中的含气量应尽量降低，这可以通过对材料进行预处理或选择低含气量的材料来实现。

其次，要注意焊接过程中保护气体的流量和压力。

保护气体的流量应适当增加，以保证焊接区域内的气体能够有效地排出。

同时，保护气体的压力也应增加，以保证焊接过程中保护气体的稳定性和连续性。

此外，焊接电流、焊接速度、焊接角度等因素也应根据具体情况进行调整，以保证焊接过程的稳定性和焊接质量。

综上所述，氩弧焊中的气孔问题是一个需要重视的问题。

通过了解气孔的成因和分类，以及采取合适的解决方法，可以有效地避免气孔的出现，提高焊接质量和零件的使用寿命。

焊接气孔产生的原因及解决方法
焊接气孔是在焊接过程中形成的孔洞，它会降低焊缝的强度和密封性，从而影响焊接质量。

产生焊接气孔的原因可以归结为以下几点：
1. 气体溶解度不足: 焊接中使用的焊丝和焊剂中可能含有气体，如果气体的溶解度不足，就会在焊缝中形成气孔。

这通常是由于焊材的品质不好或者焊接过程中气体没有完全排出所致。

2. 杂质和污染物: 焊接过程中，如果焊接材料或焊缝中存在杂质或污染物，它们会在焊接过程中挥发出气体，导致气孔的产生。

3. 焊接速度过快: 当焊接速度过快时，焊接区域温度不够高，焊丝无法完全熔化，造成气体无法逸出，从而形成气孔。

为了解决焊接气孔产生的问题，可以采取以下措施：
1. 确保材料和焊剂的质量: 选择质量良好的焊丝和焊剂，以减少气体含量，避免气孔的产生。

2. 做好预处理: 在焊接前，对焊接材料进行清洁和除污处理，确保焊缝没有杂质和污染物，以减少气体的挥发。

3. 控制焊接速度: 确保焊接速度适中，使焊接区域的温度能够达到熔化焊丝的温度，避免气体无法逸出。

4. 确保焊接环境: 在焊接过程中，保持焊接环境的干燥和无风状态，以减少气体的挥发和吸入。

5. 使用合适的焊接技术: 选择适当的焊接技术，如氩弧焊等，可以减少气孔的产生。

总之，焊接气孔的产生是由于气体溶解度不足、杂质和污染物以及焊接速度过快等原因所致。

要解决焊接气孔问题，需要从材料和焊接环境的质量控制、预处理、控制焊接速度以及选择合适的焊接技术等方面着手。

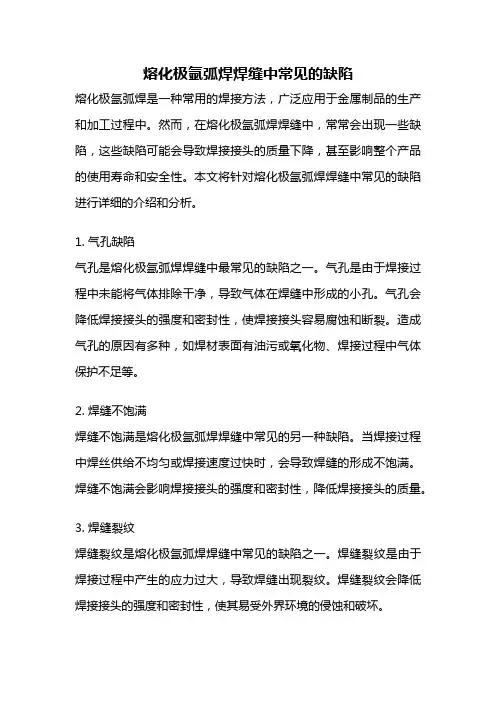

熔化极氩弧焊焊缝中常见的缺陷熔化极氩弧焊是一种常用的焊接方法，广泛应用于金属制品的生产和加工过程中。

然而，在熔化极氩弧焊焊缝中，常常会出现一些缺陷，这些缺陷可能会导致焊接接头的质量下降，甚至影响整个产品的使用寿命和安全性。

本文将针对熔化极氩弧焊焊缝中常见的缺陷进行详细的介绍和分析。

1. 气孔缺陷气孔是熔化极氩弧焊焊缝中最常见的缺陷之一。

气孔是由于焊接过程中未能将气体排除干净，导致气体在焊缝中形成的小孔。

气孔会降低焊接接头的强度和密封性，使焊接接头容易腐蚀和断裂。

造成气孔的原因有多种，如焊材表面有油污或氧化物、焊接过程中气体保护不足等。

2. 焊缝不饱满焊缝不饱满是熔化极氩弧焊焊缝中常见的另一种缺陷。

当焊接过程中焊丝供给不均匀或焊接速度过快时，会导致焊缝的形成不饱满。

焊缝不饱满会影响焊接接头的强度和密封性，降低焊接接头的质量。

3. 焊缝裂纹焊缝裂纹是熔化极氩弧焊焊缝中常见的缺陷之一。

焊缝裂纹是由于焊接过程中产生的应力过大，导致焊缝出现裂纹。

焊缝裂纹会降低焊接接头的强度和密封性，使其易受外界环境的侵蚀和破坏。

4. 焊渣残留焊渣残留是熔化极氩弧焊焊缝中常见的缺陷之一。

焊渣是焊接过程中产生的金属氧化物和杂质等物质，它们未能完全熔化并与焊缝结合在一起，形成了焊接接头中的残留物。

焊渣残留会影响焊接接头的整体质量和密封性。

5. 未熔透未熔透是熔化极氩弧焊焊缝中常见的缺陷之一。

未熔透是指焊接过程中焊缝未能完全熔化并与母材结合在一起，导致焊接接头的强度和密封性下降。

未熔透一般是由于焊接电流过小、焊接速度过快等原因造成的。

为了避免以上缺陷的出现，我们可以采取一些措施来提高熔化极氩弧焊焊缝的质量。

首先，焊接前要对焊材进行处理，保证焊材表面的清洁和无油污、氧化物等杂质。

其次，在焊接过程中要严格控制焊接电流和焊接速度，确保焊缝的形成饱满和熔化透彻。

此外，还要加强焊接操作人员的培训，提高其对焊接过程的控制能力和质量意识。

熔化极氩弧焊焊缝中的缺陷对焊接接头的质量和性能有着重要的影响。

焊接气孔产生的原因和防范措施焊接这活儿啊，说实话，就像是做菜一样，配料、火候、方法一个都不能少。

你要是做菜不小心加了过多盐，咸得让人直咂嘴，这焊接要是出了问题，那结果可是会让你头疼得不轻。

今天咱们聊聊焊接气孔的问题，简单说就是焊接过程中那些不受欢迎的小气泡，俗称“气孔”。

这些小家伙往往会给焊接质量带来不少麻烦。

我们得先了解这些气孔怎么来的，然后对症下药，找出防范措施，才能让焊接工作更顺利，结果更棒！1. 焊接气孔产生的原因1.1 气体混入首先，焊接气孔最常见的原因就是焊接过程中气体混入了焊缝。

就像你在打泡沫咖啡的时候，如果泡沫不稳定，咖啡就容易溢出来一样，焊接过程中，如果气体在焊缝里待不住，就会形成小气泡。

这种气体可能是焊接用的保护气体，也可能是空气中的其他气体。

特别是保护气体供应不足，或者气体质量不好，就会让焊缝里面掺入不需要的空气，这样就容易产生气孔。

1.2 焊接材料问题其次，焊接材料本身的问题也会导致气孔的产生。

材料如果有杂质，比如铁锈、油污，焊接的时候就会释放出气体，结果焊缝里就会出现气孔。

材料不干净，就像你用脏锅做菜，菜肯定不好吃，焊接材料也是如此，干净整洁的材料才能焊接出好的焊缝。

1.3 操作技术再者，焊工的操作技术也是关键。

如果焊工焊接的速度过快或者角度不对，都会导致气孔的产生。

焊接速度快，就好比你急急忙忙地做饭，没时间搅拌均匀，最后的菜肯定会有问题。

焊接时，必须控制好速度，保持稳定的焊接角度，才能避免气孔的出现。

1.4 温度控制不当最后，温度控制也很重要。

焊接的时候，如果温度过高或过低，都可能导致气孔的产生。

温度过高就像把牛奶煮得过热，容易产生很多泡沫，温度过低则会让焊缝的熔合不完全，气体难以逸出，最终也会形成气孔。

2. 如何防范焊接气孔2.1 保障气体供应首先，确保焊接用的气体质量合格，供应稳定。

就像你做菜时要用新鲜的食材一样，焊接用的气体也要确保纯净。

如果气体供应不足，容易出现问题。

在工作 中，有的焊工责任心不强 ，质量意
识 淡 薄 ；有 的焊 工 未 参 加 正 规 的 焊 接 培 训 或培
训期 短 ，无证操作 ；有 的焊工虽然工龄长 ，经 验也 丰富 ，但 因年龄较大 ，会 出现体力下降 ， 眼睛昏花 ，操作失误等 ，这都是 出现气 孔的主
要 因素 。 ３ ． ２ 材 料 因素
３ ． ３ 环 境 因素
（ １ ） 氩弧焊枪导线外皮套破损漏气 ；导 电 嘴部分 出气孔被飞溅 物堵塞 出气不匀 ；喷嘴 出 口内附着 的细小飞溅 阻碍气体顺利流动 ，从而 形成紊流 ；喷嘴 由于长时间使用 ，在高温作用 下 ，出口处容易破损产生缺 口，使保护效果不 佳 ；喷嘴 口径大小选择不当 ，如果选择小 口径 的喷嘴 ，喷出的氩气范围小 ，保护效果不佳 。 （ ２ ） 钨极弯曲不同心 ，当钨极偏向一侧时， 会使保护气体也偏 向一侧 ，导致保护效果不佳 。
焊接电流过大 ＼ 喷嘴与母材 铸极与母材
．
／
视力弱
＼
／责任心不强
，
生 气 孔
焊材不合格一
格
回 ／
母 材 表 面 有 霜 冻 层
位 置困 难 一
体 力 差／ 操 作
／不 熟 练 经 验 少
一
环境 ） 管排密集
Ｉ 技 能
未经 培 训

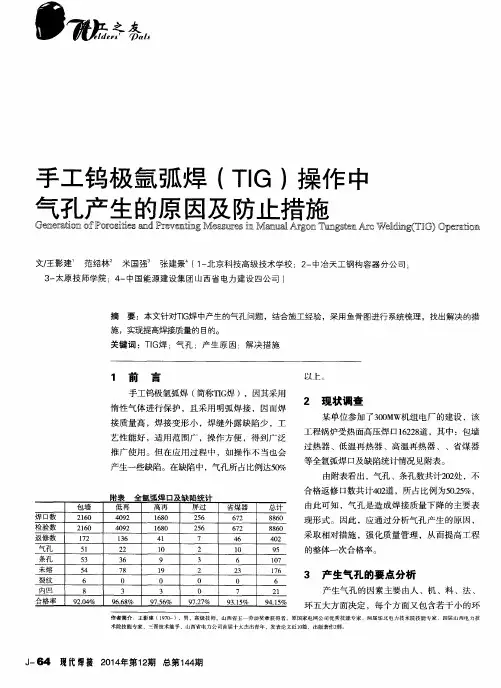

文／ ｔ影 建 范 绍林 米 国强。 张 建景 （ １ 一 北 京 科技 高 级技 术 学校 ；２ 一 中冶 天工 钢构 容 器 分公 司
３ 一 太原技师学院 ；４ 一 中国能源建设集 团山西省 电力建设四公司 ）
摘
要 ：本 文针对Ｔ ｌ Ｇ 焊 中产 生 的气 孔 问题 ，结合 施工经 验 ，采用鱼 骨图进行 系统 梳理 ，找 出解 决 的措

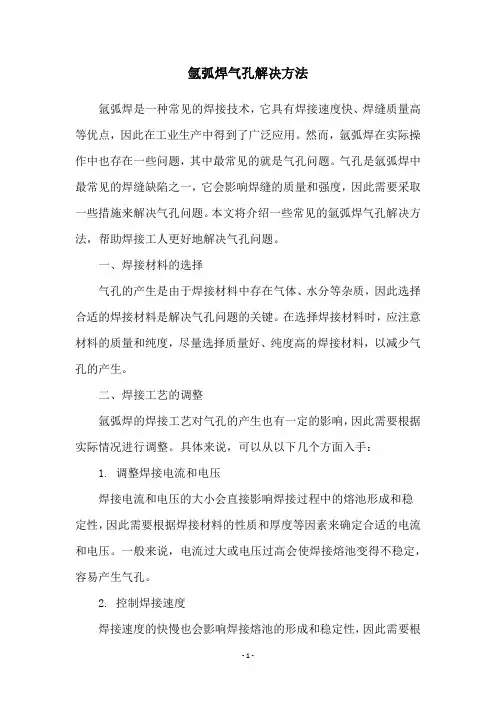

氩弧焊气孔解决方法氩弧焊是一种常见的焊接技术，它具有焊接速度快、焊缝质量高等优点，因此在工业生产中得到了广泛应用。

然而，氩弧焊在实际操作中也存在一些问题，其中最常见的就是气孔问题。

气孔是氩弧焊中最常见的焊缝缺陷之一，它会影响焊缝的质量和强度，因此需要采取一些措施来解决气孔问题。

本文将介绍一些常见的氩弧焊气孔解决方法，帮助焊接工人更好地解决气孔问题。

一、焊接材料的选择气孔的产生是由于焊接材料中存在气体、水分等杂质，因此选择合适的焊接材料是解决气孔问题的关键。

在选择焊接材料时，应注意材料的质量和纯度，尽量选择质量好、纯度高的焊接材料，以减少气孔的产生。

二、焊接工艺的调整氩弧焊的焊接工艺对气孔的产生也有一定的影响，因此需要根据实际情况进行调整。

具体来说，可以从以下几个方面入手：1. 调整焊接电流和电压焊接电流和电压的大小会直接影响焊接过程中的熔池形成和稳定性，因此需要根据焊接材料的性质和厚度等因素来确定合适的电流和电压。

一般来说，电流过大或电压过高会使焊接熔池变得不稳定，容易产生气孔。

2. 控制焊接速度焊接速度的快慢也会影响焊接熔池的形成和稳定性，因此需要根据焊接材料的性质和厚度等因素来确定合适的焊接速度。

一般来说，焊接速度过快会使焊接熔池变得不稳定，容易产生气孔。

3. 保护气体的选择和流量控制保护气体的选择和流量控制也会影响气孔的产生。

一般来说，选择适合的保护气体和控制合适的流量可以有效地减少气孔的产生。

三、焊接设备的维护焊接设备的维护也是减少气孔产生的重要措施。

焊接设备应定期进行检查和维护，以确保设备的正常运行和工作效率。

具体来说，需要注意以下几个方面：1. 检查焊接设备的电缆和接头是否正常，是否有磨损或损坏等情况。

2. 检查焊接设备的保护气体管路和阀门是否正常，是否有漏气或堵塞等情况。

3. 定期清洗焊接设备的喷嘴和电极，以保持清洁和良好的导电性。

四、操作人员的技术水平操作人员的技术水平也是影响气孔产生的重要因素。

接质量高 ， 不会产生 飞溅， 焊缝成 形美观 ； 焊接变形小 ， 可 实现 单面焊双 量大 、 杂质多） 不能用氲弧焊焊 接。 面成形 ， 保证根部焊 透， 能 进行各种 位置的焊 接 ； 可 以焊 接 各种 金属 和 钨极 的 影 响。 １ ） 钨 极端 部 的影 响 。 钨 极端 部 不尖 ， 电弧 漂移 ： 稳 合金； 因此 ， 在实际生产中得到广泛应用， 但在实际操 作中会产生气孔 ， 现就 气孔产生 的原 因和 因素进行相关讨 论。 定， 破 坏氩气的 保护 区， 使熔 池金属 氧化产生 气孔 。 ２ ） 引弧时 电弧上 爬 造成保 护不好。 当用高频 引弧的 设备时， 刚引弧时钨 极端 部温 度低 ， 不 具 备足够 的热发射 电子 能力， 电子容 易从有氧化 膜的地 方发射， 沿 电极
１ 气 孔的 形成 及 原因
焊 接过 程 中熔 池 的周围充满着成 分 复杂的 各种气体 ， 这 些气体 主 上爬寻 找有氧化物 的地方发射， 此时 造成电弧拉长 ， 氩气对熔 池的保护 要来自 周围的空气 ， 焊 件上的杂 质如 ： 铁 锈、 油漆 、 油脂受热后所产生 的 效果 变差 ， 当钨极 的温 度上升后， 电子便 从钨极 的前端 发射， 电弧 弧长 气体等 。 所有这些都 不断地 与金属熔 池发 生作用 。 一些气体通过化 学反 相应变短 。 这时只要把钨极 表面上氧化 物打磨干净就可以排 除。 应或 溶解等 形式进入熔 池 ， 使熔 池 的液 体金属 吸收 了相当多的气体 。 如 焊 接工艺的影 响。 １ ） 坡口 面以及坡 口 两侧各 １ ０ １ ５ ｍｍ范围都要打磨 果这 些气体排 出较快 ， 即使熔池 结晶较快 就不会形成气孔 。 但是如果 气 干 净， 避免 焊接 时 电弧产生 的磁性 把熔 池 附近 的铁 锈吸 人熔池 。 ２ ） 焊 体 的产生在 熔 池的结晶过 程中， 而结晶过 程进行较 快时， 气体来 不及排 接 速度 的影响 。 焊 接速 度过快 ， 由于 空气阻力对保 护气流 的影 响 ， 氩气 出熔 池 ， 就会残 留在焊缝 中形成气孔 。 气流会弯 曲， 偏离 电极 中心和熔池 ， 对熔 池和 电弧保 护不好。 ３ 熄弧方法 氩弧 焊焊 缝 中气孔 的生成 往往 是几种 气体 共 同作用的结 果 ， 而起 的影响。 熄弧 时采用衰 减 电流或 加焊 丝、 把 电弧带到坡 口侧并压低 电弧

氩弧焊气孔产生的原因及解决方法
氩弧焊因采用惰性气体保护，熔池保护方式比较单一，容易受到各种因素的影响从而产生气孔。它产生的气孔大致为两类：1、因气体保护不好产生的氮气孔，该气孔的特征为密集分布或成蜂窝状2、因工件或焊丝表面的油、锈等未清理干净产生的H气孔，他的特征是断面为螺钉状，内壁光滑，上大小小呈喇叭口装
第二种我们很好解决，只要我们做好焊前的清理工作，就可以避免。第一种气体保护不好的原因很多。我总结有以下几个方面：
1、气体纯度达不到要求。在正式焊接之前在清理干净的铁板试焊，不要加丝，如出现气孔则需更换气体
2、气流量过大，或过小。气流量的大小应根据喷嘴的大小来调节，一般喷嘴越大，气流量越大
3、气体紊流。当喷嘴内有飞溅物，或钨极夹头膨胀
4、气管破损。当气管破损时，在焊接起弧或起弧不久产生气孔时就会出现气孔，之后又会恢复到正常。
5、环境气流过大。一般当风速达到3m/s以上是容易吹散保护气体。
6、喷嘴的直径过大，或过小。
7、钨极的伸出长度。一般为钨极直径的2～3倍

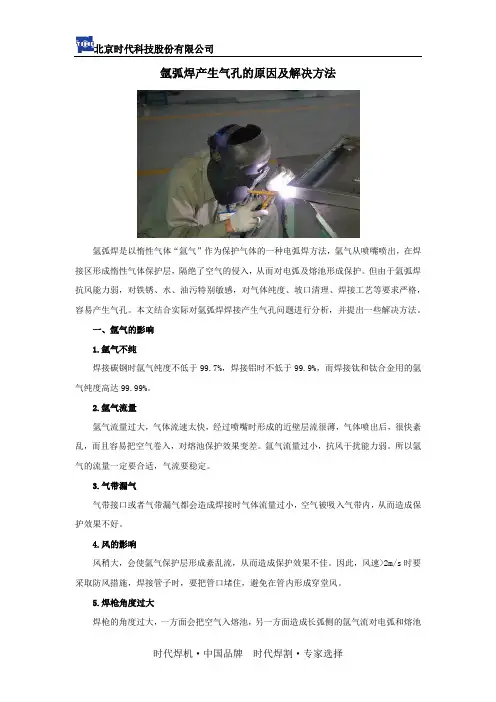

氩弧焊产生气孔的原因及解决方法氩弧焊是以惰性气体“氩气”作为保护气体的一种电弧焊方法，氩气从喷嘴喷出，在焊接区形成惰性气体保护层，隔绝了空气的侵入，从而对电弧及熔池形成保护。

但由于氩弧焊抗风能力弱，对铁锈、水、油污特别敏感，对气体纯度、坡口清理、焊接工艺等要求严格，容易产生气孔。

本文结合实际对氩弧焊焊接产生气孔问题进行分析，并提出一些解决方法。

一、氩气的影响1.氩气不纯焊接碳钢时氩气纯度不低于99.7%，焊接铝时不低于99.9%，而焊接钛和钛合金用的氩气纯度高达99.99%。

2.氩气流量氩气流量过大，气体流速太快，经过喷嘴时形成的近壁层流很薄，气体喷出后，很快紊乱，而且容易把空气卷入，对熔池保护效果变差。

氩气流量过小，抗风干扰能力弱。

所以氩气的流量一定要合适，气流要稳定。

3.气带漏气气带接口或者气带漏气都会造成焊接时气体流量过小，空气被吸入气带内，从而造成保护效果不好。

4.风的影响风稍大，会使氩气保护层形成紊乱流，从而造成保护效果不佳。

因此，风速>2m/s时要采取防风措施，焊接管子时，要把管口堵住，避免在管内形成穿堂风。

5.焊枪角度过大焊枪的角度过大，一方面会把空气入熔池，另一方面造成长弧侧的氩气流对电弧和熔池的保护效果变差。

6.氩气流量表的影响流量表出气不稳定，忽大忽小都会影响保护效果。

7.焊枪喷嘴的影响喷嘴直径过小，当电弧周围的氩气有效保护范围小于熔池面积时，就会造成保护不好而产生气孔。

尤其是野外作业，焊接大管子时要用较大直径的喷嘴，以有效地保护电弧和熔池。

8.焊枪喷嘴与工作间的距离该距离小，对侧风的影响敏感度小；该距离大，抗风干扰能力弱。

9.气瓶压力太小气瓶内的压力小于1MPa时要停用。

10.操作的影响在用带控制按钮的氩弧焊焊枪时，在焊前要先放气，以免气带内的压力过大，在引弧时造成流量瞬间过大，产生气孔。

11.焊枪配件不合适钨极夹不配套，堵塞气路不流畅，保护气体从喷嘴内的一侧流出，不能形成完整的保护圈。

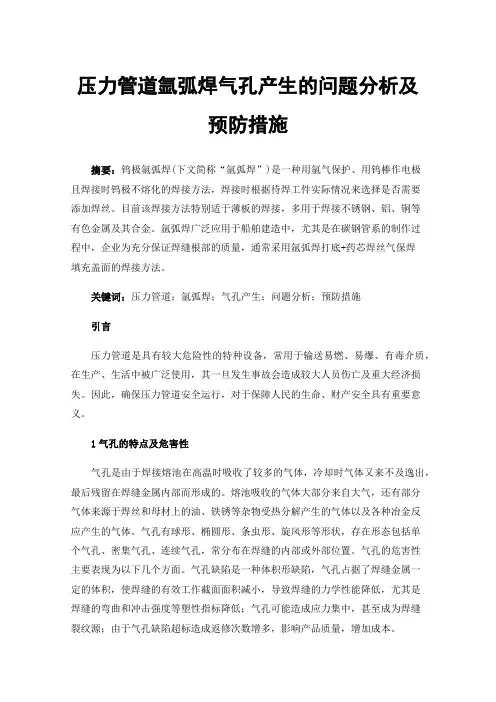

压力管道氩弧焊气孔产生的问题分析及预防措施摘要：钨极氩弧焊(下文简称“氩弧焊”)是一种用氩气保护、用钨棒作电极且焊接时钨极不熔化的焊接方法，焊接时根据待焊工件实际情况来选择是否需要添加焊丝。

目前该焊接方法特别适于薄板的焊接，多用于焊接不锈钢、铝、铜等有色金属及其合金。

氩弧焊广泛应用于船舶建造中，尤其是在碳钢管系的制作过程中，企业为充分保证焊缝根部的质量，通常采用氩弧焊打底+药芯焊丝气保焊填充盖面的焊接方法。

关键词：压力管道；氩弧焊；气孔产生；问题分析；预防措施引言压力管道是具有较大危险性的特种设备，常用于输送易燃、易爆、有毒介质，在生产、生活中被广泛使用，其一旦发生事故会造成较大人员伤亡及重大经济损失。

因此，确保压力管道安全运行，对于保障人民的生命、财产安全具有重要意义。

1气孔的特点及危害性气孔是由于焊接熔池在高温时吸收了较多的气体，冷却时气体又来不及逸出，最后残留在焊缝金属内部而形成的。

熔池吸收的气体大部分来自大气，还有部分气体来源于焊丝和母材上的油、铁锈等杂物受热分解产生的气体以及各种冶金反应产生的气体。

气孔有球形、椭圆形、条虫形、旋风形等形状，存在形态包括单个气孔、密集气孔、连续气孔，常分布在焊缝的内部或外部位置。

气孔的危害性主要表现为以下几个方面。

气孔缺陷是一种体积形缺陷，气孔占据了焊缝金属一定的体积，使焊缝的有效工作截面面积减小，导致焊缝的力学性能降低，尤其是焊缝的弯曲和冲击强度等塑性指标降低；气孔可能造成应力集中，甚至成为焊缝裂纹源；由于气孔缺陷超标造成返修次数增多，影响产品质量，增加成本。

2产生气孔的原因分析（百度）钎焊孔是在结晶过程中由气体效应产生的孔或孔。

孔隙构成金属熔体的整个过程，即焊接热过程、化学金属过程和结晶过程。

焊接时，水、锈(用晶体)、焊接时的水蒸气、空气中的水蒸气、弧高温时焊接时大量氢气、油漆和其他有机物质是碳氢化合物，高温时，碳、氢分离出来，二氧化碳和氧可以产生一氧化碳。

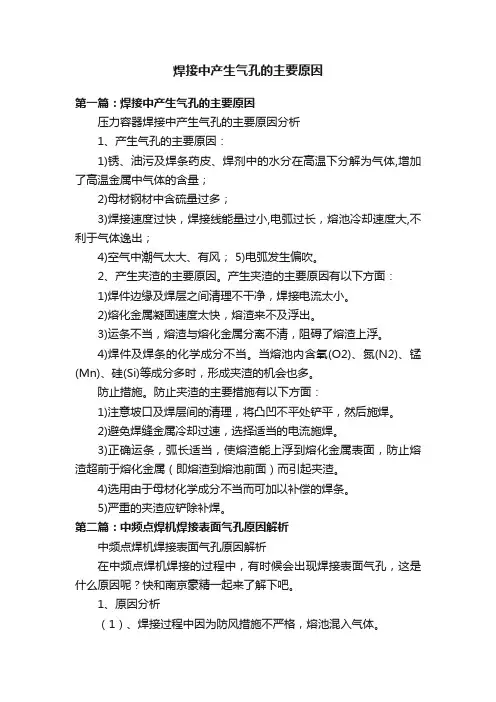

焊接中产生气孔的主要原因第一篇：焊接中产生气孔的主要原因压力容器焊接中产生气孔的主要原因分析1、产生气孔的主要原因：1)锈、油污及焊条药皮、焊剂中的水分在高温下分解为气体,增加了高温金属中气体的含量；2)母材钢材中含硫量过多；3)焊接速度过快，焊接线能量过小,电弧过长，熔池冷却速度大,不利于气体逸出；4)空气中潮气太大、有风； 5)电弧发生偏吹。

2、产生夹渣的主要原因。

产生夹渣的主要原因有以下方面：1)焊件边缘及焊层之间清理不干净，焊接电流太小。

2)熔化金属凝固速度太快，熔渣来不及浮出。

3)运条不当，熔渣与熔化金属分离不清，阻碍了熔渣上浮。

4)焊件及焊条的化学成分不当。

当熔池内含氧(O2)、氮(N2)、锰(Mn)、硅(Si)等成分多时，形成夹渣的机会也多。

防止措施。

防止夹渣的主要措施有以下方面：1)注意坡口及焊层间的清理，将凸凹不平处铲平，然后施焊。

2)避免焊缝金属冷却过速，选择适当的电流施焊。

3)正确运条，弧长适当，使熔渣能上浮到熔化金属表面，防止熔渣超前于熔化金属（即熔渣到熔池前面）而引起夹渣。

4)选用由于母材化学成分不当而可加以补偿的焊条。

5)严重的夹渣应铲除补焊。

第二篇：中频点焊机焊接表面气孔原因解析中频点焊机焊接表面气孔原因解析在中频点焊机焊接的过程中，有时候会出现焊接表面气孔，这是什么原因呢？快和南京豪精一起来了解下吧。

1、原因分析（1）、焊接过程中因为防风措施不严格，熔池混入气体。

（2）、焊接材料没有经过烘焙或者是烘焙不符合要求，焊丝清理不干净，在焊接的过程中自身产生气体进入熔池。

（3）、熔池温度低，凝固时间短。

（4）、焊件清理不干净，杂质在焊接高温的时候产生了气体进入了熔池。

（5）、电弧过长，氩弧焊的时候保护气体流量过大或者是过小，保护效果不好。

2、预防措施（1）、母材和焊丝要按要求清理干净（2）、焊条要按照要求来烘干（3）、防风措施要严格执行，不能有穿堂风（4）、选择合适的焊接线能量参数，焊接的速度不能过快，电弧不能过长，要正确的掌握起弧、运条和息弧等操作要领。

氩弧焊技术工艺及常见缺陷与控制措施氩弧焊技术是一种应用广泛的焊接技术，它适用于各种材料和不同厚度的金属板。

它采用惰性气体（氩）作为保护气体，避免了氧气、氮气等与熔池反应的发生，提高了焊接质量，并提高了焊接的效率。

但是，氩弧焊也存在着一些缺陷，如焊接接头的气孔、裂纹、脏污以及某些物理和化学变化等，严重影响了焊接质量。

对于氩弧焊过程中常见的缺陷，针对每个缺陷，我们采取一定的控制措施，从而保证焊接质量的可靠性。

以下是一些常见的缺陷及其控制措施：1.气孔：气孔是气体在焊接池中产生的空洞，严重影响焊接强度和密封性。

它通常发生在焊接材料上的污染或熔池中的气体溶解度过高的情况下。

主要控制措施包括：（1）选择纯度高的慢速均一的惰性气体作为保护气体，以降低气体溶解度。

（2）清洁焊接材料表面，清除油脂、锈迹和氧化膜等物质。

（3）合理控制电流和电压，避免过大或过小的电流密度，以减少熔池中的气体溶解度和泡沫量。

2.裂纹：裂纹是焊接接头中相邻部分之间断裂的开放式裂缝。

裂纹通常发生在焊接接头中冷却过程中的收缩熔沉过程中，主要控制措施包括：（1）控制焊接接头的温度梯度，避免过大的温度变化，特别是在温度大幅下降的情况下。

（2）选择质量好的焊接材料，以保证焊接接头具有足够的抗拉强度和韧性，减少焊接残留应力。

（3）调整气氛流速和夹具的加热方式，以缓解焊接接头中的残余应力。

3.脏污：脏污通常指焊接接头中的沉积物和其他污染物。

脏污会影响焊接材料的物理和化学性质，从而影响焊接质量。

（1）清洁焊接工具和装备，防止进入焊接过程中的杂质，特别是水汽、油脂和腐蚀物等。

（2）采用洗衣剂和清洁剂来清洁焊接接头，以确保材料表面的清洁和无污染。

（3）降低焊接过程中的气体流速，以减少污染物的附着。

4.物理和化学变化：这种变化通常包括组织和化学成分的改变，从而影响焊接接头的性能。

（1）控制焊接工艺参数，以避免过大或过小的热输入、过高或过低的电压和电流密度。

氩弧焊焊接缺陷产生原因及对策摘要：焊接技术在具体的工业生产过程中是十分常见且应用广泛，在设备建设安装、管路搭建等众多方面都需要焊接工艺的参与应用。

焊接技术中的氩弧焊应用最广泛，在广泛应用的同时也存在的质量问题，这些问题会对焊接结构正常使用产生负面影响。

本文对氩弧焊主要的焊接缺陷及其成因进行分析，然后研究了防止缺陷发生的有效策略。

关键词：氩弧焊；焊接缺陷；缺陷产生；缺陷对策前言：氩弧焊是目前焊接中应用最广泛的一种焊接技术，其是将氩作为气体保护进行电弧焊接，氩能够将空气很好的隔绝在焊接区域之外，避免空气对焊接区域造成氧化，确保焊接质量。

目前根据不同的焊接电极，可以将氩弧焊分为熔化极氩弧焊以及非熔化极氩弧焊两种氩弧焊技术，在实际应用中，绝大多数焊接人员会采用非熔化极氩弧焊技术进行焊接。

氩弧焊凭借本身的特点，具有极强的实用性，被广泛应用在钢材、合金、铜等金属的焊接之中，并且焊接速度快、质量好，外表美观，相比较于其他焊接技术而言，具有无与伦比的优越性。

1、氩弧焊工作原理氩弧焊是最常用的金属焊接技术之一，在焊接过程中利用惰性气体氩气做保护气，将焊接区域与周围空气隔绝开，以防止焊接部位氧化，提高焊接质量。

氩弧焊技术的工作原理与普通电弧焊相似：利用高电流使焊材熔化形成熔池，作用到焊接基材，使焊材与被焊基材相互结合到一起。

在焊接过程中需要对焊接区域不停地输送氩气，使焊接区域空气被氩气挤开，避免空气中的氧气在高温下加速对焊接区域基材的氧化。

氩弧焊常用于对铜、铝等有色金属的焊接作业。

根据氩弧焊电极的不同可将其划分为非熔化极氩弧焊（MAG）和熔化极氩弧焊（MIG），两者都是在氩气的保护下完成焊接过程，其区别在于：MAG是利用电弧在非熔化极（多为钨极）与工件间的作用使焊材熔化，完成焊接过程；MIG直接将焊丝作为通电电极，在高电流作用下，焊丝熔化为熔池，冷却后形成焊缝。

MAG的焊接接头更加致密，力学性能更好；MIG更加方便，容易操作。

焊接气孔产生原因及防治措施一、表面气孔1、现象焊接过程中，熔池中的气体未完全溢出熔池（一部分溢出），而熔池已经凝固，在焊缝表面形成孔洞。

2、原因分析⑴焊接过程中由于防风措施不严格，熔池混入气体；⑵焊接材料没有经过烘培或烘培不符合要求，焊丝清理不干净，在焊接过程中自身产生气体进入熔池；⑶熔池温度低，凝固时间短；⑷焊件清理不干净，杂质在焊接高温时产生气体进入熔池；⑸电弧过长，氩弧焊时保护气体流量过大或过小，保护效果不好等。

3、防治措施⑴母材、焊丝按照要求清理干净。

⑵焊条按照要求烘培。

⑶防风措施严格，无穿堂风等。

⑷选用合适的焊接线能量参数，焊接速度不能过快，电弧不能过长，正确掌握起弧、运条、息弧等操作要领。

⑸氩弧焊时保护气流流量合适，氩气纯度符合要求。

4、治理措施⑴焊接材料、母材打磨清理等严格按照规定执行；⑵加强焊工练习，提高操作水平和操作经验；⑶对有表面气孔的焊缝，机械打磨清除缺陷，必要时进行补焊。

二、内部气孔1、现象在焊缝中出现的单个、条状或群体气孔，是焊缝内部最常见的缺陷。

2、原因分析根本原因是焊接过程中，焊接本身产生的气体或外部气体进入熔池，在熔池凝固前没有来得及溢出熔池而残留在焊缝中。

3、防治措施预防措施主要从减少焊缝中气体的数量和加强气体从熔池中的溢出两方面考虑，主要有以下几点：⑴焊条要求进行烘培，装在保温筒内，随用随取；⑵焊丝清理干净，无油污等杂质；⑶焊件周围10～15㎜范围内清理干净，直至发出金属光泽；⑷注意周围焊接施工环境，搭设防风设施，管子焊接无穿堂风；⑸氩弧焊时，氩气纯度不低于99.95%，氩气流量合适；⑹尽量采用短弧焊接，减少气体进入熔池的机会；⑺焊工操作手法合理，焊条、焊枪角度合适；⑻焊接线能量合适，焊接速度不能过快；⑼按照工艺要求进行焊件预热。

4、治理措施⑴严格按照预防措施执行；⑵加强焊工练习，提高操作水平和责任心；⑶对在探伤过程中发现的超标气孔，采取挖补措施。

三、夹渣1、现象焊接过程中药皮等杂质夹杂在熔池中，熔池凝固后形成的焊缝中的夹杂物。

焊接时气孔产生的原因和防止措施
焊工知识介绍：
焊接时气孔产生的原因和防止措施如下：
清理不干净：焊丝表面和焊件坡口及其待焊区域的铁锈、油污或其它污物在焊接时会产生大量的气体，而产生气孔。

所以焊接时严格清理焊丝表面和焊件坡口及其待焊区域的金属表面。

焊剂超时：焊剂中的水分在焊接过程中会导致气孔的产生。

因此焊剂须正确地保管和储存，焊接前严格烘干。

焊剂中混有杂物：回收或使用中的污物或氧化物也会产生气孔。

所以在使用中可釆用真空式焊剂回收器有效地分离焊剂与尘土，回收后认真过筛、吹灰和重新烘干。

焊剂覆盖层不充分：由于焊剂层覆盖不充分或焊剂漏斗阻塞，使电弧外露，空气侵入而产生气孔。

焊接环缝时，特别是小直径的环缝，更容易出现这种现象。

应调节焊剂覆盖层的髙度，疏通焊剂漏斗。

熔渣粘度过大：焊接时溶入高温液态金属中的气体在冷却过程中将以气泡形式逸出，如果熔渣粘度过大，气泡无法通过熔渣，被阻挡在焊缝金属表面附近而造成气孔，故须调整合适的焊剂。

电弧磁偏吹：焊接时经常发生电弧磁偏吹现象，当磁偏吹严重时会产生气孔，造成磁偏吹的因素很多，如焊件上焊接电缆的位置。

在同一条焊缝上的磁偏吹方向也不同，尤其在焊缝端部磁偏吹影响较大。

为此焊接电缆的联接位置应尽可能远离焊缝终端，避免部分焊接电缆在焊件上产生二次磁场。

氩弧焊气孔解决方法
氩弧焊气孔是指在氩弧焊过程中出现的小孔洞。

下面是一些常见的解决氩弧焊气孔的方法：
1. 清洁焊接表面：首先要确保焊接表面干净，没有油脂、污垢等杂质，可以使用溶剂或刮轻薄的氧化层来清洁焊接表面。

2. 适当调整电流和电压：适当调整气弧焊机的电流和电压，以确保正确的焊接参数。

如果电流过小，可以增加电流以提高熔深；如果电流过大，可以降低电流以减小熔深。

3. 选择合适的喷嘴和电极：选择合适的喷嘴和电极可以改善氩弧焊过程的稳定性和焊缝质量。

使用合适的喷嘴和电极可以减少飞溅和气孔的产生。

4. 适当调整氩气流量：氩气流量的大小会影响氩弧焊的质量。

如果氩气流量过大，气流会带动氧气进入焊接区域，导致气孔的产生。

适当调整氩气流量可以减少气孔的产生。

5. 适当调整焊接速度：焊接速度的快慢会影响焊缝的质量。

如果焊接速度过快，焊接材料没有足够的时间熔化和流动，容易产生气孔。

适当调整焊接速度可以减少气孔的产生。

6. 使用低氢电极：低氢电极具有较低的氢含量，可以减少氢气的释放，从而减少气孔的产生。

7. 超声波清洗焊材：使用超声波清洗焊材可以将焊材表面的杂质和氧化物去除，减少气孔的产生。

还需要注意的是，在氩弧焊过程中要保持焊接区域的通风良好，避免焊接区域内的氧气含量过高，从而减少气孔的产生。

氩弧焊产生气孔的时候会遇到什么问题呢？（详情解答）氩弧焊是以惰性气体“ 氩气” 作为保护气体的一种电弧焊方法,氩气从喷嘴中喷出,在焊接区形成惰性气体保护层,隔绝了空气的侵人,从而对电弧及熔池形成保护。

该焊接方法有很多优点: 保护效果好,焊接质量高,不会产生飞溅,焊缝成形美观;焊接变形小,可实现单面焊双面成形,保证根部焊透,能进行各种位置的焊接;可以焊接各种金属和合金;电弧燃烧稳定,明弧操作,无熔渣,容易实现自动化。

因此,在实际生产中得到广泛应用。

但由于氩弧焊抗风能力弱,对铁锈、水,油污特别敏感,对气体的纯度、坡口清理、焊接工艺等要求严格,容易产生气孔。

本文结合生产实际对氩弧焊焊接产生气孔问题进行分析,并提出一些处理方法和注意事项气孔的影响因素气孔的影响因素《1》氩气不纯焊接碳钢时氩气的纯度不低于99.7 %,焊接铝时不低于99.9 %,而焊接钛和钛合金用的氢气纯度高达99.99%。

检测氩气纯度方法:1、焊接时,电弧周围有非常小的火星也说明氩气不纯。

2、在打磨干净的钢板或管子上不加焊丝进行焊接,然后在焊道上多次重熔,如果有气孔,则说明氩气不纯3、有时当氩气的纯度接近焊接要求的纯度要求时,用上述2种检测方法并不能检验出来,但是在焊接有间隙的焊口时,就会在焊缝的根部产生断续的气孔,或者在盖面焊时产生表面气孔,或焊道表面有一层氧化皮。

4、在镍板上点焊数点,焊点呈银白色,表面如镜面,则说明氩气纯度合格。

《2》气带漏气气带接口或者气带漏气都会造成焊接时气体流量过小,空气被吸人气带内,从而造成保护效果不好。

《3》氩气流量氩气流量过小,抗风干扰能力弱;过大,气体流速太大,经过喷嘴时形成的近壁层流很薄,气体喷出后,很快紊乱,而且容易把空气卷人,对熔池的保护效果变差。

所以,氩气的流量一定要合适,气流才能稳定。

《4》焊枪喷嘴的影响喷嘴直径过小,当电弧周围的氩气有效保护范围小于熔池面积时,就会造成保护不好而产生气孔。

尤其是野外作业、焊接大管子时要用较大直径的喷嘴,以有效地保护电弧和熔池。
