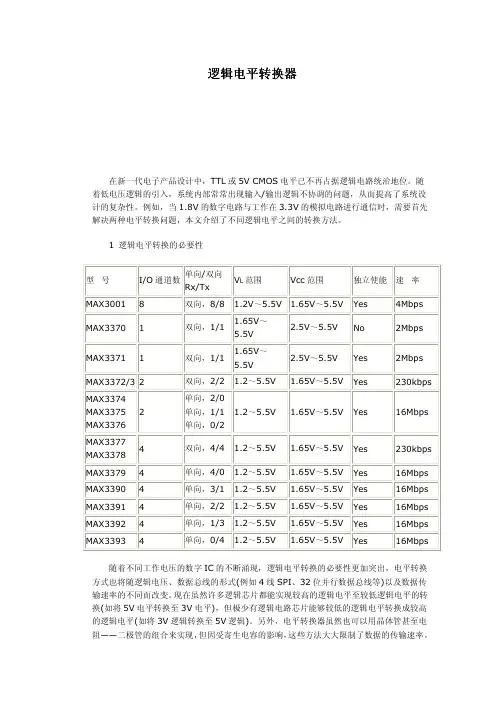

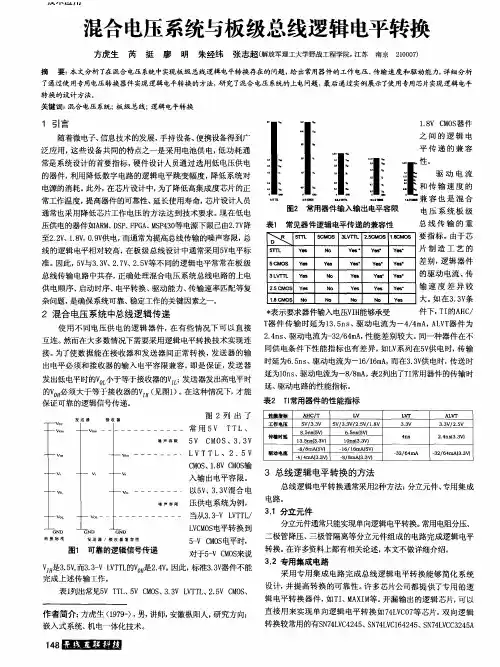

逻辑电平转换

逻辑电平转换器在新一代电子产品设计中，TTL或5V CMOS电平已不再占据逻辑电路统治地位。

随着低电压逻辑的引入，系统内部常常出现输入/输出逻辑不协调的问题，从而提高了系统设计的复杂性。

例如，当1.8V的数字电路与工作在3.3V的模拟电路进行通信时，需要首先解决两种电平转换问题，本文介绍了不同逻辑电平之间的转换方法。

1 逻辑电平转换的必要性型号I/O通道数单向/双向Rx/TxV L范围Vcc范围独立使能速率MAX3001 8 双向，8/8 1.2V～5.5V 1.65V～5.5V Yes 4MbpsMAX3370 1 双向，1/1 1.65V～5.5V2.5V～5.5V No 2MbpsMAX3371 1 双向，1/1 1.65V～5.5V2.5V～5.5V Yes 2MbpsMAX3372/3 2 双向，2/2 1.2～5.5V 1.65V～5.5V Yes 230kbps MAX3374MAX3375 MAX3376 2单向，2/0单向，1/1单向，0/21.2～5.5V 1.65V～5.5V Yes 16MbpsMAX3377MAX33784 双向，4/4 1.2～5.5V 1.65V～5.5V Yes 230kbps MAX3379 4 单向，4/0 1.2～5.5V 1.65V～5.5V Yes 16Mbps MAX3390 4 单向，3/1 1.2～5.5V 1.65V～5.5V Yes 16Mbps MAX3391 4 单向，2/2 1.2～5.5V 1.65V～5.5V Yes 16Mbps MAX3392 4 单向，1/3 1.2～5.5V 1.65V～5.5V Yes 16Mbps MAX3393 4 单向，0/4 1.2～5.5V 1.65V～5.5V Yes 16Mbps 随着不同工作电压的数字IC的不断涌现，逻辑电平转换的必要性更加突出，电平转换方式也将随逻辑电压、数据总线的形式(例如4线SPI、32位并行数据总线等)以及数据传输速率的不同而改变。

485 232 422 ttl互转原理标题：[485、232、422 TTL互转原理详解]一、引言在工业自动化和数据通信领域中，RS-232、RS-422与RS-485是三种常见的串行通信接口标准。

其中，TTL（Transistor-Transistor Logic）电平信号广泛应用于集成电路内部的信号传输，而RS-232、RS-422、RS-485则主要用于设备间的长距离通信。

为了实现不同设备间的互联互通，就需要进行TTL与其他标准之间的转换。

本文将详细解析485、232、422与TTL电平互转的原理。

二、TTL电平与RS-232、RS-422、RS-485电平概述1. TTL电平：TTL逻辑电平标准由+5V代表逻辑“1”，0V代表逻辑“0”。

这种电平标准适用于短距离、低速率的集成电路间通信。

2. RS-232电平：RS-232是一种单端通信方式，其逻辑“1”通常为-3V 至-15V，逻辑“0”为+3V至+15V，即采用负逻辑电平，适用于点对点较远距离通信。

3. RS-422电平：RS-422采用差分信号传输，支持全双工通信，能有效抑制共模干扰，每个信号线对包括一条数据发送线和一条数据接收线，逻辑状态由两线间的电压差决定，一般规定当A>B时为逻辑“1”，反之为逻辑“0”。

4. RS-485电平：RS-485与RS-422类似，也是差分信号传输，但允许多个设备连接到同一条总线上，形成多点通信网络，同样以两线间的电压差判断逻辑状态。

三、TTL与其他电平的互转原理1. TTL转RS-232：TTL转RS-232的过程主要通过电平转换芯片实现，如MAX232等。

这类芯片内部集成有电荷泵电路，能够从+5V电源产生±10V左右的电压供给RS-232电平驱动器和接收器使用。

当TTL输出高电平时（+5V），RS-232接收器输出-10V左右；当TTL输出低电平（0V）时，RS-232接收器输出+10V左右，从而完成电平转换。

逻辑电平介绍TTL,CMOSTTL电平：输出高电平>2.4V,输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<= 0.8V，噪声容限是0.4V。

2，CMOS电平：1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。

而且具有很宽的噪声容限。

3，电平转换电路：因为TTL和COMS的高低电平的值不一样（ttl 5v<＝＝>cmos 3.3v），所以互相连接时需要电平的转换：就是用两个电阻对电平分压，没有什么高深的东西。

哈哈4，OC门，即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。

否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。

5，TTL和COMS电路比较：1）TTL电路是电流控制器件，而coms电路是电压控制器件。

2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。

COMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。

COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。

TTL和CMOS的逻辑电平关系图2－1：TTL和CMOS的逻辑电平图上图为5V TTL逻辑电平、5V CMOS逻辑电平、LVTTL逻辑电平和LVCMOS逻辑电平的示意图。

5V TTL逻辑电平和5V CMOS逻辑电平是很通用的逻辑电平，注意他们的输入输出电平差别较大，在互连时要特别注意。

另外5V CMOS器件的逻辑电平参数与供电电压有一定关系，一般情况下，Voh≥Vcc-0.2V，Vih≥0.7Vcc；Vol≤0. 1V，Vil≤0.3Vcc；噪声容限较TTL电平高。

JEDEC组织在定义3. 3V的逻辑电平标准时，定义了LVTTL和LVCMOS逻辑电平标准。

LVTTL逻辑电平标准的输入输出电平与5V TTL逻辑电平标准的输入输出电平很接近，从而给它们之间的互连带来了方便。

txs0108epwr电平转换器工作原理TXS0108EPWR电平转换器是一种常用的逻辑电平转换器，可以实现不同电平之间的转换，使得不兼容的电路之间可以进行正常的通信和连接。

本文将介绍TXS0108EPWR电平转换器的工作原理。

一、引言在现代电子设备中，不同的逻辑电平标准广泛存在。

例如，输入电平高电平标准可能是3.3伏特，而输出电平高电平标准可能是5伏特。

这就导致了不同电路之间的兼容性问题。

TXS0108EPWR电平转换器的出现解决了这个问题。

二、TXS0108EPWR电平转换器概述TXS0108EPWR是一款8位双向逻辑电平转换器，可以将5VTTL/CMOS电平转换为3.3V TTL/CMOS电平，同时还支持3.3VTTL/CMOS电平转换为5V TTL/CMOS电平。

它采用了高速自动方向控制功能，可以提供高达100Mbps的传输速率。

三、工作原理TXS0108EPWR电平转换器的工作原理非常简单。

它包括一个输入端和一个输出端，通过内部的逻辑电路将输入端的电平转换为输出端的电平。

1. 输入端电平转换当输入端电平为高电平时，TXS0108EPWR电平转换器会将其转换为目标电平，例如 3.3V。

转换的过程中，它会检测输入端电平的变化，并根据目标电平的要求，输出相应的电平。

通过适当的电平整形和放大，确保输出端能够正确接收到转换后的电平信号。

2. 输出端电平转换当输出端电平为高电平时，TXS0108EPWR电平转换器会将其转换为原始电平，例如5V。

同样地，它会检测输出端电平的变化，并根据原始电平的要求，输出相应的电平。

在这个过程中，电平整形和放大的作用依然十分重要，以确保输出端能够正常连接到接收端。

综上所述，TXS0108EPWR电平转换器通过内部的逻辑电路将输入端电平转换为输出端电平，实现不同电平标准之间的互通。

其高速自动方向控制功能，保证了信号的快速传输。

四、应用场景由于TXS0108EPWR电平转换器具有高速稳定的特点，广泛应用于各种电子设备中。

逻辑电路中电平转换器
逻辑电路中的电平转换器，顾名思义，是将不同电平之间的信号进行转换的器件。

在数字电路中尤其重要，因为数字电路中的信号只有两个状态，通常用高电平和低电平表示1和0。

但是，不同的数字电路会采用不同的电平标准，如TTL、CMOS等。

因此，当数字电路之间需要进行数据传输时，有时需要进行电平转换。

电平转换器根据其工作原理的不同，可以分为以下几类：
1. 双向电平转换器
双向电平转换器可以实现两种电平之间的相互转换。

比如，在TTL电平和CMOS电平之间进行转换。

双向电平转换器需要考虑输入和输出端的阻抗匹配，以避免信号反射和干扰。

2. 单向电平转换器
单向电平转换器只能实现单向转换，比如从TTL电平转换到CMOS电平。

单向电平转换器的输入和输出端通常有不同的阻抗。

3. 电平隔离器
电平隔离器可以将两个数字电路之间的信号进行隔离。

它可以使得两个电路之间不发生电气干扰，同时也可以实现电平的转换。

4. CMOS至TTL电平转换器
CMOS至TTL电平转换器将高CMOS电平转换为高TTL电平，同时将低CMOS电平转换为低TTL电平。

这种电平转换器通常用于数字电路之间的数据传输。

5. TTL至CMOS电平转换器
TTL至CMOS电平转换器将高TTL电平转换为高CMOS电平，同时将低TTL电平转换为低CMOS电平。

这种电平转换器通常用于数字电路之间的数据传输。

总之，在数字电路中，电平转换器的作用十分重要。

正确选择并使用电平转换器可以保证数字电路的信号传输质量和稳定性。

txs0108epwr电平转换器工作原理-回复电平转换器（Level Translator）是一种电子装置，广泛应用于电子系统中的电压转换功能。

它可以将一个电路的电平转化为另一个电路所需的电平，实现不同电路之间的互联和数据交换。

txs0108epwr电平转换器是一种常见的电平转换器，它具有高性能和广泛的应用范围。

本文将从工作原理、应用场景和实现方式等方面对txs0108epwr电平转换器进行详细介绍。

一、工作原理txs0108epwr电平转换器主要基于电平转换技术实现不同电平间的转换。

它通过输入端和输出端之间的电路设计，将输入端的电平转换成输出端所需的电平。

其工作原理可简单分为输入端电平检测、电平转换、输出端电平驱动三个步骤。

1. 输入端电平检测txs0108epwr电平转换器通过输入端电路检测输入信号的电平，以确定输入信号的高低电平状态。

一般情况下，输入电路会设计为能够适应不同输入电平范围的自适应电路，以保证输入信号稳定可靠。

2. 电平转换一旦输入信号的电平状态确定，电平转换器会根据输出端所需的电平类型进行相应的转换。

以txs0108epwr为例，它支持1.2V至5.5V的输入电压范围，并能将其转换为1.8V至5.5V的输出电压范围。

转换过程中，电平转换器内部会根据电路设计将输入信号进行电平放大、滤波、反相等处理，以满足输出端的电平要求。

3. 输出端电平驱动最后，txs0108epwr电平转换器会将已经转换后的信号输出至输出端，并根据输出端要求的电平类型进行电平驱动。

输出端通常也会提供自适应电路，以适应不同输出电平的需求。

总之，txs0108epwr电平转换器通过输入端识别输入信号的电平状态，经过电平转换处理后输出符合输出端需求的电平，实现不同电路之间的电平转换和数据交换。

二、应用场景txs0108epwr电平转换器具有广泛的应用范围，特别适用于以下几个场景：1. 逻辑电平转换在数字电路中，不同芯片可能使用不同的逻辑电平标准。

3.3V转10V电平转换电路1. 介绍在电子设计中，经常会遇到不同电平之间的转换问题，尤其是在嵌入式系统和传感器应用中。

本文将介绍一种将3.3V电平转换为10V电平的电路设计方案，以供参考和借鉴。

2. 电平转换原理在实际应用中，由于不同器件的工作电压要求不同，所以可能需要将信号从一个电平转换为另一个电平。

在本例中，我们需要将3.3V的逻辑电平转换为10V的模拟电平。

常见的电平转换方式包括电阻分压、运算放大器等。

我们将介绍一种基于运算放大器的电平转换电路设计。

3. 电路设计方案我们可以使用一个非反相运算放大器来实现3.3V到10V的电平转换。

具体电路连接方式如下：3.1 输入端将3.3V的输入信号连接到非反相运算放大器的非反相输入端（+端），将该端接地。

将输入信号通过一个电阻分压网络接入到该端，以便实现对输入信号幅值的放大。

3.2 反馈网络将非反相输入端与反相输入端（-端）通过一个反馈电阻连接起来，以实现放大倍数的控制。

3.3 输出端将非反相运算放大器的输出端连接到一个可调电阻，以便根据需要对输出电平进行微调。

4. 详细设计步骤根据以上电路设计方案，我们可以具体按照以下步骤进行3.3V到10V 电平转换电路的设计和搭建：4.1 选型选择合适的非反相运算放大器器件，确保其工作电压范围和增益等参数符合要求。

4.2 电阻分压设计根据输入信号幅值和放大倍数要求，设计合适的电阻分压网络，以实现对输入信号的放大。

4.3 反馈电阻选择根据所选非反相运算放大器的放大倍数范围，选择合适的反馈电阻，以便实现放大倍数的控制。

4.4 输出端调节电阻选择选择合适的可调电阻，以便对输出电平进行微调。

4.5 电路搭建根据以上设计方案和步骤，进行电路的搭建和连接。

4.6 调试验证对搭建好的电路进行调试和验证，确保输出电平符合预期要求。

5. 注意事项在设计和搭建3.3V到10V电平转换电路时，需要注意以下几个方面的问题：5.1 电压稳定性确保所选非反相运算放大器的电源稳定性和工作温度范围满足要求，以保证输出电平的稳定性。

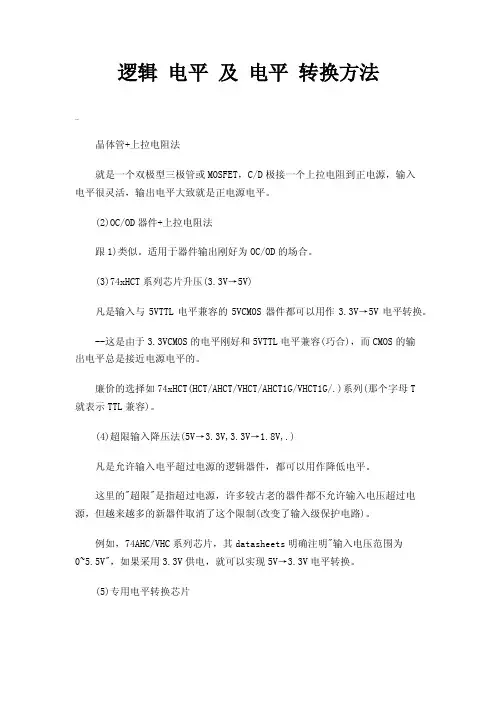

逻辑电平及电平转换方法晶体管+上拉电阻法就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。

(2)OC/OD器件+上拉电阻法跟1)类似。

适用于器件输出刚好为OC/OD的场合。

(3)74xHCT系列芯片升压(3.3V→5V)凡是输入与5VTTL电平兼容的5VCMOS器件都可以用作3.3V→5V电平转换。

--这是由于3.3VCMOS的电平刚好和5VTTL电平兼容(巧合)，而CMOS的输出电平总是接近电源电平的。

廉价的选择如74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/.)系列(那个字母T就表示TTL兼容)。

(4)超限输入降压法(5V→3.3V,3.3V→1.8V,.)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。

这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。

例如，74AHC/VHC系列芯片，其datasheets明确注明"输入电压范围为0~5.5V"，如果采用3.3V供电，就可以实现5V→3.3V电平转换。

(5)专用电平转换芯片最著名的就是164245，不仅可以用作升压/降压，而且允许两边电源不同步。

这是最通用的电平转换方案，但是也是很昂贵的(俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。

(6)电阻分压法最简单的降低电平的方法。

5V电平，经1.6k+3.3k电阻分压，就是3.3V。

(7)限流电阻法如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。

某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限(如74HC系列为20mA)，仍然是安全的。

(8)无为而无不为法只要掌握了电平兼容的规律。

某些场合，根本就不需要特别的转换。

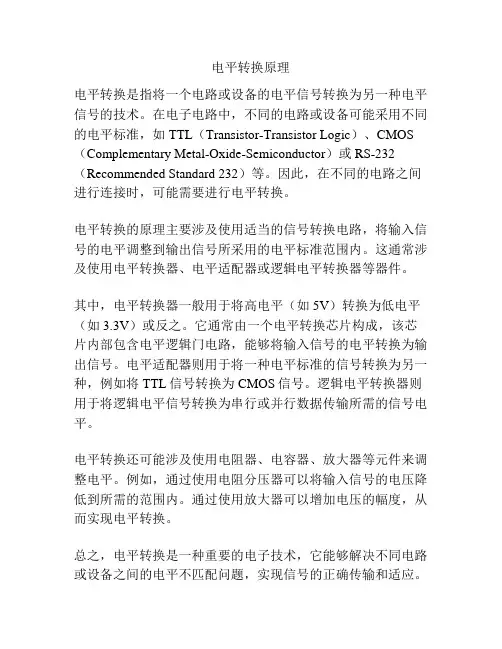

电平转换原理
电平转换是指将一个电路或设备的电平信号转换为另一种电平信号的技术。

在电子电路中，不同的电路或设备可能采用不同的电平标准，如TTL（Transistor-Transistor Logic）、CMOS （Complementary Metal-Oxide-Semiconductor）或RS-232（Recommended Standard 232）等。

因此，在不同的电路之间进行连接时，可能需要进行电平转换。

电平转换的原理主要涉及使用适当的信号转换电路，将输入信号的电平调整到输出信号所采用的电平标准范围内。

这通常涉及使用电平转换器、电平适配器或逻辑电平转换器等器件。

其中，电平转换器一般用于将高电平（如5V）转换为低电平（如3.3V）或反之。

它通常由一个电平转换芯片构成，该芯片内部包含电平逻辑门电路，能够将输入信号的电平转换为输出信号。

电平适配器则用于将一种电平标准的信号转换为另一种，例如将TTL信号转换为CMOS信号。

逻辑电平转换器则用于将逻辑电平信号转换为串行或并行数据传输所需的信号电平。

电平转换还可能涉及使用电阻器、电容器、放大器等元件来调整电平。

例如，通过使用电阻分压器可以将输入信号的电压降低到所需的范围内。

通过使用放大器可以增加电压的幅度，从而实现电平转换。

总之，电平转换是一种重要的电子技术，它能够解决不同电路或设备之间的电平不匹配问题，实现信号的正确传输和适应。

通过合理选择和应用适当的电平转换器和元件，能够确保电路和设备间的电平兼容性和互通性，提高系统的性能和可靠性。

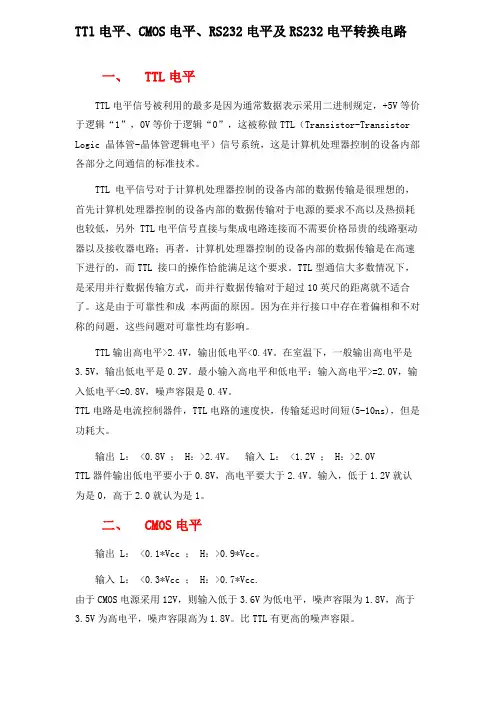

一、TTL电平TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（Transistor-Transistor Logic 晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。

TTL 电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外 TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL 接口的操作恰能满足这个要求。

TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。

这是由于可靠性和成本两面的原因。

因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。

TTL输出高电平>2.4V，输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

TTL电路是电流控制器件，TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。

输出 L： <0.8V ； H：>2.4V。

输入 L： <1.2V ； H：>2.0VTTL器件输出低电平要小于0.8V，高电平要大于2.4V。

输入，低于1.2V就认为是0，高于2.0就认为是1。

二、CMOS电平输出 L： <0.1*Vcc ； H：>0.9*Vcc。

输入 L： <0.3*Vcc ； H：>0.7*Vcc.由于CMOS电源采用12V，则输入低于3.6V为低电平，噪声容限为1.8V，高于3.5V为高电平，噪声容限高为1.8V。

比TTL有更高的噪声容限。

6种电平转换的优缺点电平转换是将一个电压的信号转换为另一个电压的信号的过程。

在电子领域，电平转换非常常见和重要，因为不同电子设备或系统之间可能使用不同的电平标准。

以下是6种常见的电平转换方法及其优缺点：1.电阻分压电平转换：这是最简单和最常见的电平转换方法之一、它使用两个电阻分压器将高电平信号转换为较低电平信号。

优点是成本低，电路简单易实现。

缺点是精度受电阻值的影响，且不适用于转换高速信号。

2.稳压器电平转换：稳压器被广泛用于将高电平转换为低电平。

它通过将电源电压降至较低水平来实现。

优点是输出电平稳定，适用于转换较高功率信号。

缺点是效率相对较低，产生的热量可能导致散热问题。

3.逻辑门电平转换：逻辑门电平转换使用逻辑门电路将高电平转换为低电平，或反之。

这种方法适用于数字信号转换。

优点是速度快，适用于高速信号转换。

缺点是受限于逻辑门的输入电平范围。

4.隔离器电平转换：隔离器电平转换使用隔离器件或隔离变压器将高电平转换为低电平或反之。

优点是能够隔离输入和输出之间的电路，使其相对独立。

缺点是成本较高，对于大功率信号可能需要较大的隔离器件。

5.驱动电平转换：驱动电平转换主要用于模拟信号的转换。

通过使用电流放大器或电压放大器，将低电平信号放大到较高电平，或反之。

优点是能够在不同的电平范围之间传递模拟信号。

缺点是对放大器的性能和稳定性要求较高。

6.数模转换器电平转换：数模转换器（DAC）和模数转换器（ADC）可以实现高精度的电平转换。

DAC将数字信号转换为模拟信号，而ADC将模拟信号转换为数字信号。

优点是能够实现高精度和快速的电平转换。

缺点是成本较高，对于大功率信号可能需要较大的转换器。

综上所述，不同的电平转换方法各有其优缺点。

在选择电平转换方法时，需要根据具体的应用需求来决定哪种方法最适合。

不同电压域的电平转换
电平转换是指将一个电路的电压信号转换成另一个电路所需的电压信号。

在不同电压域的电平转换中，我们通常会涉及到将高电平信号转换成低电平信号或者将低电平信号转换成高电平信号。

以下是一些常见的电平转换方法：
1. 电阻分压器：电阻分压器是一种简单的电平转换方法，通过串联的两个电阻将高电平信号分压成低电平信号。

这种方法适用于将高电平信号转换成微控制器或其他数字电路所需的低电平信号。

2. 比较器：比较器是一种电路元件，可以将输入的模拟电压信号与参考电压进行比较，并输出高电平或低电平信号。

比较器可以用于将模拟信号转换成数字信号或将不同电压范围的信号进行转换。

3. 电平转换芯片：有一些专门设计用于电平转换的集成电路芯片，可以将不同电压范围的信号进行转换，例如将3.3V的信号转换成5V的信号，或将5V的信号转换成3.3V的信号。

这种芯片通常具有多个通道，可以同时进行多路信号的转换。

4. 逻辑电平转换器：逻辑电平转换器是专门用于将不同逻辑电平（例如TTL和CMOS）进行转换的电路，可以将高电平信号和低电平信号之间进行转换。

在进行电平转换时，需要注意信号的稳定性、延迟和功耗等因素，以确保转换后的信号能够准确可靠地被接收电路所识别。

在选择电平转换方法时，需要根据实际应用需求和电路特性进行综合考虑。

单片机5V转33V电平的19种方法单片机（MCU）通常工作在5V的电平上，然而有些应用场景需要将电平转换为3.3V，以配合其他设备的工作电压要求。

下面列举了19种将单片机5V电平转换为3.3V电平的方法。

1.使用电阻分压器：将5V电平经过两个电阻进行分压，使得输出电压变为3.3V。

2.使用二极管降压：通过选择合适的二极管型号和电流限制电阻进行电压降压，使得输出电压变为3.3V。

3.使用稳压二极管：选择合适的Zener二极管型号和电流限制电阻进行稳压，使得输出电压保持在3.3V。

4.使用线性稳压器：选择合适的线性稳压器并设置输出电压为 3.3V，将5V电压转换为3.3V。

5.使用开关稳压器：选择合适的开关稳压器并设置输出电压为 3.3V，将5V电压转换为3.3V。

6.使用DC-DC转换器：选择合适的DC-DC转换器，将5V电压转换为3.3V。

7.使用逻辑电平转换芯片：使用专门的逻辑电平转换芯片将5V转换为3.3V。

8.使用三极管进行电平转换：通过合适的三极管组合和电阻进行电平转换。

9.使用MOSFET进行电平转换：通过合适的MOSFET和电阻进行电平转换。

10.使用运算放大器进行电平转换：设计合适的运算放大电路，将5V电平转换为3.3V。

11.使用光电隔离器进行电平转换：通过光电隔离器将5V电平隔离并转换为3.3V。

12.使用反向器进行电平转换：将5V电平输入到反向器中，输出为3.3V。

13.使用模拟开关进行电平转换：通过模拟开关将5V电平转换为3.3V。

14.使用继电器进行电平转换：通过合适的继电器将5V电平转换为3.3V。

15.使用电荷泵进行电平转换：通过电荷泵电路将5V电平转换为3.3V。

16.使用振荡器进行电平转换：通过合适的振荡器将5V电平转换为3.3V。

17.使用数字电平转换器进行电平转换：选择合适的数字电平转换器将5V电平转换为3.3V。

18.使用可编程逻辑阵列（FPGA）进行电平转换：使用FPGA来实现5V到3.3V的电平转换。

ttl电平转换电路的作用ttl电平转换电路，也称为TTL到CMOS电平转换电路，是一种电子电路，用于将逻辑电平从一种逻辑系列转换为另一种逻辑系列。

TTL表示晶体管-晶体管逻辑，而CMOS表示互补金属氧化物半导体。

在某些应用中，将电路之间的电平从TTL转换为CMOS或反之亦然是非常重要的。

这篇文章将详细介绍TTL电平转换电路的作用，以及一步一步回答相关问题。

第一部分：什么是TTL电平转换电路在电子电路中，不同类型的逻辑系列之间存在差异。

TTL（晶体管-晶体管逻辑）和CMOS（互补金属氧化物半导体）是两种常见的逻辑系列。

它们在逻辑电平、功耗和工作速度等方面有所差异。

因此，在不同逻辑系列之间进行电平转换是必要的。

TTL电平转换电路是一种电子电路，用于将逻辑电平从一种逻辑系列转换为另一种逻辑系列。

通常情况下，它被用来将TTL逻辑电平转换为CMOS 逻辑电平，或将CMOS逻辑电平转换为TTL逻辑电平。

第二部分：TTL电平转换电路的作用TTL电平转换电路在许多应用中都起着重要作用。

它们可以用于以下几个方面。

1. 兼容性：在一些应用中，不同逻辑系列之间的兼容性是至关重要的。

例如，在将TTL逻辑电平的输出连接到CMOS逻辑电平的输入时，使用TTL 电平转换电路可以确保信号的正确传递。

2. 信号传输：TTL电平转换电路还可用于信号传输的需要。

例如，在长距离传输数据时，TTL电平转换电路可将高功耗的TTL信号转换为低功耗的CMOS信号，从而减少信号衰减和失真。

3. 电力管理：在某些情况下，使用低功耗的CMOS逻辑电平可以节省电力。

通过将TTL逻辑电平转换为CMOS逻辑电平，可以改善电路的功耗性能。

第三部分：如何工作TTL电平转换电路的工作原理通常基于逻辑门和电平转换电路的组合。

以下是一种常见的方式：1. 选择逻辑门：根据实际需求，选择适当的逻辑门进行电平转换。

常见的逻辑门包括与门、或门、非门等。

2. 组合逻辑门：将所选的逻辑门连接在一起，形成电平转换电路。

在进行mos电平转换时，将3.3V转换为1.8V，这是一个涉及到电子电路设计和逻辑电平转换的重要问题。

在如此细微的电平转换中，需要特别注意电路的稳定性和可靠性，以确保信号能够正确地被传递和解释。

接下来，我将就mos电平转换中3.3V转1.8V的问题展开详细介绍和探讨。

1. 简介在数字电路设计中，我们经常会遇到需要将电平从一种逻辑电平转换为另一种逻辑电平的情况。

而针对3.3V转1.8V的转换，我们就需要特别注意电路设计和器件选型，以确保转换的准确性和可靠性。

2. 背景知识在进行mos电平转换时，我们需要了解3.3V和1.8V之间的电平差异以及各自的特性。

需要了解mos管的工作原理和逻辑电平转换的基本方法。

只有在充分了解背景知识的基础上，我们才能进行更深入的讨论和分析。

3. 逻辑电平转换方法针对3.3V转1.8V的转换，我们可以采用多种不同的逻辑电平转换方法，如电压分压、逻辑电平转换芯片、电平转换电路等。

每种方法都有其适用的场景和特点，需要根据具体情况进行选择和设计。

4. 电路设计与实现在进行mos电平转换时，我们需要考虑电路的设计和实现问题。

从原理图设计到PCB布局，都需要仔细考虑信号传输的稳定性和可靠性。

还需要选择合适的器件和元器件，以确保整个电路的性能和可靠性。

5. 个人观点对于mos电平转换中3.3V转1.8V的问题，我认为需要充分考虑电路的稳定性和可靠性。

在选择逻辑电平转换的方法和器件时，需要根据具体情况进行评估和选择，以确保转换的准确性和可靠性。

总结及回顾通过本文的介绍和探讨，我们对mos电平转换中3.3V转1.8V的问题有了更深入的了解。

在实际应用中，需要充分考虑电路的稳定性和可靠性，选择合适的逻辑电平转换方法和器件，以确保信号的准确传输和解释。

通过以上的探讨，您应该对mos电平转换3.3V转1.8V有了更详细的了解。

如果有任何进一步的问题或需要深入探讨，欢迎随时与我联系。

在进行mos电平转换时，将3.3V转换为1.8V，需要仔细考虑电路的稳定性和可靠性，以确保信号能够准确地传输和解释。

逻辑电路中电平转换器
逻辑电路中的电平转换器是一种非常重要的电路元件，它可以将一个电平转换成另一个电平，从而实现不同电平之间的转换。

在数字电路中，电平转换器通常用于将高电平转换成低电平或将低电平转换成高电平，以便于数字信号的处理和传输。

电平转换器的实现方式有很多种，其中最常见的是使用晶体管或场效应管作为开关元件。

当输入信号为高电平时，开关元件导通，输出信号为低电平；当输入信号为低电平时，开关元件截止，输出信号为高电平。

这种电平转换器被称为反相器，因为输出信号与输入信号相反。

除了反相器之外，还有一种常见的电平转换器是非反相器。

非反相器的输出信号与输入信号相同，当输入信号为高电平时，输出信号也为高电平；当输入信号为低电平时，输出信号也为低电平。

非反相器通常使用晶体管或场效应管作为开关元件，但与反相器不同的是，非反相器的开关元件需要接在电源的正极上，而不是接在地上。

除了晶体管和场效应管之外，还有一些其他的电路元件可以用来实现电平转换器，例如继电器、二极管、三极管等。

这些元件的选择取决于具体的应用场景和性能要求。

电平转换器是数字电路中非常重要的电路元件，它可以将不同电平之间进行转换，从而实现数字信号的处理和传输。

在实际应用中，
我们需要根据具体的需求选择合适的电路元件和电路结构，以实现最佳的性能和可靠性。
