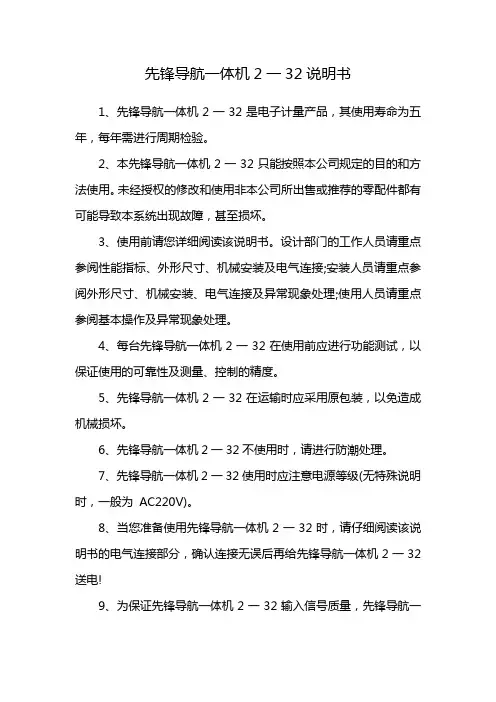

先锋导航一体机2一32说明书
1、先锋导航一体机2一32是电子计量产品，其使用寿命为五年，每年需进行周期检验。
2、本先锋导航一体机2一32只能按照本公司规定的目的和方法使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。
3、使用前请您详细阅读该说明书。
设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接;安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理;使用人员请重点参阅基本操作及异常现象处理。
4、每台先锋导航一体机2一32在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。
5、先锋导航一体机2一32在运输时应采用原包装，以免造成机械损坏。
6、先锋导航一体机2一32不使用时，请进行防潮处理。
7、先锋导航一体机2一32使用时应注意电源等级(无特殊说明时，一般为AC220V)。
8、当您准备使用先锋导航一体机2一32时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给先锋导航一体机2一32送电!
9、为保证先锋导航一体机2一32输入信号质量，先锋导航一
体机2一32正常运行前务必拧紧传感器插头。
10、在干式变压器进行耐压测试前，必须将传感器插头与先锋导航一体机2一32分离，以避免先锋导航一体机2一32被损坏。
11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏Pt100传感器。
12、避免在含有二氧化硫(SO2)或其他腐蚀性气体的环境中使用本先锋导航一体机2一32，否则会使继电器的触点失效。
阳光论坛最详细的导航安装作业！吐血奉献！上次发了提车作业，向各位车友介绍了我自己安装的路特仕DVD导航一体机及植入善领DSA软件，这份作业还被版主置顶了一周，对版主的厚爱在此表示感谢！原帖地址：/bbs/thread-c-64-10926480-1.html在回帖中，很多车友对如何安装导航主机及植入善领DSA软件很感兴趣，不少人跟帖询问。
由于本人时间有限，没能一一回复，在此表示歉意。
现在总算找时间整理好了图片，特发此导航安装贴，供感兴趣的车友参考，与车友们分享经验，欢迎大伙批评指正！如有对安装导航过程有不明白的车友，请跟帖提出，我会尽量解答！谨以此贴，献给具有爱车之心和折腾精神及动手能力的广大阳光车友们！由于本帖篇幅过长，本人单独开贴介绍善领DSA软件的安装植入方法，本帖不再赘述。
感兴趣的TX请点击这个链接：/bbs/thread-c-64-11220655-1.html#p id209805105声明：由于本人拍摄照片有限，为了更好地说明整个安装过程，本帖部分照片来源于淘宝网和汽车之家网站，此类照片版权属原创作者所有。
借用照片目的仅在于交流学习，不用于商业用途。
若原创作者有异议，请联系本人，本人将在第一时间将相关照片删除！闲话少说，切入主题！一、需要的工具：a,一字和十字螺丝刀各一把，b,万用表一个(找倒车灯线用，看完本贴你也可以不用它)， c,接线剪一把(也可用普通剪刀)，d,透明胶和电工胶布各一卷。
二、主机及配件：↑图1、路特仕的导航DVD一体机，型号好像是2907D，淘宝上花1500大洋买来的(含摄像头)，今天上网一看又降价了上图是和原车拆下来的CD机对比↑图2、背面对比↑图3、配件清单。
请注意这根专用转接线，这是店家配给的。
必须有这个线束才能和原车接头直接对插，实现无损安装。
中间这根线束的功能被专用转接线束取代了，因此用不上。
↑图4、专用转接线束的特写。
上图来自淘宝网。
三、拆中控面板↑图5、首先用透明胶布将一字螺丝刀包好，这样撬面板的时候就不会留下划痕了↑图6、从篮圈位置将螺丝刀插入，稍微用力，小心将面板撬起，先撬哪个位置都可以的。
汽车导航DVD播放器的安装说明安装汽车导航DVD播放器的说明一、准备工作在开始安装导航DVD播放器之前，请确保已经具备以下材料和工具：1. 汽车导航DVD播放器；2. 汽车配电箱的工具组；3. 螺丝刀；4. 扳手；5. 绝缘胶带；6. 电缆线。
二、安装步骤1. 确定安装位置在安装之前，需要选择一个合适的位置安装导航DVD播放器。
通常，这个位置应该是在汽车仪表板上，足够接近驾驶员并且方便观看。
可以将播放器放置在仪表板的中央位置，但不得遮挡视线。
请注意，安装位置应该符合相关安全规定，并确保播放器的安全性和稳定性。
2. 固定导航DVD播放器使用螺丝刀和扳手将播放器固定在所选择的位置上。
可以根据导航DVD播放器的底部安装孔的位置，在汽车的仪表板上打孔。
确保螺丝固定牢固，以防止播放器在行驶中松动或掉落。
3. 连接电源将导航DVD播放器连接到汽车的电源系统。
这一步需要注意电源线的连接。
首先，确保汽车的电源已经关闭。
然后，使用配电箱的工具组打开汽车的配电箱。
找到适合的电源接口，并使用绝缘胶带将导航DVD播放器的电源线连接到电源接口上。
请务必确保电源线的连接牢固，并将其绝缘以防止电路短路。
4. 连接音频和视频将导航DVD播放器与汽车的音频和视频系统连接起来。
首先，找到汽车音频和视频输入接口。
然后，使用音频和视频线将导航DVD播放器的音频输出和视频输出连接到汽车音频和视频输入接口上。
确保连接牢固且不会松动。
5. 完成安装在完成以上步骤后，请重新检查导航DVD播放器以确保所有连接都正确且牢固。
然后，将汽车的配电箱关闭，并将其安全固定。
最后，将汽车电源打开并启动汽车，测试导航DVD播放器是否能正常工作。
三、使用说明安装完成后，您可以根据需要使用导航DVD播放器进行各种操作。
以下是一些使用导航DVD播放器的基本说明：1. 打开导航DVD播放器的电源，启动系统；2. 使用操作面板或遥控器选择所需的功能，如导航、音频、视频等；3. 如果使用导航功能，请按照屏幕上的指示输入目的地信息，并选择导航方式（如最快路线、最短路线等）；4. 播放音频或视频时，请确保车辆已停放在安全位置，并遵守当地交通规定。
凯越HRV安装DVD导航和倒车后视方法开始施工了，先拆手套箱，上面三颗螺丝再拆下面二颗拆开后手套箱下的空滤，拆掉四颗螺丝，这个位置难拆，用小套筒方便拆下的空滤新空滤拆除中控台右侧的空调连接线勾子拆除方向盘，中控台左侧空调连接线这个需要人仰躺在地板上才能看到，在方向盘下的。
拿掉烟灰盒拆中控面板，1、要从底部开始拆；2、先用一把小螺丝从底部稍翘起；3、现塞入粗点的黄色塑料板翘；红圈是卡扣位拔掉空调连接线拔掉双跳灯插头拆掉原车CD螺丝，二边的铁片要装回车机的。
拔掉数据插头插入新车机专用插头线。
右边红圈是将后备箱倒车摄像头接过来的视频线与车机视频输入接左边的红圈，是将倒车信号触发线与车机相连接之前有与装过该车机网友咨询，说不用接触发线，我此次装机不接无倒车影像，需接入触发线才行，可能机型批次不同。
触发线另一端连到车尾的倒车灯，取倒车电源线取电摄像头取电也从倒车灯，平时倒车灯是无电的，当挂入倒档时，倒车灯加电信号从AV线送到车机，车机自动切换到倒车影像。
将天线接收头粘合上双面胶用力拉下右车门密封条，露条车门间隙，塞入天线到手套箱内。
天线接收头就放在中控最右侧靠近A柱边上天线沿手套箱走线到中控开始走视频线原先了解过，走右侧车门边过，因为要拆手套箱什么的反正一起走，走右边也方便，等右侧车门边拆光了，试了一下，线竟然只差了几公分因为我是二厢HRV，后备箱的线束走线是后面左边C 柱的，然后摄像头我打算安装在右侧牌照灯位，考虑车右后角容易看不到。
绕了一圈后，线差一点点。
所以重新走左侧车门过，从中控到方向盘，到左下角脚部拆开后拆迎宾踏板，用力往上拉，或用螺丝刀撬B柱的盖板，轻轻一拉就出来。
不过注意上方内部有二个卡扣容易掉的，B柱另一侧将视频线绑入线束，黑色走视频信号，红色就是触发线，需接入倒车灯电源。
同样撬开左后门迎宾板，再拉掉左后门框条拉开的左后门框条，露出C柱左后门C柱内的原厂线束C柱到后备箱盖的线束，将胶头撬出将头剪掉，因为穿不过穿过铅丝，将头剪掉后，用胶带绑在一起，铅丝另一头需要用尖嘴钳弯一下压扁，以便于穿过。

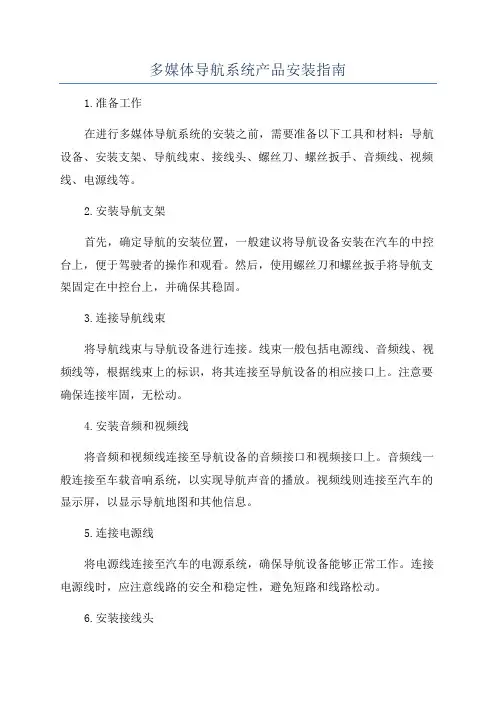

多媒体导航系统产品安装指南1.准备工作在进行多媒体导航系统的安装之前，需要准备以下工具和材料：导航设备、安装支架、导航线束、接线头、螺丝刀、螺丝扳手、音频线、视频线、电源线等。
2.安装导航支架首先，确定导航的安装位置，一般建议将导航设备安装在汽车的中控台上，便于驾驶者的操作和观看。
然后，使用螺丝刀和螺丝扳手将导航支架固定在中控台上，并确保其稳固。
3.连接导航线束将导航线束与导航设备进行连接。
线束一般包括电源线、音频线、视频线等，根据线束上的标识，将其连接至导航设备的相应接口上。
注意要确保连接牢固，无松动。
4.安装音频和视频线将音频和视频线连接至导航设备的音频接口和视频接口上。
音频线一般连接至车载音响系统，以实现导航声音的播放。
视频线则连接至汽车的显示屏，以显示导航地图和其他信息。
5.连接电源线将电源线连接至汽车的电源系统，确保导航设备能够正常工作。
连接电源线时，应注意线路的安全和稳定性，避免短路和线路松动。
6.安装接线头根据导航设备和汽车的接口类型，选择合适的接线头进行安装。
接线头能够帮助实现导航设备与汽车系统的兼容和连接，确保导航的正常使用和操作。
7.安装完成完成以上步骤后，检查一遍导航设备的安装是否牢固，各种线束和接线头是否连接正确。
然后，开启汽车电源，测试导航设备是否正常工作。
如果一切正常，即可开始使用多媒体导航系统。
总结：多媒体导航系统的安装需要仔细和谨慎地进行，确保安装的牢固和正常工作。
在整个安装过程中，一定要注意安全和稳定性，避免线路松动、短路等问题。
如果有安装不确定的地方，建议寻求专业技师的帮助，避免不必要的损坏。
安装完成后，一定要进行测试，确保导航设备可以正常运行。
希望以上安装指南对朗逸MP11专用的多媒体导航系统的安装有所帮助。
