塔吊计算书

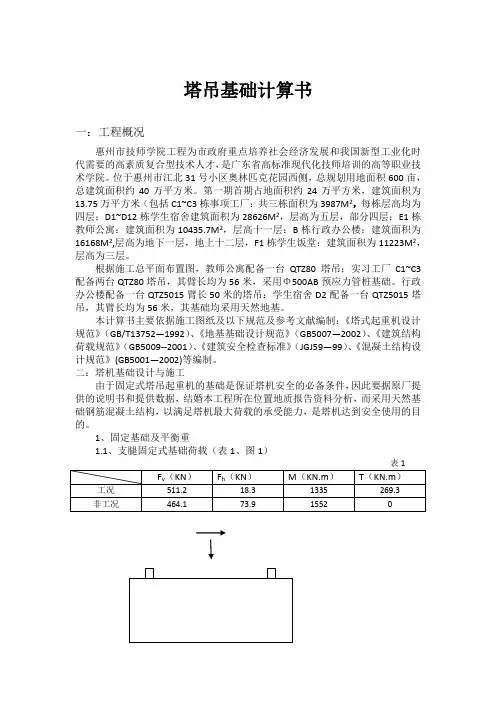

塔吊基础计算书一：工程概况惠州市技师学院工程为市政府重点培养社会经济发展和我国新型工业化时代需要的高素质复合型技术人才，是广东省高标准现代化技师培训的高等职业技术学院。

位于惠州市江北31号小区奥林匹克花园西侧，总规划用地面积600亩，总建筑面积约40万平方米。

第一期首期占地面积约24万平方米，建筑面积为13.75万平方米（包括C1~C3栋事项工厂：共三栋面积为3987M2，每栋层高均为四层；D1~D12栋学生宿舍建筑面积为28626M2，层高为五层，部分四层；E1栋教师公寓：建筑面积为10435.7M2，层高十一层：B栋行政办公楼：建筑面积为16168M2,层高为地下一层，地上十二层，F1栋学生饭堂：建筑面积为11223M2，层高为三层。

根据施工总平面布置图，教师公寓配备一台QTZ80塔吊；实习工厂C1~C3配备两台QTZ80塔吊，其臂长均为56米，采用Φ500AB预应力管桩基础。

行政办公楼配备一台QTZ5015臂长50米的塔吊：学生宿舍D2配备一台QTZ5015塔吊，其臂长均为56米，其基础均采用天然地基。

本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752—1992）、《地基基础设计规范》（GB5007—2002）、《建筑结构荷载规范》（GB5009--2001）、《建筑安全检查标准》（JGJ59—99）、《混凝土结构设计规范》(GB5001—2002)等编制。

二：塔机基础设计与施工由于固定式塔吊起重机的基础是保证塔机安全的必备条件，因此要据原厂提供的说明书和提供数据，结婚本工程所在位置地质报告资料分析，而采用天然基础钢筋混凝土结构，以满足塔机最大荷载的承受能力，是塔机达到安全使用的目的。

1、固定基础及平衡重1.1、支腿固定式基础荷载（表1、图1）表11.2、埋支腿固定基础（见图2）A、混凝土强度等级C35，基础土质要求坚固牢实，且承载力不小于表2。

C、固定支腿的表面应校水平，平面度误差为1/500。

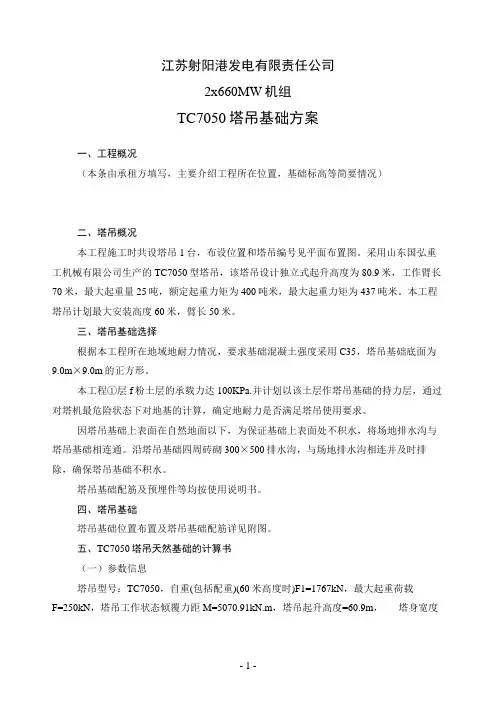

江苏射阳港发电有限责任公司2x660MW机组TC7050塔吊基础方案一、工程概况（本条由承租方填写，主要介绍工程所在位置，基础标高等简要情况）二、塔吊概况本工程施工时共设塔吊1台，布设位置和塔吊编号见平面布置图。

采用山东国弘重工机械有限公司生产的TC7050型塔吊，该塔吊设计独立式起升高度为80.9米，工作臂长70米，最大起重量25吨，额定起重力矩为400吨米，最大起重力矩为437吨米。

本工程塔吊计划最大安装高度60米，臂长50米。

三、塔吊基础选择根据本工程所在地域地耐力情况，要求基础混凝土强度采用C35，塔吊基础底面为9.0m×9.0m的正方形。

本工程①层f粉土层的承载力达100KPa.并计划以该土层作塔吊基础的持力层，通过对塔机最危险状态下对地基的计算，确定地耐力是否满足塔吊使用要求。

因塔吊基础上表面在自然地面以下，为保证基础上表面处不积水，将场地排水沟与塔吊基础相连通。

沿塔吊基础四周砖砌300×500排水沟，与场地排水沟相连并及时排除，确保塔吊基础不积水。

塔吊基础配筋及预埋件等均按使用说明书。

四、塔吊基础塔吊基础位置布置及塔吊基础配筋详见附图。

五、TC7050塔吊天然基础的计算书（一）参数信息塔吊型号：TC7050，自重(包括配重)(60米高度时)F1=1767kN，最大起重荷载F=250kN，塔吊工作状态倾覆力距M=5070.91kN.m，塔吊起升高度=60.9m，塔身宽度B=2.694m，混凝土强度等级：C35，基础埋深D=1.00m，基础最小厚度h=1.70m，基础最小宽度Bc=9.00m。

（二）基础最小尺寸计算基础的最小厚度取：H=1.7m基础的最小宽度取：Bc=9.0m（三）塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。

计算简图：当不考虑附着时的基础设计值计算公式：当考虑偏心距较大时的基础设计值计算公式：式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=1767.46kN；G──基础自重，G=(25.0×Bc×Bc×Hc) =3442.5kN；Bc──基础底面的宽度，取Bc=9.00m；W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=121.5m3；M ──倾覆力矩，包括风荷载产生的力距和最大起重力距，M==5070.91（工作状态）a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：a=9.00/2- 5070.91/(1767.46+3442.5)=3.52m。

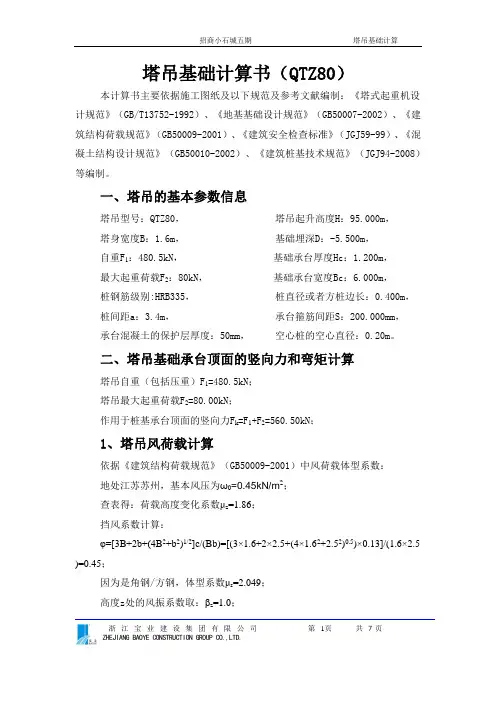

浙江宝业建设集团有限公司 第1页 共7页塔吊基础计算书（QTZ80）本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）、《建筑桩基技术规范》（JGJ94-2008）等编制。

一、塔吊的基本参数信息塔吊型号：QTZ80， 塔吊起升高度H ：95.000m ，塔身宽度B ：1.6m ， 基础埋深D ：-5.500m ，自重F 1：480.5kN ， 基础承台厚度Hc ：1.200m ，最大起重荷载F 2：80kN ， 基础承台宽度Bc ：6.000m ，桩钢筋级别:HRB335， 桩直径或者方桩边长：0.400m ， 桩间距a ：3.4m ， 承台箍筋间距S ：200.000mm ，承台混凝土的保护层厚度：50mm ， 空心桩的空心直径：0.20m 。

二、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重（包括压重）F 1=480.5kN ；塔吊最大起重荷载F 2=80.00kN ；作用于桩基承台顶面的竖向力F k =F 1+F 2=560.50kN ；1、塔吊风荷载计算依据《建筑结构荷载规范》（GB50009-2001）中风荷载体型系数：地处江苏苏州，基本风压为ω0=0.45kN/m 2；查表得：荷载高度变化系数μz =1.86；挡风系数计算：φ=[3B+2b+(4B 2+b 2)1/2]c/(Bb)=[(3×1.6+2×2.5+(4×1.62+2.52)0.5)×0.13]/(1.6×2.5)=0.45；因为是角钢/方钢，体型系数μs =2.049；高度z 处的风振系数取：βz =1.0；浙江宝业建设集团有限公司 第2页 共7页所以风荷载设计值为：ω=0.7×βz ×μs ×μz ×ω0=0.7×1.00×2.049×1.86×0.45=1.2kN/m 2；2、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：M ω=ω×φ×B×H×H×0.5=1.2×0.45×1.6×85×65×0.5=1827.523kN·m ；M kmax ＝Me ＋M ω＋P ×h c ＝630＋1827.523＋85×1.2＝2559.52kN ·m ；三、承台弯矩及单桩桩顶竖向力的计算1. 桩顶竖向力的计算依据《建筑桩技术规范》（JGJ94-2008）的第5.1.1条，在实际情况中x 、y 轴是随机变化的，所以取最不利情况计算。

塔吊附墙验算计算书塔机附着验算计算书本文的计算依据为《塔式起重机混凝土基础工程技术标准》/T187-2019和《钢结构设计标准》GB-2017.一、塔机附着杆参数塔机型号为QTZ63(TC5610)-中塔身桁架结构类型，计算高度为98m，起重臂长度为56m，起重臂与平衡臂截面计算高度为1.06m。

塔身宽度为1.6m，平衡臂长度为12.9m。

工作状态时扭矩标准值Tk1为269.3kN·m，包含风荷载。

非工作状态下不平衡自重引起的倾覆力矩标准值Mk'为1940kN·m（反向），工作状态下不平衡自重引起的倾覆力矩标准值Mk为1720kN·m。

附着杆数为四杆附着，附墙杆截面类型为格构柱，附墙杆类型为Ⅰ类，塔身锚固环边长为1.8m。

二、风荷载及附着参数附着次数为2，附着点1到塔机的横向距离为5m，附着点2到塔机的横向距离为2.2m，附着点3到塔机的横向距离为2.2m，附着点4到塔机的横向距离为2.2m。

工作状态基本风压ω为0.2kN/m，塔身前后片桁架的平均充实率α为0.35.点1到塔机的竖向距离为2m，点2到塔机的竖向距离为4.8m，点3到塔机的竖向距离为3.2m，点4到塔机的竖向距离为3.2m。

非工作状态基本风压ω'为0.35kN/m。

工作状态和非工作状态的风压等效高、工作状态和非工作状态的附着点高度、附着点净高、工作状态风压等效均布荷载等参数均有具体数值，这里不再赘述。

285.472kN时，支座6处附墙杆内力计算如下：考虑塔机产生的扭矩由支座6处的附墙杆承担，因此需要计算支座6处锚固环的截面扭矩T。

根据扭矩组合标准值T kTk1269.3kN·m，可得到T的值。

同时考虑塔身承受双向的风荷载和倾覆力矩及扭矩，需要将水平内力Nw计算出来。

根据计算简图和塔机附着示意图、平面图，可以得到α和β的值，并用力法计算各杆件轴力。

最终得到支座6处附墙杆的水平内力Nw20.5RE285.472kN。

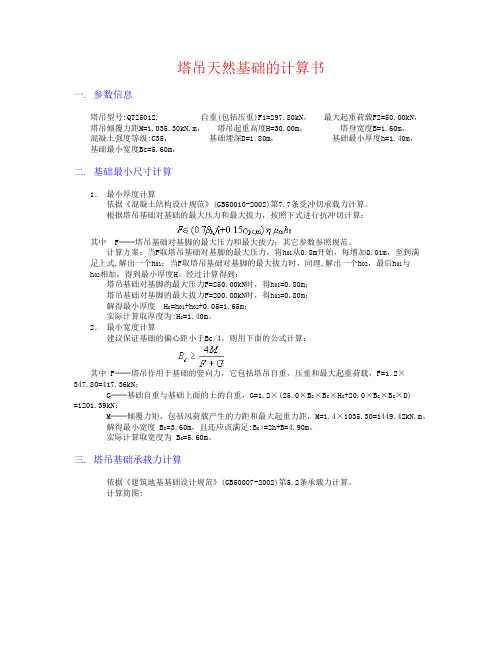

塔吊天然基础的计算书一. 参数信息塔吊型号:QTZ5012, 自重(包括压重)F1=297.80kN，最大起重荷载F2=50.00kN，塔吊倾覆力距M=1,035.30kN.m，塔吊起重高度H=30.00m，塔身宽度B=1.60m，混凝土强度等级:C35，基础埋深D=1.80m，基础最小厚度h=1.40m，基础最小宽度Bc=5.60m，二. 基础最小尺寸计算1．最小厚度计算依据《混凝土结构设计规范》(GB50010-2002)第7.7条受冲切承载力计算。

根据塔吊基础对基础的最大压力和最大拔力，按照下式进行抗冲切计算：其中 F──塔吊基础对基脚的最大压力和最大拔力；其它参数参照规范。

计算方案：当F取塔吊基础对基脚的最大压力，将h01从0.8m开始，每增加0.01m，至到满足上式,解出一个h01；当F取塔吊基础对基脚的最大拔力时，同理,解出一个h02，最后h01与h02相加，得到最小厚度H。

经过计算得到：塔吊基础对基脚的最大压力F=250.00kN时，得h01=0.80m；塔吊基础对基脚的最大拔力F=200.00kN时，得h02=0.80m；解得最小厚度 H c=h01+h02+0.05=1.65m；实际计算取厚度为:H c=1.40m。

2．最小宽度计算建议保证基础的偏心距小于Bc/4，则用下面的公式计算：其中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=1.2×347.80=417.36kN；G──基础自重与基础上面的土的自重，G=1.2×(25.0×B c×B c×H c+20.0×B c×B c×D)=1201.39kN；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×1035.30=1449.42kN.m。

解得最小宽度 B c=3.60m，且还应该满足:B c>=2h+B=4.90m。

塔吊分项参数计算塔吊是施工场地最重要的施工机械之一，其使用贯穿了整个工程。

在这过程中间隔时间长，不可预见性因素多，为确保塔吊的安全，以下计算都按极限苛刻条件下能保证塔吊正常工作计算。

即：塔吊设置在最大开挖深度处；型钢柱与混凝土灌注桩连接按光滑面锚固。

（计算详值见计算表格） 1. 基础竖向极限承载力计算F=F1+ F2F ——基础竖向极限承载力kn F1——塔吊自重（包括压重）kn F2最大起吊重量kn 2.单桩抗压承载力、抗拔力计算桩顶竖向力的计算（依据《建筑桩技术规范》JGJ94-94的第条）F 十。

iV V-A- M =1.2 —±士 弱尹2" Z* （"+”计算结果为抗压，“-”为抗拔）其中 N i ——单桩桩顶竖向力设计值kNn 单桩个数，n=4；F ——作用于桩基承台顶面的竖向力设计值TG ——塔吊基础重量KNMx,My 承台底面的弯矩设计值kN.mxi,yi 单桩相对承台中心轴的XY 方向距离mM ——塔吊的倾覆力矩kN.m3.桩长以及桩径计算 桩采用钻孔灌注桩R =f A +U £ f l >R = N xgk 实际 ppp s ii1U P =n d其中Rk 实际一一实际钻孔灌注桩承载能力KN桩端面承载能力KN桩侧摩擦阻力总和IUp£fsliKNR——单桩轴向承力安全值KN孔一一桩安全系数取2d桩直径m4.桩抗拔验算Ok=入RQk八k实际5.桩配筋计算桩身配筋率可取0.20%〜0.65% （计算取上限0.65%），抗压主筋不应少于6①10,箍筋采用不少于①6@3mm的螺旋箍筋，在桩顶5倍桩身直径范围内箍筋①6@1mm，每隔2m设一道2①12焊接加强箍筋。

As = S桩截面*配筋率n = 4As/ （n 巾2）其中n ——竖筋根数根As ——钢筋总截面积m①一一竖筋直径m6.桩上部钢支柱计算钢支柱采用 hxbxtwxt = 350 * 350 x 12 x 19, H 型钢。

塔吊基础计算书一、参数信息塔吊型号：QTZ63，塔吊起升高度H：70.00m，塔身宽度B：2.5m，基础埋深d：2.00m，自重G：1350kN，基础承台厚度hc：1.50m，最大起重荷载Q：60kN，基础承台宽度Bc：6.00m，混凝土强度等级：C30，钢筋级别：RRB400，基础底面配筋直径：18mm额定起重力矩Me：630kN·m，基础所受的水平力P：30kN，标准节长度b：2.8m，主弦杆材料：角钢/方钢,宽度/直径c：120mm，所处城市：广州，基本风压ω0：0.25kN/m2，地面粗糙度类别：B类田野乡村，风荷载高度变化系数μz：1.86。

二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=1350kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：F k＝G＋Q＝1350＋60＝1410kN；2、塔吊风荷载计算依据《建筑结构荷载规范》（GB50009-2001）中风荷载体型系数：地处广州，基本风压为ω0=0.25kN/m2；查表得：风荷载高度变化系数μz=1.86；挡风系数计算：φ=[3B+2b+(4B2+b2)1/2]c/(Bb)=[(3×2.5+2×2.8+(4×2.52+2.82)0.5)×0.12]/(2.5×2.8)=0.323；因为是角钢/方钢，体型系数μs=2.354；高度z处的风振系数取：βz=1.0；所以风荷载设计值为：ω=0.7×βz×μs×μz×ω0=0.7×1.00×2.354×1.86×0.25=0.766kN/m2；3、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mω=ω×φ×B×H×H×0.5=0.766×0.323×2.5×70×70×0.5=1515.435kN·m；M kmax＝Me＋Mω＋P×h c＝630＋1515.435＋30×1.5＝2190.44kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝M k/（F k+G k）≤Bc/3式中e──偏心距，即地面反力的合力至基础中心的距离；M k──作用在基础上的弯矩；F k──作用在基础上的垂直载荷；G k──混凝土基础重力，G k＝25×6×6×1.5=1350kN；Bc──为基础的底面宽度；计算得：e=2190.44/(1410+1350)=0.794m<6/3=2m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。

塔吊基础计算书10.1 D1100-63型塔吊基础设计计算依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。

一. 参数信息塔吊型号:D1100-63塔机自重标准值:Fk1=3213.90kN 起重荷载标准值:Fqk=630kN塔吊最大起重力矩:M=11000.00kN.m 塔吊计算高度:H=90.8m塔身宽度:B=4m 非工作状态下塔身弯矩:M=0kN.m承台混凝土等级:C40钢筋级别:HRB400地基承载力特征值:193kPa承台宽度:Bc=9.5m承台厚度:h=2m基础埋深:D=0m计算简图:二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值Fk1=3213.9kN2) 基础以及覆土自重标准值Gk=9.5×9.5×2×25=4512.5kN承台受浮力：Flk=9.5×9.5×1.50×10=1353.75kN3) 起重荷载标准值Fqk=630kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值(Wo=0.2kN/m2)=0.8×1.77×1.95×0.99×0.2=0.55kN/m2=1.2×0.55×0.35×4=0.92kN/mb. 塔机所受风荷载水平合力标准值Fvk=qsk×H=0.92×90.8=83.40kNc. 基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×83.40×90.8=3786.29kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值(本地区Wo=0.45kN/m2)=0.8×1.84×1.95×0.99×0.45=1.28kN/m2=1.2×1.28×0.35×4=2.15kN/mb. 塔机所受风荷载水平合力标准值Fvk=qsk×H=2.15×90.8=195.07kNc. 基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×195.07×90.8=8856.07kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值Mk=0+0.9×(11000+3786.29)=13307.66kN.m非工作状态下，标准组合的倾覆力矩标准值Mk=0+8856.07=8856.07kN.m三. 地基承载力计算依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)第4.1.3条承载力计算。

QTZ5013型塔吊桩基础计算书一. 参数信息塔吊型号QTZ63(5013)主要部件重量如下表:即塔吊自重(包括压重)F1=67221.2=.9659.22kN,最大起重荷载80665⨯1000÷F2=846=⨯kN.980665.58塔吊倾覆力距M=1832.01kN.m,塔吊起重高度H=117.00m,塔身宽度B=1.6m 混凝土强度:C35,钢筋级别:Ⅱ级,承台长度Lc或宽度Bc=5.00m桩直径d=0.80m,桩间距a=3.40m,承台厚度Hc=1.20m基础埋深D=0.00m,承台箍筋间距S=150mm,保护层厚度:50mm二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=659.22KN2. 塔吊最大起重荷载F2=58.84kN作用于桩基承台顶面的竖向力F=1.2×(F1+F2)=863.06kN塔吊的倾覆力矩M=1.4×1832.01=2564.81kN.m三.矩形承台弯矩及单桩桩顶竖向力的计算A Axy图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算M ZF----基础顶面所受垂直力F h----基础顶面所受水平力M ----基础所受倾翻力矩M Z----基础所受扭矩塔吊基础受力示意图F hFM。

1. 桩顶竖向力的计算i依据《建筑桩技术规范》JGJ94-94的第5.1.1条。

其中 n ──单桩个数，n=4；F ──作用于桩基承台顶面的竖向力设计值，F=863.06kN ；G ──桩基承台的自重G=1.2×（25×Bc ×Bc ×Hc/4+20×Bc ×Bc ×D/4)= 1.2×(25×5.00×5.00×1.20+20×5.00×5.00×0.00)=900.00kN ；Mx,My ──承台底面的弯矩设计值，取2564.81kN.m ； xi,yi ──单桩相对承台中心轴的XY 方向距离a/2=1.90m ； Ni ──单桩桩顶竖向力设计值(kN)； 经计算得到单桩桩顶竖向力设计值，最大压力：N=(863.06+900.00)/4+2564.81×1.90/(4× 1.902)=778.24kN 。

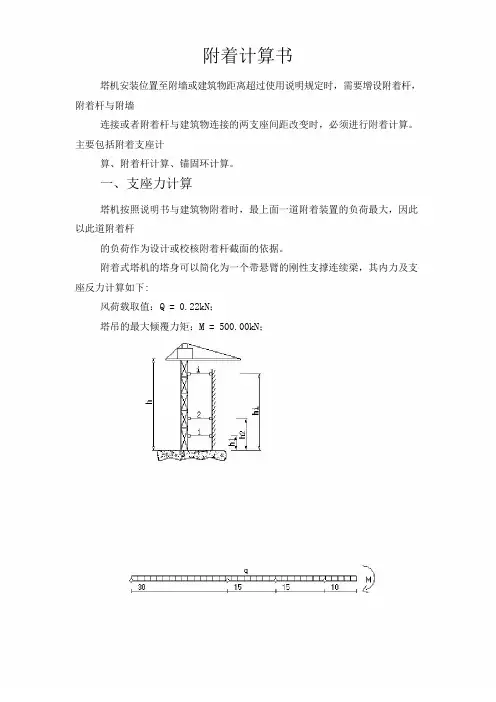

附着计算书塔机安装位置至附墙或建筑物距离超过使用说明规定时，需要增设附着杆，附着杆与附墙连接或者附着杆与建筑物连接的两支座间距改变时，必须进行附着计算。

主要包括附着支座计算、附着杆计算、锚固环计算。

一、支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。

附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载取值：Q=0.22kN；塔吊的最大倾覆力矩：M=500.00kN；计算结果: N = 46.6645kN ；弯矩图变形图剪力图w二、附着杆内力计算计算简图:计算单元的平衡方程:其中:2.1第一种工况的计算:塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩合风荷载扭矩。

将上面的方程组求解，其中θ从0-360循环,分别取正负两种情况，求得各附着最大的。

塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩合。

杆1的最大轴向压力为:64.68kN；杆2的最大轴向压力为:0.00kN；杆3的最大轴向压力为:42.05kN；杆1的最大轴向拉力为:17.81kN；杆2的最大轴向拉力为:31.92kN；杆3的最大轴向拉力为:51.92kN；2.2第二种工况的计算:塔机非工作状态，风向顺着着起重臂,不考虑扭矩的影响。

将上面的方程组求解，其中θ=45，135，225，315，M=0，分w别求得各附着最大的轴压和轴拉力。

杆1的最大轴向压力为:41.25kN；杆2的最大轴向压力为: 6.62kN；杆3的最大轴向压力为:46.67kN；杆1的最大轴向拉力为:41.25kN；杆2的最大轴向拉力为: 6.62kN；杆3的最大轴向拉力为:46.67kN；三、附着杆强度验算1．杆件轴心受拉强度验算验算公式:σ=N/A n≤f其中σ---为杆件的受拉应力；N---为杆件的最大轴向拉力,取N=51.921kN；A---为杆件的截面面积，本工程选取的是10号工字钢；n查表可知A=1430.00mm2。

塔吊基础计算书一、塔吊型号TQZ60本工程根据建筑物高度需要，塔设高度为58m，吊钩有效高度50m，基础表面受力情况如下：工作状态下：基础顶部所受的水平力H=24.5KN，基础所受的垂直力P=555KN，基础所受倾翻力矩M1=1252KN.M基础所受的扭矩M2=67KN.M非工作状态下：H=24.5KN，P=555KN，M1=1796KN.m，M2=0KN.m。

以上数据属生产厂家提供，根据使用说明书要求地基承载力必须达到120KN/m2以上。

而现场地质报告，安装塔吊地基承载力达不到以上要求。

所以本工程拟采用预制管桩基础，单桩承载力为650KN，承台尺寸为600*600*130cm。

二、桩基计算：基础埋深1.4米，基底以上结构及覆土总重量G=γAh=20×6×6×1.4=1008KN桩基数量：n=（N+G）/R=（555+1008）/650=2.4 取n=4 根据地质报告提供资料q工作=45Kpa，q非工作=60KpaΦ500管桩端阻力为500Kpa。

R=（45×2＋60×8）×3.14×0.5＋3.14×0.52÷4×5000=187.9KN满足要求，设计有效桩长为10米。

187.9＞2R=130KN满足要求三、单桩承载力验算：承台底部弯矩（取M1=1796KN·M）M=M1+Hh=1796+24.5×1.3=1827.85 KN·MM max=（F+G）/N+（M x y i）/∑y i=（555+1008）/4+（1827.85×1.75）/4×1.752=651.87KN＜125R=812.5KN 满足要求N=（555+1008）/4=390.75＜R 满足要求四、承台设计1．承台尺寸为600*600*130cm 砼强度C25f ck=17.0N/mm2f cmk=18.5N/mm2f tk=1.75N/mm2R g=310KN h0=125 桩顶埋入承台5cm承台的冲切、抗剪及抗弯验算的桩净反力为N=N max－G/N=651.87－1008/4=399.87KN2．承台冲切验算：μm=4×（2+3.5）/2=11m h0=1250.75f tkμm h0=0.75×1.75×11×1.25×103=1804.69KNKF c=2.2×555=1221＜1804KN 满足要求3．受剪计算：最大剪力V=651KV=1.55×399.87×2=1239.60KN0.07×17.0×2.5×1.25×103=3718.75KN 满足要求4．承台的弯矩及配筋计算：M=∑Nx i=2×399.87×1.75=1399.545KN·MA g=（1.4×1399.545×104）/（0.9×1.25×3100）=28.09cm2取30Φ16=3Ag=2.011×30=40.22 双向配筋Φ16@200 五、底板配筋：底板高度h=400mm,h0=360mm，砼强度C25(f c=12.5N/mm2，f cm=13.5N/mm2),Ⅱ级钢筋f y=310N/mm2。

塔吊附墙计算书.doc（完整版）编制单位：编制⼈：审核⼈：编制时间：⽬录⼀、塔吊附墙概况⼆、塔吊附墙杆受⼒计算三、结构柱抗剪切验算四、附墙杆截⾯设计和稳定性强度验算⼀、塔吊附墙概况本⼯程结构⾼度53.4 m，另加桅杆15⽶，总⾼度68.4⽶。

本⼯程采⽤FO/23B塔吊，塔吊采⽤固定式现浇砼基础，基础埋设深度-5.35m，塔⾝设两道附墙与结构柱拉结：塔⾝升到12标准节时，设第⼀道附墙于第6标准节（结构标⾼23.47⽶），塔吊升到第17标准节时，设第⼆道附墙于第14标准节（结构标⾼42.8⽶），然后加到第23标准节为⽌。

在加第⼆道附墙之前，第⼀道附墙以上有17-6=11个标准节，⽽第⼆道附墙以上塔⾝标准节数最多为23-14=9节，因此，第⼆道附墙设置之前第⼀道附墙受⼒最⼤。

本计算书将对第⼀道附墙进⾏受⼒计算和构造设计。

为简化计算和偏于安全考虑，第⼆道附墙将采⽤与第⼀道附墙相同的构造形式。

本⼯程计划使⽤⾦环项⽬使⽤过的塔吊附墙杆。

根据塔吊与结构的位置关系，附墙杆夹⾓较⼩，附墙杆与结构柱连接的予埋件分别采⽤不同的形式。

本计算书主要包括四个⽅⾯内容：附墙杆及⽀座受⼒计算，结构柱抗剪切及局部受压验算，附墙杆予埋件锚筋设计,附墙杆型号选⽤。

⼆、塔吊附墙杆受⼒计算（⼀）、塔吊附墙内⼒计算，将对以下两种最不利受⼒情况进⾏：1、塔机满载⼯作，起重臂顺塔⾝x-x轴或y-y轴，风向垂直于起重臂（见图1）；2、塔机处于⾮⼯作状态，起重臂处于塔⾝对⾓线，风向由起重臂吹向平衡臂（见图2）。

对于第⼀种受⼒状态，塔⾝附墙承担吊臂制动和风⼒产⽣的扭矩和附墙以上⾃由⾼度下塔⾝产⽣的⽔平剪⼒。

对于第⼆种受⼒状态，塔⾝附墙仅承受附墙以上⾃由⾼度下塔⾝产⽣的⽔平剪⼒。

以下分别对不同受⼒情况进⾏计算：（⼆）、对第⼀种受⼒状态，附墙上⼝塔⾝段⾯内⼒为：弯矩：M=164.83（T.m）剪⼒：V=3.013（T）扭矩：T=12（T.m）,则:1、当剪⼒沿x-x轴时(见图a)，由∑M B=0，得T+V*L1 -L B0’*N1=0即： N1=（T+ V*L1）/ L B0’=（12+3.013*3.65）/5.932=3.88（T）通过三⾓函数关系，得⽀座A反⼒为：R AY= N1*sin52.3426=3.88*sin52.3426=2.84（T）R Ax= N1*cos52.3426=3.88* cos52.3426=2.64（T）由∑M C=0，得N3*L G0’+T+V*0.8=0’=-（12+3.013*0.8）/0.966=-14.92（T）由∑M0’=0，得 N2*L C0’-(T+V*L6)=0即：N2 =（T+ V*L6）/ L C 0’=（12+3.013*0.027）/0.98=12.33（T）由⼒平衡公式∑N i=0，得R AY+R BY=0和-R AX-R BX +V =0，故R BY= -R AY =-2.84（T）(负值表⽰⼒⽅向与图⽰相反,以下同) R BX = -R AX +V =-2.64+12.33=9.48（T）2、当剪⼒沿y-y轴时(见图b)，由∑M B=0，得T-（V*L4+L B0’*N1）=0即： N1=（T-V*L4）/ L B0’=（12-3.013*4.5）/5.932通过三⾓函数关系，得⽀座A反⼒为：R AY= N1*sin52.3426=-0.263*sin52.3426=-0.171（T）R Ax= N1*cos52.3426=-0.263* cos52.3426=-0.2（T）由∑M C=0，得N3*L C0’+T+V*0.8=0’=-（12+3.013*0.8）/0.98=-14.91（T）由∑M0’=0，得 N2*L C0’-(T+V*L5)=0即：N2 =（T+ V*L5）/ L G 0’=（12+3.013*0.2）/0.966=13.05（T）由静⼒平衡公式∑N i=0，得R AY +R BY+V =0和R AX+ R BX =0，故R BY= -(R AY +V)=-(-3.16+12)=-8.84（T）R BX = -R AX =2.93（T）（⼆）、对第⼆种受⼒状态(⾮⼯作状态)，附墙上⼝塔⾝段⾯内⼒为：弯矩：M=191.603（T.m）剪⼒：V=10.036（T），剪⼒沿塔⾝横截⾯对⾓线，对图c,由∑M B=0，得V*L BH +L B0’*N1=0即： N1=-V*L BH/ L B0’=-10.036*0.6/5.932=-1.015（T）通过三⾓函数关系，得⽀座A反⼒为：R AY= -N1*sin52.3426=-1.015*sin52.3426=-0.8（T）R Ax= -N1*cos52.3426=-1.015* cos52.3426=-0.62（T）由∑M C=0，得N3*L0’C+ V* L C0=0即：N3=- V* L C0/ L C0’=-10.036*1.132/0.98=-11.6（T）由∑M0’=0，得 N2*L C0’-V*L7=0即：N2 = V*L7/ L C 0’=10.036*0.17/0.98由⼒平衡公式∑N i=0，得R AY +R BY+V*cos450=0和-R AX-R BX +V*sin450 =0，故R BY= -R AY- V*cos450 =0.8-10.036*cos450=-6.3（T）R BX = -R AX +V* sin450 ==0.62+10.036*sin450=7.79（T）对图d,由∑M B=0，得V*L BG +L B0’*N1=0即： N1=-V*L BG/ L B0’=-10.036*5.67/5.932=-9.6（T）由∑M C=0，得N3*0+ V* L C0=0，即N3=0通过三⾓函数关系，得⽀座A反⼒为：R AY = N 1*sin52.3426=-9.6*sin52.3426=-7.6（T ）R Ax = -N 1*cos52.3426=-9.6* cos52.3426=-5.87（T ）由静⼒平衡公式，得R AY +R BY +V*sin450=0和R AX +R BX +V*cos450 =0，故R BY =-R AY -V*sin450=7.6-10.036*cos450=0.5（T ）R BX =-R AX -V*sin450=-5.87-10.036*sin450=-13（T ）根据如上计算,附墙杆件和⽀座受⼒最⼤值见下表：三、结构柱抗剪切和局部压⼒强度验算附墙埋件受⼒⾯积为470×470,锚固深度按450计算，最⼩柱断⾯为700×700，柱⼦箍筋为，由上⾯的计算结果可知，⽀座最⼤拉⼒（压⼒）为（R BX 2+R BY 2）1/2=（13 2+0.52）1/2=13.01T=130.1KN 。

矩形板式基础计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑地基基础设计规范》GB50007-2011一、塔机属性塔机竖向荷载简图1、塔机自身荷载标准值k三、基础验算基础布置图G k=blhγc=5.5×5.5×1.6×25=1210kN基础及其上土的自重荷载设计值：G=1.2G k=1.2×1210=1452kN荷载效应标准组合时，平行基础边长方向受力：M k''=G1R G1+G2R Qmax-G3R G3-G4R G4+0.9×(M2+0.5F vk H/1.2)=77×30+3.8×18.68-47.5×14.1-168×13.6+0.9×(1120.8+0.5×24.162×48/1.2)=870.07kN·mF vk''=F vk/1.2=24.162/1.2=20.135kN荷载效应基本组合时，平行基础边长方向受力：M''=1.2×(G1R G1+G2R Qmax-G3R G3-G4R G4)+1.4×0.9×(M2+0.5F vk H/1.2)=1.2×(77×30+3.8×18.68-47.5×14.1-168×13.6)+1.4×0.9×(1120.8+0.5×24.162×48/1.2) =1332.811kN·mF v''=F v/1.2=33.827/1.2=28.189kN基础长宽比：l/b=5.5/5.5=1≤1.1，基础计算形式为方形基础。

W x=lb2/6=5.5×5.52/6=27.729m3W y=bl2/6=5.5×5.52/6=27.729m3相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩：M kx=M k b/(b2+l2)0.5=957.053×5.5/(5.52+5.52)0.5=676.739kN·mM ky=M k l/(b2+l2)0.5=957.053×5.5/(5.52+5.52)0.5=676.739kN·m1、偏心距验算相应于荷载效应标准组合时，基础边缘的最小压力值：P kmin=(F k+G k)/A-M kx/W x-M ky/W y=(618.45+1210)/30.25-676.739/27.729-676.739/27.729=11.634kPa≥0 偏心荷载合力作用点在核心区内。

1#塔吊四桩基础的计算书（TC6517）依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187)。

一. 参数信息塔吊型号: TC6517(QTZ160) 塔机自重标准值:Fk1=800.00kN起重荷载标准值:Fqk=100.00kN塔吊最大起重力矩:M=1600.00kN.m 塔吊计算高度: H=54m塔身宽度: B=2.0m非工作状态下塔身弯矩:M1=3336.7kN.m 桩混凝土等级: C35承台混凝土等级:C35保护层厚度: 50mm 矩形承台边长: 4.00m承台厚度: Hc=1.400m承台箍筋间距: S=200mm 承台钢筋级别: HRB335桩直径: d=0.850m 桩间距: a=3.000m 桩钢筋级别:HRB335 桩入土深度: 17.30m 桩型与工艺: 大直径灌注桩(清底干净)计算简图如下：二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=800kN2) 基础自重标准值G k=4×4×1.40×25=560kN2. 附加弯矩计算1) 工作状态下附加弯矩计算a. 塔机水平合力标准值F vk=29.43 kNb. 附加弯矩标准值M sk=29.43×16.4=482.65kN.m2) 非工作状态下附加弯矩计算a. 塔机水平合力标准值F vk=118.6 kNb. 附加弯矩标准值M sk=118.6×16.4=1945.04kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=2587.6+482.65=3070.3kN.m非工作状态下，标准组合的倾覆力矩标准值M k=3336.7+2254.35=5281.7kN.m三. 桩竖向力计算非工作状态下：y=[(3/2)2+(3/2)2]0.5=2.12∑2y i=2×﹛[(3/2)2+(3/2)2]0.5﹜2=9Q k=(F k+G k)/n=(800+560.00)/4=340.00kNQ kmax=(F k+G k)/n+(M k+F vk×h)×y/∑2y i=(800+560)/4+(5281.7+118.6×1.40)×2.12/9=1624.8kNQ kmin=(F k+G k-F lk)/n-(M k+F vk×h) y/∑2y i=(800+560-40)/4-(3070.3+29.43×1.40)×2.12/9=-944.8kN 工作状态下：Q k=(F k+G k+F qk)/n=(800+560.00+100)/4=365.00kNQ kmax=(F k+G k+F qk)/n+(M k+F vk×h) y/∑2y i=(800+560+100)/4+(3070.3+×29.43×1.40)×2.12/9=1098.8kN Q kmin=(F k+G k+F qk-F lk)/n-(M k+F vk×h) y/∑2y i=(800+560+100-40)/4-(3070.3+×29.43×1.40)×2.12/9=-368.8kN四. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 N i=1.35×(F k+F qk)/n+1.35×(M k+F vk×h) y/∑2y i=1.35×(800+100)/4+1.35×(3070.3+×29.43×1.40) ×2.12/9=1483.4kN最大拔力 N i=1.35×(F k+F qk)/n-1.35×(M k+F vk×h) y/∑2y i=1.35×(800+100)/4-1.35×(3070.3+×29.43×1.40) ×2.12/9=-487.9kN非工作状态下：最大压力 N i=1.35×F k/n+1.35×(M k+F vk×h) y/∑2y i=1.35×800/4+1.35×(5281.7+118.6×1.40) ×2.12/9=2193.5kN最大拔力 N i=1.35×F k/n-1.35×(M k+F vk×h) y/∑2y i=1.35×800/4-1.35×(5281.7+118.6×1.40) ×2.12/9=-1275.5kN2. 弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6.4.2条其中 M x,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。

矩形板式桩基础计算书计算依据：1、《塔式起重机混凝土基础工程技术标准》JGJ/T187-20192、《混凝土结构设计规范》GB50010-20103、《建筑桩基技术规范》JGJ94-20084、《建筑地基基础设计规范》GB50007-2011一、塔机属性二、塔机荷载1、塔机传递至基础荷载标准值2、塔机传递至基础荷载设计值三、桩顶作用效应计算基础布置图承台及其上土的自重荷载标准值：Gk =bl(hγc+h'γ')=5×5×(1.35×25+0×19)=843.75kN承台及其上土的自重荷载设计值：G=1.35Gk=1.35×843.75=1139.062kN桩对角线距离：L=(ab 2+al2)0.5=(3.42+3.42)0.5=4.808m1、荷载效应标准组合轴心竖向力作用下：Qk =(Fk'+Gk)/n=(423+843.75)/4=316.688kN荷载效应标准组合偏心竖向力作用下：Qkmax =(Fk'+Gk)/n+(Mk'+FVk'h)/L=(423+843.75)/4+(1770+74.6×1.35)/4.808=705.744kNQkmin =(Fk'+Gk)/n-(Mk'+FVk'h)/L=(423+843.75)/4-(1770+74.6×1.35)/4.808=-72.369kN 2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Qmax =(F'+G)/n+(M'+Fv'h)/L=(571.05+1139.062)/4+(2389.5+100.71×1.35)/4.808=952.754kNQmin =(F'+G)/n-(M'+Fv'h)/L=(571.05+1139.062)/4-(2389.5+100.71×1.35)/4.808=-97.698kN四、桩承载力验算1、桩基竖向抗压承载力计算桩身周长：u=πd=3.14×1=3.142m桩端面积：A=πd2/4=3.14×12/4=0.785m2p承载力计算深度：min(b/2,5)=min(5/2,5)=2.5mfak=(2.5×90)/2.5=225/2.5=90kPa承台底净面积：Ac =(bl-n-3Ap)/n=(5×5-4-3×0.785)/4=4.661m2复合桩基竖向承载力特征值：Ra =ψuΣqsia·li+qpa·Ap+ηcfakAc=0.8×3.142×(2.8×10+3.2×70)+4000×0.785+0.1×90×4.661=3815.376kNQk =316.688kN≤Ra=3815.376kNQkmax =705.744kN≤1.2Ra=1.2×3815.376=4578.451kN满足要求！2、桩基竖向抗拔承载力计算Qkmin=-72.369kN<0按荷载效应标准组合计算的桩基拔力：Qk'=72.369kN桩身的重力标准值：Gp =((d1-d+hz)γz+(lt-(d1-d+hz))(γz-10))Ap=(((-2)-0+13)×25+(6-((-2)-0+13))×(25-10))×0.785=157kNRa '=ψuΣλiqsiali+Gp=0.8×3.142×(0.6×2.8×10+0.6×3.2×70)+157=537.007kNQk '=72.369kN≤Ra'=537.007kN满足要求！3、桩身承载力计算纵向普通钢筋截面面积：As=nπd2/4=14×3.142×142/4=2155mm2 (1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值：Q=Qmax=952.754kNψc fcAp+0.9fy'As'=(0.75×19.1×0.785×106 + 0.9×(360×2155.133))×10-3=11943.388kNQ=952.754kN≤ψc fcAp+0.9fy'As'=11943.388kN满足要求！(2)、轴心受拔桩桩身承载力荷载效应基本组合下的桩顶轴向拉力设计值：Q'=-Qmin=97.698kNfy As=(360×2155.133)×10-3=775.848kNQ'=97.698kN≤fy As=775.848kN满足要求！4、桩身构造配筋计算As /Ap×100%=(2155.133/(0.785×106))×100%=0.275%<0.65%满足要求！5、裂缝控制计算裂缝控制按三级裂缝控制等级计算。

塔吊单桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。

一. 参数信息二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F=890kNk12) 基础以及覆土自重标准值=7×7×1.50×25=1837.5kNGk承台受浮力：F=7×7×14.60×10=7154kNlk3) 起重荷载标准值=119.99kNFqk2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×1.59×1.95×1.2×0.2=0.60kN/m2=1.2×0.60×0.35×2=0.50kN/m b. 塔机所受风荷载水平合力标准值Fvk =qsk×H=0.50×60.00=30.00kNc. 基础顶面风荷载产生的力矩标准值Msk =0.5Fvk×H=0.5×30.00×60.00=900.09kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2)=0.8×1.63×1.95×1.2×0.35=1.07kN/m2=1.2×1.07×0.35×2=0.90kN/mb. 塔机所受风荷载水平合力标准值Fvk =qsk×H=0.90×60.00=53.83kNc. 基础顶面风荷载产生的力矩标准值Msk =0.5Fvk×H=0.5×53.83×60=1614.78kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值Mk=5231+0.9×(1830+900.09)=7688.08kN.m非工作状态下，标准组合的倾覆力矩标准值Mk=5231+1614.78=6845.78kN.m三. 承台计算承台尺寸:7000mm×7000mm×1500mm单桩承台的承台弯矩两个方向都为0(kN.m)，所以承台只需采用构造配筋，不需要进行抗剪和其它的验算！四. 桩身最大弯矩计算计算简图：1. 按照m法计算桩身最大弯矩：计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.4.5条，并参考《桩基础的设计方法与施工技术》。
