上银直线导轨MGN系列小型线性滑轨之特点1、体积小、轻量化。

特别适合小型化设备使用。

2、滑块、滑轨材质为不锈钢。

不锈钢材质的线性滑轨，包含滑块、滑轨及其它金属配件如钢珠，保持器等，皆使用不锈钢材质，具备防锈的特性。

3、采用哥德型四点接触设计，可承受个方向的负荷，具备刚性强，精度高等特性。

4、有钢珠保持器设计，在精度容许下具备互换性。

HG系列线性滑轨特点：（1）自动调心能力来自圆弧沟槽的DF（45°-45°）组合，在安装的时候，皆由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而得到高精度稳定的平滑运动。

（2）具有互换性由於对生产制造精度严格管控，线性滑轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部分系列精度具可互换性，客户可依需要订购滑轨或滑块，亦可分开储存滑轨及滑块，以减少储存空间。

（3）所有方向皆具高刚性运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠连到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预计以提高刚性。

安昂HGH15CA,HGH15CA的结构特点上银直线导轨的优点：低噪音、装配容易,常年库存交货期短.1.定位精度高使用直线导轨作为线性导引时,由于直线导轨的摩擦方式为滚动摩擦,不只摩擦系数降低至滑动导引的1/50动摩擦力与静摩擦力的差别亦变得很小.因此当床台运行时,不会有打滑的现象发生,可达到μm级的定位精度.2.磨耗少能长时间维持精度保守的滑动导引,无可防止的会因油腻逆流作用造成平台运动精度不良,且因运动时润滑不充分,导致运行轨道接触面的磨损,严重影响精度.而滚动导引的磨耗非常小,故机台能长时间维持精度.3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量.且因其摩擦产生的热较小,可适用于高速运行.4.可同时接受上下左右方向的负荷由于直线导轨特殊的束制结构设计,可同时接受上下左右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良.5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面,并依建议之方法将导轨、滑块分别以特定扭力固定于机台上,即能重现加工时的高精密度.保守的滑动导引,则须对运行轨道加以铲花,既费事又费时,且一旦机台精度不良,又必需再铲花一次.直线导轨具有互换性,可分别更换滑块或导轨甚至是直线导轨组,机台即可重新获得高精密度的导引. 使用线性滑轨作为线性导引时,由于线性滑轨的摩擦方式为滚动摩擦,不仅摩擦系数降低至滑动导引的1/50,动摩擦力与静摩擦力的差距亦变得很小.因此当床台运行时,不会有打滑的现象发生,可达到μm级的定位精度.台湾生产传统的滑动导引,无可避免的会因油膜逆流作用造成平台运动精度不良,且因运动时润滑不充份,导致运行轨道接触面的磨损,严重影响精度.而滚动导引的磨耗非常小,故机台能长时间维持精度.。

滑块联轴器基本参数和主要尺寸
1、基本参数
a)材料：滑块联轴器主要由铝合金、不锈钢、铸铁等材料制成。

b) 联轴器尺寸：滑块联轴器一般有60mm、80mm、100mm、120mm等尺寸。

c)转矩：滑块联轴器的最大转矩一般为85N•m，可根据客户需要定制
超载转矩。

d)角度：滑块联轴器的允许转角一般为0°～+6°。

e) 孔直径：滑块联轴器一般使用6.35mm或12.7mm的孔直径，其中
6.35mm的孔直径使用较多。

f)礼帽螺栓尺寸：滑块联轴器一般使用M16、M20、M24等礼帽螺栓尺寸。

2、主要尺寸
a) 联轴节外径：一般有60mm、80mm、100mm、120mm等尺寸。

b) 联轴节内径：一般为20mm或25mm，也可定制。

c)滑块外径：一般有Φ12、Φ14、Φ16、Φ18等尺寸。

d) 滑块内径：一般为6.35mm或12.7mm。

e) 联轴节孔直径：一般为4.5mm、5.5mm、6.35mm、7.3mm或9mm等。

f)滑块孔直径：一般来说。

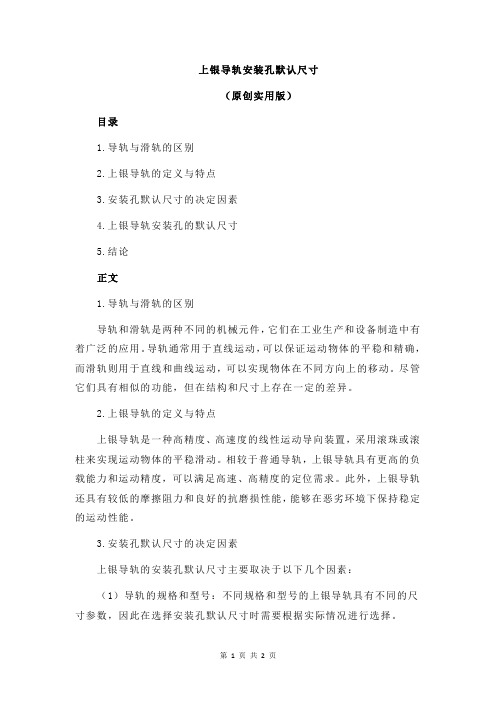

上银导轨安装孔默认尺寸（原创实用版）目录1.导轨与滑轨的区别2.上银导轨的定义与特点3.安装孔默认尺寸的决定因素4.上银导轨安装孔的默认尺寸5.结论正文1.导轨与滑轨的区别导轨和滑轨是两种不同的机械元件，它们在工业生产和设备制造中有着广泛的应用。

导轨通常用于直线运动，可以保证运动物体的平稳和精确，而滑轨则用于直线和曲线运动，可以实现物体在不同方向上的移动。

尽管它们具有相似的功能，但在结构和尺寸上存在一定的差异。

2.上银导轨的定义与特点上银导轨是一种高精度、高速度的线性运动导向装置，采用滚珠或滚柱来实现运动物体的平稳滑动。

相较于普通导轨，上银导轨具有更高的负载能力和运动精度，可以满足高速、高精度的定位需求。

此外，上银导轨还具有较低的摩擦阻力和良好的抗磨损性能，能够在恶劣环境下保持稳定的运动性能。

3.安装孔默认尺寸的决定因素上银导轨的安装孔默认尺寸主要取决于以下几个因素：（1）导轨的规格和型号：不同规格和型号的上银导轨具有不同的尺寸参数，因此在选择安装孔默认尺寸时需要根据实际情况进行选择。

（2）运动物体的质量和尺寸：运动物体的质量和尺寸直接影响到导轨的负载能力和运动精度，因此在确定安装孔默认尺寸时需要充分考虑这些因素。

（3）安装环境：安装环境的温度、湿度和灰尘等因素会影响到导轨的使用寿命和性能，因此在选择安装孔默认尺寸时需要根据实际安装环境进行调整。

4.上银导轨安装孔的默认尺寸根据上银导轨的规格和型号，其安装孔默认尺寸通常在 5-15mm 之间。

具体尺寸的选择需要根据运动物体的质量、尺寸和安装环境等因素进行综合考虑。

5.结论上银导轨作为一种高精度、高速度的线性运动导向装置，在工业生产和设备制造中具有广泛的应用。

选择合适的安装孔默认尺寸对于保证导轨的性能和使用寿命至关重要。

直线滑块尺寸参数1. 引言直线滑块（Linear Slider）是一种常见的机械元件，用于实现物体在直线方向上的滑动。

它由滑块本体和导轨组成，通常用于工业生产线、自动化设备和机械装置等领域。

在设计和选择直线滑块时，尺寸参数是非常重要的考虑因素之一。

本文将详细介绍直线滑块的尺寸参数及其影响因素。

2. 直线滑块尺寸参数直线滑块的尺寸参数主要包括以下几个方面：2.1 滑块长度（Length）滑块长度是指直线滑块在导轨上的有效工作长度，通常以毫米（mm）为单位。

根据具体应用需求和工作空间限制，可以选择不同长度的滑块。

2.2 滑块宽度（Width）滑块宽度是指直线滑块在垂直于导轨方向上的宽度，也即其横截面宽度。

宽度决定了直线滑块在侧向受力时的稳定性和承载能力。

2.3 滑块高度（Height）滑块高度是指直线滑块在垂直于导轨方向上的高度，也即其横截面高度。

高度决定了直线滑块在上下方向上的稳定性和承载能力。

2.4 导轨长度（Guide Length）导轨长度是指直线滑块所配备的导轨的长度，通常与滑块长度相同或略大一些。

导轨的长度决定了直线滑块可移动的有效范围。

2.5 导轨宽度（Guide Width）导轨宽度是指直线滑块所配备的导轨在垂直于滑动方向上的宽度。

宽度越大，导轨的刚性和承载能力越强。

3. 直线滑块尺寸参数影响因素直线滑块尺寸参数受到多个因素的影响，主要包括以下几个方面：3.1 载荷要求不同应用场景对载荷要求不同，例如工业生产线上需要承载较大负荷的物体，而机械装置中可能只需承载较小负荷。

根据具体需求确定合适尺寸参数可以满足载荷要求。

3.2 工作空间限制直线滑块的尺寸必须适应所处的工作空间。

如果工作空间较小，则需要选择较小尺寸的直线滑块，以确保其能够正常工作并方便安装和维护。

3.3 导轨类型不同类型的导轨具有不同的尺寸参数要求。

例如，滚动导轨通常要求导轨宽度较大以增加刚性和承载能力，而滑动导轨则可以选择较小宽度。

简析上银导轨的摩擦系数及计算公式简析上银导轨的摩擦系数及计算公式上银单滑块理论值一般是0.003左右，受装配、防尘件等影响，实际在0.02~0.05左右，大规格大预压多轨多滑块的整体摩擦系数可能达到0.1~0.2、直线导轨摩擦系数理论上在0.01至0.02之间，但实际应用中由于安装平行度，为消除间隙采取的预紧，回珠器曲线失真(在高速时体现)，内外滚道一致性等因素不可控性太强。

常常大于理论值很多。

建议按照0.15核算。

直线导轨摩擦系数的计算式中：L：额定寿命.km；C：基本额定动负荷，kN；PC：计算负荷，LN；FH：硬度系数；FT：温度系数；FC：接触系数，FW：负荷系数。

定位精度高运用HIWIN直线导轨作为线性扶引时，因为直线导轨的摩擦方法为滚动摩擦，不只摩擦系数降低至滑动扶引的1/50,投影机出租，动摩擦力与静摩擦力的差距亦变得很小。

因而当床台运转时，不会有打滑的景象发作，可到达m级的定位精度。

磨耗少能长工夫维持精度传统的滑动扶引，无可防止的会因油腻逆流效果形成平台活动精度不良，且因活动时光滑不充沛，招致运转轨道接触面的磨损，严峻影响精度。

而滚动扶引的磨耗十分小，故机台能长工夫维持精度。

合用高速活动且大幅降低机台所需驱动马力因为HIWIN直线导轨挪动时摩擦力十分小，只需较小动力便能让床台运转，尤其是在床台的任务方法为常常性往复运转时，更能分明降低机台电力损耗量。

上银导轨又称精密滚动直线导轨副、滑轨、线性导轨、线性滑轨、滚动导轨，用于高进度的平行度的直线往复运动场合，额定负载比直线轴承高，有一定的扭矩，高负载仍能高精度的直线运动。

上银导轨是算是滑动到贵重改良体，直线导轨摩擦阻力与滑动导轨相比可减小到原来的1/20-1/40他利用滚动方式代替了滑动的方式，尤其是静摩擦非常小，与动摩擦几乎没有差异，即使在微量进给时也不会有空转打滑的现象，可实现超微米级的行走精度。

上银导轨的摩擦阻力随着负荷大小、预压力与润滑剂黏度等的不同而变化。

直线导轨滑块规格参数在我们的日常生活中，直线导轨滑块可是个小明星，嘿，别小看它，虽然名字听上去有些高大上，但其实它就是个默默奉献的家伙。

想象一下，滑块就像是一位勤勤恳恳的搬运工，默默地在各个机器里工作，推动着我们的生活。

无论是在工业生产中，还是在我们身边的各类设备里，它都能发挥不可或缺的作用。

可别说它只是个简单的东西，滑块其实还有不少讲究呢，规格参数就像它的身份证，透露着它的能力和适用场合。

你知道吗？在选择滑块的时候，咱们得考虑很多方面，比如说它的尺寸、载重能力，还有材料等，这些都直接影响到它的表现。

想象一下，如果你在一个大型的生产车间，机器轰鸣，工人们忙碌，滑块就像舞台上的演员，得精准地完成自己的角色。

规格参数在这里就显得尤为重要，尺寸不对，载重不够，真是要闹笑话了。

就好比你穿了一双不合脚的鞋，走路都得小心翼翼，稍不注意就摔一跤。

所以，选对滑块，真的能省心不少。

你可能会问，什么材质好呢？哈哈，铝合金、塑料、钢材，各有各的优缺点。

铝合金轻便，塑料抗腐蚀，钢材结实，选的时候可得仔细斟酌哦，毕竟不是所有的场合都适合“抱佛脚”。

再说说滑块的载重能力，这可是关键中的关键。

想象一下，一个滑块能承受的重量就像是它的体力，太重了，它可受不了，反倒容易出现问题。

这就像是你请朋友帮忙搬家，结果对方说：“我顶不住啊！”所以，了解滑块的极限，真是大大提升了工作的安全性。

你看，那些在高速运动中的机械，滑块的表现可不容小觑。

要是滑块出问题，后果可就不堪设想，生产线停摆，损失可就大了去。

大家可能会觉得，选滑块的工作似乎有点儿繁琐，其实这就是我们生活中的小细节。

细节决定成败嘛，俗话说得好。

再聊聊滑块的应用范围吧，嘿，真是五花八门。

你可能没想到，这小家伙竟然能在各行各业都大显身手。

无论是机械手臂，还是自动化生产线，甚至家里的打印机，滑块都是不可或缺的一部分。

它就像是隐形的推手，让整个系统运转得更加流畅。

现在的科技进步也让滑块的性能不断提升，智能化的产品层出不穷，甚至还有带有自润滑功能的滑块，简直就是懒人的福音。

凡一商城国内最大的上银产品交易平台供应上银导轨MGN15C上银微型导轨MGN15C体积小,轻量化,特别适合小型化设备使用滑块,滑轨材质为不锈钢,台湾上银的微型导轨MGN7C-MGN15C等,均采用不锈钢材质,包括其钢珠,保持器等,可以防腐蚀,防锈等特点MGN15C上银直线导轨MGN15C的钢珠保持架设计,在允许下具备互换性！MG系列－两列式轻负荷小型线性滑轨用途：小型化设备,医疗设备,IC制造设备,X-Y工作台型号:MGN07MC MGN09MC MGN12MC MGN15MC MGN07MH MGN09MH MGN12MH MGN15MH MGW07MC MGW09MC MGW12MC MGW15MC MGW07MH MGW09MH MGW12MH MGW15MHMGN系列特性：体积小,轻量化,特别适合小型化设备使用。

滑块,滑轨材质提供不锈钢及合金钢两种。

不锈钢材质之线性滑轨,包含滑块,滑轨及其它金属配件如钢珠,保持器等,皆使用不锈钢材质。

具备防锈特性。

采用歌德型四点接触设计,可承受各方向负荷, 钢性强,精度高特性。

有钢珠保持器设计,在精度允许下具备互换性。

MGW系列特性：加宽滑轨之设计大幅提升力矩负荷能力,可单轴使用。

歌德型四点接触设计,可承受各种方向之负荷并具备高钢性之特点。

滑块装有微小型保持钢丝,取下滑块钢珠也不会脱落。

滑轨,滑块及所有金属配件均采用不锈钢材质,具抗腐蚀之特性用途：印表机,机器手臂,电子仪器设备,半导体设备,自动化设备HIWIN 自润式（E1系列）线性滑轨特性：自动给油润滑,无需其他润滑机构,维护保养容易,提高环境清洁度,节省润滑油使用量用途：半导体设备,自动化设备,精密量测仪器HIWIN 金属端盖式线性滑轨特性：耐热,耐冷性极佳,使用环境温度可达150°C用途：焊接机器,半导体设备,玻璃生产设备,热处理设备高温环境。

上银滚珠丝杠详细参数以及常见技术问题（中）来源:Hiwin滚珠丝杠官网作者:hiwin滚珠丝杠时间:2010-01-15 15:40 我要投稿上银滚珠丝杠常用的油嘴及接头有哪些？公制有M6、M8*1P，英制则为1/8"PT。

B. 设计考虑因素：1.空间考量。

2.注油位置最好于法兰上方或上方45度角位置，以提供注油的最好效果（油品可以由于重力而进入螺母内部）。

上银滚珠丝杠应该选用什么样的润滑油脂？一般建议以轴承润滑油为滚珠丝杠之润滑油，如要使用油脂则建议以锂皂基的油脂。

油品的黏度选用是依操作速度、工作温度及负荷的情形来做选择。

高速时，建议使用的润滑油为40℃时的黏度指数范围32～68 cSt (ISO VG 32～68)(DIN 51519)。

低速时，建议使用的润滑油为40℃时的黏度指数范围在90 cSt (ISO VG 90)以上。

用于高速且重负载的时后，必须以强制冷却来降低温度，且可藉由中空丝杠通入冷却油或水来达到冷却效果。

什么是滚珠丝杠的预压？机器精度要求高，而机器的背隙上限值小的时侯（如配合直线导轨使用可以使机器的反向运动背隙接近于零）。

优点：消除背隙；消除背隙可使机械传动的精度更为稳定，且机械传动结构的刚性提高。

缺点：降低机械效率，预压若过大会产生温升问题及寿命降低，所以滚珠丝杠的预压必须设定在一合理范围内。

滚珠丝杠的螺杆，螺母，钢珠，的硬度分别是多少？研磨级丝杠、螺母：58~62HRC转造级丝杠、螺母：56~62HRC钢珠：62~66HRC上银滚珠丝杠的螺母是什么材质的？滚珠丝杠之螺母材质一般是使用SCM415H、SCM420H、SNCM220等低碳合金钢（参照下表）。

特性低碳合金钢适合使用渗碳淬火的热处理硬化方式，使材料具有良好的表面硬度及表面耐磨耗性，滚珠丝杠因此具有良好的使用寿命；同时由于材料的心部未麻田散铁化而保持变韧铁组织，抗拉强度高而韧性强。

线性马达和滚珠丝杠再使用过程当中有什么差别？线性马达采用直接驱动的方式，可以减少定位系统的零件数目，降低机构复杂度，提高可靠度。

直线滑块尺寸参数
直线滑块的尺寸参数包括：
1.滑块长度：是指直线滑块在导轨上的有效工作长度，通常以毫米
（mm）为单位。

根据具体应用需求和工作空间限制，可以选择不同长度的滑块。

2.滑块宽度：是指直线滑块在垂直于导轨方向上的宽度，也即其横
截面宽度。

宽度决定了直线滑块在侧向受力时的稳定性和承载能力。

3.滑块高度：是指直线滑块在垂直于导轨方向上的高度，也即其横
截面高度。

高度决定了直线滑块在上下方向上的稳定性和承载能力。

以上信息仅供参考，建议咨询专业人士获取更准确的信息。
