住宅户内强弱电点位配置表

2022年12月《住宅精装机电点位设计标准》成果手册分1700mm1、设置要求：可视对讲室内机器设置于入户玄关处墙面，一键总开关和玄关灯开关设置于入户玄关门口侧；可视对讲室内机、一键总开、玄关灯开关设置于同面墙并排布置时，由门口向内顺序依次为一键总开、玄关灯开关、可视对讲室内机，开关侧边宜距门口150mm。

2、设置高度：可视对讲室内机底边距地1300mm、、玄关灯开关底边距（电气点位标高指底边距装饰完成地开关/插座电源热水点冷水点1、设置要求：强电配电箱设置首选玄关处，条件不具备时设置在客厅、餐厅、走道墙面，禁止设置在卧室、储藏室、书房等功能性房间；型电源接线盒，玄关2、设置高度：强电配电箱底边距地1600mm、手1700mm、玄关台面插座（电气点位标高指底边距装饰开关/插座电源热水点冷水点1、设置要求：电视电源插座和电视接口插座设置电视背景墙面，位于电视机居中位置，网络接口、路由器、机顶盒电源插座设置电视背景墙面，位于电视柜居中位置；强弱电插座间距2、设置高度：电视电源插座底边距地850mm、850mm、网络接口插座底、路由器和机顶盒电源插座底边距（电气点位标高指底边距装饰完成地开关/插座电源热水点冷水点1、设置要求：沙发两侧台灯电源插座插座位于电设置沙发两侧，网络电话双口插座设置沙发一侧靠近内侧，餐桌电源插座设置餐桌下方；照明开关按灯具控制关系就近墙面设置。

2、设置高度：台灯电源插座底边距地300mm、300mm、餐桌电源插、照明开关底边距地1300mm（电气点位标高指底边距装饰完成地面）。

开关/插座电源热水点冷水点1、设置要求：照明开关按灯具控制关系就近墙面设置，夜灯电源插座设置于开关正下方；开2、设置高度：照明开关底边距地1300mm、夜灯（电气点位标高指底边开关/插座电源热水点冷水点1、设置要求：厨房油烟机电源插座应设于烟脖后侧墙面，位于烟机烟脖中心位置。

2、设置高度：油烟机电源插座底边距地2150mm（电气点位标高指底边距装饰完成地面）。

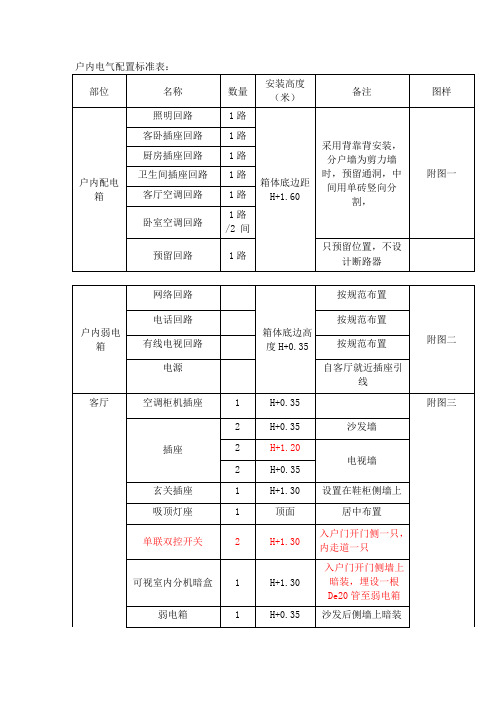

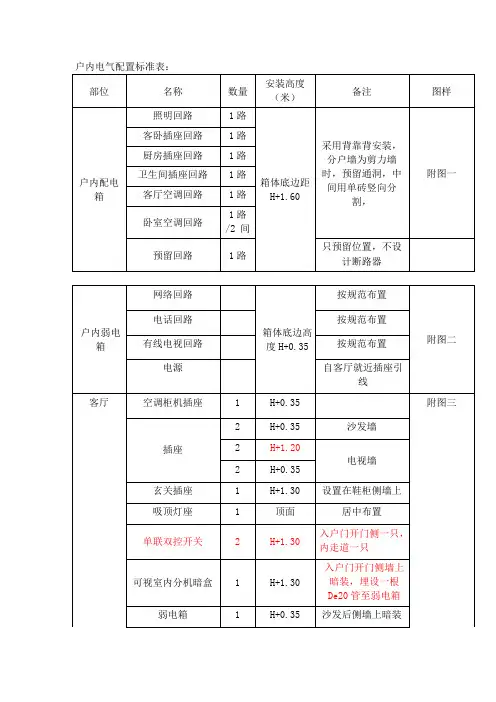

户内电气配置标准表：
2、室内开关线盒均距门垛或者相邻墙阴角150mm。

附图
备注：
1、入户配电箱采用背靠背安装，箱体厚度采用75mm；
2、如该处为剪力墙，则配电箱洞上沿扩大50mm，下沿扩大100mm预留；
3、图例为标准位置尺寸，如该处存在剪力墙暗柱，可根据结构进行适当调整，但配电箱不
得超过入户门内侧2米范围。

备注：
1、分户墙为砌体，弱电箱位置按照图示设置；
2、分户墙为剪力墙：弱电箱距墙距离可根据剪力墙长度做相应调整，其中需保
证两个弱电箱均安放在沙发背后。

备注：
1、阳台开关与空调室内机相向布置，不得布置在一处。

2、电视墙侧电源插座相邻边到边间距为50mm；
备注：
1、紧急按钮与床头照明开关的间距H=2400mm（1.8米宽床），H=2100mm（1.5米宽床）；
2、紧急按钮及床头照明开关下方的插座与其保持水平位置一致。

备注：
1、顶灯开关设置在卫生间门外侧墙上，距门边或阴角150mm；
2、浴霸线盒设置在卫生间门内侧墙上，距离H=150mm，如该处由剪力墙和砌体
混搭而成，H可进行相应调整，满足剪力墙上预留洞的结构需要；
室内配水点高度：。

新房装修必备：11张图详解全屋99处水电点位，年薪50w设计师分享装修真是件麻烦事！不说装修公司故意设下的坑，光是水电改造时，各种杂七杂八的水电点位，很容易就搞错了，走错一步，再怎么后悔都来不及，看着辛苦赚的血汗钱，就这样砸了出去！所以装修之前，就一定要搞懂！一位多年业内经验的设计师，给大家总结了一份全屋水电点位大全，准备装修业主，拿去参考一下！1.玄关弱电箱：30cm，强电箱：170cm，入户插座：130cm，小夜灯：30cm。

2.客厅双控开关：130cm，沙发两侧插座：30cm，空调插座：200cm。

净化器插座：50cm，立式空调插座：50cm，电视音响等插座及接口：40cm。

3.卧室双联双控开关：130cm，床头开关：70cm，衣柜内置插座：130cm。

梳妆台插座：90cm，书桌插座及网线接口：30cm，照明开关：130cm。

4.厨房冰箱插座：50cm，厨房灶具等电器插座：台面以上30cm，内置洗碗机或者烤箱：40cm，垃圾处理器/小厨宝等：50cm，吸油烟机插座：220cm。

5.餐厅咖啡机/烧水壶：台面以上20cm，冰箱插座：50cm，餐桌下方可以安装地插。

6.卫生间热水器插座：200cm，智能马桶插座：40cm，镜前灯插座：洗手台以上30cm，洗衣机插座：130cm。

7.卫生间出水口淋浴混水器/水龙头：100cm-120cm，洗衣机出水口：120cm。

马桶给水口：20cm，马桶中心：25cm，拖把池：20cm。

8.厨房出水口电热水器：160cm-180cm，水槽：45cm-55cm。

1、保障6、对于有明确定义用途的房间（如书房、儿童房、棋牌室等）、经室内专业确认后，按实际使用布置点位、否则统一按次卧室配置。

2、相同位置既有强电插座又有弱电插座的，需并齐安装，底边齐平，定位尺寸应整体考虑。

3、房间灯具选型以室内专业为准，本表定义的为灯位、即底盒：灯开关在门边的、面板中心距门框尺寸统一为150mm。

4、公寓型产品（大单间），按主卧标准设置，有书桌、工作台位置的、且经室内确认后，该局部位置根据需要增加相关插座。

5、对于无工作阳台且洗衣机、热水器设于入户花园的户型，入户花园的点位则需要根据工作阳台适当调整，相对标准不变。

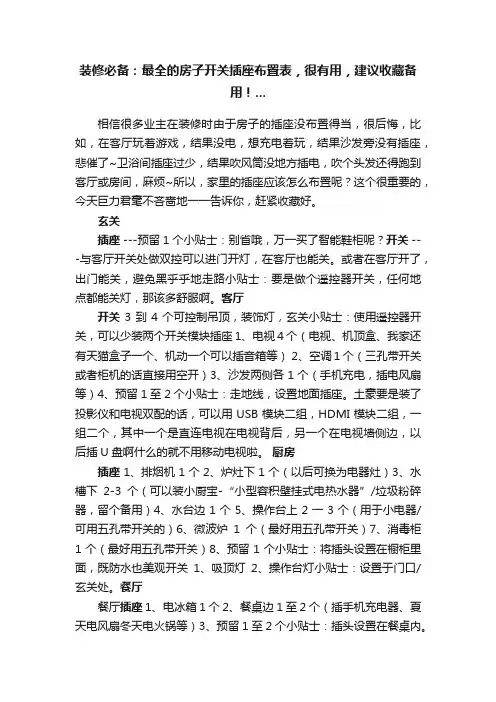

装修必备：最全的房子开关插座布置表，很有用，建议收藏备用！...相信很多业主在装修时由于房子的插座没布置得当，很后悔，比如，在客厅玩着游戏，结果没电，想充电着玩，结果沙发旁没有插座，悲催了~卫浴间插座过少，结果吹风筒没地方插电，吹个头发还得跑到客厅或房间，麻烦~所以，家里的插座应该怎么布置呢？这个很重要的，今天巨力君毫不吝啬地一一告诉你，赶紧收藏好。

玄关插座 ---预留1个小贴士：别省哦，万一买了智能鞋柜呢？开关 ---与客厅开关处做双控可以进门开灯，在客厅也能关。

或者在客厅开了，出门能关，避免黑乎乎地走路小贴士：要是做个遥控器开关，任何地点都能关灯，那该多舒服啊。

客厅开关3到4个可控制吊顶，装饰灯，玄关小贴士：使用遥控器开关，可以少装两个开关模块插座1、电视4个（电视、机顶盒、我家还有天猫盒子一个、机动一个可以插音箱等） 2、空调1个（三孔带开关或者柜机的话直接用空开）3、沙发两侧各1个（手机充电，插电风扇等）4、预留1至2个小贴士：走地线，设置地面插座。

土豪要是装了投影仪和电视双配的话，可以用USB模块二组，HDMI模块二组，一组二个，其中一个是直连电视在电视背后，另一个在电视墙侧边，以后插U盘啊什么的就不用移动电视啦。

厨房插座1、排烟机1个2、炉灶下1个（以后可换为电器灶）3、水槽下2-3个（可以装小厨宝-“小型容积壁挂式电热水器”/垃圾粉碎器，留个备用）4、水台边1个5、操作台上2一3个（用于小电器/可用五孔带开关的）6、微波炉1个（最好用五孔带开关）7、消毒柜1个（最好用五孔带开关）8、预留1个小贴士：将插头设置在橱柜里面，既防水也美观开关1、吸顶灯2、操作台灯小贴士：设置于门口/玄关处。

餐厅餐厅插座1、电冰箱1个2、餐桌边1至2个（插手机充电器、夏天电风扇冬天电火锅等）3、预留1至2个小贴士：插头设置在餐桌内。

开关1、吊灯双回路控制2、装饰效果灯小贴士：使用遥控与面板双开关。

卧室插座1、床头两边各1-2个（手机充电/床头灯）2、电视2-3个3、空调1个4、电脑2-3个5、预留1至2个小贴士：使用地线飘窗就能用插座了。

住户户内强弱电插座配置数量
1)普通楼盘数量
注：
1、客厅、主卧电视信号插座旁应布置两个电源插座；书房座位处应布置两个电源插座；
2、餐厅建筑专业应考虑饮水机的位置；
3、宽带网信号插座总数控制在3个，有书房时优先在书房内布置，设置在书房及次卧室，无书房时，应在主次卧室分别布置；
4、电视信号插座单身公寓为一个，一房一厅及两房两(一)厅为两个，三房两厅为3个，四房两厅为4个；
5、电话信号插座不超过3个，有书房时布置在客厅、书房、主人房，无书房时，应在客厅、主人房及次卧布置；
6、房间功能名称建筑专业要明确；
7、普通楼盘厨房不设排气扇插座；
8、单身公寓厨房仅设一个台面插座；
9、插座配置数量特殊情况下，可作适当增减。

10、卫生间应有排气扇插座，位置与建筑商定。

2)高端楼盘数量
注：1、客厅、主卧电视插座旁应布置两个电源插座；书房座位处应布置两个电源插座；2、餐厅建筑专业应考虑饮水机的位置；3、厨房台面电源插座应分两处布置；
4、宽带网信号插座每个房间均布置；主卧室带书房时，主卧室不设宽带网信号插座；
5、电话信号插座每个房间及主卧卫生间均布置；
6、电视信号插座:每个房间及主卧卫生间均布置；
7、插座配置数量特殊情况下，可作适当增减。

8、卫生间应有排气扇插座，位置与建筑商定。

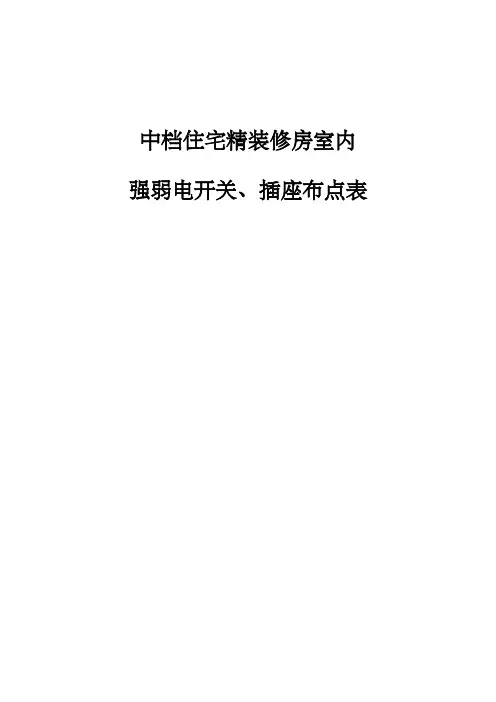

中档住宅精装修房室内强弱电开关、插座布点表说明:1、中产型布点表对应的精装修硬装标准为1000元、1200元、1500元/平米。

2、上表中未标数量的灯具、开关、插座为一个；部分弱电设备安装要求在上表中没有体现，详见《中南设计统一标准（弱电专业）》。

3、上表中灯具及其开关配置可根据实际需要调整，但应尽量采用多联开关，以减少开关数量。

4、卧室、老人房、儿童房、书房内床头开关高度为底边距地1.00米，进门处开关高度为底边距地1.30米。

5、当采用VRV等非分体式空调时，开关、插座布点表中空调插座取消；室外机电源应采用单独回路预留至室外机处，接线盒距地0.30米；室内机电源应在吊顶内预留接线盒至室内机接线处；空调系统按下表预留电源和温控开关，温控开关采用遥控器控制：6、如衣柜内需要电源，根据需要就近由灯具电源引来。

7、燃气热水器和热水循环泵插座只应在厨房或生活阳台选一处安装。

8、对讲机接线盒与其左右接线盒间距应为15厘米；空调室内机插座近边距墙边20厘米；红外感应报警探测器预埋盒近边距墙边30厘米，且不应和空调插座安装在同一面墙上；贴邻的普通开关、插座预埋盒近边间距离应为2厘米，带防溅盖板的应为5厘米。

9、装饰完成面比毛坯房地面高6厘米。

10、LED红外感应灯说明：LED红外感应灯内置三大功能模块，分别是红外线感应模块、光感应模块、延时开关模块。

在LED红外感应灯的这三大模块中，光感应模块首先检测光线的强度，决定是否将LED红外感应灯的各模块待命和锁定，有两种情况：一是白天或光线比较强时，光感应模块根据感应值锁定红外感应模块和延时开关模块。

二是晚上或光线比较暗时，光感应模块根据感应值，将红外感应模块和延时开关模块处于待命状态，这个时候，如果有人体进入灯具的感应范围内活动，红外感应模块将启动并检测到信号，信号触发延时开关模块开启LED红外感应灯；如果人持续的在其范围内活动，LED人体感应灯将常亮，当人离开其范围后，已无红外感应信号，延时开关在60秒的设定值内自动关闭LED红外感应灯，各个模块回到待命状态，等待下一个周期。
