管道(沟槽)开挖支护及方案目录一、编制依据及原则 1二、工程概况 1三、施工总体部署 13.1 施工准备 13.2 施工安排及方法 13.3、施工方案 1四、质量保证措施 1五、安全保证措施 1一、编制依据及原则1、《市政排水管渠工程质量检验评定标准》2、《给排水构筑物工程施工及验收规范》（GB50141-2008）3、《给排水管道工程施工及验收规范》（GB50268-2008）4、施工现场临时用电安全技术规范JGJ46-20055、城市道路养护技术规范CJJ36-20066、城市道路路基工程施工及验收规范CJJ44-917、市政排水工程质量检验评定标准CJJ3－908、建筑工程施工质量验收统一标准GB50300-20019、建筑安装工程质量检验评定统一标准GBJ300-8810、《城市道路路基工程施工验收规范》CJJ44-9111、建筑机械使用安全技术规程JGJ33-201212、建筑施工安全检查标准JGJ59-201113、建筑施工现场环境与卫生标准JGJ146-200414、本工程施工图纸及施工组织设计等文件二、工程概况本工程位于上关镇小街自然村，村内民房比较密集，巷道较深，其中五条主要巷道单线长均在200米左右，支线巷道弯道较多，设计污水管道安装DN200mm烯塑钢缠绕排水管长843米、DN300mm管长1443米、DN400mm管长175米，De160型PVC-U排水管1430米，φ700mm市政污水井98个，φ1000mm市政污水井33个，φ1000mm溢流井1个，路面恢复面积3785㎡。
本项目无地质勘察资料，经现场探坑揭露的土质情况，施工区内沟槽开挖土质类别为粘质砂土，且地下水较丰富，按照设计挖方深度小于3米的坡比按1:0.67放坡开挖，管槽底每面工作宽度为40cm，如两侧民房相距太近不能按设计放坡开挖，可采用直槽开挖，在沟槽开挖中必须采取适当的方法对沟壁进行支撑。
三、施工总体部署3.1 施工准备3.1.1、施工队伍进场后，先进行场地的整理，及时进行测量放线，准确放出管道布置的轴线和沟槽开挖的边线。
沟槽开挖及支护施工方案1. 引言沟槽开挖及支护是土木工程中常见的施工步骤之一，它主要用于埋设管道、电缆等地下设施，以及解决排水、排污问题。
本文将介绍沟槽开挖及支护的施工方案。
2. 施工前准备在进行沟槽开挖及支护施工之前，需要进行详细的施工前准备工作，包括但不限于以下方面：2.1 设计方案根据工程要求和土地条件，需要制定详细的设计方案，包括沟槽的尺寸、施工时序、支护结构等。
2.2 施工队伍确定施工队伍的组成和人员配备，包括项目经理、工程师、技术工人等。
2.3 施工设备和材料准备所需的施工设备和材料，如挖掘机、砂浆搅拌机、钢筋、钢板等。
2.4 周边环境检查对施工区域进行环境检查，确保施工过程中不会对周边环境和设施造成破坏。
3. 沟槽开挖施工步骤沟槽开挖是施工的第一步，下面是一般的沟槽开挖施工步骤：3.1 标定沟槽位置根据设计方案，在施工现场标定沟槽的位置和尺寸。
可以使用测量仪器和标线工具来确保开挖准确。
3.2 挖掘沟槽使用挖掘机等适当的工具进行沟槽的挖掘。
在挖掘过程中，注意遵守安全规范，确保挖掘的深度和宽度符合设计要求。
3.3 清理沟槽挖掘完成后，清理沟槽底部的泥土和石头，确保沟槽底部平整，无杂物。
3.4 进行沟槽支护在沟槽开挖完成后，需要进行支护工作，以防止沟槽塌方。
具体的支护方法根据设计方案确定，常见的支护方式包括钢板支护、锚杆支护等。
4. 沟槽支护施工步骤沟槽支护是沟槽开挖施工的重要环节，下面是一般的沟槽支护施工步骤：4.1 安装支护结构根据设计方案，安装预制的支护结构，如钢板、锚杆等。
4.2 固定支护结构对支护结构进行固定，使用螺栓、焊接等方法，确保支护结构稳固可靠。
4.3 处理支护缝隙在支护结构安装完毕后，对支护缝隙进行处理，如注浆、防水等，以确保支护结构的密闭性和稳定性。
4.4 质量检测对支护施工的质量进行检测，如支护结构的垂直度、水平度等，确保符合设计要求。
5. 安全措施在沟槽开挖及支护施工过程中，需要采取一系列的安全措施，以保障施工人员和周边环境的安全。
******排水管网完善二期工程Ⅱ标管道（沟槽）开挖支护工程专项方案**********有限公司2017年0月20日目录第一章编制依据 (3)第二章工程概况及水文地质条件 (4)1．工程概况 (4)2．水文地质条件 (5)3．工程地质条件 (5)第三章施工准备 (5)1、现场封闭 (5)2、现场出土口、运输道路布置和现场保洁 (6)3、测量控制网 (6)4、委托监测 (6)5、夜间施工照明布置 (6)6、组织管理 (6)7、物资器材准备 (6)8、钢板桩支护数量 (10)9、物资及施工机械配置 (11)第四章基坑（沟槽）开挖及支护施工流程及方法 (12)1、基坑（沟槽）工程概况和支护设计方案 (12)2、基坑支护施工步骤 (13)3、劳动力组织 (13)4 、钢板桩施工工艺要求 (14)5 、槽钢施工工艺要求 (16)6、巷道支护施工工艺要求 (16)7、钢板桩施打、拔除的施工控制措施 (17)8、钢板桩的拔除 (19)9、施工问题及处理 (19)10钢板桩支护施工质量控制重点分析及应对措施 (20)11质量保证措施 (21)二、基坑排水和防渗措施 (22)第五章基坑工程开挖监测要求 (23)1 监测概述 (23)2、基坑工程监测工作流程如下 (23)3、监测实施 (24)4、基坑监测项目预警值 (24)5 、基坑监测频率 (25)6、监测报告 (26)第六章与各方沟通、协调工作 (27)1、与建设单位间的协调工作 (27)2、与设计单位的协调工作 (27)3、与监理单位的协调工作 (27)4、与外界及周围居民的协调工作 (27)第七章工程施工管理网络 (28)1、项目部工程管理体制 (28)2、项目结构框图如下 (28)第八章主要劳动力配备 (29)1、土方施工 (29)2、基坑用电、排水 (30)第九章安全文明管理措施 (30)1、安全管理网络 (30)2、施工过程安全管理 (30)3、施工机械管理 (31)4、施工用电安全措施 (31)5、现场带班安全措施 (31)6、坑边堆载及挖土的控制措施 (33)7、其它施工安全措施 (33)8、基坑施工安全验收规定 (34)9、文明施工和环境保护措施 (34)第十章预防应急措施 (36)1 、深基坑施工的危险因素及预防措施 (36)2、深基坑施工应急措施 (37)第一章编制依据1、中国市政工程西北设计研究院有限公司设计的图纸；2、中国市政工程西北设计研究院有限公司、深圳市勘察研究院有限公司的《岩土工程勘察报告》；3、《建筑基坑支护技术规程》；（JGJ120-99）4、《建筑施工土石方工程安全技术规范》；、（JGJ180—2009）5、《建筑基坑工程监测技术规范》（GB50497—2009）；6《建筑边坡工程技术规范》、（GB50330-2002）；7、《建筑地基基础工程施工质量验收规范》(GB50202-2002)；8、《给水排水管道工程施工及验收规范》（GB50268—2008）；9、《混凝土结构工程施工质量验收规范》（GB50204—2002）。
沟槽开挖与支护专项施工方案一、项目背景在工程领域中，沟槽开挖与支护是一项关键的专项工程，涉及到土方开挖、支护结构设计和施工等方面。
为了确保施工过程安全、高效进行，需要制定细致的施工方案。
二、沟槽开挖2.1 土方开挖沟槽的开挖是整个工程的第一步，根据工程要求和设计要求，采用合适的土方开挖机械进行开挖，保证工程进度。
2.2 开挖顺序根据设计方案，确定合理的开挖顺序，避免因地质条件等因素引起的不可预料问题，保证开挖质量。
2.3 垃圾处理在开挖过程中，产生的垃圾需要及时清理和处理，以保持工地环境整洁，并减少对周围环境的影响。
三、支护设计3.1 支护结构选型根据实际情况和设计要求，选择适合的支护结构，包括边坡支护、挡墙支护等，确保支护效果和施工安全。
3.2 材料选用支护材料的选择应符合设计要求，具有一定的强度和抗压性能，确保支护结构的稳定性和耐久性。
3.3 施工工艺在支护施工过程中，应严格按照设计要求和施工规范进行操作，保证支护结构的施工质量。
四、施工安全4.1 安全防护施工现场应配备完善的安全设施，包括安全帽、安全绳等，确保施工人员安全进行作业。
4.2 安全培训施工前，对施工人员进行安全培训，提高施工人员的安全意识和应急处理能力，降低施工事故的发生率。
五、施工组织5.1 施工计划制定详细的施工计划，包括工期、进度安排等，合理安排施工流程，确保施工顺利进行。
5.2 施工协调各施工单位之间应加强协调配合，保持信息畅通，及时解决施工过程中出现的问题，提高施工效率。
六、总结沟槽开挖与支护专项施工方案是工程施工中的重要环节，通过合理的设计和施工组织，可以确保施工质量和安全。
各相关单位和人员应密切合作，严格遵守相关规范和要求，共同推动工程顺利进行。
沟槽开挖及支护施工方案1000字沟槽开挖及支护施工方案一、项目介绍本项目是针对某地区建设用地的水暖工程，需要对地下管道进行敷设，需要进行沟槽开挖以及支护施工。
本施工方案主要涉及到沟槽开挖的深度、局部土方开挖及支护形式、挖土顺序、掏槽方式、砌体支护及钢支撑形式、土方回填等方面。
二、沟槽开挖深度根据现场勘察及施工要求，该工程地下管道的埋深为1.5m，因此沟槽开挖深度为1.7m，沟宽为0.8m，其余各项参数如下：1、最大允许土质斜坡角度：30度。
2、最小覆土厚度：0.3米。
3、地面标高高程：11.8米。
三、局部土方开挖及支护形式1、水平机械开挖沟槽开挖采用履带挖掘机进行水平机械开挖。
挖掘机应按照开挖深度开挖，避免过深或过浅，切勿高度碰撞、切割管道和破坏周边建筑物及线缆等。
在开挖过程中注意掌握土质特性，遇到坚硬的岩石或石块等要及时停机进行处理避免造成设备和人员的危险。
开挖时要注意保证对周围建筑物的不损害，如距离住宅过近时应适当出幅宽及挖深，以保证沟槽的开挖的稳定性。
2、支撑方法当土方开挖深度大于1.0米时应进行支护。
根据现场情况，采用砖石质砌体加钢板框架形式进行支护，具体作法如下：（1）在沟底清理洁净后，放置一层200mm混凝土压实平整基础。
（2）在沟底混凝土基础上搭设砖石质砌体，每堆砌体之间设置钢板卡固定。
砌体浇筑时要求保证坍落度不低于12cm，且砂质混凝土中需掺入20mm左右的骨料，以确保砖石之间填充严实，不引起裂缝。
（3）在砖石质砌体外侧架设钢板框架，每个钢板间的间距不得大于600mm，并用钢丝扎紧，以形成一个坚固的支护框架。
3、安全措施（1）人员操作时必须穿好安全帽、安全鞋等防护用具，严禁裸露身体以及穿短袖短裤进入场地。
（2）严格按照施工工艺操作，并知晓操作方法以及相关的安全注意事项，当设备故障、操作失误等影响到安全时应立即停机，并及时向相关管理人员汇报。
（3）当施工人员因物品落入沟内，需要下去取回时，需确保施工区域已经封锁、设备停机，严格做好人员防护措施。
管道沟支护施工方案一、背景管道沟支护是指在管线沿线开挖沟槽时，为了保证施工安全和管道的正常运行，需要对沟槽进行支护，避免发生坍塌。
本文将详细介绍管道沟支护的施工方案，包括支护材料、施工步骤等内容。
二、支护材料1. 木方支护木方支护是一种常用的支护方式，通常使用钢筋和木板组成框架，固定在沟槽两侧，起到支撑作用。
木方支护施工简单，成本低廉，适用于中小型管道施工。
2. 钢板支护钢板支护采用钢板作为支护结构，通常使用挖掘机横向夹钢板的方式，将钢板固定在沟槽两侧，起到支撑和固定的作用。
钢板支护具有较强的承载能力，适用于大型管道施工。
3. 桩柱支护桩柱支护采用桩柱或桩墙作为支护结构，使用挖掘机或打桩机将桩柱嵌入土壤中，形成一道坚固的支撑墙。
桩柱支护具有较强的抗压能力和稳定性，适用于在土壤条件复杂或要求较高支护强度的情况下。
三、施工步骤1. 现场测量在进行管道沟支护施工前，需要进行现场测量，确定沟槽的长度、宽度和深度，以及施工环境和地质情况，为后续施工提供准确的基础数据。
2. 确定支护方案根据现场测量结果和管道特点，选择合适的支护材料和支护方式，设计支护方案，并制定详细的施工计划。
3. 开挖沟槽按照设计要求和支护方案，在管道沿线开挖沟槽，保持沟槽的平整度和纵横坡，确保施工质量。
4. 安装支护结构根据支护方案，在沟槽两侧安装相应的支护结构，保证支护的牢固性和稳定性。
5. 检查验收施工完成后，对支护结构进行检查验收，确保支护效果符合设计要求，无安全隐患。
四、总结管道沟支护施工是管道工程中不可或缺的环节，正确的支护方案和施工步骤能够有效保障管道的安全运行和施工进度。
通过本文的介绍，相信读者对管道沟支护施工方案有了更深入的了解，希望能对相关工程实践提供一定的参考和指导。

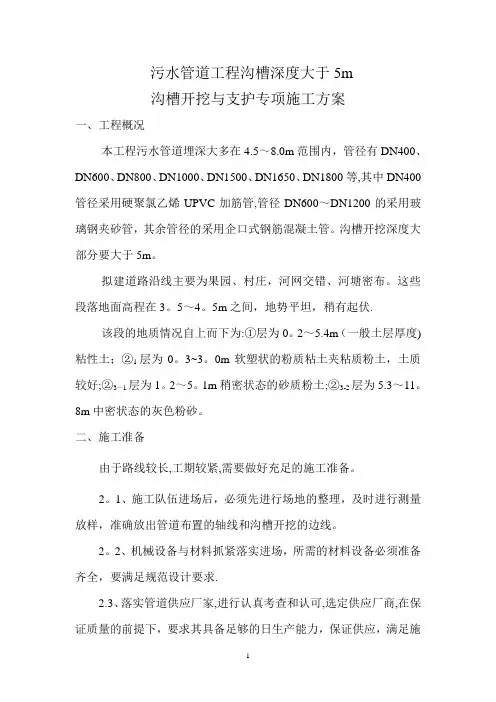

污水管道工程沟槽深度大于5m沟槽开挖与支护专项施工方案一、工程概况本工程污水管道埋深大多在4.5～8.0m范围内，管径有DN400、DN600、DN800、DN1000、DN1500、DN1650、DN1800等,其中DN400管径采用硬聚氯乙烯UPVC加筋管,管径DN600～DN1200的采用玻璃钢夹砂管，其余管径的采用企口式钢筋混凝土管。
沟槽开挖深度大部分要大于5m。
拟建道路沿线主要为果园、村庄，河网交错、河塘密布。
这些段落地面高程在3。
5～4。
5m之间，地势平坦，稍有起伏.该段的地质情况自上而下为:①层为0。
2～5.4m（一般土层厚度)粘性土；②1层为0。
3~3。
0m软塑状的粉质粘土夹粘质粉土，土质较好;②3层为1。
2～5。
1m稍密状态的砂质粉土;②3-2层为5.3～11。
—18m中密状态的灰色粉砂。
二、施工准备由于路线较长,工期较紧,需要做好充足的施工准备。
2。
1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。
2。
2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求.2.3、落实管道供应厂家,进行认真考查和认可,选定供应厂商,在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。
2。
4、管道施工前进行认真的技术质量安全交底，分工明确,责任到人。
三、施工安排及方法总说明对于埋深很深的污水管道的施工,采用上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土(粘性土）挖除一层（2.0m 左右），有效降低沟槽深度，然后进行井点降水，打设钢板桩，再开挖沟槽，采用2～3道顶撑支护,铺设管道。
四、施工方案4.1、污水管道施工工艺流程测量放线→第一次土方开挖→布置井点降水→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→污水井施工→磅水（闭水)试验→管道坞膀→沟槽回填4.2、测量放线根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。
沟槽开挖及支护施工方案1. 引言沟槽开挖及支护施工是建筑工程中常见的一项工作，其目的是为了开挖土方并保证开挖面的稳定。
本文档将介绍沟槽开挖及支护施工的方案，包括开挖方法、支护材料选择和施工流程等。
2. 开挖方法沟槽的开挖方法根据具体情况而定，常见的开挖方法有手工开挖、机械开挖和爆破开挖等。
以下是各种开挖方法的特点和适用情况：2.1 手工开挖手工开挖是一种较为常见的开挖方法，适用于开挖较小且形状复杂的沟槽。
其优点是操作简单、成本低，但工作效率较低，适用于对周围环境要求较高的区域。
2.2 机械开挖机械开挖是一种高效、快速的开挖方法，适用于大型沟槽的开挖。
常见的机械开挖设备包括挖掘机、推土机等，可以根据工程需要选择合适的设备进行开挖。
2.3 爆破开挖爆破开挖是一种开挖大型沟槽的快速方法，适用于对周围环境要求不高的区域。
爆破开挖需要专业的爆破工程师进行设计和操作，安全措施和监控十分重要。
3. 支护施工方案在沟槽开挖过程中，为保证开挖面的稳定和确保工人的安全，需要进行支护施工。
下面是几种常见的支护材料和施工方案：3.1 钢支撑钢支撑是一种常见的支护材料，由钢管和钢板组成。
在施工过程中，根据沟槽的深度和宽度选择合适尺寸的钢管和钢板进行安装，以支撑土方，防止塌方。
3.2 混凝土墙支护对于较大的沟槽，可以采用混凝土墙进行支护。
施工过程中先进行基坑开挖，然后在开挖面的两侧搭设模板，浇筑混凝土墙来支撑土方。
3.3 土钉支护土钉支护是一种利用钢筋混凝土土钉来支撑土方的方法。
在施工过程中，通过在开挖面上钻孔，插入土钉，并使用胶结材料进行固定，来增强土方的稳定性。
3.4 喷射混凝土支护喷射混凝土支护是一种在开挖面上喷射混凝土进行支护的方法。
这种支护方法适用于较大深度和宽度的沟槽，可以快速、有效地支护土方。
4. 施工流程根据以上开挖方法和支护方案的特点，可以总结出一般的施工流程如下：1.确定沟槽的开挖方法和支护方案。
2.针对具体情况，选择合适的施工设备。

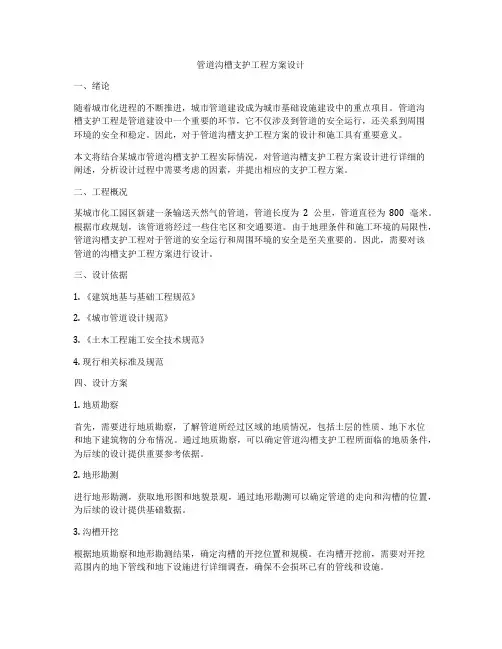

管道沟槽支护工程方案设计一、绪论随着城市化进程的不断推进，城市管道建设成为城市基础设施建设中的重点项目。
管道沟槽支护工程是管道建设中一个重要的环节，它不仅涉及到管道的安全运行，还关系到周围环境的安全和稳定。
因此，对于管道沟槽支护工程方案的设计和施工具有重要意义。
本文将结合某城市管道沟槽支护工程实际情况，对管道沟槽支护工程方案设计进行详细的阐述，分析设计过程中需要考虑的因素，并提出相应的支护工程方案。
二、工程概况某城市化工园区新建一条输送天然气的管道，管道长度为2公里，管道直径为800毫米。
根据市政规划，该管道将经过一些住宅区和交通要道。
由于地理条件和施工环境的局限性，管道沟槽支护工程对于管道的安全运行和周围环境的安全是至关重要的。
因此，需要对该管道的沟槽支护工程方案进行设计。
三、设计依据1. 《建筑地基与基础工程规范》2. 《城市管道设计规范》3. 《土木工程施工安全技术规范》4. 现行相关标准及规范四、设计方案1. 地质勘察首先，需要进行地质勘察，了解管道所经过区域的地质情况，包括土层的性质、地下水位和地下建筑物的分布情况。
通过地质勘察，可以确定管道沟槽支护工程所面临的地质条件，为后续的设计提供重要参考依据。
2. 地形勘测进行地形勘测，获取地形图和地貌景观，通过地形勘测可以确定管道的走向和沟槽的位置，为后续的设计提供基础数据。
3. 沟槽开挖根据地质勘察和地形勘测结果，确定沟槽的开挖位置和规模。
在沟槽开挖前，需要对开挖范围内的地下管线和地下设施进行详细调查，确保不会损坏已有的管线和设施。
4. 支护结构设计根据地质情况和沟槽开挖的深度，确定沟槽的支护结构。
一般情况下，沟槽支护结构采用钢支撑和混凝土支撑相结合的形式，以确保对沟槽的支护能力。
5. 施工方法确定沟槽支护的施工方法，包括支撑结构的安装、混凝土浇筑和管道安装等工序。
在施工过程中，需要对施工现场进行严格管理，确保施工安全。
6. 施工安全措施针对沟槽支护工程施工过程中可能存在的安全隐患，制定相应的施工安全措施，确保施工过程中的安全。
管沟开挖支护方案范本根据地质情况和施工现场，本工程污水管沟地质情况复杂，特别在纬二路K2+___处，深达___米，开挖较深，土质情况复杂，大部分为处流砂层，沟顶余土量过多，为了保证工程质量，杜绝安全隐患，特制定此方案。
一、管沟开挖开挖前，应先清除25cm的表面耕植土。
应调查地下有无管线。
对挖出的适用材料，应用于回填。
采用自上而下分段跳槽二次分层开挖法。
严禁无序大开挖。
边坡工程的临时性排水措施应满足暴雨和施工用水的排放要求。
边坡开挖应及时按设计实施支护，避免长期裸露，降低边坡稳定性。
管沟的开挖宽度依据GB50268-97规范施工。
然后把管沟的宽度及放坡的宽度用白灰洒出，开挖采用反铲挖掘机开挖，边退边挖，挖止高于设计标高20cm，其预留的20cm由人工挖除（挖除时先制作两个龙门架，按其设计高程在龙门架中心点绑好线绳以便控制其开挖高程）。
开挖注意事项：开挖不扰动天然地基或地基处理符合设计要求。
开挖的余土量应离管沟沟边___米以外。
槽壁平整，挖方深度在___米以内时，边坡坡比1：0.50。
挖方深度在3--___米时，边坡坡比1：0.75。
沟槽中心线每侧的净宽不应小于管道槽底部开挖宽度的一半。
槽底高程允许偏差：开挖土方时为：___mm，开挖石方时应为：＋___mm－___mm。
二、沟槽支撑1、采用水平式支撑。
支撑材料选用木材，圆钢管。
①、水平支撑采用疏支撑，撑板厚度不宜小于___m，长度不宜大于___m，每间隔___m设设一支撑段。
②、垂直方向支撑板间隔为___m。
③、横档采用￠35撑杆，间距为___m。
2、在软土或其他不稳定土层中采用撑板支撑时，开始支撑的开挖沟槽深度不得超过___m，以后开挖与支撑交替进行，每次交替的深度面为0.4--___m。
3、撑板的___应于沟槽壁紧贴，当应有空隙时应填实。
4、支撑应经常检查。
当发现支撑有弯曲，松动，移位等迹象时，应及时处理。
5、上下沟槽应上设安全梯，不得攀登支撑。
******排水管网完善二期工程Ⅱ标管道（沟槽）开挖支护工程专项方案**********2017年0月20日目录第一章编制依据 (3)第二章工程概况及水文地质条件 (4)1．工程概况 (4)2．水文地质条件 (5)3．工程地质条件 (5)第三章施工准备 (5)1、现场封闭 (5)2、现场出土口、运输道路布置和现场保洁 (6)3、测量控制网 (6)4、委托监测 (6)5、夜间施工照明布置 (6)6、组织管理 (6)7、物资器材准备 (6)8、钢板桩支护数量 (10)9、物资及施工机械配置 (11)第四章基坑（沟槽）开挖及支护施工流程及方法 (12)1、基坑（沟槽）工程概况和支护设计方案 (12)2、基坑支护施工步骤 (13)3、劳动力组织 (13)4 、钢板桩施工工艺要求 (13)5 、槽钢施工工艺要求 (16)6、巷道支护施工工艺要求 (16)7、钢板桩施打、拔除的施工控制措施 (17)8、钢板桩的拔除 (18)9、施工问题及处理 (19)10钢板桩支护施工质量控制重点分析及应对措施 (20)11质量保证措施 (21)二、基坑排水和防渗措施 (22)第五章基坑工程开挖监测要求 (23)1 监测概述 (23)2、基坑工程监测工作流程如下 (23)3、监测实施 (23)4、基坑监测项目预警值 (24)5 、基坑监测频率 (25)6、监测报告 (26)第六章与各方沟通、协调工作 (26)1、与建设单位间的协调工作 (27)2、与设计单位的协调工作 (27)3、与监理单位的协调工作 (27)4、与外界及周围居民的协调工作 (27)第七章工程施工管理网络 (27)1、项目部工程管理体制 (27)2、项目结构框图如下 (28)第八章主要劳动力配备 (29)1、土方施工 (29)2、基坑用电、排水 (30)第九章安全文明管理措施 (30)1、安全管理网络 (30)2、施工过程安全管理 (30)3、施工机械管理 (31)4、施工用电安全措施 (31)5、现场带班安全措施 (31)6、坑边堆载及挖土的控制措施 (32)7、其它施工安全措施 (33)8、基坑施工安全验收规定 (34)9、文明施工和环境保护措施 (34)第十章预防应急措施 (36)1 、深基坑施工的危险因素及预防措施 (36)2、深基坑施工应急措施 (37)第一章编制依据1、中国市政工程西北设计研究院设计的图纸；2、中国市政工程西北设计研究院、市勘察研究院的《岩土工程勘察报告》；3、《建筑基坑支护技术规程》；（JGJ120-99）4、《建筑施工土石方工程安全技术规》；、（JGJ180—2009）5、《建筑基坑工程监测技术规》（GB50497—2009）；6《建筑边坡工程技术规》、（GB50330-2002）；7、《建筑地基基础工程施工质量验收规》(GB50202-2002)；8、《给水排水管道工程施工及验收规》（GB50268—2008）；9、《混凝土结构工程施工质量验收规》（GB50204—2002）。
10、建质[2009]87号《危险性较大的分部分项工程安全管理办法》；第二章工程概况及水文地质条件1．工程概况1.1市坪山新区坪山河流域排水管网完善工程主要围为坪山河流域坪山街道部分之社区的建成区围，片区有汤坑啥片区、石井片区等，工程在各社区主要干道布设污水干管、并在部分成熟的社区进行整个排水系统的完善，包括巷道排水管道的敷设，管道管径为DN400-DN800的污水管、污水检查井、截流井和闸门井等组成，污水干管的埋设深度为3米～5米，拟采用支护开挖、顶管施工及拖管施工等诸多方式进行施工，并进行原有管道清淤。
工程总投资：13710万元；总工期：300天，其中基坑施工总工期约8个月；本工程排水管道明挖的施工是本工程的核心，其施工的容包含：现状雨、污管道的拆除与新建等，由于本工程的地质及施工环境的限制，周围是建成的市政道路及房屋，必须对明开挖的管沟进行钢板桩支护。
其本工程钢板桩支护所用槽钢桩约4300T；约用钢板桩13000T，钢板桩使用数量巨大。
1.2 参建单位信息建设单位：市坪山新区建设管理服务中心监理单位：市霍克建设监理设计单位：中国市政工程西北设计研究院施工单位：市建工集团股份勘察单位：市勘察研究院2．水文地质条件2.1该施工围地下水为表层滞水、孔隙潜水，稳定水位为0.6-3.2m, 3．工程地质条件根据岩土工程勘察报告和现场基坑局部开挖情况，该场地地基土在钻探深度自上而下依次叙述如下表3.1：工程地质情况一览表表3.1第三章施工准备1、现场封闭对基坑（沟槽）外围要设置围挡，并在道路出入口位置设置门卫和相关警示牌。
对无法设置围档的区域，应设置封闭型的轻质材料围档或采用防护栏杆防护，若采用防护栏杆防护的，应涂刷红白相间的警戒色，挂设警示和禁令标志牌，并采用2000目安全网进行围护；对污水管道基坑（沟槽）位于主车道上，要做好交通疏解方案，报有关部门审批。
2、现场出土口、运输道路布置和现场保洁土方开挖和运输之前必须将现场各个出土口至基坑边线的运土和运料车道进行硬化，出土口与市政道路交界处设置水冲轮胎设施，派专人对进出土方车辆进行清洗。
开挖前与相应单位协商，办理好运土、堆土的相关手续。
3、测量控制网设置控制轴线和水平基准点。
开挖前应准确定位建筑物轴线、坑口线、坑底线、台阶线和底板边线。
基坑开挖围所有轴线桩、水准点都要引出机械施工活动区以外和围墙上，并设置涂红A漆的钢管支架加以保护。
4、委托监测4.1根据设计图纸要求，联系建设方确定受委托的第三方监测单位，具体监测要求见本方案“第五章、基坑工程开挖监测要求”。
5、夜间施工照明布置在工程四周设置若干盏3.5KW的照明灯，用于夜间施工照明，按照基坑开挖的流程，在基坑周围依次设置若干照明灯，确保挖土方开挖在夜间施工时的照明要求，并派专职电工值班。
6、组织管理组织并配备土方工程所需各专业技术人员、管理人员和技术工人，制定完整的技术岗位责任制和质量、安全管理网络体系。
熟悉图纸，做好施工、安全技术交底。
7、物资器材准备排水管主要工程量如下：8、钢板桩支护数量本工程位于社区及机动车道上，工程开挖深度2-5m，全部采用拉森钢板桩或槽钢支护结构，遇软弱地基或者建筑物附近，用水泥搅拌桩加强。
数量如下：9、物资及施工机械配置备好相关施工材料、设备和抢险物资，搭好相应安全防护棚。
包括工程材料HDPE管，挖机、打桩机、发电机、电焊机等。
其中HDPE管27853m,各种型号的钢板桩及槽钢37328m。
本排水管沟槽挖土以机械挖土为主，人工为辅，根据本工程基坑挖土工作的实际情况，配置主要机械设备如下：PC220型液压反铲挖掘机：6台电动夯土机： 15台Q20XL型潜水泵： 25-30台泥头车： 10-15辆水泥搅拌桩机械 1~2台钢筋切断机、弯曲机调直机各 1台350L砂浆搅拌机 1台交流电焊机 6台打桩机 1～2台发电机50KW 4～6台在施工过程中，可根据现场实际情况适当调整开挖进度和机械配备数量。
施工中遇突发事件或延误工期状况发生，则及时调整机械及人员数量，确保工期按计划完成。
第四章基坑（沟槽）开挖及支护施工流程及方法1.基坑（沟槽）工程概况和支护设计方案1.1 基坑（沟槽）工程概况：（1）、本工程雨、污水管管道埋深2-4.8m, 位于城市主车道上、支路上及巷道上，车辆行人密集，部分管道位于建成的的村小区，计划全部采用钢板桩及槽钢支护，及巷道简易支护，四周用铁皮围挡及钢管木板围挡。
1.2 支护结构设计图：2.基坑支护施工步骤打钢板桩（槽钢）→挖去表层土体→安装钢围檩和支撑→基坑开挖（基坑开挖前进行降水）→基础+0.000以下施工→基坑回填→拆除支撑围檩→拔出拉森钢板桩→在桩的缝隙处用细砂回填密实3、劳动力组织根据工程工期要求，合理安排施工现场的劳动力。
在施工过程中，施工人员要根据设计图要求与本工程的施工顺序，科学地安排各工种的劳动力人数，做到统一安排、服从指挥、各司其职、严格施工纪律。
施工劳动组织安排如表所示。
表中数据按一个工作面一班制考虑。
4 钢板桩施工工艺要求（1）、设备选型为了节约工期，综合考虑现场的施工场地，桩打拔时采用液压履带式打拔机。
该设备自重相对于履带吊振动锤较轻，行走自如，施工速度块，安全性能高，24小时都能施工。
（2）、槽钢钢板桩的检验、吊装、堆放：钢板桩的检验：①外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度等项容。
检查中要注意：a）对打入槽钢有影响的焊接件应予以割除；b）割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。
原则上要对全部槽钢进行外观检查。
②材质检验：对钢板桩母材的化学成分及机械性能进行全面试验。
包括钢材的化学成分分析，构件的拉伸、弯曲试验和延伸率试验等项容。
每种规格的槽钢至少进行一个拉伸、弯曲试验。
每20-50t重的槽钢应进行两个试件试验。
槽钢吊运：装卸槽钢宜采用两点吊。
吊运时，每次起吊的槽钢根数不宜过多。
成捆起吊采用钢索捆扎，单根吊运常用专用的吊具。
槽钢堆放：槽钢堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。
槽钢应分层堆放，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。
（3）、定位放线放出结构准确的灰线，从结构线每边按图纸引出一定的尺寸（给基坑施工预留施工作业面），作为打桩的方向线。
在方向线以外挖宽0.5米深0.8米的沟槽，在沟槽的两端用木桩将定位线引出，在施工过程中随时校合，保证桩打在一条直线上，开挖后方便围檩和支撑的施工。
（3）、钢板桩打入钢板桩施工的顺序：（1）基坑定位放线复核和修整（2）槽钢钢板桩位置的定位放线（3）施打槽钢钢板桩（4）支撑系统防护和原土回填、夯实（5）基坑回填80公分至路面高后，拔除钢板桩钢板桩根据管沟开挖深度采用各种不种的拉森钢板桩，钢板桩型号如：Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ、桩长为6-13m。
钢板桩的机械性能和尺寸应符合要求。
经过整修或焊接后的钢板桩，堆存、搬运、起吊时应防止由于自重而引起的变形与损坏。
进桩时把桩卸到打拔机附近6米围之，打拔机把桩夹起同时吊到打桩灰线上空，两辅助工利用工具辅助打拔机对好方向。
再沿灰线对好前一根桨的止口插入土体，为了防止钢板桩的自然跟进，第一根桩应高出地面1米左右，后续钢板桩打之前应将前一根板桩与前面的桩用钢筋临时焊接。
（4）、垂直度标高控制：钢板桩打入时有一人专门指挥，随时调整钢板的垂直度，保证其垂直，钢板桩在插入土体比较浅时（4～5m）,用线锤或经纬仪控制钢板桩垂直度。
桩顶标高与自然地面相平，第一根桩用水准仪控制桩顶标高，后的桩参照前面桩的标高，每隔10米利用水准仪复核一次桩顶标高。
