图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。
01动力端(1)曲轴曲轴为此泵中关键部件之一。
采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。
(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。
(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。
(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。
(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。
2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。
(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。
(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。
接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。
3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。
(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。
(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。
(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。
三柱塞泵技术说明书三柱塞泵是一种常用的液压传动装置，广泛应用于工业生产和机械设备中。
本文将对三柱塞泵的工作原理、结构特点以及使用注意事项进行详细介绍。
一、工作原理三柱塞泵的工作原理是通过电机带动泵体内的柱塞来实现液压传动。
当电机启动时，通过齿轮传动或皮带传动将电机的转速传递给泵体，泵体内的柱塞随之运动。
在运动过程中，柱塞与泵体之间形成一系列密封腔，液压油在柱塞的作用下被吸入腔内，然后被压缩并排出。
二、结构特点1. 泵体：三柱塞泵的泵体通常由铸铁或铸钢制成，具有较高的耐压能力和稳定性。
2. 柱塞：泵体内装有三个柱塞，柱塞的材质通常为合金钢或不锈钢，具有较高的硬度和耐磨性。
3. 密封装置：为了确保柱塞与泵体之间的密封性，三柱塞泵通常配备了密封装置，如O型圈或密封圈。
4. 液压油箱：用于存储液压油的油箱通常设计为密封结构，以防止液压油泄漏。
三、使用注意事项1. 液压油的选择：在使用三柱塞泵之前，应根据实际工作环境和要求选择合适的液压油，以确保泵的正常运行。
2. 温度控制：液压系统在工作过程中会产生一定的热量，因此需要对液压油的温度进行控制，避免过高或过低的温度对泵的性能产生影响。
3. 维护保养：定期检查和维护三柱塞泵的各个部件，保持其良好的工作状态。
清洗液压油箱和更换液压油是常见的维护措施。
4. 避免过载：在使用三柱塞泵时，应根据实际工作负荷合理选择泵的型号和规格，避免超负荷使用造成泵的损坏。
三柱塞泵是一种可靠高效的液压传动装置，通过电机带动柱塞的运动来实现液压传动。
它具有结构简单、工作可靠、维护方便等特点，在工业生产和机械设备中得到广泛应用。
使用三柱塞泵时，需要注意合理选择液压油、控制温度、定期维护和避免过载等问题，以确保泵的正常运行和延长使用寿命。
图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。
01动力端(1)曲轴曲轴为此泵中关键部件之一。
采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。
(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。
(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。
(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。
(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。
2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。
(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。
(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。
接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。
3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。
(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。
(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。
(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。
三柱塞泵的用途和特点介绍三柱塞泵是一种常用的泵类型之一。
它是由三个活塞构成，每个活塞都放在一个独立的泵室内，并由一个同步马达驱动。
三柱塞泵的运作方式既可以是单泵方式也可以是多泵方式。
因为这种泵的结构独特，因此它能够应用于一系列不同的领域。
用途1.水处理三柱塞泵在水处理过程中广泛应用。
它可以在不同的流量、压力和流速条件下输送和加压水。
例如，在过滤和软化水的过程中，三柱塞泵可以有效地将处理后的水送回系统中。
2.化学工业在化学工业中，三柱塞泵可用于输送各种液体，包括腐蚀性化学品或黏性流体。
由于其特殊的结构，三柱塞泵可以防止液体与外部氧气发生反应，并保持对液体流动的严格控制。
3.污水处理在污水处理过程中，三柱塞泵通常用于输送含有高浓度固体的废水。
泵的结构可以防止泥沙和物质团块被卡住，从而确保废水顺畅地流出系统。
使用此类泵可以减少故障和停机的发生。
特点1.高效三柱塞泵比传统的泵更高效，因为它能够快速、准确地控制各阀门的开关。
由于其三柱塞结构，可以在多个压力、流量和流速条件下保持稳定的运行。
2.经济相较于传统泵来说，三柱塞泵使用起来更经济实惠。
因为它可以有效地处理高浓度固体废水、黏性流体和腐蚀性化学品，从而减少了能源、人员和维护成本。
3.节能三柱塞泵的节能效果也是其优势之一。
由于泵的结构独特，可以控制流量、压力、速度和功率，因此能够降低消耗的电能和维护成本，同时确保高效的运行。
结论三柱塞泵是各种行业中广泛使用的一种泵。
其高效、经济和节能的特点赢得了用户的青睐。
在未来，它预计将继续被广泛采用，并成为各种工业用途中的不可或缺的途径之一。
柱塞泵的工作原理引言概述：柱塞泵是一种常用的液压泵，广泛应用于工业领域。
它通过柱塞的往复运动来实现液体的输送。
本文将详细介绍柱塞泵的工作原理，包括其结构、工作过程以及应用。
正文内容：1. 柱塞泵的结构1.1 柱塞泵由柱塞、柱塞杆、泵体和阀门组成。
1.2 柱塞通过柱塞杆与泵体连接，形成一个密闭的腔体。
1.3 泵体内设有进、出口阀门，控制液体的流动方向。
2. 柱塞泵的工作过程2.1 进行吸液过程2.1.1 柱塞向后运动，腔体内形成负压。
2.1.2 进口阀门打开，液体被吸入腔体。
2.2 进行压液过程2.2.1 柱塞向前运动，腔体内形成正压。
2.2.2 出口阀门打开，液体被推出腔体。
2.3 循环进行吸液和压液过程，实现液体的连续输送。
3. 柱塞泵的优势3.1 高压力输出能力3.1.1 柱塞泵能够提供较高的压力输出，适合于高压液体输送。
3.1.2 可以满足工业生产中对压力的需求。
3.2 精确控制液体流量3.2.1 由于柱塞泵的往复运动，液体流量可精确控制。
3.2.2 可根据需求调整柱塞的运动速度和行程，实现流量的精确调节。
3.3 适合于各种液体3.3.1 柱塞泵适合于各种液体，包括高粘度液体和腐蚀性液体。
3.3.2 具有较好的适应性，可满足不同工况下的需求。
4. 柱塞泵的应用领域4.1 工业领域4.1.1 柱塞泵广泛应用于石油、化工、冶金等行业。
4.1.2 用于输送各种液体、压力测试等工艺。
4.2 农业领域4.2.1 柱塞泵可用于农田灌溉、农药喷洒等农业工作。
4.2.2 提高了农业生产效率和水资源的利用率。
4.3 汽车工业4.3.1 柱塞泵被广泛应用于汽车液压系统。
4.3.2 用于操控转向、制动等关键部件。
总结：柱塞泵通过柱塞的往复运动实现液体的输送。
其结构包括柱塞、柱塞杆、泵体和阀门。
工作过程包括吸液和压液过程，通过循环实现连续输送。
柱塞泵具有高压力输出能力、精确控制液体流量和适合于各种液体的优势。
广泛应用于工业、农业和汽车工业等领域。
柱塞泵的工作原理及示意图柱塞泵的维护斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。
缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。
配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。
缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。
实际上，由于油液的污染，往往使配油盘与缸体之间产生轻微磨损。
特别是高压时，即使轻微的磨损也可以使液压反推力Ff增大，从而破坏F常见故障处理1．液压泵输出流量不足或不输出油液(1)吸入量不足。
原因是吸油管路上的阻力过大或补油量不足。
如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。
(2)泄漏量过大。
原因是泵的间隙过大，密封不良造成。
如配油盘被金属碎片、铁屑等划伤，端面漏油；变量机构中的单向阀密封面配合不好，泵体和配油盘的支承面有砂眼或研痕等。
可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。
(3)倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。
2．中位时排油量不为零变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。
但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。
其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。
泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。
3．输出流量波动输出流量波动与很多因素有关。
对变量泵可以认为是变量机构的控制不佳造成，如异物进入变量机构，在控制活塞上划出阶痕、磨痕、伤痕等，造成控制活塞运动不稳定。
由于放大器能量不足或零件损坏、含有弹簧的控制活塞的阻尼器效能差，都会造成控制活塞运动不稳定。
流量不稳定又往往伴随着压力波动。
这类故障一般要拆开液压泵，更换受损零部件，加大阻尼，提高弹簧刚度和控制压力等。

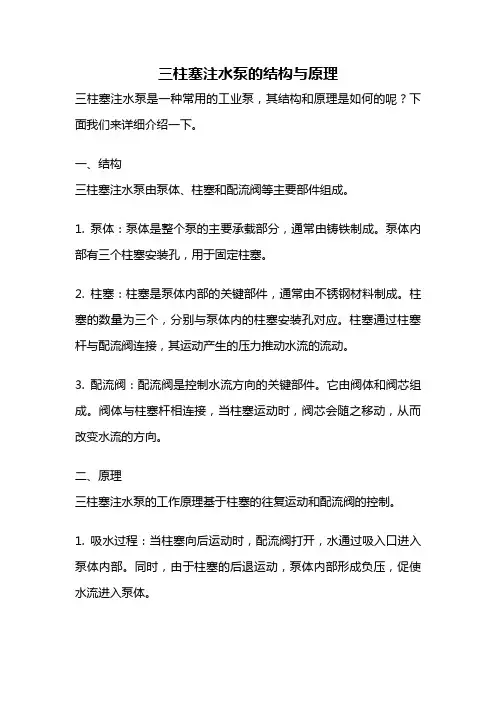

三柱塞注水泵的结构与原理三柱塞注水泵是一种常用的工业泵，其结构和原理是如何的呢？下面我们来详细介绍一下。
一、结构三柱塞注水泵由泵体、柱塞和配流阀等主要部件组成。
1. 泵体：泵体是整个泵的主要承载部分，通常由铸铁制成。
泵体内部有三个柱塞安装孔，用于固定柱塞。
2. 柱塞：柱塞是泵体内部的关键部件，通常由不锈钢材料制成。
柱塞的数量为三个，分别与泵体内的柱塞安装孔对应。
柱塞通过柱塞杆与配流阀连接，其运动产生的压力推动水流的流动。
3. 配流阀：配流阀是控制水流方向的关键部件。
它由阀体和阀芯组成。
阀体与柱塞杆相连接，当柱塞运动时，阀芯会随之移动，从而改变水流的方向。
二、原理三柱塞注水泵的工作原理基于柱塞的往复运动和配流阀的控制。
1. 吸水过程：当柱塞向后运动时，配流阀打开，水通过吸入口进入泵体内部。
同时，由于柱塞的后退运动，泵体内部形成负压，促使水流进入泵体。
2. 推水过程：当柱塞向前运动时，配流阀关闭，水被挤压出泵体。
此时，柱塞的前进运动产生的压力推动水流通过出口处排出。
3. 循环过程：柱塞不断往复运动，通过配流阀的开闭控制，实现水的循环流动。
这样就能够不断地将水从吸入口吸入，然后通过出口排出，从而形成持续的水流。
三、特点与应用三柱塞注水泵具有以下特点：1. 结构简单：三柱塞注水泵的结构相对简单，由较少的部件组成，易于维护和保养。
2. 运行稳定：由于柱塞的往复运动和配流阀的精确控制，三柱塞注水泵的运行稳定可靠，能够长时间连续工作。
3. 压力高：由于柱塞的推动，三柱塞注水泵可以产生较高的水压，适用于一些高压水流的需要场合。
三柱塞注水泵在工业领域有广泛的应用，主要用于以下方面：1. 高压清洗：三柱塞注水泵的高压特性使其非常适用于高压清洗设备，能够快速高效地清洗各种设备和管道。
2. 消防系统：由于其稳定可靠的运行特性，三柱塞注水泵常被应用于消防系统中，用于供水和增压。
3. 压力测试：三柱塞注水泵的高压性能使其成为进行压力测试的理想设备，能够满足对不同设备和管路的压力测试需求。
