cad中填充图案的含义上课讲义

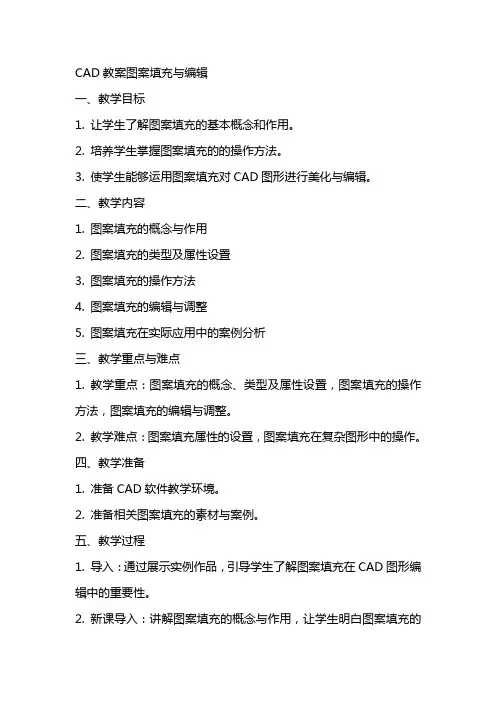

CAD教案图案填充与编辑一、教学目标1. 让学生了解图案填充的基本概念和作用。

2. 培养学生掌握图案填充的的操作方法。

3. 使学生能够运用图案填充对CAD图形进行美化与编辑。

二、教学内容1. 图案填充的概念与作用2. 图案填充的类型及属性设置3. 图案填充的操作方法4. 图案填充的编辑与调整5. 图案填充在实际应用中的案例分析三、教学重点与难点1. 教学重点：图案填充的概念、类型及属性设置，图案填充的操作方法，图案填充的编辑与调整。

2. 教学难点：图案填充属性的设置，图案填充在复杂图形中的操作。

四、教学准备1. 准备CAD软件教学环境。

2. 准备相关图案填充的素材与案例。

五、教学过程1. 导入：通过展示实例作品，引导学生了解图案填充在CAD图形编辑中的重要性。

2. 新课导入：讲解图案填充的概念与作用，让学生明白图案填充的意义。

3. 教学演示：讲解并演示图案填充的类型及属性设置，让学生熟悉各种填充类型的特点。

4. 操作实践：指导学生进行图案填充的操作，让学生掌握填充的方法。

5. 案例分析：分析实际应用中的案例，让学生了解图案填充在实际工作中的应用。

6. 练习与讨论：学生进行自主练习，教师解答学生在操作过程中遇到的问题。

7. 课堂小结：总结本节课所学内容，强调图案填充的关键要点。

8. 课后作业：布置相关练习题目，巩固所学知识。

六、图案填充的属性设置1. 教学目标让学生了解图案填充属性的设置方法，掌握如何调整填充比例、角度等属性。

2. 教学内容图案填充属性的界面及功能介绍填充比例、填充角度的设置方法填充颜色、线型的选择与调整3. 教学重点与难点填充比例、填充角度的设置方法填充颜色、线型的选择与调整准备CAD软件教学环境准备相关图案填充属性设置的素材5. 教学过程1. 导入：通过展示实例作品，引导学生了解图案填充属性设置在CAD 图形编辑中的重要性。

2. 新课导入：讲解图案填充属性的概念与作用，让学生明白图案填充属性的意义。

CAD教案图案填充与编辑第一章：图案填充基础1.1 教学目标了解图案填充的概念和作用学会使用CAD软件进行图案填充掌握图案填充的基本参数设置1.2 教学内容图案填充的概念和作用CAD软件中图案填充的操作步骤图案填充参数的设置1.3 教学方法讲授与示范相结合学生实际操作练习1.4 教学资源CAD软件教学PPT1.5 教学步骤1.5.1 导入案例：展示一个需要图案填充的CAD图纸1.5.2 讲解图案填充的概念和作用1.5.3 示范图案填充的操作步骤1.5.4 学生实际操作练习1.5.5 总结与答疑2.1 教学目标学会使用复杂图案填充掌握图案填充的边界设置学会调整图案填充的比例和角度2.2 教学内容复杂图案填充的操作步骤图案填充边界的设置图案填充比例和角度的调整2.3 教学方法讲授与示范相结合学生实际操作练习2.4 教学资源CAD软件教学PPT2.5 教学步骤2.5.1 导入案例：展示一个需要复杂图案填充的CAD图纸2.5.2 讲解复杂图案填充的操作步骤2.5.3 示范图案填充边界的设置2.5.4 示范图案填充比例和角度的调整2.5.5 学生实际操作练习2.5.6 总结与答疑3.1 教学目标学会编辑已填充的图案掌握图案填充的修改和删除学会调整图案填充的颜色和线型3.2 教学内容图案填充的编辑操作步骤图案填充的修改和删除图案填充颜色和线型的调整3.3 教学方法讲授与示范相结合学生实际操作练习3.4 教学资源CAD软件教学PPT3.5 教学步骤3.5.1 导入案例：展示一个已填充图案需要编辑的CAD图纸3.5.2 讲解图案填充的编辑操作步骤3.5.3 示范图案填充的修改和删除3.5.4 示范图案填充颜色和线型的调整3.5.5 学生实际操作练习3.5.6 总结与答疑第四章：图案填充实战应用4.1 教学目标学会在不同场景中运用图案填充掌握图案填充在实际工程中的应用学会根据需求调整图案填充参数4.2 教学内容不同场景中图案填充的应用图案填充在实际工程中的应用图案填充参数的调整方法4.3 教学方法讲授与示范相结合学生实际操作练习4.4 教学资源CAD软件教学PPT4.5 教学步骤4.5.1 导入案例：展示一个需要图案填充的实际工程图纸4.5.2 讲解不同场景中图案填充的应用4.5.3 示范图案填充在实际工程中的应用4.5.4 示范根据需求调整图案填充参数的方法4.5.5 学生实际操作练习4.5.6 总结与答疑第五章：图案填充与编辑综合练习5.1 教学目标综合运用图案填充和编辑技能提高解决实际问题的能力加强操作熟练度5.2 教学内容综合练习图案填充和编辑技能解决实际问题加强操作熟练度5.3 教学方法学生自主练习教师指导与答疑5.4 教学资源CAD软件教学PPT5.5 教学步骤5.5.1 学生自主完成一个图案填充和编辑的综合练习题目5.5.2 教师指导与答疑5.5.3 学生展示练习成果5.5.4 总结与点评第六章：高级图案填充技巧6.1 教学目标学习使用高级图案填充方法掌握复杂边界条件的图案填充学会创建自定义图案填充6.2 教学内容高级图案填充方法介绍复杂边界条件的处理方法自定义图案填充的创建步骤6.3 教学方法讲授与示范相结合学生实际操作练习6.4 教学资源CAD软件教学PPT6.5 教学步骤6.5.1 导入案例：展示一个复杂边界条件的CAD图纸6.5.2 讲解高级图案填充方法6.5.3 示范复杂边界条件的处理方法6.5.4 示范创建自定义图案填充的步骤6.5.5 学生实际操作练习6.5.6 总结与答疑第七章：图案填充的打印与输出7.1 教学目标学会设置图案填充的打印样式掌握图案填充输出图像的调整方法7.2 教学内容图案填充在打印和输出中的表现图案填充打印样式的设置图案填充输出图像的调整方法7.3 教学方法讲授与示范相结合学生实际操作练习7.4 教学资源CAD软件教学PPT7.5 教学步骤7.5.1 导入案例：展示一个需要打印和输出的CAD图纸7.5.2 讲解图案填充在打印和输出中的表现7.5.3 示范设置图案填充的打印样式7.5.4 示范调整图案填充输出图像的方法7.5.5 学生实际操作练习7.5.6 总结与答疑第八章：图案填充在实际工程中的应用8.1 教学目标学会根据工程需求选择合适的图案填充掌握图案填充在工程图纸中的标准规范8.2 教学内容图案填充在工程图纸中的实际应用工程需求下的图案填充选择图案填充在工程图纸中的标准规范8.3 教学方法讲授与示范相结合学生实际操作练习8.4 教学资源CAD软件教学PPT8.5 教学步骤8.5.1 导入案例：展示一个工程图纸中的图案填充应用实例8.5.2 讲解图案填充在工程图纸中的实际应用8.5.3 示范根据工程需求选择合适的图案填充8.5.4 讲解图案填充在工程图纸中的标准规范8.5.5 学生实际操作练习8.5.6 总结与答疑第九章：图案填充与编辑的实战案例分析9.1 教学目标分析实际案例中的图案填充与编辑问题学会解决实际工程中的图案填充问题提高图案填充与编辑技能的应用能力9.2 教学内容实际案例中的图案填充与编辑问题分析实际工程中的图案填充问题解决方法图案填充与编辑技能的应用能力提升9.3 教学方法讲授与示范相结合学生实际操作练习9.4 教学资源CAD软件教学PPT9.5 教学步骤9.5.1 导入案例：展示一个实际工程中的图案填充与编辑案例9.5.2 分析实际案例中的图案填充与编辑问题9.5.3 示范解决实际工程中的图案填充问题的方法9.5.4 学生实际操作练习9.5.5 总结与答疑第十章：总结与提高10.1 教学目标总结学习图案填充与编辑的重点知识提高解决实际问题的能力加强操作熟练度10.2 教学内容学习图案填充与编辑的重点知识回顾解决实际问题的方法与技巧操作熟练度的提升10.3 教学方法学生自主回顾与总结教师指导与答疑10.4 教学资源CAD软件教学PPT10.5 教学步骤10.5.1 学生自主回顾学习图案填充与编辑的重点知识10.5.2 教师指导与答疑10重点和难点解析一、图案填充基础1.1 重点和难点解析：学生需要重点掌握图案填充的概念和作用，以及如何在CAD软件中进行图案填充。

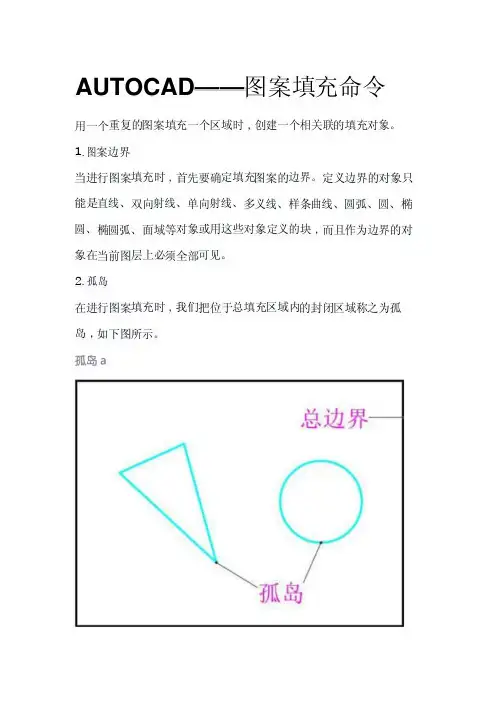

AUTOCAD——图案填充命令用一个重复的图案填充一个区域时，创建一个相关联的填充对象。

1.图案边界当进行图案填充时，首先要确定填充图案的边界。

定义边界的对象只能是直线、双向射线、单向射线、多义线、样条曲线、圆弧、圆、椭圆、椭圆弧、面域等对象或用这些对象定义的块，而且作为边界的对象在当前图层上必须全部可见。

2.孤岛在进行图案填充时，我们把位于总填充区域内的封闭区域称之为孤岛，如下图所示。

孤岛b(1)普通方式：如下图所示,该方式从边界开始，从每条填充线或每个填充符号的两端向里填充，遇到内部对象与之相交时，填充线或符号断开，直至与到下一次相交时再继续填充。

A 图a?s 过晰变色x图案填充新变色类型和图案翘（Y）：图案（P）：颜色（O：样例:鹤M悔嫡纸空词⑵间距⑹iso 第宽S)角度和比例南度（G）：1°比例（S）:10图案填充原点与使用当前原点（T）0指定的原点0单击以设置新原点M 认为边界范围（X）左下存储为默认原点边界回漆加拾取点（K）国漆加:选择对象（B）R删断边界S）匚5重新创建边界（R）Q查看选择集（Y）颜释性日关联（a）建独立的图案填充00绘图次序（W）：置于边界之后图层（D：使用当前项透明度（T）：使用当前项E|D继承特确定取消帮助®选项说明（1）拾取点：通过选择一个或者多个对象形成的封闭区域里的点，确定图案填充边界。

（2）选取边界对象:指定基于选定对象的图案填充边界。

（3）删除边界对象：从边界定义之中删除之前添加的任何对象。

（4）重新创建边界：围绕选定图案填充或填充对象创建多线段或面域，并使其与图案填充对象相关联。

(5)保留边界对象：指定如何处理图案填充边界对象。

(6)图案填充类型：指定使用纯色、渐变色、图案还是用户自定义的填充。

(7)图案填充颜色：替代实体填充和填充图案的当前颜色。

(8)背景色：指定填充图案的背景颜色.(9)图案填充透明度：设定新图案或图案填充的透明度。

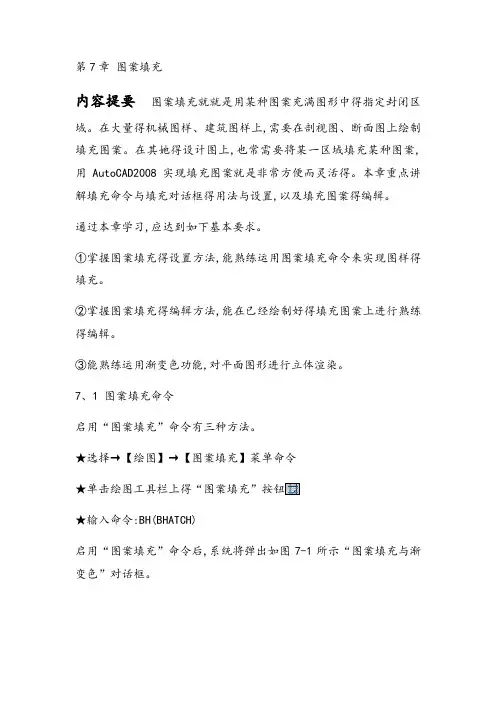

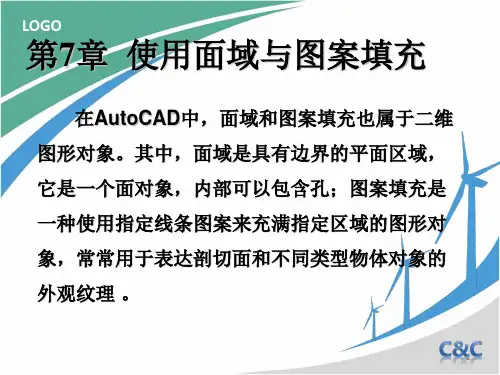

第7章图案填充内容提要图案填充就就是用某种图案充满图形中得指定封闭区域。

在大量得机械图样、建筑图样上,需要在剖视图、断面图上绘制填充图案。

在其她得设计图上,也常需要将某一区域填充某种图案,用AutoCAD2008实现填充图案就是非常方便而灵活得。

本章重点讲解填充命令与填充对话框得用法与设置,以及填充图案得编辑。

通过本章学习,应达到如下基本要求。

①掌握图案填充得设置方法,能熟练运用图案填充命令来实现图样得填充。

②掌握图案填充得编辑方法,能在已经绘制好得填充图案上进行熟练得编辑。

③能熟练运用渐变色功能,对平面图形进行立体渲染。

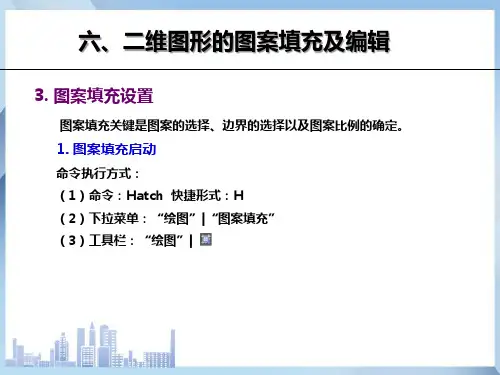

7、1 图案填充命令启用“图案填充”命令有三种方法。

★选择→【绘图】→【图案填充】菜单命令★单击绘图工具栏上得“图案填充”按钮★输入命令:BH(BHATCH)启用“图案填充”命令后,系统将弹出如图7-1所示“图案填充与渐变色”对话框。

图7-1“图案填充与渐变色”对话框7、1、1 选择图案填充区域在图7-1所示得“图案填充与渐变色”对话框中,右侧排列得“按钮”与“选项”用于选择图案填充得区域。

这些按钮与选项得位置就是固定得,无论选择那个选项卡都可以发生作用。

在“图案填充与渐变色”对话框中,各选项组得意义如下:(1)“边界”选项组该选项组中可以选择“图案填充”得区域方式。

其各个选项得意义如下。

◎【添加:拾取点】按钮:用于根据图中现有得对象自动确定填充区域得边界,该方式要求这些对象必须构成一个闭合区域。

对话框将暂时关闭,系统提示用户拾取一个点。

单击该按钮,系统将暂时关闭“图案填充与渐变色”对话框,此时就可以在闭合区域内单击,系统自动以虚线形式显示用户选中得边界,如图7-2所示。

图7-2 添加拾取点确定完图案填充边界后,下一步就就是在绘图区域内单击鼠标右键以显示光标菜单,如图7-3所示,利用此选项用户可以单击“预览”选项,来预览图案填充得效果如图7-4所示。

图7-3 光标菜单图7-4 填充效果具体操作步骤如下:命令:_bhatch ∥选择图案填充命令,在弹出得图案填充与渐变色按钮拾取内部点或[选择对象(S)/删除边界(B)]:正在选择所有对象、、、∥在图形内部单击,如图7-2所示正在选择所有可见对象、、、正在分析所选数据、、、正在分析内部孤岛、、、∥边界变为虚线,单击右键,弹出光标菜单,选择“预览”选项,如图7-3所示拾取内部点或[选择对象(S)/删除边界(B)]:<预览填充图案>拾取或按Esc键返回到对话框或 <单击右键接受图案填充>:∥单击右键,填充效果如图7-4所示◎【添加:选择对象】按钮:用于选择图案填充得边界对象,该方式需要用户逐一选择图案填充得边界对象,选中得边界对象将变为虚线,如图7-5所示,系统不会自动检测内部对象,如图7-6所示。

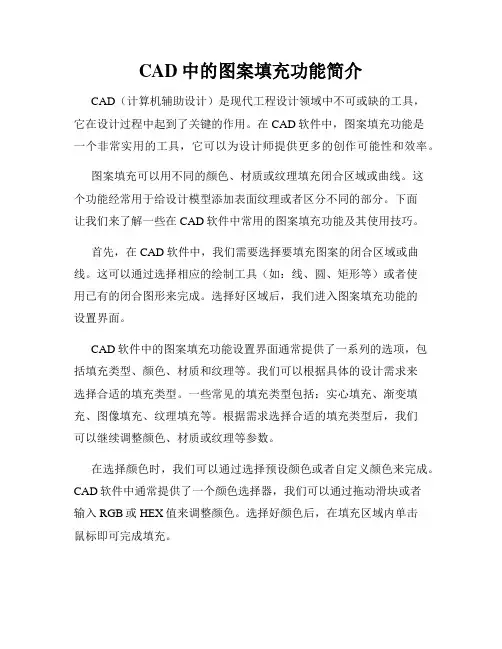

CAD中的图案填充功能简介CAD（计算机辅助设计）是现代工程设计领域中不可或缺的工具，它在设计过程中起到了关键的作用。

在CAD软件中，图案填充功能是一个非常实用的工具，它可以为设计师提供更多的创作可能性和效率。

图案填充可以用不同的颜色、材质或纹理填充闭合区域或曲线。

这个功能经常用于给设计模型添加表面纹理或者区分不同的部分。

下面让我们来了解一些在CAD软件中常用的图案填充功能及其使用技巧。

首先，在CAD软件中，我们需要选择要填充图案的闭合区域或曲线。

这可以通过选择相应的绘制工具（如：线、圆、矩形等）或者使用已有的闭合图形来完成。

选择好区域后，我们进入图案填充功能的设置界面。

CAD软件中的图案填充功能设置界面通常提供了一系列的选项，包括填充类型、颜色、材质和纹理等。

我们可以根据具体的设计需求来选择合适的填充类型。

一些常见的填充类型包括：实心填充、渐变填充、图像填充、纹理填充等。

根据需求选择合适的填充类型后，我们可以继续调整颜色、材质或纹理等参数。

在选择颜色时，我们可以通过选择预设颜色或者自定义颜色来完成。

CAD软件中通常提供了一个颜色选择器，我们可以通过拖动滑块或者输入RGB或HEX值来调整颜色。

选择好颜色后，在填充区域内单击鼠标即可完成填充。

除了颜色，我们还可以选择不同材质来填充闭合区域。

CAD软件中通常提供了一些预设的材质，如金属、塑料、木材等。

我们可以根据设计的实际需求选择适合的材质，并进行进一步的调整。

除了颜色和材质，纹理也是图案填充功能中的一个重要参数。

CAD软件中通常提供了一些预设的纹理，比如石头、纸张、布料等。

我们可以根据需要选择合适的纹理，并进行相应的调整。

在完成图案填充后，我们还可以对其进行进一步的编辑。

CAD软件通常提供了一些编辑工具，如旋转、缩放、偏移等，可以帮助我们对填充区域进行调整，以满足具体的设计要求。

图案填充功能在CAD软件中是一个非常有用的工具，它可以帮助设计师将设计想法变成现实。

CAD填充入门知识点什么是CADCAD是计算机辅助设计（Computer-Aided Design）的缩写，是指使用计算机软件辅助进行设计和绘图的过程。

它可以替代传统的手工绘图，使设计师能够更快速、更精确地完成设计任务。

CAD填充的概念在CAD软件中，填充是指将封闭的区域填充上颜色、纹理或图案的过程。

填充功能可以使设计图形更加生动、直观，同时也为后续的分析和展示提供了方便。

CAD填充的步骤1.创建封闭区域：首先，我们需要创建一个封闭的区域，这个区域可以是任意形状，例如矩形、圆形或自由曲线。

在CAD软件中，我们可以使用绘图工具，如线段、圆弧或曲线工具来创建这些形状。

2.选择填充工具：在CAD软件中，通常会有一个专门的填充工具，我们需要选择这个工具来进行填充操作。

填充工具通常在绘图工具栏或属性栏中，可以是一个图标或一个菜单选项。

3.选择填充样式：在进行填充之前，我们需要选择填充的样式。

CAD软件通常提供了多种不同的填充样式，如实心、网格、斜线等。

我们可以根据设计需要选择合适的样式。

4.选择填充颜色：填充样式选择完成后，我们还需要选择填充的颜色。

CAD软件通常提供了一个颜色选择器，我们可以从中选择我们需要的颜色。

5.应用填充：当我们完成填充样式和颜色的选择后，我们可以开始应用填充。

选择填充工具后，我们需要在封闭区域内进行点击或拖动，以将填充应用到该区域中。

6.调整填充属性：填充之后，我们还可以对填充属性进行调整。

CAD软件通常提供了一些属性选项，如填充透明度、填充边界等，我们可以根据需要进行调整。

7.保存设计：最后，当我们满意填充效果后，需要保存设计。

CAD软件通常支持将设计保存为不同的文件格式，如DWG、DXF等，我们可以根据需要选择合适的格式进行保存。

CAD填充的应用CAD填充在设计领域有着广泛的应用。

以下是一些常见的应用场景：1.建筑设计：在建筑设计中，我们可以使用CAD填充功能对建筑物的内部和外部空间进行填充，以展示不同材质、颜色或纹理的效果。

CAD教案图案填充与编辑一、教学目标1. 让学生了解图案填充的基本概念和作用。

2. 培养学生掌握图案填充的的操作方法。

3. 使学生能够熟练运用图案填充编辑功能进行图形调整。

二、教学内容1. 图案填充的概念与作用2. 图案填充的类型及设置3. 图案填充的操作步骤4. 图案填充的编辑功能5. 典型实例讲解与练习三、教学重点与难点1. 教学重点：图案填充的概念、类型及设置，图案填充的操作步骤，图案填充的编辑功能。

2. 教学难点：图案填充的高级设置，图案填充编辑功能的应用。

四、教学方法1. 讲授法：讲解图案填充的基本概念、类型及设置。

2. 演示法：展示图案填充的操作步骤和编辑功能应用。

3. 练习法：让学生通过实际操作练习，掌握图案填充的技巧。

4. 问答法：解答学生在学习过程中提出的问题。

五、教学过程1. 导入：通过展示实际案例，引出图案填充的概念和作用。

2. 新课讲解：讲解图案填充的类型及设置，演示图案填充的操作步骤。

3. 课堂练习：让学生动手实践，进行图案填充操作。

4. 练习讲评：解答学生在练习过程中遇到的问题，总结操作技巧。

5. 图案填充编辑功能讲解：演示图案填充的编辑功能及其应用。

6. 课堂练习：让学生利用图案填充编辑功能进行图形调整。

7. 练习讲评：解答学生在练习过程中遇到的问题，总结操作技巧。

8. 总结与拓展：回顾本节课所学内容，布置课后作业，鼓励学生进行图案填充创作。

六、教学评价1. 课堂练习：评估学生在课堂练习中对图案填充的掌握程度。

2. 课后作业：布置与图案填充相关的课后作业，收集并评估学生的完成情况。

3. 小组讨论：组织学生进行小组讨论，分享彼此在图案填充中的应用经验。

4. 教师评价：根据学生的表现，给予及时的反馈和评价。

七、教学案例1. 案例一：简单的矩形图案填充2. 案例二：复杂的多边形图案填充3. 案例三：渐变图案填充效果实现4. 案例四：图案填充在实际工程中的应用八、课后作业1. 练习一：利用图案填充对给定的图形进行填充。

cad中填充图案的含义填充图案ANSI31,ANSI铁、醇和石ANSI32,ANSI钢ANSI33,ANSI青铜、黄铜和紫铜ANSI34,ANSI塑料和橡胶ANSI35,ANSI耐火砖和耐火材料ANSI36,ANSI大理石、板岩和玻璃ANSI37,ANSI铅、锌、镁和声/热/电绝缘体ANSI38,ANSI铝ISO—国际标准ACAD_ISO02W100,划线ACAD_ISO03W100即空格线ACAD_ISO04W100，长划、点线ACAD_ISO05W100,长划、双点线ACAD_ISO06W100,长划、三点线ACAD_ISO07W100，点线叵区AK-E36 SOlJIt AR-SAMB BRSTOHE DASH ESCHEF (5KAHL IHSUL I其他预定义月定义btnLLL皿一耐LNAHdIZH弓_二"二HJ^-F A RQ1BOX■CLA?■DOLNITFLEX1£LC20raAR-SeiBAL-BRSTDAR-B31BCAE-COMTN|A^-RTdOtFMLB■■■,■■■■ILEEAR-ISHO卜，］|—TI■一-二1BRASSCORXDOTSGKASS旭盹f取消ERICKCEOSSEAmiillKi闻密事Hi匝=HDTOJIS，/帮助其AR-B816,8x16块砖顺砌AR-B816C,8x16块砖顺砌,用灰泥接缝AR-B88,8x8块砖顺砌AR-BRELM,标准砖块英式堆砌，用灰泥接缝AR-BRSTD,标准砖块顺砌AR-CONC,随机的点和石头图案AR-HBONE,标准的砖块成人字形图案@45度角AR-PARQ1,2x12镶木地板:12x12的图案AR-RROOF,屋顶木瓦图案AR-RSHKE,屋顶树木摇晃的图案AR-SAND,随机的点图案BOX,方钢BRASS,黄铜制品BRICK,传后类型的表向BRSTONE,醇和石CLAY,粘土材料CORK,软木材料CROSS,一系列十字形DASH,戈谶DOLMIT,地壳岩层DOTS,一系列点EARTH,地面ESCHER,Escher图案FLEX,软，It#料GRASS,草地GRATE,格栅区域GRAVEL,沙砾图案HEX,六边形HONEY,蜂巢图案HOUND,图案INSUL,绝缘材料JIS_LC_20,LCJISA0150(@20)*JIS_LC_20A,LCJISA0150(@20*JIS_LC_8,LCJISA0150(@8)*JIS_LC_8A,LCJISA0150(@8啕*JIS_RC_10,RCJISA0150(@10)*JIS_RC_15,RCJISA0150(@15)*JIS_RC_18,RCJISA0150(@18)*JIS_RC_30,RCJISA0150(@30)*JIS_STN_1E,STONEJISA0150(@1)*JIS_STN_2.5,STONEJISA0150(@2.5)*J IS_WOOD,WOODJISA0150*LINE,平行水平线*MUDST,泥沙*NET,水平/垂直栅格*NET3,网状图案0-60-120*PLAST,塑料制品*PLASTI,塑料制品*SACNCR,混凝土。

填充图案之南宫帮珍创作ANSI31, ANSI 铁、砖和石ANSI32, ANSI 钢ANSI33, ANSI 青铜、黄铜和紫铜ANSI34, ANSI 塑料和橡胶ANSI35, ANSI 耐火砖和耐火资料ANSI36, ANSI 大理石、板岩和玻璃ANSI37, ANSI 铅、锌、镁和声/热/电绝缘体ANSI38, ANSI 铝ISO——国际尺度ACAD_ISO02W100, 划线ACAD_ISO03W100,划空格线ACAD_ISO04W100, 长划、点线ACAD_ISO05W100, 长划、双点线ACAD_ISO06W100, 长划、三点线ACAD_ISO07W100, 点线ACAD_ISO08W100, 长划、短划线ACAD_ISO09W100, 长划、双短划线ACAD_ISO10W100, 划、点线ACAD_ISO11W100, 双划、点线ACAD_ISO12W100, 划、双点线ACAD_ISO13W100, 双划、双点线ACAD_ISO14W100, 划、三点线ACAD_ISO15W100, 双划、三点线AR-B816, 8x16 块砖顺砌AR-B816C, 8x16 块砖顺砌，用灰泥接缝AR-B88, 8x8 块砖顺砌AR-BRELM, 尺度砖块英式堆砌，用灰泥接缝AR-BRSTD, 尺度砖块顺砌AR-CONC, 随机的点和石头图案AR-HBONE, 尺度的砖块成人字形图案 @ 45 度角AR-PARQ1, 2x12 镶木地板: 12x12 的图案AR-RROOF, 屋顶木瓦图案AR-RSHKE, 屋顶树木摇晃的图案AR-SAND, 随机的点图案BOX, 方钢BRASS, 黄铜制品BRICK, 砖石类型的概况BRSTONE, 砖和石CLAY, 粘土资料CORK, 软木资料CROSS, 一系列十字形DASH, 划线DOLMIT, 地壳岩层DOTS, 一系列点EARTH, 地面ESCHER, Escher 图案FLEX, 软性资料GRASS, 草地GRATE, 格栅区域GRAVEL,沙砾图案HEX, 六边形HONEY, 蜂巢图案HOUND, 犬牙交错图案INSUL, 绝缘资料JIS_LC_20, LC JIS A 0150(@20)*JIS_LC_20A, LC JIS A 0150(@20戝) *JIS_LC_8, LC JIS A 0150(@8)*JIS_LC_8A, LC JIS A 0150(@8戝)*JIS_RC_10, RC JIS A 0150(@10)*JIS_RC_15, RC JIS A 0150(@15)*JIS_RC_18, RC JIS A 0150(@18)*JIS_RC_30, RC JIS A 0150(@30)*JIS_STN_1E, STONE JIS A 0150(@1) *JIS_STN_2.5, STONE JIS A 0150(@2.5) *JIS_WOOD, WOOD JIS A 0150*LINE,平行水平线 *MUDST,泥沙*NET,水平/垂直栅格*NET3,网状图案 0-60-120*PLAST,塑料制品*PLASTI,塑料制品*SACNCR,混凝土*SQUARE,对齐的小方块*STARS,六芒星 *STEEL,钢制品*SWAMP,沼泽地带*TRANS,热传递资料*TRIANG,等边三角形*ZIGZAG,楼梯效果。
