人教版物理九年级全一册18.4 焦耳定律同步练习一、单选题1．如图所示，某商场一名顾客乘坐自动扶梯上楼，自动扶梯由电动机带动而匀速运动。
电动机的电阻为R，两端的电压为U，工作电流为I，上楼时间为t，在此过程中，电动机产生的热量为（）A．UIt B．2UtRC．2I Rt D．2UIt I Rt2．如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。
关于该实验的分析正确的是（）A．实验时干电池的正极与另一个干电池的正极相连B．该实验能说明短路带来的危害C．用普通纸代替铝箔纸也能燃烧D．实验中铝箔不能导电3．某电炉丝电阻为100Ω，通电10秒钟产生热量4×103J，则通过电炉丝电流是（）A．2A B．4A C．20A D．40A4．标有“220V 40W”字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是（）A．电风扇B．电视机C．电烙铁D．节能灯5．如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置。
两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
下列说法正确的是（）A．通电一段时间后，左侧U形管中液面的高度差比右侧的小B．若容器外面的电热丝R3发生了断路，若与没断时的通电时间相同，则左侧U形管中液面高度差变小C．将右边并联的两根5Ω的电阻丝都放入到容器内，通电一段时间后，右侧U形管中液面的高度差比左侧的大D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少6．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。
下列说法正确的是（）A．通电后，A管的液面将会比B管的液面高B．通过R1的电流和通过R2的电流大小相等C．电阻R1两端的电压和R2两端的电压相等D．此实验在探究电热Q与电阻R是否有关7．在“探究影响电流热效应的因素”实验中，可通过观察U型管中液面高度变化来比较电阻产生热量的多少（如图），以下研究中所采用方法与此相同的是（）A．通过观察小磁针的偏转判定电流周围是否存在磁场B．用水流类比电流来建立电流的概念C．用温度--时间图象来描述固体熔化过程D．探究导体电阻大小与横截面积的关系时需保持材料和长度不变8．某型号的电热毯有高温和低温两个挡，其内部电路原理图和主要参数如下所示，R 1是发热体，以下说法正确的是（）额定电压220V高温发热功率121W低温发热功率44W交流频率50HzA．当S 闭合时是低温挡B．发热体的电阻是40ΩC．在低温挡工作1min发热体产生的热量是44JD．实际电压为200V时，高温挡实际发热功率是100 W9．图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是（）A．烧瓶内选用比热容较小的液体，可以使实验现象更明显B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可10．灯L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，其中电源电压保持不变，滑动变阻器的规格为“30Ω 1 A”，闭合开关后将滑动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止，图乙是用获得的实验数据作出的U-I图像，下列判断正确的是（）A．滑片P移到b端时，灯L正常发光且灯的额定功率为3.6WB．闭合开关，在移动滑片P的过程中，灯上的最小电阻为10ΩC．灯L与10Ω的定值电阻R1串联接入电压为9V的电路，R1每秒消耗电能为2.5JD．灯L与5Ω的定值电阻R2并联接入电压为6V的电路，电路总功率6W二、填空题11．通过100Ω电阻丝的电流是2A，通电10s产生的热量是，这段时间电流做的功是J 。
18.4 焦耳定律（计算专练）1．如图是一条电热毯电路的示意图，R0是电阻丝，R1是串联在电路中的电阻，电热毯铭牌上标有“220V 40W”的字样（不考虑温度对电阻的影响）。
问：（1）使用电热毯处于低温档时，开关S、S1各处于什么状态？（不需要说明理由）（2）电热毯在高温档工作时的电流是多少？（3）当电热毯处于低温档时，电阻丝的电功率为12.1W，电阻R1的阻值多大？（4）在低温档工作20min，电阻丝产生的热量是多少？2．如图所示的电路，电流表使用的量程为0～0.6A，电压表使用的量程为0～15V，定值电阻R=10Ω．开关S闭合，将滑片P从最右端B点移至滑动变阻器中点M，电压表示数变化了1.2V．滑片P在M点时，电流表示数为0.3A．求：（1）滑片P在M点时，电阻R两端的电压以及电阻R通电10s所产生的热量．（2）滑片P在B点时，电压表、电流表的示数．（3）电源电压．（4）滑动变阻器接入电路中阻值的取值范围．3．小明家的电热水壶具有自动加水和加热两种功能，其装置如图所示，烧水时，先按一下加水按钮，自吸泵把水从水桶抽到壶内，当壶内水位达到规定容量时，自吸泵自动停止抽水；再按一下加热按钮，加热装置将对壶内的水加热，当水沸腾时，加热装置自动停止加热，已知水的比热容c水=4.2×103J/（kg•℃），水的密度ρ水=1.0×103kg/m3，g=10N/kg，电热水壶的铭牌数据如表：产品型号BH-X22额定电压220V频率50Hz（1）如果自吸泵抽水效率为60%，求自吸泵将1.2L水提升0.5m消耗的电能．（2）电热水壶正常工作时，把1.2L水从20℃加热到100℃用的时间是6min，求电热水壶的热效率．4．崇左市八大小区陆续交房入住，小华家安装的电热水器铭牌如图表所示。
XX牌全自动电热水器型号：HMPZ﹣12D净重：10kg额定电压：220V类别：防触电保护类额定功率：2kW水容量：40L出厂日期：2015年5月18日编号：2015051188（1）为安全起见，电热水器应选用图中的＿＿＿＿插座（选填“甲”或“乙”）。

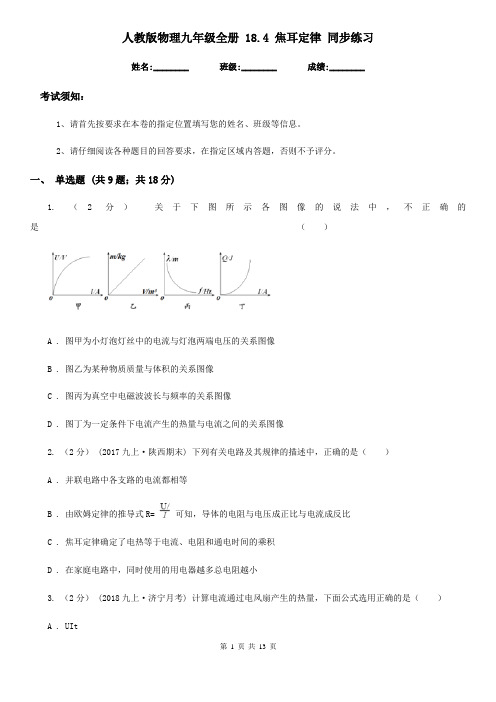

人教版物理九年级全册 18.4 焦耳定律同步练习姓名:________ 班级:________ 成绩:________考试须知：1、请首先按要求在本卷的指定位置填写您的姓名、班级等信息。
2、请仔细阅读各种题目的回答要求，在指定区域内答题，否则不予评分。
一、单选题 (共9题；共18分)1. （2分）关于下图所示各图像的说法中，不正确的是（）A . 图甲为小灯泡灯丝中的电流与灯泡两端电压的关系图像B . 图乙为某种物质质量与体积的关系图像C . 图丙为真空中电磁波波长与频率的关系图像D . 图丁为一定条件下电流产生的热量与电流之间的关系图像2. （2分） (2017九上·陕西期末) 下列有关电路及其规律的描述中，正确的是（）A . 并联电路中各支路的电流都相等B . 由欧姆定律的推导式R= 可知，导体的电阻与电压成正比与电流成反比C . 焦耳定律确定了电热等于电流、电阻和通电时间的乘积D . 在家庭电路中，同时使用的用电器越多总电阻越小3. （2分） (2018九上·济宁月考) 计算电流通过电风扇产生的热量，下面公式选用正确的是（）A . UItB .C . I2RtD . 前面三个都可以4. （2分） (2019九上·尤溪月考) 如图所示，两个透明容器中密闭着等量的空气，A，B两U形管内的液面相平，电阻丝的电阻R1＝R2＝R3 ．小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关，下列说法正确的是（）A . 此实验在探究电热Q与电阻R是否有关B . 通过R1的电流和通过R2的电流大小相等C . 电阻R1两端的电压和R2两端的电压相等D . 通电后，A管的液面将会比B管的液面高5. （2分）(2017·大连) 下列措施中，属于利用电流热效应的是（）A . 电视机的后盖有很多孔B . 电饭锅的发热板装在底部C . 与空调器相连的导线很粗D . 电脑的主机中安装微型风扇6. （2分） (2017九下·无锡期中) 为了研究“电流通过导体产生的热量与哪些因素有关”，小秋设计如图所示的实验：先在一块电路板上插上四根相同的竹筷，然后在相对的两根竹筷间分别连上阻值不同的电阻丝AB和CD（RAB＜RCD），最后和开关、蓄电池组成一电路．实验时，小秋将一块长方体泡沫块水平放在两根电阻丝上，闭合开关，发现搁在CD上的泡沫块先被切断．下列说法正确的是（）A . 本实验研究的是电热Q与电流I的关系B . 本实验研究的是电热Q与电阻R的关系C . 实验中两根电阻丝产生的热量是QAB＞QCDD . 将泡沫块换成薄冰块也可以完成该实验7. （2分） (2018九下·临洮月考) 小明仔细观察家中的电视机、电风扇、电烙铁和节能灯四种电器，发现它们上都标有“220V40W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（）A . 电视机B . 电风扇C . 电烙铁D . 节能灯8. （2分） (2018九上·德州期末) 如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（）A . 左侧容器中电阻丝的阻值比右侧容器中的大B . 该装置可以用来探究电流通过导体产生热量跟通电时间的关系C . 该装置用来探究电流通过导体产生的热量跟电流大小的关系D . U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的9. （2分）如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是（）A . 该实验装置是为了研究电流产生的热量与电阻的关系B . 通电一段时间后，左侧U形管中液面的高度差比右侧的大C . 该实验装置是利用U形管中液体的热胀冷缩来粉樱电阻丝放出热量的多少的D . 将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系二、多选题 (共2题；共6分)10. （3分） (2016九下·北京开学考) 关于家庭电路，下列说法中正确的是（）A . 在家庭电路中，同时工作的用电器越多，总电阻越小B . 家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的C . 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D . 电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小11. （3分）小明同学家的洗衣机说明书（见表）所列数据，计算以下结果，其中正确的是（）额定电压220V额定功率50Hz额定洗衣机、脱水功率440W额定洗衣机、脱水容量3kg整机质量30kgA . 洗衣机正常工作2小时，需耗电1kW•hB . 洗衣机正常工作时，通过的电流为0.5AC . 这台洗衣机所受重力为300ND . 洗衣机接在110V的电路中，实际消耗功率110W三、填空题 (共7题；共16分)12. （2分）直流电动机两端的电压为5V，通过它的电流为1A，电动机线圈的电阻为1Ω，则电动机在10s 内消耗的电能是________J，产生的热量是________J．13. （2分）如图是研究电流通过导体产生的热量与哪些因素有关的实验：甲实验是为了研究通电导体产生的热量与________ 关系，乙实验是为了研究通电导体产生的热量与________ 关系．14. （3分）如图是“探究电流通过导体产生的热量与导体电阻关系”的实验装置，铜丝的电阻小于镍铬合金丝的电阻，铜丝和镍铬合金丝串联浸在相同质量和相同初温的煤油中，每一烧瓶里各插入一支温度计．通电一定时间后，可以看到________ 瓶中（填“A”或“B”）煤油温度升得高，这表明在相同时间内，________ 相同的情况下，电阻越________ ，电流通过导体时产生的热量越多。
人教版初三物理18.4焦耳定律同步练习一、选择题（共15道）1、下列事例中主要目的是将电能转化为内能的是()A．给手机充电B．用电饭锅煮饭C．用电风扇吹风D．摩擦起电2、如图所示是探究焦耳定律的实验装置，除了灯丝电阻R甲＞R乙外，其余条件均相同。
开关闭合，电路接通后，下列对甲、乙两瓶的对比分析和判断，正确的是A．因为通过两电阻丝的电流相等，所以两电阻丝两端的电压相等B．因为通过乙瓶电阻丝的电流大，所以乙瓶的温度计示数变化快C．因为甲瓶中煤油的比热容要小，所以甲瓶的温度计示数变化快D．因为甲瓶中电阻丝产生的热量多，所以甲瓶的温度计示数变化快3、下列各组电器中，都属于利用电热工作的是（）A、电饭煲、电热水器、电熨斗B、电冰箱、电烤箱、电热毯C、电磁炉、电风扇、电炉D、微波炉、电吹风机、电视机4、下列用电器利用了电流的热效应的是（）A．电视机B．电热毯C．电风扇D．洗衣机5、下列各用电器均标有"220 V 60 W"的字样，它们正常工作相同的时间，发热最多的是( )A．电视机B．电风扇C．电热毯D．电灯6、为研究通电导体产生热量的多少与电阻的关系，小明找来了如图所示的实验器材，小红问小明"水比较容易获得，干嘛不用水代替煤油"．对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是（）A．因为煤油有颜色便于观察B．因为煤油有比较大的热值C．因为煤油有比较小的密度D．因为煤油有比较小的比热容7、将两根电阻丝R1、R2分别插入甲、乙两瓶等质量煤油中，串联接入电路，R 1：R2=2：3．通电一段时间后，R1、R2产生的热量之比为（）A．2：3 B．3：2 C．4：9 D．9：48、下列家用电器中，利用电流热效应工作的是A．电熨斗B．电风扇C．电热水器D．洗衣机9、一些金属或合金当达到某一温度时，电阻会变为零，这种现象称为"超导"，能够发生超导现象的物质叫超导体，请你想想下列哪个事例不是利用超导体的（）A．可用于输电线路降低输电损耗B．研制成磁悬浮列车C．装配成功率大、高效率的发电设备和电动机D．制成大功率的电炉10、用粗细均匀的电热丝加热烧水，通电10min可烧开一壶水，若将电热丝对折起来接在原来的电路中，则烧开同样一壶水的时间是（不计热量损失）（）A．2.5min B．5min C．20min D．40min11、电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为（）A．通过电炉丝的电流比通过铜导线的电流大B．铜导线的电阻小，因而产生的热量少，而电炉丝电阻大产生的热量多C．铜导线有绝缘层，所以不怎么热D．铜导线比电炉传热快，所以不容易热12、下列不属于电热器的是（）A．热机B．电熨斗C．电烤炉D．电暖气13、标有"220V 40W"字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是（）A．电风扇B．电视机C．电烙铁D．节能灯14、将规格都是"220V 100W"的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多15、如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是A．甲、乙两次实验都应用了控制变量法B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电阻的关系D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大二、填空题（共6道）16、某导体电阻为10Ω，通电5min产生的热量是1 200J，当通过该导体的电流增大为原来的2倍时，在相等时间内产生的热量是________J.17、把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为______________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（更大/更小）．18、（2015•济宁）某导体电阻为10Ω，通电5min产生的热量是12000J，当通过该导体的电流增大为原来的2倍时，在相等时间内产生的热量是J．19、某电路中有一个阻值为2200Ω的电阻丝，它工作时，通过的电流为0.1A，则100s产生的热量是__________J。
焦耳定律同步练习一、单选题1.关于电流通过导体时产生的热量，以下说法正确的是()A. 根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多B. 根据Q=U2t可知，电阻越大，相同时间内产生的热量越少RC. 根据Q=UIt可知，相同时间内，电流产生的热量与电阻无关D. 根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多2.关于下列物理现象，说法正确的是()A. 电冰箱是利用电流热效应工作的B. 夏天，剥开包装纸的冰棍会冒“白气”，是汽化现象C. 开车系安全带是防止因汽车紧急刹车时，人由于受到惯性的作用而造成伤害D. 注射器吸入药液是通过大气压的作用3.下列用电器中，利用电流热效应工作的是A. 微波炉B. 电饭煲C. 手机D. 计算器4.如图所示电路，电源电压为12V且保持不变。
闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J.则下列结果正确的是()A. 电路中的最小电流为1.5AB. 滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC. R先后两次消耗的电功率之比为8﹕9D. R1先后两次消耗的电功率之比为4﹕35.在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图所示的实验装置。
这是用来探究电流通过电阻丝产生的热量与()A. 导体的电阻的关系B. 通过导体的电流的关系C. 导体的长度的关系D. 通电时间的关系6.将规格都是“220V180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是()A. 电冰箱产生的热量最多B. 电风扇产生的热量最多C. 电热毯产生的热量最多D. 三者产生的热量一样多7.两个电阻R1和R2，且R1<R2，把它们接到同一电源上，要使相同时间内产生的热量最多，就应该()A. 只用R1B. 只用R2C. R1和R2串联D. R1和R2并联8.如图所示，将三个相同的空烧瓶口分别用完全相同的气球密封，用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热，通电一段时间后体积变化最大的气球是()A. aB. bC. cD. 三个相同9.关于电流通过导体时产生的热量，以下说法正确的是()A. 根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多B. 根据Q=U2t可知，电阻越大，相同时间内产生的热量越少RC. 根据Q=UIt可知，相同时间内产生的热量与电阻无关D. 根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多10.如图的电炉，当通电一段时间后电阻丝变得很烫，而连接电炉的导线却不怎么热，这主要是因为()A. 导线的电阻远小于电阻丝的电阻，导线消耗的电能很少B. 通过导线的电流小于通过电阻丝的电流C. 导线散热比电阻丝快D. 导线的绝缘皮隔热11.通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是()A. 66ΩB. 6600ΩC. 110ΩD. 220Ω12.以下说法正确的是()A. 焦耳定律反映了电能转化为内能的规律B. 电热器、变阻器都是根据电流的热效应制成的C. 功率大的用电器一定比功率小的用电器做的功多D. 两个灯泡串联使用时，电阻小的灯泡产生的热量多二、填空题13.小明使用家里的电冰箱时发现，冷藏室内照明灯发光，同时压缩机制冷，他思考判断冷藏室内的照明灯和压缩机连接方式是______(选填“串联”或“并联”).他发现正在工作的冰箱外壁比较热；过一段时间，又遇到了插头与插座松动后连接处也会明显发热的问题，请分别解释以上两种发热的原因。

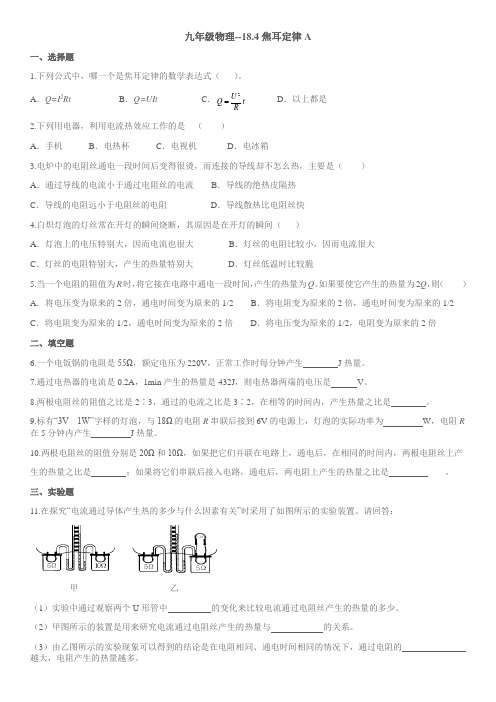

九年级物理--18.4焦耳定律A一、选择题1.下列公式中，哪一个是焦耳定律的数学表达式（ ）。
A ．Q=I 2RtB ．Q=UItC ．t R U Q 2D ．以上都是 2.下列用电器，利用电流热效应工作的是 （ ）A ．手机B ．电热杯C ．电视机D ．电冰箱3.电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（ ）A ．通过导线的电流小于通过电阻丝的电流B ．导线的绝热皮隔热C ．导线的电阻远小于电阻丝的电阻D ．导线散热比电阻丝快4.白炽灯泡的灯丝常在开灯的瞬间烧断，其原因是在开灯的瞬间（ ）A ．灯泡上的电压特别大，因而电流也很大B ．灯丝的电阻比较小，因而电流很大C ．灯丝的电阻特别大，产生的热量特别大D ．灯丝低温时比较脆5.当一个电阻的阻值为R 时，将它接在电路中通电一段时间，产生的热量为Q 。
如果要使它产生的热量为2Q ，则（ ）A ．将电压变为原来的2倍，通电时间变为原来的1/2B ．将电阻变为原来的2倍，通电时间变为原来的1/2C ．将电阻变为原来的1/2，通电时间变为原来的2倍D ．将电压变为原来的1/2，电阻变为原来的2倍二、填空题6.一个电饭锅的电阻是55Ω，额定电压为220V ，正常工作时每分钟产生 J 热量。
7.通过电热器的电流是0.2A ，1min 产生的热量是432J ，则电热器两端的电压是 V 。
8.两根电阻丝的阻值之比是2∶3，通过的电流之比是3∶2，在相等的时间内，产生热量之比是 。
9.标有“3V 1W”字样的灯泡，与18Ω的电阻R 串联后接到6V 的电源上，灯泡的实际功率为 W ，电阻R 在5分钟内产生 J 热量。
10.两根电阻丝的阻值分别是20Ω和10Ω，如果把它们并联在电路上，通电后，在相同的时间内，两根电阻丝上产生的热量之比是 ；如果将它们串联后接入电路，通电后，两电阻上产生的热量之比是。
三、实验题11.在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置。

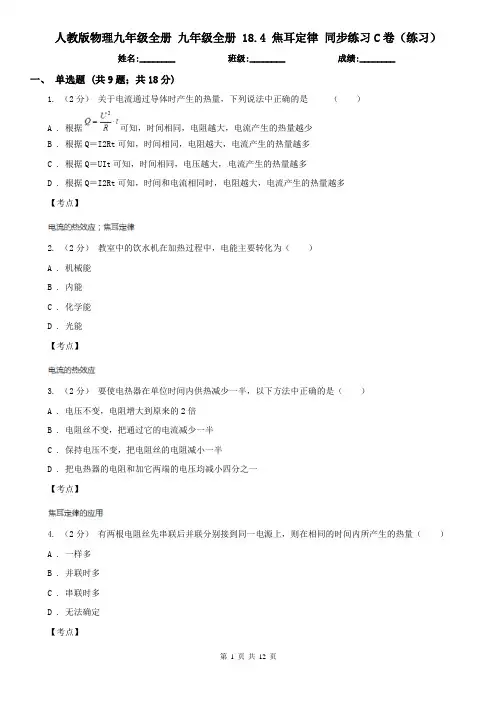

人教版物理九年级全册九年级全册 18.4 焦耳定律同步练习C卷（练习）姓名:________ 班级:________ 成绩:________一、单选题 (共9题；共18分)1. （2分）关于电流通过导体时产生的热量，下列说法中正确的是（）A . 根据可知，时间相同，电阻越大，电流产生的热量越少B . 根据Q＝I2Rt可知，时间相同，电阻越大，电流产生的热量越多C . 根据Q＝UIt可知，时间相同，电压越大，电流产生的热量越多D . 根据Q＝I2Rt可知，时间和电流相同时，电阻越大，电流产生的热量越多【考点】2. （2分）教室中的饮水机在加热过程中，电能主要转化为（）A . 机械能B . 内能C . 化学能D . 光能【考点】3. （2分）要使电热器在单位时间内供热减少一半，以下方法中正确的是（）A . 电压不变，电阻增大到原来的2倍B . 电阻丝不变，把通过它的电流减少一半C . 保持电压不变，把电阻丝的电阻减小一半D . 把电热器的电阻和加它两端的电压均减小四分之一【考点】4. （2分）有两根电阻丝先串联后并联分别接到同一电源上，则在相同的时间内所产生的热量（）A . 一样多B . 并联时多C . 串联时多D . 无法确定【考点】5. （2分）(2017·通州模拟) 下列说法中正确的是（）A . 电流是形成电压的原因B . 导体电阻大小是由电压和电流决定的C . 家庭电路中电流过大一定是短路造成的D . 电炉子工作时，与之相连的导线却不太热是因为导线的电阻小【考点】6. （2分） (2017九上·洛阳期末) 如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2 ，则（）A . I1＞I2 ， A管中的液面较高B . I1＜I2 ， A管中的液面较低C . I1=I2 ， A管中的液面较高D . I1=I2 ， A管中的液面较低7. （2分） (2020九上·高州期末) 如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。

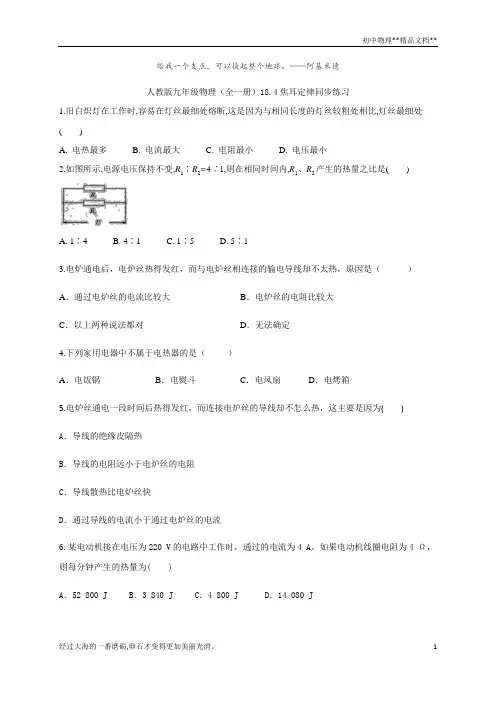

给我一个支点，可以撬起整个地球。
——阿基米德人教版九年级物理（全一册）18.4焦耳定律同步练习1.旧白炽灯在工作时,容易在灯丝最细处熔断,这是因为与相同长度的灯丝较粗处相比,灯丝最细处( )A. 电热最多B. 电流最大C. 电阻最小D. 电压最小2.如图所示,电源电压保持不变,R 1∶R 2=4∶1,则在相同时间内,R 1、R 2产生的热量之比是( )A. 1∶4B. 4∶1C. 1∶5D. 5∶13.电炉通电后，电炉丝热得发红，而与电炉丝相连接的输电导线却不太热，原因是（ ）A ．通过电炉丝的电流比较大B ．电炉丝的电阻比较大C ．以上两种说法都对D ．无法确定4.下列家用电器中不属于电热器的是（ ）A ．电饭锅B ．电熨斗C ．电风扇D ．电烤箱5.电炉丝通电一段时间后热得发红，而连接电炉丝的导线却不怎么热，这主要是因为( )A ．导线的绝缘皮隔热B ．导线的电阻远小于电炉丝的电阻C ．导线散热比电炉丝快D ．通过导线的电流小于通过电炉丝的电流6.某电动机接在电压为220 V 的电路中工作时，通过的电流为4 A 。
如果电动机线圈电阻为4 Ω，则每分钟产生的热量为( )A ．52 800 JB ．3 840 JC ．4 800 JD ．14 080 J7.车床照明灯的额定电压是36 V，它正常工作时灯丝的电阻是24 Ω，则该照明灯正常工作时的电功率是____W，工作30 min，电流通过灯丝产生的热量是____J.8.图是研究“相同时间内导体产生的热量与的关系”的装置。
每只烧瓶中煤油质量均为200 g,电阻丝R1=20 Ω,电路中电流I=0.5 A。
通电5 min后,左侧烧瓶中的煤油温度升高了2 ℃,煤油吸收的热量为 J,R1产生的电热为 J。
[c煤油=2.1×103J/(kg·℃)]9.一个电热水壶,铭牌部分参数如下:额定电压220 V,额定功率模糊不清,热效率为90%。

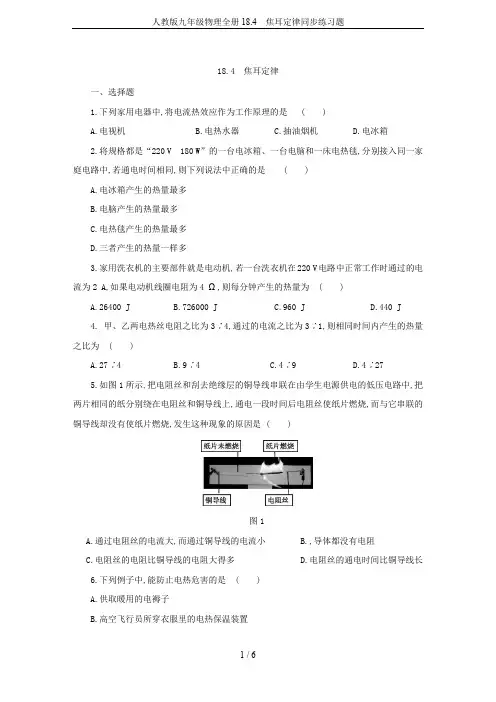

18.4 焦耳定律一、选择题1.下列家用电器中,将电流热效应作为工作原理的是()A.电视机B.电热水器C.抽油烟机D.电冰箱2.将规格都是“220 V180 W”的一台电冰箱、一台电脑和一床电热毯,分别接入同一家庭电路中,若通电时间相同,则下列说法中正确的是()A.电冰箱产生的热量最多B.电脑产生的热量最多C.电热毯产生的热量最多D.三者产生的热量一样多3.家用洗衣机的主要部件就是电动机,若一台洗衣机在220 V电路中正常工作时通过的电流为2 A,如果电动机线圈电阻为4 Ω,则每分钟产生的热量为()A.26400 JB.726000 JC.960 JD.440 J4.甲、乙两电热丝电阻之比为3∶4,通过的电流之比为3∶1,则相同时间内产生的热量之比为()A.27∶4B.9∶4C.4∶9D.4∶275.如图1所示,把电阻丝和刮去绝缘层的铜导线串联在由学生电源供电的低压电路中,把两片相同的纸分别绕在电阻丝和铜导线上,通电一段时间后电阻丝使纸片燃烧,而与它串联的铜导线却没有使纸片燃烧,发生这种现象的原因是 ()图1A.通过电阻丝的电流大,而通过铜导线的电流小B.,导体都没有电阻C.电阻丝的电阻比铜导线的电阻大得多D.电阻丝的通电时间比铜导线长6.下列例子中,能防止电热危害的是 ()A.供取暖用的电褥子B.高空飞行员所穿衣服里的电热保温装置C.电动机外壳上有许多小孔D.孵化家禽的电热孵化器二、填空题7.一根阻值为30 Ω的电阻丝,通电100 s,通过的电流为0.2 A,则电流通过电阻丝产生的热量是。
8.[2019·郑州一模]有一种设计独特的电热水壶,可以折叠起来,携带很方便。
若电热水壶的发热元件正常工作时的电阻为48.4 Ω,将其接在家庭电路中,正常工作100 s产生的热量是J。
9.一根阻值为100 Ω的电阻丝,通电电流为2 A,产生了3.2×104 J的热量,通电的时间是s。
10.一只电烙铁标有“220 V40 W”字样,在额定电压下通电10 min,产生的热量是J。
第4节 焦耳定律一、填空题1．两定值电阻丝1440ΩR =，2220ΩR =，若将1R 和2R 串联接到220V 的电源上，在相同时间内1R 和2R 上产生的热量之比是______．2．白炽灯是将______能转化为内能的装置.工作时，通过导线和灯丝的电流相等，灯丝的电阻比导线大，根据_______可知，相同时间内灯丝产生的热量比导线多，所以灯泡烫手而导线不热. 3．某电饭锅内有044ΩR =和2156ΩR =两根电热丝，将它们接入电路，如图所示，当S 接______时是保温状态，当S 接2时，电路 中的电流大小是______A ，通电100s 电路产生的热量是______J ．4．如图所示，甲、乙、丙、丁四个容器装有等温等质量的煤油，且两电阻丝的电阻12R R <，如果给它们通电相同的时间，则甲、乙两杯煤油升高的温度t 甲______t 乙，丙、丁两杯煤油升高的温度t 丙______t 丁（均填“>”“<”或“=”）5．电阻R 1、R 2串联，接在电压为12V 的电源上，R 2 = 6Ω，电路中的电流是0.5A ，通电10s ，电流在R 1上产生的热量为_________J ，将R 1、R 2并联后接在这一电源上，电路的总功率P 总=________W 。
6．小雨在网上看到一个户外爱好者的取火“神器”，如图所示，将口香糖的锡纸剥下来，剪成中间窄、两端宽的形状，将锡纸两端搭在电池的正、负极上，由于被短路，电流较______，电流具有______效应，过一会儿，锡纸中间部分燃烧起来.请你解释为什么锡纸在中间狭窄的地方开始燃烧：______.7．如图所示的电路电源电压为6V，电阻R的阻值是10Ω．闭合开关S，当电动机被卡住时，电流表的示数为0.5A；当电动机正常转动时，电流表的示数为0.2A．正常工作10s，电动机消耗的电能是_____J，线圈产生的热量是_____J。
8．如图所示装置是用来探究通电时间相同时，电流通过导体产生的热量跟_____的关系。
九年级物理全册同步练习：焦耳定律知识点1电流的热效应1．电流通过导体时电能转化成________的现象，叫做电流的________效应；电热器是根据电流的________制成的。
2．在如图18－4－1所示的电器中，利用电流热效应工作的是()图18－4－13．将规格都是“220 V180 W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则产生热量最多的是()A．电冰箱B．电风扇C．电热毯D．一样多知识点2焦耳定律4．小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图18－4－2所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端。
图18－4－2(1)实验中通过观察两个U形管中____________的变化来比较电流通过电阻丝产生热量的多少，这种实验方法叫____________。
(2)图甲所示的装置用来研究电流通过电阻丝产生的热量与________的关系，通电一段时间，________(选填“a”或“b”)容器中电流产生的热量较多。
(3)图乙所示的实验装置用来研究电流通过电阻丝产生的热量与________的关系，通电一段时间，____________(选填“c”或“d”)容器中电流产生的热量多。
(4)在图乙所示的实验装置中，分别通电t1和t2时间，且t1＞t2，发现通电t1时间，c容器中电流产生的热量多，可知电流通过电阻丝产生的热量还与____________有关。
5.电流通过导体产生的热量跟______________成正比，跟______________成正比，跟____________成正比，这个规律叫做焦耳定律。
焦耳定律的数学表达式是____________。
6．某导体的电阻是3 Ω，当通过2 A的电流时，1 min内产生的热量是________。
7．一电热器电阻丝的电阻为120 Ω，接在220 V的电路中，要产生3.63×105 J的热量，需通电________min。
8．一只电烙铁的额定电压是220 V，在额定电压下工作时电阻是1210 Ω，它的额定功率是________，在额定电压下通电10 min 产生的热量是________。
9．电炉在工作时，电炉丝与导线是________联的，通过它们的电流相等。
根据________定律，在相同情况下，电流通过导体产生的热量跟电阻________。
电炉丝的电阻比导线大，因此产生的热量________，所以电炉丝比导线热。
10．将R 1、R 2两个电阻并联接入同一电路中，已知R 1＞R 2，通电相同时间后，产生的热量分别为Q 1、Q 2，则( )A ．Q 1＞Q 2B ．Q 1＝Q 2C ．Q 1＜Q 2D ．无法比较11．关于电流通过导体时产生的热量，以下说法中正确的是( )A ．根据Q ＝I 2Rt 可知，电阻越大，相同时间内产生的热量越多B. 根据Q ＝U 2Rt 可知，电阻越小，相同时间内产生的热量越多 C ．根据Q ＝UIt 可知，相同时间内，电流产生的热量与电阻无关D ．根据Q ＝I 2Rt 可知，在电流一定时，电阻越大，相同时间内产生的热量越多知识点 3 电热的利用与防止12．下列例子中，能防止电热危害的是( )A ．供取暖用的电褥子B ．高空飞行员所穿衣服的电热保温装置C ．收音机、电视机的外壳上开有许多小孔D ．孵化家禽的电热孵化器13．(多选)在某段电路中，其两端电压为U ，通过的电流为I ，通电时间为t ，若该电路电阻为R ，则关于电功和电热的关系，下列结论正确的是( )A ．在任何电路中，电功UIt ＝I 2RtB ．在任何电路中，电功为UIt ，电热为I 2RtC ．在纯电阻电路中，UIt ＝I 2RtD ．在非纯电阻电路中，UIt >I 2Rt14．某段电阻丝的阻值为R ，将它接在电路中通电一段时间，产生的热量为Q 。
如果要使它产生的热量为2Q ，下列办法中可行的是( )A ．将电压变为原来的2倍，通电时间变为原来的12B ．将阻值变为原来的2倍，通电时间变为原来的12C ．将阻值变为原来的12，通电时间变为原来的2倍 D ．将电压变为原来的12，阻值变为原来的2倍 15．电炉丝断了，去掉15后，仍然接在原来的电源两端，则在相同的时间内产生的热量与原来产生的热量之比为( )A ．5∶4B ．1∶5C ．5∶1D ．4∶516．如图18－4－3所示，电源电压不变，电阻R 1的阻值为20 Ω，R 2的阻值为30 Ω，闭合开关S，电流表的示数为0.3 A，则通电100 s电流通过电阻R2产生的热量为________。
图18－4－317.如图18－4－4所示是两定值电阻R1和R2中的电流与其两端电压的关系，若将两电阻并联在电压为2 V的电路中，干路上的电流为________A。
通电相同时间，R1和R2产生的热量之比Q1∶Q2＝________。
图18－4－418．某电饭锅内有R0＝44 Ω、R＝2156 Ω的两根电热丝，其电路如图18－4－5所示。
当S分别置于“1”挡和“2”挡时，______挡是保温状态；当S接“2”挡时，电路中的电流大小是______A，通电100 s电路产生的热量是________J。
图18－4－519．小王同学自制了一只“热得快”，这只“热得快”是用一根电阻为48.4 Ω的电阻丝制成的，将它接在220 V的家庭电路中使用。
求：(1)该“热得快”5 min内产生的热量。
(2)为了安全，小王同学将一只工作指示灯与电阻丝串联使用，经测量，电阻丝消耗的电功率为原来电功率的81%，则指示灯的电阻是多大。
20．2018·安徽某导体的电阻为20 Ω，当通过它的电流为2 A时，则其1 min产生的热量为________J。
21．2018·德阳两个发热电阻R1∶R2＝1∶4，当它们串联在电路中时，R1、R2两端的电压之比U1∶U2＝________；已知R1＝10 Ω，当它们并联在4 V电路中时，两个电阻在100 s 内产生的热量是________J。
详解详析1．内能 热 热效应 2.C3．C [解析] 因为接在家庭电路中，U ＝220 V ，所以三种用电器的实际功率：P 实＝P 额＝180 W ；又因为W ＝Pt ，用电器工作时间t 相等，所以三种用电器消耗的电能相同；因为电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很少，而电热毯工作时电热丝产生热量，把电能全部转化为热量，所以产生热量最多的是电热毯。
4．(1)液面高度 转换法 (2)电阻 b(3)电流 c (4)通电时间5．电流的二次方 导体的电阻 通电时间Q ＝I 2Rt6．720 J 7.15 8.40 W 2.4×104 J9．串 焦耳 成正比 多10．C 11.D 12.C13．BCD [解析] 在纯电阻电路中，电能全部转化为内能，电功等于电热，W ＝UIt ＝I 2Rt ，故A 错误，C 正确。
在任何电路中，电功W ＝UIt ，电热Q ＝I 2Rt ，故B 正确。
在非纯电阻电路中，电能一部分转化为内能，另一部分转化为其他形式的能，电功大于电热，即UIt ＞I 2Rt ，故D 正确。
14．A 15.A16．120 J [解析] 由电路图可知，电阻R 1、R 2并联，电流表测通过R 1的电流，I 1＝0.3 A 。
电阻R 1两端的电压：U 1＝I 1R 1＝0.3 A ×20 Ω＝6 V ，因为并联电路中各支路两端的电压相等，且均等于电源电压，所以电源电压：U ＝U 1＝U 2＝6 V 。
通过R 2的电流：I 2＝U 2I 2＝6 V 30 Ω＝0.2 A ，则通电100 s 电流通过电阻R 2产生的热量：Q ＝I 22R 2t ＝(0.2 A)2×30 Ω×100 s ＝120 J 。
17．0.6 2∶1 18.1 5 1.1×10519．(1)“热得快”产生的热量：Q ＝W ＝U 2R t ＝（220 V ）248.4 Ω×300 s ＝3×105 J 。
(2)“热得快”正常工作时的电功率：P ＝U 2R ＝（220 V ）248.4 Ω＝1000 W ， 则指示灯与电阻丝串联后，电阻丝消耗的实际功率为P ′＝P ×81%＝1000 W ×81%＝810 W ，根据P ＝I 2R 可知，此时电路中的电流为I ＝P ′R ＝810 W 48.4 Ω＝4511A ， 电路的总电阻：R ′＝U I ＝220 V 4511A ≈53.8 Ω， 指示灯的电阻：R 指示灯＝R ′－R ＝53.8 Ω－48.4 Ω＝5.4 Ω。
20．4800 [解析] 本题考查了焦耳定律。
Q ＝I 2Rt ＝(2 A)2×20 Ω×60 s ＝4800 J 。
21．1∶4 200 [解析] 本题考查串、并联电路的特点及热量的计算。
当它们串联在电路中时，R 1、R 2两端的电压之比U 1∶U 2＝IR 1∶IR 2＝R 1∶R 2＝1∶4；R 1＝10 Ω，所以R 2＝40Ω，当它们并联在4 V 电路中时，两个电阻在100 s 内产生的热量：Q ＝Q 1＋Q 2＝U 2R 1t ＋U 2R 2t＝（4 V ）210 Ω×100 s ＋（4 V ）240 Ω×100 s ＝200 J 。
