fr4绝缘耐压值FR4绝缘耐压值是指FR4材料在一定条件下能够承受的最高电压，它是评估材料绝缘性能的重要指标之一。

FR4是一种玻璃纤维增强环氧树脂基板，具有优异的绝缘性能和机械性能，被广泛应用于电子产品中。

FR4绝缘耐压值的测定是通过对FR4材料进行绝缘电阻测试来完成的。

绝缘电阻测试是将待测材料两端施加一定的电压，利用电流表测量通过材料的电流，从而计算出材料的绝缘电阻值。

绝缘电阻值越大，说明材料的绝缘性能越好，其绝缘耐压值也就越高。

FR4材料的绝缘耐压值通常用单位“伏/米”来表示。

在电子产品设计中，为了确保产品的安全可靠性，通常会根据设计要求来确定FR4绝缘耐压值的要求。

一般来说，FR4绝缘耐压值在1kV/mm至5kV/mm之间。

如果电子产品的工作电压较高，对绝缘性能要求较严格，FR4绝缘耐压值可能需要达到5kV/mm以上。

FR4绝缘耐压值的高低主要取决于FR4基材的性能和制造工艺。

FR4基材是由玻璃纤维布和环氧树脂组成的复合材料，具有优异的绝缘性能和机械性能，能够承受较高的电压。

制造工艺包括材料预处理、层压、固化等环节，对FR4绝缘耐压值的影响也很大。

提高FR4绝缘耐压值的方法主要有以下几点。

首先是选择高质量的FR4基材，确保其绝缘性能达到要求。

其次是优化制造工艺，控制好层压温度、压力和固化时间等参数，确保基材与导电层之间没有气泡和空隙，提高绝缘性能。

此外，还可以通过添加填料、改变树脂配比等方式来改善FR4绝缘耐压值。

FR4绝缘耐压值的高低对于电子产品的安全性和可靠性有着重要的影响。

如果绝缘耐压值过低，容易导致绝缘击穿，造成设备故障甚至损坏。

因此，在电子产品的设计和制造过程中，需要严格控制FR4绝缘耐压值，确保其符合设计要求。

FR4绝缘耐压值是评估FR4材料绝缘性能的重要指标，它的高低直接关系到电子产品的安全性和可靠性。

通过选择高质量的基材和优化制造工艺，可以提高FR4绝缘耐压值，确保产品的绝缘性能达到设计要求。

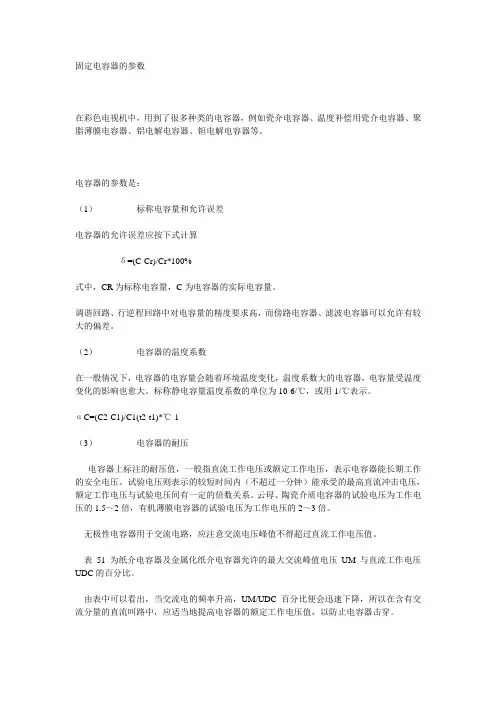

固定电容器的参数在彩色电视机中，用到了很多种类的电容器，例如瓷介电容器、温度补偿用瓷介电容器、聚脂薄膜电容器、铝电解电容器、钽电解电容器等。

电容器的参数是：（1）标称电容量和允许误差电容器的允许误差应按下式计算δ=(C-Cr)/Cr*100%式中，CR为标称电容量，C为电容器的实际电容量。

调谐回路、行逆程回路中对电容量的精度要求高，而傍路电容器、滤波电容器可以允许有较大的偏差。

（2）电容器的温度系数在一般情况下，电容器的电容量会随着环境温度变化，温度系数大的电容器，电容量受温度变化的影响也愈大。

标称静电容量温度系数的单位为10-6/℃，或用1/℃表示。

αC=(C2-C1)/C1(t2-t1)*℃-1（3）电容器的耐压电容器上标注的耐压值，一般指直流工作电压或额定工作电压，表示电容器能长期工作的安全电压。

试验电压则表示的较短时间内（不超过一分钟）能承受的最高直流冲击电压，额定工作电压与试验电压间有一定的倍数关系。

云母、陶瓷介质电容器的试验电压为工作电压的1.5～2倍，有机薄膜电容器的试验电压为工作电压的2～3倍。

无极性电容器用于交流电路，应注意交流电压峰值不得超过直流工作电压值。

表51为纸介电容器及金属化纸介电容器允许的最大交流峰值电压UM与直流工作电压UDC的百分比。

由表中可以看出，当交流电的频率升高，UM/UDC百分比便会迅速下降，所以在含有交流分量的直流叫路中，应适当地提高电容器的额定工作电压值，以防止电容器击穿。

UM/UDC（%）与工作频率关系频率（HZ）50100400100010000UM/UDC（%）20151052（4）绝缘电阻电容器的绝缘电阻与介质的绝缘电阻和表面的漏电阻大小有关，在数值上等于加在电容器二端的电压除以漏电流。

RUZ=U/ I1式中，RUZ为电容器的绝缘电阻，单位MΩ。

U为加在电容器二端的电压，单位V，IL为漏电流，单位μA。

（5）抗电强度抗电强度或称为壳极耐压，是指金属壳电容器二引出端之间，连接起来的引出端与金属外壳间所能承受的最大电压，一般为直流工作电压的1.4~2倍。

高耐压贴片电阻高耐压贴片电阻是一种在电路中起到限流和分压作用的电子元件。

它具有承受高压的能力，能够在高压环境下稳定工作，保证电路的正常运行。

在现代电子设备中，高耐压贴片电阻被广泛应用于各种电路中。

高耐压贴片电阻的耐压能力非常强大。

它能够承受较高的电压，不会因为电压过高而发生击穿现象，确保电路的安全稳定运行。

这使得高耐压贴片电阻成为许多高压电路中不可或缺的元件之一。

高耐压贴片电阻的尺寸小巧，体积轻便。

这使得它在电子设备中的安装非常方便，节省了空间。

尤其在现代电子产品中，体积小巧是一个非常重要的设计要求，高耐压贴片电阻正好满足了这一要求。

高耐压贴片电阻的工作原理是通过电阻材料对电流的阻碍来起到限流作用。

当电流通过高耐压贴片电阻时，电阻材料会产生一定的电阻，使得电流受到限制。

这样可以保护其他电子元件不受过大的电流冲击，提高电路的稳定性和可靠性。

在实际的电路设计中，高耐压贴片电阻不仅能够限流，还可以起到分压作用。

通过将高耐压贴片电阻连接在电路中，可以将输入电压分压为所需的输出电压。

这在许多电路中都是非常常见的应用，例如电源电路、信号调节电路等。

高耐压贴片电阻的参数包括阻值、耐压和功率。

阻值是指电阻材料对电流的阻碍程度，通常以欧姆（Ω）为单位。

耐压是指高耐压贴片电阻能够承受的最大电压，通常以伏特（V）为单位。

功率是指高耐压贴片电阻能够承受的最大功率，通常以瓦特（W）为单位。

在实际的电路设计中，需要根据具体的需求选择适合的高耐压贴片电阻，以确保电路的正常运行。

高耐压贴片电阻是一种非常重要的电子元件，它能够在高压环境下稳定工作，保证电路的正常运行。

它具有耐压能力强、体积小巧、安装方便等优点，被广泛应用于各种电路中。

在电子设备的设计和制造过程中，合理选择和使用高耐压贴片电阻，对于提高产品的质量和稳定性具有重要意义。

国家高压绝缘测试标准国家高压绝缘测试标准是由国家相关机构制定并执行的，以确保电气设备在高压环境下能够安全、可靠地运行。

以下是国家高压绝缘测试标准的一些主要内容：1.绝缘电阻测试：这是高压绝缘测试中最基本的项目之一。

测试时，通常使用兆欧表来测量设备在加压条件下的绝缘电阻值。

对于不同的设备和应用场景，兆欧表的电压和测试时间有不同的要求。

例如，对于额定电压为10kV的电力电缆，在温度为+20℃时，使用2500V兆欧表进行测试，其绝缘电阻值不应低于400MΩ。

而对于新电缆，其每一缆芯对外皮的绝缘电阻（20°C 时每千米电阻值）应不小于100MΩ。

2.耐压测试：这是高压绝缘测试中的另一个重要项目。

耐压测试通常是在一定时间内，对设备施加高于其额定电压一定比例的电压，以检测设备的绝缘性能是否能够承受这种高压。

在进行耐压测试时，需要使用专门的耐压测试设备和测试程序，以确保测试结果的准确性和可靠性。

3.局放测试：局部放电是高压绝缘缺陷的一种表现形式，局放测试是用来检测设备在运行过程中是否存在局部放电现象的一种测试方法。

如果设备存在局部放电现象，则说明其绝缘材料或结构存在缺陷，需要及时进行处理和修复。

4.介质损耗角正切值测试：介质损耗角正切值是衡量设备绝缘性能的一个重要参数。

介质损耗角正切值越大，说明设备的绝缘性能越差。

通过测量介质损耗角正切值，可以判断设备的绝缘材料或结构是否存在缺陷，以及是否需要进行修复或更换。

5.交流耐压测试：交流耐压测试是用来检测设备在交流电压下的绝缘性能的一种测试方法。

在进行交流耐压测试时，通常是将设备放在一个模拟运行环境的条件下，然后逐渐增加交流电压，直到设备出现故障或达到预设的耐压值为止。

6.直流耐压测试：直流耐压测试是用来检测设备在直流电压下的绝缘性能的一种测试方法。

在进行直流耐压测试时，通常是将设备放在一个模拟运行环境的条件下，然后逐渐增加直流电压，直到设备出现故障或达到预设的耐压值为止。
