JB-QB-LD128EN(M)型火灾报警控制器(联动型)

JB-QG-LD128E ii火灾报警控制器（联动型）安装使用说明书第一章概述 .................................. 错误!未定义书签。

第二章技术特性 ................................ 错误!未定义书签。

第三章结构特性 ................................ 错误!未定义书签。

第四章安装与调试 ............................... 错误!未定义书签。

第五章使用与操作 ............................... 错误!未定义书签。

第八章故障分析与排除 ............................. .. 错误!未定义书签。

第九章注意事项 ................................ 错误!未定义书签。

第一章概述JB-QG-LD128En 火灾报警控制器（联动型）（以下简称LD128&）是我公司最新研制成功的二总线智能化控制器。

它可以联接我公司生产的 LD3000E 系列智能探测器和 LD6800E 系列技术条件》和 GB16806- 1997《消防联动控制设备通用技术条件》。

LD128&采用稳定、可靠的嵌入式控制部件及DCS 的设计方式，保证系统长时间正常运行。

通过驱动板可方便地扩充探测回路。

同样，在系统的设计时充分考虑了在多机联网时的应用, 在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。

网络采用CAN （Control Area Networks ）Bus （现场局域控制总线）方式，特别适合于消 防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。

第二章技术特性技术参数电源：主电与备电自动切换。

主电：AC 187V-242V 50Hz 备电：DC 12V/38AH(2 节)负载能力:回路电压：DC 15V-20V 回路电流：V 200mA 使用环境:环境温度：0C 〜45 C相对湿度：W 95%RH( 40C± 2 C)主要性能系统容量总线联动模块。

JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.目录第一章概述 (2)第二章技术特性 (2)第三章结构特性 (5)第四章安装与调试 (8)第五章使用与操作 (10)第八章故障分析与排除 (71)第九章注意事项 (72)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。

它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。

本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。

LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。

通过驱动板可方便地扩充探测回路。

同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。

网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。

第二章技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。

主电： AC 187V-242V 50Hz备电： DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。

利达128EM使用说明书一．系统介绍JB-QB/LD128E（M）区域火灾报警控制器（以下简称LD128E（M））是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《火灾报警控制器通用技术条件GB4717-93》规范。

在纯报警型控制器的基础上配备了四组可编程节点输出，并增加了远程通讯功能，与火灾报警集中控制器共同构成消防网络。

LD128E（M）主要针对小型消防工程项目设计，广泛应用于小型商场、餐饮娱乐场所、银行对外营业部、电信支局、端局、移动基站、别墅和小型工厂等，同时它可作为大型工程的区域火灾报警控制器使用。

二．功能和技术参数2.1功能简介2.1.1液晶显示LD128E（M）采用全液晶中文显示，并配发光二极管指示系统关键状态信息。

液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。

系统在显示故障和火警时，可根据用户的要求显示媒质火灾报警控制设备安放的部位。

2.1.2布线方式LD128E（M）是单总线回路，总线设计可减少工程布线及方便工程安装调试。

同时支持分支、单支、树型分支等多种布线方式。

2.1.3节点输出系统具备四组可编程继电器，可根据用户的需要设置启动逻辑。

继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。

2.1.4火警记录系统具有黑匣子功能，可存储256条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。

这种方式比传统的打印机记录方法更加先进、可靠，不但存储火警记录时间长，而且避免了打印机换纸、换色带和故障维修。

2.1.5接口系统具有打印机接口，可选配串行中文打印机。

此外，本设备具备CAN总线接口，可以与其他设备进行通讯，以实现各种联网需要。

2.2技术参数2.2.1 电源：主电与备电自动切换。

主电：178V~242V.AC/200mA备点： 24V.DC±10%/2.2AH备电切断电压：21V±0.5V备电恢复电压：23V±0.5V最大功率：50W2.2.2负载能力探测点：8~128回路总数：1路回路馈电电平：5V、24V 平均电压：DC15V~20V。

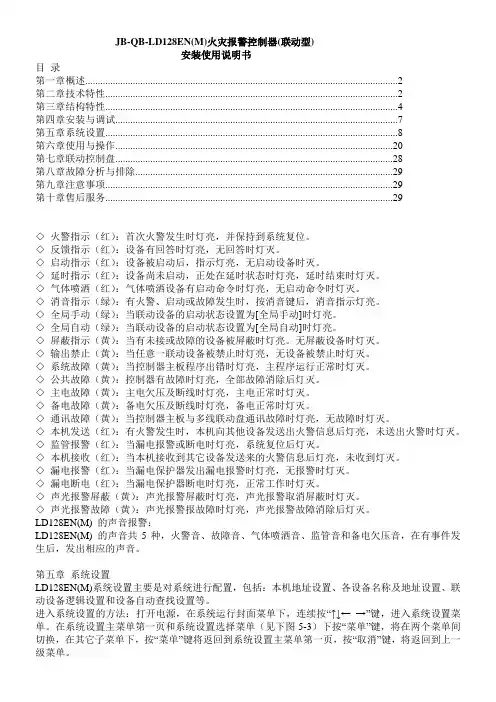

JB-QB-LD128EN(M)火灾报警控制器(联动型)安装使用说明书目录第一章概述 (2)第二章技术特性 (2)第三章结构特性 (4)第四章安装与调试 (7)第五章系统设置 (8)第六章使用与操作 (20)第七章联动控制盘 (28)第八章故障分析与排除 (29)第九章注意事项 (29)第十章售后服务 (29)◇火警指示（红）：首次火警发生时灯亮，并保持到系统复位。

◇反馈指示（红）：设备有回答时灯亮，无回答时灯灭。

◇启动指示（红）：设备被启动后，指示灯亮，无启动设备时灭。

◇延时指示（红）：设备尚未启动，正处在延时状态时灯亮，延时结束时灯灭。

◇气体喷洒（红）：气体喷洒设备有启动命令时灯亮，无启动命令时灯灭。

◇消音指示（绿）：有火警、启动或故障发生时，按消音键后，消音指示灯亮。

◇全局手动（绿）：当联动设备的启动状态设置为[全局手动]时灯亮。

◇全局自动（绿）：当联动设备的启动状态设置为[全局自动]时灯亮。

◇屏蔽指示（黄）：当有未接或故障的设备被屏蔽时灯亮。

无屏蔽设备时灯灭。

◇输出禁止（黄）：当任意一联动设备被禁止时灯亮，无设备被禁止时灯灭。

◇系统故障（黄）：当控制器主板程序出错时灯亮，主程序运行正常时灯灭。

◇公共故障（黄）：控制器有故障时灯亮，全部故障消除后灯灭。

◇主电故障（黄）：主电欠压及断线时灯亮，主电正常时灯灭。

◇备电故障（黄）：备电欠压及断线时灯亮，备电正常时灯灭。

◇通讯故障（黄）：当控制器主板与多线联动盘通讯故障时灯亮，无故障时灯灭。

◇本机发送（红）：有火警发生时，本机向其他设备发送出火警信息后灯亮，未送出火警时灯灭。

◇监管报警（红）：当漏电报警或断电时灯亮，系统复位后灯灭。

◇本机接收（红）：当本机接收到其它设备发送来的火警信息后灯亮，未收到灯灭。

◇漏电报警（红）：当漏电保护器发出漏电报警时灯亮，无报警时灯灭。

◇漏电断电（红）：当漏电保护器断电时灯亮，正常工作时灯灭。

◇声光报警屏蔽（黄）：声光报警屏蔽时灯亮，声光报警取消屏蔽时灯灭。
