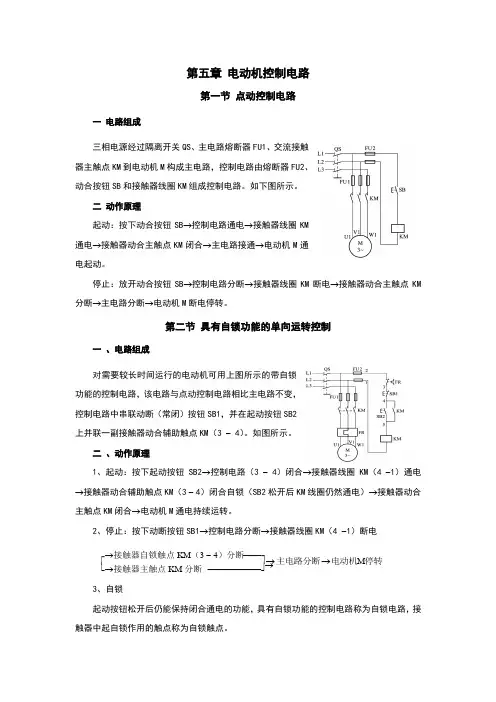

第五章 电动机控制电路第一节 点动控制电路一 电路组成三相电源经过隔离开关QS 、主电路熔断器FU1、交流接触器主触点KM 到电动机M 构成主电路，控制电路由熔断器FU2、动合按钮SB 和接触器线圈KM 组成控制电路。

如下图所示。

二 动作原理起动：按下动合按钮SB →控制电路通电→接触器线圈KM通电→接触器动合主触点KM 闭合→主电路接通→电动机M 通电起动。

停止：放开动合按钮SB →控制电路分断→接触器线圈KM 断电→接触器动合主触点KM 分断→主电路分断→电动机M 断电停转。

第二节 具有自锁功能的单向运转控制一 、电路组成对需要较长时间运行的电动机可用上图所示的带自锁功能的控制电路，该电路与点动控制电路相比主电路不变，控制电路中串联动断（常闭）按钮SB1，并在起动按钮SB2上并联一副接触器动合辅助触点KM （3 - 4）。

如图所示。

二 、动作原理1、起动：按下起动按钮SB2→控制电路（3 - 4）闭合→接触器线圈KM （4 -1）通电→接触器动合辅助触点KM （3 - 4）闭合自锁（SB2松开后KM 线圈仍然通电）→接触器动合主触点KM 闭合→电动机M 通电持续运转。

2、停止：按下动断按钮SB1→控制电路分断→接触器线圈KM （4 -1）断电3、自锁起动按钮松开后仍能保持闭合通电的功能，具有自锁功能的控制电路称为自锁电路，接触器中起自锁作用的触点称为自锁触点。

停转电动机主电路分断M →→⎡→接触器自锁触点KM （3 - 4）分断−−⎤→ ⎣→接触器主触点KM 分断 −−−−−−⎦4、电压保护功能欠压保护：电路欠压将使电动机电流增大，温升过高，发高热甚至烧毁。

欠压保护是指电源电压下降到超过允许值时，控制电路动作，分断主电路对电动机实行保护。

电源电压下降到额定电压的85%时，接触器线圈电流减小，动铁心在弹簧作用下释放，分断主电路。

失压保护：电动机失压是指在运行中遇线路故障或突然停电。

失压保护是指失去电压时控制电路动作，分断主电路对电动机起的保护作用。

电动机连续控制线路图讲授人: 张守保科目：电机与拖动班级: 06秋(3)班时间: 2008-04-03地点:综合楼107教学课题电动机连续控制线路图教学目标知识目标1．了解电动机连续控制线路图组成元件和设备2．理解自锁现象3．理解电动机连续控制线路图的工作原理能力目标1．提高学生逻辑思维和创造能力2．提高学生分析问题、解决问题的能力情感目标培养学生对电动机控制线路的兴趣教学重点电动机连续控制线路工作原理教学难点自锁的理解教学方法讲述法、比较法、分析归纳法教具PPT课件教学过程教学内容教师活动学生活动一复习回顾电动机点动控制线路图点动控制：指需要电动机作短时断续工作时，只要按下按钮电动机就转，松开按钮电动机就停止动作的控制。

工作原理：合上电源开关QS，接通电源。

启动：按下按钮SB KM线圈得电KM主触头闭合电动机运转停止：松开按钮SB KM线圈失电KM主触头断开电动机停转出示点动控制线路图提问什么是点动控制？出示定义教师领读提问点动控制工作原理是什么？出示原理教师领读看一看说一说指名回答伴读指名回答伴读二新课引入引言：在电动机的控制中，常常需要电动机连续的运转，那么什么叫连续控制如何才能连续运转今天我们一起来学习讲述出示线路图提问连续控制线路图与点动控制线路图中元件有什么不同？讲述增加的元件功能提问当合上QS，按下按钮SB1时会有什么现象？出示现象得出总结提问当在上述工作后按下SB2又会出现什么现象？讲述得出结论提问分析什么是连续控制？观察指名回答想一想自由回答观察想一想自由回答指名回答三新课讲授电动机连续控制线路热继电器FR功能：电动机过载保护电器按钮SB2 ：停止按钮自锁：接触器利用自己的辅助触头保持线圈得电工作原理：合上电源开关QS，接通电源启动：按下SB1 KM线圈得电KM自锁触头闭合KM主触头闭合电动机M运转停止：按下SB2 KM线圈失电电动机M停转板书设计连续控制: 当电动机启动后,在松开按钮SB,控制电路依然保持通电,电动机仍继续运转的工作方式出示定义出示练习讲解并得出结论 讲述观察并思考 自由回答四课堂练习试分析判断下图所示控制线路能否实现自锁控制？为什么？五课堂小节连续控制定义 自锁定义 连续控制工作原理六布置作业1 什么是自锁?2 什么是连续控制?3 简述电动机连续控制工作原理连续控制：工作原理：元件功能：。

任务四电动机点动、连续运行控制2.4.1电动机点动、连续运行综合控制原理分析引入策略上次课我们讲授了三相异步电动机连续运行控制实训。

本次课我们将讲授三相异步电动机点动、连续运行综合控制原理分析。

学习内容【学习概要】电动机点动与连续运转控制电路的比较二、电动机点动与连续运行综合控制电路应用三、电动机点动、连续运行综合控制工作原理四、三相异步电动机点动、连续运行综合控制电路的安全保护【内容解析】一、电动机点动与连续运转控制电路的比较1、点动控制电路1）点动控制电路，是用较简单的二次电路控制主电路，完成电动机的全压启动。

点动控制是指按下按钮，电动机得电运转；松开按钮，电动机失电停转，其工作原理如图（a）所示。

2）点动线路工作原理：启动：按下启动按钮SB→控制电路得电→接触器线圈KM得电→接触器主触头闭合→主电路接通→电动机M得电并启动运转。

停止：放开动合按钮SB→控制电路分断→接触器KM线圈失电→接触器主触头分断→主电路分断→电动机M失电停转。

L1L2L3QFFUSBKM KMPEM3～U V WU11V11W11012 U12V12W12（a）三相异步电动机点动控制电路2、具有自锁功能的单向连续运转的控制电路：1）、连续运转的方法：对需要较长时间运行的电动机，用点动控制是不方便的。

因为一旦放开按钮SB，电动机立即停转。

解决的办法就是，在点动电路中的启动按钮SB的两端并联一对交流接触器自身的动合辅助触点，再在控制电路中串接一停止按钮SB1，其工作原理如图（b）所示其他与点动电路一样。

2）、自锁连续运转线路工作原理：启动：按下启动按钮SB2接触器KM线圈得电KM主触头闭合电动机M启动并连续运转KM常开辅助触头闭合自锁停止：按下停止按钮SB1 接触器KM线圈失电KM主触头分断电动机M失电停转KM自锁触头分断L1L2L3QFKMPEM3～UV WU11V11W11U12V12W12FUSB2KM13SB1KM 2（b ）三相异步电动机连续运行正转控制线路原理图二、电动机点动与连续运行综合控制电路应用机床设备在正常工作时一般需要电动机处在连续运转状态，但在试车或调整刀具与工件的相对位置时，又需要电动机能点动控制，实现这种工艺要求的线路是连续与点动综合控制线路。

电动机单方向运行带点动的控制电路（二式）(组图)
电动机单方向运行带点动的控制电路原理图
工作过程如下：
一、点动：
1、将手动开关SA打开，至于断开位置。

2、按下启动按钮SB，接触器KM线圈得电吸合，其主触头闭合，电动机运行。

3、虽然KM线圈的电后接触器KM辅助常开触点也闭合，但因为KM辅助常开触点与手动开关SA串联，而SA已打开使自锁环节失去作用，一旦松开按钮SB则KM线圈立即失电，主触头断开，电动机停止运行。

二、正常运行：
1、将手动开关SA至于闭合位置。

2、按下启动按钮SB，接触器KM线圈得电并自锁，其主触头闭合，电动机运行。

3、将手动开关SA断开，KM线圈失电，主触头立即断开，电动机停止运行。

故障检测与调试原理见《一、电动机单方向运行电路》。
