钢筋混凝土梁试验报告

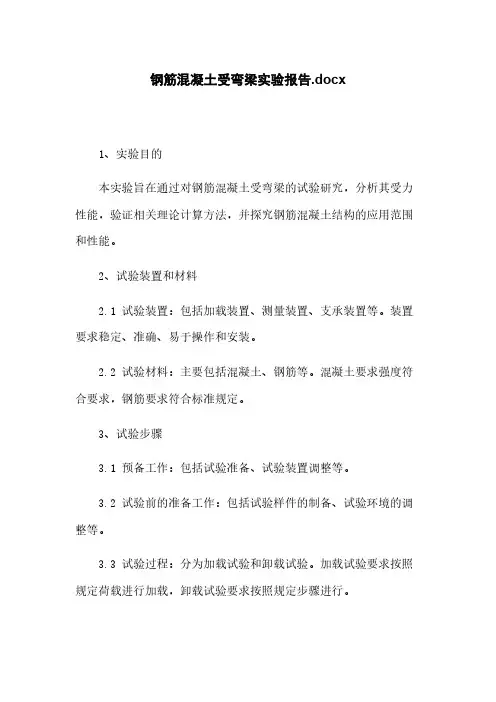

钢筋混凝土受弯梁实验报告.docx1、实验目的本实验旨在通过对钢筋混凝土受弯梁的试验研究，分析其受力性能，验证相关理论计算方法，并探究钢筋混凝土结构的应用范围和性能。

2、试验装置和材料2.1 试验装置：包括加载装置、测量装置、支承装置等。

装置要求稳定、准确、易于操作和安装。

2.2 试验材料：主要包括混凝土、钢筋等。

混凝土要求强度符合要求，钢筋要求符合标准规定。

3、试验步骤3.1 预备工作：包括试验准备、试验装置调整等。

3.2 试验前的准备工作：包括试验样件的制备、试验环境的调整等。

3.3 试验过程：分为加载试验和卸载试验。

加载试验要求按照规定荷载进行加载，卸载试验要求按照规定步骤进行。

3.4 试验数据记录：对试验过程中的数据进行记录和处理，包括力、位移等参数。

4、试验结果与分析4.1 实测数值：对试验过程中获得的数据进行整理和统计，得到实测数值。

4.2 结果分析：根据实测数据进行分析，计算弯曲应力、延性系数等相关参数，分析试验结果的合理性和可靠性。

5、结论通过对钢筋混凝土受弯梁的实验研究，得出以下结论：5.1 钢筋混凝土受弯梁的受力性能良好，能够满足一定的工程要求。

5.2 相关理论计算方法与试验结果吻合度较高，验证了其可行性和准确性。

5.3 钢筋混凝土结构具有一定的应用范围和性能，可以广泛应用于建筑工程中。

附件：实验数据记录表、实验图片等相关附件。

法律名词及注释：1、民法：指民事法律制度，用于调整个人、团体、社会组织等之间关系的法律规范。

2、合同法：指用于调整合同订立、履行、变更等事项的法律规范。

3、建筑法：指用于调整建筑工程活动的法律规范，包括建筑工程的规划、设计、施工、验收等方面。

1、实验目的本实验旨在通过对钢筋混凝土受弯梁的试验研究，分析其受力性能和破坏模式，探究钢筋混凝土结构的受力机理和应用范围。

2、试验装置和材料2.1 试验装置：包括加载装置、测量装置、支承装置等。

装置要求稳定、准确、易于操作和安装。

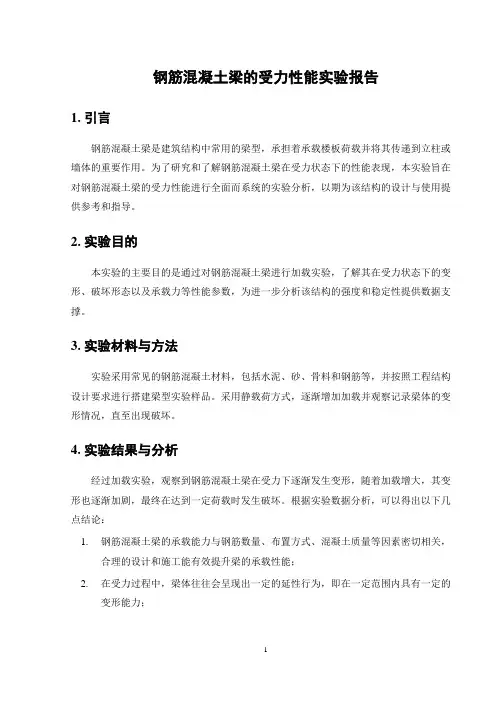

钢筋混凝土梁的受力性能实验报告1. 引言钢筋混凝土梁是建筑结构中常用的梁型，承担着承载楼板荷载并将其传递到立柱或墙体的重要作用。

为了研究和了解钢筋混凝土梁在受力状态下的性能表现，本实验旨在对钢筋混凝土梁的受力性能进行全面而系统的实验分析，以期为该结构的设计与使用提供参考和指导。

2. 实验目的本实验的主要目的是通过对钢筋混凝土梁进行加载实验，了解其在受力状态下的变形、破坏形态以及承载力等性能参数，为进一步分析该结构的强度和稳定性提供数据支撑。

3. 实验材料与方法实验采用常见的钢筋混凝土材料，包括水泥、砂、骨料和钢筋等，并按照工程结构设计要求进行搭建梁型实验样品。

采用静载荷方式，逐渐增加加载并观察记录梁体的变形情况，直至出现破坏。

4. 实验结果与分析经过加载实验，观察到钢筋混凝土梁在受力下逐渐发生变形，随着加载增大，其变形也逐渐加剧，最终在达到一定荷载时发生破坏。

根据实验数据分析，可以得出以下几点结论：1.钢筋混凝土梁的承载能力与钢筋数量、布置方式、混凝土质量等因素密切相关，合理的设计和施工能有效提升梁的承载性能；2.在受力过程中，梁体往往会呈现出一定的延性行为，即在一定范围内具有一定的变形能力；3.钢筋混凝土梁的破坏形态多样，可能出现拉裂、压碎等情况，需要在设计中充分考虑其受力性能以及潜在的破坏形态。

5. 结论通过本次钢筋混凝土梁的受力性能实验，我们深入了解了该结构在受力状态下的表现特点，为今后的结构设计、改进和维护提供了重要的参考依据。

钢筋混凝土梁作为一种常见的结构形式，在建筑工程中扮演着重要的角色，其受力性能的研究对于确保工程结构的安全稳定具有重要意义。

以上就是钢筋混凝土梁的受力性能实验报告，希望这次实验能够对相关领域的研究和应用提供一定的帮助和参考。

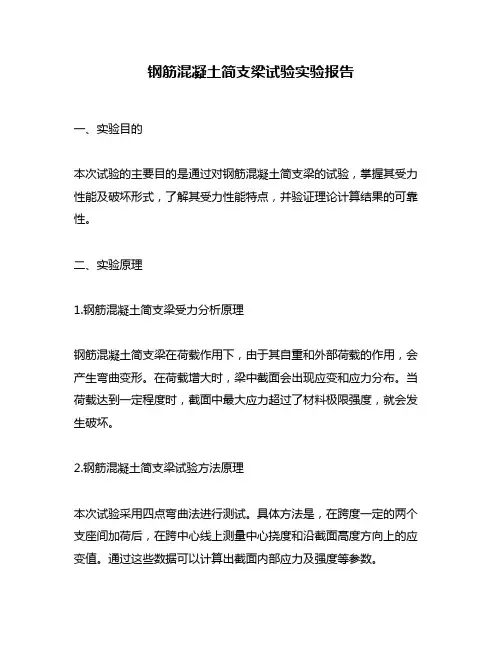

钢筋混凝土简支梁试验实验报告一、实验目的本次试验的主要目的是通过对钢筋混凝土简支梁的试验，掌握其受力性能及破坏形式，了解其受力性能特点，并验证理论计算结果的可靠性。

二、实验原理1.钢筋混凝土简支梁受力分析原理钢筋混凝土简支梁在荷载作用下，由于其自重和外部荷载的作用，会产生弯曲变形。

在荷载增大时，梁中截面会出现应变和应力分布。

当荷载达到一定程度时，截面中最大应力超过了材料极限强度，就会发生破坏。

2.钢筋混凝土简支梁试验方法原理本次试验采用四点弯曲法进行测试。

具体方法是，在跨度一定的两个支座间加荷后，在跨中心线上测量中心挠度和沿截面高度方向上的应变值。

通过这些数据可以计算出截面内部应力及强度等参数。

三、实验设备与工具1.主要设备：万能材料试验机、数显位移传感器、数显应变仪、电子天平等。

2.主要工具：电动钻、螺丝刀、扳手、钢尺、直角尺等。

四、实验步骤1.试件制备根据设计要求，选用适当的混凝土配合比和钢筋规格，制备出符合要求的试件。

然后进行养护处理，保证其达到强度要求。

2.安装试件将试件放置在万能材料试验机上，并调整支座距离，使之与设计跨度一致。

然后固定好支座和夹具等部件。

3.进行试验在试件上施加荷载，并记录荷载值和相应的挠度值和应变值。

根据数据计算出截面内部应力及强度等参数，得到实验结果。

4.记录数据并分析将实验数据记录下来，并进行分析。

通过对结果的比较和分析，得出结论并验证理论计算结果的可靠性。

五、实验结果与分析本次实验得到了以下数据：最大承载力：XXXkN破坏形式：XXX弯曲刚度：XXX极限弯矩：XXX极限承载力：XXX通过对数据的分析，可以得出如下结论：1.最大承载力是指在试件破坏之前，试件所能承受的最大荷载。

本次试验中，最大承载力为XXXkN。

2.破坏形式是指试件在荷载作用下产生的破坏形态。

本次试验中，破坏形式为XXX。

3.弯曲刚度是指在试件弯曲过程中，梁的刚度大小。

本次试验中，弯曲刚度为XXX。

钢筋混凝土梁受弯实验总结
钢筋混凝土梁在受弯时，其受力特性和变形能力是我们需要关注和研究的重要内容。

通过梁受弯实验，我们可以了解梁在力学上的性能，为工程设计和结构分析提供依据。

以下是钢筋混凝土梁受弯实验的总结：
1. 实验目的和步骤：
- 实验目的是研究梁的弯曲性能和破坏模式。

- 实验步骤包括制作梁模型、加荷、测量变形和记录实验数据等。

2. 材料选择和制作：
- 选择合适的混凝土和钢筋，以保证梁的强度和韧性。

- 根据设计要求和实验目的，制作梁的尺寸和配筋。

3. 加荷过程和实验数据记录：
- 逐渐增加加载力，记录梁的挠度和应变等参数。

- 观察梁的破坏模式，如裂缝的产生和扩展。

4. 结果分析和讨论：
- 归纳并分析实验结果，了解梁的强度、刚度和变形能力。

- 讨论实验结果与设计预期的一致性，并分析原因。

5. 结论和经验总结：
- 根据实验结果，给出钢筋混凝土梁受弯的性能指标。

- 总结实验中遇到的问题和经验，为今后的工程实践提供参考。

通过钢筋混凝土梁受弯实验，我们可以获得梁在弯曲过程中的载荷-挠度和应力-应变关系。

这些实验数据和结论对于梁的设
计和分析具有重要意义，能够保证梁的结构安全性和使用性能。

同时，实验还能帮助我们对混凝土结构的力学行为有更深入的理解，为工程实践提供可靠的依据。

钢筋混凝土简支梁正截面破坏试验报告班级 土木0701 姓名 马小俊 学号1001070122一、试验目的1、通过钢筋混凝土简支梁破坏试验，熟悉钢筋混凝土结构静载试验的全过程。

2、进一步学习静载试验中常用仪器设备的使用方法。

二、试验内容和要求1、 量测试件在各级荷载下的跨中挠度值，绘制梁跨中的M －f 图。

2、 量测试件在纯弯曲段沿截面高度的平均应变及受拉钢筋的应变，绘制沿梁高的应变分布图。

3、 观察试件在纯弯曲段的裂缝出现和开展过程，记下开裂荷载t cr P （tcr M ），并与理论值比较。

4、 观察和描绘梁的破坏情况和特征，记下破坏荷载t u P （t u M ），并与理论值比较。

三、试验设备及仪表1、 加载设备一套。

2、 百分表及磁性表座若干。

3、 压力传感器及电子秤一套。

4、 静态电阻应变仪一套。

5、 电阻应变片及导线若干。

6、 手持式应变仪一套。

四、试件和试验方法1、 试件：钢筋混凝土适筋梁，尺寸和配筋情况根据测量数值确定。

2、 试验方法：1） 用千斤顶和反力架进行两点加载，或在试验机上加载。

2） 用百分表量测挠度，用应变仪量测应变。

3、 试验步骤：1） 安装试件，架设仪器仪表并连线调试。

2） 加载千读百分表和应变仪，用放大镜检查有无初始裂缝并记录。

3） 在估计的开裂荷载前分三级加载，每级荷载下认真读取应变仪读数，以确定沿截面高度的应变分布。

在加第三级荷载时应仔细观察梁受拉区有无裂缝出现，并随时记下开裂荷载tcr P 。

每次加载后五分钟读百分表，以确定梁跨中级支座的位移值。

4） 开裂荷载至标准荷载分两级加载，加至标准荷载后十五分钟读百分表和应变仪，并用读数放大镜测读最大裂缝宽度。

5） 标准荷载至计算破坏荷载u P （u M ）之间分三级加载，加第三级荷载时拆除百分表，至完全破坏时，记下破坏荷载值t u P （tu M ）。

五、注意事项1、 试验前应明确本次试验的目的、要求，熟悉试验步骤及有关事项，对不清楚的地方应先进行研究、讨论或向指导老师请教，严禁盲目操作。

2）加载方法

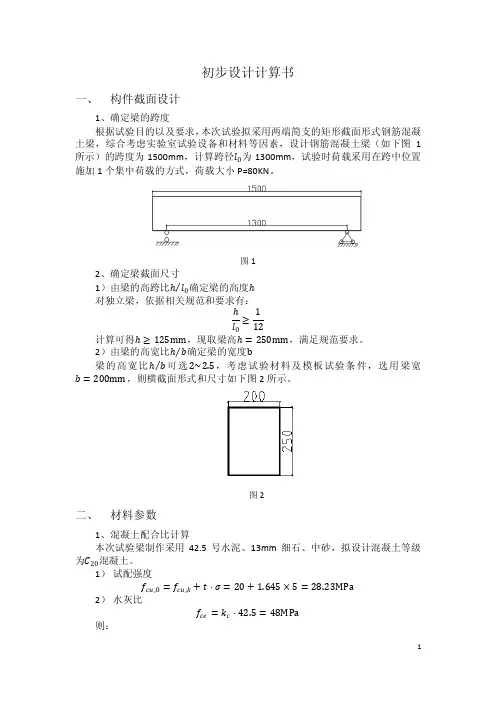

1 预加载：将混凝土梁的自重和梁上跨中位置处垫板、千斤顶等设备重作为
○
预加载值。
2 正常使用荷载试验与破坏试验加载
○
荷载分级原则：在正常使用荷载以内，每级取其荷载值的 20%，一般分五级
加至正常使用荷载；超过正常使用荷载后，每级取其荷载值的 10%，当荷载加至
承载力试验荷载计算值的 90%以后，每级取正常使用荷载的 5%，直至破坏。
=
1 × 1 × 0.56 × 10−6 × 2 + 0.6p
, b0
40.942
= 79.2mm ≤ 0.5h = 125mm
配箍率：
4

56.6
=
= 0.36%＞0.18%
200 × 79.2
箍筋间距和配箍率满足要求。
现取支座中心向跨径长度方向 400mm 范围内，间距 = 100mm，其余部
则：
1

·
0.46 × 48
=
=
= 0.57
,0 + · 28.23 + 0.0322 × 48
查表，比较后得最大水灰比取该计算值 0.57。
3） 确定单位用水量0
查表， = 30~50mm
查表，取0 = 180kg
4） 计算单位水泥用量0
0
0 =
长度
（mm）
数量
（根）
总长
（mm）
总重
（kg）
HRB335
16
1460
3
4380
6.92
HRB335
12
1460
2
2920
2.59
HPB235
6

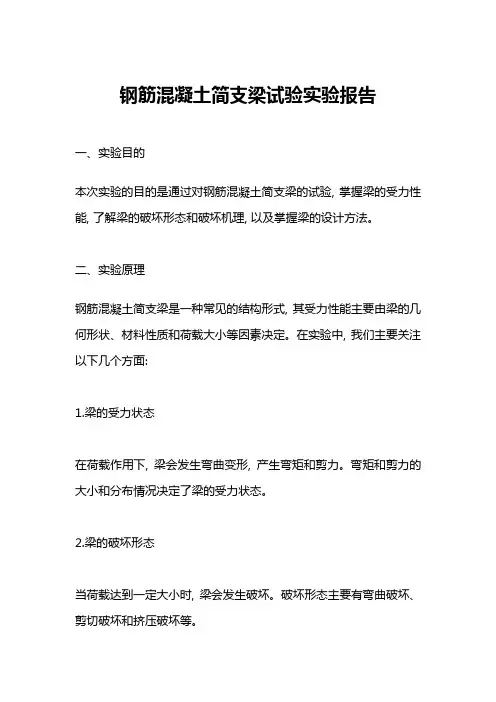

钢筋混凝土简支梁试验实验报告一、实验目的本次实验的目的是通过对钢筋混凝土简支梁的试验, 掌握梁的受力性能, 了解梁的破坏形态和破坏机理, 以及掌握梁的设计方法。

二、实验原理钢筋混凝土简支梁是一种常见的结构形式, 其受力性能主要由梁的几何形状、材料性质和荷载大小等因素决定。

在实验中, 我们主要关注以下几个方面:1.梁的受力状态在荷载作用下, 梁会发生弯曲变形, 产生弯矩和剪力。

弯矩和剪力的大小和分布情况决定了梁的受力状态。

2.梁的破坏形态当荷载达到一定大小时, 梁会发生破坏。

破坏形态主要有弯曲破坏、剪切破坏和挤压破坏等。

3.梁的设计方法根据梁的受力状态和破坏形态, 可以采用不同的设计方法来确定梁的尺寸和钢筋配筋。

三、实验装置和材料本次实验采用的是静载试验法, 实验装置包括试验机、测力传感器、位移传感器和数据采集系统等。

试验材料为混凝土和钢筋, 混凝土强度等级为C30, 钢筋型号为HRB400。

四、实验步骤1.制作试件根据设计要求, 制作出符合要求的钢筋混凝土简支梁试件。

2.安装试件将试件安装在试验机上, 并调整试验机的荷载和位移控制系统。

3.施加荷载逐渐施加荷载, 记录荷载和位移数据, 并观察试件的变形情况。

4.记录数据在试验过程中, 需要记录荷载、位移、应变等数据, 并及时进行处理和分析。

5.分析结果根据试验数据, 分析梁的受力状态、破坏形态和破坏机理, 并进行设计计算。

五、实验结果本次实验的试件尺寸为200mm×300mm×2000mm, 荷载施加方式为集中荷载。

试验结果如下:1.荷载-位移曲线试验中记录了荷载-位移曲线, 如图1所示。

从图中可以看出, 在荷载逐渐增加的过程中, 试件的位移也逐渐增加, 直到试件发生破坏。

2.破坏形态试件的破坏形态如图2所示。

从图中可以看出, 试件发生了弯曲破坏, 破坏位置在距离支座较远的位置。

3.破坏机理试件的破坏机理主要是由于弯矩作用下, 混凝土受到拉应力和钢筋受到压应力, 导致混凝土的开裂和钢筋的屈服和断裂。

钢筋混凝土梁正截面受弯性能实验报告一、实验记录结果表应变与挠度记录表测点荷载钢筋应变混凝土应变με挠度mm荷载级数荷载值1 2 1 2 3 4 1 2 3 4 5 KN με预载0 -1 1 0 1 0 0 0.0030000.003 4 13 13 21 6 -3 -12 0.0030.1770.007-0.230.017 8 41 41 64 19 -8 -32 -0.060.3630.007-0.06012 98 83 141 46 -10 -59 -0.1530.5570.0070.10.017标准加载14 129 107 190 65 -9 -72 -0.1970.680.0070.20.013 16 162 130 224 89 -5 -83 -0.2370.80.0070.310.023 18 195 156 289 116 -3 -98 -0.2530.920.0070.4270.023 20 232 183 351 144 2 -112 -0.273 1.040.0130.5270.023 22 270 214 417 179 9 -127 -0.283 1.1630.0130.7670.017 24 311 245 497 224 19 -147 -0.31 1.30.090.7870.02 26 349 275 570 263 30 -155 -0.333 1.4370.2170.9730.023 28 386 305 643 300 37 -169 -0.36 1.5570.34 1.0270.017 32 450 368 769 361 51 -198 -0.38 1.820.583 1.270.017 34 487 401 838 395 56 -215 -0.37 1.940.727 1.407-0.007破坏加载38 552 475 964 459 68 -245 -0.38 2.217 1.043 1.68-0.013 42 618 540 1078 524 80 -275 -0.383 2.547 1.327 1.937-0.01 46 685 584 1208 610 96 -306 -0.38 2.783 1.637 2.237-0.007 50 750 655 1386 687 115 -335 -0.38 3.393 1.943 2.543-0.007 54 817 714 1510 776 139 -367 -0.38 3.403 2.273 2.88058 886 783 1645 853 153 -405 -0.38 4.2 2.74 3.413-0.00362 949 864 1781 928 164 -439 -0.39 4.757 3.42 3.973-0.003 66 1011 914 1895 991 172 -475 -0.3979.373 3.913 4.503-0.00370 1180 2487 2113 1133 273 -500 -0.4037.057 4.51 5.230.003二、实验现象描述及裂缝分布图如图，随着荷载的逐渐增大，梁逐渐出现裂缝并变大，且裂缝成斜向分布。

挠度测点布置：在跨中一点，支座各一点及分配梁加载点处各一点安装百分表。 按要求贴好应变片，做好防潮防水处理，引出导线。 根据实测截面尺寸和材料力学性能算出梁的开裂荷载和破坏荷载，以及标准荷载下的应变和挠度值
5.随着试验的进行注意仪表及加荷装置的 粘贴好手持式应变仪的脚标，装好百分表
在标准荷载作用下持续时间不宜小于30min
在达到标准荷载以前，每级加载值不宜 大于标准荷载值的20％；超过标准荷载 值后，每级加载值不宜大于标准荷载值 的10％。
加载到达开裂荷载计算值的90％以后， 每级加载值不宜大于标准荷载值的5％。
加载到达破坏荷载计算值的90％以后， 每级加载值不宜大于标准荷载值的5％。
每级荷载的持续时间不应小于10min 在标准荷载作用下持续时间不宜小于
混凝土表面应变测点：纯弯段混凝土表面电阻 应变片测点为每侧四点（压区顶面一点，受拉 主筋处一点，中间两点），并在应变片测点处 对应地布置手持应变仪测点。
挠度测点布置：在跨中一点，支座各一点及分 配梁加载点各一点安装百分表。
进行1~3级预载，测读数据，观察试件、 装置和仪表工作是否正常并及时排除故 障。预加载值不宜超过试件开裂荷载计 算值的70％
将标准荷载下应变及挠度的计算值与实 测值进行比较
对梁的破坏形态和特征做出评定
六、虚拟演示
1、变形图（正视图） 2、变形图（轴测图） 3、位移图（正视图） 4、位移图（轴测图） 5、SZ应力图（正视图） 6、SZ应力图（轴测图） 7、MISE应力图（正视图） 8、 MISE应力图（轴测图）
试件材料的力学性能：钢筋和混凝土的 实测强度，钢筋和混凝土的弹性模量
根据实测截面尺寸和材料力学性能算出 梁的开裂荷载和破坏荷载，以及标准荷 载下的应变和挠度值

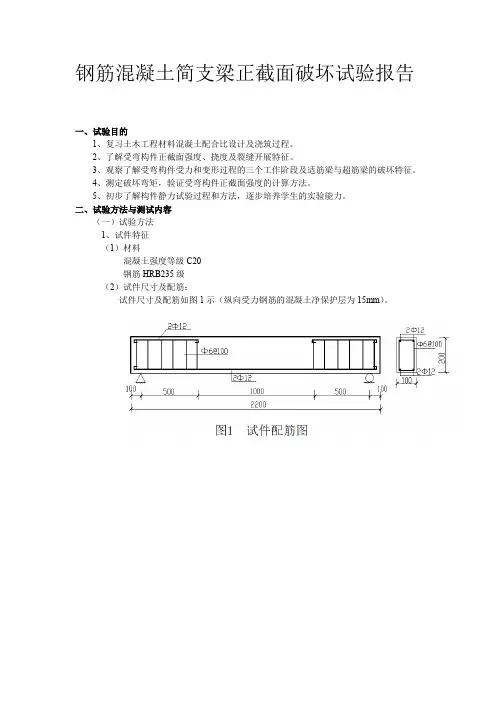

钢筋混凝土简支梁正截面破坏试验报告一、试验目的1、复习土木工程材料混凝土配合比设计及浇筑过程。

2、了解受弯构件正截面强度、挠度及裂缝开展特征。

3、观察了解受弯构件受力和变形过程的三个工作阶段及适筋梁与超筋梁的破坏特征。

4、测定破坏弯矩，验证受弯构件正截面强度的计算方法。

5、初步了解构件静力试验过程和方法，逐步培养学生的实验能力。

二、试验方法与测试内容（一）试验方法1、试件特征（1）材料混凝土强度等级C20钢筋HRB235级（2）试件尺寸及配筋：试件尺寸及配筋如图1示（纵向受力钢筋的混凝土净保护层为15mm）。

2、仪表布置（如图2示）（1）百分表（或位移传感器）三个，用以测量梁跨中挠度及支座沉降。

（2）静态电阻应变仪四台，用以测量梁截面应变分布（S6、S12为钢筋应变片，S1～S5、S7～S11为混凝土应变片）。

（3）放大镜二个（观察裂缝）。

（4）刻度放大镜一个（观察裂缝宽度）。

（5）钢尺一把（测量裂缝间距）。

（6）HB铅笔数只（用来描绘裂缝开展情况）。

3、加荷装置（1）在加荷架上，用千斤顶通过分配梁进行两点对称加载，使试件跨中有一长100cm 的纯弯段。

（2）构件两端支座构造应保证端部转动及水平受约束，基本符合铰支承的要求。

（3）试件安装就位后，应检查、校正其位置，以达到几何对中要求。

4、加荷方法（1）采用分级加荷，开裂前每级加荷量约取5～10%的破坏荷载；开裂后每级加载量增为15%的破坏荷载；接近破坏荷载时，加载量取5%的破坏荷载；从零载逐级加至破坏为止。

（2）每次加荷后静停三分钟，使试件变形趋于稳定后再读记仪器读数，加荷时间间隔控制10分钟。

5、试件破坏标志受弯构件在加载或持载过程中出现下列标志之一者，即认为该结构构件达到或超过承载力极限状态。

（1）对有明显物理流限的热轧钢筋，其受拉主钢筋应力达到屈服强度，受拉应变达到0.01；无明显物理流限的钢筋，其受拉主钢筋的受拉应变达到0.01。

（2）受拉钢筋处最大垂直裂缝宽度达到1.5mm。

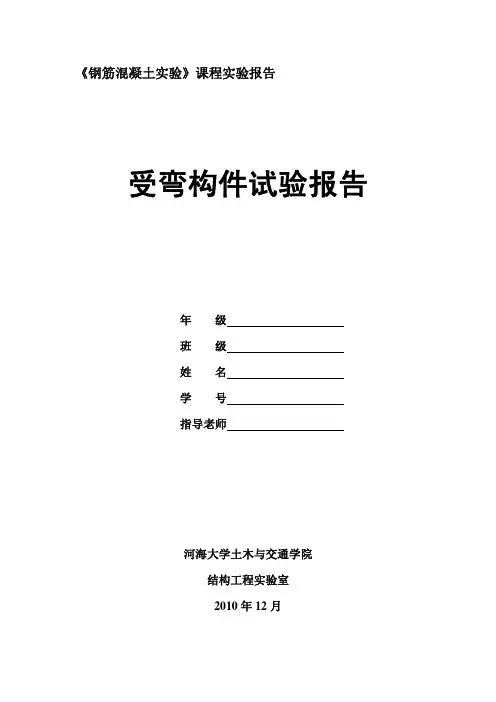

《钢筋混凝土实验》课程实验报告
受弯构件试验报告
年级 班级 姓名 学号 指导老师
河海大学土木与交通学院 结构工程实验室 2010 年 12 月
目录
1 受弯构件正截面性能试验报告 2 受弯构件斜截面性能试验报告 3 受弯构件正截面性能试验指导 4 受弯构件斜截面性能试验指导
1
1 受弯构件正截面性能试验报告
钢筋直径d＝
mm ；
钢筋面积 As ＝ 截面配筋率 ρ ＝
mm2 ； ；
8、电阻应变仪读数与荷载传感器转换关系
mm； mm； a=
钢筋强度
f
T y
＝
mm； N / mm 2 ；
2
1KN~
με 。
二、试验结果记录与整理
1、记录并整理试验过程上各级荷载作用下电阻应变仪读数、千分表读数和百分
表读数及裂缝宽度等，填写在表 1 中。
15
试验装置如图 3.1 所示。
图 3.1 试验装置示意图
试验设备包括试验台座、反力架、千斤顶、分配梁、荷载传感器、电阻应 变仪、千分表、百分表、放大镜、读数放大镜及电筒、直尺等。
试验梁支承于台座上，通过千斤顶和分配梁施加荷载，用荷载传感器和电 阻应变仪量测荷载，用千分表量测试验梁纯弯段的截面应变，用百分表量测试 验梁跨中挠度，用放大镜观察裂缝的出现，用读数放大镜量测裂缝宽度，用直 尺量测裂缝间距。 3.4 试验步骤
6
上绘制试验梁
(M T
/
M
T u
)
~
f
T
曲线。
图6
试验梁
(M
T
/
M
T u
)
~
f
T
曲线
5、将试验梁裂缝分布情况绘制在图 7 上。

6.裂缝观察镜和裂缝宽度量测卡
六、试验所用试件设计；
1.试验梁混凝土强度等级为C20。
2.①号筋要留三根长500mm的钢筋，用作测试其应力应变关系的试件。
3.在浇筑混凝土时，同时要浇筑三个150×150×150mm的立方体试块。作为梁试验时，测定混凝土的强度等级。
七、预估试验梁的开裂荷载和极限荷载；
1.了解钢筋混凝土梁受力的全过程。
2.了解对钢筋混凝土结构进行试验研究的方法。
3.得到进行钢筋混凝土结构试验的一些基本技能的训练。
4.通过试验验证混凝土梁的正截面受弯性能。
三、试验梁加载简图；
四、试验量测数据内容；
1.各级荷载下支座沉陷与跨中的挠度。
2.各级荷载下主筋跨中的拉应变及混凝土受压边缘的压应变。
5）．加载至试验梁破坏，记录电阻应变仪读数。6）．卸载。记录试验梁破坏时裂缝的分布情况。4．注意事项
（1）进行破坏实验时，应根据预先估计的可能破坏情况做好安全防范措施，以防损坏仪器设备和造成人员伤亡事故。
（2）随着实验的进行注意仪表及加荷载装置的工作情况，细致观察裂缝的发
生、发展和构件的破坏形态。裂缝的发生和发展用眼睛观察，裂缝宽度用刻度放大镜测量，在标准荷载下的最大裂缝宽度测量应包括正截面裂缝和斜截面裂缝。正截面裂缝宽度应取受拉钢筋处的最大裂缝宽度，测量斜裂缝时，应取斜裂缝最大处测量。每级荷载下的裂缝发展情况应随实验的进行在构件上绘出，并注明荷载级别和裂缝宽度值。
当试件达到承载能力极限状态时，注意观察试件的破坏特征并确定其破坏荷载值。规定：当发现下列情况之一时，即认为该构件已经达承载能力极限状态（破坏）。
依据“钢筋混凝土预制构件质量检验评定标准”，试件的破坏荷载值：1）正截面强度破坏。?受压混凝土破损；?纵向受拉钢筋被拉断；

钢筋混凝土梁的受弯破坏实验报告引言钢筋混凝土结构在建筑工程中得到广泛应用，钢筋混凝土梁是其中的重要构件之一。

为了研究钢筋混凝土梁在受弯加载下的破坏机制，进行了一系列实验。

本报告旨在总结和分析钢筋混凝土梁受弯破坏实验的结果，为工程实践提供参考。

实验目的本次实验旨在研究钢筋混凝土梁在受弯加载下的破坏形态和破坏机制，分析其受力性能以及承载力等相关参数。

实验方法1.材料选择：本次实验所用材料为标准混凝土和钢筋。

2.试验样品：选取具有一定规格的钢筋混凝土梁作为试验样品。

3.加载方式：以逐渐增加加载力的方式对梁进行受弯加载，记录加载过程中的变形和裂缝情况。

4.数据采集：实时记录试验中的加载力、挠度等数据，以便后续分析。

实验结果经过实验得到的主要结果如下： 1. 破坏形态：在加载逐渐增加的过程中，钢筋混凝土梁出现裂缝，并最终以裂缝扩展为主要破坏形态。

2. 破坏机制：梁在受弯加载下，裂缝逐渐扩展，混凝土逐渐破坏，钢筋暴露并发生变形，最终导致梁的失效。

3. 承载力分析：通过实验数据分析，得出钢筋混凝土梁的承载力大小，以便工程设计中的计算和预测。

1结论通过本次钢筋混凝土梁的受弯破坏实验，我们对其破坏形态和机制有了更深入的了解。

实验结果有助于完善钢筋混凝土结构设计的相关标准，并为工程实践提供可靠的参考。

同时，本实验也为进一步深入钻研钢筋混凝土结构的受力性能和破坏机制奠定了基础。

参考文献1.张三, 李四. 钢筋混凝土结构原理. 北京: 科学出版社, 2010.2.王五, et al. 钢筋混凝土结构设计手册. 上海: 上海科技出版社, 2015.2。

钢筋混凝土制作梁实验报告实验目的：通过对钢筋混凝土梁的制作实验，掌握梁的制作工艺和注意事项，了解梁的强度和刚度特性。

实验器材：水泥、砂子、碎石、钢筋、水桶、搅拌机、模具、振动器、切割机、量具等。

实验步骤：1.准备工作：准备所需的水泥、砂子、碎石、钢筋等材料并进行充分的检查和准备，确保质量和数量无误。

2.制备混凝土：按砂子、碎石和水泥的比例将它们放入搅拌机中进行充分搅拌，直到形成均匀的混合物为止。

3.搅拌混凝土：在混合物中加入适量的水，并继续搅拌，使混合物变得湿润且均匀。

4.搭建模具：根据梁的尺寸和设计要求，在振动台上搭建模具，并在模具内预置好钢筋。

5.浇筑混凝土：将搅拌好的混凝土倒入模具中，同时使用振动器除去气泡，并用刮板刮平表面。

6.养护：用湿布盖在混凝土表面，并进行适当的养护，保持湿润和稳定的温度。

7.拆模：根据混凝土的硬化程度，确定拆模的时间，并小心地把模具拆除，防止梁破损。

8.切割：根据设计要求，使用切割机将梁切割成所需要的尺寸。

实验结果与分析：根据实验制作出来的钢筋混凝土梁进行测试，测量梁的长度、高度、宽度等参数，并用材料测试仪器对梁的抗弯强度和刚度进行测试。

通过对实验结果的分析，得出以下结论：1.钢筋混凝土梁的强度和刚度主要受到混凝土的配比和养护情况的影响。

2.混凝土的强度随着水泥和骨料的含量增加而增加，但过多的骨料会影响混凝土的流动性。

3.适当的振动可以有效减少混凝土中的气泡，提高混凝土的密实性。

4.混凝土在养护期间需要保持一定的湿度和恒定的温度，以促进混凝土的早期强度发展。

5.钢筋的布置对梁的强度和刚度有很大的影响，布置不当可能导致梁的开裂和失稳。

结论：通过本次实验，我们成功地制作了钢筋混凝土梁，并测量了梁的强度和刚度等特性。

实验结果表明，混凝土的配比、振动、养护和钢筋的布置都对梁的性能有着重要的影响。

掌握了梁的制作工艺和注意事项，对混凝土结构的设计和施工具有重要意义。

钢筋混凝土梁实验报告钢筋混凝土梁实验报告概述钢筋混凝土是一种常用的建筑材料，用于各种结构中，如梁、柱和板等。

本实验旨在通过对钢筋混凝土梁的试验研究，了解其力学性能和承载能力，为实际工程设计提供参考。

实验目的1. 测试钢筋混凝土梁的强度和刚度。

2. 分析梁的破坏模式和承载能力。

3. 探究不同配筋方式对梁的性能的影响。

实验装置和材料1. 实验装置：压力机、测力仪、位移测量仪等。

2. 实验材料：水泥、砂、骨料、钢筋等。

实验步骤1. 制备混凝土：按照设计配比将水泥、砂和骨料混合搅拌，加入适量的水，制备成均匀的混凝土。

2. 制作模具：根据设计要求，制作适当尺寸的混凝土梁模具。

3. 配筋：根据设计要求，在模具中设置钢筋。

4. 浇筑混凝土：将制备好的混凝土倒入模具中，用振动器震实。

5. 养护：在室温下，保持混凝土梁充分养护，以确保其强度的发展。

6. 实验测试：将养护完毕的混凝土梁放置在压力机上，逐渐增加载荷，记录梁的变形和载荷数据。

7. 数据分析：根据实验数据，计算梁的强度、刚度和承载能力。

实验结果通过实验测试和数据分析，我们得到了以下结果：1. 钢筋混凝土梁的强度随着载荷的增加而增加，但在一定范围内，强度增长速度逐渐减缓。

2. 梁的刚度与载荷成正比，载荷越大，梁的刚度越高。

3. 不同配筋方式对梁的性能有显著影响。

合理的配筋方式可以提高梁的承载能力和刚度。

4. 梁的破坏模式主要有弯曲破坏和剪切破坏。

弯曲破坏时，梁中部发生裂缝并逐渐扩大，最终导致梁折断；剪切破坏时，梁的剪切区域发生破坏，形成剪切裂缝。

结论通过本次实验，我们深入了解了钢筋混凝土梁的力学性能和承载能力。

合理的配筋方式和养护措施可以提高梁的强度和刚度，确保结构的安全性。

实验结果为实际工程设计提供了重要的参考依据。

展望本实验只是对钢筋混凝土梁的基本性能进行了初步研究，还有许多方面有待进一步探索。

未来的研究可以考虑更多的因素，如不同混凝土配比、不同养护条件和不同加载方式等，以便更全面地了解钢筋混凝土梁的行为。

钢筋混凝土超筋梁及试验报告在建筑工程领域，钢筋混凝土结构是广泛应用的一种结构形式。

而其中的超筋梁作为一种特殊的构件，其性能和特点对于结构的安全性和稳定性具有重要意义。

为了深入了解钢筋混凝土超筋梁的工作性能，我们进行了一系列的试验，并形成了这份试验报告。

一、试验目的本次试验的主要目的是研究钢筋混凝土超筋梁在受荷作用下的力学性能，包括其承载力、变形特征、裂缝开展情况等，以评估超筋梁在实际工程中的应用可行性和安全性。

二、试验材料与设备1、材料混凝土：采用强度等级为 C30 的商品混凝土，其配合比经过严格设计和试验验证。

钢筋：选用 HRB400 级钢筋，纵筋和箍筋的直径和间距根据试验设计要求确定。

2、设备加载设备：采用液压千斤顶进行分级加载，通过压力传感器和数据采集系统实时记录加载力的大小。

测量仪器：位移传感器用于测量梁的挠度变形，应变片用于测量钢筋和混凝土的应变。

三、试验梁设计本次试验共设计制作了三根钢筋混凝土超筋梁，梁的截面尺寸为200mm×400mm，跨度为 3000mm。

纵筋的配筋率根据超筋梁的定义进行设计，箍筋采用封闭式箍筋，间距为 100mm。

四、试验过程1、安装测量仪器在试验梁的跨中、支座处以及钢筋表面安装位移传感器和应变片，并进行调试和校准，确保测量数据的准确性。

2、加载方案采用分级加载的方式，每级加载增量为预计极限荷载的 10%，加载至梁出现明显破坏特征为止。

加载过程中保持加载速度均匀，同时观察梁的变形和裂缝开展情况。

3、数据采集在加载过程中，通过数据采集系统实时采集加载力、位移和应变等数据，并记录梁的裂缝开展情况。

五、试验结果与分析1、承载力通过试验，得到了三根超筋梁的极限承载力。

试验结果表明，超筋梁的极限承载力高于按规范计算的理论值，但由于超筋梁的破坏形式为脆性破坏，其实际应用受到一定限制。

2、变形特征超筋梁在加载初期，挠度变形较小，随着荷载的增加，挠度变形逐渐增大。

但与适筋梁相比，超筋梁的变形能力较差，在达到极限承载力时，变形突然增大，呈现出明显的脆性破坏特征。

钢筋混凝土受弯梁试验报告(打印出来)报告编号：THL-001实验项目：钢筋混凝土受弯梁实验日期：2018年7月31日实验设备：KW电子力计一、试验目的本试验的目的是测试钢筋混凝土梁的受弯性能，了解它的抗弯强度和刚度，为后续工程施工提供结构设计参考。

二、试件信息2. 试件材质：混凝土强度等级为C303. 钢筋标准：YB/T2010-20064. 试件尺寸：长度为3m，宽度为400mm，厚度为300mm三、试验过程及数据1. 试件实施竖直加载，每次加载50kN，直至试件出现破坏现象，同时测试其承载力、变形量和刚度。

2.在实施竖直加载过程中，按照中国发展和改革委员会发布的《水利水电工程钢筋混凝土结构设计规范》(GB50440-2002)的规定，在3级负荷的时候测试梁的抗剪承载力。

3. 试验数据：加载负荷-kN: 0 50 100 150 200 250 300变形量-mm: 0 2.46 5.02 8.20 12.58 17.98 24.04刚度-kN/mm: 0 20.25 40.12 59.78 79.27 98.46 117.32四、试验结论1. 试件受力过程中无收敛、破坏等现象。

2.试件在300kN的负荷下，变形量达到24.04mm，抗拉和抗剪承载力分别为68.16kN和40.12kN，可达到设计要求。

3.试件抗弯刚度曲线变化趋势正常，抗弯刚度系数随负荷的增加而增大，正常情况下应随负荷的增加而降低，但是负荷较低时刚度可以被忽略，所以不影响梁的抗弯性能。

5、建议本次试验证明，钢筋混凝土受弯梁可以达到设计要求，具有良好的抗荷性能和有效的受力行为，为钢筋混凝土结构的设计和施工工作提供参考依据。

但我们也建议在试验结束后再进行严格的结构检查和细节检查，以防止出现不良的抗力性能，减少未来的质量风险。
