继电保护等电位接地网

变电站等电位接地网的搭建和应用提要：本文对等电位接地网这一新概念，从术语定义区别于有电位差的接地网的概念注释入手，到等电位接地网的搭建实施，以及有关实际应用中仍采用不相适宜的做法存在的问题做了切合实际的介绍，并与传统的分功能单点接地方式进行了对比，说明了两者之间在适用对象、实施方法、作用原理及具体操做法上的不同。

另外，还根据本人在现场实施改进取得的实际效果也做了简要介绍，以加深对等电位接地网的认识和理解。

关键词：等电位接地网搭接地接地极0．前言电网保护及自动化控制系统已基本上实现了由工频模拟量测量装置向数字化微机型设备转化，而用于该设备的抗干扰措施并没有伴随着设备的转型而作相应的改进；原适用于工频测量装置的抗干扰措施，已不适应于今天对高频信号敏感的数字式微机装置抗干扰的需要。

因而，由电磁干扰导致的设备损坏和装置不正确动作问题，在人们认识或不认识中存在，并影响着电网的安全可靠的运行。

对此，国家电网公司调度通信中心依照国家电网公司颁发的《国家电网公司十八项电网重大反事故措施》（试行）文件精神，于2005年末颁发了“继电保护专业重点实施要求”（以下简称《重点要求》）。

其第6章：“二次回路抗干扰”中提出，要求在变电站搭建有别于原有的地下隐蔽接地设施的等电位接地网，构成一个适应于微电子设备抗干扰需要的基础设施。

然而，在人们的传统观念中，在有地电流注入接地网时会产生地电位差，为避免地电位差产生干扰，习惯于将安全地、工作地及零电位参考地分别汇集，然后经引线至一点接地的星形接地方式。

由于受这种旧有接地观念的支配，对等电位接地网这一电磁兼容新技术缺乏理解和认识，即使国家电网公司提出了敷设等电位接地网的要求，也难以做到正确实施。

在近期的某个变电站建设工程中，出现不同厂家的屏柜采用不同的接地方式，有的柜体与接地铜排直接连通；有的接地铜排与柜体用绝缘子隔离，即将屏柜接地（安全地）与电路接地（工作地）分开接地，此做法不符合搭建等电位接地网的要求。

变电站等电位接地网的搭建和应用提要：本文对等电位接地网这一新概念，从术语定义区别于有电位差的接地网的概念注释入手，到等电位接地网的搭建实施，以及有关实际应用中仍采用不相适宜的做法存在的问题做了切合实际的介绍，并与传统的分功能单点接地方式进行了对比，说明了两者之间在适用对象、实施方法、作用原理及具体操做法上的不同。

另外，还根据本人在现场实施改进取得的实际效果也做了简要介绍，以加深对等电位接地网的认识和理解。

关键词：等电位接地网搭接地接地极0．前言电网保护及自动化控制系统已基本上实现了由工频模拟量测量装置向数字化微机型设备转化，而用于该设备的抗干扰措施并没有伴随着设备的转型而作相应的改进；原适用于工频测量装置的抗干扰措施，已不适应于今天对高频信号敏感的数字式微机装置抗干扰的需要。

因而，由电磁干扰导致的设备损坏和装置不正确动作问题，在人们认识或不认识中存在，并影响着电网的安全可靠的运行。

对此，国家电网公司调度通信中心依照国家电网公司颁发的《国家电网公司十八项电网重大反事故措施》（试行）文件精神，于2005 年末颁发了“继电保护专业重点实施要求” （以下简称《重点要求》）。

其第6 章：“二次回路抗干扰”中提出，要求在变电站搭建有别于原有的地下隐蔽接地设施的等电位接地网，构成一个适应于微电子设备抗干扰需要的基础设施。

然而，在人们的传统观念中，在有地电流注入接地网时会产生地电位差，为避免地电位差产生干扰，习惯于将安全地、工作地及零电位参考地分别汇集，然后经引线至一点接地的星形接地方式。

由于受这种旧有接地观念的支配，对等电位接地网这一电磁兼容新技术缺乏理解和认识，即使国家电网公司提出了敷设等电位接地网的要求，也难以做到正确实施。

在近期的某个变电站建设工程中，出现不同厂家的屏柜采用不同的接地方式，有的柜体与接地铜排直接连通；有的接地铜排与柜体用绝缘子隔离，即将屏柜接地（安全地）与电路接地（工作地）分开接地，此做法不符合搭建等电位接地网的要求。

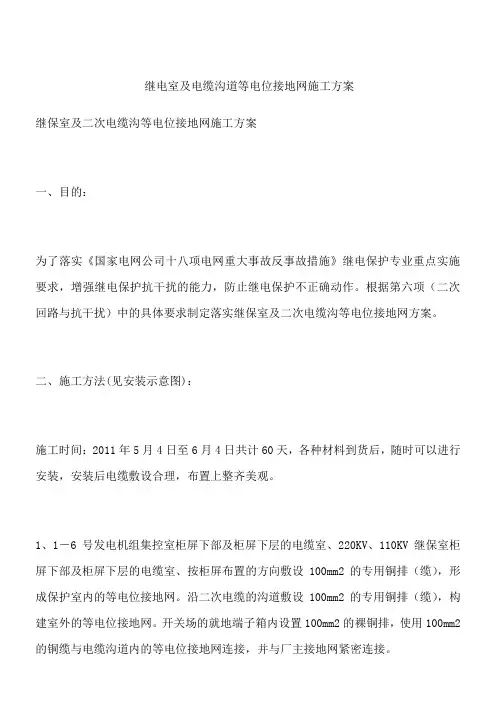

继电室及电缆沟道等电位接地网施工方案继保室及二次电缆沟等电位接地网施工方案1、1－6号发电机组集控室柜屏下部及柜屏下层的电缆室、220KV、110KV继保室柜屏下部及柜屏下层的电缆室、按柜屏布置的方向敷设100mm2的专用铜排（缆），形成保护室内的等电位接地网。

沿二次电缆的沟道敷设100mm2的专用铜排（缆），构建室外的等电位接地网。

开关场的就地端子箱内设置100mm2的裸铜排，使用100mm2的铜缆与电缆沟道内的等电位接地网连接，并与厂主接地网紧密连接。

2、等电位铜排敷设在电缆支架上，并用螺栓与电缆支架3处牢固连接。

3、每个屏间用2根铜芯软线牢固连接。

4512、施工前电缆支架应齐全，电缆敷设路径选择不宜遭受各种损坏，在经济上和技术上最有利线路。

3、要尽量减少和其它建筑物穿过墙壁的电缆的交叉，跨越和接近特别是热力管道在必须穿越时，必要时竟保持规定的距离，应采取防范措施，应敷设在坚固的保护管内。

4567、8、敷设在沟道内电缆应挂永久统一形式的标识牌，标识牌上要注明线路名称，电缆截面，长度和安装日期。

9、电缆沟盖板掀揭及恢复按原有标准执行。

四、安全措施123行。

4全规程，工作人员应穿绝缘鞋，设专人监护，同时应注意与带电设备保持安全距离，防止人身触电。

5、在继电室盘柜、主变、厂高变、PT端子箱工作，工作负责人及成员必须详细检查柜体各部位导线接头牢固，收工后检查工具、螺丝不得遗留在设备上，防止设备发生接地、短路故障。

6、在电缆竖井和梯子上工作时，必须把安全带记在牢固可靠位置，防止感电坠落伤人。

7、89电气专业负责人：张大山安全技术负责人：冯永刚施工负责人：纪耀鹏安全监督：桑德军刘宇123、电缆接线鼻子（铜）100mm2410个4、螺丝：M8×25450个5、平垫：φ8900个6、弹簧垫：φ8450个78、钻头。

关于集控室及500KV保护室等电位接地网施工要求2009.03.15.周建国为贯彻落实《国家电网公司十八项电网重大反事故措施》继电保护专业重点实施要求的通知〔调继[2005] 222号文〕，及《河北南网继电保护二次系统接地技术方案》的通知（冀电调[2007]46号），保障电网安全、稳定运行，避免保护误动作事故发生，现列出相关规定章节：一、《国家电网公司十八项电网重大反事故措施》规定：6.1.1.应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100 mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。

6.1.2.在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设100 mm2的专用铜排（缆），将该专用铜排（缆）首末端连接，形成保护室内的等电位接地网。

保护室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排（缆）与厂、站的主接地网在电缆竖井处可靠连接。

6.1.3.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与保护室内的等电位接地网相连。

6.1.4.沿二次电缆的沟道敷设截面不少于100 mm2的裸铜排（缆），构建室外的等电位接地网。

6.1.5.分散布置的保护就地站、通信室与集控室之间，应使用截面不少于100 mm2的、紧密与厂、站主接地网相连接的铜排（缆）将保护就地站与集控室的等电位接地网可靠连接。

二、《河北南网继电保护二次系统接地技术方案》冀电调（2007）46号通知规定：7.2.5.在主电缆沟远端处以及主电缆沟内每相隔15m-20m并靠近就地端子箱的位置上，应采用截面不小于100mm2铜排（缆）将等电位接地网与主接地网相接一次。

7.2.6.在室外电缆沟内，等电位接地网铜排（缆）之间以及与主接地网间的连接方式宜采用放热焊接。

浅谈变电站二次设备等电位接地网的布设方案摘要：针对当电力系统发生接地故障或遭遇雷击时，大电流会在主接地网内产生电压差，该电压差将对二次电缆产生干扰并影响二次设备的正常运行，布设二次设备等电位接地网能有效预防主接地网的不平衡电压引入到二次系统当中，进而引起二次设备损坏及误动情况的发生。

本文详细介绍了发电厂和变电站二次设备等电位接地网各组成部分的具体布设方法。

关键词：变电站；二次设备；等电位接地；地网敷设为了保证设备和人身的安全，必须尽量减少短路故障时地网的电位升，这要求最大程度的降低接地电阻值。

然而，与此对立的一个矛盾是随着电网的扩大系统单相短路电流也随着增大。

再加上近年新建的水电站和变电站都建在山上或其他土壤电阻率较高的地区。

因而接地阻值很难降低到标准要求的数值。

即使降低到标准要求值，也无法确保短路故障时二次回路不受干扰。

1二次等电位接地网的总体布置发电厂和变电站等电位接地网布设的位置应包括:中控室、继电保护室、机旁屏(含继电保护屏、自动控制屏、励磁屏、调速器电调屏、测量屏、故障录波屏等)、电流互感器(CT)和电压互感器(PT)端子箱、GIS汇控柜(开关站控制柜)。

其中，重点是继电保护所属屏柜，因其直接影响断路器出口操作回路。

等电位接地网采用截面积不小于100 mmz的专用铜排(缆)，按屏柜方向布置。

屏柜内等电位接地网专用铜排至屏柜下的专用铜排(缆)采用截面不小于50 m耐的铜排(缆)可靠连接。

二次等电位网独立组网，但又与主接地网一点相连。

等电位接地网布设完毕后，必须与主接地网有一点连接。

若不与主接地网相连，等电位接地网接地电阻不能满足设计要求;若与主接地网多点相连，当主接地网电位不平衡时，不平衡电压也会被引入到等电位接地网中，从而对二次设备产生干扰。

2等电位接地网各部分的布设方式2.1二次屏柜内的接地方式二次屏柜内均应装设2根截面不小于100 mm2的接地铜排。

一根为主接地网铜排。

它直接与柜体焊接在一起，与电站主接地网相连。

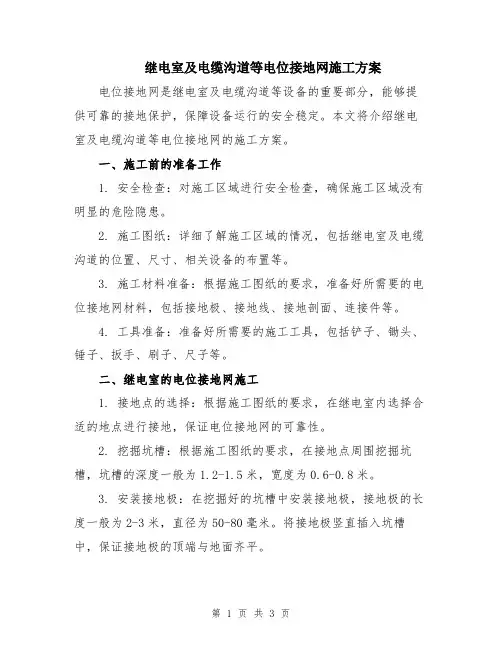

继电室及电缆沟道等电位接地网施工方案电位接地网是继电室及电缆沟道等设备的重要部分，能够提供可靠的接地保护，保障设备运行的安全稳定。

本文将介绍继电室及电缆沟道等电位接地网的施工方案。

一、施工前的准备工作1. 安全检查：对施工区域进行安全检查，确保施工区域没有明显的危险隐患。

2. 施工图纸：详细了解施工区域的情况，包括继电室及电缆沟道的位置、尺寸、相关设备的布置等。

3. 施工材料准备：根据施工图纸的要求，准备好所需要的电位接地网材料，包括接地极、接地线、接地剖面、连接件等。

4. 工具准备：准备好所需要的施工工具，包括铲子、锄头、锤子、扳手、刷子、尺子等。

二、继电室的电位接地网施工1. 接地点的选择：根据施工图纸的要求，在继电室内选择合适的地点进行接地，保证电位接地网的可靠性。

2. 挖掘坑槽：根据施工图纸的要求，在接地点周围挖掘坑槽，坑槽的深度一般为1.2-1.5米，宽度为0.6-0.8米。

3. 安装接地极：在挖掘好的坑槽中安装接地极，接地极的长度一般为2-3米，直径为50-80毫米。

将接地极竖直插入坑槽中，保证接地极的顶端与地面齐平。

4. 填充导电物质：在接地极周围填充导电物质，如电焊剩渣、铜屑等，以提高接地效果。

5. 安装接地线：将接地极与继电室内的电气设备连接起来，通过埋设在地下的接地线进行连接。

接地线一般采用导电性能良好的铜线或铜带，接地线的铺设要保持整齐、平直，避免弯曲和交叉。

6. 连接接地线：接地线与电气设备之间通过接地剖面和连接件进行连接，确保连接牢固。

7. 检查接地效果：完成接地线的连接后，使用万用表或接地电阻测试仪等工具对接地效果进行测试，确保接地电阻符合规定标准。

三、电缆沟道的电位接地网施工1. 接地点的选择：根据施工图纸的要求，在电缆沟道内选择合适的地点进行接地，保证电位接地网的可靠性。

2. 清理坑槽：清理电缆沟道内的杂物，确保接地点的周围没有障碍物。

3. 安装接地极：在电缆沟道内适当位置挖掘坑槽，安装接地极，接地极的长度、直径和填充导电物质的方法与继电室的施工类似。

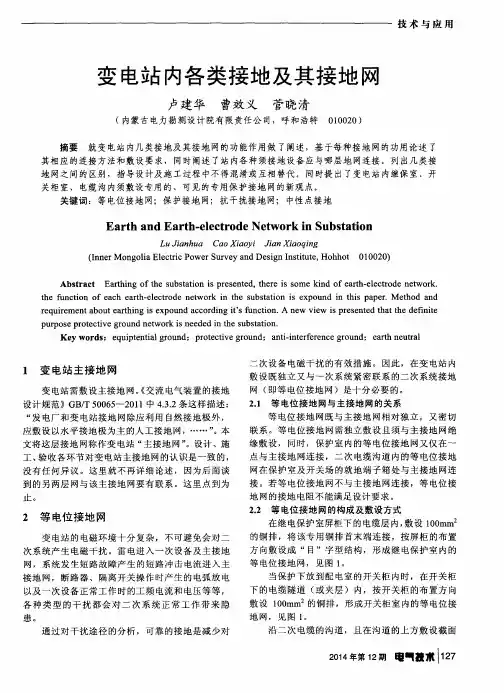

变电站等电位接地网敷设原则1敷设等电位电接地网原则1.1装有微机型继电保护及安全自动装置的110kV及以上变电站或发电厂均应敷设等电位接地网。

1.2应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。

1.3分散布置的保护就地站、通信室与集控室之间，应使用截面不少于100mm2的、紧密与厂、站主接地网相连接的铜排（缆）将保护就地站与集控室的等电位接地网可靠连接。

1.4等电位接地网宜采用铜排方式。

1.5对主接地网采用铜地网的变电站，亦应按照上述原则敷设等电位接地网。

2等电位电网等电位接地网安装方式2.1控制室、保护室内等电位电网等电位接地网安装方式2.1.1原则要求2.1.1.1在主控室、保护室柜屏下层的电缆室、电缆沟内，按柜屏布置的方向敷设100mm2的专用铜排（缆），将该专用铜排（缆）首末端连接(目字结构)，形成保护室内的等电位接地网。

2.1.1.2保护室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排（缆）与厂、站的主接地网在电缆入口处一点连接，这四根铜排（铜缆）取自目字结构等电位接地网与主接地网靠近的位置。

2.1.1.3二次电缆沟道内敷设的接地铜排（缆）引入控制室、保护小室时，应电缆入口处二次电缆沟道内敷设的接地铜排（缆）通过截面不小于100mm2的铜排（缆）与主控室、保护室内等电位主接地网在电缆入口处一点就近联连通连接。

此接地点应与室内等电位接地网的接地点布置在一处。

2.1.1.4当主控室、保护室有多个电缆入口时，各二次电缆沟道内敷设的接地铜排（缆）应汇集到室内等电位接地网的接地点所处的电缆入口处，与主接地网在一点连通。

此接地点应与室内等电位接地网的接地点布置在一处。

2.1.2施工要求：2.1.2.1铜排与铜排的连接采用放热焊接。

2.1.2.2控制室、保护室内等电位接地网采用专用支架固定。

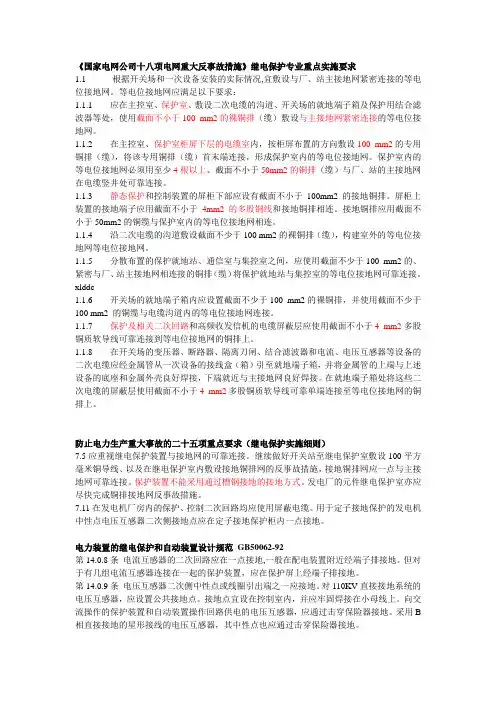

《国家电网公司十八项电网重大反事故措施》继电保护专业重点实施要求1.1 根据开关场和一次设备安装的实际情况,宜敷设与厂、站主接地网紧密连接的等电位接地网。

等电位接地网应满足以下要求：1.1.1 应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100 mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。

1.1.2 在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设100 mm2的专用铜排（缆），将该专用铜排（缆）首末端连接，形成保护室内的等电位接地网。

保护室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排（缆）与厂、站的主接地网在电缆竖井处可靠连接。

1.1.3 静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与保护室内的等电位接地网相连。

1.1.4 沿二次电缆的沟道敷设截面不少于100 mm2的裸铜排（缆），构建室外的等电位接地网等电位接地网。

1.1.5 分散布置的保护就地站、通信室与集控室之间，应使用截面不少于100 mm2的、紧密与厂、站主接地网相连接的铜排（缆）将保护就地站与集控室的等电位接地网可靠连接。

xlddc1.1.6 开关场的就地端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。

1.1.7 保护及相关二次回路和高频收发信机的电缆屏蔽层应使用截面不小于4 mm2多股铜质软导线可靠连接到等电位接地网的铜排上。

1.1.8 在开关场的变压器、断路器、隔离刀闸、结合滤波器和电流、电压互感器等设备的二次电缆应经金属管从一次设备的接线盒（箱）引至就地端子箱，并将金属管的上端与上述设备的底座和金属外壳良好焊接，下端就近与主接地网良好焊接。

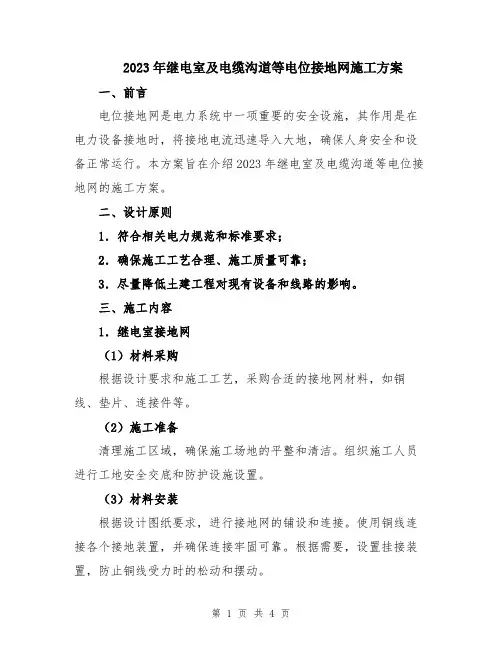

2023年继电室及电缆沟道等电位接地网施工方案一、前言电位接地网是电力系统中一项重要的安全设施，其作用是在电力设备接地时，将接地电流迅速导入大地，确保人身安全和设备正常运行。

本方案旨在介绍2023年继电室及电缆沟道等电位接地网的施工方案。

二、设计原则1．符合相关电力规范和标准要求；2．确保施工工艺合理、施工质量可靠；3．尽量降低土建工程对现有设备和线路的影响。

三、施工内容1．继电室接地网（1）材料采购根据设计要求和施工工艺，采购合适的接地网材料，如铜线、垫片、连接件等。

（2）施工准备清理施工区域，确保施工场地的平整和清洁。

组织施工人员进行工地安全交底和防护设施设置。

（3）材料安装根据设计图纸要求，进行接地网的铺设和连接。

使用铜线连接各个接地装置，并确保连接牢固可靠。

根据需要，设置挂接装置，防止铜线受力时的松动和摆动。

（4）接地装置安装按照设计要求，选取合适的接地装置进行安装。

将接地装置埋入地下并固定好，然后与铜线连接。

（5）质量检查完成接地网的铺设和连接后，进行质量检查。

检查网格焊点是否牢固，接地装置是否固定，接触电阻是否符合要求等。

（6）防护措施完成接地网的施工后，设置防护措施，如标识牌、围栏等，确保接地网区域的安全。

2．电缆沟道接地网（1）材料准备根据设计要求和施工工艺，准备合适的接地网材料，如铜钻地网、黄铜接线架等。

（2）施工准备清理施工区域，确保施工场地的平整和清洁，组织施工人员进行工地安全交底和防护设施设置。

（3）接地网安装按照设计要求，选取合适的接地网进行安装。

将接地网连接至电缆沟道的底部，并确保连接牢固可靠。

根据需要，使用黄铜接线架连接接地网和电缆金属护套。

（4）质量检查完成接地网的安装后，进行质量检查。

检查接地网的连接是否牢固，接触电阻是否符合要求等。

（5）防护措施完成接地网的施工后，设置防护措施，如标识牌、围栏等，确保接地网区域的安全。
