旋挖钻头的选配与使用

旋挖钻头的选配与使用旋挖钻头是一种常用于土壤钻探和地质工程中的工具，其选配与使用对于钻探的效果和工程质量有着重要的影响。

本文将从选配和使用两个方面对旋挖钻头进行详细介绍。

一、旋挖钻头的选配1. 钻头类型的选择旋挖钻头可以根据不同的钻探对象和工况要求选择不同类型的钻头。

常见的旋挖钻头类型包括砂土钻头、黏土钻头、岩石钻头和沉积层钻头等。

(1) 砂土钻头适用于砂土、软土等弱固结性地层，其特点是钻具头部有大量的孔洞和开槽，能够有效地抓取土屑。

(2) 黏土钻头适用于黏土、黏土砂、黏土岩等较固结的地层，其特点是钻具头部较平整，使用时需增加振动来破碎黏土。

(3) 岩石钻头适用于岩石、硬质地层等，其特点是钻具头部有较多的齿齿，通过旋转和冲击来破碎岩石。

(4) 沉积层钻头适用于沉积层地层，其特点是钻具头部具有一定的抓取性，能够有效地固定钻头在地层中。

2. 钻头尺寸的选择钻头的尺寸选择需要考虑到钻孔直径、井深和地层条件等因素。

一般来说，钻头的直径越大，抗弯强度越高，适用于大直径和深井的钻探；相反，钻头的直径越小，适用于小直径和浅井的钻探。

选择钻头尺寸时还需考虑地层条件，例如如果遇到较坚硬的岩石地层，钻头应选择直径较大、齿齿较少的钻头，以提高钻探效率和钻头寿命。

3. 钻头材质的选择钻头的材质直接影响钻具的切削性能和使用寿命。

常见的钻头材质有合金钢、硬质合金和切割器具等。

硬质合金的切削性能和耐磨性较好，适用于较坚硬的地层；合金钢具有较高的韧性和强度，适用于较软的地层和一般的土壤。

4. 钻头连接方式的选择钻具的连接方式包括直角扣、螺纹连接和销钉连接等多种形式。

选用合适的连接方式需要考虑到钻孔的直径、井深和钻机的具体情况等因素，以确保连接的可靠性和方便性。

二、旋挖钻头的使用1. 钻具存放和保养在使用旋挖钻头之前，需要将钻具存放在干燥通风的地方，防止受潮和锈蚀。

使用过程中，要做好钻具的清洁和保养工作，及时去除沉积在钻具上的泥沙和岩石屑，防止泥沙或坚硬的岩石粒子损坏钻具。

旋挖钻具的选配和使用旋挖钻机施工具有施工速度快,成孔质量高,机械化程度高,劳动强度低,底噪、环保等特点,在现代桩基施工中正受到越来越多施工者的青睐。

随着我国拉动内需,刺激消费,对基础设施投入的不断加大,它必将产生更大的经济和社会效益。

而如何最大发挥它的效能,正确选取钻具非常重要。

钻具种类繁多，下面就旋挖钻机钻具的选配和使用分类进行简单介绍。

第一类：旋挖钻斗A:嵌岩捞砂砂斗嵌岩捞砂砂斗特点：主体型式与砂层钻斗相同，但切削具有所区别。

可为全部采用截齿的，也可为采用组合齿的。

适用地层：含水量较高的砂土层、淤泥质粘土、致密粘土、砂砾石层、卵砾石层、贝壳层、铁板砂、高强度冻土、强～中风化岩层等软硬地层和复杂地层。

B:捞砂钻斗双底捞砂钻头特点：筒体下方有两块底板，上下底板通过中心悬挂轴相连，两者之间可以相对回转一定角度，以实现斗底进土口的开启和关闭。

针对易吸钻地层，可特别设计保直通气钻头。

适用地层：散土、含水量较高的砂土层、淤泥质亚粘土、砂砾石层、松散冻土等结构比较松散、克取强度较低的地层。

φ2000砂斗（上部形式）φ2000宝峨齿砂斗（中下部形状）清孔双底砂斗清孔砂斗用途：用于清除孔内沉渣。

C:土层钻斗旋挖土层钻斗特点：单层底板，配套使用耐磨合金钢铲式斗齿，实现快速钻掘。

适用地层：淤泥、淤泥质粘土、粘土、塑性冻土、块状砂土、风化软基岩等经扰动后所取样的结构不易松散且克取强度较低的地层。

第二类：旋挖短螺旋钻头A:嵌岩螺旋由于单锥钻斗钻进性能低，适合漂石.碎石土.岩石节理裂隙钻进。

单锥单螺岩石螺旋双平头单螺嵌岩钻头双锥单螺岩石螺旋双锥双螺岩石螺旋φ2500双锥双螺岩石螺旋双平头岩石螺旋特点：螺旋叶片起头可为锥头，亦可为平头，切削具为子弹头形截齿，布齿方式及螺旋叶片的型式可根据不同的地层，有很多种型式。

适用地层：坚硬土层、砂卵砾石层、强～弱风化岩层、有节理发育的坚硬冻土等克取强度较高的地层。

B:土层螺旋单头单螺土层螺旋钻头双头双螺土层螺旋钻头特点：螺旋叶片起头为平头，螺旋形式可分为单头单螺、双头单螺和双头双螺，其上焊耐磨合金钢铲式斗齿。

旋挖钻头的选配与使用范本旋挖钻头是一种在土壤中进行钻孔作业的工具，广泛应用于建筑、地基工程、桥梁建设等领域。

选配和使用合适的旋挖钻头对于提高钻孔效率、保证施工质量至关重要。

本文将从旋挖钻头的类型、选择、使用注意事项等方面进行详细介绍，以供参考。

1. 旋挖钻头的类型旋挖钻头主要分为凿岩型和抛土型两种。

凿岩型适用于较硬的地质条件，具有较大的锤击力和较高的穿透力，能够有效地钻进较硬的地层。

抛土型适用于较松软的地质条件，能够将土壤快速抛掷出钻孔外，并具有较高的工作效率。

2. 选配旋挖钻头的原则（1）根据地质条件选择钻头类型：若地质条件属于较硬的地层，则选择凿岩型钻头，若地质条件属于较松软的地层，则选择抛土型钻头。

（2）根据孔径选择钻头尺寸：一般情况下，钻孔直径越大，所需的钻头长度越长。

选择钻头时，应根据所需钻孔直径和深度来确定钻头尺寸。

（3）根据工作环境选择钻头结构：若工作环境狭小或有限高度限制，则选择抛土型钻头；若工作环境开阔且无高度限制，则选择凿岩型钻头。

3. 旋挖钻头的使用注意事项（1）钻孔前的准备工作：清理钻孔周围的障碍物，确保工作环境开阔；检查钻机和钻头的连接是否牢固；确认钻孔位置和深度。

（2）钻孔过程中的控制：控制钻机的转速和下钻力度，避免因钻进速度过快而导致旋挖钻头卡死或损坏；时刻注意钻孔进展情况，及时调整钻进方式和操作参数。

（3）钻孔后的清理工作：钻孔完成后，及时将钻头从钻孔中取出，清理钻头上的土壤和碎石；对于凿岩型钻头，还需要及时更换磨损严重的齿条和壳体。

4. 旋挖钻头的维护保养（1）定期检查钻头的磨损情况，及时更换磨损严重的部件。

（2）依据工作环境和作业情况，适时进行润滑维护，保证钻头的正常工作。

（3）钻孔作业结束后，应对钻头进行清洗和防锈处理，放置在通风干燥的地方，防止钻头受潮生锈。

5. 旋挖钻头的故障处理（1）如果钻头卡死，应立即停机，并通过逆转钻杆的方式将钻头取出，避免损坏钻机和钻杆。

旋挖钻头的选配与使用
旋挖钻头是一种用于地基工程、建筑工程、矿业勘探等领域的
钻孔工具。

旋挖钻头的选配与使用是影响钻孔效率和钻孔质量的重
要因素。

本文将从旋挖钻头的选配和使用两个方面进行详细介绍。

一、旋挖钻头的选配
1. 选用合适的旋挖钻头类型
根据工作条件选择不同类型的旋挖钻头。

一般来说，旋挖钻头
的类型包括碳钢钻头、合金钢钻头、硬质合金钻头等。

碳钢钻头车
削性能好，适合钻孔深度较浅的软土和松散砂石层；合金钢钻头耐
磨性好，适合钻孔深度较深的硬砂岩和石灰岩层；硬质合金钻头耐
磨性能和刚性都很强，适合钻孔深度较深的硬岩层。

因此，根据不
同的钻孔层位选择不同类型的旋挖钻头，能够提高钻孔效率。

2. 选用合适的旋挖钻头直径
选用合适的旋挖钻头直径可以有效提高钻孔效率，并保证钻孔
质量。

通常来说，钻孔直径与旋挖钻头直径比值应该为1:1.1~1.3。

如果选择过大的旋挖钻头直径，可能会增加旋挖钻头的负载，导致
降低钻孔效率；如果选择过小的旋挖钻头直径，可能会导致钻孔壁
面不光滑、容易塌方。

3. 选用合适的机器和动力
在选用旋挖钻头前，需要根据工作条件合理选择挖掘机、铲斗
和破碎锤等辅助设备。

根据旋挖钻头的直径和工作条件，还需要合
理选择动力。

（如：转速、扭矩、功率等）
1。

编号：SM-ZD-33828 旋挖钻头的选配与使用Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改旋挖钻头的选配与使用简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

旋挖钻进施工是在我国近期迅速发展起来的先进的桩工施工工法，旋挖钻机施工具有高效、低噪、环保、成孔质量高、机械化程度高等诸多特点，旋挖钻机是这种工法的执行者，无论是国外产品还是国产设备结构形式和工作原理大同小异，但所施工的地层千差万别，施工具体的技术要求又各有不同，所以只有通过选择不同钻头来满足上述的要求，科学地选择钻头及合理的使用钻头，在一定程度上能丰富旋挖钻机的施工工艺，拓宽旋挖钻机的施工领域。

影响旋挖钻头选用的因素很多，概括起来主要有三个方面：地层情况；钻机功能；孔深、孔径、沉碴厚度、护壁措施等具体要求。

1、目前常见旋挖钻头的分类常见的旋挖钻头有螺旋钻头、旋挖斗、筒式取芯钻头、扩底钻头、冲击钻头、冲抓锥钻头和液压抓斗，下面逐类简单介绍。

1、1 螺旋钻头（1）锥形：双头双螺，适用于坚硬基岩。

双头单螺，适用于风化基岩、卵石、含冰冻土等。

以上钻头配装各种截齿，通过齿型、螺距、螺旋升角的变化又可派生出很多类型的钻头。

（2）直螺旋钻头：a、斗齿直螺双头双螺，适用于砂土，胶结差的小直径砾石层；双头单螺，适用于砂土、土层；单头单螺，适用于胶结差的大直径卵石，粘性土及硬胶泥。

旋挖钻具使用说明书一、单开门捞砂斗1、结构特点：锥形筒体，避免孔底抱钻，卸土方便，双层底板单开门，强度高，可实现提斗时关闭斗门，开门方式机动手动一体化，操作都很简单方便，切削齿为耐磨斗齿，适合于偏软地层，下部有超前截齿切削刃，对于钻取大块卵砾石效果较好。

2、适合地层：1）大块卵砾石层，2）风化基岩，3）含水粘土层等3、操作规程及使用注意事项：1）新钻具下孔前首检查钻齿是否齐全及连接牢固，操作时要轻压慢转2）进土量为斗容积的5/6时即可提钻，提钻之前要给压反转1-2圈待斗门关闭后再提3）提钻时如遇卡阻，要在遇卡处上下移动钻具并慢速回转，待解卡后再提钻，切不可强行提钻4）如采取人工开门，开门钩长度不得小于2米，此时绝不允许钻具旋转，机动时压盘下压速度要慢，不可高速冲压打开轴，以免损坏开合机构及斗体，斗门打开后如土砂不能自卸操作手要反复正反转动钻具，直至把土卸完，严禁上下提升或左右摆动撞击其他固定物来卸土5）如发现斗齿已磨损严重或损坏需及时更换，且更换同一种规格的齿6）如孔内发现异物严禁下钻或把钻具充当事故处理工具处理事故二、双开门捞砂斗1、结构特点：锥形筒体，避免孔底抱钻，卸土方便，双层底板双开门，强度高，可实现提斗时关闭斗门，孔底双面吃土，钻具稳定性好不易偏，开门方式机动手动一体化，操作都很简单方便，切削齿为斗齿，适合于偏软颗粒偏细地层。

2、适合地层：1）小颗粒卵砾石层，2）含水砂土层，3）冻土层等3、操作规程及使用注意事项：1）新钻具下孔首检查钻齿是否齐全及连接牢固，操作时要轻压慢转2）进土量为斗容积的2/3-4/5时即可提钻，提钻之前要给压反转1-2圈待斗门关闭后再提，一定确保斗门关严后再提钻，因所钻取的土砂颗粒较细且可能掺杂泥水，否则将形成漏失造成取土失败3）提钻时如遇卡阻，要在遇卡处上下移动钻具并慢速回转，待解卡后再提钻，切不可强行提钻4）如采取人工开门，开门钩长度不得小于2米，此时绝不允许钻具旋转，机动时压盘下压速度要慢，不可高速冲压打开轴，以免损坏开合机构及斗体，斗门打开后如土砂不能自卸操作手要反复正反转动钻具，直至把土卸完，严禁上下提升或左右摆动撞击其他固定物来卸土5）如发现斗齿已磨损严重或损坏需及时更换，且更换同一种规格的齿6）如孔内发现异物严禁下钻或把具充当事故处理工具处理事故三、斗齿螺旋钻头1、结构特点：双头单螺，直螺，切削齿为斗齿，采用双头入土稳定性好，尤其是在较软地层不易斜，直螺导向性好，取土量大。

旋挖钻头的选配与使用旋挖钻头是一种常用于土壤钻探和地基工程中的钻进工具，具有钻孔速度快、钻进深度大、适用范围广等特点。

选配和使用旋挖钻头需要考虑钻孔直径、土壤类型、建筑物需求等因素。

下面将从选配和使用两个方面进行详细介绍。

一、旋挖钻头选配1. 钻孔直径选择钻孔直径直接决定了旋挖钻头的尺寸，一般可从以下几个方面考虑选择：（1）土壤类型：不同土壤类型对旋挖钻头的钻孔直径要求不同，例如较松软的土壤可选择较大的钻孔直径，而较坚硬的土壤可选择较小的钻孔直径。

（2）工程要求：根据工程设计要求确定所需的钻孔直径，例如地基工程通常需要较大的钻孔直径。

（3）设备限制：根据旋挖机的工作能力和配套设备的尺寸确定所需的钻孔直径，确保设备能够适应。

2. 钻头形式选择旋挖钻头有多种形式，常见的包括圆形钻头、扁钻头、土星钻头等。

根据具体工程要求选择合适的钻头形式：（1）圆形钻头：适用于一般土壤类型的钻探，具有较好的通用性和稳定性。

（2）扁钻头：适用于较硬的土壤和岩石层，能够提供较大的钻进力和抗压能力。

（3）土星钻头：适用于强力钻进，能够在较坚硬的土壤和岩石中完成深孔钻进作业。

3. 钻头材质选择旋挖钻头的材质选择对于其使用寿命和性能起到重要影响，一般可选用以下几种材质：（1）高速钢：适用于一般土壤类型的钻探，具有较高的硬度和耐磨性。

（2）硬质合金：适用于较硬的土壤和岩石层，能够提供更好的切削力和抗磨性。

（3）钻石钻头：适用于特殊的岩石层和混凝土中，具有较高的硬度和耐磨性。

4. 钻头结构选择旋挖钻头的结构设计直接关系到其使用性能，一般可根据以下几个方面进行选择：（1）切齿形式：切齿的形状和数量对于钻进性能和土壤处理具有重要影响，一般可选择单排切齿、双排切齿等。

（2）钻头长度：钻头长度决定了钻进深度，根据具体工程要求选择合适的钻头长度。

（3）切齿材质：钻头切齿的材质选择与钻头材质选择类似，根据土壤类型和工程要求选择合适的切齿材质。

型号旋挖钻机系统参数及配置旋挖钻机是一种用于土方施工的专用钻机，主要用于孔洞的钻掘和土壤取样。

下面是一个旋挖钻机常见的系统参数及配置的介绍。

1.发动机参数：旋挖钻机通常采用柴油发动机来提供动力，其参数如下：发动机型号：柴油发动机额定功率：根据具体型号可选，通常在100-500马力之间最大扭矩：根据具体型号可选，例如2000-8000牛·米2.钻机参数：旋挖钻机的钻机参数决定了其钻探单位的性能，主要包括以下几个方面：最大孔径：决定了钻机的钻孔能力最大钻孔深度：决定了钻机的作业范围最大回转速度：决定了钻杆的进给速度和钻孔的效率最大提升力：决定了钻杆的输送能力和钻孔的负载能力最大旋转力矩：决定了钻机在钻掘土层时的稳定性3.钻杆参数：旋挖钻机的钻杆是连接钻机和钻头的关键部件，其参数如下：钻杆类型：有普通钻杆和钻头一体化钻杆等多种类型可选钻杆直径：通常为100-200毫米钻杆长度：根据具体需求可定制，一般为2-6米钻杆连接方式：将钻杆连接在一起的方式，通常有螺纹连接和夹紧连接等4.钻头参数：旋挖钻机的钻头用于在土层中进行钻掘，其参数如下：钻头类型：可以根据不同地质条件选择不同形状的钻头，如滚刀、钻头和钢模等钻头直径：根据设备的钻杆直径来选择合适的钻头直径5.驱动方式：旋挖钻机的驱动方式决定了其在施工过程中的灵活性和作业效率，常见的驱动方式如下：液压驱动：利用液压系统提供动力，具有稳定性好、作业效率高的优点电动驱动：利用电动机提供动力，适用于一些电力供应场所，不适用于野外施工机械驱动：利用传统的机械传动方式，较少使用，效率相对较低6.控制系统：旋挖钻机的控制系统用于控制钻机的运行，通常包括以下几个方面：主控系统：控制钻机的行走、旋转、钻进、提升等运动液压系统：控制液压缸、液压马达等执行机构的运行电气系统：控制电机、传感器等电气装置的运行自动控制系统：可根据设定的参数进行自动控制钻机的操作以上是对旋挖钻机系统参数及配置的简要介绍，每个具体的旋挖钻机型号都有其特定的系统参数和配置，可以根据具体的工程需求进行选择。

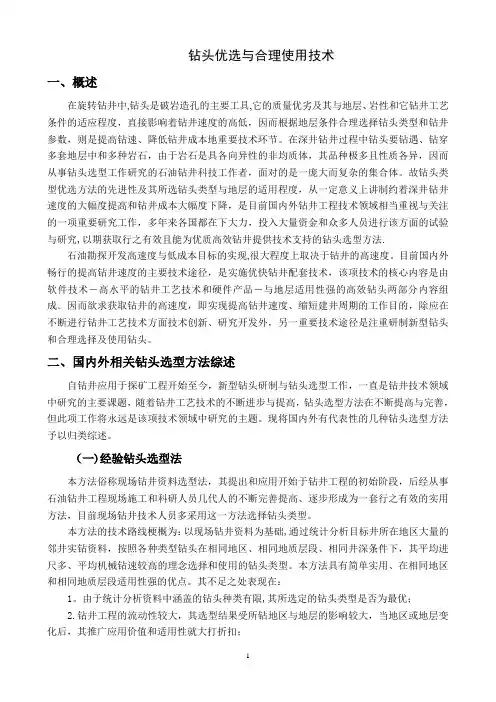

钻头优选与合理使用技术一、概述在旋转钻井中,钻头是破岩造孔的主要工具,它的质量优劣及其与地层、岩性和它钻井工艺条件的适应程度，直接影响着钻井速度的高低，因而根据地层条件合理选择钻头类型和钻井参数，则是提高钻速、降低钻井成本地重要技术环节。

在深井钻井过程中钻头要钻遇、钻穿多套地层中和多种岩石，由于岩石是具各向异性的非均质体，其品种极多且性质各异，因而从事钻头选型工作研究的石油钻井科技工作者，面对的是一庞大而复杂的集合体。

故钻头类型优选方法的先进性及其所选钻头类型与地层的适用程度，从一定意义上讲制约着深井钻井速度的大幅度提高和钻井成本大幅度下降，是目前国内外钻井工程技术领域相当重视与关注的一项重要研究工作，多年来各国都在下大力，投入大量资金和众多人员进行该方面的试验与研究,以期获取行之有效且能为优质高效钻井提供技术支持的钻头选型方法.石油勘探开发高速度与低成本目标的实现,很大程度上取决于钻井的高速度。

目前国内外畅行的提高钻井速度的主要技术途径，是实施优快钻井配套技术，该项技术的核心内容是由软件技术－高水平的钻井工艺技术和硬件产品－与地层适用性强的高效钻头两部分内容组成。

因而欲求获取钻井的高速度，即实现提高钻井速度、缩短建井周期的工作目的，除应在不断进行钻井工艺技术方面技术创新、研究开发外，另一重要技术途径是注重研制新型钻头和合理选择及使用钻头。

二、国内外相关钻头选型方法综述自钻井应用于探矿工程开始至今，新型钻头研制与钻头选型工作，一直是钻井技术领域中研究的主要课题，随着钻井工艺技术的不断进步与提高，钻头选型方法在不断提高与完善，但此项工作将永远是该项技术领域中研究的主题。

现将国内外有代表性的几种钻头选型方法予以归类综述。

（一)经验钻头选型法本方法俗称现场钻井资料选型法，其提出和应用开始于钻井工程的初始阶段，后经从事石油钻井工程现场施工和科研人员几代人的不断完善提高、逐步形成为一套行之有效的实用方法，目前现场钻井技术人员多采用这一方法选择钻头类型。
