真空表

在正常情况下，指针直接位于压力真空计的上方，这意味着压力为0（实际压力为1个大气压）；当压力表指针顺时针旋转时，表示压力高于大气压，较高的部分取决于仪表的读数。

当压力表指针逆时针旋转时，表明压力低于大气压，并且出现负压（真空）。

真空度的大小是压力表的读数。

这种压力表在市场上很少见，是一种可以测量系统压力和真空度的仪器，因此被称为“压力真空表”。

真空计分为压力真空计和真空压力计。

真空压力表：一种基于大气压的仪器，用于测量小于大气压的压力。

压力真空计：一种用于基于大气压测量大于或小于大气压的仪器。

有两种表达压力的方法：一种是绝对真空表达的压力，称为绝对压力；另一种是绝对真空表达的压力。

另一个是以大气压力为基准表示的压力，称为相对压力。

由于大多数压力测量仪器测量的压力是相对压力，因此该相对压力也称为表压。

当绝对压力小于大气压时，可以用该值表示容器中的绝对压力小于一个大气压。

称为“真空度”。

它们之间的关系如下：绝对压力=大气压+相对压力；真空度=大气压-绝对压力；中国的法定压力单位为Pa（N /㎡），简称为Pascal。

由于该单位太小，通常用作其10 6单位MPa。

真空压力表是一种常用的测量压力表，在许多领域都有一定的应用。

真空压力表的使用中应注意的事项，例如真空压力表的测量范围，真空压力表的使用温度等。

1.使用真空压力表时，环境温度为-40〜70℃，相对湿度不超过80％。

如果偏离正常使用温度20℃，则必须将其包括在附加温度误差中。

2.使用真空压力表时，必须垂直安装，并力争与测量点保持同一水平。

如果差异太大并且包含在液柱引起的附加误差中，则在测量气体时就不必考虑这一点。

安装时，请堵塞表壳背面的防爆口，以免影响防爆性能。

3.正常使用的真空压力表的量程：不超过静态压力下的测量上限的3/4和波动下的测量上限的2/3。

在上述两种压力条件下，大型压力表的最小测量值不得低于下限的1/3，并且在测量真空度时应使用所有真空部分。

same真空表设置说明书摘要：一、前言二、真空表的功能与用途三、真空表的安装与操作1.准备工作2.安装步骤3.操作方法四、真空表的维护与保养1.日常维护2.定期保养五、真空表的使用注意事项六、附录正文：【前言】真空表是一种测量真空度的仪器，广泛应用于各种真空系统中。

为了帮助用户更好地了解和使用真空表，我们特别提供了此说明书，详细介绍了真空表的功能、用途、安装、操作、维护与保养及使用注意事项等内容。

【真空表的功能与用途】真空表主要用于测量真空系统中的真空度，可以实时监测真空系统的运行状态，为用户提供可靠的测量数据。

适用于科研、电子、化工、航空、航天等领域。

【真空表的安装与操作】1.准备工作在使用真空表之前，请确保真空系统已关闭，并确保表内无异物。

同时，准备好相关的工具和材料，如扳手、螺丝刀等。

2.安装步骤（1）首先，选择合适的安装位置，确保安装位置干燥、无尘、无腐蚀性气体。

（2）然后，根据真空表的尺寸和接口，准备相应的安装孔和连接线。

（3）接着，将真空表安装到指定位置，用扳手和螺丝刀固定好。

（4）最后，连接真空系统的进出口管道，确保连接牢固。

3.操作方法（1）打开真空系统，让系统运行一段时间，使真空表内部充满真空。

（2）观察真空表的读数，确保真空表正常工作。

（3）根据需要，设定真空表的量程和单位，以便更准确地读取真空度。

（4）在系统运行过程中，注意观察真空表的读数变化，及时了解真空系统的运行状态。

【真空表的维护与保养】1.日常维护（1）使用后，及时清洁真空表，避免灰尘和污物影响测量精度。

（2）定期检查真空表的连接线和接口，确保连接牢固。

2.定期保养（1）每隔一段时间，对真空表进行校准，以保证测量精度。

（2）如果真空表出现故障，及时联系售后服务人员进行维修或更换。

【真空表的使用注意事项】1.在使用过程中，避免剧烈震动和撞击真空表，以免影响测量精度。

2.请勿在高温、潮湿、有腐蚀性气体的环境中使用真空表。

真空表操作手册1. 简介真空表是一种用于测量、监测和控制系统内真空程度的仪器。

本操作手册旨在帮助用户正确操作真空表，保证准确测量和长期稳定的使用。

2. 准备工作在开始操作真空表之前，请确保以下准备工作已完成：- 将真空表放置于稳定的工作平台上，并保持平衡。

- 确认真空表与真空系统的连接管道已正确连接，并且密封良好。

- 打开真空系统的主控开关。

3. 操作步骤步骤一：打开电源在使用真空表之前，需要先打开电源。

确保电源线已正确连接，并按下电源开关。

步骤二：选择测量模式真空表通常具有多种测量模式，如绝压模式、相对压模式等。

根据需要选择合适的测量模式，并在屏幕上进行设置。

步骤三：零点校准在进行测量之前，进行零点校准以保证测量的准确性。

按照真空表的说明书进行校准操作，并等待校准完成。

步骤四：开始测量待真空表校准完成后，将探头放入要测量的空间中。

确保探头与空间的接触良好，并等待一段时间以稳定测量结果。

步骤五：记录测量结果当真空表显示出稳定的测量结果后，将结果记录下来。

可以使用纸质表格或电子表格进行记录，以便后续分析和比较。

4. 维护与注意事项为确保真空表的正常使用和精确测量，需要注意以下事项：- 定期清洁真空表的探头，并保持其表面清洁。

- 避免将真空表暴露于高温、高湿等恶劣环境中。

- 避免碰撞或震动真空表，以防损坏。

5. 故障排除如果在使用真空表时遇到问题，可以参考以下故障排除方法：- 检查电源线是否正确连接，并确认电源是否正常供电。

- 检查真空表与真空系统的连接情况，确保连接处没有泄漏。

- 根据真空表的说明书，查看是否存在其他故障排除方法。

6. 总结本操作手册提供了关于真空表的操作步骤、维护和故障排除等内容。

请用户在操作真空表时，严格按照手册的指导进行，以确保测量结果的准确和真空表的长期稳定使用。

真空表的读数一、真空表的定义真空表是一种用来测量封闭容器内的真空程度的仪器。

它通过测量容器内的气体压力来反映真空度的高低。

真空度一般用压力单位表示，常见的单位有帕斯卡（Pa）、毫巴（mbar）和托（Torr）。

二、真空表的工作原理真空表的工作原理基于气体压力与真空度之间的关系。

真空表内部有一个与被测容器相连的压力传感器，它可以测量容器内气体的压力。

当容器内真空度越高时，气体分子的数目较少，压力也就越低。

三、真空表的结构和组成部分真空表由以下几个主要部分组成： 1. 压力传感器：负责测量容器内气体的压力。

2. 显示屏：用于显示测得的真空度数值。

3. 控制器：根据传感器的信号控制显示屏上的数字变化。

4. 连接管路：将真空表与被测容器连接起来。

四、使用真空表的步骤使用真空表进行真空度测量通常需要以下步骤： 1. 将真空表与被测容器通过连接管路连接起来。

2. 打开真空表的开关，开始测量。

3. 等待一段时间，直到真空表的读数稳定下来。

4. 读取显示屏上的真空度数值。

5. 根据需要，可以根据真空度的读数调整容器内的真空程度。

五、真空表的注意事项和常见故障处理在使用真空表过程中，需要注意以下几点： 1. 确保连接管路和真空表本身没有漏气现象，否则会影响真空度的准确度。

2. 注意真空表的量程范围，避免超出其测量范围造成损坏。

3. 定期校准真空表，以确保其准确度。

4. 当真空表出现故障时，可以尝试重新校准或者更换传感器等部件。

六、真空表的应用领域真空表在许多领域都有广泛的应用，包括但不限于以下几个方面： 1. 真空技术研究：用于真空实验室中测量实验装置内的真空度。

2. 制药工业：用于检测药品生产过程中容器内的真空程度。

3. 真空冷冻：用于低温物理实验中测量液氮罐内的真空度。

4. 真空包装：用于食品和电子产品等的真空包装过程。

结论通过本文的介绍，我们了解了真空表的定义、工作原理、结构和使用步骤。

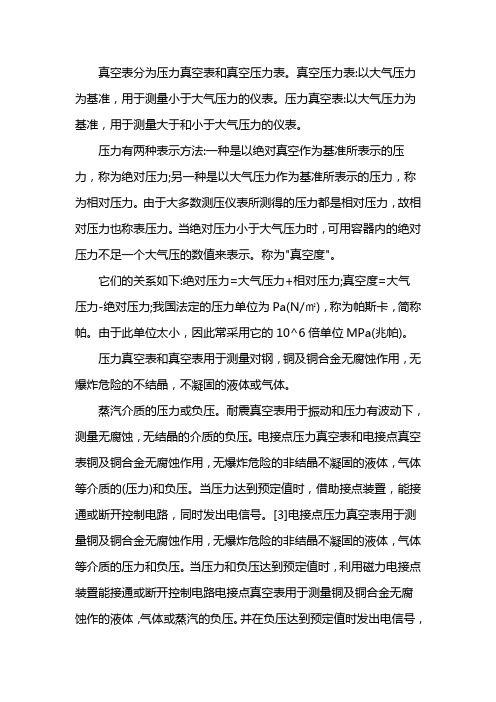

真空表分为压力真空表和真空压力表。

真空压力表:以大气压力为基准，用于测量小于大气压力的仪表。

压力真空表:以大气压力为基准，用于测量大于和小于大气压力的仪表。

压力有两种表示方法:一种是以绝对真空作为基准所表示的压力，称为绝对压力;另一种是以大气压力作为基准所表示的压力，称为相对压力。

由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。

当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。

称为"真空度"。

它们的关系如下:绝对压力=大气压力+相对压力;真空度=大气压力-绝对压力;我国法定的压力单位为Pa(N/㎡)，称为帕斯卡，简称帕。

由于此单位太小，因此常采用它的10^6倍单位MPa(兆帕)。

压力真空表和真空表用于测量对钢，铜及铜合金无腐蚀作用，无爆炸危险的不结晶，不凝固的液体或气体。

蒸汽介质的压力或负压。

耐震真空表用于振动和压力有波动下，测量无腐蚀，无结晶的介质的负压。

电接点压力真空表和电接点真空表铜及铜合金无腐蚀作用，无爆炸危险的非结晶不凝固的液体，气体等介质的(压力)和负压。

当压力达到预定值时，借助接点装置，能接通或断开控制电路，同时发出电信号。

[3]电接点压力真空表用于测量铜及铜合金无腐蚀作用，无爆炸危险的非结晶不凝固的液体，气体等介质的压力和负压。

当压力和负压达到预定值时，利用磁力电接点装置能接通或断开控制电路电接点真空表用于测量铜及铜合金无腐蚀作的液体，气体或蒸汽的负压。

并在负压达到预定值时发出电信号，接通或断开控制电路。

不锈钢真空表和不锈钢压力真空表用于测量对不锈钢316，316L及0Crl8Ni12MO2Ti无腐蚀作用的液体，气体介质的压力和负压，全不锈对环境有更强的耐蚀能力。

耐酸压力真空表用于测量硝酸及碱类液体介质的压力和负压;耐酸真空表用于测量硝酸及碱类液体的负压。

真空表与普通压力表的区别工作原理分好几种。

真空表一般用于负压的地方。

与普通压力表相比，只是气压压力的量程与精度的区别而已。

真空压力表的测量围是0－1个大气压，而普通压力表通常是0－几十、几百甚至更大的大气压数量。

量程选好的话测量的读数会准确很多。

按真空计测量原理分类直接测量真空计这种真空计直接测量单位面积上的力，有:（1）静态液位真空计：利用U型管两端液面差来测量压力。

（2）弹性元件真空计：利用与真空相连的容器表面受到压力的作用而产生弹性变形来测量压力值的大小。

间接测量真空计压力为10-1Pa时，作用在1cm2表面上力只有10-5N，显然测量这样小的力是困难的。

但可根据低压下与气体压力有关的物理量的变化来间接测量压力的变化。

属于这类的真空计有：（1）压缩式真空计：其原理是在U型管的基础上再应用波义耳定律，即将一定量待测压力的气体，经过等温压缩使之压力增加，以便用U型管真空计测量，然后用体积和压力的关系计算被测压力。

（2）热传导真空计：利用低压下气体热传导与压力有关这一原理制成。

常用的有电阻真空计和热偶真空计。

（3）热辐射真空计：利用低压下气体热辐射与压力有关原理。

（4）电离真空计：利用低压下气体分子被荷能粒子碰撞电离，产生的离子流随电力变化的原理。

如：热阴极电离真空计、冷阴极电离真空计和放射性电离真空计等。

（5）放电管指示器：利用气体放电情况和放电颜色与压力有关的性质判定真空度，一般仅能作为定性测量。

（6）粘滞真空计：利用低压下气体与容器壁的动量交换即外摩擦原理。

如振膜式真空计和磁悬浮转子真空计。

（7）场致显微仪：以吸附和解吸时间与压力关系计算压力。

（8）分压力真空计：利用质谱技术进行混合气体分压力测量。

常用的有四极质谱计、回旋质谱计和射频质谱计等。

PM—3J精密麦氏真空表正确使用方法前言PM—3J精密麦氏真空表是精准明确测量舱内真空度的常用设备，使用方法正确与否直接影响到航天探测器的研制和试验成果的精准性。

本文将以简洁易懂的方式为您呈现PM—3J精密麦氏真空表的正确使用方法，希望能够对您的试验工作有所帮忙。

设备介绍PM—3J精密麦氏真空表，是一种通过测量气体压力值来反推空气压力的仪器。

其紧要包括以下部分：•测量管：测量空气在管内所产生的压力。

•精密机械表：用于测量管外部输入的电信号，换算成液体的高度表示压强。

•掌控器：用于掌控真空泵的运行以及自动掌控PM—3J精密麦氏真空表的运行和维护。

使用方法步骤一：准备工作在使用 PM—3J精密麦氏真空表之前，必需进行以下准备工作：1.检查真空泵是否工作正常，假如不正常需要维护和修理或更换设备；2.检查测量管及周边装置是否正确安装；3.清洁转子表面；清理液体柱毛细管；4.确保温度与压强已达到稳定状态。

可以通过察看转子是否转动，以及压强是否波动来判定。

步骤二：设定额定压力值在使用 PM—3J精密麦氏真空表之前，需要首先设定仪器的额定压力值，这个数值是依据试验需求和实际情况来设定的。

在设定额定压力值时，需要考虑到以下因素：1.试验物质：不同物质对应的额定压力值是不同的；2.试验室油度：试验室内的油蒸气也会对压力值造成影响；3.所需真空度：在确定额定压力值时需要考虑试验需要达到的真空度。

步骤三：打开真空泵在设定完额定压力值之后，需要打开真空泵以减小导致真空波动的气体分子数量。

在打开真空泵之后，需要等待一段时间直到真空度已经稳定。

步骤四：校准零点在设定真空泵并等待一段时间后，需要进行零点校准。

通过对零点进行校准，可以确保仪器的测量精度更加精准。

步骤五：进行测量在校准零点之后，可以开始进行测量。

在进行测量时需要注意以下几点：1.测量之前需要短时间停止真空泵，等待压力平衡；2.需要调整量程，使之能够充分所需精度；3.注意测量时间以及试验环境的温度和湿度。

same真空表设置说明书摘要：1.引言2.真空表的定义与作用3.same 真空表的特点4.设置same 真空表的步骤5.注意事项6.结论正文：【引言】随着科学技术的发展，各类精密仪器在科研、生产等领域中发挥着越来越重要的作用。

真空表作为一种测量真空度的重要设备，被广泛应用于各种真空系统中。

本文将为您介绍如何设置same 真空表。

【真空表的定义与作用】真空表是一种用于测量真空系统中气体压力的仪器，它可以帮助我们了解系统的真空度，以保证真空设备的正常运行。

真空表在科研、生产、航空航天等领域具有重要的应用价值。

【same 真空表的特点】same 真空表具有以下特点：1.高精度：same 真空表采用高精度传感器，可以准确测量真空度。

2.稳定性：该真空表具有优良的稳定性，可在长时间内保持测量精度。

3.易操作：设置简便，操作方便。

【设置same 真空表的步骤】1.首先，将same 真空表连接到真空系统上。

2.打开真空表的开关，使其开始工作。

3.观察真空表的读数，确保其处于正常工作状态。

4.根据实际需要，调整真空表的测量范围。

5.在使用过程中，注意观察真空表的读数，如有异常，及时检查真空系统。

【注意事项】1.在使用same 真空表时，要确保其工作环境清洁、干燥。

2.避免在高温、高湿、强磁场等环境下使用。

3.定期对真空表进行校准，以保证测量精度。

4.在长时间不使用真空表时，需将其存放在通风、干燥的地方。

【结论】总之，same 真空表作为一款高精度、稳定、易操作的真空测量设备，在各类真空系统中发挥着重要作用。

正确设置和使用same 真空表，可以有效保证真空设备的正常运行，提高工作效率。
