平面镜成像课件(25张PPT)第一学期八年级上册
课堂小测
3. 如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡
烛，B为玻璃板后未点燃的蜡烛。有关本实验的说法错误的是（ C ）
A．玻璃板应该与桌面垂直 B．实验宜在较暗的环境中进行 C．眼睛应从B一侧观察成像情况 D．蜡烛燃烧较长时间后像物不再重合
课堂小测
4. 如图为玩具鸟在平面镜中的成像示意图。
拐弯处的反光镜可以扩大视野
汽车后视镜
超市防盗镜
探究新知
凹面镜的应用
凹面镜对光线有汇聚作用。
可发出的光变成平行光
太阳灶
手电筒、汽车灯、探照灯的反光装置
巩固练习
例 对一些实例和对应解释，下列说法正确的是（ D ） A．牙科医生检查牙齿用的小镜子——光的直线传播 B．太阳下人影相随——光的反射 C．汽车后视镜——凹面镜 D．用镜子增大空间感——平面镜成像
巩固练习
例 图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像， 请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经 平面镜反射过C点的光线。
探究新知
知识点三：平面镜的应用
成像
探究新知
改变光路
探究新知
知识点四：凸面镜和凹面镜
凸面镜的应用
凸面镜对光线有发散作用。 物体在凸面镜中成正立缩小的虚像。 利用凸面镜可以观察到更大的范围。
下列能改变像位置的是（ A ）
A．竖直上移玩具鸟 B．竖直下移平面镜 C．人向平面镜靠近 D．像与镜间放一木板
课堂小测
5. 在鞋店试穿新鞋时，小明直立面向竖直放置在地面上的“试鞋镜”，看 不到镜中自己脚上的新鞋。小明做以下动作，能够让他看到镜中自己脚上
的一只鞋或者两只鞋的是（ A ）
初中物理《平面镜成像作图方法》(共14张)ppt
②线段成像作 图 ┎
┎
一.确定线段的端点
A'
B'
二.过两端点分别作镜 面的垂线，标上直角符 号 三.分别截取像距等于 物距，标上相等符号 四.画虚像——用虚线 连接两像点，并标上指 示物体方向的箭头
③三角形成像作图
一.确定三角形的顶 点
C' A' B'
C
┎ ┎ ┎
B
A
二.过顶点分别作镜面 的垂线，标上直角符号 三.分别截取像距等于 物距，标上相等符号 四.画虚像——用虚线 顺次连接各顶点
平面镜成像作图方法
1、根据成像原理——光的反射作图
A B
┓
┓
A' B'
2、依据平面镜成像特点作图 ⑴已知物体和平面镜，确定像的位置 ①点成像作图
┎ S'ቤተ መጻሕፍቲ ባይዱ
一、过点S作镜面的垂 线，标上直角符号
二、截取像距等于物 距，标上相等符号 三、画虚像
S
作图的依据： 像与物的连线与镜面垂直
像与物到镜面的距离相等 平面镜所成的像是虚像
Ｂ Ｎ Ｂ'
Ａ'
⑶已知物体和像，确定平面镜的位置 S'是S在平面镜中所成的像，画出平面镜
一.连接物点S和像点S' 二. 作S和S'的垂直平分 线，标上直角符号、相等 符号 三.在垂直平分线像的一侧 标上短斜线，确定反射面
如图所示，A' O'是AO在平面镜中成的 像，画出平面镜的位置
一.确定像和物的端点
④规则几何图形成像作图
N
M
一.确定图形的各关键 点 二.过关键点分别作镜 面的垂线，标上直角符 号 三.分别截取像距等于 物距，标上相等符号 四.画虚像——用虚线 顺次连接各关键点
平面镜成像ppt课件
虚像
像与物体不在同一直线上，且不是实际光线的交点，因此是虚像。
03
可以用光屏接收
虚像不能用光屏接收，而实像可以。
03 平面镜成像的应用
生活中的应用
日常化妆
女性在化妆时常常使用镜子来检 查和调整妆容，而平面镜则是最 佳选择，因为它能够真实地反射
出面部的影像。
服装搭配
在试穿新衣服时，人们会使用镜 子来查看整体效果，以确保搭配
02
平面镜成像的特点是像与物体大 小相等、方向相反，且到平面镜 的距离相等。
平面镜成像的特点
1 2
像与物体大小相等
当光照射到物体上并经过平面镜反射后，形成的 像与原物体大小相等。
像与物体方向相反
由于光的反射，像相对于物体来说是左右颠倒的 。
3
像与物体到平面镜的距离相等
像与物体到平面镜的距离相等，即像距等于物距 。
像的缩放与物体到镜面的距离无关
02
无论物体靠近或远离平面镜，像的大小始终与物体大小相等。
可以用其他物体来比较
03
通过比较物体和像的大小，可以验证像与物大小相等的规律。
像的虚实
01 02
实像
当物体发出的光经平面镜反射后，反射光线进入人眼，人眼逆着反射光 线看去，因为感觉上是直线传播，所以会在反射光线的反向延长线的交 点处形成虚像。
详细描述
考察学生对平面镜成像基本概念的理解，包括成像原理、像的性质等。
练习题
总结词
考察成像规律
详细描述
考察学生对平面镜成像规律的掌握，如物像等距 、物像等大等。
总结词
考察实际应用
练习题
• 详细描述：考察学生如何运用平面镜成像知识解决实际问 题，如调整镜子角度、确定像的位置等。
像与物体不在同一直线上，且不是实际光线的交点，因此是虚像。
03
可以用光屏接收
虚像不能用光屏接收，而实像可以。
03 平面镜成像的应用
生活中的应用
日常化妆
女性在化妆时常常使用镜子来检 查和调整妆容，而平面镜则是最 佳选择，因为它能够真实地反射
出面部的影像。
服装搭配
在试穿新衣服时，人们会使用镜 子来查看整体效果，以确保搭配
02
平面镜成像的特点是像与物体大 小相等、方向相反，且到平面镜 的距离相等。
平面镜成像的特点
1 2
像与物体大小相等
当光照射到物体上并经过平面镜反射后，形成的 像与原物体大小相等。
像与物体方向相反
由于光的反射，像相对于物体来说是左右颠倒的 。
3
像与物体到平面镜的距离相等
像与物体到平面镜的距离相等，即像距等于物距 。
像的缩放与物体到镜面的距离无关
02
无论物体靠近或远离平面镜，像的大小始终与物体大小相等。
可以用其他物体来比较
03
通过比较物体和像的大小，可以验证像与物大小相等的规律。
像的虚实
01 02
实像
当物体发出的光经平面镜反射后，反射光线进入人眼，人眼逆着反射光 线看去，因为感觉上是直线传播，所以会在反射光线的反向延长线的交 点处形成虚像。
详细描述
考察学生对平面镜成像基本概念的理解，包括成像原理、像的性质等。
练习题
总结词
考察成像规律
详细描述
考察学生对平面镜成像规律的掌握，如物像等距 、物像等大等。
总结词
考察实际应用
练习题
• 详细描述：考察学生如何运用平面镜成像知识解决实际问 题，如调整镜子角度、确定像的位置等。
平面镜成像与作图ppt课件
镜子
1问：像能不能承接在光屏上？
不能
2问：用平面镜实验时能准确找到不像的能位置吗？
3问：用平面镜实验时不能确定像的位置，怎么办？
用玻璃板代替平面镜,既可以成像，又可以看到玻璃板 后面的物体， 便于确定像的位置
玻璃板
蜡烛2
等效替代法
蜡烛1 4问：为什么选两根一样的蜡烛？ 便于比较物与像的大
5问：为什么有时无论怎样前后移动蜡烛2，都 无法使它与蜡烛1的像重合？
虚象可以用眼睛观察到，但不能被光屏接收到。 ※5、平面镜的应用： ①改变光的传播方向 ②成像 ※6、平面镜成像的原理： 光的反射 7、球面镜:反射面是球面的一部分的镜子叫做球面镜 ①、凸面镜：用球面的外表面做反射面的叫凸面镜 ㈠对光具有发散作用
㈡应用：汽车观后镜 弯道观察镜
②、凹面镜：用球面的内表面做反射面的叫凹面镜 ㈠对光具有会聚作用 ㈡应用：太阳灶；手电筒、汽车灯、探照灯的反光装置
A
A’
B
B’
13
2、确定物的位置
可利用反射光线相交先确定像的位置，再由平面镜成像特点确 定物的位置。
例：某发光点S
所发出的两条光
线经平面镜反射
S′
S
后形成的光线如
图所示，请确定
发光点S的位置。
14
练一练
S
A’
作出由A发出经平面镜 反射后经过B点的光线
S’
如图是两条反射光线，请 找出光源S，并补充光路
静的水面清晰地映出“倒影”，它是( D )
A、山的影子 B、山的实像 C、山的倒立的虚像 D、山的正立的虚像
正倒是相对于平面镜
4、小明看到路边橱窗里的首饰很漂亮，有什么办法可 以不进店，在店外“试戴”一下吗？
1问：像能不能承接在光屏上？
不能
2问：用平面镜实验时能准确找到不像的能位置吗？
3问：用平面镜实验时不能确定像的位置，怎么办？
用玻璃板代替平面镜,既可以成像，又可以看到玻璃板 后面的物体， 便于确定像的位置
玻璃板
蜡烛2
等效替代法
蜡烛1 4问：为什么选两根一样的蜡烛？ 便于比较物与像的大
5问：为什么有时无论怎样前后移动蜡烛2，都 无法使它与蜡烛1的像重合？
虚象可以用眼睛观察到，但不能被光屏接收到。 ※5、平面镜的应用： ①改变光的传播方向 ②成像 ※6、平面镜成像的原理： 光的反射 7、球面镜:反射面是球面的一部分的镜子叫做球面镜 ①、凸面镜：用球面的外表面做反射面的叫凸面镜 ㈠对光具有发散作用
㈡应用：汽车观后镜 弯道观察镜
②、凹面镜：用球面的内表面做反射面的叫凹面镜 ㈠对光具有会聚作用 ㈡应用：太阳灶；手电筒、汽车灯、探照灯的反光装置
A
A’
B
B’
13
2、确定物的位置
可利用反射光线相交先确定像的位置，再由平面镜成像特点确 定物的位置。
例：某发光点S
所发出的两条光
线经平面镜反射
S′
S
后形成的光线如
图所示，请确定
发光点S的位置。
14
练一练
S
A’
作出由A发出经平面镜 反射后经过B点的光线
S’
如图是两条反射光线，请 找出光源S，并补充光路
静的水面清晰地映出“倒影”，它是( D )
A、山的影子 B、山的实像 C、山的倒立的虚像 D、山的正立的虚像
正倒是相对于平面镜
4、小明看到路边橱窗里的首饰很漂亮，有什么办法可 以不进店，在店外“试戴”一下吗？
物理八年级上册4.3平面镜成像课件(31张PPT)
新知讲解
知识点1 平面镜成像特点
四、实验步骤： 移动点燃的蜡烛，重做实验。 用直线把每次实验中蜡烛和它的像在纸上的位置连起来，并用刻度尺分别测量它们到玻璃板的距 离，将数据记录在下表中。
新知讲解
知识点1 平面镜成像特点
五、实验数据：
实验 次数
1 2 3
蜡烛到平面镜的距离 蜡烛的像到平面镜的距 蜡烛的像与蜡烛的大小关系
解析： 作图方法： 1、作垂线 2、取等距离 3、画虚像
新知讲解
知识点3 平面镜的应用
1.成像
新知讲解
知识点3 平面镜的应用
2. 改变光路
潜望镜
塔式太阳能电站
新知讲解
知识点3 平面镜的应用
例题3 电动车的反光镜是用来观察车后情况的平面镜，在某次行驶以前，小明发现左侧反光镜中看不
到自己所开车的车身，为确保行驶安全，左侧反光镜的镜面应该（ B ）
汽车观后镜
弯道观察镜
新知讲解
知识点4 凸面镜和凹面镜
2. 凹面镜对光有会聚作用 可以把平行的光会聚在一点上，可以把焦点处发来自的光变成平行光。太阳灶
手电筒、汽车灯、探照灯的反光装置
课后总结
平面镜
反射面是平面的镜叫平面镜，平静的水面也可以看作平面镜
平
面
镜
平面镜成像
成
像
平面镜成 像的特点
像和物大小相等 像和物到镜面的距离相等 像和物的连线垂直于镜面
新知讲解
知识点2 平面镜成像原理及作图
光源发出的发散
光线进入人眼
s
s
经过镜面反射后， 人感觉这些光是光 线反向延长线的交 点S '发出来的。
s'
新知讲解
平面镜成像作图方法精品PPT课件
S
S
┓ ┓
S'
AB、CD是同一光源发出的两条入射光线的 反射光线。确定光源的位置，并完成光路图
┓ ┓
┓
S
BDACS NhomakorabeaB
D
AC
S'
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More

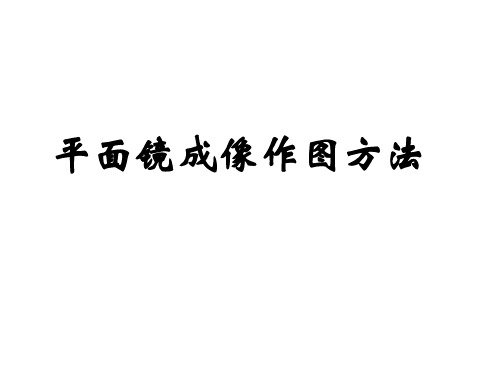

平面镜成像作图方法
1、根据成像原理——光的反射作图
┓┓
A
A'
B
B'
2、依据平面镜成像特点作图 ⑴已知物体和平面镜，确定像的位置
①点成像作图
一、过点S作镜面的垂
线，标上直角符号
S
┎
S' 二、截取像距等于物 距，标上相等符号
三、画虚像
作图的依据： 像与物的连线与镜面垂直
像与物到镜面的距离相等 平面镜所成的像是虚像
Ａ'
⑵已知像和平面镜，确定物体的位置
Ｂ
Ａ
Ｍ
Ｎ
Ａ
Ｂ
Ｎ Ｂ'
Ａ'
Ａ'
Ｂ'
⑶已知物体和像，确定平面镜的位置 S'是S在平面镜中所成的像，画出平面镜
一.连接物点S和像点S'
二. 作S和S'的垂直平分线， 标上直角符号、相等符号
三.在垂直平分线像的一侧 标上短斜线，确定反射面
如图所示，A' O'是AO在平面镜中成的 像，画出平面镜的位置
You Know, The More Powerful You Will Be
平面镜成像实验与作图课件
设计实验
• 实验表格：
次数
1 2 3
物到平面镜 的距离/cm
像到平面镜 的距离/cm
像与物大小比 较（放大或缩 小）
进行实验
• 用一块较薄的玻璃板作为平面镜，让甲 物体在平面镜前成像，把另一完全相同 物体乙放在平面镜的另一侧，使之与像 重合，观察物、像到镜面的距离关系和 物的大小关系，改变甲物体到镜面的距 离，重做几次试验，多次测量，将测量 结果填入表格中。
4、在玻璃板的同一侧，该同学通过玻璃板看 到了同一个蜡烛的两个像，产生这种现象的 原因是：
玻璃板的两个表面同时反射，每个表面成一个像。
5、选择薄玻璃板还是厚玻璃板好？
厚玻璃板的前后表面都会成像，产生重影。
6、玻璃板为什么要竖直放置？
若不竖直放置，则水平桌面上的物体无论怎样移动 都无法与像重合。
7、刻度尺的作用便：于测量像与物到镜面的距离相等。 8、平面镜只能成 虚像 ，不能用 光屏 观察。 9、实验用到的方法：观察比较法，等效替代法 10、如何确定像的位置？
看到乙物体与甲物体的像完全重合。若是蜡烛，看 到后面的蜡烛被点燃。
随堂练习：
• 平面镜成的像_________在光 屏上显示出来（填“能”或“不 能”），平面镜成像是来自物体 物体的光射到平面镜时发生了 _________的结果．
• 某同学身高1.7m，站在竖直放置 的平面镜前1.5m处，他的像高是 _________，他的像到平面镜 的距离是_________．若此人 向平面镜移动1m，则他的像到 平面镜的距离为_________， 他的像高为_________．
围．
• 当你照镜子的时候，可在镜子里看到另 外一个“你”，镜子里的这个“你”就 是你的_________，由于进入你眼睛 的光线并非真正来自平面镜后的“你”， 所以把这个“你”叫做_________．
