网线CAT5e规格书

计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。

除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。

现在使用的UTP可分为3类、4类、五类和超五类四种。

其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。

根据目前网络布线的实际需要，本文主要介绍五类UTP的正确识别和选择方法。

1.传输速度双绞线质量的优劣是决定局域网带宽的关键因素之一。

某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。

这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。

一个简单的鉴别办法是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。

方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。

如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。

②在“系统监视器”窗口中设置监视对象。

选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。

Cat5e 超五类网络模块Cat5e超五类网络模块是一种网络附件，属于各类低压电插口或光连接器的必要部件。

通常地，超五类网络模块用于将超五类网线安装至墙体、网络装配箱或者配线盒。

下面，就为大家简单的科普一下应用非常广泛的几类超五类网络模块。

网络模块一、超五类FTP铝箔屏蔽网线插座超五类FTP铝箔屏蔽网线插座网络模块可用于传输数字和模拟语音、视频和数据信号。

该网络模块符合ISO/IEC11801和ANSI/TIA-568-C.2的器件标准，搭配同等级网络线缆使用时，永久链路测试的电气传输性能具有很高的余量，此模块也可用于10G以太网传输。

产品特点1.符合TIA/EIA-568-A和TIA/EIA-568-B5E类要求2.FTP(屏蔽)梯形连接头3.符合UL1863要求4.额定电流:1.5Amp，最大值5.额定电压:150V6.绝缘电阻:500Mega-ohms每分钟7.触点阻抗:20Milli-ohms，最大值8.直流电阻:0.1ohms，最大值9.数据传输速度高达250Mbps10.绝缘强度电压:1000V AC RMS,60Hz1分钟11.接受22至26AWG实心电缆，绝缘直径0.4至0.6毫米12.外部覆盖有金属，能够提供很好的抗电磁干扰性能14.高可靠性，和超级突出的性能二、超五类UTP非屏蔽网线插座网络模块此模块可用于传输数字和模拟语音、视频和数据信号。

此非屏蔽模块符合ISO/IEC11801和ANSI/TIA-568-C.2的器件标准。

此模块搭配同等级的网络线缆使用时，永久链路测试的电气传输性能具有很高的余量。

产品特点1.分为90度和180度两种打线方式，110端接座上带有分线塔结构，可快速分线2.经过100%测试，确保近端串扰（NEXT）和回波损耗（RL）3.改进型模块端接技术，通过保持线对形状和减小线对开绞距离来优化性能4.安装时，无需打线工具；端接工具（EGJT）利用平稳的前移方式，确保导体完全端接5.增强型端接座，提供正向应力释放，帮助控制线缆弯曲半径并牢固地固定线缆6.支持卡接22-26AWG实心或多股双绞线7.支持两种T568A和T568B线序色标三、AMP406372-1超5类网络模块AMP406372-1超5类网络模块应用非常广泛，全面支持所有话音通讯系统，10Base-T、100Base-T、16Mbps、155Mbps和622MbpsATM，多媒体等方面的高速应用。

双绞线外皮上UTP、24AWG、CAT 5e分别表示什么计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。

除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。

现在使用的UTP可分为3类、4类、五类和超五类四种。

其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。

根据目前网络布线的实际需要，本文主要介绍五类UTP的正确识别和选择方法。

1.传输速度双绞线质量的优劣是决定局域网带宽的关键因素之一。

某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。

这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。

一个简单的鉴别办法是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。

方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。

如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。

②在“系统监视器”窗口中设置监视对象。

选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。

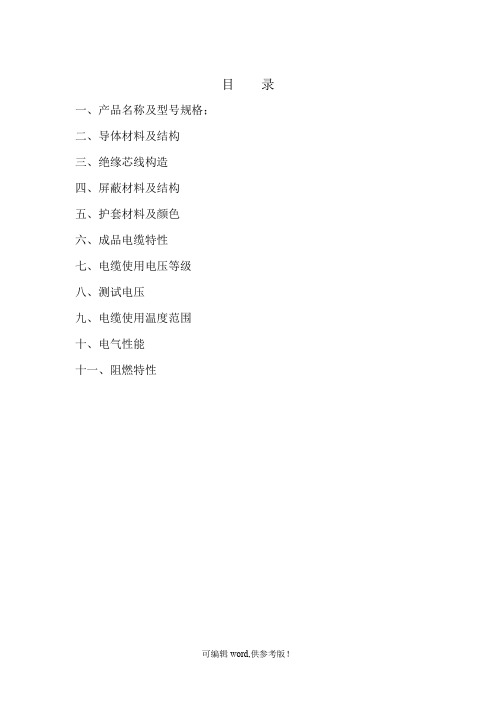

目录一、产品名称及型号规格；二、导体材料及结构三、绝缘芯线构造四、屏蔽材料及结构五、护套材料及颜色六、成品电缆特性七、电缆使用电压等级八、测试电压九、电缆使用温度范围十、电气性能十一、阻燃特性规格书编制依据：TIA EIA568标准要求及上海贝恩科电缆有限公司技术规格书。

一、产品名称及型号规格；1、产品名称：屏蔽电缆2、电缆型号规格：SFTP 4×2×26AWG二、导体材料及结构1、无氧裸铜丝，结构：7×三、绝缘芯线构造1、绝缘芯线数及颜色绝缘芯线数：8芯（4对）；颜色：白-蓝；红-橙；黑-绿；黄-棕；符合Q要求2、绝缘材料：聚烯烃类3、绝缘外径：0.98mm（参照Q）四、屏蔽材料及结构双面铝箔复合带绕包屏蔽：密度100%；镀锡铜丝（0.10mm）编织屏蔽，密度≥75%。

五、护套材料及颜色：阻燃聚氯乙烯PVC，灰色。

六、成品电缆特性电缆直径：±（仅针对随行电缆）弯曲半径：8×D（电缆直径）电缆标称重量：38kg/km七、电缆使用电压等级最大工作电压：150V八、测试电压：导体-导体：（DC）/1min，导体-屏蔽：（DC）/2sec，不击穿。

九、电缆使用温度范围温度范围：–20℃-60℃。

十、电气性能1、环路导体直流电阻：≤255Ω/km。

2、单芯导体直流电阻：≤Ω/km。

3、20℃时绝缘电阻：≥5000MΩ.km。

4、传输速率：76%5、工作电容（线对）（）：≤44PF/m。

6、特性阻抗（at1MHZ-100MHZ）：100Ω±15%7、转移阻抗（at1/10/30MHZ）：20/9/25mΩ/m8、衰减（at1-100MHZ）：（at 1/ 4/ 10/ 16/ 20/ 100MHZ）：≤（3.2/6/9.5/）dB/100m9、近端串音衰减（at1-100MHZ）（at 1/ 4/ 10/ 16/ 20/ 100MHZ）：≥（）dB十一、阻燃特性：符合IEC60332-1单根垂直燃烧试验。

目录一、产品名称及型号规格；二、导体材料及结构三、绝缘芯线构造四、屏蔽材料及结构五、护套材料及颜色六、成品电缆特性七、电缆使用电压等级八、测试电压九、电缆使用温度范围十、电气性能十一、阻燃特性规格书编制依据：TIA EIA568标准要求及上海贝恩科电缆有限公司技术规格书。

一、产品名称及型号规格；1、产品名称：屏蔽电缆2、电缆型号规格：SFTP 4×2×26AWG二、导体材料及结构1、无氧裸铜丝，结构：7×0.17三、绝缘芯线构造1、绝缘芯线数及颜色绝缘芯线数：8芯（4对）；颜色：白-蓝；红-橙；黑-绿；黄-棕；符合Q41321219要求2、绝缘材料：聚烯烃类3、绝缘外径：0.98mm（参照Q41321219）四、屏蔽材料及结构双面铝箔复合带绕包屏蔽：密度100%；镀锡铜丝（0.10mm）编织屏蔽，密度≥75%。

五、护套材料及颜色：阻燃聚氯乙烯PVC，灰色。

六、成品电缆特性电缆直径：5.6±0.2mm（仅针对随行电缆）弯曲半径：8×D（电缆直径）电缆标称重量：38kg/km七、电缆使用电压等级最大工作电压：150V八、测试电压：导体-导体：0.7KV（DC）/1min，导体-屏蔽：1.7KV（DC）/2sec，不击穿。

九、电缆使用温度范围温度范围：–20℃-60℃。

十、电气性能1、环路导体直流电阻：≤255Ω/km。

2、单芯导体直流电阻：≤127.5Ω/km。

3、20℃时绝缘电阻：≥5000MΩ.km。

4、传输速率：76%5、工作电容（线对）（at0.8-1KHZ）：≤44PF/m。

6、特性阻抗（at1MHZ-100MHZ）：100Ω±15%7、转移阻抗（at1/10/30MHZ）：20/9/25mΩ/m8、衰减（at1-100MHZ）：（at 1/ 4/ 10/ 16/ 20/ 31.25/ 62.5/100MHZ）：≤（3.2/6/9.5/12.1/13.6/17.1/24.8/32.0）dB/100m9、近端串音衰减（at1-100MHZ）（at 1/ 4/ 10/ 16/ 20/ 31.25/ 62.5/ 100MHZ）：≥（65.3/56.3/50.3/47.2/45.8/42.9/38.4/35.3）dB十一、阻燃特性：符合IEC60332-1单根垂直燃烧试验。

计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。

除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。

现在使用的UTP可分为3类、4类、五类和超五类四种。

其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。

根据目前网络布线的实际需要，本文主要介绍五类UTP的正确识别和选择方法。

1.传输速度双绞线质量的优劣是决定局域网带宽的关键因素之一。

某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。

这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。

一个简单的鉴别办法是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。

方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。

如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。

②在“系统监视器”窗口中设置监视对象。

选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。

网线UTP CAT5(五类线)、UTP CAT5e(超五类线)、UTP cat6(六类线)产品简介数字通信用水平对较电缆，应有于大楼综合布线系统中工作区通信引出端与交接间的配线架之间的布线，以及住宅综合布线系统的用户通信引出端到配线架之间的布线，为了满足不同的用户需求，此线缆分屏蔽与非屏蔽两种，加屏蔽的电缆在使用时会不受外界的干扰而减少误码，屏蔽型电缆一般用于医院，电信，机场等场所。

此类线的标准布线长为90m，一般采用T568A或T568B方式安装。

双绞线的种类、选择、制作工具3类~5类UTP是网线的类别，现在5类UTP双绞线肯定是最流行的，能适应10/100M的以太网接口。

对网线的一种分类，3类的没有5类的好，3类一般是10Mbps的传输速率，5类可以到100-1000M，当然比这些好的网线还有超5类，6类，7类。

一般情况下用的都是5类超五类。

3类、4类线目前在市场上几乎没有了，如果有，也不是以3类或4类线出现，而是假以5类，甚至超5类线出售，这是目前假5类线最多的一种。

目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。

在六类双绞线产品家族中，主要的品牌有如下几个：（1）安普（AMP）：这一品牌是我们见的最多，也是最常用的一个，几乎每一个网线经营店铺都可见到它的身影，它的最大特点就是质量好、价格便宜，整箱购买的话，正品安普超六类双绞线每米也只需1.5元左右。

AMP六类系统提供了200MHz的带宽。

（2）西蒙（Siemon）：在综合布线系统中是经常可以见到的，它相比安普品牌来说，档次要高许多，质量、技术特性都高出一个档次，当然其价格也高许多，所以在DIY市场中很难见到它的应用。

不仅如此，它在综合布线系统中还提供了一整套的完整方案，包括网线制作和布线工具。

西蒙SYSTEM 6系统的频率带宽超过250MHz。

（3）朗讯（Lucent）：这一品牌在中、小型企业中较少见到，但这并不是说它就缺乏技术实力，相反它在高端网络组建中是经常可见其身影的。

六类网线参数网络系统的每一个环节都需要连接，而网线就是连接不同环节的重要物件。

以网络最常用的乙太网为例，通常有六类网线：Cat5e、Cat6、Cat7、Cat7a、Cat8和Cat 8.1等，每种网线都有特定的参数和用途，今天我们就来一一介绍它们。

首先，Cat5e是一种带内屏蔽双绞线，具有良好的数据传输性能，可以连接最多4个数据线，使用于以太网、全双工网络，以及高速以太网、100BASE-TX、100BASE-FX网络等。

它的特性是：介电常数介于0.66-0.8之间，最大额定匹配电容为120pF/m，最大传输率可达百兆和一千兆以太网的最大允许长度为：100m/330ft，其最大发射和接收电压介于1.4V和4.4V之间。

其次，Cat6网线也是双绞线，最大数据传输速率达到1000Mbps，可以用来连接最多8个数据线，主要用于Gigabit以太网等网络，具有良好的阻燃特性，介电常数介于0.6-0.8之间，最大额定匹配电容为220pF/m，最大传输率可达1000Mbps的最大允许长度为：100m/330ft，其最大发射和接收电压介于1.4V和4.4V之间。

接下来，Cat7网线是铜线，在CAT6网线基础上进行改良，更加节省能源耗费，其特性是：介电常数介于0.6-0.8之间，最大额定匹配电容为220pF/m，最大传输率可达1000Mbps，其最大允许长度为100m/330ft，其最大发射和接收电压介于1.4V和4.4V之间。

然后，Cat7a网线是双绞线，是Cat7的改进版，具有更好的数据传输性能和抗干扰性，适用于Gigabit以太网等网络，它的特性是：介电常数介于0.6-0.8之间，最大额定匹配电容为220pF/m，最大传输率可达1000Mbps的最大允许长度为：100m/330ft，其最大发射和接收电压介于1.4V和4.4V之间。

再者，Cat8网线也是双绞线，具有增强的隔离功能和抗干扰性，最大传输率达到25Gbps，主要用于25G BASE-T等网络，它的特性：介电常数介于0.6-0.8之间，最大额定匹配电容为220pF/m，最大传输率可达25Gbps的最大允许长度为：30m/100ft，其最大发射和接收电压介于1.4V和4.4V之间。

cat5e 标准定义
Cat5e是一种网络电缆标准，它是Category 5e的缩写，其中
的“e”代表“增强（enhanced）”。

Cat5e标准定义了一种用于传
输数据的网络电缆规范，它是Cat5（Category 5）标准的改进版本。

Cat5e电缆通常用于以太网网络和其他数据传输应用中。

根据Cat5e标准，这种电缆可以支持传输频率高达100MHz，而
且具有更好的抗干扰能力和更低的串扰。

Cat5e电缆通常采用四对
线芯，采用了扭曲线对和屏蔽来减少干扰和串扰。

这种电缆通常使
用RJ-45连接器，可以连接到计算机、路由器、交换机等网络设备上。

Cat5e标准的定义还包括了对电缆的物理特性、传输性能、连
接器类型、安装要求等方面的规定。

它可以支持传输速率高达
1Gbps（千兆位每秒），并且在一定距离内能够保持信号的稳定传输。

Cat5e电缆也可以用于支持一些基本的音视频传输需求。

总的来说，Cat5e标准定义了一种用于传输数据的网络电缆规范，它在传输性能和抗干扰能力上都有所提升，适用于大多数家庭
和办公室网络环境。

这种电缆的广泛应用使得它成为了当前网络布线中的一种主流选择。

Category 5e F/UTP Cable, plenum, white jacket, 4 pair count, 1000 ft(305 m) length, reelProduct ClassificationRegional Availability Asia | Australia/New Zealand | EMEA | Latin America | North America Portfolio CommScope®Product Type Twisted pair cableGeneral SpecificationsProduct Number CS24PANSI/TIA Category5eCable Component Type HorizontalCable Type F/UTP (shielded)Conductor Type, singles SolidConductors, quantity8Drain Wire Type SolidJacket Color WhiteNote All electrical transmission tests include swept frequency measurementsPairs, quantity4Transmission Standards ANSI/TIA-568.2-D | CENELEC EN 50288-6-1 | ISO/IEC 11801 Class E DimensionsCable Length304.8 m | 1000 ftDiameter Over Jacket, nominal 5.969 mm | 0.235 inJacket Thickness0.457 mm | 0.018 inConductor Gauge, singles24 AWGDrain Wire Gauge26 AWGCross Section Drawing14Page ofElectrical SpecificationsCharacteristic Impedance100 ohmdc Resistance Unbalance, maximum 5 %dc Resistance, maximum9.38 ohms/100 m | 2.859 ohms/100 ftDelay Skew, maximum15 nsDielectric Strength, minimum1500 Vac | 2500 VdcMutual Capacitance at Frequency 5.6 nF/100 m @ 1 kHzNominal Velocity of Propagation (NVP)73 %Operating Frequency, maximum100 MHzOperating Voltage, maximum80 VRemote Powering Fully complies with the recommendations set forth by IEEE 802.3bt (Type 4) for thesafe delivery of power over LAN cable when installed according to ISO/IEC 14763-2,CENELEC EN 50174-1, CENELEC EN 50174-2 or TIA TSB-184-ASafety Voltage Rating300 V24Page ofElectrical Cable PerformanceCS CommScopeSTD Refers to the standard value listed under Transmission Standards in the Electrical Specifications aboveTYP Typical Electrical PerformanceIL Insertion Loss (dB/100m)NEXT Near End Crosstalk (dB/100m)ACR Attenuation to Crosstalk Ratio (dB/100m)PSNEXT Power Sum Near End Crosstalk (db/100m)PSACR Power Sum Attenuation to Crosstalk Ratio (dB/100m)ACRF Attenuation to Crosstalk Ratio - Far End (dB/100m) PSACRF Power Sum Attenuation to Crosstalk Ratio - Far End (dB/100m)RL Return Loss (dB)TCL Transverse Conversion Loss (dB/100m)ELTCTL Equal Level Transverse Conversion Transfer Loss (dB/100m)Freq. MHzIL NEXT ACR PSNEXT PSACR ACRF PSACRF RL STD TYP STD TYP STD TYP STD TYP STD TYP STD TYP STD TYP STD TYP12 1.965.383.163.381.262.380.860.378.963.884.460.882.420334 4.1 3.756.373.452.269.853.371.349.267.651.873.348.871.42330.68 5.8 5.251.8694663.948.8674361.845.767.442.765.524.531.510 6.5 5.850.367.243.861.447.365.140.859.343.865.440.863.52532.4168.27.447.264.13956.844.2623654.739.761.336.759.42531.8209.38.245.862.636.554.442.860.533.552.237.859.434.857.425332510.49.244.360.933.951.641.358.830.949.635.857.632.855.524.333.131.2511.710.342.959.631.249.239.957.428.247.133.955.630.953.523.633.462.51714.738.454.421.439.835.452.418.437.727.949.524.947.421.532.91002218.635.35113.332.432.348.910.330.223.845.520.843.320.129.915523.446.923.545.121.741.339.32820026.745.118.443.216.539.1372625029.944.814.942.712.837.135.125.130032.94310.140.9835.633.42535035.741.6 5.939.7 3.934.131.825.6Material SpecificationsConductor Material Bare copperDrain Wire Material Tinned copperInsulation Material FEPJacket Material PVCShield (Tape) Material Aluminum/PolyesterMechanical SpecificationsPulling Tension, maximum11.34 kg | 25 lbEnvironmental SpecificationsInstallation temperature0 °C to +60 °C (+32 °F to +140 °F)Operating Temperature-20 °C to +60 °C (-4 °F to +140 °F)Page of34Environmental Space PlenumFlame Test Method CMP/FT6 | NEC Article 800 | NFPA 262 | UL 444 | UL 910 Smoke Test Method CMP/FT6Packaging and WeightsCable weight44.05 kg/km | 29.6 lb/kftPackaging Type ReelRegulatory Compliance/CertificationsAgency ClassificationCHINA-ROHS Below maximum concentration valueISO 9001:2015Designed, manufactured and/or distributed under this quality management system REACH-SVHC Compliant as per SVHC revision on /ProductComplianceROHSCompliantPage of44。
