2021年高中物理20种电磁学仪器之令狐文艳创作

高中物理二级结论集令狐文艳温馨提示1、“二级结论”是常见知识和经验的总结，都是可以推导的。

2、先想前提，后记结论，切勿盲目照搬、套用。

3、常用于解选择题，可以提高解题速度。

一般不要用于计算题中。

一、静力学：1．几个力平衡，则一个力是与其它力合力平衡的力。

2．两个力的合力：F 大+F 小≥F 合≥F 大－F 小。

三个大小相等的共面共点力平衡，力之间的夹角为1200。

3．力的合成和分解是一种等效代换，分力与合力都不是真实的力，求合力和分力是处理力学问题时的一种方法、手段。

4．三力共点且平衡，则312123sin sin sin F F F ααα==（拉密定理）。

5．物体沿斜面匀速下滑，则tan μα=。

6．两个一起运动的物体“刚好脱离”时： 貌合神离，弹力为零。

此时速度、加速度相等，此后不等。

7．轻绳不可伸长，其两端拉力大小相等，线上各点张力大小相等。

因其形变被忽略，其拉力可以发生突变，“没有记忆力”。

8．轻弹簧两端弹力大小相等，弹簧的弹力不能发生突变。

9．轻杆能承受纵向拉力、压力，还能承受横向力。

力可以发生突变，“没有记忆力”。

10、轻杆一端连绞链，另一端受合力方向：沿杆方向。

10、若三个非平行的力作用在一个物体并使该物体保持平衡，则这三个力必相交于一点。

它们按比例可平移为一个封闭的矢量三角形。

（如图3所示）11、若F 1、F 2、F 3的合力为零，且夹角分别为θ1、θ2、θ3；则有F 1/sin θ1=F 2/sin θ2=F 3/sin θ3，如图4所示。

12、已知合力F 、分力F 1的大小，分力F 2于F 的夹角θ，则F 1>Fsin θ时，F 2有两个解：θθ22212sin cos F F F F -±=；F 1=Fsin θ时，有一个解，F 2=Fcos θ；F 1<Fsin θ没有解，如图6所示。

13、在不同的三角形中，如果两个角的两条边互相垂直，则这两个角必相等。

实验一研究匀变速直线运动令狐文艳考纲解读 1.练习正确使用打点计时器.2.会计算纸带上各点的瞬时速度.3.会利用纸带计算加速度.4.会用图象法探究小车速度与时间的关系，并能根据图象求加速度．基本实验要求1．实验器材电火花计时器(或电磁打点计时器)、一端附有滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、导线、电源、复写纸片．2．实验步骤(1)按照实验原理图所示实验装置，把打点计时器固定在长木板无滑轮的一端，接好电源；(2)把一细绳系在小车上，细绳绕过滑轮，下端挂合适的钩码，纸带穿过打点计时器，固定在小车后面；(3)把小车停靠在打点计时器处，接通电源，放开小车；(4)小车运动一段时间后，断开电源，取下纸带；(5)换纸带反复做三次，选择一条比较理想的纸带进行测量分析．3．注意事项(1)平行：纸带、细绳要和长木板平行．(2)两先两后：实验中应先接通电源，后让小车运动；实验完毕应先断开电源，后取纸带．(3)防止碰撞：在到达长木板末端前应让小车停止运动，防止钩码落地和小车与滑轮相撞．(4)减小误差：小车的加速度宜适当大些，可以减小长度的测量误差，加速度大小以能在约50 cm的纸带上清楚地取出6～7个计数点为宜．规律方法总结1．数据处理(1)目的通过纸带求解运动的加速度和瞬时速度，确定物体的运动性质等．(2)处理的方法①分析物体的运动性质——测量相邻计数点间的距离，计算相邻计数点距离之差，看其是否为常数，从而确定物体的运动性质．②利用逐差法求解平均加速度a1＝x4－x13T2，a2＝x5－x23T2，a3＝x6－x33T2⇒a＝a1＋a2＋a33③利用平均速度求瞬时速度：v n＝xn＋xn＋12T＝dn＋1－dn－12T④利用速度—时间图象求加速度a．作出速度—时间图象，通过图象的斜率求解物体的加速度；b．剪下相邻计数点的纸带紧排在一起求解加速度．2．依据纸带判断物体是否做匀变速直线运动(1)x1、x2、x3……x n是相邻两计数点间的距离．(2)Δx是两个连续相等的时间里的位移差：Δx1＝x2－x1，Δx2＝x3－x2….(3)T是相邻两计数点间的时间间隔：T＝0.02n(打点计时器的频率为50 Hz，n为两计数点间计时点的间隔数)．(4)Δx＝aT2，因为T是恒量，做匀变速直线运动的小车的加速度a也为恒量，所以Δx必然是个恒量．这表明：只要小车做匀变速直线运动，它在任意两个连续相等的时间间隔内的位移之差就一定相等.考点一对实验操作步骤的考查例1在“测定匀变速直线运动的加速度”的实验中，某同学的操作步骤如下，其中错误的步骤有________．A．拉住纸带，将小车移到靠近打点计时器处先放开纸带，再接通电源B．将打点计时器固定在平板上，并接好电源C．把一条细绳拴在小车上，细绳跨过定滑轮，下面挂上合适的钩码D．取下纸带，然后断开电源E．将平板一端抬高，轻推小车，使小车能在平板上做加速运动F．将纸带固定在小车尾部，并穿过打点计时器的限位孔__________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ______________________将以上步骤完善并填写在横线上(遗漏的步骤可编上序号G、H……)；实验步骤的合理顺序为：________________.例2(2012·山东理综·21(1))某同学利用如图1所示的实验装置，探究物块在水平桌面上的运动规律．物块在重物的牵引下开始运动，重物落地后，物块再运动一段距离停在桌面上(尚未到达滑轮处)．从纸带上便于测量的点开始，每5个点取1个计数点，相邻计数点间的距离如图2所示．打点计时器电源的频率为50 Hz.图1图2①通过分析纸带数据，可判断物块在两相邻计数点______和______之间某时刻开始减速．②计数点5对应的速度大小为________m/s，计数点6对应的速度大小为________m/s.(保留三位有效数字)③物块减速运动过程中加速度的大小为a＝______m/s2. 1．运动性质的判断：看相邻计数点间的距离特点．2．瞬时速度求解：采用平均速度法求某一点的瞬时速度．3．加速度的求解：(1)v－t图象法；(2)推论法：Δx＝aT2；(3)逐差法．例3某校研究性学习小组的同学用如图3甲所示的滴水法测量一小车在斜面上运动时的加速度．实验过程如下：在斜面上铺上白纸，用图钉固定；把滴水计时器固定在小车的末端，在小车上固定一平衡物；调节滴水计时器的滴水速度，使其每0.2 s滴一滴(以滴水计时器内盛满水为准)；在斜面顶端放置一浅盘，把小车放在斜面顶端，把调好的滴水计时器盛满水，使水滴能滴入浅盘内；随即在撤去浅盘的同时放开小车，于是水滴在白纸上留下标志小车运动规律的点迹；小车到达斜面底端时立即将小车移开．图乙为实验得到的一条纸带，用刻度尺量出相邻点之间的距离是x01＝1.40 cm，x12＝2.15 cm，x23＝2.91 cm，x34＝3.65 cm，x45＝4.41 cm，x56＝5.15 cm.试问：图3(1)滴水计时器的原理与课本上介绍的________原理类似．(2)由纸带数据计算可得计数点4所代表时刻的瞬时速度v4＝________m/s，小车的加速度a＝________m/s2.(结果均保留两位有效数字)创新方向盘点以教材中的实验为背景，通过改变实验条件、实验仪器设置题目，不脱离教材而又不拘泥教材，体现开放性、探究性等特点．盘点1 实验器材的改进①为了保证小车真正做匀加速直线运动，用气垫导轨替代长木板――→替代打点计时器②用频闪照相或光电计时器――→盘点2 在新情景下完善实验步骤及数据分析1．如图4所示，在“探究匀变速运动的规律”的实验中图4(1)为消除摩擦力对实验的影响，可以使木板适当倾斜以平衡摩擦阻力，则在不挂钩码的情况下，下面操作正确的是( )A．未连接纸带前，放开小车，小车能由静止开始沿木板下滑B．未连接纸带前，轻碰小车，小车能匀速稳定下滑C．放开拖着纸带的小车，小车能由静止开始沿木板下滑D．放开拖着纸带的小车，轻碰小车，小车能匀速稳定下滑(2)图5是实验中得到的一条纸带的一部分，在纸带上取相邻的计数点A、B、C、D、E.若相邻的计数点间的时间间隔为T，各点间距离用图中长度表示，则打C点时小车的速度可表示为v C＝________，小车的加速度可表示为a＝______.图52．如图6所示，装置甲中挂有小桶的细线绕过定滑轮，固定在小车上；装置乙中橡皮筋的一端固定在导轨的左端，另一端系在小车上．一同学用装置甲和乙分别进行实验，经正确操作获得两条纸带①和②，纸带上的a、b、c……均为打点计时器打出的点．图6(1)任选一条纸带读出b、c两点间距离为________；(2)任选一条纸带求出c、e两点间的平均速度大小为________，纸带①和②上c、e两点间的平均速度v ________v②(填“大于”、“等于”或“小于”)；①(3)图中________(填选项字母)．A．两条纸带均为用装置甲实验所得B．两条纸带均为用装置乙实验所得C．纸带①为用装置甲实验所得，纸带②为用装置乙实验所得D．纸带①为用装置乙实验所得，纸带②为用装置甲实验所得3．光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图7甲所示，a、b分别是光电门的激光发射和接收装置，当有物体从a、b间通过时，光电计时器就可以精确地把物体从开始挡光到挡光结束的时间记录下来．现利用图乙所示的装置测量滑块和长木板间的动摩擦因数，图中MN是水平桌面，Q是长木板与桌面的接触点，1和2是固定在长木板适当位置的两个光电门，与之连接的两个光电计时器没有画出，长木板顶端P点悬有一铅锤．实验时，让滑块从长木板的顶端滑下，光电门1、2各自连接的计时器显示的挡光时间分别为1.0×10－2s 和4.0×10－3s．用精度为0.05 mm的游标卡尺测量滑块的宽度d，其示数如图丙所示．图7(1)滑块的宽度d＝________ cm.(2)滑块通过光电门1时的速度v1＝________ m/s，滑块通过光电门2时的速度v2＝________ m/s.(结果保留两位有效数字)(3)由此测得的瞬时速度v1和v2只是一个近似值，它们实质上是通过光电门1和2时的________，要使瞬时速度的测量值更接近于真实值，可将________的宽度减小一些．4．图8是“研究匀变速直线运动”实验中获得的一条纸带，O、A、B、C、D和E为纸带上六个计数点，加速度大小用a表示．图8(1)OD间的距离为________ cm.(2)图9是根据实验数据绘出的s－t2图线(s为各计数点至同一起点的距离)，斜率表示________，a＝________ m/s2(结果保留三位有效数字)．图95．物理小组在一次探究活动中测量滑块与木板之间的动摩擦因数．实验装置如图10甲所示，打点计时器固定在斜面上，滑块拖着穿过打点计时器的纸带从斜面上滑下．图乙是打出的纸带的一段．图10(1)已知打点计时器使用的交流电频率为50 Hz，选A、B、C、D、E、F、G7个点为计数点，且各计数点间均有一个点没有画出．滑块下滑的加速度a＝________m/s2.(2)为测量动摩擦因数，下列物理量中还应测量的有________．(填入所选物理量前的字母)A．木板的长度LB．木板的末端被垫起的高度hC．木板的质量m1D．滑块的质量m2E．滑块运动的时间t(3)测量第(2)问中所选定的物理量需要的实验器材是________．(4)滑块与木板间的动摩擦因数μ＝________(用所测物理量表示，重力加速度为g)．与真实值相比，测量的动摩擦因数________(填“偏大”或“偏小”)．写出支持你看法的一个论据：___________________________________________________ _____________.真题回顾•能力突破熟悉历年考题提升综合能力1、（2016海南卷）某同学利用图（a）所示的实验装置探究物块速度随时间的变化。

高中物理中的临界与极值问题令狐文艳宝鸡文理学院附中何治博一、临界与极值概念所谓物理临界问题是指各种物理变化过程中，随着条件的逐渐变化，数量积累达到一定程度就会引起某种物理现象的发生，即从一种状态变化为另一种状态发生质的变化（如全反射、光电效应、超导现象、线端小球在竖直面内的圆周运动临界速度等），这种物理现象恰好发生（或恰好不发生）的过度转折点即是物理中的临界状态。

与之相关的临界状态恰好发生（或恰好不发生）的条件即是临界条件，有关此类条件与结果研究的问题称为临界问题，它是哲学中所讲的量变与质变规律在物理学中的具体反映。

极值问题则是指物理变化过程中，随着条件数量连续渐变越过临界位置时或条件数量连续渐变取边界值（也称端点值）时，会使得某物理量达到最大（或最小）的现象，有关此类物理现象及其发生条件研究的问题称为极值问题。

临界与极值问题虽是两类不同的问题，但往往互为条件，即临界状态时物理量往往取得极值，反之某物理量取极值时恰好就是物理现象发生转折的临界状态，除非该极值是单调函数的边界值。

因此从某种意义上讲，这两类问题的界线又显得非常的模糊，并非泾渭分明。

高中物理中的临界与极值问题，虽然没有在教学大纲或考试说明中明确提出，但近年高考试题中却频频出现。

从以往的试题形式来看，有些直接在题干中常用“恰好”、“最大”、“至少”、“不相撞”、“不脱离”……等词语对临界状态给出了明确的暗示，审题时，要抓住这些特定的词语发掘其内含的物理规律，找出相应的临界条件。

也有一些临界问题中并不显含上述常见的“临界术语”，具有一定的隐蔽性，解题灵活性较大，审题时应力图还原习题的物理情景，周密讨论状态的变化。

可用极限法把物理问题或物理过程推向极端，从而将临界状态及临界条件显性化；或用假设的方法，假设出现某种临界状态，分析物体的受力情况及运动状态与题设是否相符，最后再根据实际情况进行处理；也可用数学函数极值法找出临界状态，然后抓住临界状态的特征，找到正确的解题方向。

◆1.连接体模型：是指运动中几个物体或叠放在一起、或并排挤放在一起、或用细绳、细杆联系在一起的物体组。

解决这类问题的基本方法是整体法和隔离法。

令狐文艳整体法是指连接体内的物体间无相对运动时,可以把物体组作为整体，对整体用牛二定律列方程隔离法是指在需要求连接体内各部分间的相互作用(如求相互间的压力或相互间的摩擦力等)时，把某物体从连接体中隔离出来进行分析的方法。

连接体的圆周运动：两球有相同的角速度；两球构成的系统机械能守恒(单个球机械能不守恒)与运动方向和有无摩擦(μ相同)无关，及与两物体放置的方式都无关。

平面、斜面、竖直都一样。

只要两物体保持相对静止记住：N=211212m F m F m m ++(N 为两物体间相互作用力),一起加速运动的物体的分子m 1F 2和m 2F 1两项的规律并能应用⇒F212m m m N+=讨论：①F 1≠0；F 2=0 122F=(m +m )a N=m a N=212m Fm m +② F 1≠0；F 2≠0N=211212m F m m m F ++F=211221m m g)(m m g)(m m ++F=122112m (m )m (m gsin )m m g θ++m 2 m 1 Fm 1m 2(20F=就是上面的情况)F=A B B12m(m)m Fm mg++F1>F2 m1>m2 N1<N2(为什么)N5对6=F M m(m为第6个以后的质量) 第12对13的作用力N12对13=Fnm12)m-(n◆2.水流星模型(竖直平面内的圆周运动——是典型的变速圆周运动)研究物体通过最高点和最低点的情况，并且经常出现临界状态。

(圆周运动实例)①火车转弯②汽车过拱桥、凹桥3③飞机做俯冲运动时，飞行员对座位的压力。

④物体在水平面内的圆周运动（汽车在水平公路转弯，水平转盘上的物体，绳拴着的物体在光滑水平面上绕绳的一端旋转）和物体在竖直平面内的圆周运动（翻滚过山车、水流星、杂技节目中的飞车走壁等）。

光电效应令狐文艳【实验目的】（1）了解光电效应的规律，加深对光的量子性的认识。

（2）测量普朗克常量h。

【实验仪器】ZKY-GD-4光电效应实验仪，其组成为：微电流放大器，光电管工作电源，光电管，滤色片，汞灯。

如下图所示。

【实验原理】光电效应的实验原理如图1所示。

入射光照射到光电管阴极K上，产生的光电子在电场的作用下向阳极A迁移构成光电流，改变外加电压，测量出光电流I的大小，即可得出光电管的伏安特性曲线。

光电效应的基本实验事实如下：（1）对应于某一频率,光电效应的I-关系如图2所示。

从图中可见，对一定的频率，有一电压U0,当≦时，电流为零，这个相对于阴极的负值的阳极电压U0，被称为截止电压。

(2)当≧后，I迅速增加，然后趋于饱和，饱和光电流IM的大小与入射光的强度P成正比。

(3)对于不同频率的光，其截止电压的值不同，如图3所示。

(4)截止电压U0与频率的关系如图4所示，与成正比。

当入射光频率低于某极限值（随不同金属而异）时，不论光的强度如何，照射时间多长，都没有光电流产生。

(5)光电效应是瞬时效应。

即使入射光的强度非常微弱，只要频率大于，在开始照射后立即有光电子产生，所经过的时间至多为秒的数量级。

按照爱因斯坦的光量子理论，光能并不像电磁波理论所想象的那样，分布在波阵面上，而是集中在被称之为光子的微粒上，但这种微粒仍然保持着频率（或波长）的概念，频率为的光子具有能量E = h，h为普朗克常数。

当光子照射到金属表面上时，一次被金属中的电子全部吸收，而无需积累能量的时间。

电子把这能量的一部分用来克服金属表面对它的吸引力，余下的就变为电子离开金属表面后的动能，按照能量守恒原理，爱因斯坦提出了著名的光电效应方程：（1）式中，A为金属的逸出功，为光电子获得的初始动能。

由该式可见，入射到金属表面的光频率越高，逸出的电子动能越大，所以即使阳极电位比阴极电位低时也会有电子落入阳极形成光电流，直至阳极电位低于截止电压，光电流才为零，此时有关系：（2）阳极电位高于截止电压后，随着阳极电位的升高，阳极对阴极发射的电子的收集作用越强，光电流随之上升；当阳极电压高到一定程度，已把阴极发射的光电子几乎全收集到阳极，再增加时I不再变化，光电流出现饱和，饱和光电流的大小与入射光的强度P成正比。

难点之三：圆周运动的实例分析令狐文艳一、难点形成的原因1、对向心力和向心加速度的定义把握不牢固，解题时不能灵活的应用。

2、圆周运动线速度与角速度的关系及速度的合成与分解的综合知识应用不熟练，只是了解大概，在解题过程中不能灵活应用；3、圆周运动有一些要求思维长度较长的题目，受力分析不按照一定的步骤，漏掉重力或其它力，因为一点小失误，导致全盘皆错。

4、圆周运动的周期性把握不准。

5、缺少生活经验，缺少仔细观察事物的经历，很多实例知道大概却不能理解本质，更不能把物理知识与生活实例很好的联系起来。

二、难点突破（1）匀速圆周运动与非匀速圆周运动a.圆周运动是变速运动，因为物体的运动方向（即速度方向）在不断变化。

圆周运动也不可能是匀变速运动，因为即使是匀速圆周运动，其加速度方向也是时刻变化的。

b.最常见的圆周运动有：①天体（包括人造天体）在万有引力作用下的运动；②核外电子在库仑力作用下绕原子核的运动；③带电粒子在垂直匀强磁场的平面里在磁场力作用下的运动；④物体在各种外力（重力、弹力、摩擦力、电场力、磁场力等）作用下的圆周运动。

c.匀速圆周运动只是速度方向改变，而速度大小不变。

做匀速圆周运动的物体，它所受的所有力的合力提供向心力，其方向一定指向圆心。

非匀速圆周运动的物体所受的合外力沿着半径指向圆心的分力，提供向心力，产生向心加速度；合外力沿切线方向的分力，产生切向加速度，其效果是改变速度的大小。

例1：如图3-1所示，两根轻绳同系一个质量m=0.1kg 的小球，两绳的另一端分别固定在轴上的A 、B 两处，上面绳AC 长L=2m ，当两绳都拉直时，与轴的夹角分别为30°和45°，求当小球随轴一起在水平面内做匀速圆周运动角速度为ω=4rad/s 时，上下两轻绳拉力各为多少？【审题】两绳张紧时，小球受的力由0逐渐增大时，ω可能出现两个临界值。

【解析】如图3-1所示，当BC 刚好被拉直，但其拉力T 2恰为零，设此时角速度为ω1，AC 绳上拉力设为T 1，对小球有：mg T =︒30cos 1①30sin L ωm =30sin T AB 211②代入数据得：s rad /4.21=ω，图3-1要使BC 绳有拉力，应有ω>ω1，当AC 绳恰被拉直，但其拉力T 1恰为零，设此时角速度为ω2，BC 绳拉力为T 2，则有 mg T =︒45cos 2③T 2sin45°=m 22ωL AC sin30°④代入数据得：ω2=3.16rad/s 。

1.洛伦兹力令狐文艳运动电荷在磁场中受到的磁场力叫洛伦兹力，它是安培力的微观表现。

计算公式的推导：如图所示，整个导线受到的磁场力（安培力）为F安 =BIL ；其中I=nesv ；设导线中共有N 个自由电子N=nsL ；每个电子受的磁场力为F ，则F 安=NF 。

由以上四式可得F=qvB 。

条件是v 与B 垂直。

当v 与B 成θ角时，F=qvB sin θ。

2.洛伦兹力方向的判定 在用左手定则时，四指必须指电流方向（不是速度方向），即正电荷定向移动的方向；对负电荷，四指应指负电荷定向移动方向的反方向。

3.洛伦兹力大小的计算带电粒子在匀强磁场中仅受洛伦兹力而做匀速圆周运动时，洛伦兹力充当向心力，由此可以推导出该圆周运动的半径公式和周期公式： Bq m T Bq mv r π2,== 4.带电粒子在匀强磁场中的偏转⑴穿过矩形磁场区。

一定要先画好辅助线（半径、速度及延长线）。

偏转角由sin θ=L /R 求出。

侧移由R 2=L 2-(R-y )2解出。

经历时间由Bq m t θ=得出。

注意，这里射出速度的反向延长线与初速度延长线的交点不再是宽度线段的中点，这点与带电粒子在匀强电场中的偏转结论不同！ ⑵穿过圆形磁场区。

画好辅助线（半径、速度、轨迹圆的圆心、连心线）。

偏角可由R r =2tan θ求出。

经历时间由Bq m t θ=得出。

注意：由对称性，射出线的反向延长线必过磁场圆的圆心。

1：如图直线MN 上方有磁感应强度为B 的匀强磁场。

正、负电子同时从同一点O 以与MN 成30°角的同样速度v 射入磁场（电子质量为m ，电荷为e ），它们从磁场中射出时相距多远？射出的时间差是多少？解：正负电子的半径和周期是相同的。

只是偏转方向相反。

先确定圆心，画出半径，由对称性知：射入、射出点和圆心恰好组成正三角形。

所以两个射出点相距2r ，由图还看出经历时间相差2T /3。

答案为射出点相距Be mv s 2=，时间差为Bq mt 34π=∆。

高中物理实验的十种思想方法令狐文艳一、直接比较法高中物理的某些实验，只需定性地确定物理量间的关系，或将实验结果与标准值相比较，就可得出实验结论的，这即是直接比较法。

如在“研究电磁感应现象”的实验中，可在观察记录的基础上，经过比较和推理，得出产生感应电流的条件和判定感应电流的方向的方法。

二、等效替代法等效替代法是科学研究中常用的一种思维方法。

对一些复杂问题采用等效方法，将其变换成理想的、简单的、已知规律的过程来处理，常可使问题的解决得以简化。

因此，等效法也是物理实验中常用的方法。

如在“验证力的平行四边形定则”的实验中，要求用一个弹簧秤单独拉橡皮条时，要与用两个弹簧秤互成角度同时拉橡皮条产生的效果相同——使结点到达同一位置O，即要在合力与分力等效的条件下，才能找出它们之间合成与分解时所遵守的关系——平行四边形定则；在“碰撞中的动量守恒”实验中，用小球的水平位移代替小球的水平速度；画电场中等势线分布时用电流场模拟静电场；验证牛顿第二定律时调节木板倾角，用重力的分力抵消摩擦力的影响，等效于小车不受阻力等等。

三、控制变量法控制变量法即在多因素的实验中，可以先控制一些物理量不变，依次研究某一个因素的影响。

如牛顿第二定律实验中可以先保持质量一定，研究加速度和力的关系；再保持力一定，研究加速度和质量的关系。

在研究欧姆定律的实验中，先控制电阻一定，研究电流与电压的关系，再控制电压一定，研究电流和电阻的关系。

四、累积法把某些用常规仪器难以直接准确测量的微小量累积将小量变大量测量，以提高测量的准确度减小误差。

如在缺乏高精密度的测量仪器的情况下测细金属丝的直径，常把细金属丝绕在圆柱体上测若干匝的总长度，然后除以匝数可求细金属丝的直径；测一张薄纸的厚度时，常先测量若干页纸的总厚度，再除以被测页数而求每页纸的厚度；在“用单摆测重力加速度” 的实验中，单摆周期的测定就是通过测单摆完成多次全振动的总时间除以全振动的次数，以减少个人反应时间造成的误差影响。

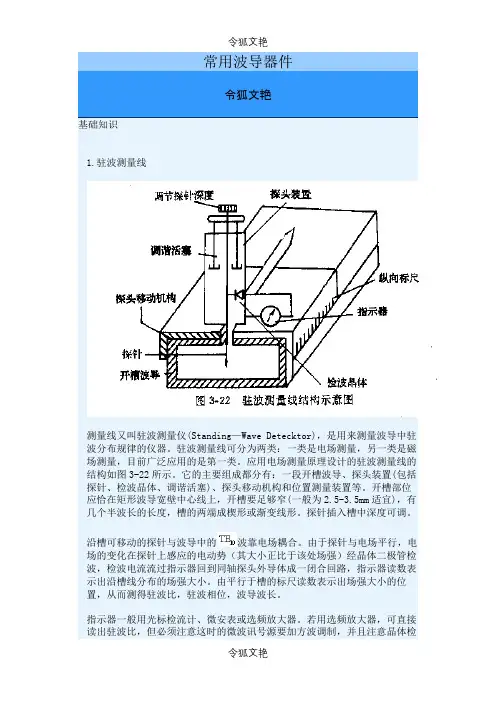

常用波导器件令狐文艳基础知识1.驻波测量线测量线又叫驻波测量仪(Standing—Wave Detecktor)，是用来测量波导中驻波分布规律的仪器。

驻波测量线可分为两类：一类是电场测量，另一类是磁场测量，目前广泛应用的是第一类。

应用电场测量原理设计的驻波测量线的结构如图3-22所示。

它的主要组成都分有：一段开槽波导、探头装置(包括探针、检波晶体、调谐活塞)、探头移动机构和位置测量装置等。

开槽部位应恰在矩形波导宽壁中心线上，开槽要足够窄(一般为2.5-3.5mm适宜)，有几个半波长的长度，槽的两端成楔形或渐变线形。

探针插入槽中深度可调。

沿槽可移动的探针与波导中的波靠电场耦合。

由于探针与电场平行，电场的变化在探针上感应的电动势（其大小正比于该处场强）经晶体二极管检波，检波电流流过指示器回到同轴探头外导体成一闭合回路，指示器读数表示出沿槽线分布的场强大小。

由平行于槽的标尺读数表示出场强大小的位置，从而测得驻波比，驻波相位，波导波长。

指示器一般用光标检流计、微安表或选频放大器。

若用选频放大器，可直接读出驻波比，但必须注意这时的微波讯号源要加方波调制，并且注意晶体检波律，使输至晶体的讯号电平保持在平方律检波范围内，否则测出的驻波比将失去意义。

为了提高测量的灵敏度，在测量前需要调节同轴探头中的调谐活塞及探针深度，消除由于探针插入开槽波导引起的不匹配，使检波晶体输出最大：将探针置于驻波腹点，调节调谐活塞及探针插入深度(一般取窄边b的5～10％适宜)，使指示器的指针偏转在满刻度附近(若指示器指针偏转较小，则需增大微波输出功率)。

调节微波系统匹配，须将探针置于驻波极小点或极大点处，采用把调大或把调小的方法进行调配。

如果把探针放在极小点处，调节接在测量线终端的调配器，使探针的输出功率稍微增大(不要增大太多，否则会发生假象——波形移动，这时极小点功率并不增大)，然后左右移动探针，看看极小点功率是否真正增大。

这样反复调节调配器，使极小点功率逐渐增大，直至达到最佳匹配状态(驻波比s≈1)。

高中物理实验复习要点整理令狐文艳一、验证性实验⑴验证力的平等四边形定则1：目的：验证平行四边形法则。

2.器材：方木板一个、白纸一张、弹簧秤两个、橡皮条一根、细绳套两个、三角板、刻度尺,图钉几个。

3．主要测量：a．用两个测力计拉细绳套使橡皮条伸长，绳的结点到达某点O。

结点O的位置。

记录两测力计的示数F1、F2。

两测力计所示拉力的方向。

b．用一个测力计重新将结点拉到O点。

记录：弹簧秤的拉力大小F及方向。

4．作图：刻度尺、三角板5．减小误差的方法:a．测力计使用前要校准零点。

b．方木板应水平放置。

c．弹簧伸长方向和所测拉力方向应一致,并与木板平行.d．两个分力和合力都应尽可能大些.e．拉橡皮条的细线要长些,标记两条细线方向的两点要尽可能远些.f．两个分力间的夹角不宜过大或过小,一般取600---1200为宜（2）验证动量守恒定律原理：两小球在水平方向发生正碰,水平方向合外力为零,动量守恒。

m1v1=m1v1/+m2v2/本实验在误差允许的范围内验证上式成立。

两小球碰撞后均作平抛运动,用水平射程间接表示小球平抛的初速度：OP-----m1以v1平抛时的水平射程OM----m1以v1’平抛时的水平射程O‘N-----m2以V2’平抛时的水平射程验证的表达式：m1OP=m1OM+m2O/N 2．实验仪器：斜槽、重锤、白纸、复写纸、米尺、入射小球、被碰小球、游标卡尺、刻度尺、圆规、天平。

3．实验条件：a．入射小球的质量m1大于被碰小球的质量m2(m1 >m2)b．入射球半径等于被碰球半径c．入射小球每次必须从斜槽上同一高度处由静止滑下。

d．斜槽未端的切线方向水平e．两球碰撞时，球心等高或在同一水平线上4．主要测量量：a．用天平测两球质量m1、m2b．用游标卡尺测两球的直径，并计算半径。

C．确定小球的落点位置时，应以每次实验的落点为参考，作一尽可能小的圆，将各次落点位置圈在里面，就把此圆的圆心定为实验测量数据时所对应的小球落点位置。

新课标高中物理令狐文艳实验教学教案资料汇总隆回一中物理组周宝物理实验的目的与要求1、实验目的(1)教会学生用实验研究物理现象与规律，包括：A.正确选择实验方法与实验器材。

B.学会控制实验条件。

C.知道如何实验、判断结果的可靠程度。

(2)帮助学生理解和掌握有关课程内容和重要的物理概念，以形成物理思想，培养解决物理问题的能力(3)通过实验培养掌握基本物理量的测量方法，以培养实验技能。

(4)培养学生严谨的实验态度、科学的实验方法及良好的实验习惯。

2、做好实验的基本要求(1)实验前必须做好如下准备：①明确实验目的，弄懂实验原理②了解仪器性能，熟悉操作步骤③设计记录表格，掌握注意事项(2)实验中必须手脑并用，做到心到、眼到、手到。

①仔细调整实验装置，正确使用实验仪器②保证满足实验条件，注意规范实验操作③认真观察实验现象，客观记录实验数据(3)实验后必须对数据进行处理：①尊重实验客观事实，正确分析记录数据②合理做出实验结论，独立完成实验报告常用基本仪器的使用与读数物理《考试说明》中要求学生熟练掌握的基本仪器有13种，除打点计时器和滑动变阻器不需要读数外，其余11种都涉及到读数问题。

（一）测量仪器使用常规对于测量仪器的使用，首先要了解测量仪器的量程、精度、使用注意事项和读数方法。

1．关于量程问题：这是保护测量仪器的一项重要参数，特别是天平、弹簧秤、温度计、电流表、电压表和多用电表等，超量程使用会损坏仪器，所以实验时要根据实验的具体情况选择量程适当的仪器。

在使用电流表、电压表时，选用量程过大的仪器，采集的实验数据过小，会造成相对误差较大，应选择使测量值位于电表量程的1/3以上的电表；使用多用电表测电阻时，应选择适当的档位，使欧姆表的示数在电表的中值附近。

2．关于精度问题：所选用仪器的精度直接影响着测量读数的有效数字的位数，因此应在使用前了解仪器的精度，即看清仪器的最小分度值。

其中螺旋测微器和秒表的最小分度是一定的。

真空中的静电场令狐文艳基本要求一、理解电场强度和电势这两个基本概念和它们之间的联系。

二、掌握反映静电场性质的两个基本定理——高斯定理和环流定理的重要意义及其应用。

三、掌握从已知的电荷分布求场强和电势分布的方法。

令狐文艳内容提要一、真空中的库仑定律库仑定律的适用条件：1. 点电荷；2. 电荷静止（或低速）。

二、电场和电场强度电场电荷能够产生电场。

电场是一种客观存在的物质形态。

电场对外表现的性质：1. 对处于电场中的其他带电体有作用力；2. 在电场中移动其他带电体时，电场力要对它做功，这也表明电场具有能量。

令狐文艳电场强度的定义式点电荷场强公式场强叠加原理电场中某点的场强等于每个电荷单独在该点产生的场强的叠加（矢量和）。

几种常见带电体的场强1、电荷线密度为λ的无限长均匀带电直线外一点的场强2、电荷面密度为σ的无限大均匀带电平面外一点的场强方向垂直于带电平面。

3、带电Q、半径为R的均令狐文艳令狐文艳匀带电导体球面或导体球的场强分布r<R 时， E =0r>R 时，0204r E r Qπε=4、带电Q 、体密度为ρ的均匀带电球体场强分布r<R 时，r E 304R Q πε= r>R 时，0204r E r Qπε=三、电通量 高斯定理电场线（电力线）画法1. 电场线上某点的切线方向和该点场强方向一致；2. 通过垂直令狐文艳于E 的单位面积的电场线的条数等于该点E 的大小。

电场线的性质1. 两条电场线不能相交；2. 电场线起自正电荷（或无穷远处），止于负电荷（或无穷远处），电场线有头有尾，不是闭合曲线。

电场强度通量⎰⎰⋅=s e d ΦSE电场强度通量也可形象地说成是通过该面积S 的电场线的条数。

高斯定理真空中静电场内，通过任意闭合曲面的电场令狐文艳 强度通量等于该曲面所包围的电量的代数和的1/0倍。

高斯定理是描写静电场基本性质的基本定理，它反映了电场与形成电场的场源（电荷）之间的关系，说明静电场是有源场。

初中物理演示实验创新性实验汇编令狐文艳1.用方格纸或棋盘铺在桌面上，再将平面镜立放于棋盘中轴线上。

2.将一张白纸对折再展开铺平，在折痕处立放玻璃板，试验时在对应的位置分别给物和像标上记号，实验结束后将白纸沿镜子所在直线进行对着，观察对应的记号是否重合。

3.用茶色玻璃板代替无色透明玻璃板，或者在透明玻璃板一侧粘贴透明薄膜，减少透光。

4.用两个相同的透明小药瓶，其中一只内装上一个led小灯珠代替蜡烛。

到物和像到镜子距离相等，并且连线与镜面垂直的特点。

2.用白纸做记号的方法将用数学知识解决物理问题，提高学生的学科综合能力，激发学生思维。

实验记录用的白纸学生在课后还可以重复进行观察分析，有利于实验结论的反复论证。

3.茶色玻璃减少透光性，成像更清晰。

4.用led灯珠代替蜡烛，排除烛焰易受气流影响不稳定的缺点，还增加了安全性。

5 光的折射的如图所示，用眼睛可以观察到石块，但用竹签穿过细管却碰不到，改用激光笔通过细管照射，石块可以被照亮。

直观说明了光的折射。

调整细管角度，把石块改为容器壁上的记号，再次做实验，演示“池水变浅”现1.直观性强，创造性的用呈直线状竹签比对沿直线传播的光路，学生易于观察和感受到光路发生了偏折的事实；2.器材简单，便于开展实验；3.实验过程加入学生参与，使其在探索中有“出乎意料”的情感体验过程，印象深刻。

令狐文艳象。

6 凸透镜成像 1.准备两张同样大小的硬纸板，在其中一个上按一定形状（如三角型）扎几个小孔，嵌入手电筒上的led灯珠，连接好电路，立于光具座上，代替蜡烛进行实验。

2.在另一张同样大小的硬纸板上，用笔标记出对应的灯珠位置，实验时用来比较物像是否同样大小。

1.灯珠的亮度更高，便于在较强光线环境下演示。

2.物像大小关系比较方法更科学。

7 近视眼远视眼的成因与矫正如图，将蜡烛、凸透镜、光屏依次摆放在光具座上，调整位置，使其能够成清晰实像。

1.近视眼：将光屏远离凸透镜，光屏上原来清晰的像变得模糊，演示成像在视网膜前。

2018年高考物理学史总结令狐文艳物理学史这部分内容在高考卷上通常以选择题形式出现（实验题中也会小概率出现），分值在6分以下，一般情况下不会出偏难怪的，毕竟这不是考纲里的重点。

复习建议：以现有的生活经验常识为主，稍加了解就可以。

现总结如下：1、伽利略（1）通过理想实验推翻了亚里士多德“力是维持运动的原因”的观点（2）推翻了亚里士多德“重的物体比轻物体下落得快”的观点2、开普勒：提出开普勒行星运动三定律；3、牛顿（1）提出了三条运动定律。

（2）发现表万有引力定律；4、卡文迪许：利用扭秤装置比较准确地测出了引力常量G5、爱因斯坦（1）提出的狭义相对论（经典力学不适用于微观粒子和高速运动物体）（2）提出光子说，成功地解释了光电效应规律，并因此获得诺贝尔物理学奖（3）提出质能方程2MC E ，为核能利用提出理论基础6、库仑：利用扭秤实验发现了电荷之间的相互作用规律——库仑定律。

7、焦耳和楞次先后独立发现电流通过导体时产生热效应的规律，称为焦耳——楞次定律（这个很冷门！以教材为主！）8、奥斯特发现南北放置的通电直导线可以使周围的磁针偏转，称为电流的磁效应。

9、安培：研究电流在磁场中受力的规律(安培定则)，分子电流假说，磁场能对电流产生作用10、洛仑兹：提出运动电荷产生了磁场和磁场对运动电荷有作用力（洛仑兹力）的观点。

11、法拉第（1）发现了由磁场产生电流的条件和规律——电磁感应现象（教材上是这样的，实际不是有一定历史原因，以教材为主！）（2）提出电荷周围有电场，提出可用电场描述电场，提出电磁场、磁感线、电场线的概念12、楞次：确定感应电流方向的定律，愣次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

13、亨利：发现自感现象（这个也比较冷门）。

14、麦克斯韦：预言了电磁波的存在，指出光是一种电磁波，为光的电磁理论奠定了基础。

15、赫兹：（1）用实验证实了电磁波的存在并测定了电磁波的传播速度等于光速。

第十三章电磁感应令狐文艳一选择题3．如图所示，一匀强磁场B 垂直纸面向内，长为L 的导线ab 可以无摩擦地在导轨上滑动，除电阻R外，其它部分电阻不计，当ab以匀速v 向右运动时，则外力的大小是：解：导线ab 的感应电动势v BL =ε，当ab 以匀速v 向右运动时，导线ab 受到的外力与安培力是一对平衡力，所以R L B L R B F F v 22===ε安外。

所以选（D ） 4．一根长度L 的铜棒在均匀磁场B 中以匀角速度ω旋转着，B 的方向垂直铜棒选择题3图 v转动的平面，如图，设t = 0时，铜棒与Ob 成θ角，则在任一时刻t 这根铜棒两端之间的感应电动势是：（）A. )cos(2θωω+t B L B. t B L ωωcos 212 C. )cos(22θωω+t B L D. B L 2ω E. B L 221ω解：⎰⎰⎰===⋅⨯=L L BL l l B l B )00221d d d ωωεv l B v （所以选（E ）6．半径为R 的圆线圈处于均匀磁场B 中，B 垂直于线圈平面向上。

如果磁感应强度为B =3 t 2+2 t +1，则线圈中的感应电场为：（）A ． 2π(3 t + 1)R 2 ,顺时针方向；Ｂ． 2π(3 t + 1)R 2 ,逆时针方向；C ． (3 t + 1)R ,顺时针方向；D ． (3t + 1)R ,逆时针方向； 解：由⎰⎰⎰⋅∂∂-=⋅S B l E d d i t ，则感应电场的大小满足解出 E i = (3 t +1)R 所以选（C ）。

7．在圆柱形空间内有感应强度B 的均匀磁场，如图所示，B 的大小以速率d B/d t 变化，在磁场中有C ，D 两点，其间可放置直导线和弯曲导线，则( )A ．电动势只在直导线中产生B ．电动势只在弯曲导线中产生C ．电动势在直导线和弯曲导线中产生，且两者大小相等D ．直导线中的电动势小于弯曲导线中的电动势解：在圆柱形空间内的感生电场是涡选 × × × × × × × × × × C D O 选择题7图场，电场线是与圆柱同轴的同心圆，因为⎰⋅=l E d i ε，所以弯曲导线中的电动势比直导线中的电动势大。

高中物理磁场大题令狐文艳一．解答题（共30小题）1．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y 轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x 轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．2．如图所示，在xOy平面内，0＜x＜2L的区域内有一方向竖直向上的匀强电场，2L＜x＜3L的区域内有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L的区域内有一方向垂直于xOy平面向外的匀强磁场．某时刻，一带正电的粒子从坐标原点以沿x轴正方向的初速度v0进入电场；之后的另一时刻，一带负电粒子以同样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P点的坐标；（3）两粒子先后进入电场的时间差．3．如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U0；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t的最小值．4．如图所示，直角坐标系xoy位于竖直平面内，在‑m≤x≤0的区域内有磁感应强度大小B=4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=6.4×10﹣27kg、电荷量q=﹣3.2×10‑19C的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强度为B1．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2．CD为磁场B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，含有各种不同电荷量、不同速度的带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B2中，求：（1）进入匀强磁场B2的带电粒子的速度；（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；（3）绝缘板CD上被带电粒子击中区域的长度．6．在平面直角坐标系xoy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点与x轴正方向成45°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N两点间的电势差U MN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．7．如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁感应强度B1=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ为板间中线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B2=0.25T，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=8.0×10﹣19C的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x 轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大？（2）离子的质量应在什么范围内？（3）现只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B2应满足什么条件？8．如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电量为+q的粒子（不计重力）从P点以大小为v0的水平初速度射入电场，随后与边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U的最小值．9．如图甲，真空中竖直放置两块相距为d的平行金属板P、Q，两板间加上如图乙最大值为U0的周期性变化的电压，在Q 板右侧某个区域内存在磁感应强度大小为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q板小孔O射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T=，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0时刻释放的粒子在P、Q间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB的半径为L，电势为φ1，内圆弧面CD的半径为，电势为φ2．足够长的收集板MN平行边界ACDB，O到MN板的距离OP=L．假设太空中漂浮着质量为m，电量为q的带正电粒子，它们能均匀地吸附到AB圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O点时速度的大小；（2）如图2所示，在边界ACDB和收集板MN之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向内，则发现从AB圆弧面收集到的粒子经O点进入磁场后有能打到MN 板上（不考虑过边界ACDB的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB圆弧面收集到的粒子经O点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN上的收集效率η与磁感应强度B的关系的相关式子．11．如图，静止于A处的离子，经电压为U的加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强为E0，方向如图所示；离子质量为m、电荷量为q；=2d、=3d，离子重力不计．（1）求圆弧虚线对应的半径R的大小；（2）若离子恰好能打在NQ的中点上，求矩形区域QNCD内匀强电场场强E的值；（3）若撤去矩形区域QNCD内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN上，求磁场磁感应强度B的取值范围．12．如图甲所示，一对平行金属板M、N长为L，相距为d，O1O为中轴线．当两板间加电压U MN=U0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O1点以速度v0沿O1O方向射入电场，粒子恰好打在上极板M的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN间加如图乙所示的交变电压，其周期，从t=0开始，前内U MN=2U，后内U MN=﹣U，大量的上述粒子仍然以速度v0沿O1O方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U的值；（3）紧贴板右侧建立xOy坐标系，在xOy坐标第I、IV象限某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy 坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d，2d）的P点，求磁感应强度B的大小范围．13．如图所示，在第一、二象限存在场强均为E的匀强电场，其中第一象限的匀强电场的方向沿x轴正方向，第二象限的电场方向沿x轴负方向．在第三、四象限矩形区域ABCD内存在垂直于纸面向外的匀强磁场，矩形区域的AB边与x轴重合．M 点是第一象限中无限靠近y轴的一点，在M点有一质量为m、电荷量为e的质子，以初速度v0沿y轴负方向开始运动，恰好从N点进入磁场，若OM=2ON，不计质子的重力，试求：（1）N点横坐标d；（2）若质子经过磁场最后能无限靠近M点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M点出发返回到无限靠近M 点所需的时间．14．如图所示，在xOy平面直角坐标系中，直线MN与y轴成30°角，P点的坐标为（，0），在y轴与直线MN之间的区域内，存在垂直于xOy平面向外、磁感应强度为B的匀强磁场．在直角坐标系xOy的第Ⅳ象限区域内存在沿y轴，正方向、大小为的匀强电场，在x=3a处垂直于x轴放置一平面荧光屏，与x轴交点为Q，电子束以相同的速度v0从y轴上0≤y≤2a的区间垂直于y轴和磁场方向射入磁场．已知从y=2a点射入的电子在磁场中轨迹恰好经过O点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y轴进入电场的位置的范围；（3）从y轴哪个位置进入电场的电子打到荧光屏上距Q点的距离最远？最远距离为多少？15．如图（a）所示，水平放置的平行金属板A、B间加直流电压U，A板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C点静止释放，t=0时刻，粒子刚好从小孔O进入上方磁场中，在 t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O点时的速率；（2）图中B2的大小；（3）金属板A和B间的距离d．16．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时，刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t0，当在两板间加如图乙所示的周期为2t0、幅值恒为U0的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少？（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少？（已知电子的质量为m、电荷量为e）18．如图所示xOy平面内，在x轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V的加速电场中，然后经过右侧极板上的小孔沿x轴进入到另一匀强电场区域，该电场区域范围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y轴正方向．带电粒子经过y轴后，将进入一与y轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C到x轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy平面向外．带电粒子最终垂直打在与y轴平行、到y轴距离为L=6cm的接收屏上．求：（1）带电粒子通过y轴时离x轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y=cm处，则该粒子的比荷又是多少？19．如图所示，在竖直平面内，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以速度v（0≤v≤）垂直于MO从O点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ上的位置离O点的距离；（3）磁场区域的最小面积．20．如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，∠AOB=90°，OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m电荷量为q的带电粒子自x 轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA上的M点，且此时速度与OA垂直．已知M到原点O的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E的大小；（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y轴对称，可在区域Ⅱ内加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内．由于某种原因的影响，粒子经过M点时的速度并不严格与OA垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度．21．在xoy平面直角坐标系的第Ⅰ象限有射线OA，OA与x轴正方向夹角为30°，如图所示，OA与y轴所夹区域存在y轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y轴上的P点沿着x 轴正方向以大小为v0的初速度射入电场，运动一段时间沿垂直于OA方向经过Q点进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA经过Q点的速度v Q；（2）求匀强电场的电场强度E与匀强磁场的磁感应强度B的比值；（3）粒子从M点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA进入磁场，再适当改变磁场的强弱，可以使粒子再次从y轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y轴正方向上某点垂直进入电场，再垂直OA方向进入磁场…，求粒子从P点开始经多长时间能够运动到O点？22．如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B（图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q的小球P在K点具有大小v 0=、方向与水平面夹角θ=的速度，在区域I内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t A；（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．23．如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹角．一质量为m、电荷量为q（q＞0）的粒子以速度v0从y轴上P点沿y轴正方向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过一段时间T0，磁场方向变为垂直纸面向里，大小不变，不计重力．（1）求粒子从P点出发至第一次到达x轴时所需的时间；（2）若要使粒子能够回到P点，求电场强度的最大值．24．一半径为R的薄圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一不计重力的负电粒子从小孔M沿着MN方向射入磁场，当筒以大小为ω0的角速度转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒内未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大？（2）若粒子速率不变，入射方向在该截面内且与MN方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大？25．如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO部分粗糙且长L=2m，动摩擦因数μ=0.3，OB部分光滑．另一小物块a．放在车的最左端，和车一起以v0=4m/s的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度内．a、b两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a与b碰后的速度大小；（2）当物块a相对小车静止时小车右端B到挡板的距离；（3）当物块a相对小车静止时在小车上的位置到O点的距离．26．如图所示，在光滑的水平面上有一长为L的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C静止在水平面上．现有滑块A以初速V0从右端滑上B，并以V0滑离B，恰好能到达C的最高点．A、B、C的质量均为m，试求：（1）木板B上表面的动摩擦因素μ；（2）圆弧槽C的半径R；（3）当A滑离C时，C的速度．27．如图所示，一质量M=0.4kg的小物块B在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=0.1kg的小物块A以速度υ0=4m/s水平滑上传送带的右端．已知物块A与传送带之间的动摩擦因数μ=0.1，传送带左右两端的距离l=3.5m，滑块A、B均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A第一次到达传送带左端时速度大小；（2）求物块A第一次压缩弹簧过程中弹簧的最大弹性势能E pm；（3）物块A会不会第二次压缩弹簧？28．历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1号彗星的实验．探测器上所携带的重达370kg的彗星“撞击器”将以1.0×104m/s的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现 1.0×10﹣7m/s的改变．已知普朗克常量h=6.6×10﹣34J•s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29．如图，ABD为竖直平面内的轨道，其中AB段是水平粗糙的、BD段为半径R=0.4m的半圆光滑轨道，两段轨道相切于B 点．小球甲从C点以速度υ0沿水平轨道向右运动，与静止在B点的小球乙发生弹性碰撞．已知甲、乙两球的质量均为m，小球甲与AB段的动摩擦因数为μ=0.5，C、B距离L=1.6m，g 取10m/s2．（水平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；（2）在满足（1）的条件下，求的甲的速度υ0；（3）若甲仍以速度υ0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围．30．动量定理可以表示为△p=F△t，其中动量p和力F都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x、y两个方向上分别研究．例如，质量为m的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a．分别求出碰撞前后x、y方向小球的动量变化△p x、△p y；b．分析说明小球对木板的作用力的方向．令狐文艳创作参考答案与试题解析一．解答题（共30小题）1．（2017•吉林模拟）如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．【解答】解：（1）t=0时刻进入两极板的带电粒子在电场中做匀变速曲线运动，t0时刻刚好从极板边缘射出，则有 y=l，x=l，电场强度：E=…①，由牛顿第二定律得：Eq=ma…②，偏移量：y=at02…③由①②③解得：U0=…④．（2）t0时刻进入两极板的带电粒子，前t0时间在电场中偏转，后t0时间两极板没有电场，带电粒子做匀速直线运动．带电粒子沿x轴方向的分速度大小为：v x=v0=…⑤带电粒子离开电场时沿y轴负方向的分速度大小为：v y=a•t0 …⑥带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，由牛顿第二定律得：qvB=m…⑧，由③⑤⑥⑦⑧解得：R=…⑨；（3）在t=2t0时刻进入两极板的带电粒子，在电场中做类平抛运动的时间最长，飞出极板时速度方向与磁场边界的夹角最小，而根据轨迹几何知识可知，轨迹的圆心角等于粒子射入磁场时速度方向与边界夹角的2倍，所以在t=2t0时刻进入两极板的带电粒子在磁场中运动时间最短．带电粒子离开磁场时沿y轴正方向的分速度为：v y′=at0 …⑩，设带电粒子离开电场时速度方向与y轴正方向的夹角为α，则：tanα=，由③⑤⑩解得：α=，带电粒子在磁场运动的轨迹图如图所示，。

新课标高考物理选择题专项练习第一套令狐文艳（本套题包括8小题，每题6分，共48分。

每题有一个或多个选项符合题意，全部选对的得6分，选对但不全的得3分，选错的得0分。

）1．下列说法正确的是（ ）A ．安培最先发现电流周围存在磁场B ．法拉第通过实验总结出了电磁感应定律C ．玻尔提出了原子的核式结构模型D ．卢瑟福发现了电子2．如图所示，一物体自P 点以初速度l0m ／s 做平抛运动，恰好垂直打到倾角为45°的斜面上的Q 点（g=10m/s 2）。

则PQ 两点间的距离为（ ）（ ）A ．5mB ．l0mC ．55mD ．条件不足，无法求解3．如图所示，当平行板电容器C 充电后把电键S 断开．设电容器电压为U ，电量为Q ．现只将电容器两板的正对面积减小，则（ ）A ．Q 变大B ．Q 不变C ．U 变大D ．U 变小4．2011年9月29日21时16分03．07秒，天宫一号在酒泉卫星发射中心载人航天发射场发射，其运行高度在370公里左右，在轨道上的寿命是2年，发射后三月内与神舟八号完成对接任务。

天宫一号与地球同步卫星（高度约为36000公里）相比，下列正确的是（ ）A ．天宫一号运行的速率小于同步卫星的速率B ．天宫一号运行的周期小于同步卫星的周期C ．天宫一号运行的角速度小于同步卫星的角速度D ．天宫一号运行的加速度小于同步卫星的加速度5．如图，用理想变压器给电灯L 供电，如果只增加副线圈匝数，其它条件不变，则（ ）CSA ．电灯L 亮度减小B ．电流表示数增大C ．电压表示数增加D ．变压器输入功率不变6．曾经有颗价值2．78亿美元的美国“嗅碳”卫星因“金牛座”运载火箭的整流罩没能按计划与火箭分离而最终坠落在南极洲附近海域，若“嗅碳”卫星在离海平面很近的某高处向下加速运动，经过时间0t 落至地面。

已知“嗅碳”卫星在运动过程中所受的空气阻力恒定。

则关于“嗅碳”卫星的机械能随时间的变化图象可能正确的是（ ）7．如图所示，在光滑的水平面上叠放A 、B 两滑块（B 足够长），其中A 的质量为1kg ，B 的质量为2kg ，现有一水平作用力F 作用于B 上，A 、B 间的摩擦因数为0.2，当F 取不同值时，（g=10m ／s 2）关于A 的加速度说法正确的是（ ）A ．当F=2N ，A 的加速度为2m/s 2B ．当F=4N ，A 的加速度为2m/s 2C ．当F=5N ，A 的加速度为2m/s 2D ．当F=7N ，A 的加速度为2m/s 28．如图所示，在x≤0的区域内存在匀强磁场，磁场的方向垂直于纸面向里. 矩形线框abcd 从t=0时刻起由静止开始沿x 轴正方向做匀加速运动，则线框中的感应电流I（取逆时针方向的电流为正）随时间t 的变化图线是（ ）新课标高考物理选择题专项练习第二套（本套题包括8小题，每题6分，共48分。
