S-600汽水取样装置电气说明书

汽水取样装置技术规范书目录附件1 技术规范 (1)附件2 供货范围 (16)附件4 交货进度 (19)附件5 监造、检验和性能验收试验 (20)附件6 价格表 (24)附件7 技术服务和设计联络 (30)附件8 分包与外购 (36)附件9 大（部）件运输 (37)附件1 技术规范1 总则1.1本技术条件适用于1x130t/h高温高压锅炉的全自动汽水取样装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本技术协议书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本技术书和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3供方执行本技术所列标准。

有矛盾时，按较高标准执行。

1.4合同生效后7日内，供方提出合同设备的设计，制造、检验、试验、装配、安装、调试、试运、验收、运行和维护等标准清单给需方，需方确认。

1.5在签订合同之后，需方有权提出因规范和规程发生变化或疏漏而产生的一些补充要求，双方共同商定。

1.6本技术书是产品订货合同的附件，与合同具有同等法律效力，在协议签订后，应互相按时交换资料，满足各方设计和制造进度的要求。

1.7本协议书，未尽事宜双方协商解决。

2 厂址条件及气象条件见建设单位提供的相关资料。

3、设计基础资料3.1 冷却水质水源：水处理室来补充除盐水水质：除盐水（若带闭式循环系统，冷却水为工业水）接口型式：平焊法兰，符合JB/T81-94标准，压力级：PN1.6MPa水压：1.2MPa( 工业水为0.5MPa)温度：≤32℃除盐水冷却水直接去除氧器。

3.2电源买方负责提供至每台低温架电源1路；提供微机系统电源一路。

电源电压：低温架：三相四线制(380/220V) 微机系统：220VAC UPS电源电源频率：50Hz3.3设备布置高温架、低温架室内分开布置。

3.4环境条件3.4.1环境温度高温架室：≤40℃低温架室：∽25℃3.4.2环境湿度相对湿度：76%4、技术要求4.1规定和标准4.1.1水汽集中取样分析装置验收应遵循DLT 665-2009《水汽集中取样分析装置验收导则》。

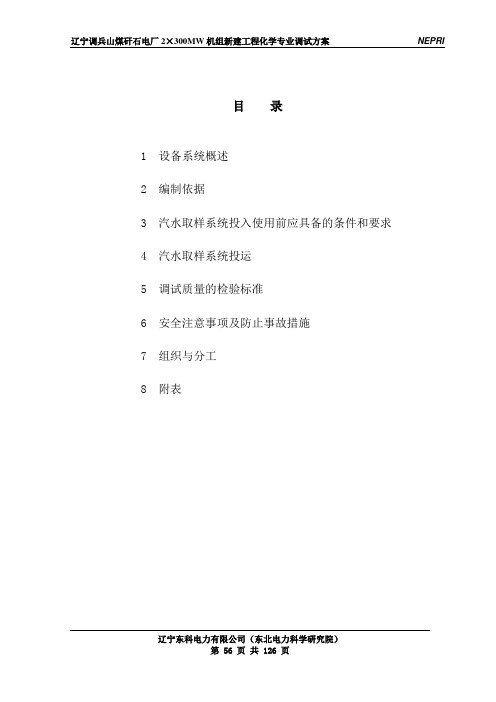

目录1 设备系统概述2 编制依据3 汽水取样系统投入使用前应具备的条件和要求4 汽水取样系统投运5 调试质量的检验标准6 安全注意事项及防止事故措施7 组织与分工8 附表1 设备系统概述辽宁调兵山煤矸石电厂一期工程安装2台300MW国产循环流化床机组，锅炉型号为SG—1065/17.5—M804型锅炉，是由上海锅炉厂生产的1065t/h亚临界压力自然循环汽包锅炉；汽轮机型号为NZK300-16.67/537/537型，是由哈尔滨汽轮厂生产的亚临界一次再热单轴两缸两排汽直接空冷凝汽器式汽轮机；发电机是由哈尔滨电机厂生产的型号为FSN-300-2型水-氢-氢冷却发电机。

机组取样装置采用苏州华能生产的SJZ-300C 型水汽取样分析装置由高温高压架、仪表盘和恒温装置等组成，采用两屏式布置。

其中高温高压架为一个屏架单独布置在一个房间，仪表盘和恒温装置组合在一个屏架上布置在另外一个房间。

水汽取样分析装置对各水样进行连续取样，在线监测，并输出4 20mA DC控制信号供化学加药系统用。

同时所有仪表具有就地显示和远传功能，将信号传到控制室。

取样系统在高压阀前设置预冷却装置以保护高压阀，预冷装置各样点出口温度保持一致；预冷装置：高温样水在进入取样装置前，首先进入预冷装置。

在预冷装置前不设高温高压阀门，样水管路采用φ14×2定拉不锈钢管，这样整个管路类似于原取样点到取样装置的正常连接管路；不同的仅仅是作了一个螺旋绕管，同时采用已经通过取样冷却器的除盐水作为预冷装置的冷却水，可以有效地节约水量，而高温样水在此条件下完全可以降至200℃以下。

此预冷装置的使用，大大改善了高温高压阀门的工况条件，也改善了冷却器的工况。

同时为了检修方便，将样水进出水管设计为法兰连接方式。

整个预冷装置采用全不锈钢抛光工艺，外观光洁，并有良好的防锈蚀功能。

水汽取样分析装置设有超温、超压、断水自动保护措施，以便在水样温度、压力越限及断流时保护仪表。

目录机务部分使用说明一结构布置 (2)二保温处理 (2)三人性化的工作环境 (4)电气部分使用说明一配电装置 (6)二监控系统 (6)三主要技术指标 (14)四使用环境 (14)五保护原理 (14)六实现功能 (15)一结构布置S-600水汽取样装置采用箱体式拼装结构，高温高压、低温低压整合在一个箱体内但分布在不同的功能区域，由原来的高温架和仪表盘各布置在一个房间改为高温架和仪表盘合二为一，占地面积小，节约空间，整个箱体分为降温、恒温、人工取样、仪表电气四大功能区域，功能区域划分明显，全部采用正面操作的方式，在需操作的面上及检修通道入口处均为玻璃移门，可视性与可操作性强，外形美观；其布局示意图如下；图1 布局示意图二保温处理与以往的水汽取样装置相比，要实现高温高压和低温低压共处一室，必须要解决以下几个问题；1.为防止温度过高影响仪表的正常工作，在高温部分必须实现表面温度从600度降到50度以下，解决这一问题，我们采用二次隔热的方式，在高温区（即降温减压区）的样水进口管路进行一次表面降温，在管道外用隔热材料包扎使其温度降至50度左右，常用的隔热方式为硅酸铝纤维绳缠绕、硅酸盐复合抹面膏体涂料，陶瓷管等，其需保温的管路（图2）及保温方式（图3）如下；图2 需保温的部分图3 保温方式（以硅酸绳缠绕为例）2.高温高压与低温低压之间必须留有足够的检修通道，且通道内有适宜操作人员工作的环境。

检修通道的设计采用一端封闭，一端为通道入口的方式（如图1），连接管路全部在封闭端进行，通道入口端采用两扇玻璃移动门（如图4），既缩短了设备与墙体的距离，又保证了可视性，且外形美观。

图4 检修通道入口端在检修通道内部，经过上述的一次降温后，管路表面温度降至50度左右，而在高温高压的内侧，即检修通道内靠近高温高压侧的内壁采用可移动消音隔热层，材质可采用以泡材料或硅酸盐膏体涂料，这就是我们的二次隔热，经过二次隔热保温，使介质温度再次降低，以达到仪表工作温度的要求及操作人员适宜的工作环境，同时起到降低噪声的作用；而采用可移动门的方式，则保证了高温架及恒温装置背面的可检修性，便于维护。
