ENVIRONMENTAL IMPACT ASSESSMENT ORDINANCE (CHAPTER 499)
SECTION 5(1)(b)
PROJECT PROFILE
FOR
SUBMARINE CABLE LANDING INSTALLATION AT TUEN MUN FOR HGC OPTICAL FIBRE SUBMARINE CABLE SYSTEM BETWEEN TUEN MUN AND CHEK LAP KOK
Tender No.: T-008-49
Issue: August 2000
CONTENTS
PAGE 1BASIC INFORMATION
1.1Project Title 1
1.2Purpose and Nature of the Project 1
1.3Name of Project Proponent 1
1.4Location and Scale of Project (include Plans) and History of Site
1.4.1Location of Project 1
1.4.2Scale of Project 2
1.4.3History of Site 2
1.5Number and types of Designated Projects to be covered by the Project Profile 2
1.6Name and Telephone Number of Contact Person(s) 2 2OUTLINE OF PLANNING AND IMPLEMENTATION PROGRAMME 3 3POSSIBLE IMPACT ON THE ENVIRONMENT 4 4MAJOR ELEMENTS OF THE SURROUNDING ENVIRONMENT
4.1Gazetted Beach 4 5ENVIRONMENTAL PROTECTION MEASURES TO BE INCORPORATED IN THE DESIGN AND FURTHER ENVIRONMENTAL IMPLICATIONS
5.1Landing Point Construction and Operation 4
5.2Landing Point Construction and Operation 5
5.3Landing Point Construction and Operation 5 APPENDICES
Appendix 1 - Proposed Cable Route 6
Appendix 2 - Proposed Tuen Mun Landing Point TM1 7
Appendix 3 - Typical Section of Landing Point 8
PROJECT PROFILE
FOR
SUBMARINE CABLE LANDING INSTALLATION AT TUEN MUN
FOR
HGC OPTICAL FIBRE SUBMARINE CABLE SYSTEM
BETWEEN TUEN MUN AND CHEK LAP KOK
1BASIC INFORMATION
1.1Project Title
Submarine Cable Landing Installation at Tuen Mun for Hutchison Global Crossing Ltd.
(HGC) Optical Fibre Submarine Cable System between Tuen Mun and Chek Lap Kok.
1.2Purpose and Nature of the Project
Hutchison Global Crossing Limited (HGC) is planning to install a submarine optical fibre network between Tuen Mun and Chek Lap Kok across Chi Shui Men.
The purpose of this submarine optical cable project is to connect the HGC's main exchanges at Kwai Chung and Chek Lap Kok through the network along Route 3, Tai Lam Tunnel, Yuen Long, Tuen Mun and Airport. This submarine optical cable provides diversity to the Airport and Lantau Island in case of network contingencies occurred at Tsing Ma Bridge and Northern Lantau Express.
The route map of the proposed submarine optical cable is attached as Appendix 1.
Based on detailed study and site investigation, it is devised that the submarine optical cable will be landed near the west end of Butterfly Beach, Tuen Mun.
The proposed work in this Project Profile involves construction of landing structures at the cable landfalls and laying of submarine optical cables from Tuen Mun to Chek Lap Kok.
1.3Name of Project Proponent
Hutchison Global Crossing Limited (HGC)
1.4LOCATION AND SCALE OF PROJECT AND HISTORY OF SITE
1.4.1Location of Project
The proposed work in this Project Profile involves construction of landing points at Tuen Mun and Chek Lap Kok and associated submarine optical cables landing installation. The landfall at Tuen Mun is located at west of Butterfly Beach.
The submarine cable landing point at Tuen Mun TM1, which may be a designated project under the Environmental Impact Assessment Ordinance as detailed in Section 1.5, is shown in Appendix 2.
1.4.2Scale of Project
The scope of work under this project profile involves the following works at the submarine cable landing point TM1 constructed on a rubble-mounted seawall and seabed extending from it:
(a)At land portion:
?Construct an underground concrete structure as Armour Clamp Bay to fix submarine cables [Typical size: 2.4m(W) x 2.4m(L) x 2.0m(D)];
?Construct an underground concrete manhole for jointing of submarine and land cables [Typical size: 1.6m(W) x 4.0m(L) x 2.5m(D)].
(b)At seawall:
?Excavate the rubble-mounted seawall to designed level;
?Prepare bedding for laying precast cable trough;
?Place precast units on top of bedding;
?After laying of submarine cables, backfill the precast units;
?Restore rubble-mounted seawall to original position.
(c)Excavate a short underwater trench (~500m length depending on seabed profile and
hardness conditions) at shallow waters near shore;
(d)Lay submarine optical cables from a cable laying barge across Chi Shui-Men to the
opposite shore at Chek Lap Kok by simultaneously laying and burying method. The
cables will be buried at 3.5m (typical) below seabed.
1.4.3History of Site
The landfall at TM1 is a rubble mounted sea-wall. A similar submarine cable landing point at 300m west of TM1 was constructed by CLP Power Hong Kong Ltd. in 1997.
1.5Number and Type of Designated Projects to be covered by the Project Profile
This Project Profile involves a landing point at Tuen Mun (TM1) which may be classified as
a Designated Project under Category C.12(a) (iii) in Schedule 2 (Part 1) of the EIA
Ordinance:
Schedule 2 (Part 1)
C12 A dredging operation which:-
(a)is less than 500m from the nearest boundary of an existing:-
(iii) bathing beach.
1.6Name and Contact Persons and Correspondences
All queries regarding the project profile can be addressed to:
Manager - External Plant
Infrastructure Development Department
Hutchison Global Crossing Limited
2OUTLINE OF PLANNING AND IMPLEMENTATION PROGRAMME
The project is led by Hutchison Global Crossing Ltd. (HGC). Planning and construction will be undertaken by the following team:
?Project Management - Associated Technical Services Ltd.
?Civil & E&M Design - Associated Technical Services Ltd.
?Landing Point Construction and Submarine Optical Cable System Installation -International Cable Supplier to be appointed.
Major project milestones are:
Application to Office of Telecom Authority (OFTA)13 Jan 2000
Approved in-principle by OFTA31 Jan 2000
Application to District Land Office (DLO) for Route Approval 5 Jan 2000
Issue of Wayleave of submarine cable route by DLO31 Jan 2001 (tentative) Commencement of Civil Work at Landing Point 1 May 2001
Submarine Optical Cable Installation Oct-Dec 2001
Optical Cable Commissioning31 Dec 2001
All the works at the landing point TM1 are scheduled to be completed in around 8 months within the period May-Dec 2001. Typical sections showing design of landing point is shown in Appendix 3.
The major works to be carried out at TM1 are:
(a)Part of the rubble-mounted seawall will be temporarily removed. A ramp trench in
1:15 cut slope of approximately 50m in length and 5.0m wide will then be formed on
the sea bed by conventional open excavation.
(b)Levelling stones will be placed on the trench as bedding. A concrete trough will be
installed on top of the levelling stones bedding at 1.0m under the seawall to 1.75m
below ground.
(c) A reinforced-concrete structure of typical size of 2.4m (W) x 2.4m (L) x 2.0m (D)
will be built as a Armour Clamp Bay for fixing of submarine optical cables. The
headroom of the clamp bay is 1.55m.
(d) A reinforced-concrete structure of typical size of 1.6m (W) x 4.0m (L) x 2.5m (D)
will be built as a manhole for jointing submarine and land optical cables. The
headroom of the manhole is 2.0m.
(e) A short underwater trench of approx. 1m (W) x 1m (D) will be excavated by
dredging at the shallow water using a small powered backhoe machine on a barge up
to ~500m from shore.
(f)The cables will be paid out from a cable barge staying at deep water, floated on
buoys and pulled to the landing manhole by a winch installed on land.
(g)The optical cables will be protected by Polycon F.R.P. (or equivalent) pipes and then
placed on the concrete trough. The trough will be covered up with tremie concrete.
(h)The optical cables on the sea bed close to the concrete trough will be backfilled/
protected by concrete mat (mattress) or rubble of adequate size up to the original sea
bed level.
(i)The optical cables at the landward side will be anchored inside the Armour Clamp
Bay and jointed inside the Manhole to the land cables.
(j)The rubble-mounted seawall will be restored to its original state after the completion of cable installation.
3POSSIBLE IMPACT ON THE ENVIRONMENT
3.1Operation Stage
The whole submarine optical cable will be buried. There is no emission of gas, dust and odour during operation. The optical cables consist of stable silicon optical fibres protected by corrosion resistance polyethylene and steel wire armours and are designed for a normal working life-time of 40 years. There is no risk of accidents which would cause pollution.
3.2Construction Stage
The construction work at shore will only be carried out at day time. The construction noise would not exceed noise limits stipulated in Noise Control Ordinance and subsidiary legislation. Similarly, the dust control measures stipulated under the Air Pollution Control (Construction Dust) Regulation would be applied.
For work to be carried out at rubble-mounted seawall, the boulders would be reused for reinstatement. No waste material or disposal would be left causing adverse impact on the environment.
For the excavation of underwater trench near seashore, the excavated material will be dumped at designated Mud Disposal Pits arranged by Marine Fill Committee of CED. The near shore trench will be backfilled by concrete mat or boulders which will not contaminate the water.
The submarine cable laying and burying operation will not utilize any foreign substances that could contaminate the environment.
Impacts of this project to other environmental issues are considered negligible.
4MAJOR ELEMENTS OF THE SURROUNDING ENVIRONMENT
4.1Gazetted Beach
Butterfly Beach is a gazetted public bathing beach. Since the landing point TM1 is about 200m from the boundary of the beach which is constructed under control method and also the submarine optical cables are buried, there is no visual impact and inconveniences to the beach users during both construction and operation stages.
5ENVIRONMENTAL PROTECTION MEASURES TO BE INCORPORATED IN THE DESIGN AND FURTHER ENVIRONMENTAL IMPLICATIONS
5.1Landing Point Construction and Operation
The construction of the cable landing point will take less than 5 months. Potential environmental impacts will be the dust and noise generated during the construction stage which can be controlled by observing the relevant noise and construction dust Regulations.
There is no environmental impact during operation stage of the landing point.
5.2Submarine Cable
The total submarine cable installation work including preparation and cable protection works will take about 3 months but the actual cable laying from one seashore to the opposite seashore would take about 2 weeks time. The residual environmental impacts to the submarine cable laying activities will be localised to the immediate vicinity of the cable alignment, short duration, low severity and acceptable.
There is no environmental impact predicted during the operation of the submarine cable.
5.3Further Implications
The geotechnical environment around the proposed landing point has been confirmed to be suitable for submarine optical cable landing by electronic surveys. The nearby site has been employed for the landing of 132kV submarine power cables belonging to CLP Power and the cables have been operated for several years without any environmental issues arisen.
The above-mentioned construction method is a common method for the installation of submarine optical cable. It has been widely used around the world and is widely accepted to have no impact on the surrounding environment. The working period is normally very short.
Also there is no waste disposal issue or no excessive noise will be generated in these operations.
- END -
海底电缆项目可研报告 一、行业目前发展现状 海底电缆研发、生产、敷设已有近170年历史，1850年英国和法国之间铺设了人类历史上第一条海底电缆；中国的第一条海底电缆是在1888年完成，共有两条，一是福州川石岛与台湾沪尾之间，另一条由台南安平通往澎湖，均由当时台湾巡抚刘铭传组织敷设。海底电缆的按绝缘种类分有：浸渍纸包绝缘电缆、充油式电缆、挤压式电缆（XLPE--交联聚乙烯绝缘与EPR--乙丙橡胶绝缘），浸渍纸包绝缘和充油式电缆受水深与敷设落差限制，现已基本淘汰。目前使用最广泛、最多的是XLPE绝缘电缆。海底电缆按电流传输方式可分为：交流（AC）传输与直流(DC)传输。 海底电缆输电工程是跨海域联网工程建设的重要组成部分。在实现电网国际化、区域电网互联进程中，具有重要意义。近年来，随着国内外输变电技术的发展，在经济一体化、能源优化配置、减少环境影响等因素的推动下，跨海域输电技术、海底电缆制造技术、海底电缆工程技术不断向前发展。 海底电缆工程的建设，受地域建设、海洋工程、施工设备等条件的限制，工程建设涉及技术领域广泛，投资规模较大，施工技术复杂。工程建设期间分为两个阶段，施工前期工作主要涉及工程设计、海缆路由选择、海缆制造及运输，工程施工期间则主要包含海缆路由定位、海缆敷设、海缆保护、陆地设备安装、检测与调试、工程验收。 海底电缆输电工程的应用领域主要有区域电网跨海域互联、向海洋孤岛及石油钻探平台供电、输送海上再生能源的发电并网。随着国内外能源资源优化利用、提高供电可靠性、区域电量交换等趋势的影响，海底电缆工程建设将进一步得到发展。 一、国内外海底电缆输电工程现状 1.欧洲地区 欧洲电网主要由欧洲大陆电网及欧洲输电联盟(UCTE)、北欧电网及北欧输电协会(NORDEL)组成。欧洲电网所覆盖的国家国土面积普遍较小，工业高度发达，用电负荷密度大，电网结构密集[1]。因而，欧洲各国电网迫切需要实施电能结构的优化配置，以实现电源结构的互补和电量交换。目前欧洲地区是世界上海底电缆工程建设项目最多、建设规模最大的区域，海缆总长度约为10173km，设计交换容量约为22430MW。 (1)北欧地区。北欧电网由于发电量构成不均衡，如挪威的总装机容量中，水电占 95.73%[2]，而丹麦则是以火电为主。为此，各国电网通过海底电缆工程联网，实现了能源优化配置、降低发电成本、减少备用容量的目的，同时获得了联网运行的经济效益。 北欧电网，自上世纪90年代以来，各国家电网互联的海底电缆工程项目主要有挪威至丹麦、丹麦至瑞典、丹麦至德国、芬兰至瑞典1.2期，瑞典至波兰、挪威至荷兰等。工程均采用直流电压±400kV-±500kV联网，海缆总长度约2140km，设计容量5670MW。海缆跨越的海域有：波罗的海、斯卡克拉克海峡、卡特加特海峡、波的尼亚湾和北海。2008年9月，费达(挪威)至伊姆斯劳(荷兰)，直流±450kV海底电缆工程投入商业运行，该工程海缆跨越北海长度580km，海缆路由最大水深410m。
海底电缆的物理连接 海底电缆（undersea cable）是用绝缘材料包裹的电缆，铺设在海底，用于电信传输。海底电缆分海底通信电缆和海底电力电缆。现代的海底电缆都是使用光纤作为材料，传输电话和互联网信号。全世界第一条海底电缆是1850年在英国和法国之间铺设。中国的第一条海底电缆是在1888年完成。 底电缆（submarine cable）是用绝缘材料包裹的导线，敷设在海底及河流水下，用于电信传输。现代的海底电缆都是使用光纤作为材料，传输电话和互联网信号。全世界第一条海底电缆是1850年在英国和法国之间铺设的。中国的第一条海底电缆是在1888年完成，共有两条，一是福州川石岛与台湾沪尾（淡水）之间，长177海里另一条由台南安平通往澎湖，长53海里。 海底电缆分海底通信电缆和海底电力电缆： 海底通信电缆主要用于通讯业务,费用昂贵,但保密程度高。海底电力电缆主要用于水下传输大功率电能,与地下电力电缆的作用等同,只不过应用的场合和敷设的方式不同。由于海底电缆工程被世界各国公认为复杂困难的大型工程,从环境探测、海洋物理调查,以及电缆的设计、制造和安装,都应用复杂技术,因而海底电缆的制造厂家在世界上为数不多,主要有挪威、丹麦、日本、加拿大、美、英、法、意等国,这些国家除制造外还提供敷设技术。目前220kv光电复合海缆打破国外垄断格局，开始不需要完全依靠进口。2015年8月份，宁波某家电缆公司，国内首条220kv（目前全球海底电缆电压的最高等级）
电缆开始装船，意味着中国也能够自行研发制造高压电缆，不再依赖国外进口！在海底光缆的制作中，光纤首先会被嵌入在类似果冻的化合物中，保护即使在与海水接触的情况下电缆也不会损坏。然后将光缆装入钢管中，防止水的压力将其破坏。接下来将其包裹在整体强度极高的钢丝之中，并套在铜管之中，最后套上聚乙烯材料的保护层。靠近大陆架的海岸，海底电缆的铺设通常采用轻质电缆搭配强度更大的钢丝，并覆盖沥青涂层以防止海水腐蚀。海底通信电缆主要用于长距离通讯网、通常用于远距离岛屿之间、跨海军事设施等较重要的场合。 海底电力电缆敷设距离较通信电缆相比要短得多,主要用于陆岛之间、横越江河或港湾、从陆上连接钻井平台或钻井平台间的互相连接等。在一般情况下,应用海底电缆传输电能无疑要比同样长度的架空电缆昂贵,但用它往往比用小而孤立的发电站作地区性发电更 经济,在近海地区应用好处更多。在岛屿和河流较多的国家,此种电缆应用较广泛。1850年,人们在北美和欧洲之间铺设了世界上第一条海底电缆,1866年，英国在大西洋铺设海底电缆的铺设了一条连接英美两国的海底电缆。同陆地电缆相比，海底电缆有很多优越性：一是铺设不需要挖坑道或用支架支撑，因而投资少，建设速度快；二是除了登陆地段以外，电缆大多在一定测试的海底，不受风浪等自然环境的破坏和人类生产活动的干扰，所以，电缆安全稳定，抗干扰能力强，保密性能好。1876年，贝尔发明电话后，海底电缆加入了新的内容，各国大规模铺设海底电缆的步伐加快了。1902年环球海底通信电缆
全面解读全球海底光缆发展及我国海缆分布概况 讯石光通讯网发布时间:2015/6/30 11:48:08 编者:iccsz点击277次 摘要：其实所谓的全球互联网，就是世界各国的网络相互联接而组成的超大型局域网，其中实现洲际间的联接靠的是卫星通信和海底光缆。 ICCSZ讯让我们将时间回拨到上世纪50年代，那时候，不同计算机用户和通信网络之间进行常规通信的需求开始萌发，这也促使了分散网络、排队论和数据包交换等研究相继出现;随后，ARPAnet(阿帕网)于60年代问世，并于1973年扩展成为互联网;之后一年，ARPA的罗伯特·卡恩和斯坦福的温登·泽夫提出了TCP/IP协议，终于定义了在电脑网络之间传送报文的方法...，互联网大发展的序幕由此拉开! 全球互联网的发展史可追溯到上个世纪50年代，那么我国又是何时接入(国际)互联网的呢?对此，业界较为认可的时间点是1994年4月，中国与国际的64K Internet 信道开通(借助国际卫星信道接入)，这也被认为是中国“走向世界”的一个转折点。然而不得不说的是，这次我们与世界的沟通，还仅仅是“窄带”沟通，能做的也仅仅是让国内的几百名科学家“体验”收发电子邮件...。
那么今天我们所享受到的互联网“宽带”沟通又是如何实现的呢?答案就是海底光缆。其实所谓的全球互联网，就是世界各国的网络相互联接而组成的超大型局域网，其中实现洲际间的联接靠的是卫星通信和海底光缆。不过考虑到卫星通信带宽有限且价格不菲，因此全球90%以上的国际数据都是通过海底光缆进行传输的，也就是说，基本上是海底光缆构建了今天的全球“宽带”互联网! 比互联网早100年的海底通信两大发明引领两次变革 说起海底通信，其历史比互联网还要早100年，只不过当时的海底通信还是借助电缆来实现的——1850年盎格鲁-法国电报公司开始在英法之间铺设了世界第一条海底电缆，当时只能发送莫尔斯电报密码;而到了1866年，英国在美英两国之间铺设全成了跨大西洋海底电缆(The Atlantic Cable)的成功铺设，首次实现了欧美大陆之间跨大西洋的电报通讯。随后，贝尔于1876年发明了电话，人们对于实现全球沟通的梦想越发强烈，这也加速了全球海底电缆的建设——1902年环球海底通信电缆建成。 而说起我国的第一条海底电缆，则可追溯到清朝时期，当时的台湾首任巡抚刘铭传为实现两岸的电报通信，于1886年开始铺设通联台湾全岛以及大陆的水路电线，并于1888年建成，其中一条是福州川石岛与台湾沪尾(淡水)之间的水路电线(全场177海里)，另外一条为台南安平通往澎湖的水路电线(全长53海里)。 当然，人类的梦想是永无止境的!进入20世纪50年代，随着互联网开始崭露头角，人们对于海底通信的通话质量、以及数据传输速度有了更高的要求。而就在这时，世界上第一台激光器问世了(1960年)，人们开始尝试借助激光实现在光导纤维中传输数据信息。随后进入20世纪70、80年代，互联网已经开始在全球的发达国家中兴起，而海底电缆的不足(带宽有线、传输稳定性差等等)也开始逐步凸显，因此，具备传输距离长、容量大等特性的光纤(即海底光缆)被寄予了厚望! 1988年，美英法之间的首个越洋海底光缆(TAT-8)系统建成，该海底光缆全长6700公里，含有3对光纤，每对的传输速率高达280Mb/s，速度远超海底电缆，这也标志着海底光缆时代正式到来。随后一年，跨越太平洋的海底光缆(全长13200公里)也建设成功，从此，洲际间的海底通信全部由光缆取代了同轴电缆;同年，我国也开始步入海底光缆时代。 全球海底光缆及我国海底光缆分布 全球海底光缆概况 随着互联网的高速发展，全球海淀光缆的建设也在不断提速，目前全球已投入使用的海底光缆超过230条，实现了除南极洲之外的六个大洲的联接;此外还有十余条正在

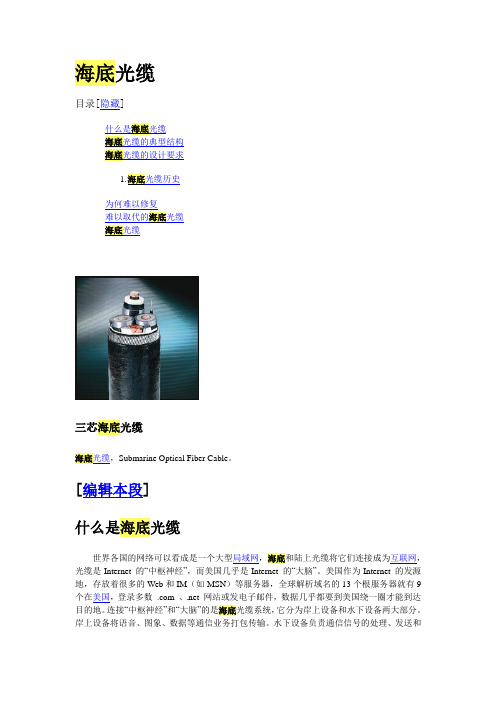

海底光缆 目录[隐藏] 三芯海底光缆 Submarine Optical Fiber Cable。 [编辑本段] 什么是海底光缆 世界各国的网络可以看成是一个大型局域网，海底和陆上光缆将它们连接成为互联网，光缆是Internet 的“中枢神经”，而美国几乎是Internet 的“大脑”。美国作为Internet 的发源地，存放着很多的Web和IM（如MSN）等服务器，全球解析域名的13个根服务器就有9个在美国，登录多数.com 、.net 网站或发电子邮件，数据几乎都要到美国绕一圈才能到达目的地。连接“中枢神经”和“大脑”的是海底光缆系统，它分为岸上设备和水下设备两大部分。岸上设备将语音、图象、数据等通信业务打包传输。水下设备负责通信信号的处理、发送和
