机房建设施工标准(图纸版)

甘肃联通基站建设施工标准及设备安装要求一、概述根据省分公司的要求，为使各市州公司工程建设人员明确建设施工的具体要求，规范工程建设和施工标准，特编制本建设施工标准及设备安装规范。

各市州公司应严格按照本规范执行，确保工程质量符合施工标准和规范。

本规范主要包括基站建设中的土建施工的要求、基站主设备及配套设备的安装要求、天馈线的安装要求。

二、基站机房建设土建施工要求1、租用机房改造要求1.1作为基站的房屋，须采用240cm砖墙将原窗口封闭，须加设抗震拉接筋，留出馈线窗，下沿距地高度2400mm，如有特殊情况可适当降低。

1.2改造机房室内的墙面需用白乳胶漆刷白，不得起皮、裂缝，表面光滑平整。

1.3机房内的暖气片一律拆除（包括其固定螺丝），要做到不漏水、不影响业主的正常供暖；室内不需要的东西，如：窗帘盒、原业主的照明灯及灯座和电线等全部拆除。

1.4机房的木门及门框要重新刷油漆，玻璃要干净，有压条，玻璃破损的要更换。

木门需密封，门外安装插销。

同时要安装防火防盗门，要求安装牢靠、门锁开关灵活。

门框启口缝需用水泥砂浆密封，不得有缝隙。

1.5室内地面用地砖铺设，原建筑已装水磨石、瓷砖、大理石、花岗岩等较高级或高级装修的地面不需重新处理。

防盗门槛与室内地面平齐，不留槽隙。

1.6室内屋面或管道漏水处须处理，原有的管道要涂刷银粉漆。

1.7室内墙面上的明线必须加盖白色PVC走线槽或PVC管，拐角要用弯头（包括业主不让拆除的线），线槽或线管走线要美观，横平竖直、固定牢固。

1.8室内照明开关的安装位置应在开门顺手处（不能安装在门背后）。

开关下沿距地面不得小于1400mm，距门框300mm。

1.9室内必须摆放消防器材，摆放位置要便于在紧急情况下使用方便（落地摆放）。

1.10室内采用40W日光照明灯，数量为2个，挂高一致且不影响走线架上的走线，安装方向与设备列架走向一致，安装位置为两灯相隔一定距离于设备列架前后，保证设备能前后照明；应急灯数量为1个，安装在设备的正面上方。

计算机机房建设施工组织方案目录一．工程概况和工程范围 (1)1.项目概况 (1)2.工程范围 (1)3.编制依据 (2)4.工程施工的特点 (2)5. 项目施工规范标准 (2)二．施工准备 (3)1．施工准备工作计划 (3)2．施工组织 (4)三．机房工程计划进度、控制及管理 (5)1．机房工程进度控制表 (5)2．工程进度控制 (6)3．质量控制措施 (7)4．质量保证具体环节 (9)5．保证施工安全措施 (10)6．成品及设备部件的保护措施 (11)7．环境保护措施 (12)8．文档管理 (12)四．施工技术方案 (13)1．机房防水处理...................................................................................................错误!未定义书签。

2．机房内装饰 (13)3．机房供配电 (16)4．机房新风系统 (19)5．防雷接地系统 (20)6．消防报警及气体灭火系统 (24)7．机房视频摄像机安装 (26)8．机房门禁系统安装 (26)9．环境及动力设备监控 (26)10．机柜设备安装 (28)五．分项工程施工方法及工艺要求 (29)1．机房装饰工程施工方法及要求 (29)1.1彩钢板墙面、柱面 (29)1.2防火玻璃隔断 (30)1.3地面找平 (31)1.4防静电活动地板 (32)1.5吊顶天花安装 (33)1.6照明灯具安装 (35)1.7接地系统 (35)2．电气工程施工方法及要求 (36)3．管线及线缆敷设要求 (43)附件：机房施工图纸 (44)一．工程概况和工程范围1.项目概况计算机机房设置在xxxx，总建筑面积x㎡，机房布局如下表所示。

机房功能区分配表2.工程范围机房装饰装修工程电气工程及机房防雷工程机房综合布线工程服务器设备机柜安装工程机房空调工程机房新风换气工程机房视频监控系统机房门禁系统机房消防工程机房环境监控系统3.编制依据本施工组织设计依据以下几项编制：1、现行国家有关规范、标准和规程。

机房改造工程施工质量规范一、概述：在无线基站配套工程的建设中，为规范工程施工质量要求，加强对工程施工过程中的现场质量管理，杜绝各类质量通病的发生，结合无线工程建设的现场实际情况编制了本规范，以全面推行精细化的施工管理，确保施工质量。

二、适用范围：本规范适用于无线基站配套工程的现场施工质量管理。

三、施工准备阶段：1、现场材料管理：关于进场使用的各类材料，应符合建设单位确定的材料品牌要求。

关于使用量较大的材料，进场后应履行材料进场报验手续，向监理单位或者现场监理员提供有关材料的出厂合格证、检验报告与使用许可证等资料，关于钢筋、水泥等要紧材料，应抽样送检，确定原材料合格后，方可用于工程施工。

2、关于部分要紧材料的规格及品牌规定如下四、配套工程施工阶段：1、装修工程：1.1、涂饰工程：A、施工质量操纵要点：①、基层处理：墙、顶面腻子打底前，应对原房屋结构墙、柱、砖墙、顶面装饰面层的浮灰进行清理，检查原抹灰层、装饰面层有无开裂、空鼓、起皮等缺陷，如有此类缺陷，应将原抹灰层、装饰层铲除并重新抹灰。

②、刮腻子：涂料工程通常刮腻子三遍，每遍腻子均需待上一遍腻子干燥、打磨后方可刮第二遍腻子。

③、涂料施工：涂料涂刷时需待砖墙、天花顶腻子干燥并打磨平整后涂刷，同时也需三遍成活，每遍涂刷完成后，关于涂饰面不平整的区域，需重新打磨。

施工过程中应注意对成品、半成品进行保护，避免被污染与破坏。

B、施工质量验收规范：①、关于使用的涂饰材料，应提供产品合格证书、性能检测报告与进场验收记录等资料。

②、涂饰面层应涂饰均匀、粘结牢固、颜色均匀一致、不得有基层开裂、漏涂、透底、起皮、掉粉、泛碱、咬色、流坠、疙瘩、砂眼与刷纹等严重质量缺陷。

规饰面层合格图片涂饰面层质量有缺陷图片1.2、地面砖铺贴工程：A、材料要求：水泥为32.5级以上普通硅酸盐水泥或者矿渣硅酸盐水泥；砂为粗砂或者中砂，含泥量不大于3% 。

B、施工质量操纵要点：①、材料抽查：施工前对进场的地砖进行开箱抽样检查，规格尺寸、色差、外观质量、翘曲度等均应符合质量标准。

机房工程(机房建设)施工工艺、施工准备施工技术准备审查拟装修工程地点、总平面与现场情况是否一致，各专业的原设计功能和更改后使用要求是否能达到各方面要求。

审查总平面与其它设计图在内容、坐标、尺寸、标高等方面是否一致；图纸与招标文件有无冲突和遗漏。

审查设计图是否齐全、完整，招标文件是否符合国家有关要求和规范。

审查新的设备安装图和与其配套的施工图，核实坐标、标高是否统一及是否影响装饰标高，并对原有的机电设备系统进行现场勘察。

审查设计图中工艺复杂、施工难度大、技术要求高的项目，同时对使用的新技术、新工艺、新材料加以分析研究。

对比现有施工技术水平和管理水平，保证质量和工期要求并采取适当调整措施，巩固施工技术力量。

明确工期（据实际情况排定）分列工程所用的主、辅材、机械设备和人员安排并落实供货期及人力资源调配方案。

上述工作完成后组织考察施工现场并提出整改方案，为确保技术力量，同由公司总工程师、副总工程师、项目经理一同编制施工总体方案及技术难点交底并定期去现场指导工程施工，解决技术难点。

前期工作组织技术组，负责现场各项技术准备工作落实到位，在进场 日后提交业主部分项目的工艺图、需设计变更部分汇总表、材料采购计划及其它相关资料。

进场前了解业主各项要求并组织进场施工人员进行各项培训，为便于安排工人加班，就近联系住所及食堂，以保障施工人员无后顾之忧。

请业主对供货厂家进行系统考察，使业主能提前掌握全面情况并预先感受设计效果。

、入场准备我公司收到入场通知后即可全方位进入施工状态，临设用具到现场拼装即可，机具设备按工艺要求配齐调入，用完后撤出现场。

进场后按编制好的《施工进度计划》指导施工。

进场前还要做好施工图预算，确定材料使用量并组织材料封样和签订采购加工合同。

布置临时办公室及仓库。

、精确放线根据总平面图纸进行计算、测定、编制坐标定位。

在总平面中按功能要求分区域及平面轴线及结构几何尺寸定位。

根据立面图的设计要求，采用水准仪标识，水平管定位法，标出各功能区域的实际标高定位。

本文遵守的规范：GB50174-2017 数据中心设计规范GBT 50312-2016 综合布线系统工程验收规范一、机房装修部分1、工艺流程基层处理→刮腻子补孔→磨平→满刮腻子→磨光→满刮第二遍腻子→磨光→涂刷第一遍防尘漆→磨光→涂刷第二遍防尘漆→清扫。

2、操作工艺（1）、基层处理：对不同材料的基层应分别用不同的方法处理，处理后要达到表面平整、干燥、无油污、无浮尘。

混凝土或抹灰基层含水率不得大于10%。

（2）、满刮腻子：刮墙腻子由白乳胶漆、滑石粉或大白粉、2%羧甲基纤维素溶液调配而成，调成比例为1:5:3.5（重量比）。

第一遍腻子要求横向刮满，第二遍腻子要求竖向刮抹。

要求刮抹平整、均匀、光滑；线角及棱边整齐。

满刮时，不漏刮，接头不留槎，不玷污门窗框及其他部位。

干透后用砂纸打磨平整。

（3）、磨砂纸：每道腻子应磨砂纸一遍，每道砂纸要把墙面磨光、磨平、不留浮腻子和刮痕，并将浮尘清扫干净。

（4）、封底漆：若采用高档乳胶漆，则在第二遍满刮腻子后增加封底漆工序。

封底漆可采用滚涂或是喷涂方法施工，施涂时，涂层要均匀，不可漏涂，若封底漆渗入基层较多时，需重涂。

（5）、涂刷乳胶漆。

施工时乳胶漆的涂膜不宜过厚或是过薄。

一般以充分盖底、不透虚影、表面均匀为宜。

涂刷遍数一般为两遍，必要时可适当增加涂刷遍数。

在正常气温条件下，每遍涂料的时间间隔约为4h左右。

（6）、磨光：第一遍乳胶漆涂刷施工结束4h后，用细砂纸磨光，若天气潮湿，4h后未干，应延长时间，待干燥后再磨。

（7）、清扫：清扫飞溅的防尘漆，房顶、专墙乳胶漆可采用刷、滚涂施工方式外，还可以采用喷枪进行喷涂。

二、吊顶工程1、工艺流程:放线→安装主龙骨吊杆→安装主龙骨→安装固定联结件→安装骨架→安装金属装饰面板。

2、操作要点：(1)、放线:a、根据设计标高沿墙面和柱面弹出吊顶标高线，弹线应清楚，位置准确，水平允许偏差是5mm。

b.根据施工图纸，在结构顶棚上弹出主龙骨位置线并详细标注出吊挂点的位置。

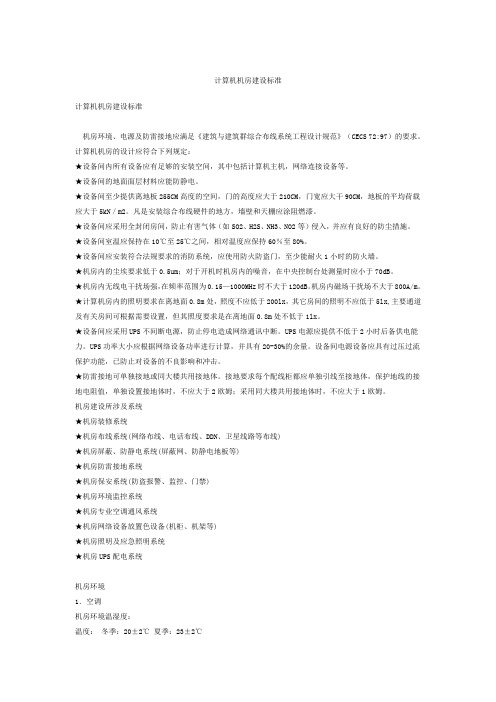

计算机机房建设标准计算机机房建设标准机房环境、电源及防雷接地应满足《建筑与建筑群综合布线系统工程设计规范》（CECS 72:97）的要求。

计算机机房的设计应符合下列规定：★设备间内所有设备应有足够的安装空间，其中包括计算机主机，网络连接设备等。

★设备间的地面面层材料应能防静电。

★设备间至少提供离地板255CM高度的空间，门的高度应大于210CM，门宽应大干90CM，地板的平均荷载应大于5kN／m2。

凡是安装综合布线硬件的地方，墙壁和天棚应涂阻燃漆。

★设备间应采用全封闭房间，防止有害气体（如SO2、H2S、NH3、NO2等）侵入，并应有良好的防尘措施。

★设备间室温应保持在10℃至25℃之间，相对温度应保持60％至80%。

★设备间应安装符合法规要求的消防系统，应使用防火防盗门，至少能耐火1小时的防火墙。

★机房内的尘埃要求低于0.5um；对于开机时机房内的噪音，在中央控制台处测量时应小于70dB。

★机房内无线电干扰场强，在频率范围为0.15—1000MHz时不大于120dB。

机房内磁场干扰场不大于800A/m。

★计算机房内的照明要求在离地面0.8m处，照度不应低于200lx，其它房间的照明不应低于5lx,主要通道及有关房间可根据需要设置，但其照度要求是在离地面0.8m处不低于1lx。

★设备间应采用UPS不间断电源，防止停电造成网络通讯中断。

UPS电源应提供不低于2小时后备供电能力。

UPS功率大小应根据网络设备功率进行计算，并具有20-30%的余量。

设备间电源设备应具有过压过流保护功能，已防止对设备的不良影响和冲击。

★防雷接地可单独接地或同大楼共用接地体。

接地要求每个配线柜都应单独引线至接地体，保护地线的接地电阻值，单独设置接地体时，不应大于2欧姆；采用同大楼共用接地体时，不应大于1欧姆。

机房建设所涉及系统★机房装修系统★机房布线系统(网络布线、电话布线、DDN、卫星线路等布线)★机房屏蔽、防静电系统(屏蔽网、防静电地板等)★机房防雷接地系统★机房保安系统(防盗报警、监控、门禁)★机房环境监控系统★机房专业空调通风系统★机房网络设备放置色设备(机柜、机架等)★机房照明及应急照明系统★机房UPS配电系统机房环境1．空调机房环境温湿度：温度：冬季：20±2℃ 夏季：23±2℃温度变化率≤5℃/h 相对湿度：50%±5%洁净度：符合标准ASHRAE52-76，粒度≥0.5mm，个数≤10000粒/dm噪声：关闭主设备的条件下，在工作人员正常办公位置处测量不高于68dB(A).(GB)机房单位面积的冷负荷为：257w/m2h系统控制室单位时间换气数：≥23次/h数据中心机房单位时间换气数：≥22次/h2．防火防火系统基于以下原则建设：- 采用高灵敏度火灾自动报警系统；-采用环保型FM200气体灭火系统；FM-200气体火火系统保护区及存储环境温度为0~54℃，存储压力25kg/cm2-本气体灭火系统能以自动、机械手动和远程启动三种方式启动；设有备用电源，操作时间为24小时。

弱电系统关于机房建设要求、与机电设备接口预留、相关单位配合等的说明一、关于机房建设的说明安保中心控制室集中实现视频安防监控系统、防盗报警系统、电子巡更系统、一卡通系统、背景音乐及公共广播系统、电子信息公告系统、智能水控系统、BA系统等各系统的统一管理。

1、控制室基本要求安保中心控制室要有必要的通讯手段（直线电话和对讲机等）、安全和消防设备；安保中心控制室内需光线充足，夜间有足够照度；室内照明均匀布置灯具，使观察显示屏光线柔和。

安保控制中心内敷设防静电活动地板，并使地面保持光滑，平整，不起尘，标高20CM，荷载为200公斤/每平方米,机房净高不小于2.6M，室内温度应控制在24±2℃，相对湿度30%-75%，控制中心内的所有电缆均在活动地板下走线槽，室外电缆进机房由线槽引入设备安装机柜。

2. 控制室自身的安全防护要求1)保证有单独的控制室供监控用2)保安人员24小时值班3)电话通讯和无线对讲联络4)监控中心设紧急按钮报警与嘉定区110接警中心联网5)要求有二个出入口（其中一个对外）3.控制室配电要求1)进线单相交流电压220V，单相容量10KW2)出现分9路220V单相交流电源，每相容量16A3)具有短路、过流、过压保护功能4)配电箱面板安有电压表、电流表指示进出线的电压电流5)系统采用联合接地，接地电阻小于1欧姆,联合接地引入机房的接地箱6)在控制机柜位置的地坪上提供40×40×4带孔的弱电独立保护接地排，符合机房保护接地要求，接地电阻小于1 欧姆。

7)机房墙上配置不接入设备供电箱的检修电源插座和机柜背面照明。

建筑群要考虑防雷保护，否则另考虑机房防雷保护。

4.弱电井及其他配合要求1、各层弱电井道内要在图纸相应位置配置220V电源插座以及照明电灯和开关，用于设备电源和施工用电。

2、各层井道内近地面要有防火隔离措施，留金属桥架穿越通道。

大楼各自的弱电井道要在地下层/一层通过桥架连接起来，并通过出墙钢管（电信，网络，安防、电视、广播音乐、BA控制等线缆），与外部弱电井连接起来，要考虑防水和人防（如有）工程墙的要求。

机房工程（机房建设）货物详细配置及技术参数1.1.项目概况1.1.1.系统概述***镇污染源监控中心（以下简称中心）位于大楼第三层，总面积约120平方米，整个系统包含三大部分内容：一是机房硬件设施建设，二是监控中心硬件设备建设，三是平台服务器及辅助设备建设。

机房平面结构图如下：1.1.2.设计原则***镇污染源监控中心是贵单位的基础设施，其中心机房的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的，高安全可靠灵活的，开放的。

我们在进行设计时，遵循以下设计原则:⏹实用性和先进性:采用行业先进成熟的技术和设备,满足当前的需求,兼顾未来的业务需求,尽可能采用最先进的技术,设备和材料,以适应高速的数据传输需要,使整个系统在一段时期内保持技术的先进性,并具有良好的发展潜力,以适应未来信息产业业务的发展和技术升级的需要。

⏹安全可靠性:为保证各项业务应用，网络必须具有高可靠性，决不能出现单点故障.要对机房布局,结构设计，设备选型，日常维护等各个方面进行高可靠性的设计和建设。

在关键设备采用硬件备份，冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制，控制手段和事故监控与安全保密等技术措施提高机房的安全可靠性。

⏹灵活性与可扩展性:机房建设必须具有良好的灵活性与可扩展性，能够根据今后业务不断深入发展的需要，扩大设备容量和提高网络接入数量和质量的功能。

具备支持多种网络传输，多种物理接口的能力，提供技术升级，设备更新的灵活性。

⏹标准化:在本次机房系统结构设计，基于国际标准和国家颁布的有关标准，包括各种建筑，机房设计标准，电力电气保障标准以及计算机局域网，广域网标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。

⏹工程的可分期性:在该项目设计中，机房的工程和设备都为模块化结构，相当于将该工程分期实施，而各期工程可以无缝结合，不造成重复施工和浪费。

⏹经济性/投资保护:应以较高的性能价格比构建***镇污染源监控中心，使资金的产出投入比达到最大值。

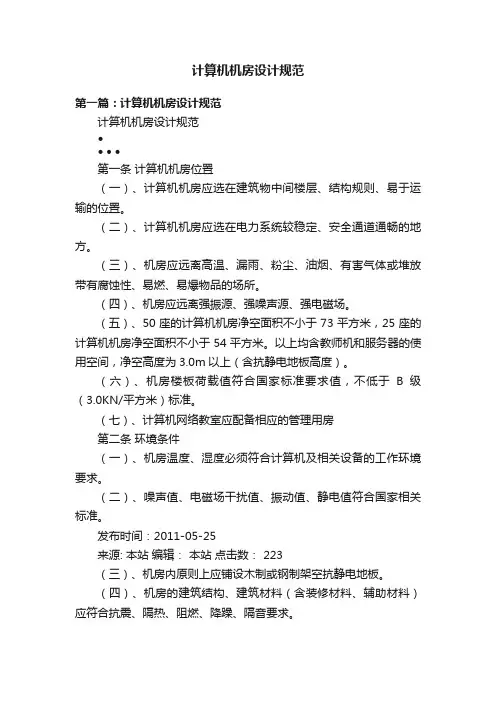

计算机机房设计规范第一篇：计算机机房设计规范计算机机房设计规范••••第一条计算机机房位置（一）、计算机机房应选在建筑物中间楼层、结构规则、易于运输的位置。

（二）、计算机机房应选在电力系统较稳定、安全通道通畅的地方。

（三）、机房应远离高温、漏雨、粉尘、油烟、有害气体或堆放带有腐蚀性、易燃、易爆物品的场所。

（四）、机房应远离强振源、强噪声源、强电磁场。

（五）、50座的计算机机房净空面积不小于73平方米，25座的计算机机房净空面积不小于54平方米。

以上均含教师机和服务器的使用空间，净空高度为3.0m以上（含抗静电地板高度）。

（六）、机房楼板荷载值符合国家标准要求值，不低于B级（3.0KN/平方米）标准。

（七）、计算机网络教室应配备相应的管理用房第二条环境条件（一）、机房温度、湿度必须符合计算机及相关设备的工作环境要求。

（二）、噪声值、电磁场干扰值、振动值、静电值符合国家相关标准。

发布时间：2011-05-25来源: 本站编辑：本站点击数： 223（三）、机房内原则上应铺设木制或钢制架空抗静电地板。

（四）、机房的建筑结构、建筑材料（含装修材料、辅助材料）应符合抗震、隔热、阻燃、降躁、隔音要求。

（五）、每间机房的安全出口不应低于2个，且位置在机房两端；门径大小保证设备运输便利，同时利于疏散。

（六）、照明灯具位置合理，照明度均匀，照明值符合国家相关标准，避免出现眩光和反光。

（七）、机房设置空气调节系统，其安装符合相关规范。

（八）、机房设置空气流通系统，窗户应采用铝合金。

（九）、机房内可设置无尘白板（1mX3m---4m）；严禁设置黑板；（十）、机房应按照相关机房安全消防标准配置相应防火、防盗设施。

（十一）、机房室内严禁设置水源、厕所等设施和场所。

第三条电气规范（一）、计算机机房整体用电负荷等级及要求应按照现行国家标准执行。

（二）、所有电气器件及线缆、辅助材料必须选用正规厂商的合格产品。

（三）、机房设置三相配电箱，配电箱位置合理，并设置过载、过流、漏电、短路、安全接地和保护接地等措施。
