上海技防办验收文件资料准备

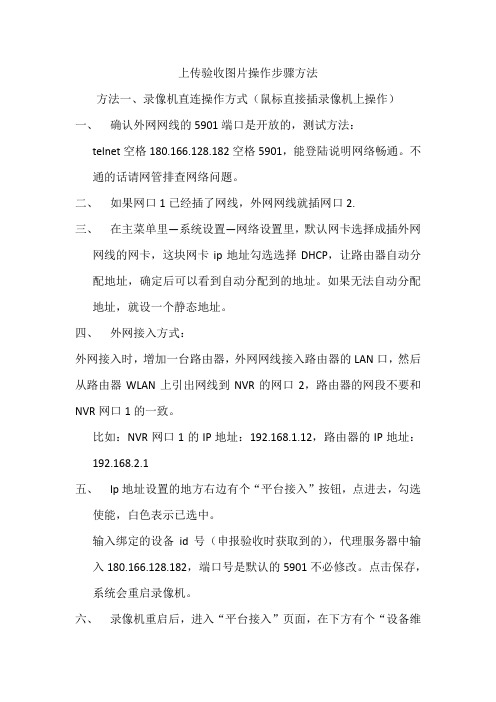

上传验收图片操作步骤方法方法一、录像机直连操作方式（鼠标直接插录像机上操作）一、确认外网网线的5901端口是开放的，测试方法：telnet空格180.166.128.182空格5901，能登陆说明网络畅通。

不通的话请网管排查网络问题。

二、如果网口1已经插了网线，外网网线就插网口2.三、在主菜单里—系统设置—网络设置里，默认网卡选择成插外网网线的网卡，这块网卡ip地址勾选选择DHCP，让路由器自动分配地址，确定后可以看到自动分配到的地址。

如果无法自动分配地址，就设一个静态地址。

四、外网接入方式：外网接入时，增加一台路由器，外网网线接入路由器的LAN口，然后从路由器WLAN上引出网线到NVR的网口2，路由器的网段不要和NVR网口1的一致。

比如：NVR网口1的IP地址：192.168.1.12，路由器的IP地址：192.168.2.1五、Ip地址设置的地方右边有个“平台接入”按钮，点进去，勾选使能，白色表示已选中。

输入绑定的设备id号（申报验收时获取到的），代理服务器中输入180.166.128.182，端口号是默认的5901不必修改。

点击保存，系统会重启录像机。

六、录像机重启后，进入“平台接入”页面，在下方有个“设备维保设置”按钮，点进去，在下拉菜单中可以看到“验收图片”上传选项，警号和密码随便输个数字。

下面选择需要上传的通道，可以把16个通道全部选中，然后点击“上传”就完成了上传操作。

记住一定要选“验收图片”，不要选“测试图片”等。

七、上传的图片是即时的通道抓图，所以点上传图片之前先确认下当前的画面质量，不要把很模糊或者黑白的图片传上去。

八、传图像时最好把移动侦测关了，建议传好图片后就把外网网线拔了。

方法二、通过进入录像机web页操作一、打开录像机网页，进入设置---网络---tcpip页面二、在主菜单里—系统设置—网络设置里，默认网卡选择成插外网网线的网卡，这块网卡ip地址勾选选择DHCP，让路由器自动分配地址，确定后可以看到自动分配到的地址。

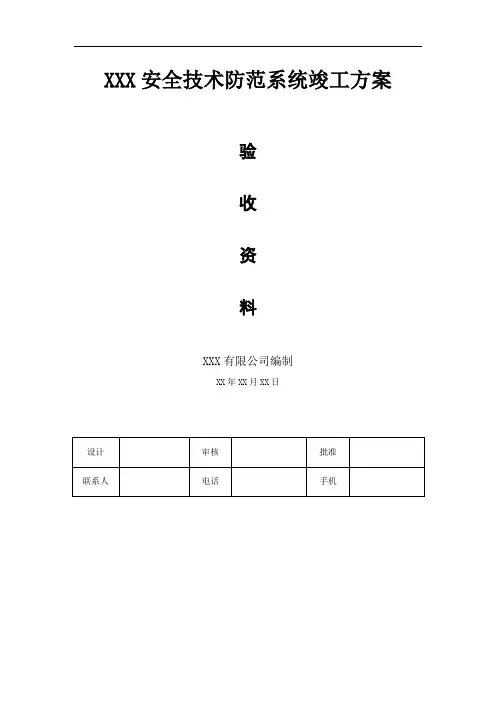

上海技防办要求本市安全技术防范系统方案评审及竣工验收资料的编制要求上海市公安局技术防范办公室二OO七年十月前言技防工程方案评审、竣工验收的文本资料编写直接反映一家从业单位的管理水平，应引起各单位的高度重视文本资料编写应遵循简洁、明晰、一致、规范、有效的基本原则，目录编写要详尽资料装订要规范，一般统一使用A4纸，封页以书籍形式装订且加盖骑缝章从即日起，各从业单位所有报送的技防工程文本资料均需按规范要求编写、存档，此项工作将纳入技防资质审验的考核范围在技防工程方案评审通过后，从业单位应对原初步设计方案按评审意见进行修改，编写“××安全技术防范系统初步设计方案补充修改说明”，连同《××安全技术防范系统初步设计方案评审资料》、《上海市安全技术防范工程初步设计方案评审意见书》的复印件、《上海市安全技术防范工程初步设计方案评审整改承诺书》一式五套，并全部刻录在光盘上除报送技防管理部门归档外，其他由技防从业单位归档技防工程竣工验收时，除提交上述设计方案文本资料外(除初步设计方案评审资料为原件外其它均为复印件)，还应提交《××安全技术防范系统竣工方案验收资料》在通过验收后，应按验收意见进行整改，编写“××安全技术防范系统竣工方案补充修改说明”，并将上述所有文本资料连同《上海市安全技术防范工程竣工验收意见书》的复印件、《上海市安全技术防范工程竣工验收整改承诺书》一式五套，并全部刻录在光盘上，分别报送技防管理部门以及移交工程建设、使用单位归档，其他由技防从业单位归档初步设计方案评审资料的编制要求一、资料封面统一为“××安全技术防范系统初步设计方案评审资料”，而不应为××弱电系统或智能化系统等其它名称应有从业单位的名称、日期，并经会签加盖公章资料应经三级会鉴，即设计、审核和批准会鉴会鉴人员中至少有1人持有《上海市技防工程文本资料编写培训合格证》二、文本结构与目录文本结构分五个部分，依次为“项目证明文件”、“系统初步设计方案”、“产品质量证明”、“培训合格证”“图纸资料”三、项目证明文件合同复印件工程项目的合同(包括工程额)应与技防工程的项目相一致若甲乙双方签订的是“弱电工程”或“智能化系统”工程合同，应增加附页，说明合同中哪几项属于技防工程项目，并列出技防工程总金额及各分系统金额，附页应加盖甲乙双方公章从业单位资质证明复印件本市技防工程从业单位，应提供本单位在有效期内的《上海市公共安全防范工程设计施工单位核准证书》复印件越级承接技防工程的，还应提供“本市安全技术防范工程设计施工承诺书”无《核准证书》的本市从业单位，应提供“承诺书”，以及本市工商行政管理部门颁发的“企业法人营业执照”(以下简称“营业执照”)复印件外省市从业单位，应提供与工程金额相对应的当地省级技防工程从业资质证明和“营业执照”复印件，并提供“承诺书”设计任务书1、应阐述本系统工程的任务来源、项目内容，系统建成后达到的预期效果不应将不属于技防评审的内容列入设计任务书中2、设计任务书中的项目内容，除必须满足相关的技术标准及规范性文件的要求外，还可根据工程建设、使用单位的安全防范使用管理要求提出其他项目内容，3、分期实施的工程项目，应明确本期工程与前期或后期工程的关系，如临时周界、监控中心、设备兼容等4、设计任务书应重点表述对工程建设计应遵循的准则及工程建成后应有的效果和作用设计任务书可以委托乙方代写，但应由甲方认可，且加盖公章四、系统初步设计方案工程概况及总体设计 1、工程概况⑴描述工程名称与内容、工程地址、所属区县、区域面积、区域出入口总数、停车库的布臵、建筑物类型、建筑物布局、楼栋和楼栋出入口数等实体建筑情况⑵应介绍防护区域的周边情况，如公路、河道、周边治安情况等⑶旅馆、商务办公楼等单体建筑物，要说明每层楼面的功用；大型零售商业网点、医院、学校、重点企事业单位等要说明每个区域、建筑物的用途；住宅小区要说明总住户数，地面一、二层住户数，以及房型数2、系统的总体设计⑴设计依据a有针对性地列出与本工程相关的技术标准和规范性文件的名称，设计任务书也应作为设计依据，主要依据不能漏项b列出的设计依据，应在方案内容中充分体现出来例：有些方案在设计依据中虽然引用了相关标准，但在具体设计内容中没有按标准要求安装技防设施；有些方案的电原理图没有按标准规定的图形符号绘制；标准规定必须安装固定摄像机的部位，却设计带云台摄像机等c应尽可能引用新标准、新规定，以及已实行的规范性文件如上海市《重点单位重要部位安全技术防范系统要求》系列标准第1部分：展览会场馆、第2部分：剧毒化学品、放射性同位素集中存放场所、第3部分：金融营业员场所；第4部分：公共供水系统、第5部分：电力系统、第6部分：学校、幼儿园、第7部分：城市轨道交通、第8部分：旅馆、商务办公楼，以及《住宅小区安全技术防范系统要求补充规定》、《关于在居民住宅小区等技防工程项目中推广使用电子围栏周界报警系统的通知》等d甲方提供的图纸及现场勘察情况也是方案设计的重要依据，设计人员应熟悉、了解特别是对已建建筑物加装技防设施的，设计人员必须进行工程现场勘察，了解防护对象的建筑结构和环境条件，必要时应在方案中附加影像资料⑵系统的总体结构和组成 a方案的总体设计情况从整体和纵深防范理念阐述总体设计情况，如采用几道防线进行防护，对哪些重点部位实施了有效防范；在技术上解决了哪些问题，方案有哪些技术特点等b方案的总体结构和组成介绍本项目由几个分系统组成，各分系统技防设施的基本配臵情况如摄像机类型和数量、区域出入口配臵的摄像机数、硬盘录像机数及其容量；周界报警形式及防区数、室内入侵探测器类型及数量、紧急报警装臵安装数；楼寓对讲主机、分机数；电控防盗门数；门禁数、电子巡查点数等⑶系统建成后的预期效果和作用阐述系统建成后能够达到的防范作用和防范能力，且具有的先进性、实用性、可扩展性、可靠性等各分系统设计 1、基本要求⑴各分系统设计方案的编写内容和顺序均为：系统技术指标、前端设备布臵、系统组成及主要设备、基本工作原理和系统主要功能⑵各分系统的方案设计应将“前端设备布臵”情况作为方案的主要内容，阐明采用了哪些设备和技术措施，同时说明其合理性和有效性⑶方案应有各分系统的“前端设备配臵表”、“器材设备清单”、“前端设备平面布防图”和“电原理框图”a“前端设备配臵表”应列出前端设备配备安臵情况b“前端设备平面布防图”应能清晰显示前端设备的图形符号、编号及其安装位臵，并颜色做上标记，图纸上不应有线缆走向c电原理框图工作流程的绘制应从左到右或从上到下，工作原理应正确、流程应细化，图形符号应严格执行国家行业标准《安全防范系统通用图形符号》的规定，d“前端设备配臵表”、“器材设备清单”、“前端设备平面布防图”和“电原理框图”一般应作为相应系统内容的插表、插图总图可统一装订在“初步设计方案评审资料”的最后，但需在内容描述中注明相应页码⑷防护对象属于重要部位的，如收银处，信息机房、重要资料档案室、枪弹库，危险或贵重物品存放场所等，应详尽描述采用哪些技防设施以及如何安装技防前端设备实施对其有效防范，并通过“前端设备平面布防图”反映前端设备的布臵情况2、视频安防监控系统的设计⑴视频安防监控系统的设计应将每台摄像机配臵的合理性、有效性作为系统描述的主要内容，如对区域、场所、地下车库出入口摄像机的安装，应先介绍出入口的建筑情况，再介绍摄像机安装的位臵、数量、高度，及选用的摄像机镜头焦距及光圈的类型等，并充分说明在这些摄像机在布点和安装上的合理性和有效性，从而满足“出入口的监视图像能清晰显示机动车车牌号码和进出人员面部特征”以及“人的面部画面达到监视器屏幕的1/60”的要求⑵系统前端摄像机的配臵表为：序编型类监号号号型视区域焦距范围镜头型号安装方式安装高度监视角度光圈类别产品单价⑶为保证监视图像有足够的有效画面，视频监控方案应对摄像机选用的镜头进行估算，利用公式H/V=f/v计算摄像机应配置的镜头焦距值⑷所有出入口的摄像机安装方向应一致，且应尽量避免逆光以及侧视或俯视现象的产生方案应估算摄像机与监视目标的视角摄像机的安装指向与监视目标形成的垂直夹角一般不宜大于30°，与监视目标正面方向的水平夹角一般不宜大于45°⑸灯光的配臵，也应作为视频监控方案设计的一项内容尤其是夜间环境照度达不到监控要求的区域，如周界、区域出入口、地下车库出入口、地下车库楼梯出入口等处，应按要求增加照明灯光，并对如何安装这些照明灯，从而对改善和提高夜间图像清晰度提出具体要求在照明灯附近有入侵报警装臵的地方，应尽可能实现报警与灯光联动能⑹“系统组成及主要设备”主要介绍组成系统的各个工作环节及每个工作环节的主要设备，如配臵哪些品牌的产品及其合理性和有效性等在介绍具体设备时，只需对主要设备的主要技术性能参数略做介绍“系统组成及主要设备”栏内应列出系统的器材设备清单系统器材设备清单表格形式为：设备名称型号数量产地单价⑺对的硬盘配置容量应进行估算，即在保证图像回放清晰的前提下，根据录像资料保存时间的要求，对硬盘容量进行定量计算计算公式:码流量××24×路数×时间÷÷8=所需配臵的硬盘容量3、入侵报警系统⑴周界报警系统a“前端设备布臵”应重点阐述前端报警装臵形成的警戒线如何做到全封闭、无盲区死角b周界实体的防护情况也应作为“前端设备布臵”的一个主要内容，如实体围墙的形状、有关尺寸，特别是墙柱深度、墙顶起伏情况等，并应有针对性地提出对周界探测器的安装方式c对于河道区域，应根据河道具体情况，描述采用何种周界技防措施进行有效防范，以及如何安装等d对于以商铺为周界屏障的，应描述商铺内有无通向住宅区域的门窗，以及如何采取的防护措施e工程分期建设的，应设计临时周界报警系统，且介绍临时周界实体防护措施f周界报警系统前端设备的防区设臵应有利于准确定位，并在前端设备配臵表上标明每个防区的实际防护距离值⑵防盗报警系统a防盗报警系统的设计应注意人性化，方便用户使用住户防盗报警系统的设计，不仅要考虑防护范围内无人情况时的使用，也要适合有人情况时的使用b对商务办公楼、公寓式酒店、宾旅馆等公共场所，报警系统的设计应与其使用和管理模式相适应，有的宜实行通过中心控制室集中布撤防，有的宜实行各部门或区域分别布撤防c在入侵探测器的覆盖范围内不宜设臵电子巡查点 d防盗报警系统的设计应有自检、巡检和故障显示功能e系统软件的选用或编程，应能使系统能实现各类种信息：防区编号、工作状态、时间、部位、报警种类的显示和记录3、出入口控制系统⑴识读式出入口控制系统应有“误认率”、“误拒率”、“识读响应时间”、“系统防护级别”(包括防复制能力设备外壳表面防破坏能力)等基本指标和要求识读和报警信息应集中送至安防中心控制室，选用的终端设备应有时间、部位、卡号、行为等信息⑵选用的设备，在出现以下情况时系统的终端应有声光报警提示功能：a当连续若干次在目标识读设备上实施错误操作时; b当未使用授权的钥匙强行通过出入口时; c当未经正常操作而使出入口开启时⑶楼寓对讲系统的设计不仅要有开门和通话基本的功能，还应有对系统内各电控防盗门的管理功能，包括故障检测和开门时间的管理功能等为方便使用，复式楼房、别墅应在每层楼面设臵对讲分机⑷楼寓对讲电控防盗门，应作为设计方案的一个内容方案应反映门体式样、材质，厚度、尺寸、配臵的锁具、控制方式等4、其它系统其它系统的设计方案，应根据各系统的基本要求，且结合各自的技术特点进行设计系统的集成设计系统的集成设计应包括分系统的集成设计、总系统的集成设计和对上一级管理系统的集成设计1、应将分系统之间及相关设备的联动功能作为总系统的集成设计内容，介绍联动的形式、设备、部位和系统的响应时间等，并配有相应设备的联动对应表2、介绍各级网络之间的集成和管理功能，如监控中心对分控中心及与上一级监控中心的对应工作关系，及其通讯协议和接口等3、方案有智能化功能设计内容的，也应纳入系统集成设计中安防中心控制室中心控制室的设计应包括工作环境条件、终端设备的布臵、线缆的敷设和中心控制室的自身防护等内容具体要求：1、介绍中心控制室的地理位臵、控制室的面积和结构等2、介绍主控台上各设备的放臵位臵，主次通道的距离，并阐述其布局的合理性，同时应绘制中心控制室的终端设备布局图和机架布臵图3、对进入中心控制室线缆的敷设、排列、进出线端口的布臵、安装、编号等提出施工要求，中心控制室的地面一般应敷设防静电地板4、介绍控制室与外界相通出入口及窗户的防护措施，控制室的有无线通讯手段以及与上级监控中心联网的接口形式5、安防中心控制室一般应布臵与区域报警中心联网的紧急报警装臵*管理部门有明确规定的单位或场所，应安装与属地公安“”联网的紧急报警装臵信号的传输与施工方案应根据系统规模、系统功能、现场环境和管理工作要求选择传输方式和设备介绍各分系统的信号传输方式，传输介质的规格、型号，以及对信号传输中的损耗和干扰所采取的措施具体要求：1、提出各分系统的信号传输路由、线路敷设方式，线缆的防潮、防破坏能力，以及线缆的弯曲、屏蔽、管道口径以及接头等具体要求2、对电源干扰、接触不良、周围电磁幅射，异频干扰各种可能给系统信号造成干扰的因素采取什么样的解决措施3、方案应对各分系统中的各信号的传输距离，传输方式，传输介质、线缆的型号规格等情况进行列表介绍例：视频安防监控系统视频信号的传输编摄估采用的传输介质、型号号像算机距 -75-5 -75-7 -75-9 光安离纤装位臵视频信号的传输一般用同轴电缆，距离<m时可用—75—5，—m时应用—75—7，>m时应用—75—9或光纤传输电梯轿厢的视频电缆应选用电梯专用电缆报警信号传输线的耐压不2应低于ACV穿管敷设的绝缘导线线芯最小面积不应小于2线槽内敷设的绝缘导线线芯最小面积不应小于多芯电缆的2单股线芯最小面积不应小于4、采用总线制传输方式时，应对系统前端装置布置隔离器或采取其它隔离措施，防止出现大面积故障问题其它方面1、介绍各分系统的电源功耗、对系统前端设备的供电方式、系统的备电及其保持系统正常工作时所需的电源要求2、采用何种接地方式，接地线径的截面积和采取的工艺措施3、系统应按《建筑物电子信息系统防雷技术规范》标准要求，设有防雷措施，特别是对室外技防装置，应布置电源避雷和信号避雷装置七、产品质量证明1、主动红外入侵探测器、室内用被动红外入侵探测器、室内用微波入侵探测器、红外—微波复合入侵探测器、磁开关入侵探测器、振动入侵探测器、室内用玻璃破碎探测器、防盗报警控制器应提供3C认证证书并应注意3C认证证书应盖有中国安全技术防范认证中心的印章2、楼寓对讲系统、硬盘录像机、电子围栏式报警装置，国内生产的应提供在有效期限内的《安全技术防范产品生产登记批准书》，进口的应提供检测合格的型式检验报告3、保全型楼寓对讲系统，还应提供防盗报警控制部分检测合格的型式检验报告硬盘录像机还应提供依据上海地方标准检测合格的型式检验报告型式检验报告有效期为2年四、培训合格证书方案应附有本单位人员的《合格证》复印件，拥有《合格证》的人员应对方案文本的质量进行把关，且履行文本封面的会签手续竣工验收资料的编制要求一、资料封面应统一为“××安全技术防范系统竣工验收资料”，而不应该为××弱电系统或智能化系统等其它名称应有从业单位名称、日期，并经会签加盖公章资料应经三级会鉴，即设计、审核和批准会鉴，会鉴人员中至少有1人持有《合格证》二、文本结构与目录文本结构分四个部分依次为“施工修改方案及说明”、“工程验收证明文件”、“售后服务承诺”、“操作、维修说明书”三、施工修改方案及说明在正式施工过程中，对应设计方案有调整内容的，应制定施工修改方案，并说明理由四、工程验收证明文件应提供隐蔽工程随工验收单、试运行报告、初验报告、系统检测报告、及竣工报告，具体要求如下：1、隐蔽工程随工验收单隐蔽工程应委托监理单位进行验收，并由监理单位出具《隐蔽工程随工验收单》2、试运行报告系统调式开通后，一般应试运行一个月，并做好试运行记录，由物业管理部门根据试运行记录出具试运行报告试运行报告的内容包括：试运行起至日期；试运行过程是否正常；故障产生的日期、次数、原因和排除状态；系统功能是否符合设计要求等综合评述等试运行报告要有物业公司盖章试运行报告应反映系统在试运行期间真实情况3、初验报告由建设单位组织物业公司、设计单位根据设计任务书的要求，进行初验，并写出初验报告初验报告应有安装设备数量、型号与设计方案的符合情况、甲乙双方确定的初验项目，初验结果和对系统的质量评价等内容初验报告应有甲乙双方盖章4、系统检测报告二级以上工程应由法定检测机构出具检测合格的系统检验报告5、竣工报告工程竣工后，由设计施工单位出具工程竣工报告，其内容包括：工程建设概况；针对系统检验报告指出的问题，所采取的解决措施；依据设计任务书和有关标准、规定要求，对所完成的工程质量进行自我评价等五、售后服务承诺对操作培训、系统保修等做出具体承诺，并符合技防管理规定要求六、系统操作、维修说明书1、系统操作、维修说明书应包括各分系统的使用说明；系统终端显示、控制和记录设备的操作步骤和操作程序；各设备的日常维护保养要求等2、系统操作、维修说明书不应为相关设备产品说明书，应由技防工程从业单位从系统的操作、使用及维护、保养角度重新编写，内容应简练、实用，具有操作性，不应写入一般情况下不使用的系统操作功能、需专业人员维修的项目附件一：××安全技术防范系统初步设计方案。

技防评审验收系统0102 网上申报项目“项目名称”编制规范解读技防评审验收流程和注意事项CONT ENTS申报项目“项目名称”的编制不规范，退回处理同一项目退回处理五次，重新报审项目名称：项目主名称＋工程内容。

注：项目为新建项目，并按相关标准配建所有安防子系统，工程内容应省略不填，只需填写项目主名称。

项目名称：项目主名称＋工程内容。

项目主名称：为所建项目的挂牌名称，即投入使用后的名称。

如有建设期数，可在括号中注明建设期数。

如：中金所大厦、世纪花园、花城（三期）。

注：在申报时还未确定该建筑物（群）投入使用后的名称的，可根据所签合同名称主要内容进行命名项目名称：项目主名称＋工程内容。

工程内容：建设对象+建设内容+建设方法。

1、建设对象：为项目主名称中的整个建筑物（群）或部位，应省略不填。

2、建设对象：为项目主名称中的整个建筑物（群）或部位的某一个或几个，建设对象命名字数一般不超过三个。

如：出入口、大厅、广场、办公楼、宿舍楼、食堂等。

注：如建设对象包含了项目主名称中的整个建筑物（群）或部位三个(含)以上的，应省略不填。

项目名称：项目主名称＋工程内容。

工程内容：建设对象+建设内容+建设方法。

建设内容：为网上申报系统中各安防子系统类型的简称，字数为两个（待系统字段生成名称后，本项为下拉勾选）。

如：监控、周界（周界报警简称）、联报（联网报警【110报警】简称）、本报（本地报警【入侵报警、红外报警】简称）、对讲、门禁、巡查、其他等。

注：如建设内容超过三个（含）以上安防子系统的，应省略不填。

项目名称：项目主名称＋工程内容。

工程内容：建设对象+建设内容+建设方法。

建设方法一般分别以下四类：新建、扩建、改建、改扩。

注：新建项目，“新建”应省略不填。

非新建项目，一般应选择“扩建”、“改建”、“改扩”的其中之一。

1、新建：为从无到有，第一次建设。

项目名称：项目主名称＋工程内容。

工程内容：建设对象+建设内容+建设方法。

2、扩建：为已有相应的安防子系统，且在本次建设中对原系统主要设备不做改动，仅在此基础上增加前端设备视为“扩建”。

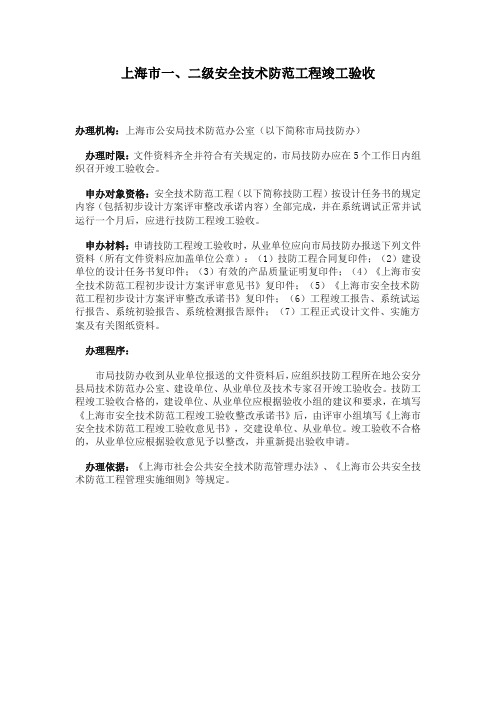

上海市一、二级安全技术防范工程竣工验收
办理机构：上海市公安局技术防范办公室（以下简称市局技防办）
办理时限：文件资料齐全并符合有关规定的，市局技防办应在5个工作日内组织召开竣工验收会。

申办对象资格：安全技术防范工程（以下简称技防工程）按设计任务书的规定内容（包括初步设计方案评审整改承诺内容）全部完成，并在系统调试正常并试运行一个月后，应进行技防工程竣工验收。

申办材料：申请技防工程竣工验收时，从业单位应向市局技防办报送下列文件资料（所有文件资料应加盖单位公章）：（1）技防工程合同复印件；（2）建设单位的设计任务书复印件；（3）有效的产品质量证明复印件；（4）《上海市安全技术防范工程初步设计方案评审意见书》复印件；（5）《上海市安全技术防范工程初步设计方案评审整改承诺书》复印件；（6）工程竣工报告、系统试运行报告、系统初验报告、系统检测报告原件；（7）工程正式设计文件、实施方案及有关图纸资料。

办理程序：
市局技防办收到从业单位报送的文件资料后，应组织技防工程所在地公安分县局技术防范办公室、建设单位、从业单位及技术专家召开竣工验收会。

技防工程竣工验收合格的，建设单位、从业单位应根据验收小组的建议和要求，在填写《上海市安全技术防范工程竣工验收整改承诺书》后，由评审小组填写《上海市安全技术防范工程竣工验收意见书》，交建设单位、从业单位。

竣工验收不合格的，从业单位应根据验收意见予以整改，并重新提出验收申请。

办理依据：《上海市社会公共安全技术防范管理办法》、《上海市公共安全技术防范工程管理实施细则》等规定。

技防工程初步方案报审竣工验收资料及要求技防工程的初步方案报审竣工验收是为了确保技防工程的安全有效进行，保障公共安全及个人财产安全。

下面是针对技防工程初步方案报审竣工验收资料及要求的详细说明：一、初步方案报审资料及要求：1.工程概况报告：包括工程名称、项目概况、设计单位及施工单位等基本信息，以及工程的建设必要性和成果预期。

2.系统设计方案：包括报警系统设计方案、监控系统设计方案、门禁系统设计方案等，详细说明了各个系统的布置、参数设置等技术要求。

3.设计图纸：包括平面布置图、剖面图、立面图等设计图纸，详细展示了各个系统的安装位置和布置要求。

4.施工方案：详细说明了工程施工的步骤、工艺、材料要求等，确保施工过程的顺利进行。

5.质量控制方案：包括施工过程质量控制措施、质量检验方法以及质量验收标准等，确保工程施工质量的达标。

6.安全保障措施：包括现场安全保护措施、人员安全培训等，确保施工过程的安全性。

7.安全与防护设施建议：根据现场情况，提出合理的安全与防护设施建议，确保工程的安全性及可持续性。

8.费用估算及资金筹措方案：详细列出工程所需费用，并提供合理可行的资金筹措方案。

二、竣工验收资料及要求：1.竣工验收报告：包括工程的竣工情况、项目完成情况、技术性能测试情况等，确保工程的质量和功能满足设计要求。

2.设备清单和合格证明：列出并验收各个系统所使用的设备清单，并提供设备的合格证明文件。

3.完工图纸和规范：提供工程的完工图纸和规范文件，确保工程建设符合设计要求和相关规范标准。

4.技术资料和使用说明书：提供各个系统的技术资料和使用说明书，方便管理和操作。

5.验收报告和意见：由相关技术人员进行验收，并提出验收意见和建议，由建设单位进行整理汇总。

6.竣工图册：将工程的竣工情况进行摄影、测绘等方式记录，制作成竣工图册。

7.竣工验收备案：将竣工验收资料进行备案，并上报相关部门进行审核。

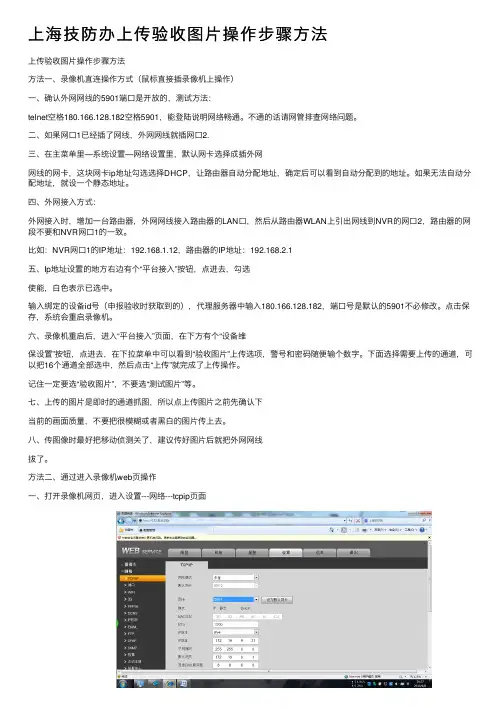

上海技防办上传验收图⽚操作步骤⽅法上传验收图⽚操作步骤⽅法⽅法⼀、录像机直连操作⽅式（⿏标直接插录像机上操作）⼀、确认外⽹⽹线的5901端⼝是开放的，测试⽅法：telnet空格180.166.128.182空格5901，能登陆说明⽹络畅通。

不通的话请⽹管排查⽹络问题。

⼆、如果⽹⼝1已经插了⽹线，外⽹⽹线就插⽹⼝2.三、在主菜单⾥—系统设置—⽹络设置⾥，默认⽹卡选择成插外⽹⽹线的⽹卡，这块⽹卡ip地址勾选选择DHCP，让路由器⾃动分配地址，确定后可以看到⾃动分配到的地址。

如果⽆法⾃动分配地址，就设⼀个静态地址。

四、外⽹接⼊⽅式：外⽹接⼊时，增加⼀台路由器，外⽹⽹线接⼊路由器的LAN⼝，然后从路由器WLAN上引出⽹线到NVR的⽹⼝2，路由器的⽹段不要和NVR⽹⼝1的⼀致。

⽐如：NVR⽹⼝1的IP地址：192.168.1.12，路由器的IP地址：192.168.2.1五、Ip地址设置的地⽅右边有个“平台接⼊”按钮，点进去，勾选使能，⽩⾊表⽰已选中。

输⼊绑定的设备id号（申报验收时获取到的），代理服务器中输⼊180.166.128.182，端⼝号是默认的5901不必修改。

点击保存，系统会重启录像机。

六、录像机重启后，进⼊“平台接⼊”页⾯，在下⽅有个“设备维保设置”按钮，点进去，在下拉菜单中可以看到“验收图⽚”上传选项，警号和密码随便输个数字。

下⾯选择需要上传的通道，可以把16个通道全部选中，然后点击“上传”就完成了上传操作。

记住⼀定要选“验收图⽚”，不要选“测试图⽚”等。

七、上传的图⽚是即时的通道抓图，所以点上传图⽚之前先确认下当前的画⾯质量，不要把很模糊或者⿊⽩的图⽚传上去。

⼋、传图像时最好把移动侦测关了，建议传好图⽚后就把外⽹⽹线拔了。

⽅法⼆、通过进⼊录像机web页操作⼀、打开录像机⽹页，进⼊设置---⽹络---tcpip页⾯⼆、在主菜单⾥—系统设置—⽹络设置⾥，默认⽹卡选择成插外⽹⽹线的⽹卡，这块⽹卡ip地址勾选选择DHCP，让路由器⾃动分配地址，确定后可以看到⾃动分配到的地址。

技防评审资料1、项目评审申报前应准备的资料：1）工程合同：附页至安防系统总造价及安防各子系统工程造价，若为分包单位还应提供总包与建设单位的合同或者提供三方合同；2）设计任务书（建设单位盖章）；3）从业单位编制人员证书；4）各系统的设备清单及点位表；5）各系统的原理图；6）各类产品的产品证明文件；注：上传文件（原件）为不大于2M的单个PDF文件2、项目评审会时应准备的资料：1）工程合同（原件）；2）设计任务书（原件）；3）各系统的设备清单及点位表；4）各系统的原理图；5）各系统平面布置图（点位图）：去除不必要的管线及坐标等内容，并按比例打印，前端技防设备类型、应用不同的，应予以标注。

6）在从业单位应用系统的该项目详细信息中，下载打印要素表、设备表、流程表；7）其他需要说明的文件注：除合同及设计任务书外，其他文件装订成册，三级项目不少于两份，二级项目不少于三份，一级项目不少于四份3、项目评审后应准备的资料：评审建议书填写整改承诺并甲乙双方盖章注：上传文件为不大于2M的单个PDF文件，提交从业单位审核4、项目申报验收前应准备的资料：1）隐蔽工程随工验收单（GB50348-2004）；2）初验报告：甲乙双方盖章，已移交的工程还需使用单位或者物业单位盖章；3）试运行报告：甲乙双方盖章，已移交的工程还需使用单位或者物业单位盖章；4）竣工报告：从业单位盖章；5）工程检测报告原件；6）工程验收申请报告：甲乙双方盖章；注：上传文件（原件）为不大于2M的单个PDF文件5、项目申报验收中应准备的资料：1）评审意见书及整改承诺；2）工程检测报告原件；3）项目整改及变更说明；4）各系统的设备清单及点位表；5）各系统的原理图；6）各系统平面布置图（点位图）；注：原件可作为正本，复印件副本装订成册，三级项目不少于两份，二级项目不少于三份，一级项目不少于四份5、项目申报验收后应准备的资料：1）通过验收后，在验收意见书上填写整改承诺并双方盖章，上传文件为不大于2M的单个PDF文件，提交从业单位审核；2）未通过验收，将不通过的验收意见书扫描上传，上传文件为不大于2M的单个PDF文件，提交从业单位审核；（从业单位应用系统的“项目管理”→“项目流程”的“流程信息”（验收流程信息）中的“验收意见书”一栏内提交审核，申请重新验收。

上海技防资质申请办理上海市三级安全技术防范工程初步设计方案评审工作条件（申请人的资格）拟承接三级安全技术防范工程（以下简称技防工程）设计、施工和维修的本市从业单位，应持有三级《上海市公共安全防范工程设计施工单位核准证书》（以下简称《核准证书》）。

无《核准证书》的本市技防从业单位、外省市和境外从业单位提出申请《上海市三级安全技术防范工程设计施工承诺书》（仅对被允许的技防工程设计、施工有效）符合以下关条件的，可承接三级技防工程。

办理所需材料：（一）该公司的营业执照副本原件及复印件；（二）技防工程的合同或意向书、招标书原件及复印件；（三）外省市从业单位应递交在本市具有可靠及时的技术保障和售后服务的措施。

以上材料复印件加盖公章，原件核对后退还。

申办材料技术防御工程合同委托生效后，建设单位应当申请审查技术防御工程初步设计方案。

发包人申请技术预防项目初步设计方案审查时，应向技术预防项目所在地分局（县）技术预防办公室提交下列文件（所有文件和资料均需加盖单位公章）：（1）《核准证书》副本复印件或《上海市三级安全技术防范工程设计施工承诺书》原件；（2）技防工程合同复印件；（3）建设单位的设计任务书复印件；（4）有效的产品质量证明复印件；（5）工程初步设计方案及有关图纸资料；办理程序分（县）局技术预防办收到发包人提交的文件后，组织建设单位、发包人和技术专家召开初步设计方案审查会。

技术预防项目初步设计方案经审查合格的，建设单位和建设单位应当按照审查组的建议和要求，填写《上海市安全技术防范工程初步设计方案审查整改承诺书》，审查组填写《上海市安全技术防范工程初步设计方案审查意见》，并提交建设单位和业主。

审查不合格的，发包人应当根据审查意见予以纠正，并重新申请审查。

总金额在10万元以下的三级国防科技项目，可参照上述程序简化初步设计方案审查。

处理时限文件资料齐全并符合有关规定的，分（县）局技防办应在10日内组织召开初步设计方案评审会。

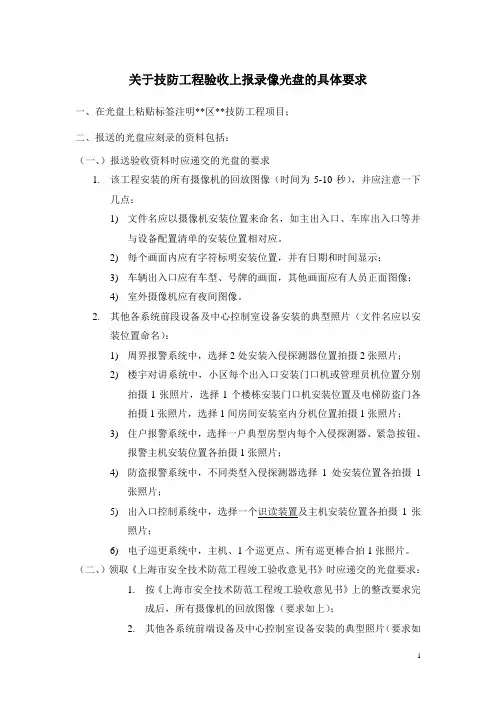

关于技防工程验收上报录像光盘的具体要求一、在光盘上粘贴标签注明**区**技防工程项目；二、报送的光盘应刻录的资料包括：（一、）报送验收资料时应递交的光盘的要求1.该工程安装的所有摄像机的回放图像（时间为5-10秒），并应注意一下几点：1)文件名应以摄像机安装位置来命名，如主出入口、车库出入口等并与设备配置清单的安装位置相对应。

2)每个画面内应有字符标明安装位置，并有日期和时间显示；3)车辆出入口应有车型、号牌的画面，其他画面应有人员正面图像；4)室外摄像机应有夜间图像。

2.其他各系统前段设备及中心控制室设备安装的典型照片（文件名应以安装位置命名）：1)周界报警系统中，选择2处安装入侵探测器位置拍摄2张照片；2)楼宇对讲系统中，小区每个出入口安装门口机或管理员机位置分别拍摄1张照片，选择1个楼栋安装门口机安装位置及电梯防盗门各拍摄1张照片，选择1间房间安装室内分机位置拍摄1张照片；3)住户报警系统中，选择一户典型房型内每个入侵探测器、紧急按钮、报警主机安装位置各拍摄1张照片；4)防盗报警系统中，不同类型入侵探测器选择1处安装位置各拍摄1张照片；5)出入口控制系统中，选择一个识读装置及主机安装位置各拍摄1张照片；6)电子巡更系统中，主机、1个巡更点、所有巡更棒合拍1张照片。

（二、）领取《上海市安全技术防范工程竣工验收意见书》时应递交的光盘要求：1.按《上海市安全技术防范工程竣工验收意见书》上的整改要求完成后，所有摄像机的回放图像（要求如上）；2.其他各系统前端设备及中心控制室设备安装的典型照片（要求如上）；3.文本资料，应注意以下几点：1)设备配置清单（包括序号、设备品牌及型号、安装位置）；2)前端、终端设备布局图（包括视频监控、周界报警、住户报警、电子巡查、楼宇对讲、防盗报警等所有系统）；3)各系统原理框图；4)安防工程的《检测报告》；5)产品质量证明文件及工程从业资质等证明材料；6)《上海市安全技术防范工程初步设计方案评审意见书》、《上海市安全技术防范工程竣工验收意见书》（第二、三页）；（三、）视频播放器（不应为压缩安装软件）。

附件一：预审预验和评审验收中的注意事项（2015年6月）一、《安全技术防工程初步设计方案》审核工作容（一）准备工作：预审员、技防专家在对《安全技术防工程初步设计方案》进行预审前，应与设计人员进行沟通，了解该项目的各类信息。

（二）对所有上传资料的准确性、一致性、合规性、完整性做审核。

具体审核容：1、流程信息预审人员审核“项目名称、建设单位、项目造价、项目类型、工程级别、建筑面积、项目所在区（县）、各安防系统的规模、主要设备数量”等信息正确性。

评审验收专家应了解预审人员、初审民警、复审民警提出意见，并在评审验收环节进行质询。

2、要素信息要素表是《安全技术防工程初步设计方案》描述方案的主要容，分为总体设计和各分系统设计要素，应填写正确完整，总体设计资料应包括方案各类证明文件，各分系统设计资料应有设备证明文件。

二、资料信息的关联性要求（一）合同：项目名称、工程地址、建设单位、合同标的、从业单位等容并与要素表一致。

（二）设计任务书：应有项目名称、委托单位、被委托单位、项目功能性质或用途、项目周边环境、建设安防系统的必要性、设计一般要求（国家标准、行业标准、地方标准的要求）和特殊性（委托单位的要求）及安防系统建成后达到预期效果及作用。

如有特殊性要求的应具体详实。

（三）设备清单：应有序号、设备名称、设备型号、设备数理、单价、小计及各子系统的合计和整个项目的总计。

设备清单中容与设备要素的容应一致。

（四）系统图：系统图中反映的设备数量、品种应与设备信息和设备清单相一致。

（五）设备信息：设备名称、型号、品牌、数量应与设备清单一致。

三、设计资料及证明文件格式要求（一）上传资料文件名称要求设计资料文件名称必须简明扼要，正确反映文件性质和容，如：合同.pdf、设计任务书.pdf、监控系统设备清单.pdf、报警系统.pdf、HIK-2522（C）型检报告.pdf、DH-8032（DVR）型检报告.pdf。

（二）文件格式、大小所有上传文件均应为pdf格式、文件大小应小于2M，一个文件以个pdf上传。
