移动机器人基础培训
- 格式:ppt
- 大小:1.67 MB
- 文档页数:16

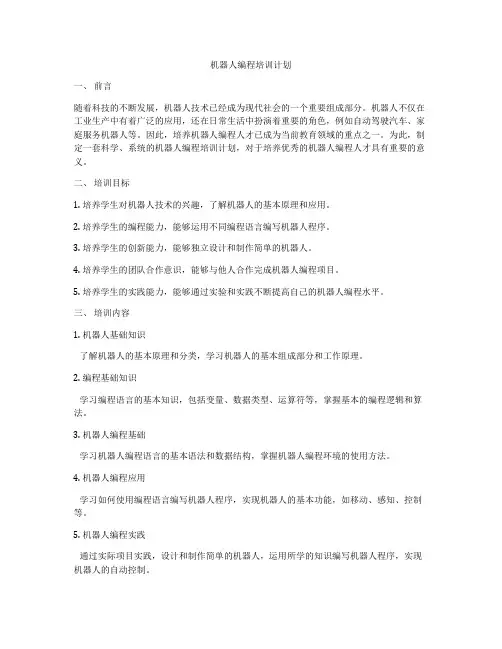

机器人编程培训计划一、前言随着科技的不断发展,机器人技术已经成为现代社会的一个重要组成部分。
机器人不仅在工业生产中有着广泛的应用,还在日常生活中扮演着重要的角色,例如自动驾驶汽车、家庭服务机器人等。
因此,培养机器人编程人才已成为当前教育领域的重点之一。
为此,制定一套科学、系统的机器人编程培训计划,对于培养优秀的机器人编程人才具有重要的意义。
二、培训目标1. 培养学生对机器人技术的兴趣,了解机器人的基本原理和应用。
2. 培养学生的编程能力,能够运用不同编程语言编写机器人程序。
3. 培养学生的创新能力,能够独立设计和制作简单的机器人。
4. 培养学生的团队合作意识,能够与他人合作完成机器人编程项目。
5. 培养学生的实践能力,能够通过实验和实践不断提高自己的机器人编程水平。
三、培训内容1. 机器人基础知识了解机器人的基本原理和分类,学习机器人的基本组成部分和工作原理。
2. 编程基础知识学习编程语言的基本知识,包括变量、数据类型、运算符等,掌握基本的编程逻辑和算法。
3. 机器人编程基础学习机器人编程语言的基本语法和数据结构,掌握机器人编程环境的使用方法。
4. 机器人编程应用学习如何使用编程语言编写机器人程序,实现机器人的基本功能,如移动、感知、控制等。
5. 机器人编程实践通过实际项目实践,设计和制作简单的机器人,运用所学的知识编写机器人程序,实现机器人的自动控制。
参与机器人编程项目,与他人合作完成机器人编程任务,培养学生的团队合作意识和实践能力。
四、培训方法1. 理论教学通过课堂讲解、教学PPT、实例讲解等方式,向学生介绍机器人编程的基本知识和技术,激发学生的学习兴趣。
2. 实践操作通过实验和实践操作,让学生亲自动手操作机器人编程环境,编写机器人程序,加深对编程知识的理解和掌握。
3. 项目实践组织学生参与机器人编程项目,实际应用所学的知识和技能解决实际问题,培养学生的实践能力和团队合作精神。
4. 思维训练在教学中注重培养学生的逻辑思维能力、创新能力和解决问题的能力,引导学生注重实际问题的解决方法。
机器人入门简易操作培训
本文旨在为初学者介绍机器人的基本操作,以及相关知识和技术,为
其解决机器人操作过程中的问题提供指导。
一、机器人的基本知识
1、机器人的结构:机器人由三个重要部分组成:机械结构、控制系
统和传感器系统,机械结构提供机器人的形态、大小,控制系统用来控制
机器人,传感器系统用来收集当前环境的信息。
2、机器人的动作:机器人的运动机构由电机和伺服控制器构成,控
制器是机器人的核心,用于控制、程序、遥控等,它们通过接受视觉传感器、激光传感器等传感器信号来实现机器人的运动控制。
二、机器人的基本操作
1、准备工作:确认机器人使用环境,检查机器人组件,安装程序,
连接传感器,检查控制电源,搭建机器人底层硬件。
2、建立模型:根据机器人的结构和运动特性,使用编程工具建立模型,完成对关节的编程,模型是机器人在实际程序控制时的基础。
3、控制程序:设计可以实现机器人运动功能的程序,包括移动函数、定位函数、抓取函数等,程序控制是实现机器人应用的基础。
4、实际操作:以上步骤完成后,机器人就可以实际运行起来,开始
实现指定的任务。
安川基础培训安川基础培训
1、基础知识
1.1 概述
1.2 的分类
1.3 的组成部分
1.4 的工作原理
1.5 的应用领域
2、安川的特点
2.1 安川的产品范围
2.2 安川的优势
2.3 安川的典型应用案例
3、安川的安全注意事项
3.1 操作的风险评估
3.2 安全防护装置的配置要求
3.3 安全操作规范
3.4 事故处理和紧急停机程序
4、安川的日常维护与保养
4.1 的日常检查事项
4.2 的日常保养方法
4.3 故障排除和维修
5、安川编程基础
5.1 编程语言概述
5.2 基本的编程指令
5.3 编程的调试和优化
6、安川应用案例分析
6.1 自动化装配线应用案例 6.2 焊接应用案例
6.3 搬运与物料处理应用案例
7、附录
- 附件1、安川产品手册
- 附件2、维修手册
法律名词及注释:
1、:根据工业协会(RIA)的定义,是一个可自动执行一个或多个任务,是由计算机程序控制的可编程、可多功能的机器设备。
2、编程语言:编程语言是一种特定的语言,用于控制和编程的动作。
3、自动化装配线:自动化装配线是一套能够自动完成产品组装的生产线,其中包括、传送带、传感器等多种设备的组合。
4、焊接:焊接是一种通过将金属零件加热并融合在一起,实现金属连接的方法。
5、搬运与物料处理:搬运与物料处理是指使用和其他设备来移动和处理物料的工作。
本文档涉及附件:
1、附件1、安川产品手册
2、附件2、维修手册。
KUKA机器人培训教程内容一安全二安装三操作使用四编程第一章安全一要求1, 在机器人工作区域安装围栏,确保工作时无人进入;2, 在安全围栏的安全门上安装一安全开关,必须与机器人的安全回路串联;3, 在围栏上清楚贴有”危险!请勿入内”的警示牌;4,机器人的操作和维修必须由受过合格培训的技术人员承担;二训练1,需安排一人负责监视,防止意外事故发生;2,负责监视的人员能很方便地控制机器人的急停按钮;3,训练时需挂上“操作中”的牌子;4,所有学习人员不能进入机器人移动区域;5,机器人控制器必需时刻有人控制,以防止意外;6,整个训练过程中要确保机器人是在手动“T1”模式,禁止置于自动模式;三联机1,检查所有安全设施和所有其他保护功能是否有效;2,确保所有安全设施和所有其他保护功能是否有效;3,开机前确认机器人工作区域内无人或障碍物;4,一旦机器人开启,确保所有设施工作人员都知道该资讯;5,确保机器人的路径和速度是否按要求正确无误;6,机器人在自动模式时,禁止任何人员进入安全围栏;四安全标志概述在机器人上以及在控制柜内外固定有功率铭牌、警告性提示和安全标记。
在机器人和控制柜之间的连接导线上,以及机器人内外和控制柜内外的电气及其它管线上带有标识牌、有的还带有位置标记。
所有这些铭牌、提示、标记和标识都是机器人系统中至关安全性能的部件。
它们必须在各个机器人及控制柜的整个使用寿命期间清楚可见地固定在指定位置上。
严禁去除、覆盖和涂抹功率铭牌警告性提示安全标记标识牌和线路标识或者以其它的方式妨碍它们的清晰可见度。
第二章安装一机器人和控制柜请你注意,机器人和其所属的控制皆有一个系列号,该号码在控制上柜里的制造商声明中。
如果不是这样的话,机器人有可能按照错误的机器参数运行。
其后果可能是系统遭到损坏!二搬运1,机器人1.0 出于站立安全性能方面的考虑,机器人在供货是处于所谓的搬运状态VKR125 VKR15每种型号的机器人搬运角度请参照机器人脚底的不干胶标签1.1 机器人只能按照下列方法搬运:VKR6 ~~ VKR125VKR6,VKR15 VKR30 ~~ VKR125 VKR125 2,控制柜控制柜必须直立地储放、搬运和安装置放!1.0 在使用搬运套具时,必须使其挂住控制柜的所有吊环!1.1 为了能用叉车或者升降搬运,在柜子下面装有插孔。
ABB机器人内部培训一.手动操纵工业机器人1.单轴运动控制(1)左手持机器人示教器,右手点击示教器界面左上角的“”来打开ABB菜单栏;点击“手动操纵”,进入手动操纵界面;如图1-1所示。
图1-1 进入手动操纵界面(2)点击“动作模式”,进入模式选择界面。
选择“轴1-3”,点击“确定”,动作模式设置成了轴1-3,如图1-2所示。
图1-2 模式选择界面(3)移动示教器上的操纵杆,发现左右摇杆控制1轴运动,前后摇杆控制2轴运动,逆时针或顺时针旋转摇杆控制3轴运动。
(4)点击“动作模式”,进入模式选择界面。
选择“轴4-6”,点击“确定”,动作模式设置成了轴4-6,如图1-3所示。
图1-3 “动作模式”的选择(5)移动示教器上的操纵杆,发现左右摇杆控制4轴运动,前后摇杆控制5轴运动,逆时针或顺时针旋转摇杆控制6轴运动。
【提示】轴切换技巧:示教器上的按键能够完成“轴1-3”和“轴4-6”轴组的切换。
2.线性运动与重定位运动控制(1)点击“动作模式”,进入模式选择界面。
选择“线性”,点击“确定”,动作模式设置成了线性运动,如图1-4所示。
(2)移动示教器上的操纵杆,发现左右摇杆控制机器人TCP点左右运动,前后摇杆控制机器人TCP点前后运动,逆时针或顺时针旋转摇杆控制机器人TCP点上下运动。
图1-4 线性运动模式操纵界面(3)点击“动作模式”,进入模式选择界面。
选择“重定位”,点击“确定”,动作模式设置成了重定位运动,如图1-5所示。
图1-5 “重定位”动作模式的选择(4)移动示教器上的操纵杆,发现机器人围绕着TCP运动。
3.工具坐标系建立工业机器人是通过末端安装不同的工具完成各种作业任务。
要想让机器人正常作业,就要让机器人末端工具能够精确地达到某一确定位姿,并能够始终保持这一状态。
从机器人运动学角度理解,就是在工具中心点(TCP)固定一个坐标系,控制其相对于基座坐标系或世界坐标系的姿态,此坐标系称为末端执行器坐标系(Tool/Terminal Control Frame,TCF),也就是工具坐标系。
S4C IRB墓本操作培训教材1.培训教材介绍2、机器人系统安全及环境保护3、机器人综述4.机器人启动5.用窗口进行工作&手动操作机器人7.机器人自动生产&编程与测试9. 输入与输出10. 系统备份与冷启动11. 机器人保养检查表附录X机器人安全控制链附录2、定义工具中心点附录3、文件管理1、培训教材介绍本教材解释ABB机器人的基本操作、运行。
你为了理解其内容不需要任何先前的机器人经验。
本教材被分为十一章,各章分别描述一个特别的工作任务和实现的方法。
各章互相间有一定联系。
因此应该按他们在书中的顺序阅读。
借助此教材学习操作操作机器人是我们的目的,但是仅仅阅读此教材也应该能帮助你理解机器人的基本的操作。
此教材依照标准的安装而写,具体根据系统的配置会有差异。
机器人的控制柜有两种型号。
一种小,一种大。
本教材选用小型号的控制柜表示。
大的控制柜的柜橱有和大的一个同样的操作面板,但是位于另一个位置。
请注意这教材仅仅描述实现通常的工作作业的某一种方法,如果你是经验丰富的用户,可以有其他的方法。
其他的方法和更详细的信息看下列手册。
《使用指南》提供全部自动操纵功能的描述并详细描述程序设计语言。
此手册是操作员和程序编制员的参照手册。
《产品手册》提供安装、机器人故障走位等方面的信息。
如果你仅希望能运行程序,手动操作机器人.由软盘调入程序等,不必要读8小章。
厶机器人系统安全及环境保护机器人系统复杂而且危险性大,在训练期间里,或者任何别的操作过程都必须注意安全。
无论任何时间进入机器人周围的保护的空间都可能导致严重的伤害。
只有经过培训认证的人员才可以逬入该区域。
请严格注意。
以下的安全守则必须遵守。
万一发生火灾,请使用二氧化碳灭火器。
急停开关(E-Stop )不允许被短接。
机器人处于自动模式时,不允许进入其运动所及的区域。
在任何情况下,不要使用原始盘,用复制盘。
搬运时,机器停止,机器人不应置物,应空机。
第二位数(4 )指机器人属于S4或S4C,S4C plus系统。
