电子科技大学(成都)830数字图像处理2016到2010考研真题

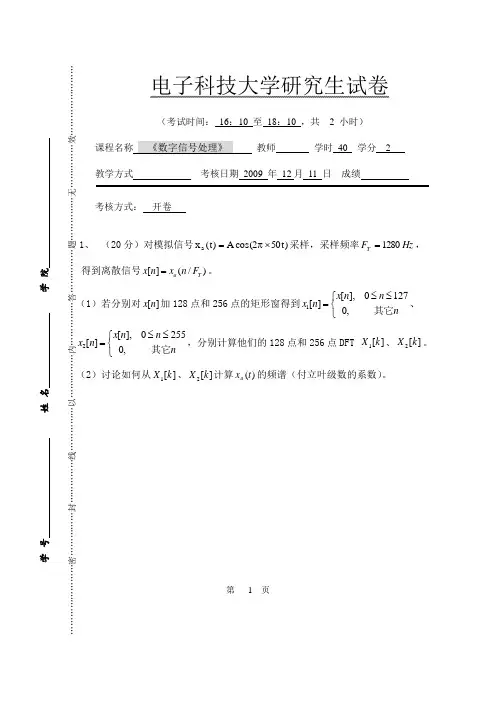

电子科技大学研究生试卷（考试时间： 16：10 至 18：10 ，共 2 小时）教师 学时 40 学分 2 教学方式 考核日期 2009 年 12月 11 日 成绩 考核方式： 开卷1、 （20分）对模拟信号)t 502cos(A )t (x a ⨯π=采样，采样频率Hz F T 1280=，得到离散信号[](/)a T x n x n F =。

（1）若分别对][n x 加128点和256点的矩形窗得到1[],0127[]0,x n n x n n≤≤⎧=⎨⎩其它、2[],0255[]0,x n n x n n≤≤⎧=⎨⎩其它，分别计算他们的128点和256点DFT ][1k X 、][2k X 。

（2）讨论如何从][1k X 、][2k X 计算)(t x a 的频谱（付立叶级数的系数）。

第 1 页学 号 姓 名 学 院……………………密……………封……………线……………以……………内……………答……………题……………无……………效……………………2、（15分）已知某线性因果系统差分方程为11[][2][2][]44y n y n x n x n --=--。

（1）画出系统函数的零、极点分布图，指出该系统是否稳定系统 （2）若输入]n [)21(]n [x nμ=，试计算输出][n y 的能量，即∑∞-∞=n 2]n [y的数值。

第 2 页3、（20分）][n x 为如图所示8点序列，其8点DFT 为][k X 。

（1） 若][)1(][k X k Y k -=，画出其8点IDFT ][n y 的图形。

（2） 若3k 0],k 2[X ]k [Y 1≤≤=。

求其4点IDFT ]n [y 1与][n x 的关系式，并画出]n [y 1的图形。

（3）若7k 0]},k [X Re{]k [Y 2≤≤=，画出其8点IDFT ]n [y 2的图形。

第 3 页4、（15分）用双线性变换法设计二阶巴特沃斯数字低通滤波器。

电子科技大学《数字电路》真题2010年(总分：140.00，做题时间：90分钟)一、{{B}}选择题{{/B}}(总题数：10，分数：20.00)1.两个二进制数进行算术运算，下面______说法是不正确的。

• A.两个无符号数相加，如果最高位产生进位输出，则肯定发生溢出• B.两个最高位不同的补码进行相加运算，肯定不会产生溢出• C.两个补码进行相加运算，如果最高位产生进位输出，则肯定发生溢出• D.两个补码的减法运算可以用加法器来实现（分数：2.00）A.B.C. √D.解析：2.以下描述一个逻辑函数的方法中______只能唯一表示。

• A.表达式• B.逻辑图• C.真值表• D.波形图（分数：2.00）A.B.C. √D.解析：3.在不影响逻辑功能的情况下，CMOS与非门的多余输入端可______。

• A.接高电平• B.接低电平• C.悬空• D.通过电阻接地（分数：2.00）A. √B.C.D.解析：4.欲产生序列信号11010111，则至少需要______级触发器。

• A.2• B.3• C.4• D.5（分数：2.00）A.B. √C.D.解析：5.一个8位二进制减法计数器，初始状态为00000000，问经过268个输入脉冲后，此计数器的状态为______。

• A.11001111• B.11110100• C.11110010• D.11110011（分数：2.00）A.B. √C.D.解析：6.为构成4096×16的RAM区，共需1024×4位的RAM芯片______片。

• A.64• B.8• C.16• D.32（分数：2.00）A.B.C. √D.解析：7.逻辑函数F1=∑A，B，C，D(2，3，5，8，11，13)和F2=∏A，B，C，D(2，4，7，10，12，13)之间满足______关系。

• A.对偶• B.相等• C.香农展开• D.反演（分数：2.00）A. √B.C.D.解析：8.移位寄存器由8级触发器组成，用它构成的扭环形计数器具有______种有效状态；用它构成的环形计数器具有______种有效状态，构成线性反馈移位寄存器具有______种有效状态。

内容提要1.07数字图像处理试卷B2.2008数字图像处理试题A及答案3.2009级_数字图像处理_试卷答案4.2010年华中科技大学图像所考博控制科学与工程专业《数字图像处理》试题5.华中科技大学非全日制研究生考试试题（2010－2011 学年第二学期）6.电子科技大学数字图像处理2008年考研试题7.电子科技大学数字图像处理2008年考研试题答案8.电子科技大学数字图像处理-2006答案年考研试题9.电子科技大学数字图像处理-2006年考研试题10.电子科技大学数字图像处理-2007年考研试题11.电子科技大学数字图像处理-2007年考研试题答案12.数字图像处理_(试题)13.数字图像处理各章要求必做题及参考答案14.数字图像处理模拟试题4套(含答案)15.数字图像处理模拟题及参考答案16.数字图像处理试卷及答案（A卷）17.数字图像处理试卷及答案18.2007级“数字图像处理”试题及答案19.数字图像处理试题汇总20.华中科技大学研究生课程考试试卷——2009年图像处理试题21.华中科技大学研究生课程考试试卷——数字图像处理2006届试题22.华中科技大学研究生课程考试试卷——数字图像处理2007届试题23.数字图像处理题目《 数字图像处理 》课程期末 考试试题 B 考卷专业、班级： 姓名： 学号： 题 号一 二 三 四 五 六 七八九十十一十二总成绩 得 分一、填空体（共26分，每空2分）1．图像按存在形式可分为 物理图像 和__________________。

2．RGB 模型是基于笛卡儿坐标系，3个坐标轴分别为R 、G 、B ，它们一般被归一化，用r 、g 、b 表示，这样组成了一个单位立方体。

原点对应__________________色，（1，1，1）对应__________________色。

它们之间的连线上分布不同的灰度值，而立方体内其余各点对应于不同的颜色，可以用从原点到该点的矢量表示。

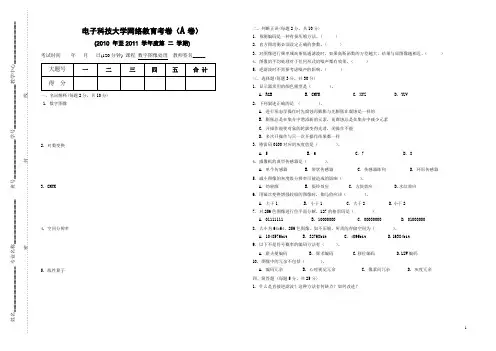

1电子科技大学网络教育考卷（A 卷）(2010 年至2011 学年度第 二 学期)考试时间 年 月 日(120分钟) 课程 数字图像处理 教师签名_____一、名词解释(每题2分，共10分) 1. 数字图像2. 对数变换3. CMYK4. 空间分辨率5. 线性算子二、判断正误(每题2分，共10分) 1. 预测编码是一种有损压缩方法。

( ) 2. 直方图均衡必须设定正确的参数。

( )3. 对图像进行频率域高斯低通滤波时，如果高斯函数的方差越大，结果与原图像越相近。

（ ）4. 图像的平均处理对于任何形式的噪声都有效果。

( )5. 逆滤波时不需要考虑噪声的影响。

（ ） 三、选择题(每题3分，共30分) 1. 显示器常用的颜色模型是（ ）。

A. RGBB. CMYKC. XYZD. YUV 2. 下列叙述正确的是 （ ）。

A. 进行形态学操作时先腐蚀再膨胀与先膨胀在腐蚀是一样的B. 膨胀总是在集合中增添新的元素，而腐蚀总是在集合中减少元素C. 开操作能使对象的轮廓变得光滑，闭操作不能D. 多次开操作与只一次开操作结果都一样 3. 格雷码0100对应的灰度值是（ ）。

A. 5B. 6C. 7D. 8 4. 摄像机的典型传感器是（ ）。

A. 单个传感器B. 带状传感器C. 传感器阵列D. 环形传感器 5. 减小图像的灰度级分辨率可能造成的影响（ ）。

A. 伪轮廓B. 振铃效应C. 方块效应D.水纹效应 6. 用幂次变换增强较暗的图像时，伽马值应该（ ）。

A. 大于1B. 小于1C. 大于2D.小于2 7. 对256色图像进行位平面分解，127的格雷码是（ ）A. 01111111B. 10000000C. 00000000D. 01000000 8. 大小为64*64，256色图像，如不压缩，所需的存储空间为（ ）。

A. 1048576bit B. 32768bit C. 4096bit D.16384bit 9. 以下不是符号概率的编码方法有（ ）。

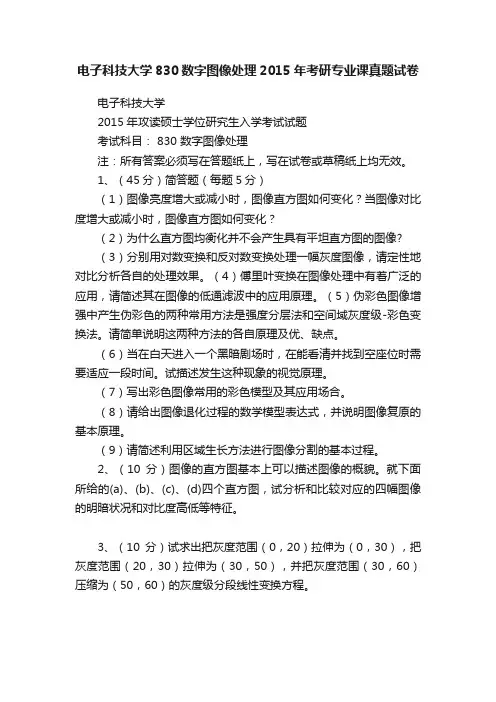

电子科技大学830数字图像处理2015年考研专业课真题试卷
电子科技大学
2015年攻读硕士学位研究生入学考试试题
考试科目： 830 数字图像处理
注：所有答案必须写在答题纸上，写在试卷或草稿纸上均无效。

1、（45分）简答题（每题5分）
（1）图像亮度增大或减小时，图像直方图如何变化？当图像对比度增大或减小时，图像直方图如何变化？
（2）为什么直方图均衡化并不会产生具有平坦直方图的图像?
（3）分别用对数变换和反对数变换处理一幅灰度图像，请定性地对比分析各自的处理效果。

（4）傅里叶变换在图像处理中有着广泛的应用，请简述其在图像的低通滤波中的应用原理。

（5）伪彩色图像增强中产生伪彩色的两种常用方法是强度分层法和空间域灰度级-彩色变换法。

请简单说明这两种方法的各自原理及优、缺点。

（6）当在白天进入一个黑暗剧场时，在能看清并找到空座位时需要适应一段时间。

试描述发生这种现象的视觉原理。

（7）写出彩色图像常用的彩色模型及其应用场合。

（8）请给出图像退化过程的数学模型表达式，并说明图像复原的基本原理。

（9）请简述利用区域生长方法进行图像分割的基本过程。

2、（10分）图像的直方图基本上可以描述图像的概貌。

就下面所给的(a)、(b)、(c)、(d)四个直方图，试分析和比较对应的四幅图像的明暗状况和对比度高低等特征。

3、（10分）试求出把灰度范围（0，20）拉伸为（0，30），把灰度范围（20，30）拉伸为（30，50），并把灰度范围（30，60）压缩为（50，60）的灰度级分段线性变换方程。

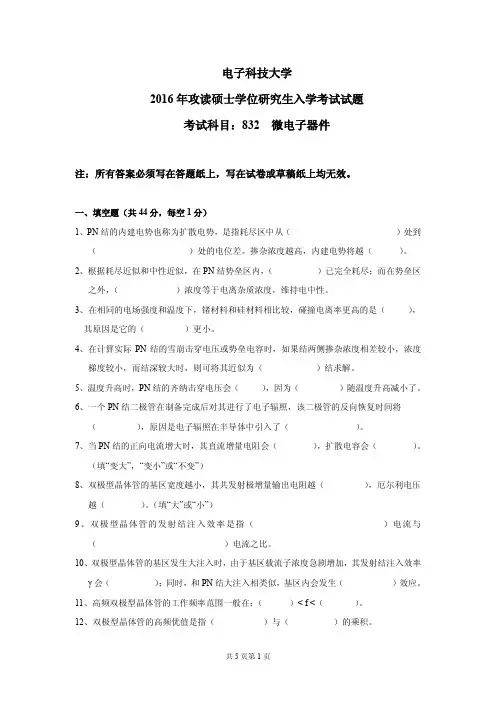

电子科技大学2016年攻读硕士学位研究生入学考试试题考试科目：832 微电子器件注：所有答案必须写在答题纸上，写在试卷或草稿纸上均无效。

一、填空题（共44分，每空1分）1、PN结的内建电势也称为扩散电势，是指耗尽区中从（）处到（）处的电位差。

掺杂浓度越高，内建电势将越（）。

2、根据耗尽近似和中性近似，在PN结势垒区内，（）已完全耗尽；而在势垒区之外，（）浓度等于电离杂质浓度，维持电中性。

3、在相同的电场强度和温度下，锗材料和硅材料相比较，碰撞电离率更高的是（），其原因是它的（）更小。

4、在计算实际PN结的雪崩击穿电压或势垒电容时，如果结两侧掺杂浓度相差较小，浓度梯度较小，而结深较大时，则可将其近似为（）结求解。

5、温度升高时，PN结的齐纳击穿电压会（），因为（）随温度升高减小了。

6、一个PN结二极管在制备完成后对其进行了电子辐照，该二极管的反向恢复时间将（），原因是电子辐照在半导体中引入了（）。

7、当PN结的正向电流增大时，其直流增量电阻会（），扩散电容会（）。

（填“变大”，“变小”或“不变”）8、双极型晶体管的基区宽度越小，其共发射极增量输出电阻越（），厄尔利电压越（）。

（填“大”或“小”）9、双极型晶体管的发射结注入效率是指（）电流与（）电流之比。

10、双极型晶体管的基区发生大注入时，由于基区载流子浓度急剧增加，其发射结注入效率γ会（）；同时，和PN结大注入相类似，基区内会发生（）效应。

11、高频双极型晶体管的工作频率范围一般在：（）< f <（）。

12、双极型晶体管的高频优值是指（）与（）的乘积。

13、小电流时，双极型晶体管的电流放大系数会下降，这是由于（）在（）中所占的比例增加所引起的。

14、MOS结构中，半导体的表面势是指从（）到（）的电势差。

一般来说，实际MOS结构的表面势是（）零的，这主要是由于（）以及（）所引起。

（第三个空填“>”、“<”或“=”）15、为了降低栅氧化层电荷的影响，MOSFET通常会采用（）晶面来制作。

自动控制原理试题 共 3页 第1页
电子科技大学
2016年攻读硕士学位研究生入学考试试题
考试科目：839 自动控制原理
注：所有答案必须写在答题纸上，写在试卷或草稿纸上均无效。

1、 （共15分）某控制系统框图如图1所示，试求系统闭环传递函数()
()()
C s s R s Φ=。

图1
2、 （共15分）某控制系统结构框图如图2所示，试通过调整参数K 和τ，使系统的
6,1n ωζ==。

图2 1） 求取满足条件的参数K 和τ。

2） 求取在此参数条件下，在单位阶跃信号作用下，系统的调整时间s t 和最大超调量%σ。

3、 （共15分）某单位负反馈系统的开环传递函数()()11
(1)(1)36
K
G s H s s s s =
++，已知通
过调整参数K ，可使系统闭环特征根实部均小于-1,试问参数K 应满足的条件。
