《数据通信原理》期末考点总复习

《数字通信系统原理》复习要点说明：要点以教材中的相关内容为基础，各章小结及习题为重点。

1.通信的概念、通信系统的模型2.通信系统的分类和通信方式、资源3.数字通信的主要特点及数字通信系统4.数字通信技术的现状与未来5.数字通信系统的性能及相关的一些概念6.数字与数据通信7.消息、信号与信息8.信号的频谱分析基础9.随机过程的基本概念10.通信信道及信道容量、常用带宽11.信源及其编码的概念12.模拟信号数字化传输方法13.波形编码（PCM、 ）14.数字基带信号及常用码型15.数字基带传输系统、眼图16.信道编码的概念、基本原理和术语17.信道复用与多址技术的基本概念18.FDM和TDM与数字复接19.帧结构20.数字信号的调制（频带）传输的概念21.数字信号调制系统的技术比较（MASK、MFSK、MPSK）22.同步的基本概念、分类和比较《数字通信系统原理》复习题（上部分）1简述通信系统的分类和通信方式、主要通信资源2数字通信系统模型3数字通信的主要特点4简述数字通信技术的现状与未来5什么是数字消息？什么是模拟消息？什么是数字信号？什么是随机信号？什么是模拟信号什么是基带信号？6信道容量的含义？7简述数字通信的主要特点8简述数字通信系统的质量指标9简述数字通信与数据通信的概念与区别10简述信号的分类11简述功率信号和能量信号的含义12简述信道的定义与分类什么是抽样定理？有什么实际意义？13什么是量化？量化的作用是什么？叙述量化是如何进行的。

14画出PCM 通信系统的方框图，由模拟信号得到PCM信号要经过哪几步？模拟题（部分）1．数值上取有限个离散值的消息一定是数字消息。

（）2．时间上离散的消息一定是数字消息。

（）3．数字消息必定是时间上离散，且数值上离散的。

（）4．离散信源中，消息出现的概率越大，该消息的信息量也越大。

（）5．在M元离散信源中，M个消息的出现概率相等时，信源的熵最大。

（）6．高斯随机过程若是广义平稳的，则必定是严格平稳的。

通信原理期末考试复习重点总结(完整版)work Information Technology Company.2020YEAR《通信原理》考试重要知识点第1章绪论掌握内容：通信系统的基本问题与主要性能指标；模拟通信与数字通信；信息量、平均信息量、信息速率。

熟悉内容：通信系统的分类；通信方式。

了解内容：通信的概念与发展；1.1---1.3 基本概念1、信号：消息的电的表示形式。

在电通信系统中，电信号是消息传递的物质载体。

2、消息：信息的物理表现形式。

如语言、文字、数据或图像等。

3、信息：消息的内涵，即信息是消息中所包含的人们原来不知而待知的内容。

4、数字信号是一种离散的、脉冲有无的组合形式，是负载数字信息的信号。

5、模拟信号是指信号无论在时间上或是在幅度上都是连续的。

6、数字通信是用数字信号作为载体来传输消息，或用数字信号对载波进行数字调制后再传输的通信方式。

它可传输电报、数字数据等数字信号，也可传输经过数字化处理的语声和图像等模拟信号。

7、模拟通信是指利用正弦波的幅度、频率或相位的变化，或者利用脉冲的幅度、宽度或位置变化来模拟原始信号，以达到通信的目的。

8、数据通信是通信技术和计算机技术相结合而产生的一种新的通信方式。

9、通信系统的一般模型10、按照信道中传输的是模拟信号还是数字信号，可相应地把通信系统分为模拟通信系统和数字通信系统。

11、模拟通信系统是传输模拟信号的通信系统。

模拟信号具有频率很低的频谱分量，一般不宜直接传输，需要把基带信号变换成其频带适合在信道中传输的频带信号，并可在接收端进行反变换。

完成这种变换和反变换作用的通常是调制器和解调器。

12、数字通信系统是传输数字信号的通信系统。

数字通信涉及的技术问题很多，其中主要有信源编码/译码、信道编码/译码、数字调制/解调、数字复接、同步以及加密等。

13、数字信道模型14、通信系统的分类1 、按通信业务分类分为话务通信和非话务通信。

2、根据是否采用调制，可将通信系统分为基带传输和频带（调制）传输。

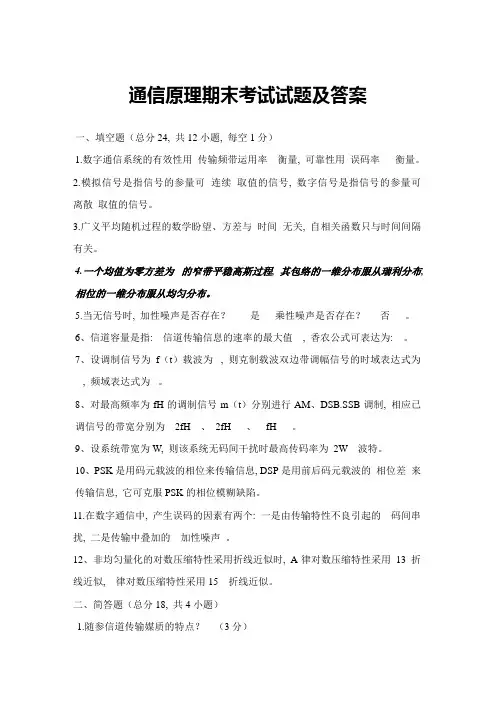

通信原理期末考试试题及答案一、填空题（总分24, 共12小题, 每空1分）1.数字通信系统的有效性用传输频带运用率衡量, 可靠性用误码率衡量。

2.模拟信号是指信号的参量可连续取值的信号, 数字信号是指信号的参量可离散取值的信号。

3.广义平均随机过程的数学盼望、方差与时间无关, 自相关函数只与时间间隔有关。

4.一个均值为零方差为的窄带平稳高斯过程, 其包络的一维分布服从瑞利分布, 相位的一维分布服从均匀分布。

5.当无信号时, 加性噪声是否存在？是乘性噪声是否存在？否。

6、信道容量是指: 信道传输信息的速率的最大值, 香农公式可表达为: 。

7、设调制信号为f（t）载波为, 则克制载波双边带调幅信号的时域表达式为, 频域表达式为。

8、对最高频率为fH的调制信号m（t）分别进行AM、DSB.SSB调制, 相应已调信号的带宽分别为2fH 、2fH 、fH 。

9、设系统带宽为W, 则该系统无码间干扰时最高传码率为2W 波特。

10、PSK是用码元载波的相位来传输信息, DSP是用前后码元载波的相位差来传输信息, 它可克服PSK的相位模糊缺陷。

11.在数字通信中, 产生误码的因素有两个: 一是由传输特性不良引起的码间串扰, 二是传输中叠加的加性噪声。

12、非均匀量化的对数压缩特性采用折线近似时, A律对数压缩特性采用13 折线近似, 律对数压缩特性采用15 折线近似。

二、简答题（总分18, 共4小题）1.随参信道传输媒质的特点？（3分）答: 对信号的衰耗随时间变化、传输的时延随时间变化、多径传播2.简述脉冲编码调制的重要过程。

(6分)抽样是把时间连续、幅值连续的信号变换为时间离散, 幅值连续的脉冲信号；量化是把时间离散、幅值连续的脉冲信号变换为幅值离散、时间离散的多电平脉冲信号；编码是把幅值、时间均离散的多电平脉冲信号用一组数字序列表达。

3、简朴叙述眼图和系统性能之间的关系？（6分）最佳抽样时刻相应眼睛张开最大时刻；对定期误差的灵敏度有眼图斜边的斜率决定；图的阴影区的垂直高度, 表达信号幅度畸变范围；图中央横轴位置相应判决门限电平；抽样时刻上, 上下阴影区的间隔距离之半为噪声容限。

一、填空题1.数字通信采用时分复用方式实现多路通信。

2.一个频带限制在f m HZ以下的连续信号m(t)，可以惟一地用时间每隔T≤1/( 2fm)秒的抽样值序列来确定。

3.抽样是将模拟信号在时间域上离散化的过程；量化是将模拟信号在幅度上离散化的过程。

4.形成二次以上的高次群的方法通常有PCM复用和数字复接两种。

所谓PCM复用就是直接将多路信号进行编码复用。

数字复接是将几个低次群在时间的间隙上迭加合成高次群。

5.A律13折编码，其斜率的最大值为16，最小值为1/2。

6.某模拟信号的频率范围为10kHz～100kHz，若对其进行PCM编码，其最低抽样频率为200 kHz。

7.ADPCM是在DPCM的基础上增加了自适应量化和自适应预测，可使均方量化误差和均方预测误差最小。

8.PCM一次群同步复接成二次群时平均每32位码插入1位附加码。

9.异步复接二次群的码速调整是利用插入一些码元将各一次群的速率由2048 kbit/s左右统一调整成2112 kbit/s。

10.基带传输系统发送滤波器、信道、接收滤波器及抽样判决器构成。

11.PCM30/32系统1秒传送8000个帧。

12.帧同步系统中的前方保护电路是为了防止假失步。

13.SDH帧结构包括段开销、管理单元指针和信息净负荷三个区域。

14.SDH帧结构中有段开销和通道开销两大类开销。

15.SDH是在光纤上进行同步信息传输、复用、分插和交叉连接的网络。

16.在数字通信系统中，其重要的质量指标“有效性”和“可靠性”分别对应传输速率和误码率。

17.十六进制数字信号在2分钟内共传送72000个码元，则每个码元所含信息量为4 bit，信息速率为1200bit/s。

18.模拟信号是利用抽样、量化、编码来实现其数字传输的。

19.DPCM是对相邻样值的差值量化编码。

20.帧同步系统中的后方保护电路是为了防止假同步。

21.PCM30/32路系统中，如果帧同步系统连续3~4个同步帧未收到帧同步码，则判系统已失步，此时帧同步系统立即进入捕捉状态。

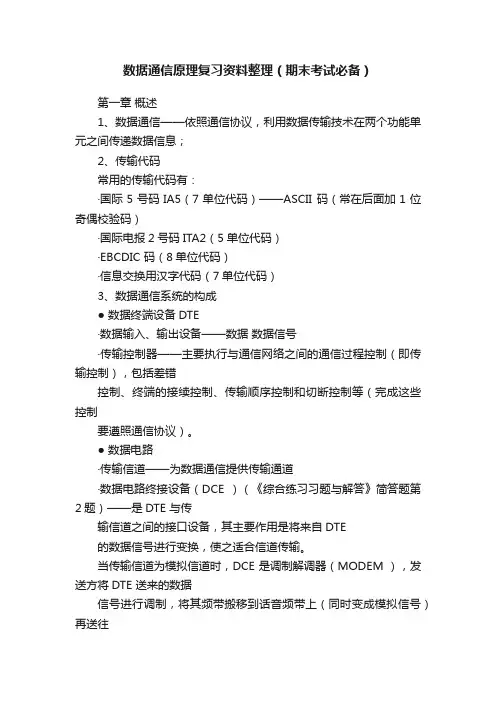

数据通信原理复习资料整理（期末考试必备）第一章概述1、数据通信——依照通信协议，利用数据传输技术在两个功能单元之间传递数据信息；2、传输代码常用的传输代码有：·国际5号码IA5（7单位代码）——ASCII 码（常在后面加1位奇偶校验码）·国际电报2号码ITA2（5单位代码）·EBCDIC 码（8单位代码）·信息交换用汉字代码（7单位代码）3、数据通信系统的构成● 数据终端设备DTE·数据输入、输出设备——数据数据信号·传输控制器——主要执行与通信网络之间的通信过程控制（即传输控制），包括差错控制、终端的接续控制、传输顺序控制和切断控制等（完成这些控制要遵照通信协议）。

● 数据电路·传输信道——为数据通信提供传输通道·数据电路终接设备（DCE ）（《综合练习习题与解答》简答题第2题）——是DTE 与传输信道之间的接口设备，其主要作用是将来自DTE的数据信号进行变换，使之适合信道传输。

当传输信道为模拟信道时，DCE 是调制解调器（MODEM ），发送方将DTE 送来的数据信号进行调制，将其频带搬移到话音频带上（同时变成模拟信号）再送往信道上传，收端进行相反的变换。

当传输信道是数字信道时，DCE 是数字接口适配器，其中包含数据服务单元与信道服务单元。

前者执行码型和电平转换、定时、信号再生和同步等功能；后者则执行信道均衡、信号整形等功能。

● 中央计算机系统主机——进行数据处理通信控制器（又称前置处理机）——用于管理与数据终端相连接的所有通信线路,其作用与传输控制器相同。

● 数据电路与数据链路的关系——数据链路由数据电路及两端的传输控制器组成。

● 只有建立了数据链路通信双方才能有效、可靠地进行数据通信。

4、信道类型物理实线同轴电缆双绞线电话网传输信道；数字数据传输信道；5、传输损耗传输衰减=网络的输入端功率-输出端功率；传输损耗：接收发送P P D lg 10=；信噪比：=??? ??噪声信号P lg 10P N S dB ；6、计算机通信网包含数据通信网；计算机通信网不等于计算机网络，前者明显地参与管理；7、数据传输方式● 并行传输与串行传输（按代码传输的顺序分）1、并行传输概念——并行传输指的是数据以成组的方式，在多条并行信道上同时进行传输。

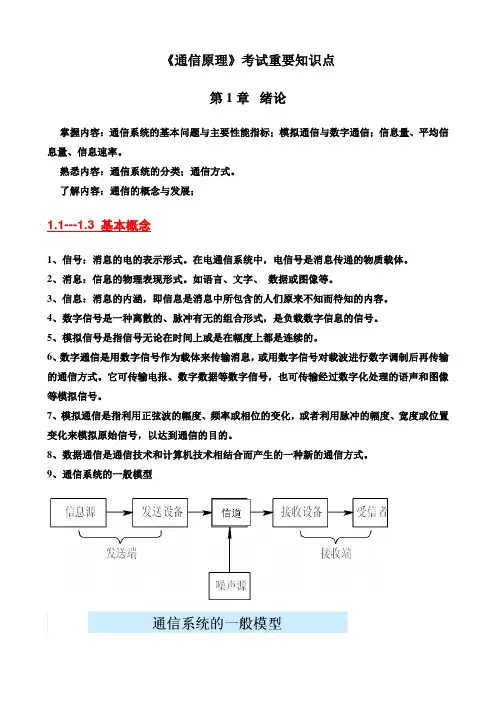

《通信原理》考试重要知识点第1章绪论掌握内容: 通信系统的基本问题与主要性能指标；模拟通信与数字通信；信息量、平均信息量、信息速率。

熟悉内容: 通信系统的分类；通信方式。

了解内容: 通信的概念与发展；1.1---1.3 基本概念1.信号: 消息的电的表示形式。

在电通信系统中, 电信号是消息传递的物质载体。

2.消息: 信息的物理表现形式。

如语言、文字、数据或图像等。

3、信息：消息的内涵, 即信息是消息中所包含的人们原来不知而待知的内容。

4、数字信号是一种离散的、脉冲有无的组合形式, 是负载数字信息的信号。

5.模拟信号是指信号无论在时间上或是在幅度上都是连续的。

6.数字通信是用数字信号作为载体来传输消息, 或用数字信号对载波进行数字调制后再传输的通信方式。

它可传输电报、数字数据等数字信号, 也可传输经过数字化处理的语声和图像等模拟信号。

7、模拟通信是指利用正弦波的幅度、频率或相位的变化, 或者利用脉冲的幅度、宽度或位置变化来模拟原始信号, 以达到通信的目的。

8、数据通信是通信技术和计算机技术相结合而产生的一种新的通信方式。

9、通信系统的一般模型10、按照信道中传输的是模拟信号还是数字信号, 可相应地把通信系统分为模拟通信系统和数字通信系统。

11.模拟通信系统是传输模拟信号的通信系统。

模拟信号具有频率很低的频谱分量, 一般不宜直接传输, 需要把基带信号变换成其频带适合在信道中传输的频带信号, 并可在接收端进行反变换。

完成这种变换和反变换作用的通常是调制器和解调器。

12、数字通信系统是传输数字信号的通信系统。

数字通信涉及的技术问题很多, 其中主要有信源编码/译码、信道编码/译码、数字调制/解调、数字复接、同步以及加密等。

13.数字信道模型14.通信系统的分类1 、按通信业务分类分为话务通信和非话务通信。

2.根据是否采用调制, 可将通信系统分为基带传输和频带（调制）传输。

3.按照信道中所传输的是模拟信号还是数字相应地把通信系统分成模拟通信系统和数字通信系统。

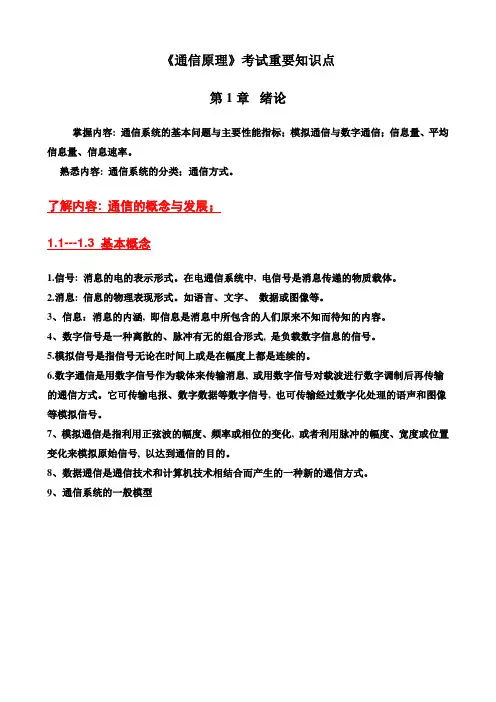

《通信原理》考试重要知识点第1章绪论掌握内容：通信系统的基本问题与主要性能指标；模拟通信与数字通信；信息量、平均信息量、信息速率。

熟悉内容：通信系统的分类；通信方式。

了解内容：通信的概念与发展；1.1---1.3 基本概念1、信号：消息的电的表示形式。

在电通信系统中，电信号是消息传递的物质载体。

2、消息：信息的物理表现形式。

如语言、文字、数据或图像等。

3、信息：消息的内涵，即信息是消息中所包含的人们原来不知而待知的内容。

4、数字信号是一种离散的、脉冲有无的组合形式，是负载数字信息的信号。

5、模拟信号是指信号无论在时间上或是在幅度上都是连续的。

6、数字通信是用数字信号作为载体来传输消息，或用数字信号对载波进行数字调制后再传输的通信方式。

它可传输电报、数字数据等数字信号，也可传输经过数字化处理的语声和图像等模拟信号。

7、模拟通信是指利用正弦波的幅度、频率或相位的变化，或者利用脉冲的幅度、宽度或位置变化来模拟原始信号，以达到通信的目的。

8、数据通信是通信技术和计算机技术相结合而产生的一种新的通信方式。

9、通信系统的一般模型10、按照信道中传输的是模拟信号还是数字信号，可相应地把通信系统分为模拟通信系统和数字通信系统。

11、模拟通信系统是传输模拟信号的通信系统。

模拟信号具有频率很低的频谱分量，一般不宜直接传输，需要把基带信号变换成其频带适合在信道中传输的频带信号，并可在接收端进行反变换。

完成这种变换和反变换作用的通常是调制器和解调器。

12、数字通信系统是传输数字信号的通信系统。

数字通信涉及的技术问题很多，其中主要有信源编码/译码、信道编码/译码、数字调制/解调、数字复接、同步以及加密等。

13、数字信道模型14、通信系统的分类1 、按通信业务分类分为话务通信和非话务通信。

2、根据是否采用调制，可将通信系统分为基带传输和频带（调制）传输。

3、按照信道中所传输的是模拟信号还是数字相应地把通信系统分成模拟通信系统和数字通信系统。

《数据数据通信原理》复习资料《数据通信原理》复习资料复习资料说明：1、复习资料主要讲解《数据通信原理》第二、三、四章的内容。

其它章节的考点，学员可以参照《综合练习习题与解答》中的习题进行复习，其中打“*”号的作业题为重点。

2、标有“ ”的内容为重点内容3、在复习资料中，部分知识点与《综合练习习题与解答》中的习题相对应。

请学员们在复习时要注意结合起来。

第二章概论第二节数据通信系统的构成一、数据通信系统的概念数据通信系统是通过数据电路将分布在远端的数据终端设备与计算机系统连接起来，实现数据传输、交换、存储和处理的系统。

二、数据通信系统的构成（参见教材P39图2-1） （要求能画出这个图）典型的数据通信系统主要由三部分构成：·数据终端设备·数据电路·中央计算机系统1、数据终端设备（DTE）·数据输入、输出设备——数据数据信号·传输控制器——主要执行与通信网络之间的通信过程控制（即传输控制），包括差错控制、终端的接续控制、传输顺序控制和切断控制等（完成这些控制要遵照通信协议）。

2、数据电路·传输信道——为数据通信提供传输通道·数据电路终接设备（DCE）（《综合练习习题与解答》简答题第2题）——是DTE与传输信道之间的接口设备，其主要作用是将来自DTE的数据信号进行变换，使之适合信道传输。

当传输信道为模拟信道时，DCE是调制解调器（MODEM），发送方将DTE送来的数据信号进行调制，将其频带搬移到话音频带上（同时变成模拟信号）再送往信道上传，收端进行相反的变换。

当传输信道是数字信道时，DCE是数字接口适配器，其中包含数据服务单元与信道服务单元。

前者执行码型和电平转换、定时、信号再生和同步等功能；后者则执行信道均衡、信号整形等功能。

3、中央计算机系统主机——进行数据处理通信控制器（又称前置处理机）——用于管理与数据端相连接的所有通信线路, 其作用与传输控制相同。

通信原理期末考试复习题及答案一、填空题1. 数字通信系统的有效性用 _衡量，可靠性用 _______ 衡量。

2. 模拟信号是指信号的参量可 _取值的信号，数字信号是指信号的参量可 _取值的 信号。

3. 广义平均随机过程的数学期望、方差与 _______ 无关，自相关函数只与 有关。

4. 一个均值为零方差为 2的窄带平稳高斯过程，其包络的一维分布服从 分布，相位的一维分布服从分布7.设调制信号为f (t )载波为「］乘器雪输岀，则抑制载波双边带调幅信号的时域表达式为1f (t)cos c t ，频域表达式为—［F( c ) F( c )］。

28•对最高频率为f H 的调制信号m (t )分别进行AM 、DSB SSB 调制，相应已调信号 的带宽分别为 2f H 、 2f H、 f H。

9. 设系统带宽为W ，则该系统无码间干扰时最高传码率为—波特。

10. PSK 是用码元载波的 ____ 来传输信息，DSP 是用前后码元载波的 _____ 来传输信 息，它可克服PSK 的相位模糊缺点。

11. 在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的 __________ ， 二是传输中叠加的 _______ 。

12. 非均匀量化的对数压缩特性采用折线近似时， A 律对数压缩特性采用 —折线 近似，律对数压缩特性采用—折线近似。

13. 通信系统的两个主要性能指标是 ______ 和 ______。

14. 时分复用中，将低次群合并成高次群的过程称为 _____ ;反之，将高次群分解为低 次群的过程称为 _____ 。

15. 设输入码元波形为s(t)，其持续时间0~T s ，其频谱函数为S(f)，若选择抽样时刻5.当无信号时，加性噪声是否存在?乘性噪声是否存在?6•信道容量是指： _______________ ，香农公式可表示为:e 2DPsK t)J 带通][—i 滤波器p 相乘器-c ______ d低通 “滤波器* 判决器抽样cos d b定时 脉冲1 ］码可f变换器」［输岀为t o = T s,则匹配滤波器的冲激响应可写为k sT s t ,相应传输函数为16. 为检测e个错码，要求最小码距d。

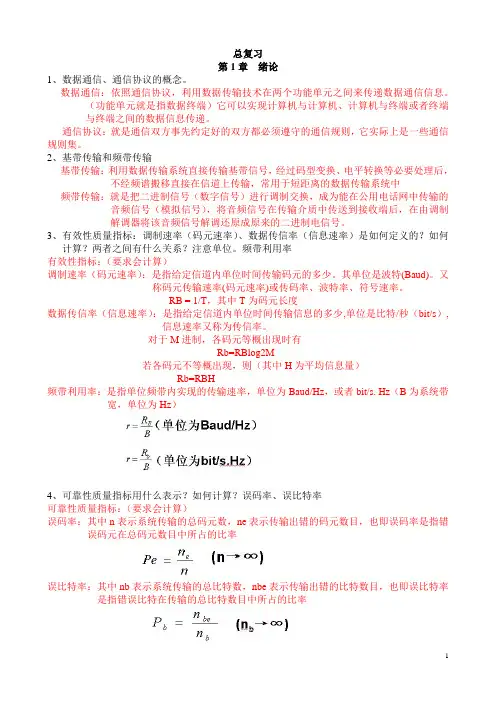

总复习第1章绪论1、数据通信、通信协议的概念。

数据通信：依照通信协议，利用数据传输技术在两个功能单元之间来传递数据通信信息。

（功能单元就是指数据终端）它可以实现计算机与计算机、计算机与终端或者终端与终端之间的数据信息传递。

通信协议：就是通信双方事先约定好的双方都必须遵守的通信规则，它实际上是一些通信规则集。

2、基带传输和频带传输基带传输：利用数据传输系统直接传输基带信号，经过码型变换、电平转换等必要处理后，不经频谱搬移直接在信道上传输，常用于短距离的数据传输系统中频带传输：就是把二进制信号（数字信号）进行调制交换，成为能在公用电话网中传输的音频信号（模拟信号），将音频信号在传输介质中传送到接收端后，在由调制解调器将该音频信号解调还原成原来的二进制电信号。

3、有效性质量指标：调制速率（码元速率）、数据传信率（信息速率）是如何定义的？如何计算？两者之间有什么关系？注意单位。

频带利用率有效性指标：（要求会计算）调制速率（码元速率）：是指给定信道内单位时间传输码元的多少。

其单位是波特(Baud)。

又称码元传输速率(码元速率)或传码率、波特率、符号速率。

RB = 1/T，其中T为码元长度数据传信率（信息速率）：是指给定信道内单位时间传输信息的多少,单位是比特/秒（bit/s）,信息速率又称为传信率。

对于M进制，各码元等概出现时有Rb=RBlog2M若各码元不等概出现，则（其中H为平均信息量）Rb=RBH频带利用率：是指单位频带内实现的传输速率，单位为Baud/Hz，或者bit/s. Hz（B为系统带宽，单位为Hz）4、可靠性质量指标用什么表示？如何计算？误码率、误比特率可靠性质量指标：（要求会计算）误码率：其中n表示系统传输的总码元数，ne表示传输出错的码元数目，也即误码率是指错误码元在总码元数目中所占的比率误比特率：其中nb表示系统传输的总比特数，nbe表示传输出错的比特数目，也即误比特率是指错误比特在传输的总比特数目中所占的比率5、课件例题、课本例题、习题课内容。

第一章 概述1、数据通信——依照通信协议，利用数据传输技术在两个功能单元之间传递数据信息；2、传输代码常用得传输代码有：·国际5号码IA5（7单位代码）——ASCII 码（常在后面加1位奇偶校验码）·国际电报2号码ITA2（5单位代码）·EBCDIC 码（8单位代码）·信息交换用汉字代码（7单位代码）3、数据通信系统得构成● 数据终端设备DTE·数据输入、输出设备——数据 数据信号·传输控制器——主要执行与通信网络之间得通信过程控制（即传输控制），包括差错控制、终端得接续控制、传输顺序控制与切断控制等（完成这些控制要遵照通信协议）。

● 数据电路·传输信道——为数据通信提供传输通道·数据电路终接设备（DCE ）（《综合练习习题与解答》简答题第2题）——就是DTE 与传输信道之间得接口设备，其主要作用就是将来自DTE 得数据信号进行变换，使之适合信道传输。

当传输信道为模拟信道时，DCE 就是调制解调器（MODEM ），发送方将DTE 送来得数据信号进行调制，将其频带搬移到话音频带上（同时变成模拟信号）再送往信道上传，收端进行相反得变换。

当传输信道就是数字信道时，DCE 就是数字接口适配器，其中包含数据服务单元与信道服务单元。

前者执行码型与电平转换、定时、信号再生与同步等功能；后者则执行信道均衡、信号整形等功能。

● 中央计算机系统主机——进行数据处理通信控制器（又称前置处理机）——用于管理与数据终端相连接得所有通信线路,其作用与传输控制器相同。

● 数据电路与数据链路得关系——数据链路由数据电路及两端得传输控制器组成。

● 只有建立了数据链路通信双方才能有效、可靠地进行数据通信。

4、信道类型物理实线⎩⎨⎧同轴电缆双绞线电话网传输信道；数字数据传输信道；5、传输损耗传输衰减=网络得输入端功率-输出端功率；传输损耗：接收发送P P D lg 10=；信噪比：⎪⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛噪声信号P lg 10P N S dB ； 6、计算机通信网包含数据通信网；计算机通信网不等于计算机网络，前者明显地参与管理；7、数据传输方式● 并行传输与串行传输（按代码传输得顺序分）1、并行传输概念——并行传输指得就是数据以成组得方式，在多条并行信道上同时进行传输。
