点、凸焊操作工艺规程编制:WA W 2008.02.25审核:批准:长春XX汽车零部件有限公司点、凸焊操作工艺规程一、人机安全事项1、工作前要穿戴好劳动保护用品,以免被飞溅灼伤及工件烫伤等。
操作时禁止将手及手臂放入上下电极间,以免压伤。
2、检查变压器接地线是否可靠接地,否则应找相关人员妥善处置。
3、先开气、水阀门,并检查水、气有无渗漏,然后再开主电源及控制箱阀门。
4、工作中应注意进水温度表,当进水温度大于30°C时应找相关人员处理。
5、工作结束后应先关主机及控制箱电源,隔3-5分钟后再关闭水、气阀门。
6、焊接现场附近15米禁止放置任何易燃易爆物品。
7、气动三联件及气缸等应严格按设备保养要求按时注油。
8、应及时排放过滤器中的水。
9、应保持焊接设备干燥清洁,操作者应按要求填写班前班后点检卡。
10、设备出现故障或报警应立即通知设备维修人员。
二、焊前检查1、按上款一的内容做好焊接前的各项安全检查。
2、当气路送气稳定后(大约送气6分钟以后),按工艺卡将气压调到工艺要求数值。
调压后应在焊机调试状态下试验两次压力,以确保在要求数值范围内。
3、按工艺卡要求将焊接参数调整到需要数值,此参数对应的程序号没有特殊原因不得更改。
对于外接移动控制盒的焊机应按工艺卡要求将参数调整到相应程序号码。
共4页第1页4、按焊接工艺卡要求,检查待焊工件、螺母、螺钉等图号是否符合及是否有检验合格证。
5、检查焊接工装定位及夹紧装置是否可靠,有无松动或其它异常,有问题及时通知技术部门。
6、检查上电极行程是否合适,必须保证与下电极充分压紧避免打火。
7、检查上、下电极杆是否可靠拧紧,避免焊接时工件打火。
8、螺母、螺钉焊接前应在焊机调整位置下试压,查看其各凸点压痕是否均匀一致。
9、对于凸焊螺母无孔上电极,试压时禁止用定位销做为上电极的支撑,以防将定位销压坏,应在定位销中放入螺母。
10、电极检查1)检查上、下电极端面形状、尺寸是否符合适。
凸焊工艺规范1 范围本规范规定了公司常用标准件凸焊工艺技术要求。
本规范适用于公司规划和设计部门对凸焊工艺的审查。
2 规范性引用文件无3术语3.1 凸焊凸焊是在焊接件的接合面上预先加工出一个或多个凸点,使其与另一焊接件表面相接触,加压并通电加热,凸点压溃后,使这些接触点形成焊点的电阻焊方法1)。
凸焊的位置精度取决于定位销与被焊接对象之间的配合精度,奇瑞公司的凸焊理论定位偏差最大为:(螺母)0.2mm(螺栓)0.25mm。
——————————《焊接工程师手册》 陈祝年 机械工业出版社 2002.1 第四章 凸焊工艺3.2凸焊设备81.上电极臂 4.下电极夹持器 7.定位销2)2.下电极臂 5.上电极8.凸焊标准件 3.上电极夹持器 6.下电极 9.钣金件图1 螺栓凸焊螺母凸焊图3图2 图4 4内容 4.1 螺母凸焊4.1.1 凸焊电极需要的空间螺母凸焊面必须为平面。
图1螺母凸焊下电极直径大小有Φ32、Φ35、Φ38、Φ42,常用为Φ32;上电极直径有Φ16、Φ20、Φ27,M5常用为Φ16,M6、M8常用为Φ20。
所以普通螺母的下电极至少要预留Φ32的圆平面。
保险带安装螺母(如图2)上电极与下电极直径相同,有Φ38、Φ42两种。
所以对于安全带螺母上下电极需要至少预留Φ38的圆平面。
4.1.2 凸焊定位底孔为降低凸焊电极制造成本,凸焊螺母底孔统一定为(M+1)mm,其中M为焊接螺母的公称直径(螺纹大径)。
英制螺母螺纹大径加1后取整。
如:7/16螺母(QR366716),螺纹大径约Φ11.1125mm,其螺母底孔直径为Φ12mm。
4.2 螺栓凸焊螺栓凸焊有两种形式,一种为承面凸焊,钣件对应位置开孔(如图1,3);另一种为端面凸焊,钣件位置无孔(如图4),目前奇瑞公司基本为承面凸焊。
4.2.1 凸焊电极需要的空间螺栓凸焊面必须为平面。
图3 螺栓凸焊下电极直径大小有Φ25、Φ32,上电极大小有Φ16、Φ20;M5、M6下电极常用深度为30mm,M8下电极常用深度为38mm。
螺母凸焊工艺设计规范2014-12-30发布 2015-1-1实施xxxxxxxxx发布1.范围本标准规定了本公司螺母凸焊焊接参数、定位孔尺寸及其公差等技术要求。
本标准适用于xxxxxxxx公司零部件及总成螺母凸焊工艺设计。
2.规范性引用文件下列文件对于本文件的应用是必不可少的,凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 19867.5 《电阻焊焊焊接工艺规程》HB/T5420-1989 《电阻焊电极与辅助装置用铜及铜合金》GB/T 5213-2008 《冷轧低碳钢板及钢带》GB/T 13680-1992 《焊接方螺母》HB 5363-1999 《焊接工艺质量控制》3.凸焊设备3.1唐山松下生产的YS-500R型电阻焊机4.对焊件的要求4.1焊件母材选用DC01、20钢、Q235等焊接性良好的低碳钢;4.2母材规格选用料厚3.0mm以下冷轧钢板;4.3凸焊螺母符合GB/T 13680规定,表面不做任何处理切验收合格;4.4在焊接状态下,焊件与焊机不得干涉或无法焊接。
焊件工艺要求见附表1焊件结构示意图附表1 焊件工艺要求4.6焊件凸焊螺母底孔可选用1.009.1+Φ和1.005.10+Φ两种规格,推荐选用1.005.10+Φ;4.7最大尺寸超过1.5m 且刚性差的工件不建议采用凸焊; 4.8焊件质量超过10Kg ,不建议采用凸焊。
5.凸焊电极、电极帽5.1电极、电极帽材料选用2类电极材料。
见附表25.2电极、电极帽端面平整无毛刺,电极工作部分尺寸应方便地到达焊接处和电极充分冷却,以及电极能可靠地安装于焊机上,并卸装方便。
6.凸焊参数规范:主要凸焊参数见附表3附表3 低碳钢板的凸焊参考规范7.焊接质量7.1外观质量:螺母螺纹孔无焊渣、螺母表面无压痕、变形等缺陷;7.2焊接方螺母与母材焊接的破坏力矩应100%≥70N·m;7.3螺纹尺寸:M8-6H螺纹100%通规通;7.4其余应符合HB 5363-1999焊接工艺质量控制。

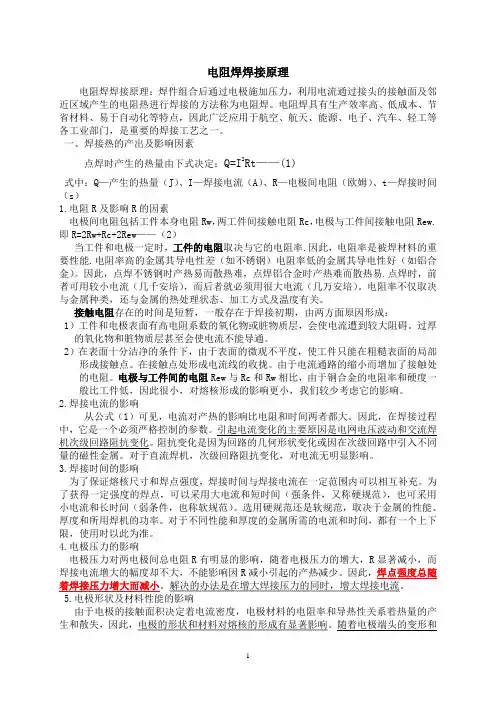

电阻焊焊接原理电阻焊焊接原理:焊件组合后通过电极施加压力,利用电流通过接头的接触面及邻近区域产生的电阻热进行焊接的方法称为电阻焊。
电阻焊具有生产效率高、低成本、节省材料、易于自动化等特点,因此广泛应用于航空、航天、能源、电子、汽车、轻工等各工业部门,是重要的焊接工艺之一。
一、焊接热的产出及影响因素点焊时产生的热量由下式决定:Q=I2Rt——(1)式中:Q—产生的热量(J)、I—焊接电流(A)、R—电极间电阻(欧姆)、t—焊接时间(s)1.电阻R及影响R的因素电极间电阻包括工件本身电阻Rw,两工件间接触电阻Rc,电极与工件间接触电阻Rew.即R=2Rw+Rc+2Rew——(2)当工件和电极一定时,工件的电阻取决与它的电阻率.因此,电阻率是被焊材料的重要性能.电阻率高的金属其导电性差(如不锈钢)电阻率低的金属其导电性好(如铝合金)。
因此,点焊不锈钢时产热易而散热难,点焊铝合金时产热难而散热易.点焊时,前者可用较小电流(几千安培),而后者就必须用很大电流(几万安培)。
电阻率不仅取决与金属种类,还与金属的热处理状态、加工方式及温度有关。
接触电阻存在的时间是短暂,一般存在于焊接初期,由两方面原因形成:1)工件和电极表面有高电阻系数的氧化物或脏物质层,会使电流遭到较大阻碍。
过厚的氧化物和脏物质层甚至会使电流不能导通。
2)在表面十分洁净的条件下,由于表面的微观不平度,使工件只能在粗糙表面的局部形成接触点。
在接触点处形成电流线的收拢。
由于电流通路的缩小而增加了接触处的电阻。
电极与工件间的电阻Rew与Rc和Rw相比,由于铜合金的电阻率和硬度一般比工件低,因此很小,对熔核形成的影响更小,我们较少考虑它的影响。
2.焊接电流的影响从公式(1)可见,电流对产热的影响比电阻和时间两者都大。
因此,在焊接过程中,它是一个必须严格控制的参数。
引起电流变化的主要原因是电网电压波动和交流焊机次级回路阻抗变化。
阻抗变化是因为回路的几何形状变化或因在次级回路中引入不同量的磁性金属。
电阻点焊、凸焊工艺设计规范2014-12-30发布 2015-1-1实施xxxxxxxxxxxx公司发布前言1.范围本标准规定了本公司螺母凸焊、板件点焊设备要求、工艺参数设计及焊接质量检验规范等。
2.规范性引用文件下列文件对于本文件的应用是必不可少的,凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 19867.5 《电阻焊焊焊接工艺规程》HB/T5420-1989 《电阻焊电极与辅助装置用铜及铜合金》HB 5282-84 《结构钢和不锈钢电阻点焊和缝焊质量检验》QJ 1289-95 《结构钢、不锈钢电阻点、缝焊技术条件》QJ 1290-87 《结构钢、不锈钢电阻点、缝焊工艺》JB/T 3158-1999 《电阻点焊直电极》JB/T 3948-1999 《电阻点焊电极帽》JB/T 6043-92 《金属电阻焊接头缺陷分类》JB/T 7598-2008 《电阻焊电极用铜-铬-锆合金》3.焊接设备电阻点焊、凸焊使用的设备是电阻焊机,电阻焊机(resistance welding machine)是将被焊工件压紧于两电极之间,并施以电流,利用电流流经工件接触面及邻近区域产生的电阻热效应将其加热到熔化或塑性状态,使焊件形成金属结合的一种机器。
目前我公司电阻焊机为两台唐山松下生产的YR-500S型单项交流电阻焊机(焊机额定规格及结构形式见图3-1、图3-2、图3-3)。
图3-1 焊机各部名称与外形尺寸图3-2 焊机额定规格图3-3 焊机实物图3.1设备选购时应充分考虑以下八点:3.1.1额定电源电压、电网频率、一次电流、焊接电流、短路电流、连续焊接电流和额定功率时焊接变压器的级数;3.1.2最大、最小及额定电极压力;3.1.3额定最大、最下臂伸和臂间开度;3.1.4短路时的最大功率及最大允许功率,额定级数下的短路功率因数;3.1.5适用的焊件材料、厚度和断面尺寸;3.1.6额定负载持续率;3.1.7焊机重量、焊机生产率、可靠性指标、寿命及噪声;3.1.8焊机的各种控制功能。
凸焊工艺规范1 范围本规范规定了公司常用标准件凸焊工艺技术要求。
本规范适用于公司规划和设计部门对凸焊工艺的审查。
2 规范性引用文件无3术语3.1 凸焊凸焊是在焊接件的接合面上预先加工出一个或多个凸点,使其与另一焊接件表面相接触,加压并通电加热,凸点压溃后,使这些接触点形成焊点的电阻焊方法1)。
凸焊的位置精度取决于定位销与被焊接对象之间的配合精度,奇瑞公司的凸焊理论定位偏差最大为:(螺母)0.2mm(螺栓)0.25mm。
——————————《焊接工程师手册》 陈祝年 机械工业出版社 2002.1 第四章 凸焊工艺3.2凸焊设备81.上电极臂 4.下电极夹持器 7.定位销2)2.下电极臂 5.上电极8.凸焊标准件 3.上电极夹持器 6.下电极 9.钣金件图1 螺栓凸焊螺母凸焊图3图2 图4 4内容 4.1 螺母凸焊4.1.1 凸焊电极需要的空间螺母凸焊面必须为平面。
图1螺母凸焊下电极直径大小有Φ32、Φ35、Φ38、Φ42,常用为Φ32;上电极直径有Φ16、Φ20、Φ27,M5常用为Φ16,M6、M8常用为Φ20。
所以普通螺母的下电极至少要预留Φ32的圆平面。
保险带安装螺母(如图2)上电极与下电极直径相同,有Φ38、Φ42两种。
所以对于安全带螺母上下电极需要至少预留Φ38的圆平面。
4.1.2 凸焊定位底孔为降低凸焊电极制造成本,凸焊螺母底孔统一定为(M+1)mm,其中M为焊接螺母的公称直径(螺纹大径)。
英制螺母螺纹大径加1后取整。
如:7/16螺母(QR366716),螺纹大径约Φ11.1125mm,其螺母底孔直径为Φ12mm。
4.2 螺栓凸焊螺栓凸焊有两种形式,一种为承面凸焊,钣件对应位置开孔(如图1,3);另一种为端面凸焊,钣件位置无孔(如图4),目前奇瑞公司基本为承面凸焊。
4.2.1 凸焊电极需要的空间螺栓凸焊面必须为平面。
图3 螺栓凸焊下电极直径大小有Φ25、Φ32,上电极大小有Φ16、Φ20;M5、M6下电极常用深度为30mm,M8下电极常用深度为38mm。
凸焊螺母焊接技术要求一、引言凸焊螺母焊接技术是一种常用的连接方法,广泛应用于机械制造、汽车制造等领域。
本文将介绍该焊接技术的要求和注意事项。
二、焊接工艺要求1.焊接设备选择:使用适当的焊接设备,确保焊接电流和电压稳定,以保证焊接质量。
2.准备工作:确保焊接部位干净、无油污和氧化物,并使用合适的清洁剂进行清洗。
3.材料准备:选用合适的焊接材料,如焊丝、焊剂等,保证其质量符合标准要求。
4.焊接位置:调整焊接位置,确保焊接质量和操作的便捷性。
三、焊接过程要求1.焊接温度控制:控制焊接温度,避免过高或过低导致焊接质量下降。
2.焊接时间控制:控制焊接时间,确保焊接达到预期结果。
3.焊接压力控制:控制焊接压力大小,使凸焊螺母与焊接基材紧密连接。
4.焊接速度控制:控制焊接速度,避免焊接过快或过慢导致焊接质量不理想。
四、焊接质量要求1.焊接强度:焊接后的凸焊螺母与焊接基材之间的连接强度应满足相关标准要求。
2.焊接外观:焊缝应平整、均匀,无裂纹、孔洞等缺陷。
3.焊接密封性:焊接后的螺母应具有良好的密封性,防止液体或气体泄漏。
4.焊接稳定性:焊接后的连接应具有稳定的性能,能承受一定的载荷和振动。
五、焊接安全注意事项1.焊接环境:进行焊接时应保持通风良好,防止有害气体对焊工造成伤害。
2.焊接防护:焊工应佩戴防护眼镜、手套等个人防护用品,确保自身安全。
3.焊接设备维护:定期对焊接设备进行维护和保养,确保其正常工作。
六、总结凸焊螺母焊接技术要求对焊接设备、材料、工艺和质量等方面提出了具体要求。
遵循这些要求并注意焊接安全,可以保证焊接质量和连接的可靠性。
在实际操作中,务必严格按照要求进行操作,提高焊接技术水平,确保产品品质和工作安全。
