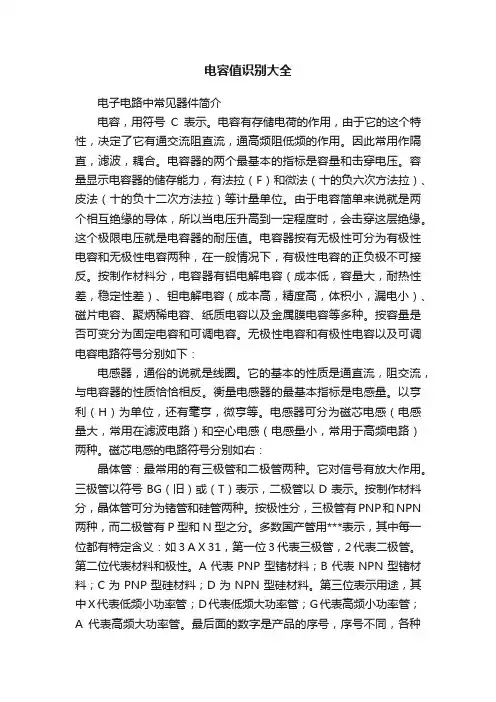

电容值识别
电容器的单位以F，uF,mF,nF,pF表示。
它们之间的关系是：1F=1000mF=1000000uF，1F=1000nF=1000000pF。
国际电工委员会规定表示法为：m代表1/1000，u代表1/1000000，n代表1/1000000000，p代表1/1000000000000。
一电容器容量表示法：用二位数字表示有效数字，再用一个字母表示数值的量级。
如：1p2表示1.2pF,220n 表示0.22uF，3u3表示3.3uF,2m2表示2200uF。
另一种表示法，是用三位数字表示电容量，最后用一个字母表示误差。
三位数字中的前两位表示有效值，第三位表示10的n次方，n一般为1—8。
特殊情况是：当n=9时，不表示10的9次方，而表示为10的-1次方。
例如："102"表示10*100=1000pF"223"表示22*1000=22000pF=0.022uF"474"表示47*10000=0.47uF"159"表示15*0.1=1.5pF二电容器误差表示法：有效数字后面的字母表示误差值，由于制造电容的材料不同，误差范围也不相同，有的误差甚大。
误差值与字母的对应关系如下表所示：国外电容器容量误差与字母代号对照表字母D F G J K M N P S Z误差%±0.5±1±2±5±10±20±30(+100,-20)(+50,-20)(+80,-20)例如：102K，表示该电容容量为1000pF(±10%)。
三电容器耐压表示法：电容器耐压的标注也有两种常见方法，一种是把耐压值直接印在电容器上，另一种是采用一个数字和一个字母组合而成。
数字表示10的幂指数，字母表示数值，单位是V（伏）。
字母A B C D E F G H J K Z耐压值 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.38.09.0例如：1J代表 6.3*10=63V2F代表 3.15*100=315V3A代表 1.0*1000=1000V1K代表8.0*10=80V数字最大为4，如4Z代表90000V。
电感电容电阻解读
电感电容电阻解读
电感
电感是一种电子零部件，也叫做线圈或变压器。
它由一种可以由电流绕过的导线组成，该导线可以产生一个磁场。
当一个负载或电源连接到电感中时，它将产生一个反应磁场，从而影响电流的传输。
因此，它可以用来控制电源的输出电流，以及电源的稳定性。
电感常用于电源的调节，如电灯。
它也可以用于过滤器，以过滤掉线路中的干扰，保护电子设备的正常运行。
此外，它也可以用于电磁兼容测试，以测量设备如何容忍不同的电磁环境，以及如何与这些环境中的其他设备共存。
电感的几种基本参数可以用来表示电感的性能，这些参数包括电感的容量（也称为磁通），电阻值，以及其他参数，如电感的损耗。
它们可以用来判断电感是否满足应用要求，从而决定它们可以用于哪种应用。
电容
电容是一种电子零部件，由两个电极之间的绝缘介质组成。
当它连接到一个电源或负载时，它可以用来存储能量。
它的工作原理是，当电源供电时，它会吸收电荷，形成一个电压；当电源断电时，它就会释放能量，形成一个电流。
(整理)电容电感电阻标称值
本节首先介绍常用的E 系列标称方法，然后介绍电阻、电容器、电感器、二极管的分类、性能和识别方法，以及简单的实用电路。
一、E 系列标称方法厂家生产的电阻器，并不是包含任何阻值，就像人民币，只有1、2、5三种规格一样。
电阻器、电容器标称值系列通常采用E 系列。
E 系列是一种由几何级数构成的数列。
源自Electricity 的第一个字母，它是以6√10 ＝1.5 、12√10＝1.2 、24√10＝1.1 为公比的几何级数，分别称为E6系列、E12系列和E24系列。
E6系列适用于允差±20%的电阻、电容器数值，E12系列适用于允差±10%的电阻、电容器数值，E24系列适用于允差±5%的电阻和电容器数值。
图1.6.1给出了E 系列标称值选取的示意图。
可以看出，E24系列是在大于等于1，小于10的范围内，按照几何级数，确定了24个值。
E12系列则是在相同的范围内，确定了12个值。
E6系列则是在相同的范围内，确定了6个值。
这种选取方法，一方面保证了厂家在生产时，仅需要提供有限的种类，另一方面，也可以满足绝大多数用户的需求。
比如，E24系列中，电阻值允差为±5％，则4.7和5.1之间，如图所示，不存在空白区域，也就是说，尽管仅提供4.7、5.1Ω，47、51Ω，470、510Ω等阻值，用户仍然可以通过电阻筛选，选择出自己需要的阻值。
表1.6.1给出了E 系列标称值。
表1.6.1 E 系列标称值目前，电阻器一般采用E24系列，电容器则采用E12系列或者E6系列。
有些电位器也采用E 系列，但是，目前见到的电位器，多数采用1、2、5系列，也就是说，其标称值分别是1k 、2k 、5k ，10k 、20k 、50k ，100k 、200k 、500k 等。
二、电阻器E6 图1.6.1 E 系列标称值选取示意图E12 E241．常用电阻器分类碳膜电阻器：阻值稳定性高，受电压和频率影响小，具有负的电阻温度系数，但是其特性不如金属膜电阻器，现在使用不多。
电阻、电容、电感和变压器的识别与检测
电感的电感量与品质因数
电感量：表示电感元件储存磁场的能力，单位是亨 利（H）
品质因数：表示电感元件的效率，是电感元件在特 定频率下的无功功率与有功功率之比
电感的检测方法
外观检查：观察电感的外观，是否有损坏或异常情况。 电阻测量：使用万用表测量电感的电阻值，以判断其是否正常。 感量测试：使用专门的电感测试仪测量电感的感量、品质因数等参数。 匝间短路测试：检查电感的匝间是否短路，以确保电感正常工作。
电阻的阻值与精度
标称阻值：电阻上标注的数值，用于表示电阻的阻值 允许误差：实际阻值与标称阻值的偏差范围 精度等级：表示电阻阻值精度的等级，常见的有±5%、±10%、±20%等 温度系数：电阻值随温度变化的程度，是评估电阻性能的重要指标
电阻的检测方法
直接测量法：使用万用表直接测量电阻阻值
间接测量法：通过测量电路中电流和电压，利用欧姆定律计算电阻阻值
电容的容量与耐压
容量：表示电容器 储存电荷的能力， 通常以法拉（F）为 单位
耐压：表示电容器 能够承受的最大电 压，是电容器安全 运行的重要参数
容量与耐压的标识方 法：在电容器上通常 会标有容量和耐压值 ，这些数值对于选择 合适的电容器非常重 要
检测方法：通过使用万 用表等工具，可以测量 电容器的容量和耐压， 以确保其正常工作
漏电流过大：电容器的漏电流 超过允许值
绝缘电阻低：电容器绝缘性能 下降，导致电阻值降低
损耗过大：电容器在电路中有 较大的能量损耗
电感的识别与检 测
电感的标识与单位
标识：电感器通常用字母L表示，后面跟着数字或字母表示序号或种类。 单位：电感的国际单位是亨利（Henry），常用的单位还有毫亨（mH）和微亨（uH）。
电感的常见问题
电阻、电容、电感数值表示方法
3．数字倍率法：与色环法类似，一般用三位或四位数字表示元件的标称值。多用于贴片电阻阻值、电容 容量值的表示。在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数 为倍率 10^n 的 n(即在前两位数后加 0 的个数），单位为 Ω。例如标志为 222 的电阻器，其阻值为 2200Ω 即 2.2kΩ；标志是 105 的电阻器阻值为１ＭΩ。需要注意的是要将这种标志法与传统方法区别开来：如标 志为 220 的电阻器其电阻值为 22Ω，只有标志为 221 的电阻器其阻值才为 220Ω。标志是 0 或 000 的电 阻器，实际是跳线，阻值为 0Ω。
红 2 记住红孩儿（红排 2）这个谐音就行了。
橙 3 记住×3（乘 3，橙 3）这个谐音就行了。
黄 4 记住黄色（黄 4）这个谐音就行了。
绿5
蓝 6 记住拦路（蓝 6）这个谐音就行了。
紫 7 记住妻子（7 紫）这个谐音就行了。
灰 8 记住会吧（灰 8）这个谐音就行了。
白 9 记住白酒（白 9）这个谐音就行了。

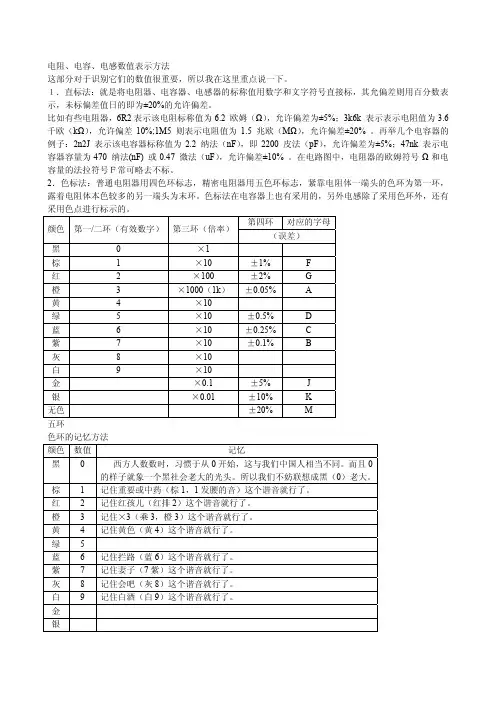

电阻、电容、电感数值表示方法
这部分对于识别它们的数值很重要，所以我在这里重点说一下。
１．直标法：就是将电阻器、电容器、电感器的标称值用数字和文字符号直接标，其允偏差则用百分数表
示，未标偏差值日的即为±20%的允许偏差。 比如有些电阻器，6R2 表示该电阻标称值为 6.2 欧姆（Ω），允许偏差为±5%；3k6k 表示表示电阻值为 3.6 千欧（kΩ），允许偏差 10%;1M5 则表示电阻值为 1.5 兆欧（MΩ），允许偏差±20% 。再举几个电容器的
6
×10
±0.25%
C
紫
7
×10
±0.1%
B
灰
电阻、电容、电感数值表示方法
第四环对应的字母颜色第一二环有效数字第三环倍率误差101100210001k005100510025100101500110无色20五环色环的记忆方法颜色数值记忆西方人数数时习惯于从0开始这与我们中国人相当不同
电阻、电容、电感数值表示方法
这部分对于识别它们的数值很重要，所以我在这里重点说一下。
１．直标法：就是将电阻器、电容器、电感器的标称值用数字和文字符号直接标，其允偏差则用百分数表
40 25.5
01 10.0
41 26.1
02 10.2
42 26.7
03 10.5
43 27.4
04 10.7
44 28.0
05 11.0
45 28.7
06 11.3
46 29.4
07 11.5
47 30.1
08 11.8
48 30.9
09 12.1
10 12.4
11 12.7
12 13.0
13 13.3
14 13.7
15 14.0
16 14.3
17 14.7
18 15.0
19 15.4
20 15.8
21 16.2
22 16.5
23 16.9
24 17.4
25 17.8
26 18.2
27 18.7
28 19.1
29 19.6
30 20.0
31 20.5
32 21.0
33 21.5
34 22.1
35 22.6
紫 7 记住妻子（7 紫）这个谐音就行了。
灰 8 记住会吧（灰 8）这个谐音就行了。
白 9 记住白酒（白 9）这个谐音就行了。
金
银
国家标准规定了电阻的阻值按其精度分为两大系列：精度为 5%的 E-24 系列，系列为 1%的 E-96。代
电阻、电容、电感数值表示方法
这部分对于识别它们的数值很重要，所以我在这里重点说一下。
１．直标法：就是将电阻器、电容器、电感器的标称值用数字和文字符号直接标，其允偏差则用百分数表
40 25.5
01 10.0
41 26.1
02 10.2
42 26.7
03 10.5
43 27.4
04 10.7
44 28.0
05 11.0
45 28.7
06 11.3
46 29.4
07 11.5
47 30.1
08 11.8
48 30.9
09 12.1
10 12.4
11 12.7
12 13.0
13 13.3
14 13.7
15 14.0
16 14.3
17 14.7
18 15.0
19 15.4
20 15.8
21 16.2
22 16.5
23 16.9
24 17.4
25 17.8
26 18.2
27 18.7
28 19.1
29 19.6
30 20.0
31 20.5
32 21.0
33 21.5
34 22.1
35 22.6
紫 7 记住妻子（7 紫）这个谐音就行了。
灰 8 记住会吧（灰 8）这个谐音就行了。
白 9 记住白酒（白 9）这个谐音就行了。
金
银
国家标准规定了电阻的阻值按其精度分为两大系列：精度为 5%的 E-24 系列，系列为 1%的 E-96。代
电阻、电容、电感的识别与检测
电阻、电容、电感的识别与检测1.能掌握电阻的基础知识，学会电阻识别与检测的方法。
2.能掌握电容的充放电的相关知识，学会电容识别与检测的方法。
3.能掌握电感的相关知识，学会电感识别与检测的方法。
在我们现在的生活中，电子元器件几乎无所不在，家用电器、电脑、手机等各种现代化的智能设备都能看到它们的影子。
电子元器件是元件和器件的总称。
电子元件是指在工厂生产加工时不改变分子成分的成品。
例如电阻器、电容器、电感器等，因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。
电子器件是指在工厂生产加工时改变了分子结构的成品。
例如晶体管、电子管、集成电路等，因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。
一、电阻的基础知识1.电阻的定义电阻器(R)简称“电阻”，它是家用电器以及其它电子设备中应用十分广泛的元件。
电阻器利用它自身消耗电能的特性，在家用电器电路中起降压、分压、限流、向各种电子元件提供必要的工作条件(电压或电流)等几种功能。
2.电阻的命名方法3.电阻的识读色环法是用色环或色点来表示电阻器的标称阻值、允许误差。
色环有四道环(普通电阻)和五道环(精密电阻)两种，如图所示。
图1－1 色环识读方法直标法是指在一些体积较大的电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。
例如：图1－2 电阻直标法可以读出大小：510Ω ±5%通过电阻的命名方法还可以知道：R－电阻的总称 X－材料为线绕G－表示大功率 6－表示序号4.常见电阻的分类常见的电阻外形如图1-3所示。
炭膜电阻金属膜电阻（RJ）绕线电阻（RX）贴片电阻碳膜电位器光敏电阻热敏电阻图1－3 电阻的分类5.万用表测量电阻第一步选档位把指针打到如图所示的档位（欧姆档Ω）这是测量电阻用的档位。
第二步识刻度电流和电压的读数的起始位置0在左边，而电阻档的起始位置0在右边找到电阻的读数表盘线，读数就是从这里读。
电阻,电容,电感的读数方法
电阻的读数颜色黑棕红橙黄绿蓝紫灰白数字0 1 2 3 4 5 6 7 8 9有5色环和4色环之分。
不管哪种色环最后一位为误差位：一般颜色为金，银，棕，红。
（金银必为误差位）倒数第二位为精度位。
即10的几次方。
前2到3位为数值位5色环的：（百位+十位+个位）*10n4色环的：（十位+个位）*10n对于第一色环的鉴定：1.一般误差环离其他环较远2.第一环离内部端部较近。
一、电阻的数值系列电子元件中的电阻，其数值按其容许误差大小可分为很多系列。
每个系列可将同一数量级的各种数值的电阻值，用少数几个数来表示，这很便于生产和使用。
E系列中容许误差为士20％的E6，有1、1.5、2.2、3.3、4.7、6.8六个数；E12的容差为士10％，有12个数；E24容差为士5％，有24个数。
均见表1所示。
表（一）E6 E12 E24 E6 E12 E24 1.0 1.0 1.01.13.3 3.3 3.33.61.2 1.21.33.9 3.94.31.5 1.5 1.51.64.7 4.7 4.75.11.8 1.82.05.6 5.66.22.2 2.2 2.22.46.8 6.8 6.87.52.7 2.73.08.2 8.29.1同一系列相邻两个数的比值基本相等。
E6的比值约1.5。
E12的比值约为1.2。
E24的比值约为1.1等。
系列中相邻数的正负偏差所涵盖的范围是衔接的或稍有重叠。
例如E6系列中2.2的负偏差最大为2.2x（1-20％）-1.7，1.5的正偏差最大为 1.5X（1＋20％）-1.8，稍有重叠；2.2的正偏差最大为2.2x（1+20％）-2.64，3.3的负偏差最大为3.3 X（1-20％）-2.64，正好衔接。
每个系列同一数量级的电阻，可用少数几个数来表示。
例如E6系列对千欧级的电阻只用lk、1.5k、 2.2k、3.3k、4.7k、6.8k 就可将0.8k到8k的电阻值表示出来。
生产时只需将千欧级电阻分为六档，分别注出电阻值，它给生产带来很大方便。
单兵电台实验中电容电感的识别

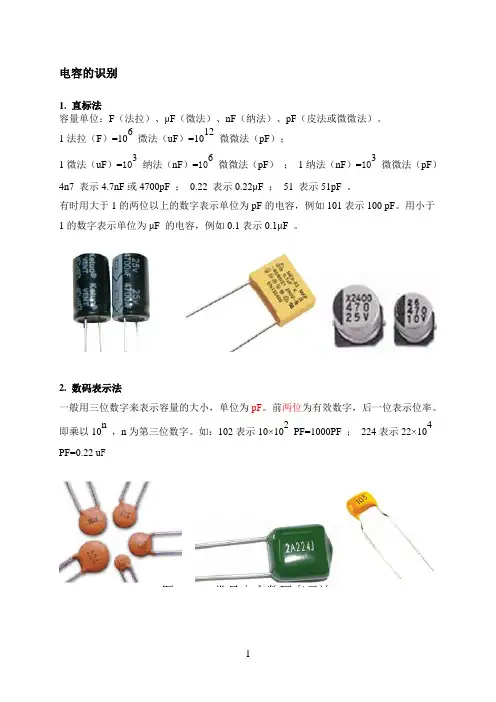

电容的识别
1. 直标法
容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。
1法拉（F）=106
微法（uF）=10
12
微微法（pF）；
1微法（uF）=103
纳法（nF）=10
6
微微法（pF）；1纳法（nF）=10
3
微微法（pF）
4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。
有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。
用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。
2. 数码表示法
一般用三位数字来表示容量的大小，单位为pF。
前两位为有效数字，后一位表示位率。
即乘以10n
，n为第三位数字。
如：102表示10×10
2
PF=1000PF ；224表示22×10
4
PF=0.22 u F
极性电容识别
通孔式有极性电容引线较长的为正极，若引线无法判别则根据标记判别，铝电解电容标记负号一边的引线为负极，钽电解电容正极引线有标记。
可调电容
电感的识别
小型固定电感线圈
实验中使用的10uH电感即为此类电感。
空芯线圈电感。

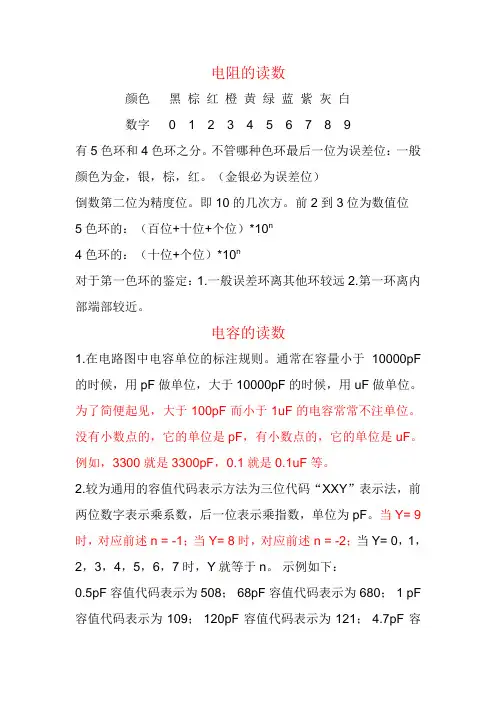

电阻,电容,电感的读数方法
电阻的读数颜色黑棕红橙黄绿蓝紫灰白数字0 1 2 3 4 5 6 7 8 9有5色环和4色环之分。
不管哪种色环最后一位为误差位：一般颜色为金，银，棕，红。
（金银必为误差位）倒数第二位为精度位。
即10的几次方。
前2到3位为数值位5色环的：（百位+十位+个位）*10n4色环的：（十位+个位）*10n对于第一色环的鉴定：1.一般误差环离其他环较远2.第一环离内部端部较近。
电容的读数1.在电路图中电容单位的标注规则。
通常在容量小于10000pF 的时候，用pF做单位，大于10000pF的时候，用uF做单位。
为了简便起见，大于100pF而小于1uF的电容常常不注单位。
没有小数点的，它的单位是pF，有小数点的，它的单位是uF。
例如，3300就是3300pF，0.1就是0.1uF等。
2.较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。
当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。
示例如下：0.5pF容值代码表示为508； 68pF容值代码表示为680； 1 pF 容值代码表示为109； 120pF容值代码表示为121； 4.7pF容值代码表示为479； 2200pF容值代码表示为222；带色环的电容及电感的读法电感和电容是没有误差这一环色环的。
其识别方法如下：电感的单位是UH（微亨）；电容的单位是PF（皮法或微微法）。
从元件左边最靠近引脚的一环数起，第一；二环色环表示数值大小，第三环色环表示数值的倍数。
例如：电感元件上的三环色环颜色为1）棕；2）红；3）黑；其大小应为120UH（微亨），电容元件上的三环色环颜色为1）棕；2）红；3）黑；其大小应120PH （皮法或微微法）。
其它的色环元件如此类推。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
字号：大中小
《电容识别》
上图举出了一些例子。
其中，电解电容有正负之分，其他都没有。
电容的容量单位为：法（F）、微法（uf），皮法（pf)。
一般我们不用法做单位，因为它太大了。
各单位之间的换算关系为：
1F=1000000uf 1uf=1000000pf
在使用中，还经常见到单位：nf。
1uf=1000nf 1nf=1000pf
电容的容量标识的几种方法：
一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。
二、使用单位nf：如上图的涤纶电容，标称4n7，即4.7nf，转换为pf即为4700pf。
还有的例如：10n，即0.01uf；33n，即0.033uf。
后面的63是指电容耐压63v.
三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值4 73，即为47X1000pf=0.047uf。
（后面的4、3，都表示10的多少次方）。
又如：332=33X 100pf=3300pf。
电容的使用，都应该在指定的耐压下工作。
现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。
一、色环电阻识别技术
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为
分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算
方法是：1兆欧=1000千欧=1000000欧
电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：
472 表示47×100Ω（即4.7K）； 104则表示100K
二、电容识别
1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金
属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交
流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)
电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容
等。
2、电容识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3
种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=10 3毫法=10 6微法=10 9纳法=10 12皮法
容量大的电容其容量值在电容上直接标明，如10 uF/16V
容量小的电容其容量值在电容上用字母表示或数字表示
字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF
数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF
3、电容容量误差表
符号 F G J K L M
允许误差±1% ±2% ±5% ±10% ±15% ±20%
如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
标电阻、电容、电感的命名方式差不多
100为10uh，101k是指100uh
J:+/-5%; K:+/-10% ; M:+/-20%
小于10uh的用nRn来表示，如4R7就是4.7uh。
