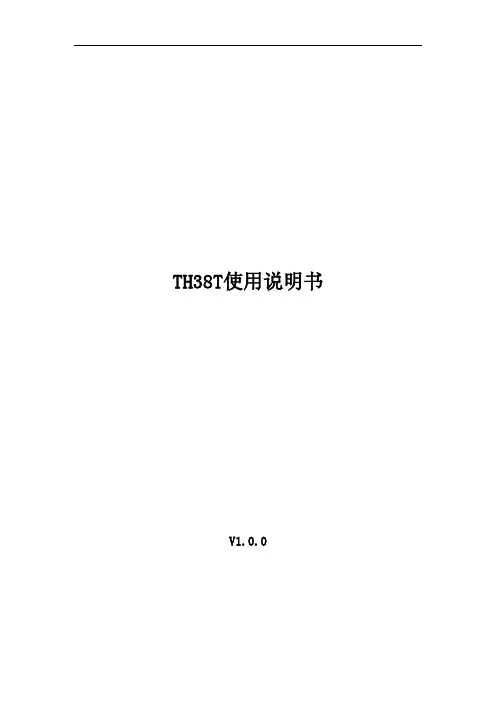

TH38T使用说明书V1.0.0简介TH38T是一款嵌入式系统软件，是压缩、处理音视频数据38×38高清100万CCD 网络模组,由音视频压缩编码器、输入输出通道、网络接口、音视频接口、RS485串行接口、协议接口、软件接口等构成，也提供视频处理功能，主要完成图像数据的采集、H.264图像数据压缩、Internet传输数据以及音频数据的处理，能通过有线网络将实时的图像和声音同时通过网络传输。
采用了运算速度更快的数字处理器，能够快速压缩尺寸更大更加清晰的画面；采用了先进的操作系统和音频、视频压缩算法，使得图像传输更加流畅并且显示更加清晰细腻；采用了嵌入的服务器，完全脱离PC平台，系统调度效率高，代码固化在FLASH中，系统运行稳定可靠。
支持通过浏览器（Internet Explore）进行远程图像访问。
支持双向语音对讲，支持动态IP地址，方便地实现图像和声音的网络传输。
产品特点：* 基于海思平台和SONY 1/3’ CCD设计。
* 支持2路视频2路音频，2通道独立，每秒60帧活动视频* H.264视频压缩标准、G.711/ G.726音频压缩标准* 内嵌Web Server，全面支持Internet Explore监视、配置、升级* Internet上双向音频实时传输，视频帧率根据带宽自动调节* 支持变码率，在设定视频图像质量的同时，也可限定视频图像的压缩码流* 支持2级域名，轻松实现动态IP地址(ADSL拨号)* 视频码率50Kbps-8Mbps连续可调，帧率1-30 (1-25)连续可调* 支持抓拍、本地录像* 动态检测支持(可设区域和灵敏度)* 报警预录功能* 10/100M以太网接口支持* 支持IO接口连接其他外设* RS485接口，网络透明通道连接，客户端可通过TH38T的透明通道控制* 支持多个用户同时访问* 报警信号输入和输出* 支持定时维护功能* 支持断网存储和抓拍功能* 支持WEB配置* 支持OSD* 支持客户端远程监控软件* 支持平台* 支持手机监控* 支持穿越服务建议机器配置：CPU 四核3.0GHz, 4G内存， 512M独立显存，2.1声卡，Audio 输出，Mic输入，Windows2000/XP/2003/Vista/7,Microsoft IE 6.0～9.0。
本手册是根据当前发布软件编写，由于软件更新，修改和升级，以及设备的升级，可能造成手册描述的技术问题存在不准确或不完善的地方，敬请谅解。
手册会定期更新，恕不另行通知。
目录1、网络设置 (6)1.1 网络状态 (6)1.2 以太网设置 (10)1.3 WIFI设置 (10)1.4 ADSL设置 (11)1.5 DDNS设置 (12)1.6 UPNP设置 (12)1.7 FTP账号设置 (13)1.8 SMTP账号设置 (13)1.9 流媒体设置 (14)1.10 平台接入设置 (15)2、媒体设置 (15)2.1 视频采集设置 (15)2.2 时间和标题设置 (16)2.3 视频编码设置 (16)2.4 图片抓拍设置 (17)2.5音频采集设置 (18)2.6音频编码设置 (18)2.7 隐私遮挡设置 (18)2.8 媒体状态信息 (19)3、存储设置 (19)3.1 存储设备管理 (19)3.2 存储设置 (20)3.2.1存储设置 (20)3.2.2移动侦测告警录像 (20)3.2.3移动侦测告警抓拍 (20)3.2.4断网录像 (21)3.2.5断网抓拍 (21)3.2.6定时录像 (22)3.3存储设备信息 (23)4、告警设置 (23)4.1 移动侦测告警设置 (23)4.2 视频丢失告警 (24)4.3存储空间告警设置 (25)4.4 IO输入告警设置 (25)5、系统设置 (26)5.1账号管理 (26)5.1.1用户的添加和删除 (26)5.1.2用户的修改和权限的分配 (27)5.2时钟设置 (28)5.3系统日志设置 (29)5.4日志文件管理 (29)5.5 系统维护 (31)5.5.1配置文件管理 (31)5.5.2系统升级 (32)5.5.3 系统恢复 (34)5.6定时维护 (34)5.7版本信息 (34)5.8设备语言 (35)6、云台设置 (35)6.1云台配置 (35)6.2云台高级配置 (36)7、视频预览操作界面 (37)8、常见问题解答 (40)8.1 为什么无法通过浏览器访问TH38T？ (40)8.2 为什么云台不能控制？ (40)8.3 为什么正常数据不能通过交换机？ (40)8.4 为什么升级后通过浏览器访问TH38T会出错？ (40)8.5点击对讲之后听不到声音 (41)1、网络设置1.1 网络状态TH38T整个系统框架的连接示意图如图1.1，连接好各个部分，通过交换机直连PC与TH38T，配置以下网络基本参数：a、设备在出厂时的IP地址为192.168.0.123，子网掩码为255.255.255.0（为确定摄像机的IP地址，可以使用配套的IP Search工具<安装好UC2后在开始-程序中>）设置PC可以访问0网段。
b、PC与摄像机的子网掩码设置相同。
在WINDOWS下按照开始－运行－cmd，输入ping 192.168.0.123 回车，确定网络是否通畅。
操作示例如图1.3，图1.4，图1.5。
网络不通时请重新检查网络连接和设置保证网络连通。
图1.1 网络连接示意图图1.2 在开始－运行里输入cmd指令图1.3 输入cmd回车后输入ping指令图1.4 输入ping指令后回车，网络连通图1.5 输入ping指令后回车，网络不通设备各部分连接好并且网络设置完成后，上电运行，在浏览器地址栏输入TH38T的地址后，回车确认出现如图1.6所示的TH38T的登录界面，在用户账号栏输入系统默认账号admin,用户密码栏输入123456，回车或者点击登录即进入到TH38T主界面。
图1.6 TH38T登录界面进入系统后界面如图1.7所示。
图1.7 系统登录成功界面点击【配置】，进入【远程配置】界面，默认显示网络设置下的网络状态，如图1.8所示，显示查询到的以太网设置的MAC地址、网络IP地址类型、IP地址、网关地址、子网掩码、DNS1、DNS2以及无线网络启用情况等，详细设置及使用参照以下说明。
图1.8 网络状态显示结果1.2 以太网设置以太网设置如图1.9，需要设置的参数有MAC地址、网络IP地址类型、IP 地址、网关地址、子网掩码、DNS1、DNS2等。
MAC地址是设备的网络硬件地址，除非必要请不要任意修改。
合法正确的MAC 地址能进行保存，非法的MAC地址不能保存，并提示错误。
可以使用配套的IP Search工具进行搜索和修改TH38T的IP地址，将计算机的IP地址设置为与TH38T在相同的网段内并且不能和局域网内部计算机IP 地址相冲突。
合法的IP地址可以设置成功并进行保存，保存后系统会重启，必须使用更改后的IP地址重新登录，重新登录后IP地址为更改后的IP地址，非法的IP不能进行保存，并会提示错误。
子网掩码是与IP地址结合，以划分网路地址与主机地址，通常为255.255.255.0。
设置正确的子网掩码可以进行保存，设置后并生效。
错误非法的子网掩码不能保存，并提示错误。
网关是两个网络之间的关卡（内网和公网之间，或内网的不同网段之间）。
一般网关是指路由器。
设置网关地址，则填写路由器的IP地址。
DNS服务器地址是运行域名服务程序的主机地址。
DNS服务器地址是由用户根据当地网络运营商提供的，出厂时默认主DNS服务器地址：202.96.128.86,备用DNS服务器地址：202.96.134.133。
Server启用DHCP才能获得动态IP地址，Server禁用DHCP不能获得动态IP地址。
图1.9 以太网设置1.3 WIFI设置WIFI设置如图1.10，启用无线网络设置，手动输入或者通过下拉菜单选择合适的参数值。
图1.10 WIFI设置工作模式默认为Station，MAC模式可选a/b/g/n当中的一种，通常选11bgn mixed，带宽为20MHz、40MHz, 最大发送速率达到300Mbps。
自定义无线网络名ESSID号，信道区域根据用户所在区域设置，通信速率选择0-15中的一种或者AUTO。
需要加密则选择“WPA”方式，无需加密则选择“不加密”。
密钥类型有“AES/SKIP”可选，认证模式有“WPA2PSK/WPAPSK”两种模式可选。
需要启用PING监视狗则选择启用，设置好PING的IP地址和时间间隔以及最大超时次数，无需设置选择禁用即可。
这样就完成了WIFI的设置，可以使用WIFI通信了。
注：仅当接入了模块厂家提供的WIFI模块时，才有WIFI配置项。
1.4 ADSL设置ADSL设置如图1.11。
ADSL账号和密码是启用Modem时网络运营商分配的，用户只需选择启用ADSL 服务，将账号和密码原值输入即可。
账号、密码、确认密码正确时才能获取公网IP地址，三者之一不正确将不能成功获取公网IP地址。
密码与确认密码不一致时提示出错（为确认IP是否启动成功，须启用DDNS 服务，如果域能访问设备，则IP启动成功，见1.5DDNS设置）。
图1.11 ADSL设置1.5 DDNS设置DDNS设置如图1.12。
首先必须申请一个域名，推荐到申请，申请成功后记住申请的账号，密码，域名。
首先启用DDNS，选择DDNS服务类型为。
如申请了一个域名为,则DDNS域名只需填入test即可。
管理账号与账号密码为申请域名时的用的账号和密码。
注：申请域名收费，免费。
任意设定DDNS更新时间，将按照设置的时间间隔进行更新。
启用DDNS并且配置正确参数绑定IP成功，禁用DDNS不进行IP绑定。
启用后禁用IP也不再进行绑定，密码与确认密码不一致时提示出错。
保存后启用1.4中的ADSL就可以通过域名来访问该设备。
图1.12 DDNS设置1.6 UPNP设置UPNP设置如图1.13所示。
启用UPNP通过外网的地址加上映射端口，如果能访问则UPNP启用成功。
图1.13 UPNP设置1.7 FTP账号设置FTP设置如图1.14所示。
首先必须安装或支持FTP服务器，在FTP服务器上申请一个FTP账号（包括用户名和密码）。
如：申请了一个FTP账号为user1,账号密码为1234，如果想设置上传文件存储路径和FTP服务器在同一目录下，则只要在FTP服务器文件夹下建立文件夹，如alarm、log、set、update等多个文件夹。
如果想存储FTP 文件在根目录下则只要设置路径为./，无需另加其它后缀。
FTP默认使用端口号为21，只有当图1.15中FTP服务器地址、端口号正确时，才能通过FTP认证，实现FTP功能。
