熔断器熔丝如何选用解读-民熔

熔断器常见的几种介绍-民熔民熔熔断器根据使用电压可分为高压熔断器和低压熔断器。

根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。

根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。

熔断器实际上是一种短路保护，在分配和控制系统中广泛使用，主要用于短路保护或大电流保护。

东柏林一种简单的保护装置有效的电路在短路保护方面发挥重要作用。

熔丝主要由一种熔融材料和一种绝缘管（“绝缘支撑件”）组成，用于熔融熔融在一个电路中。

保护在短路故障的情况下，熔炼被暂时熔断，电路被断开并用于保护。

常见熔断器1.自复熔断器采用金属钠作熔体，在常温下具有高电导率。

当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流。

当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能。

自复熔断器只能限制短路电流，不能真正分断电路。

其优点是不必更换熔体，能重复使用。

工作时，熔断器串连在被保护的电路中。

当电路发生短路或严重过载时，熔断器中的熔断体将自动熔断，起到保护作用，最常见的就是保险丝。

2.封闭式熔断器封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。

有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。

无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。

图3 无填料密闭管式熔断器1-铜圈2-熔断管3-管帽4-插座5-特殊垫圈6-熔体7-熔片3.快速熔断器它主要用于半导体整流元件或整流装置的短路保护。

由于半导体元件的过载能力很低。

只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。

快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。

熔断器的认识与检测方法-民熔熔断器是一种保护电路和电气设备短路和过载的电器。

熔断器通常在电路中串联。

当电路正常工作时，熔断器相当于一根电线；当电路短路或过载时，流过熔断器的电流很大，熔断器就会断开，从而保护电路和电气设备。

民熔熔断器有RC插入式熔断器、RL螺旋式熔断器、RM无填料封闭式熔断器、RS快速熔断器、RT填料管熔断器和RZ自复式熔断器等。

熔断器型号含义：熔断器检测熔断器常见故障为断路、接触不良。

熔断器种类很多，但检测方法基本相同。

检测时，将万用表档位开关置于200Ω，然后将红黑表笔连接到熔断器两端，测量熔断器电阻。

如果熔断器正常，则电阻接近0Ω；如果显示“1”或“ol”（指针式万用表显示电阻无穷大），则表示熔断器断开；如果电阻不稳定（如果电阻很大，则表示熔断器内部接触不良）。

五种熔断器介绍1.RT密封管熔断器RT封装的封闭管熔断器，又称石英熔断器，常用于变压器、电动机等电气设备的过载和短路保护。

图A是一种常用的RT封装的闭合管熔断器，它可以通过螺钉、卡座等与电路连接；图（b）是一种熔断器插入卡座的情况。

RT密封管熔断器具有保护性能好、开断能力强、灭弧性能好、使用安全等优点。

主要用于电网和短路电流较大的配电设备。

2。

RC插入式熔断器RC插入式熔断器主要用于电压380V及以下、电流5～200A的电路，如照明电路、小容量电机电路等。

这是一个普通的RC插入式熔断器。

在额定电流小于30a的电路中使用熔断器时，一般采用铅锡线作为熔断器；在电流30-100a的电路中使用时，一般采用铜线作为熔断器；在电流大于100a的电路中使用时，一般采用变截面铜片作为导火索。

3。

螺旋式熔断器螺旋式熔断器。

使用此熔断器时，应在内部安装螺旋熔断器管。

安装熔断器管时，先拧下熔断器的瓷盖，然后将熔断器管放入，再拧上瓷盖。

熔断器管的上部和下部是金属盖。

石英砂和熔断器安装在熔断器管内。

一些熔断器管上方的金属盖中间有一个红色熔断器指示灯。

熔断器选用的一般原则和方法熔断器是一种结构简单、使用方便、价格低廉的保护电器，广泛应用于低压配电系统和控制电路中，主要作为短路保护元件，也常作为单台电气设备的过载保护元件。

1. 熔断器选用的一般原则（1）根据使用条件确定熔断器的类型。

（2）选择熔断器的规格时，应首先选定熔体的规格，然后根据熔体去选择熔断器的规格。

（3）熔断器的保护特性应与被保护对象的过载特性有良好的配合。

（4）在配电系统中，各级熔断器应相互匹配，一般上一级熔体的额定电流要比下一级熔体的额定电流大2~3倍。

（5）对于保护电动机的熔断器，应注意电动机启动电流的影响，熔断器一般只作为电动机的短路保护，过载保护应采用热继电器。

（6）熔断器的额定电流应不小于熔体的额定电流；额定分断能力应大于电路中可能出现的最大短路电流。

2. 一般用途熔断器的选用方法（1）熔断器类型的选择。

熔断器主要根据负载的情况和电路短路电流的大小来选择类型。

例如，对于容量较小的照明线路或电动机的保护，宜采用RCIA系列插入式熔断器或RM10系列无填料密闭管式熔断器；对于短路电流较大的电路或有易燃气体的场合，宜采用具有高分断能力RL系列螺旋式熔断器或RT（包括NT）系列有填料封闭管式熔断器；对于保护硅整流器件及晶闸管的场合，应采用快速熔断器。

熔断器的形式也要考虑使用环境，例如，管式熔断器常用语大型是被及容量较大的变电场合；插入式熔断器常用语无振动的场合；螺旋式熔断器多用于机床配电；电子设备一般采用熔丝座。

（2）熔体额定电流的选择。

1）对于照明电路和电热设备等电阻性负载，因为其负载电流比较稳定，可用作过载保护和短路保护，所以熔体的额定电流Irn应等于或稍大于负载的额定电流Ifn，即：2）电动机的启动电流很大，因此对电动机只宜作短路保护，对于保护长期工作的单台电动机，考虑到电动机启动时熔体不能熔断，即式中，轻载启动或启动时间较短时，系数可取近1.5；带重载启动、启动时间较长或启动较频繁时，系数可取近2.5。

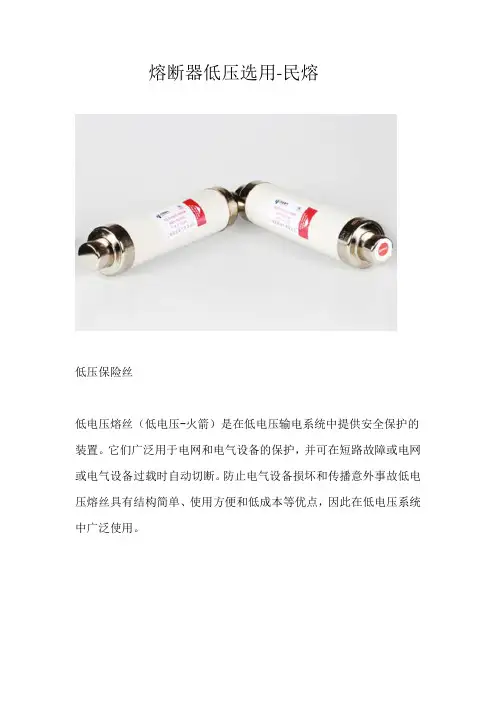

熔断器低压选用-民熔低压保险丝低电压熔丝（低电压-火箭）是在低电压输电系统中提供安全保护的装置。

它们广泛用于电网和电气设备的保护，并可在短路故障或电网或电气设备过载时自动切断。

防止电气设备损坏和传播意外事故低电压熔丝具有结构简单、使用方便和低成本等优点，因此在低电压系统中广泛使用。

低压熔丝结构上述非选择性断路器的主要优点和特性如下：防护长期、瞬时、短期和接地断路器（包括零和剩余电流防护、过载防护、断路器延迟）。

大型短流和地球故障的瞬时动作，防范极端灵敏度和控制参数这样，容易满足各种配电线的电力需求。

保护除此之外，还可以具有一个级联保护功能。

改进的选择性作用性能；服务框架型断路器可操作电气设备如电动机的起动停止，并替换触点功能；以及智能设备，除了保护功能之外，还包括功率测量和记录通过故障和通信借口，可以对能量分配装置和系统进行集中管理。

（2）由于主要缺陷十分昂贵，因此只应在上端和特别重要的地点使用分开的电力输送线；由于功能性的提高，物理形态更为可取。

大的电流断路器的手动操作高额定值比较难。

低压熔丝类型通常插入低压熔丝、管状熔丝和三个大范围螺旋戈里可分为三类：打开、半封闭和闭合。

螺旋管螺旋管螺旋管填满RC1和RC1A是内插法；RM-Tubes是未填充的；RT0、RL1和RLS分别是填充管和填充螺旋。

低压熔丝包括三种不同结构的熔丝，一种用于电路的过载保护和短路（“gg”），另一种用于半导体装置及其组件的短路保护（“ar”）。

另一个用于发动机短路保护低压熔丝的选择选择低电压熔丝主要包括选择熔丝类型和确定材料的额定电流。

火锅保险丝的选择条件如下：当电气设备正常运行时，保险丝不得熔化；保险丝必须立即熔化为电路短路；在电流正常变化的情况下（例如在发动机启动时）不应熔融熔丝。

当超载时必须暂时合并电子学熔丝的额定电压大于或等于电路选择低压熔丝的基本原则如下：1）根据线路要求和条件选择保险丝类型安装低电容电路选择半封闭或未填充的封闭模式；选择高短路电流包括电荷封闭模式；并选择一种快速熔丝来保护半导体元件。

一、熔断器的概念熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。

熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。

熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。

因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。

熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。

二、熔断器的作用当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。

若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。

三、熔断器的构造熔断器由绝缘底座（支持件）、触头、熔体等组成。

熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。

熔体常做成丝状、栅状或片状。

熔体材料具有相对熔点低，特性稳定、易熔断的特点。

一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器种类1、螺旋式熔断器RL：在熔断管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。

为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。

螺旋式熔断器额定电流为5～200A，主要用于短路电流大的分支电路或有易燃气体的场所。

简述熔断器的选用
熔断器是电气设备中常用的一种保护元件，它的作用是在过载、短路和其他过电流现象发生时，能及时切断电路，以保护电路或设备不受损坏。

熔断器的选用是非常重要的，以下是熔断器选用的几点考虑因素：
一、熔断器的额定电压。

首先要确定熔断器所用的额定电压，由于电网的电压是不稳定的，所以要根据电网的电压来选择适当的额定电压的熔断器。

二、熔断器的额定电流。

根据电路的实际电流来选择适当的额定电流的熔断器，一般时用额定电流为2.5~10倍的电流来选择熔断器。

三、熔断器的熔断时间。

由于电网电压的不稳定性，可能会引起短路现象，熔断器的熔断时间要尽量短，以保护设备免受损害。

四、熔断器的结构特性。

要根据不同的使用环境，选择适合的熔断器，比如防尘的、结构特殊的熔断器等。

五、熔断器的操作特性。

要根据熔断器的工作特性，选择适合的熔断器，比如自动熔断器、手动熔断器等。

六、熔断器的供应商和价格。

要比较不同品牌的熔断器，在价格和质量上要做出选择，以保证保护设备的有效性。

总之，正确的选择熔断器是非常重要的，它能有效保护设备不受损害，维护电网的安全和可靠性。

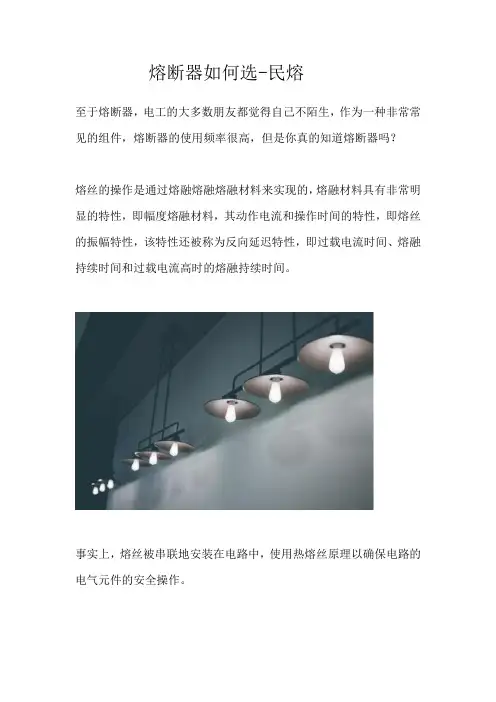

熔断器如何选-民熔至于熔断器，电工的大多数朋友都觉得自己不陌生，作为一种非常常见的组件，熔断器的使用频率很高，但是你真的知道熔断器吗？熔丝的操作是通过熔融熔融熔融材料来实现的，熔融材料具有非常明显的特性，即幅度熔融材料，其动作电流和操作时间的特性，即熔丝的振幅特性，该特性还被称为反向延迟特性，即过载电流时间、熔融持续时间和过载电流高时的熔融持续时间。

事实上，熔丝被串联地安装在电路中，使用热熔丝原理以确保电路的电气元件的安全操作。

如果安装了熔断器，情况就完全不同了。

当电流过高时，熔丝熔融其本身的部件以切断电流，并从保护电路安全地工作。

从这个角度看，相当于电路安全保证的熔断器的重要性是显而易见的。

根据不同的设想和参数确定当熔断器的保护对象不同时，熔断器的类型不同，例如用于保护低容量照明电路或低功率电动机。

最好是使用RC1A系列插入熔断器，因为熔断器的熔融系数不利于保护电流电路另一方面，在熔断器的基础上安装了其他防浪涌装置。

如果遇到较高的短路电路或易燃气体，可以考虑选择具有高断裂能力的RL系列螺旋熔丝或RT系列高熔丝，反之，可以使用RM10系列熔丝。

应与受保护物体的过载特性进行适当协调大多数电气设备具有一定的过载能力，在某些条件下，如空调，小尺寸和短期操作过度，在电流加倍的情况下，熔断器必须适应这一特性，否则就很难进行操作。

容易融化应避免跨界合并不同熔丝电平之间的良好协调，第一熔融电平的额定电流通常比第二熔融电平的额定电流高出两到三倍，在发生故障时，下熔融器首先熔融，并且在熔融之后，上熔融器可以自动重构，否则因此，在上一级熔炼的情况下，电缆短路可以导致大的电缆熔炼。

中断电的应注意发动机起动电流的影响。

考虑到发动机起动电流的影响，熔丝通常被用作发动机短路的防护，而过载的防护应当由热继电器提供。

额定功率与额定熔融电流的正确匹配额定功率不应小于熔融材料的额定电流，额定断裂容量应大于电路中可能发生的最大短路电流。

熔断器的工作原理-民熔所谓熔断器，根据这么名字也能明白个一二，即熔化、断开的器件。

其作用原理非常简单：我们知道，当电路如果发生短路时瞬间的电流会非常高，同时会使导电线发热。

如果电路中没有熔断器来保护，那么很可能就烧坏用电设备了。

民熔熔断器根据使用电压可分为高压熔断器和低压熔断器。

使用情况保护对象可以分成熔断器以保护变压器和一般电气设备，熔断器以保护电压感应器，熔断器保护电气容器，保护半导体元件的熔丝，保护电动机的熔丝，保护家用电器的熔丝，等结构可以分成开口、半封闭、管状和可注射的熔丝。

为了保护电气设备不受意外短路的影响，发明了一种熔丝，并将其串联地连接到一个接入电路，该接入电路的关键部件是一种特殊的金属线或低熔点导电板。

当由短电路产生的大电流、过电荷等引起熔丝导电部分的加热时被切断，到达熔点并且被切断。

溶解因此，电气装置被保护。

熔断器下图显示：一些低压熔丝在低压环境中使用，广泛用于各种电气设备和数字电子产品。

高压熔丝：操作原理基本相同，主要差别在于熔丝管中填充石英砂颗粒以除去石英砂。

弧主要用于高压环境，如高压传输线、变压器等。

为了防止电气设备因过载或短路而燃烧，下图显示了高压熔丝的典型外观：金属导体作为熔融材料串联地安装在电路中，当超负载电流或短路电流通过熔融材料时，金属导体被自己的热熔化，从而切断电路。

电子学熔断器结构简单易于使用，广泛用于电气系统，各种电气和家用设备作为防护装置。

熔丝主要由熔融材料、壳体和支撑体组成，熔融材料是控制熔融特性的一个关键因素。

融合材料、熔融材料的大小和形状决定熔融材料的特性。

熔融材料分为两类：低熔点和高熔点；低熔点材料，如铅和铅合金，其熔点低且易熔，具有较大的熔体截面尺寸和较大的熔点。

熔炼过程中产生的金属蒸汽只适用于“低断裂容量的熔丝”。

高熔点材料，例如铜和银，具有高熔点且不易熔化，但由于其强度低，它们可以以比低熔点熔体低的部分制成，而产生的金属蒸汽较少。

在熔炼过程中，适用于一个具有高强度的熔丝。

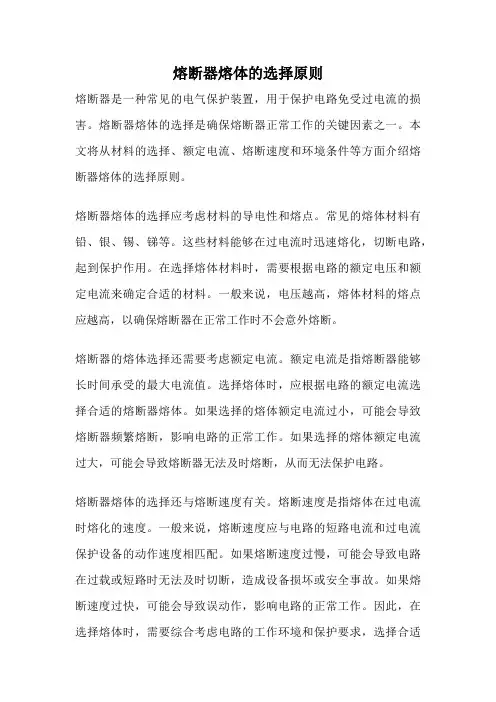

熔断器熔体的选择原则熔断器是一种常见的电气保护装置，用于保护电路免受过电流的损害。

熔断器熔体的选择是确保熔断器正常工作的关键因素之一。

本文将从材料的选择、额定电流、熔断速度和环境条件等方面介绍熔断器熔体的选择原则。

熔断器熔体的选择应考虑材料的导电性和熔点。

常见的熔体材料有铅、银、锡、锑等。

这些材料能够在过电流时迅速熔化，切断电路，起到保护作用。

在选择熔体材料时，需要根据电路的额定电压和额定电流来确定合适的材料。

一般来说，电压越高，熔体材料的熔点应越高，以确保熔断器在正常工作时不会意外熔断。

熔断器的熔体选择还需要考虑额定电流。

额定电流是指熔断器能够长时间承受的最大电流值。

选择熔体时，应根据电路的额定电流选择合适的熔断器熔体。

如果选择的熔体额定电流过小，可能会导致熔断器频繁熔断，影响电路的正常工作。

如果选择的熔体额定电流过大，可能会导致熔断器无法及时熔断，从而无法保护电路。

熔断器熔体的选择还与熔断速度有关。

熔断速度是指熔体在过电流时熔化的速度。

一般来说，熔断速度应与电路的短路电流和过电流保护设备的动作速度相匹配。

如果熔断速度过慢，可能会导致电路在过载或短路时无法及时切断，造成设备损坏或安全事故。

如果熔断速度过快，可能会导致误动作，影响电路的正常工作。

因此，在选择熔体时，需要综合考虑电路的工作环境和保护要求，选择合适的熔断速度。

熔断器熔体的选择还需要考虑环境条件。

环境条件包括温度、湿度、气压等因素。

在高温环境下，熔断器的熔点可能会降低，导致熔体提前熔化。

在潮湿的环境中，熔体可能会受潮，影响其导电性能和熔化速度。

在高海拔地区，气压较低，可能会影响熔体的熔化速度。

因此，在选择熔体时，需要考虑电路所处的环境条件，选择适合的材料和规格。

熔断器熔体的选择原则包括材料的导电性和熔点、额定电流、熔断速度和环境条件等方面。

选择合适的熔体能够确保熔断器在过电流时能够及时切断电路，起到保护作用。

在实际应用中，需要根据具体的电路和环境要求，选择合适的熔断器熔体。

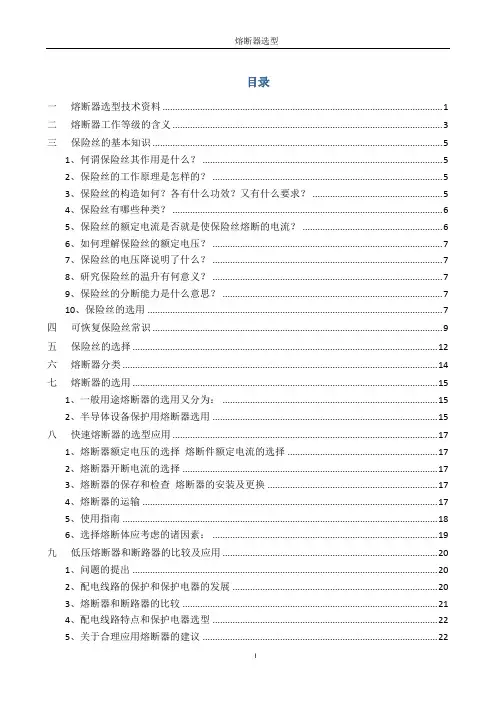

目录一熔断器选型技术资料 (1)二熔断器工作等级的含义 (3)三保险丝的基本知识 (5)1、何谓保险丝其作用是什么？ (5)2、保险丝的工作原理是怎样的？ (5)3、保险丝的构造如何？各有什么功效？又有什么要求？ (5)4、保险丝有哪些种类？ (6)5、保险丝的额定电流是否就是使保险丝熔断的电流？ (6)6、如何理解保险丝的额定电压？ (7)7、保险丝的电压降说明了什么？ (7)8、研究保险丝的温升有何意义？ (7)9、保险丝的分断能力是什么意思？ (7)10、保险丝的选用 (7)四可恢复保险丝常识 (9)五保险丝的选择 (12)六熔断器分类 (14)七熔断器的选用 (15)1、一般用途熔断器的选用又分为： (15)2、半导体设备保护用熔断器选用 (15)八快速熔断器的选型应用 (17)1、熔断器额定电压的选择熔断件额定电流的选择 (17)2、熔断器开断电流的选择 (17)3、熔断器的保存和检查熔断器的安装及更换 (17)4、熔断器的运输 (17)5、使用指南 (18)6、选择熔断体应考虑的诸因素： (19)九低压熔断器和断路器的比较及应用 (20)1、问题的提出 (20)2、配电线路的保护和保护电器的发展 (20)3、熔断器和断路器的比较 (21)4、配电线路特点和保护电器选型 (22)5、关于合理应用熔断器的建议 (22)一熔断器选型技术资料二熔断器工作等级的含义三保险丝的基本知识1、保险丝概念及作用保险丝也被称为熔断器，IEC127 标准将它定义为“熔断体（fuse-link)”。

它是一种安装在电路中，保证电路安全运行的电器元件。

保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。

若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

熔断器的认识与检测方法-民熔熔断器是一种保护电路和电气设备短路和过载的电器。

熔断器通常在电路中串联。

当电路正常工作时，熔断器相当于一根电线；当电路短路或过载时，流过熔断器的电流很大，熔断器就会断开，从而保护电路和电气设备。

民熔熔断器有RC插入式熔断器、RL螺旋式熔断器、RM无填料封闭式熔断器、RS快速熔断器、RT填料管熔断器和RZ自复式熔断器等。

熔断器型号含义：五种熔断器介绍1.RS有填料快速熔断器RS有填料快速熔断器主要用于硅整流器件、晶闸管器件等半导体器件及其配套设备的短路和过载保护，它的熔体一般采用银制成，具有熔断迅速、能灭弧等优点。

两种常见的RS有填料快速熔断器：2.RC插入式熔断器RC插入式熔断器主要用于电压在380V及以下、电流在5～200A之间的电路中，如照明电路和小容量的电动机电路中。

这是一种常见的RC插入式熔断器。

这种熔断器用在额定电流在30A 以下的电路中时，熔丝一般采用铅锡丝；当用在电流为30～100A的电路中时，熔丝一般采用铜丝；当用在电流达100A以上的电路中时，一般用变截面的铜片作熔丝。

3.RL螺旋式熔断器RL螺旋式熔断器，这种熔断器在使用时，要在内部安装一个螺旋状的熔管，在安装熔管时，先将熔断器的瓷帽旋下，再将熔管放入内部，然后旋好瓷帽。

熔管上、下方为金属盖，熔管内部装有石英砂和熔丝，有的熔管上方的金属盖中央有一个红色的熔断指示器，当熔丝熔断时，指示器颜色会发生变化，以指示内部熔丝已断。

指示器的颜色变化可以通过熔断器瓷帽上的玻璃窗口观察到。

RL螺旋式熔断器具有体积小、分断能力较强、工作安全可靠、安装方便等优点，通常用在工厂200A以下的配电箱、控制箱和机床电动机的控制电路中。

4.RM无填料封闭式熔断器典型的RM无填料封闭式熔断器，它可以拆卸。

这种熔断器的熔体是一种变截面的锌片，它被安装在纤维管中，锌片两端的刀形接触片穿过黄铜帽，再通过垫圈安插在刀座中。

这种熔断器通过大电流时，锌片上窄的部分首先熔断，使中间大段的锌片脱断，形成很大的间隔，从而有利于灭弧。

熔断器怎么挑选和运用熔断器是动力和照明线路的一种维护器材，当发作短路或过大电流缺陷时，能活络堵截电源，维护线路和电气设备的安全(但不能精确维护过负荷)。

一、熔断器的分类熔断器分为高压和低压两大类。

用于3kV-35kV的为高压熔断器;用于沟通220V、380V和直流220V、440v的为低压熔断器。

高压熔断器又分为户内式和野外式两种，类型阐明如下：例如RN1-3/150-200即为户内式。

额外电压3kV、额外电流150A、断开容量为200MVA。

户内式有RN1、RN2、RN3、RN5、RN6等，野外式有RW3、RW4、RW十等，直流电机车用有RNZ、RNZ1等。

低压熔断器多见有刺进式、管式、螺旋式三大类。

又可分为翻开式、半关闭式和关闭式三种。

翻开式不独自运用，常与闸刀开关组合运用;半关闭管式的一端或两头翻开，熔体熔化粒子喷出有必定方向，运用请留心安全;关闭式多见有刺进式、无填料管式、有填料管式和有填料螺旋式。

低压熔断器字母意义如下：R-熔断器;C-刺进式;L-螺旋式;M-密闭管式;S-活络;T-有填料管式。

如RC1、RC1A为插人式;RM-无填料管式;RT0、RL1、RLS别离为有填料管式和有填料螺旋式。

二、熔断器的挑选准则1.依照线路央求和设备条件挑选熔断器的类型。

容量小的电路挑选半关闭式或无填料关闭式;短路电流大的挑选有填料关闭式;半导体元件维护挑选活络熔断器。

2.依照线路电压挑选熔断器的额外电压。

3.依据负载特性挑选熔断器的额外电流。

4.挑选各级熔体需相互协作，后一级要比前一级小，总闸和各分支线路上电流纷歧样，挑选熔丝也纷歧样。

如线路发作短路，15A和25A熔件会一同熔断，维护特性就失掉了挑选性。

因而只需总闸和分支坚持2-3级纷歧样，才不会呈现这类景象。

如一台变压器低压侧出口为RT0十00/800、电机为RT0400/250或RT0400/350，上下级间额外电流之比别离为3.2和2.3故挑选性好，即支路发作短路，支路稳妥熔断不影响总闸供电。

熔断器参数选择及简单保护详解-民熔参数选择(1)民熔熔断器额定电压应符合电动机的运行电压。

熔断器的工作电压与其熔管长度及绝缘强度有关。

不能把熔断器用在高于其额定电压的回路中去，也不能把大熔片装到小溶断管中去。

(2）保险丝的额定功率应长期超过发动机系统的最大工作功率。

(3）保险丝的极限电流应大于最大电流短路电流。

电源切断时保险丝不会烧断。

（4）根据以下三个条件选择熔体的标称流量：Comb9312根据正常工作条件：发动机的起动电流可达到（4-8）ied，起动时间约为5-10S。

在这种情况下，保险丝不得老化或熔化。

具体的安全特性应符合制造商给出的曲线。

试验后，如果保险丝的额定电流约为最大过渡电流的一半，则可满足上述要求gt.更简单系统：最简单的电子电路保护形式是一种安全的评估为应用开发合适的解决方案有多种保障措施，包括但不限于快速、慢速，多状态智能证券.It有很多种保障措施，因为每个人都有自己的问题有。

有快速备份就像她的名字，她可以很快合并，这意味着错误跳跃的可能性非常高，导致产品召回这就是为什么如果要选择这种类型的安全性，则应设置50%以上，即对于5A轨道，设置值应大于10A，申请错误它是一个慢备份打开需要很长时间，但它仍然有一个错误跳跃。

因此，建议至少降低50%耳朵多状态备份具有非常好的功能，即故障排除后可以高效、经济地进行备份休息。

之后每次跳跃都会降低下一个跳跃点的阈值，i、 e.更容易因此错误跳跃的概率聪明人备份或三端备份是一种被命令或电流破坏的设备可以，将军这种类型的备份不仅比上面描述的方案要贵很多，同时，电源电压必须保持在一定的水平，以便合并，否则如果发生故障，所有部件都非常热，不会导致安全故障。

所有这四种方案都具有会导致故障跳变的两大主要问题。

首先，它们无法限制上电时或掉电后进入系统的浪涌电流。

其次，由于它们都需要调降，因此可能会允许充足的电流通过系统故障部位，使故障电路进一步发热，导致更严重的故障。

熔断器熔丝的选择与计算熔断器是一种用来保护电路免受过电流或过负荷的损害的电器设备。

它的熔丝是熔断器起到保护作用的关键部件。

选择和计算熔断器熔丝需要考虑很多因素，以下是详细介绍。

一、熔丝的作用熔丝是熔断器中的一个固定断路器，当电路中的电流超过熔丝额定电流时，熔丝会自动熔断，断开电路，从而保护电路免受过负荷和短路的损害。

熔丝的工作原理是通过镍铜合金丝材料的电阻发热，当电流超过熔丝所能承受的范围，熔丝就会熔化，切断电路。

二、选择熔丝的几个因素1.额定电流：熔丝的额定电流是指熔丝可以持续工作的最大电流。

在选择熔丝时，应根据实际电路所需的额定电流来确定。

2.熔断能力：熔断能力是指熔丝能够安全熔断的最大电流。

当电路中的故障电流超过熔断能力时，熔丝将无法熔断，可能会损坏。

因此，在选择熔丝时，应根据电路中可能出现的故障电流来确定熔断能力。

3.速断特性：熔丝的速断特性是指熔丝在过负荷电流作用下，熔丝的熔断时间。

在选择熔丝时，应根据需要保护的电路，选择与其工作条件相匹配的速断特性的熔丝。

4.工作环境温度：熔断器在工作中会产生一定的热量，因此环境温度对熔丝的选择也是一个重要的考虑因素。

如果工作环境温度较高，应选择耐高温的熔丝材料。

三、熔丝的计算方法根据实际需求选择适当的熔丝是很重要的。

以下是一种常用的计算方法：1.计算额定电流：根据电路的额定电流来选择熔丝。

通常，熔丝的额定电流应稍大于电路的额定电流。

2.计算熔断能力：根据电路中可能出现的最大电流来计算熔断能力。

最大电流是指电路中瞬态电流或短暂故障电流的最大值。

根据最大电流来选择熔断能力。

3.确定速断特性：根据电路的工作条件来选择熔丝的速断特性。

如果需要快速切断电路，应选择速断特性较好的熔丝。

4.考虑工作环境温度：如果工作环境温度较高，应选择能够耐高温的熔丝材料。

四、常见的熔丝类型1.快速熔断熔丝：适用于需要快速切断电路的场合，常用于电子产品中。

2.慢熔断熔丝：适用于需要承受一定过负荷电流一段时间后才切断电路的场合，常用于电工设备中。

熔断器的认识与检测方法-民熔熔断器是对电路、用电设备短路和过载进行保护的电器。

熔断器一般串接在电路中，当电路正常工作时，熔断器就相当于一根导线；当电路出现短路或过载时，流过熔断器的电流很大，熔断器就会开路，从而保护电路和用电设备。

民熔熔断器的种类很多，常见的有RC插入式熔断器、RL螺旋式熔断器、RM无填料封闭式熔断器、RS快速熔断器、RT有填料管式熔断器和RZ自复式熔断器等。

熔断器的型号含义：5种类型的熔断器介绍1.RC插入式熔断器RC插入式熔断器主要用于电压在380V及以下、电流在5～200A之间的电路中，如照明电路和小容量的电动机电路中。

这是一种常见的RC插入式熔断器。

这种熔断器用在额定电流在30A 以下的电路中时，熔丝一般采用铅锡丝；当用在电流为30～100A的电路中时，熔丝一般采用铜丝；当用在电流达100A以上的电路中时，一般用变截面的铜片作熔丝。

2.RL螺旋式熔断器RL螺旋式熔断器，这种熔断器在使用时，要在内部安装一个螺旋状的熔管，在安装熔管时，先将熔断器的瓷帽旋下，再将熔管放入内部，然后旋好瓷帽。

熔管上、下方为金属盖，熔管内部装有石英砂和熔丝，有的熔管上方的金属盖中央有一个红色的熔断指示器，当熔丝熔断时，指示器颜色会发生变化，以指示内部熔丝已断。

指示器的颜色变化可以通过熔断器瓷帽上的玻璃窗口观察到。

RL螺旋式熔断器具有体积小、分断能力较强、工作安全可靠、安装方便等优点，通常用在工厂200A以下的配电箱、控制箱和机床电动机的控制电路中。

3.RM无填料封闭式熔断器典型的RM无填料封闭式熔断器，它可以拆卸。

这种熔断器的熔体是一种变截面的锌片，它被安装在纤维管中，锌片两端的刀形接触片穿过黄铜帽，再通过垫圈安插在刀座中。

这种熔断器通过大电流时，锌片上窄的部分首先熔断，使中间大段的锌片脱断，形成很大的间隔，从而有利于灭弧。

RM无填料封闭式熔断器具有保护性好、分断能力强、熔体更换方便和安全可靠等优点，主要用在交流380V以下、直流440V以下，电流600A以下的电力电路中。

熔断器低压选用-民熔低压熔断器低压是一种对低压系统的安全起着重要作用的电气设备。

民用熔断器广泛应用于网络保护和电气设备保护。

如果电源或电气设备发生短路故障或过载，可迅速自动切断电路，避免损坏电气设备和事故蔓延这个低电压保护的优点是结构简单，使用方便，价格低廉，在低压系统中得到广泛应用。

一。

低压结构1）主要优点和特点：本工程具有非选择性电源开关的上述优点；本工程具有长期延时、瞬时延时、短时延时和接地缺陷（包括零序和剩余电流保护）保护等多种保护功能，以：过载、断路持续时间、短路电流影响大、接地不良，保护灵敏度高，适应不同参数，容易满足配电线路的各种保护要求伊琳.达尔此外，它可能具有串级保护功能，具有较好的选择性动作性能；组合式断路器可代替电动机等电气设备的启停，替代保护功能；COMB9315具有智能化特性，除保护功能外，还具有电量测量、故障录波和通讯功能配电设备和系统的集中监控和管理。

（2）主要缺点是：（1）价格很高，只能在配电线路首部和二次线最重要的地方使用；（2）由于功能多，外形尺寸大，手动操作额定电流较大的开关比较困难。

2。

低压类型低压熔断器有三种类型：接头式、管式和螺钉类型。

分为开放式、半封闭式和封闭式。

R-保险丝；c-接头；l-螺钉；m-封闭管；s-快速；t-包装管。

所以例如，RC1和RC1A连接器类型；RM非包装管类型；RT0、RL1和RLS分别为包装管类型。

包装螺旋型。

低压保护有三种类型的熔断，一种是电路的过载和短路保护（GG），另一种是半导体及其成套器件的短路保护（AR），另一种是发动机的短路保护（AM）。

3。

低压熔断器的选择低压熔断器的选择尤其包括熔断器类型的选择和熔化电流。

安全要求：电气设备正常工作时，不应吹坏安全，如有短路，应立即吹坏；如果电流变化正常（发动机起动时），保险丝不应熔断；如果电气设备持续过载，必须延迟这个保险丝的额定电压应大于或等于电路的额定电压。

是的选择低压保护的基本原则如下：（1）根据管理要求和安装条件选择备份类型从…开始低容量电路必须是半封闭或未包装的；高压电路必须包装；半导体器件的保护必须是快速熔断器。

熔丝选择熔断器及低压 负荷开关中熔体在工作时是串接 在电路中的，对线路和 电气设备起过 载和短路保护作用。

在更换熔体时，有哪些原 则需要遵守呢？ 现分述如下：1. 铜铝线不能作为高 压跌落式熔断器 的内熔丝。

高压跌落 式熔断器的内熔丝一般用铜和银 等材料制成，因为铜和银的 电阻率很小，导电性能 强，所以导线可以做细些，这样有利于灭弧，但它们的熔点很高， 可使熔断器的熔管过热，易于损 坏。

所以用银和铜质做的熔 丝，均采用人为的方法使熔 丝的熔点降低，即在熔丝上焊上小锡珠或铅珠 当熔丝加热到 锡（232 C ）或铅（327 C ）的熔点时，小球珠先熔化，使熔丝中 断，中断点所 形成的电弧使熔丝朝两边熔化，从而保护线路或电气设备不 受过大电流的 发热而损坏。

2. 10kV 电压互感器一次侧熔丝熔断后。

不能用普通熔丝代替。

l0kV 电压互感器常采用 RN2或RN4型熔断器做保护。

其熔丝的额定电 流是0. 5A ，1min 内的熔断电流 为o . 6-1 . 8A.这两种熔断 器的熔管均用石 英砂填充，因而具有较好的灭弧性能和较大的断流容量（不小于1000MVAK 由于它的熔丝 流的作用。

若 断时，既不能 酿成系统停电 熔丝而不能用3 .填有石英 砂的高压熔断器 只能用于与其额定 电压相同的电网 上。

充有石英 砂的熔断器，当熔体熔断时，电弧在 根据狭缝 灭弧原理，电弧与周围填料紧密接触 能力很强，可在电流未到峰值之前就熄灭电弧 生过电压，其过电压是采用镍铬丝制成，总电阻约 用普通熔丝代替，当电压互感器 限制短路电流，又不能熄灭电弧 事故。

所以当电压互感器的熔丝普通熔丝代替。

为90 Q ,因而具有 限制短路电 因故障或其他原因使熔丝熔 ，很可能会烧毁设备，甚至 熔断后，应当换用原规格的 石英砂中的狭沟里燃烧， 受到冷却而熄灭，它的熄弧 ，具有限流作用。

但它会产 有关，如果用在低于额定电 压，将使电网产生电晕，甚 压的电网中，则熔断器产生 ，会造成熔断器外壳烧坏：为2-2 . 5倍的电网相电 过电压可能达到 3.5-4倍的相电 的设备。
