《建规》厂房仓库的平面布置

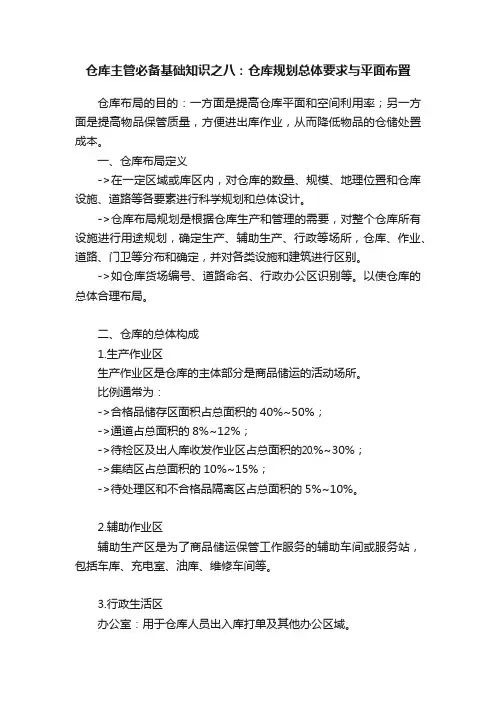

仓库主管必备基础知识之八：仓库规划总体要求与平面布置仓库布局的目的：一方面是提高仓库平面和空间利用率；另一方面是提高物品保管质量，方便进出库作业，从而降低物品的仓储处置成本。

一、仓库布局定义->在一定区域或库区内，对仓库的数量、规模、地理位置和仓库设施、道路等各要素进行科学规划和总体设计。

->仓库布局规划是根据仓库生产和管理的需要，对整个仓库所有设施进行用途规划，确定生产、辅助生产、行政等场所，仓库、作业、道路、门卫等分布和确定，并对各类设施和建筑进行区别。

->如仓库货场编号、道路命名、行政办公区识别等。

以使仓库的总体合理布局。

二、仓库的总体构成1.生产作业区生产作业区是仓库的主体部分是商品储运的活动场所。

比例通常为：->合格品储存区面积占总面积的40%~50%；->通道占总面积的8%~12%；->待检区及出人库收发作业区占总面积的⒛%~30%；->集结区占总面积的10%~15%；->待处理区和不合格品隔离区占总面积的5%~10%。

2.辅助作业区辅助生产区是为了商品储运保管工作服务的辅助车间或服务站，包括车库、充电室、油库、维修车间等。

3.行政生活区办公室：用于仓库人员出入库打单及其他办公区域。

休息室：用于仓库人员休息区域。

卫生间：用于仓库人员卫生区域。

三、仓库规划总体要求在组建、规划仓库时，应本着方便、科学的原则，具体要考虑以下几个方面：1.符合工艺要求（1）在地理位置上仓库须满足产品加工工序的要求。

（2）相关仓区应可能地与加工现场相连，减少物料和产品的搬运。

（3）各仓区最好有相应的规范作业程序说明。

2.符合进出顺利的要求（1）在规划仓库时，要考虑到物料运输问题。

（2）要尽可能地将进出仓门与电梯相连，并规划出相应的运输通道，同时考虑运输线路等问题。

（3）同时还要注意各作业场所和科室之间的业务联系和信息传递。

保证仓库安全。

3.满足安全仓库是企业主要物资的集散地，在规划时要考虑以下两点安全因素。

必考点：厂房、仓库及民用建筑的防火分区平面布置3.3.1 除本规范另有规定外，厂房的层数和每个防火分区的最大允许建筑面积应符合表3.3.1的规定。

表3.3.1 厂房的层数和每个防火分区的最大允许建筑面积注：1 防火分区之间应采用防火墙分隔。

除甲类厂房外的一、二级耐火等级厂房，当其防火分区的建筑面积大于本表规定，且设置防火墙确有困难时，可采用防火卷帘或防火分隔水幕分隔。

采用防火卷帘时，应符合本规范第6.5.3条的规定；采用防火分隔水幕时，应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084的规定。

2 除麻纺厂房外，一级耐火等级的多层纺织厂房和二级耐火等级的单、多层纺织厂房，其每个防火分区的最大允许建筑面积可按本表的规定增加0.5倍，但厂房内的原棉开包、清花车间与厂房内其他部位之间均应采用耐火极限不低于2.50h的防火隔墙分隔，需要开设门、窗、洞口时，应设置甲级防火门、窗。

3 一、二级耐火等级的单、多层造纸生产联合厂房，其每个防火分区的最大允许建筑面积可按本表的规定增加1.5倍。

一、二级耐火等级的湿式造纸联合厂房，当纸机烘缸罩内设置自动灭火系统，完成工段设置有效灭火设施保护时，其每个防火分区的最大允许建筑面积可按工艺要求确定。

4 一、二级耐火等级的谷物筒仓工作塔，当每层工作人数不超过2人时，其层数不限。

5 一、二级耐火等级卷烟生产联合厂房内的原料、备料及成组配方、制丝、储丝和卷接包、辅料周转、成品暂存、二氧化碳膨胀烟丝等生产用房应划分独立的防火分隔单元，当工艺条件许可时，应采用防火墙进行分隔。

其中制丝、储丝和卷接包车间可划分为一个防火分区，且每个防火分区的最大允许建筑面积可按工艺要求确定，但制丝、储丝及卷接包车间之间应采用耐火极限不低于2.00h的防火隔墙和1.00h的楼板进行分隔。

厂房内各水平和竖向防火分隔之间的开口应采取防止火灾蔓延的措施。

6 厂房内的操作平台、检修平台，当使用人数少于10人时，平台的面积可不计入所在防火分区的建筑面积内。

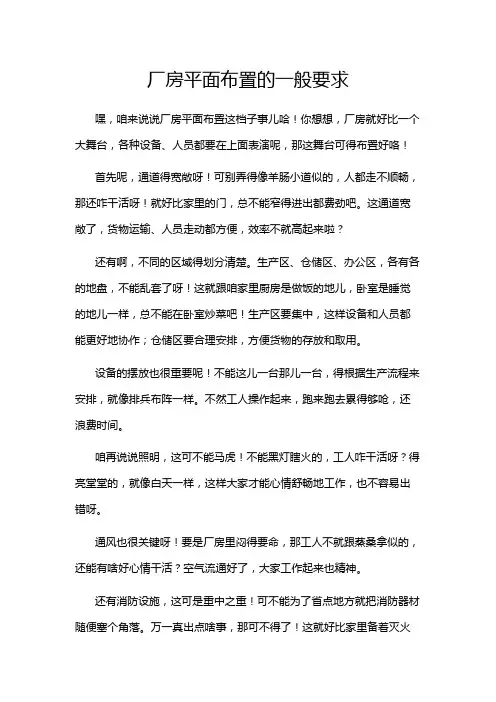

厂房平面布置的一般要求嘿，咱来说说厂房平面布置这档子事儿哈！你想想，厂房就好比一个大舞台，各种设备、人员都要在上面表演呢，那这舞台可得布置好咯！首先呢，通道得宽敞呀！可别弄得像羊肠小道似的，人都走不顺畅，那还咋干活呀！就好比家里的门，总不能窄得进出都费劲吧。

这通道宽敞了，货物运输、人员走动都方便，效率不就高起来啦？还有啊，不同的区域得划分清楚。

生产区、仓储区、办公区，各有各的地盘，不能乱套了呀！这就跟咱家里厨房是做饭的地儿，卧室是睡觉的地儿一样，总不能在卧室炒菜吧！生产区要集中，这样设备和人员都能更好地协作；仓储区要合理安排，方便货物的存放和取用。

设备的摆放也很重要呢！不能这儿一台那儿一台，得根据生产流程来安排，就像排兵布阵一样。

不然工人操作起来，跑来跑去累得够呛，还浪费时间。

咱再说说照明，这可不能马虎！不能黑灯瞎火的，工人咋干活呀？得亮堂堂的，就像白天一样，这样大家才能心情舒畅地工作，也不容易出错呀。

通风也很关键呀！要是厂房里闷得要命，那工人不就跟蒸桑拿似的，还能有啥好心情干活？空气流通好了，大家工作起来也精神。

还有消防设施，这可是重中之重！可不能为了省点地方就把消防器材随便塞个角落。

万一真出点啥事，那可不得了！这就好比家里备着灭火器，关键时刻能救命呢！另外，厂房的卫生也得注意呀！不能脏兮兮的，到处是灰尘、垃圾。

这不仅影响工作环境，对产品质量也可能有影响呢。

总之，厂房平面布置可不是小事，这关系到生产效率、工人安全和产品质量呢！咱得认真对待，把这个大舞台布置得妥妥当当的，让一切都能顺顺利利地进行。

你说是不是这个理儿？咱可不能在这上面犯糊涂呀！要让厂房成为一个高效、安全、舒适的工作场所，这样大家才能开开心心地工作，企业才能发展得更好呀！。

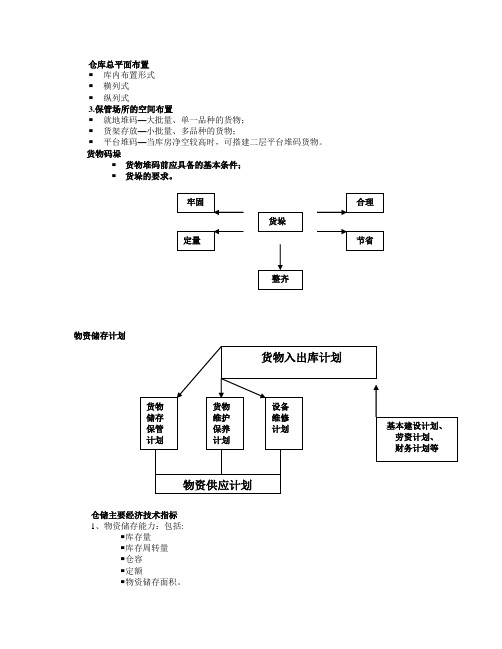

仓库总平面布置
库内布置形式
横列式
纵列式
3.保管场所的空间布置
就地堆码—大批量、单一品种的货物；
货架存放—小批量、多品种的货物；
平台堆码—当库房净空较高时，可搭建二层平台堆码货物。

货物码垛
货物堆码前应具备的基本条件；
货垛的要求。

物资储存计划
仓储主要经济技术指标
1、物资储存能力：包括:
库存量
库存周转量
仓容
定额
物资储存面积。

仓储主要经济技术指标
1、物资储存能力：
仓库面积利用率=库房有效面积/库房的使用面积
仓库有效容积=库房有效面积x堆码有效高度
定额:一定技术条件下,单位面积允许储存的最高数量标准某类物资单位面积储存定额(t/m2)=
某类物资实际储存量/某类物资储存实际占用面积
仓储主要经济技术指标
2、物资吞吐能力：
一定技术条件和一定时间内,完成物资出入库数量的能力.
包括：物资吞吐量、装卸搬运设
备作业能力、作业有效率。

P年能=P日能xNxd工日xd完好
4.2 仓储作业流程管理
仓储作业流程管理的要点
一、入库管理中的验收工作；
二、储存保管中的维护保养工作；
三、出库管理中的复核工作。

1.货物入库管理
入库过程:
货物接运
验收
办理入库手续。

厂房篇 1、员工宿舍 厂房内严禁设置员工宿舍。

■ ■■■■ 2、办公室、休息室(1) 办公室、休息室等不应设置在甲、乙类厂房内，当确需贴临本厂房时,其耐火等级不应低于二级，并应采用耐火极限不低于3.00h的防爆墙与厂房分隔且应设置独立的安全出口。

(2)在丙类厂房内设置的办公室、休息室,应采用耐火极限不低于2.50h的防火隔墙和1.0 0h的楼板与其他部位分隔，并位至少设置1个独立的安全出口。

如隔墙上需开设相互连通的门时，应采用乙级防火门。

3、液体中间储罐厂房中的丙类液体中间储罐应设置在单独房间内，其容积不应大于5m3。

设置该中间储罐的房间，应采用耐火极限不低于3.00h的防火隔墙和1.50h的楼板与其他部位分隔，房间的门应采用甲级防火门4、中间仓库厂房内设置中间仓库时,应符合下列规定:(1) 甲、乙类中间仓库应靠外墙布置众其储量不宜超过1昼夜的需要量;(2) 甲、乙、丙类中间仓库应采用防火墙和耐火极限不低于1.50h的不燃性楼板与其他部位分隔;(3) 设置丁、戊类中间仓库时，应采用耐火极限不低于2.00h的防火隔墙和1.00h的楼板与其他部位隔开。

5、变、配电站(1)变配电站不应设置在甲、乙类厂房内或贴邻，且不应设置在爆炸性气体、粉尘环境的危险区域内。

(2)供甲、乙类厂房专用的10kV及以下的变、配电站，当采用无门、窗、洞口的防火墙分隔时，可一面贴邻，并应符合相关规定。

乙类房的配电站确需在防火墙上开窗时应采用甲级防火窗。

仓库篇1、员工宿舍仓库内严禁设置员工宿舍。

2、办公室、休息室(1) 甲、乙类仓库内严禁设置办公室、休息室等，并不应贴邻建造。

(2)在丙、丁类仓库内设置的办公室、休息室,应采用耐火极限不低于2.50h的防火隔墙和1.00h的楼板与其他部位隔开，并应设置独立的安全出口。

隔墙上需开设相互连通的门时，应采用乙级防火门。

厂房中间仓库注1、耐火等级和面积要同时符合仓库的相关规定，且与所服务车间的建筑积之和不得大于该类厂房防火分区的最大允许建筑面积。

仓库建设方案现场现在有4个仓库，准备分为大件物品堆放仓库、易损配件仓库、油脂仓库、工具仓库。

以下按照顺序进行说明。

一、大件物品堆放仓库大件物品堆放仓库（图一），不设置货架，采用堆放方式放置物品，主要放置大件配件及加工定制件，滚筒采用木箱放置的方法（滚筒购买时自带的木箱）。

（必须采用外开门。

）图一大件物品堆放仓库，不设置货架，采用堆放方式放置物品，主要放置大件配件及加工定制件，滚筒采用木箱放置的方法（滚筒购买时自带的木箱）。

（必须采用外开门。

）二、易损配件仓库图二内部采用全货架进行摆放，货架摆放形式如图二，靠墙采用高2米宽0.6米（货架如图三），中间采用背对背摆放形式采用高2米宽0.6米（图四）。

仓库主要螺栓、开关、轴承、气管、线缆、灯管、卡扣、气管接头等，建议采用零件盒放置（图五）。

图三图四图五三、油脂仓库油脂仓库采用堆放和货架结合方式，布局如图六。

货架采用高2米宽0.6米（如图七）。

图六图七四、工具存放工具采用定人管理模式（在机修中选定1-2人），工具柜（机修用）放置在维修车间，采用如图八样子（柜子上安装门），主要放置手动葫芦、千斤顶、吊扣、拉码、吊装带、安全带、重型套筒、轻型套筒等。

仓库工具柜图纸如（图九）：图八图九货架采购方式说明：网上采购：京东具有一款重型货架比较适合。

（如图1）具有规格如图2。

可以进行组合以满足仓库需求。

图1图2下面以油脂仓库3米长货架为例进行价格说明。

京东采购150×60×200两个进行组合，共计1152元（货架费用）加运费50元，单米约400元。

项目部自己加工：承重单层500kg，单米价格约403元。

考虑到机修人员较少，加工周期较长，人员连日加班建议直接采购成品货架。
