在继电器线圈两端并联电阻和反向并联二极管各起什么作用

一般是降低二极管等效电阻,并上电阻后二极管两端压降没有减小,但是通过去的电流小了,被并联的电阻分流了,这也是保护二极管的一种办法。

但你这里后面接了电容就有别的作用了，因为二极管是正向电阻小，反向电阻很大，电容放电就不可能走二极管这里走，除非二极管的漏电流很大。

加个电阻就可以提供电容放电的途径,当然这样你这个电阻就要比较大,正向通路,二极管电阻小,电流大都走二极管过去,反向时候二极管电阻大,电流走电阻回来。

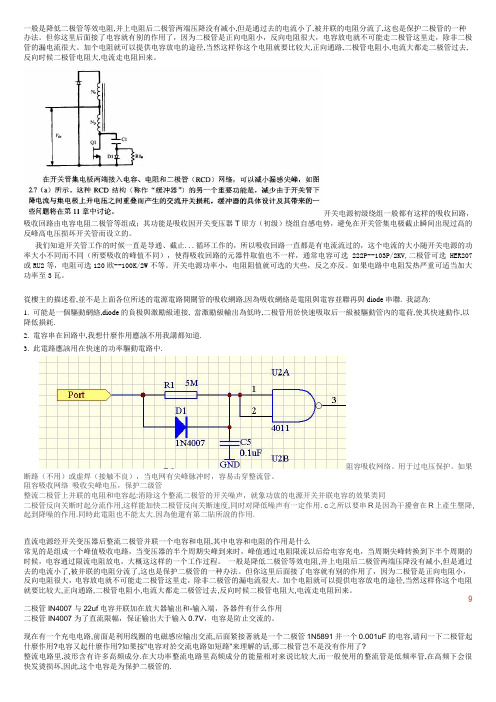

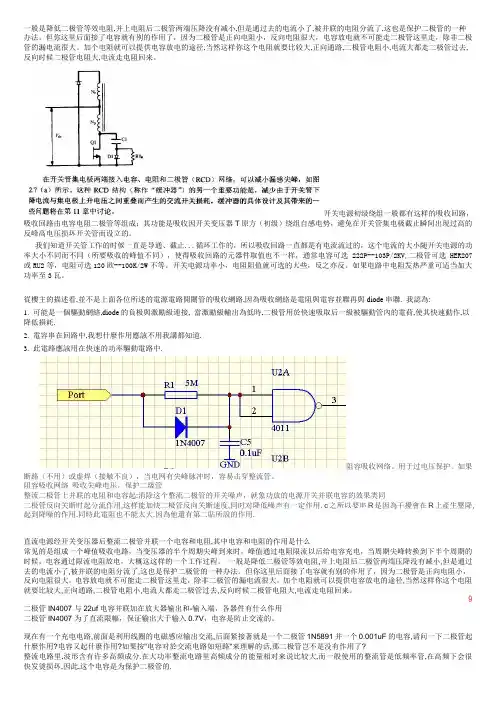

开关电源初级绕组一般都有这样的吸收回路，吸收回路由电容电阻二极管等组成；其功能是吸收因开关变压器T原方（初级）绕组自感电势，避免在开关管集电极截止瞬间出现过高的反峰高电压损坏开关管而设立的。

我们知道开关管工作的时候一直是导通、截止...循环工作的，所以吸收回路一直都是有电流流过的，这个电流的大小随开关电源的功率大小不同而不同（所要吸收的峰值不同），使得吸收回路的元器件取值也不一样，通常电容可选222P--103P/2KV,二极管可选HER207或RU2等，电阻可选120欧--100K/2W不等。

开关电源功率小，电阻阻值就可选的大些，反之亦反。

如果电路中电阻发热严重可适当加大功率至3瓦。

從樓主的描述看,並不是上面各位所述的電源電路開關管的吸收網路,因為吸收網絡是電阻與電容並聯再與diode串聯. 我認為:1. 可能是一個驅動網絡,diode的負极與激勵級連接, 當激勵級輸出為低時,二极管用於快速吸取后一級被驅動管內的電荷,使其快速動作,以降低損耗.2. 電容串在回路中,我想什麼作用應該不用我講都知道.3. 此電路應該用在快速的功率驅動電路中.阻容吸收网络。

用于过电压保护。

如果断路（不用）或虚焊（接触不良），当电网有尖峰脉冲时，容易击穿整流管。

阻容吸收网络吸收尖峰电压，保护二级管整流二极管上并联的电阻和电容起:消除这个整流二极管的开关噪声，就象功放的电源开关并联电容的效果类同二极管反向关断时起分流作用,这样能加快二极管反向关断速度,同时对降低噪声有一定作用. c之所以要串R是因為干擾會在R上產生壓降,起到降噪的作用.同時此電阻也不能太大.因為他還有第二貼所說的作用.直流电源经开关变压器后整流二极管并联一个电容和电阻,其中电容和电阻的作用是什么常见的是组成一个峰值吸收电路，当变压器的半个周期尖峰到来时，峰值通过电阻限流以后给电容充电，当周期尖峰转换到下半个周期的时候，电容通过限流电阻放电，大概这这样的一个工作过程。

电路中经常使用的4大继电器，老电工详细讲解继电器的动作原理为了改变继电器的某些特性、保护电接点、或为了保护其他电子元件，常常用到一些简单的继电器附加电路。

在本文对加速吸合电路、延缓动作电路、消火花电路和保护晶体管电路这四种继电器附加电路做详细介绍。

加速吸合电路(一)对于直流电路里的继电器，设线圈本身的电阻为R0，在线圈上串联电阻R，电阻旁并联电容C如图1所示。

当开关K合上时，由于电容的充电电流也要流过线圈，所以短时间内通过线圈的电流比稳态电流I=U/(R0+R)要大，动作也就加快了。

如果串联电阻R仍按照线圈的额定电流计算，短时间内的实际电流要超过额定值，不过时间不长，发热并不明显。

▲图1 继电器加速吸合电路图1的电源电压应该比不用加速电路时高一些，电阻的散热功率应按稳态电流计算。

电容的容量视需要而定，其耐压只要高于电源电压即可。

电路切断时的感应电势是加不到电容上的。

倘若电源电压已经确定，线圈电阻也已很大，在串联电阻之后有可能使稳态电流略小于吸合电流，初看起来这种情况就不能采用上述方法了，但是开关刚刚合上时电容相当于短路，只要这段时间里的电流大于吸合电流，仍然可以使继电器吸合。

至于稳态电流虽小于吸合电流，只要它仍大于释放电流，就能保持吸合不放。

所以串联电阻的阻值不一定按照吸合电流来计算。

昌晖仪表提醒大家注意：加速吸合电路电路不能用在交流继电器上。

延缓动作电路(二)如果把电容C并联在线圈两端，就成为图2的电路，开关闭合时充电电流在R上形成压降，使线圈两端电压增长较慢，吸合时间就会延长。

同样，在开关断开时，电容C的放电和被感应电势反向充电，又会使释放时间延长。

▲图2 继电器延缓动作电路若只希望延长释放时间，可利用图3的电路。

电源接通时二极管D处于截止状态，不起作用。

但当开关K断开时，线圈里的感应电势将通过二极管形成电流，使铁芯里的磁通衰减缓慢，释放动作就推迟了。

▲图3 继电器延缓动作电路（二极管）图3电路比图2占用空间小，但只延缓释放时间，对吸合时间无影响。

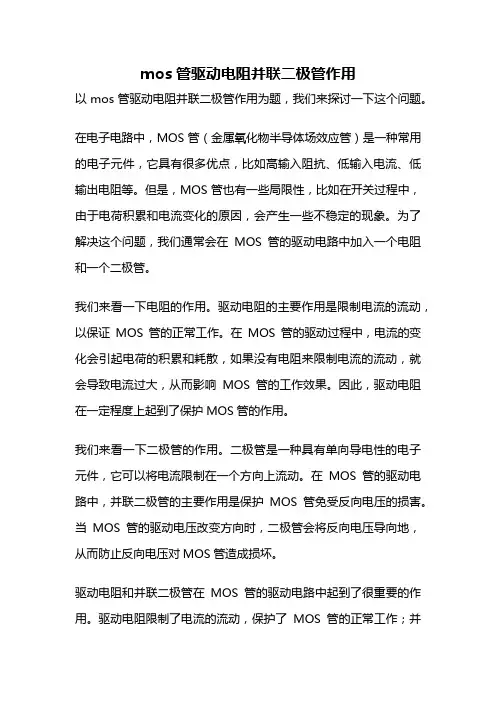

mos管驱动电阻并联二极管作用以mos管驱动电阻并联二极管作用为题，我们来探讨一下这个问题。

在电子电路中，MOS管（金属氧化物半导体场效应管）是一种常用的电子元件，它具有很多优点，比如高输入阻抗、低输入电流、低输出电阻等。

但是，MOS管也有一些局限性，比如在开关过程中，由于电荷积累和电流变化的原因，会产生一些不稳定的现象。

为了解决这个问题，我们通常会在MOS管的驱动电路中加入一个电阻和一个二极管。

我们来看一下电阻的作用。

驱动电阻的主要作用是限制电流的流动，以保证MOS管的正常工作。

在MOS管的驱动过程中，电流的变化会引起电荷的积累和耗散，如果没有电阻来限制电流的流动，就会导致电流过大，从而影响MOS管的工作效果。

因此，驱动电阻在一定程度上起到了保护MOS管的作用。

我们来看一下二极管的作用。

二极管是一种具有单向导电性的电子元件，它可以将电流限制在一个方向上流动。

在MOS管的驱动电路中，并联二极管的主要作用是保护MOS管免受反向电压的损害。

当MOS管的驱动电压改变方向时，二极管会将反向电压导向地，从而防止反向电压对MOS管造成损坏。

驱动电阻和并联二极管在MOS管的驱动电路中起到了很重要的作用。

驱动电阻限制了电流的流动，保护了MOS管的正常工作；并联二极管则保护了MOS管免受反向电压的损害。

这两个元件的作用相辅相成，共同确保了MOS管的稳定工作。

需要注意的是，选择合适的驱动电阻和二极管是非常重要的。

驱动电阻的阻值应根据MOS管的工作电流来确定，一般需要满足一定的电流放大比；而并联二极管的参数应根据MOS管的工作电压来选择，以确保二极管能够承受反向电压。

此外，还需要考虑驱动电路的功耗和响应速度等因素。

MOS管驱动电阻并联二极管在电子电路中起着重要的作用。

它们共同保证了MOS管的稳定工作，防止了电流和电压的不稳定引起的问题。

在设计电子电路时，我们需要合理选择驱动电阻和二极管，并根据实际情况进行调整，以确保电路的稳定性和可靠性。

继电器驱动电路原理及注意事项默认分类2008-09-22 11:04:21 阅读1762 评论0 字号：大中小继电器驱动电路原理及注意事项家用空调器电控板上的12V直流继电器，是采用集成电路2003驱动，当2003输出脚不够用时才会用晶体管驱动，下面分别介绍这两种驱动电路。

1、集成电路2003电路原理图左图1～7是信号输入（IN），10～16是输出信号（OUT），8和9是集成电路电源。

右图是集成块内部原理图。

1.1 工作原理简介根据集成电路驱动器2003的输入输出特性，有人把它简称叫“驱动器”“反向器”“放大器”等，现在常用型号为：TD62003AP。

当2003输入端为高电平时，对应的输出口输出低电平，继电器线圈通电，继电器触点吸合；当2003输入端为低电平时，继电器线圈断电，继电器触点断开；在2003内部已集成起反向续流作用的二极管，因此可直接用它驱动继电器。

1.2检修判断2003好坏的方法非常简单，用万用表直流档分别测量其输入和输出端电压，如果输入端1～7是低电平（0V），输出端10～16必然是高电平（12V）；反之，如果输入端1～7是高电平（5V），输出端10～16必然是低电平（0V）；否则，驱动器已坏。

测试条件：1.待机；2.开机。

测试方法：将万用表调至20V直流档，负表笔接电控板地线（7812稳压块散热片），正表笔分别轻触2003各脚。

2. 晶体管驱动电路当晶体管用来驱动继电器时，必须将晶体管的发射极接地。

具体电路如下：2.1工作原理简介NPN晶体管驱动时：当晶体管T1基极被输入高电平时，晶体管饱和导通，集电极变为低电平，因此继电器线圈通电，触点RL1吸合。

当晶体管T1基极被输入低电平时，晶体管截止，继电器线圈断电，触点RL1断开。

PNP晶体管驱动电路目前没有采用，因此在这里不作介绍。

2.1 电路中各元器件的作用：晶体管T1可视为控制开关，一般选取VCBO≈VCEO≥24V，放大倍数β一般选择在120～240之间。

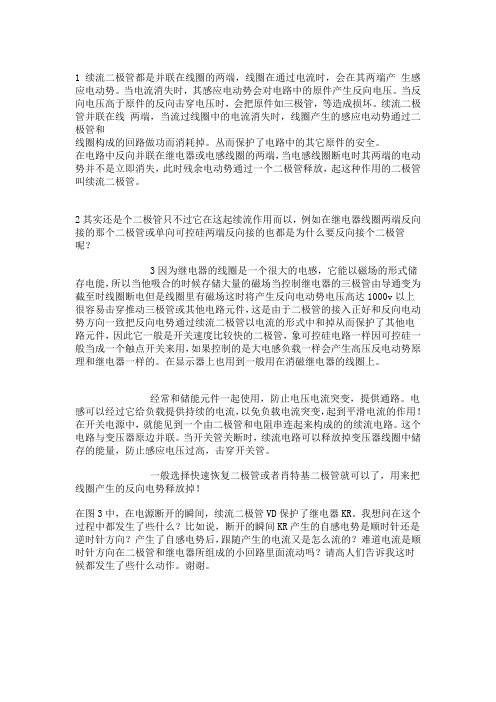

1续流二极管都是并联在线圈的两端，线圈在通过电流时，会在其两端产生感应电动势。

当电流消失时，其感应电动势会对电路中的原件产生反向电压。

当反向电压高于原件的反向击穿电压时，会把原件如三极管，等造成损坏。

续流二极管并联在线两端，当流过线圈中的电流消失时，线圈产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉。

丛而保护了电路中的其它原件的安全。

在电路中反向并联在继电器或电感线圈的两端，当电感线圈断电时其两端的电动势并不是立即消失，此时残余电动势通过一个二极管释放，起这种作用的二极管叫续流二极管。

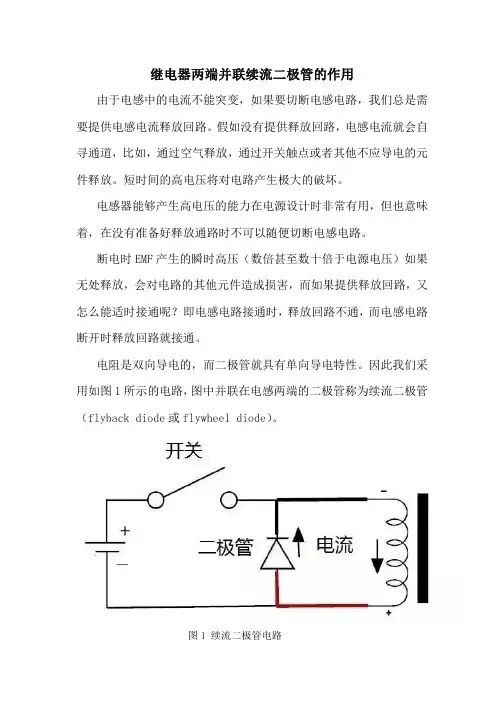

2其实还是个二极管只不过它在这起续流作用而以，例如在继电器线圈两端反向接的那个二极管或单向可控硅两端反向接的也都是为什么要反向接个二极管呢？3因为继电器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当他吸合的时候存储大量的磁场当控制继电器的三极管由导通变为截至时线圈断电但是线圈里有磁场这时将产生反向电动势电压高达1000v以上很容易击穿推动三极管或其他电路元件，这是由于二极管的接入正好和反向电动势方向一致把反向电势通过续流二极管以电流的形式中和掉从而保护了其他电路元件，因此它一般是开关速度比较快的二极管，象可控硅电路一样因可控硅一般当成一个触点开关来用，如果控制的是大电感负载一样会产生高压反电动势原理和继电器一样的。

在显示器上也用到一般用在消磁继电器的线圈上。

经常和储能元件一起使用，防止电压电流突变，提供通路。

电感可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。

这个电路与变压器原边并联。

当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量，防止感应电压过高，击穿开关管。

一般选择快速恢复二极管或者肖特基二极管就可以了，用来把线圈产生的反向电势释放掉！在图3中，在电源断开的瞬间，续流二极管VD保护了继电器KR。

我想问在这个过程中都发生了些什么？比如说，断开的瞬间KR产生的自感电势是顺时针还是逆时针方向？产生了自感电势后，跟随产生的电流又是怎么流的？难道电流是顺时针方向在二极管和继电器所组成的小回路里面流动吗？请高人们告诉我这时候都发生了些什么动作。

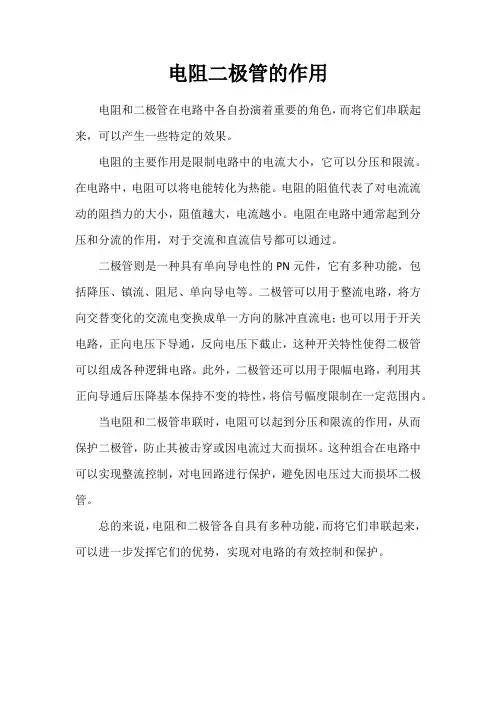

电阻二极管的作用
电阻和二极管在电路中各自扮演着重要的角色，而将它们串联起来，可以产生一些特定的效果。

电阻的主要作用是限制电路中的电流大小，它可以分压和限流。

在电路中，电阻可以将电能转化为热能。

电阻的阻值代表了对电流流动的阻挡力的大小，阻值越大，电流越小。

电阻在电路中通常起到分压和分流的作用，对于交流和直流信号都可以通过。

二极管则是一种具有单向导电性的PN元件，它有多种功能，包括降压、镇流、阻尼、单向导电等。

二极管可以用于整流电路，将方向交替变化的交流电变换成单一方向的脉冲直流电；也可以用于开关电路，正向电压下导通，反向电压下截止，这种开关特性使得二极管可以组成各种逻辑电路。

此外，二极管还可以用于限幅电路，利用其正向导通后压降基本保持不变的特性，将信号幅度限制在一定范围内。

当电阻和二极管串联时，电阻可以起到分压和限流的作用，从而保护二极管，防止其被击穿或因电流过大而损坏。

这种组合在电路中可以实现整流控制，对电回路进行保护，避免因电压过大而损坏二极管。

总的来说，电阻和二极管各自具有多种功能，而将它们串联起来，可以进一步发挥它们的优势，实现对电路的有效控制和保护。

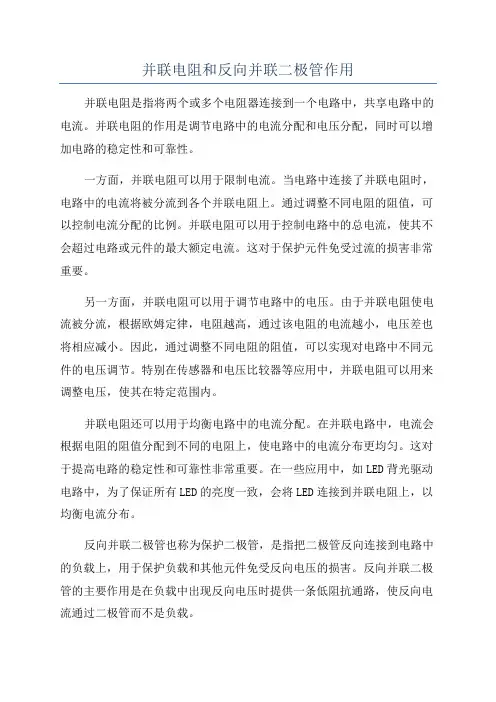

并联电阻和反向并联二极管作用并联电阻是指将两个或多个电阻器连接到一个电路中，共享电路中的电流。

并联电阻的作用是调节电路中的电流分配和电压分配，同时可以增加电路的稳定性和可靠性。

一方面，并联电阻可以用于限制电流。

当电路中连接了并联电阻时，电路中的电流将被分流到各个并联电阻上。

通过调整不同电阻的阻值，可以控制电流分配的比例。

并联电阻可以用于控制电路中的总电流，使其不会超过电路或元件的最大额定电流。

这对于保护元件免受过流的损害非常重要。

另一方面，并联电阻可以用于调节电路中的电压。

由于并联电阻使电流被分流，根据欧姆定律，电阻越高，通过该电阻的电流越小，电压差也将相应减小。

因此，通过调整不同电阻的阻值，可以实现对电路中不同元件的电压调节。

特别在传感器和电压比较器等应用中，并联电阻可以用来调整电压，使其在特定范围内。

并联电阻还可以用于均衡电路中的电流分配。

在并联电路中，电流会根据电阻的阻值分配到不同的电阻上，使电路中的电流分布更均匀。

这对于提高电路的稳定性和可靠性非常重要。

在一些应用中，如LED背光驱动电路中，为了保证所有LED的亮度一致，会将LED连接到并联电阻上，以均衡电流分布。

反向并联二极管也称为保护二极管，是指把二极管反向连接到电路中的负载上，用于保护负载和其他元件免受反向电压的损害。

反向并联二极管的主要作用是在负载中出现反向电压时提供一条低阻抗通路，使反向电流通过二极管而不是负载。

反向并联二极管能够起到以下几个方面的作用：1.保护负载：当负载电压反向偏置时，反向并联二极管将提供一个低阻抗的通路，使反向电流直接通过二极管流回电源，从而保护负载不受反向电压的损害。

2.防止元件损坏：在电路中的其他元件如晶体管、集成电路等遇到反向电压时，反向并联二极管可以防止这些元件受到损坏。

由于反向并联二极管的导通电压一般较低，它可以将电压超过其导通电压的反向电压导向到地点。

3.防止电路出现故障：在一些情况下，电路中可能会因为供电电源的电压瞬间增加而导致反向电压的出现。

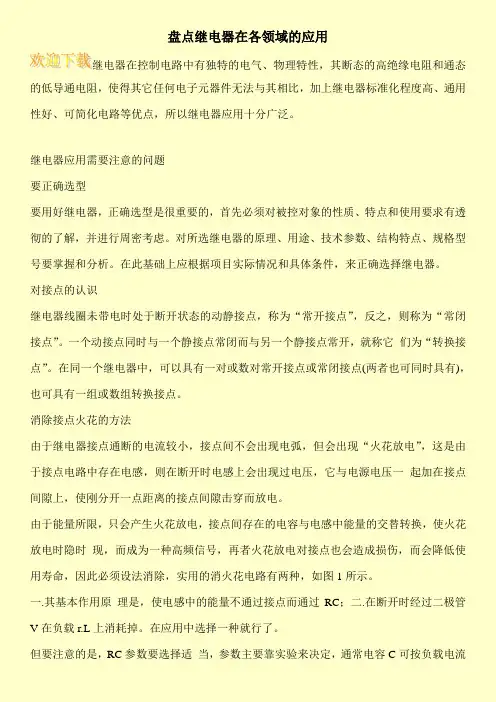

盘点继电器在各领域的应用继电器在控制电路中有独特的电气、物理特性，其断态的高绝缘电阻和通态的低导通电阻，使得其它任何电子元器件无法与其相比，加上继电器标准化程度高、通用性好、可简化电路等优点，所以继电器应用十分广泛。

继电器应用需要注意的问题要正确选型要用好继电器，正确选型是很重要的，首先必须对被控对象的性质、特点和使用要求有透彻的了解，并进行周密考虑。

对所选继电器的原理、用途、技术参数、结构特点、规格型号要掌握和分析。

在此基础上应根据项目实际情况和具体条件，来正确选择继电器。

对接点的认识继电器线圈未带电时处于断开状态的动静接点，称为“常开接点”，反之，则称为“常闭接点”。

一个动接点同时与一个静接点常闭而与另一个静接点常开，就称它们为“转换接点”。

在同一个继电器中，可以具有一对或数对常开接点或常闭接点(两者也可同时具有)，也可具有一组或数组转换接点。

消除接点火花的方法由于继电器接点通断的电流较小，接点间不会出现电弧，但会出现“火花放电”，这是由于接点电路中存在电感，则在断开时电感上会出现过电压，它与电源电压一起加在接点间隙上，使刚分开一点距离的接点间隙击穿而放电。

由于能量所限，只会产生火花放电，接点间存在的电容与电感中能量的交替转换，使火花放电时隐时现，而成为一种高频信号，再者火花放电对接点也会造成损伤，而会降低使用寿命，因此必须设法消除，实用的消火花电路有两种，如图1所示。

一.其基本作用原理是，使电感中的能量不通过接点而通过RC；二.在断开时经过二极管V在负载r.L上消耗掉。

在应用中选择一种就行了。

但要注意的是，RC参数要选择适当，参数主要靠实验来决定，通常电容C可按负载电流1A／1微法选择。

使用二极管时其正负极性应连接正确。

增大接点负载的方法在使用中，如果接点的负载能力满足不了使用要求时，可以采取几对接点并联的方法来解决。

但在使用前应进行调整，使之接点的同步性达到要求，否则适得其反。

最好的方法是采用中间继电器或接触器来扩大接点的负载能力。

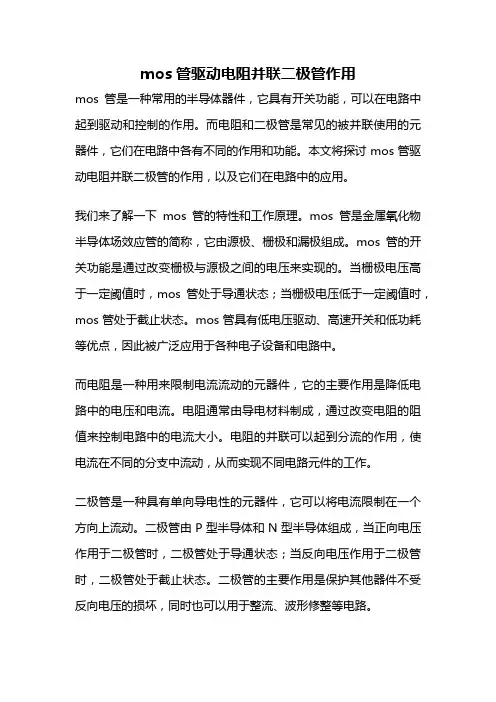

mos管驱动电阻并联二极管作用mos管是一种常用的半导体器件，它具有开关功能，可以在电路中起到驱动和控制的作用。

而电阻和二极管是常见的被并联使用的元器件，它们在电路中各有不同的作用和功能。

本文将探讨mos管驱动电阻并联二极管的作用，以及它们在电路中的应用。

我们来了解一下mos管的特性和工作原理。

mos管是金属氧化物半导体场效应管的简称，它由源极、栅极和漏极组成。

mos管的开关功能是通过改变栅极与源极之间的电压来实现的。

当栅极电压高于一定阈值时，mos管处于导通状态；当栅极电压低于一定阈值时，mos管处于截止状态。

mos管具有低电压驱动、高速开关和低功耗等优点，因此被广泛应用于各种电子设备和电路中。

而电阻是一种用来限制电流流动的元器件，它的主要作用是降低电路中的电压和电流。

电阻通常由导电材料制成，通过改变电阻的阻值来控制电路中的电流大小。

电阻的并联可以起到分流的作用，使电流在不同的分支中流动，从而实现不同电路元件的工作。

二极管是一种具有单向导电性的元器件，它可以将电流限制在一个方向上流动。

二极管由P型半导体和N型半导体组成，当正向电压作用于二极管时，二极管处于导通状态；当反向电压作用于二极管时，二极管处于截止状态。

二极管的主要作用是保护其他器件不受反向电压的损坏，同时也可以用于整流、波形修整等电路。

mos管驱动电阻并联二极管的作用是为了提高电路的稳定性和可靠性。

在一些特殊的电路应用中，mos管的驱动电流可能过大，导致mos管工作不稳定或过载。

此时，可以通过并联电阻来限制mos 管的驱动电流，避免过大的电流对mos管造成损害。

而并联二极管的作用是为了保护mos管免受反向电压的侵害，防止mos管受到电压的损坏。

在实际应用中，mos管驱动电阻并联二极管常常用于各种开关电路、逆变器、功率放大器等场合。

通过合理选择电阻的阻值和二极管的参数，可以实现对mos管的准确驱动和保护。

同时，mos管驱动电阻并联二极管还可以提高电路的工作效率和稳定性，减少因电流和电压过大而引起的故障。
