汽机锅炉的各个工况的对应关系

锅炉冷态启动锅炉冷态启动单元机组的冷态启动可以分为以锅炉点火、汽机冲转、电机并网和机组升负荷为主要特征的四个阶段，在这几个阶段中，汽机冲转和电机并网过程中锅炉的操作较少，另两个阶段主要是锅炉的操作。

进一步说，自然循环汽包锅炉在机组启动过程中的主要操作可细分为锅炉上水、炉膛吹扫、锅炉点火、锅炉升温升压并机组冲转并网、锅炉升负荷至额定值等五个阶段。

一、锅炉上水锅炉上水一般用电动给水泵，在冷态下也可用专设的锅炉上水泵。

上水前，锅炉连排扩容器、定排扩容器系统应符合投运条件，炉水系统各疏放水和放气阀门应处于正确的状态，炉水取样阀、饱和蒸汽取样阀和化学加药阀应开启，省煤器再循环阀关闭。

过热器和再热器疏水放气系统和减温水系统符合投运条件。

开启汽包就地水位计和电接点水位计，并检查水位变送器工作正常。

给水系统中各部件的状态已经检查确认符合启动条件。

锅炉在完成启动前的各项检查和试验后便可上水。

本锅炉对上水的要求如下：(1)进水前水质化验合(2)进水温度40℃-60℃给水与汽包下壁温度差小于55℃,最高不超过83℃(3)汽包壁金属温度变化率小于l.83℃，上下壁温差平均不超过60℃(4)进水时间：夏季不少于2小时，冬季3－4小时锅炉上水之前,机组化学水处理应具备制备和提供合格给水的能力，给水需经加药处理，并尽可能采取措施除氧。

如果采用上水泵上水，则在机组凝结水箱水位满足后启动上水泵，用上水泵出口流量控制阀控制锅炉上水流量，在上水管处加药。

如果采用电动给水泵上水，应在除氧器给水箱水位满足后，联系汽机值班员启动给水泵，开启主给水电动门，微开给水调节门，利用给水调节门的开度，控制锅炉进水速度，并在除氧器处加药。

当省煤器进满水后，关闭炉顶省煤器空气门并继续向锅炉进水，待汽包就地水位计见水后，减小进水流量，进水至汽包水位维持在-200mm，关闭主给水电动门及调节门，停止进水并同时停止加药，开启省煤器再循环阀。

锅炉进水结束后，通知化学化验炉水水质，若不合格，应将锅炉炉水放尽重新上水，直至水质合格。

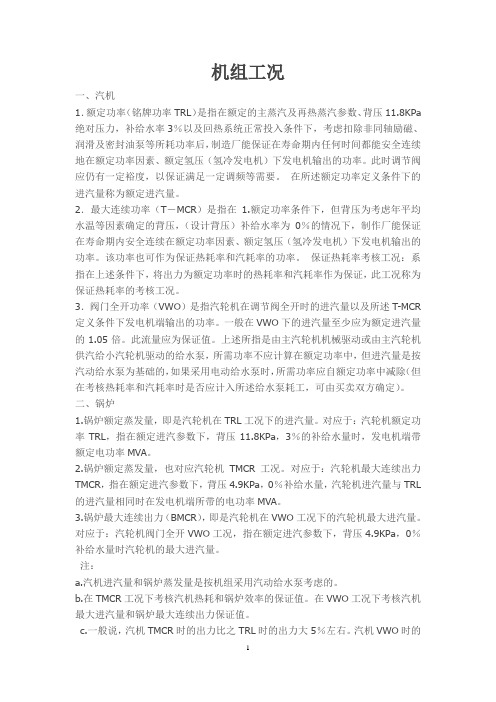

机组工况一、汽机1．额定功率（铭牌功率TRL）是指在额定的主蒸汽及再热蒸汽参数、背压11.8KPa 绝对压力，补给水率3％以及回热系统正常投入条件下，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

此时调节阀应仍有一定裕度，以保证满足一定调频等需要。

在所述额定功率定义条件下的进汽量称为额定进汽量。

2．最大连续功率（T－MCR）是指在1.额定功率条件下，但背压为考虑年平均水温等因素确定的背压，（设计背压）补给水率为0％的情况下，制作厂能保证在寿命期内安全连续在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

该功率也可作为保证热耗率和汽耗率的功率。

保证热耗率考核工况：系指在上述条件下，将出力为额定功率时的热耗率和汽耗率作为保证，此工况称为保证热耗率的考核工况。

3．阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述T-MCR 定义条件下发电机端输出的功率。

一般在VWO下的进汽量至少应为额定进汽量的1.05倍。

此流量应为保证值。

上述所指是由主汽轮机机械驱动或由主汽轮机供汽给小汽轮机驱动的给水泵，所需功率不应计算在额定功率中，但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，所需功率应自额定功率中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定）。

二、锅炉1.锅炉额定蒸发量，即是汽轮机在TRL工况下的进汽量。

对应于：汽轮机额定功率TRL，指在额定进汽参数下，背压11.8KPa，3％的补给水量时，发电机端带额定电功率MVA。

2.锅炉额定蒸发量，也对应汽轮机TMCR工况。

对应于：汽轮机最大连续出力TMCR，指在额定进汽参数下，背压4.9KPa，0％补给水量，汽轮机进汽量与TRL 的进汽量相同时在发电机端所带的电功率MVA。

3.锅炉最大连续出力（BMCR），即是汽轮机在VWO工况下的汽轮机最大进汽量。

精心整理一、汽机1．额定功率（铭牌功率TRL）是指在额定的主蒸汽及再热蒸汽参数、背压11.8KPa绝对压力，补给水率3％以及回热系统正常投入条件下，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

此时调节阀应仍有一定裕度，以保证满足一定调频等需要。

在所述额定功率定义1.锅炉额定蒸发量，即是汽轮机在TRL工况下的进汽量。

对应于：汽轮机额定功率TRL，指在额定进汽参数下，背压11.8KPa，3％的补给水量时，发电机端带额定电功率MVA。

2.锅炉额定蒸发量，也对应汽轮机TMCR工况。

对应于：汽轮机最大连续出力TMCR，指在额定进汽参数下，背压4.9KPa，0％补给水量，汽轮机进汽量与TRL的进汽量相同时在发电机端所带的电功率MVA。

3.锅炉最大连续出力（BMCR），即是汽轮机在VWO工况下的汽轮机最大进汽量。

对应于：汽轮机阀门全开VWO工况，指在额定进汽参数下，背压4.9KPa，0％补给水量时汽轮机的最大进汽量。

注：a.汽机进汽量和锅炉蒸发量是按机组采用汽动给水泵考虑的。

b.在TMCR工况下考核汽机热耗和锅炉效率的保证值。

在VWO工况下考核汽机最大进汽量和锅炉最大连续出力保证值。

c.一般说，汽机TMCR时的出力比之TRL TMCR 时的进汽量多3～5％，出力则多4～4.5％。

d.如若厂用汽需用量较大时，锅炉BMCR％左右。

e.不考虑超压条件。

f.TMCR工况下汽机背压4.9KPa据实际冷却水温取值，调整为６００ＭＷ机组a、补水率３％，回热系统投运３调阀全开工况（ＶＷＯ工况）汽机调阀全开，其他条件同ＴＨＡ工况，汽机进汽量不小于铭牌进汽量１．０５倍４最大连续出力工况（Ｔ－ＭＣＲ工况）汽机进汽量等于铭牌进汽量，额定进汽参数，背压４．９ＫＰa，补水率０％，回热系统投运下安全连续运行热耗率验收工况THA：指汽轮机在额定进气参数下、额定背压、回热系统正常投运，补水率为0，能连续运行发出的功率；阀门全开工况VWO：汽轮机在调阀全开，额定进气参数、额定背压、回热系统正常投运，机组能连续运行的工况；最大连续工况T-MCR：汽轮机在额定进气参数下、额定背压、回热系统正常投运，补水率为0，进气量等于铭牌工况进气量时能连续运行的工况；铭牌工况TRL：汽轮机在额定进气参数下、额定背压、回热系统正常投运，补水率为3%时机组能连续运行发出的铭牌功率。

汽轮机试验各工况的解释作为汽轮机试验的从业人员，一开始对汽轮机各工况如TRL、TMCR、THA、VWO工况是不太清楚的，工作几年以后，实践出真知，自然十分清晰了。

我下面以最通俗的说法解释这几个工况的含义和意义。

希望看完文档后，能有恍然大悟的感觉。

（1）THA工况THA是turbine heat acceptance的缩写。

汽轮机考核工况，用于汽轮机性能的验收和评价。

在汽轮机额定功率（发电量）下，额定排汽压力下（全年平均背压），额定进汽参数下，无补水时机组的热耗率。

此工况即为THA工况，也称验收工况。

解释完THA工况，才有资格再去看TRL和TMCR工况。

（2）TRL工况TRL是turbine rated load的缩写（锅炉TRL蒸发量对应）。

汽轮机排汽压力和环境温度有很大关系，若排汽压力升高，机组主汽流量必然增大。

对汽轮机、锅炉的安全性都有影响。

此工况目的在于考核机组夏季炎热时候，机组是否具备发出额定功率的能力。

TRL工况要求在额定进汽参数下，机组高背压（湿冷机组11.8kPa，空冷机组33kPa）下，补水率3%，额定进汽参数条件下，机组发额定功率时的热耗率。

请注意，此时TRL对应的主汽流量比THA工况下高出不少。

（3）TMCR工况TMCR为turbine maximum continue rate的缩写。

与TRL工况、锅炉BRL 工况对应。

汽轮机最大连续运行工况。

TMCR工况为TRL进汽流量下，THA工况背压下，在额定进汽参数下，机组的热耗率。

额定进汽参数条件下，无补水机组的热耗率。

注意，TMCR工况下，机组的功率高出THA和TRL不少。

（4）VWO工况VWO是valve wide open的缩写。

所有阀门全开工况。

与锅炉BMCR工况对应。

汽轮机在锅炉最大蒸发量下，机组在额定进汽参数，额定排汽压力，无补水时机组的热耗率。

VWO工况除进汽流量与THA不同外，其他参数条件要求与THA 一致。

锅炉侧工况比较简单，一般只记住额定和最大两个工况即可，百度上介绍的一般没有问题。

汽轮机各种工况简介工况, 简介, 汽轮机1。

额定功率（铭牌功率TRL）是指在额定的主蒸汽及再热蒸汽参数、背压11.8KPa绝对压力，补给水率3％以及回热系统正常投入条件下，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

此时调节阀应仍有一定裕度，以保证满足一定调频等需要。

在所述额定功率定义条件下的进汽量称为额定进汽量。

2。

最大连续功率（T－MCR）是指在1.额定功率条件下，但背压为考虑年平均水温等因素确定的背压，（设计背压）补给水率为0％的情况下，制作厂能保证在寿命期内安全连续在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

该功率也可作为保证热耗率和汽耗率的功率。

保证热耗率考核工况：系指在上述条件下，将出力为额定功率时的热耗率和汽耗率作为保证，此工况称为保证热耗率的考核工况。

3.阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述T-MCR定义条件下发电机端输出的功率。

一般在VWO下的进汽量至少应为额定进汽量的1.05倍。

此流量应为保证值。

上述所指是由主汽轮机机械驱动或由主汽轮机供汽给小汽轮机驱动的给水泵，所需功率不应计算在额定功率中，但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，所需功率应自额定功率中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定）。

二.锅炉1.锅炉额定蒸发量，即是汽轮机在TRL工况下的进汽量。

对应于：汽轮机额定功率TRL，指在额定进汽参数下，背压11.8KPa，3％的补给水量时，发电机端带额定电功率MVA。

2.锅炉额定蒸发量，也对应汽轮机TMCR工况。

对应于：汽轮机最大连续出力TMCR，指在额定进汽参数下，背压4.9KPa，0％补给水量，汽轮机进汽量与TRL的进汽量相同时在发电机端所带的电功率MVA。

3.锅炉最大连续出力（BMCR），即是汽轮机在VWO工况下的汽轮机最大进汽量。

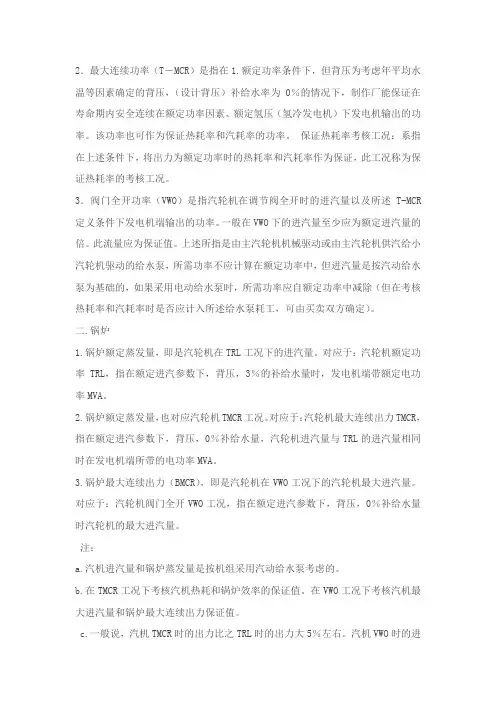

2．最大连续功率（T－MCR）是指在1.额定功率条件下，但背压为考虑年平均水温等因素确定的背压，（设计背压）补给水率为0％的情况下，制作厂能保证在寿命期内安全连续在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。

该功率也可作为保证热耗率和汽耗率的功率。

保证热耗率考核工况：系指在上述条件下，将出力为额定功率时的热耗率和汽耗率作为保证，此工况称为保证热耗率的考核工况。

3．阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述T-MCR 定义条件下发电机端输出的功率。

一般在VWO下的进汽量至少应为额定进汽量的倍。

此流量应为保证值。

上述所指是由主汽轮机机械驱动或由主汽轮机供汽给小汽轮机驱动的给水泵，所需功率不应计算在额定功率中，但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，所需功率应自额定功率中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定）。

二.锅炉1.锅炉额定蒸发量，即是汽轮机在TRL工况下的进汽量。

对应于：汽轮机额定功率TRL，指在额定进汽参数下，背压，3％的补给水量时，发电机端带额定电功率MVA。

2.锅炉额定蒸发量，也对应汽轮机TMCR工况。

对应于：汽轮机最大连续出力TMCR，指在额定进汽参数下，背压，0％补给水量，汽轮机进汽量与TRL的进汽量相同时在发电机端所带的电功率MVA。

3.锅炉最大连续出力（BMCR），即是汽轮机在VWO工况下的汽轮机最大进汽量。

对应于：汽轮机阀门全开VWO工况，指在额定进汽参数下，背压，0％补给水量时汽轮机的最大进汽量。

注：a.汽机进汽量和锅炉蒸发量是按机组采用汽动给水泵考虑的。

b.在TMCR工况下考核汽机热耗和锅炉效率的保证值。

在VWO工况下考核汽机最大进汽量和锅炉最大连续出力保证值。

c.一般说，汽机TMCR时的出力比之TRL时的出力大5％左右。

汽机VWO时的进汽量比之TMCR时的进汽量多3～5％，出力则多4～％。

d.如若厂用汽需用量较大时，锅炉BMCR的蒸发量考虑比汽机VWO时的进汽量再增多3％左右。

TMCR工况是什么意思；进汽量为铭牌工况进汽量;主再汽为额定,汽水品质合格,背压额定,补水0,给水温度额定,回热系统投入.发电机效率98%,额定氢压,功率因素0.85时的出力BMCR :锅炉最大蒸发量，主要是在满足蒸汽参数，炉膛安全情况下的最大出力。

在设计时往往在热力计算中输入该值，看看热力参数是否合理，来确定锅炉各受热面，含炉膛的面积，管子规格，材料等。

往往锅炉的实际最大蒸发量大于合同要求的蒸发量。

一般锅炉厂都留有一定裕度。

锅炉BRL对应于汽机TRL工况，即ECR额定工况，目前上锅引进ALSTOM技术的超临界锅炉热力计算书和技术协议均用BRL表示额定工况，以前引进CE技术的常用ECR表示；北京巴威锅炉厂用汽机THA 工况（热耗考核或称热耗保证工况）来表示ECR，VWO（汽机调门全开工况）来表示BMCR。

其它锅炉厂如哈锅、东锅、武锅根据引进技术流派的不同表示方法也会不同，但主要是这几种。

TRL工况是指汽轮机的能力工况，TMCR是汽轮机的最大出力工况，VWO是阀门全开工况，THA是汽轮机额定出力工况。

把T换成B就是锅炉的。

ECR其实可以包括两种工况：THA和BRL。

THA代表汽轮机在补水率为0、给水温度额定，且背压达到设计值的情况下，达到发电机铭牌出力的工况，即汽轮机热耗考核工况，60万kW机组发600MW，有的锅炉厂直接引用该缩写代表ECR工况；锅炉BRL对应于汽机TRL，代表汽机在一定补水率和高背压的情况下发600MW的工况，60万kW机组也发600MW。

目前锅炉厂热力计算书和技术协议越来越准确了，已标明这两种工况的区别，对于调试单位和性能试验单位更注重的是THA工况，它的蒸汽量小于BRL工况，是考核锅炉设计、制造、调试、安装、辅机设备等水平的重要工况。

区别：THA代表了汽轮机最大效率的额定工况，是理想工况，在性能考核试验中能短暂维持；TRL（BRL）代表了机组运行寿命内平均效率的额定工况，即补水率不为零，真空有所下降。
