南京航空航天大学-2018年-硕士研究生入学考试初试试题(A卷)-876核辐射物理学

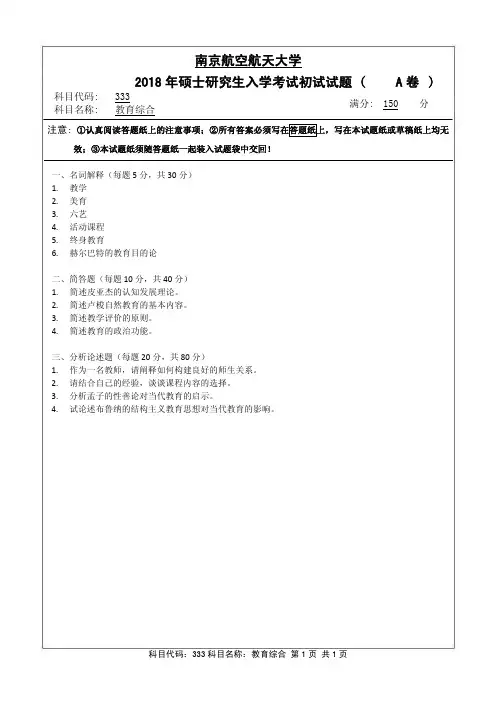

科目代码：333科目名称：教育综合 第1页 共1页 南京航空航天大学
2018年硕士研究生入学考试初试试题（
A 卷） 科目代码: 333 科目名称: 教育综合 满分: 150 分 注意: ①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无
效；③本试题纸须随答题纸一起装入试题袋中交回！
一、名词解释（每题5分，共30分）
1. 教学
2. 美育
3. 六艺
4. 活动课程
5. 终身教育
6. 赫尔巴特的教育目的论
二、简答题（每题10分，共40分）
1. 简述皮亚杰的认知发展理论。

2. 简述卢梭自然教育的基本内容。

3. 简述教学评价的原则。

4. 简述教育的政治功能。

三、分析论述题（每题20分，共80分）
1. 作为一名教师，请阐释如何构建良好的师生关系。

2. 请结合自己的经验，谈谈课程内容的选择。

3. 分析孟子的性善论对当代教育的启示。

4. 试论述布鲁纳的结构主义教育思想对当代教育的影响。

南京航空航天大学2018年硕士研究生入学考试初试试题（A卷）科目代码:630满分:150 分科目名称:物理化学注意: ①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、 填空题（本题共60分，根据题示每空格1分或2分）1.理想气体在微观上具有两个特征：①_____________；② _____________。

2.今有300 K，104.365 kPa的湿烃类混合气体（含水蒸气的烃类混合气体），其中水蒸气的分压为3.167 kPa。

现欲得到除去水蒸气的1 kmol干烃类混合气体，试求①应从湿烃混合气中除去水蒸气的物质的量为_____________（2分）；所需湿烃类混合气体的初始体积为_____________（2分）。

3.状态函数分为广度量和强度量，U、G、V m、p四个状态函数中，为广度量的是_____________（2分）；为强度量的是_____________（2分）。

4.焦耳实验的结果表明水槽中水量足够大，水温_____________（维持不变或微小上升）。

5.理想气体膨胀时，在恒温可逆过程中，系统对环境做功的绝对值比不可逆过程的要_____________（大或小）；气体被压缩时，在恒温可逆过程中，环境对系统做功比不可逆过程的要_____________（大或小）。

6.节流膨胀是在_____________条件下，气体的始末态压力分别保持恒定不变情况下的膨胀过程。

在室温和常压情况下，多数气体经过节流膨胀后产生_____________（致冷效应或致热效应），而氢气等少数气体产生_____________（致冷效应或致热效应）。

7.某双原子理想气体 4 mol，从始态 p1= 50 kPa, V1=160 dm3 经绝热可逆压缩到末态压力p2= 200 kPa, 求末态温度T2=_____________（2分）；W=_____________（2分）。

科目代码: 877 南京航空航天大学2018 年硕士研究生入学考试初试试题（A卷）科目名称: 生物医学化学满分: 150 分注意: ①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、填空题（每空1 分，共30 分）1. 细胞色素C，血红蛋白的等电点分别为10和7.1，在pH8.5的溶液中它们分别荷的电性是（1）、（2）。

2. 侧链含—OH的氨基酸有（3）、（4）和（5）三种。

侧链含—SH的氨基酸是（6）氨基酸。

3. DNA一条链的部分顺序是TTAGGG ，则与之形成氢键而互补的链为（7）4. 竞争性抑制剂使酶促反应的km（8）而Vmax（9）。

5. 磺胺类药物能抑制细菌生长，因为它是（10）结构类似物，能（11）性地抑制（12）酶活性。

6. 同工酶是一类（13）酶，乳酸脱氢酶是由（14）种亚基组成的四聚体，有（15）种同工酶。

7. 真核细胞生物氧化的主要场所是（16），呼吸链和氧化磷酸化偶联因子都定位于（17）。

8. 在所有细胞中乙酰基的主要载体是（18），ACP是（19），它在体内的作用是（20）。

9. 磷酸戊糖途径可分为（21）个阶段，分别称为（22）和（23），其中两种脱氢酶是（24）和（25），它们的辅酶是（26）。

10.嘧啶环的N1、C6来自（27）；N3来自（28）。

11.大肠杆菌DNA聚合酶III的（29）活性使之具有（30）功能，极大地提高了DNA复制的保真度。

二、选择题（每小题2分，共40分）1．精氨酸的Pk1=2.17、Pk2=9.04（α-NH3）Pk3=12.48（胍基）PI=（）A、1/2(2.17+9.04)B、1/2(2.17+12.48)C、1/2(9.04+12,48)D、1/3（2.17+9.04+12.48）2．下列叙述中哪项有误（） A、蛋白质多肽链中氨基酸残基的种类、数目、排列次序在决定它的二级结构、三级结构乃至四级结构中起重要作用 B、主肽链的折叠单位～肽平面之间相关一个Cα碳原子C、蛋白质变性过程中空间结构和一级结构被破坏，因而丧失了原有生物活性D、维持蛋白质三维结构的次级键有氢键、盐键、二硫键、疏水力和范德华力3．双链DNA 的Tm 较高是由于下列哪组核苷酸含量较高所致:A、A＋GB、C＋TC、A＋TD、G＋CE、A＋C4．有关糖原结构的下列叙述哪些是正确的?(1).有α-1,4 糖苷键(2).有α-1,6 糖苷键 (3).糖原由α-D-葡萄糖组成(4).糖原是没有分支的分子 A.1,2,3B.1,3C.2,4D.4E.1,2,3,45．含B 族维生素的辅酶在酶促反应中的作用是： A、传递电子、质子和化学基团B、稳定酶蛋白的构象科目代码：877 科目名称：生物医学化学第1 页共3 页C、提高酶的催化性质D、决定酶的专一性6．下列不属于酶催化高效率的因素为：A、对环境变化敏感B、共价催化C、靠近及定向D、微环境影响7．下列那一项符合“诱导契合”学说：A、酶与底物的关系如锁钥关系B、酶活性中心有可变性，在底物的影响下其空间构象发生一定的改变，才能与底物进行反应。

南京航空航天大学2018年硕士研究生入学考试初试试题（A卷）科目代码:818满分:150 分科目名称:材料科学基础注意:①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、简单题（每小题10分，共30分）1、镍为面心立方结构，其原子半径为0.1246nm，确定在镍的（100），（110）及（111）平面上12mm中各有多少个原子。

2、为什么说绿宝石结构（其结构式为 Be3Al2[Si6O18]）可以成为离子导电的载体。

3、说明常见高聚物分子链的键接方式及其对聚合物性能的影响？二、已知液态纯镍在1.1013×105Pa(1个大气压)，过冷度为319℃时发生均匀形核。

设临界晶核半径为1nm，纯镍的熔点为1726K，熔化热ΔHm=18075J/mol，摩尔体积Vx=6.6cm3/mol，计算（1）纯镍的液-固界面能和临界形核功；(2)若要在1726K发生均匀形核，需将大气压增加到多少？已知凝固时体积变化ΔV=-0.26cm3/mol(1J=9.87×105 cm3Pa)。

（15分）三、关于Fe-C相图，回答问题。

（20分）（1）、默写Fe-C相图。

（2）、画出含C 0.4wt%合金室温平衡组织示意图，并标出组织组成物。

（3）指出含C 0.77wt%合金从高温液态平衡冷却到室温要经过哪些转变？（4）根据杠杆定律分别计算含C 0.4wt%合金在室温下的组织组成物与相组成物的相对百分含量。

四、已知A 、B 、C 三组元固态完全不互溶，成分为80％A 、10％B 、10％C 的O 合金在冷却过程中将进行二元共晶反应和三元共晶反应，在二元共晶反应开始时，该合金液相成分(a 点)为60％A 、20％B 、20％C ，而三元共晶反应开始时的液相成分(E 点)为50％A 、10％B 、40％C 。

(10分)(1) 试计算A 初％、(A+B)%和(A+B+C)%的相对量。

2018年硕士研究生入学考试初试试题（A卷）科目代码:333满分:150 分科目名称:教育综合注意: ①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、名词解释（每题5分，共30分）1.教学2.美育3.六艺4.活动课程5.终身教育6.赫尔巴特的教育目的论二、简答题（每题10分，共40分）1.简述皮亚杰的认知发展理论。

2.简述卢梭自然教育的基本内容。

3.简述教学评价的原则。

4.简述教育的政治功能。

三、分析论述题（每题20分，共80分）1.作为一名教师，请阐释如何构建良好的师生关系。

2.请结合自己的经验，谈谈课程内容的选择。

3.分析孟子的性善论对当代教育的启示。

4.试论述布鲁纳的结构主义教育思想对当代教育的影响。

2017年硕士研究生入学考试初试试题（A卷）科目代码:333满分:150 分科目名称:教育综合注意:①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、名词解释（共6题，每题5分，共30分）1. 课程标准2. 科举制度3. 学习动机4. 班级授课制5. 最近发展区6. 助产术（苏格拉底法）二、简答题（共5题，可任选4题作答，每题10分，共40分）1. 简述教育的基本要素2. 简述教师劳动的特点3. 简述学校德育的基本途径4. 简述班集体的教育功能5. 简述教学工作的基本环节三、分析论述题（共5题，可任选4题作答，每题20分，共80分）1. 论述建构主义学习理论的基本观点2. 论述孔子因材施教思想及其教育影响3. 结合经验，论述“理论联系实际”的教育教学原则4. 结合经验论述教师的素养5. 论述卢梭的自然教育思想2016年硕士研究生招生考试初试试题 A卷 科目代码:333满分:150 分科目名称:教育综合注意: ①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、名词解释（共6题，每题5分，共30分）1.校本课程2.科举制度3.学习策略4.京师同文馆5.德育6.教学原则二、简答题（共5题，可任选4题作答，每题10分，共40分）1.简述孔子的因材施教的教育思想2.简述班级授课制的优点3.学习动机的需要层次理论4.简述教学评价的原则5.简述教学的任务三、分析论述题（共5题，可任选4题作答，每题20分，共80分）1.论述陶行知的“生活即教育”思想2.论述“个人本位论”和“社会本位论”的争论及其对人才培养的意义3.阐释人的发展的规律及其对教育的启示4.阐释蔡元培对北京大学的改革5.论述杜威的“做中学”的教育理论2015年硕士研究生入学考试初试试题 A卷 科目代码:333满分:150 分科目名称:教育综合注意: ①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、名词解释（每题5分，共30分）1.学校教育制度2.马斯洛的需要层次论3.教学方法4.科举制度5.课程6.迁移二、简答题（每题10分，共40分）1.简述清朝末期传统教育的困境2.简述心理学意义上的问题解决的过程3.简述赫尔巴特的教育心理学化思想4.简述宋朝的文教政策三、分析论述题（每题20分，共80分）1.结合经验论述“理论联系实际”的教学原则2.评述杜威的教育思想3.论述我国当代的教育目的4.阐释教学过程的性质。

南京航空航天大学2018年硕士研究生入学考试初试试题（A卷）科目代码:868满分:150 分科目名称:电离辐射探测学注意:①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、选择题（每题8分，共40分）1.利用高纯锗探测器测得的γ能谱上出现了双逃逸峰，其形成可归因于：(1).电子和正电子逃逸出探测器的灵敏区域；(2).康普顿散射光子和反冲电子逃逸出探测器的灵敏区域；(3).正电子湮灭产生的两个光子逃逸出探测器的灵敏区域；(4).正电子和湮灭的一个光子逃逸出探测器的灵敏区域。

2.γ射线能谱上的反散射峰的存在可以归因于：(1). 探测器晶体中康普顿反散射；(2). 探测器周围材料中康普顿反散射；(3). 探测器周围材料中湮灭光子；(4). 探测器晶体中的多次康普顿散射。

3.用电离辐射探测器测量γ射线能谱时，在全能峰与康普顿边缘之间除了本底造成的计数外，下列哪个因素产生计数？(1).光电效应；(2).周围材料的康普顿散射；(3).探测材料中多次康普顿散射；(4).康普顿背散射。

4.在半导体探测器中，PN结区的厚度决定探测器的探测效率和测量能量范围，如何增加结区的厚度？（1）增加P区和N区的厚度；（2）增加加载在PN结上的偏压，增加半导体材料的杂质浓度；（3）增加加载在PN结上的偏压，减小半导体材料的杂质浓度；（4）减小加载在PN结上的偏压，增加半导体材料的杂质浓度；5.电离辐射能谱可以分成单线谱和连续谱两大类，下列哪组辐射全是单线谱？(1).α、β、γ辐射(2).α、内转电子、正电子湮灭辐射(3).特征X射线、韧致辐射、裂变碎片(4).β、俄歇电子、γ辐射二、简答题（每题10分，共60分）1.简述闪烁探测器探测γ射线的基本原理。

2.简述正比计数管中的雪崩现象及形成的过程。

3.解释γ射线测量中的累计效应。

4.在符合测量中，如果信号的相对延迟时间远大于系统的符合分辨时间，那么测得的符合是什么符合？符合计数率多少？5.中子探测通常有哪些方法？6.正比计数器在发生电子雪崩的过程中，除了加速电子与气体分子的碰撞产生的电子之外，还有科目代码：868科目名称：电离辐射探测学第1页共2页。

金融学综合2018年南京航空航天大学硕士研究生考试真题南京航空航天大学2018年硕士研究生入学考试初试试题（A卷）科目代码:431满分:150 分科目名称:金融学综合注意:①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、单项选择题（共10分，每题1分）1.某公司以延期付款的方式销售给某商场一批商品，则该商场到期偿还欠款时，货币执行的是（）职能。

A．购买手段 B.流通手段 C.支付手段 D.世界货币2. 关于利息的本质，近代西方学者欧文·费雪的理论是（）。

A.节欲论B.人性不耐说C.边际生产力说D.流动性偏好说3. 剑桥方程式中的M研究的是（）。

A. 执行价值尺度职能的货币B. 执行流通手段职能的货币C. 执行支付手段职能的货币D. 执行价值贮藏职能的货币4. 标志着现代中央银行制度产生的重要事件是（）。

A.1587年威尼斯银行的产生B.1656年瑞典国家银行的产生C.1694年英格兰银行的产生D.1791年美国第一国民银行成立5. 下列属于存款机构的是（）。

A.信用社B.人寿保险公司C.财务公司D. 养老基金6. 以金币为本位币，不铸造、不流通金币，银行券可兑换外币汇票是（）。

A.金块本位制B.金本位制C. 银行券制D. 金汇兑本位制7.资本资产定价模型的核心思想是将（）引入到对风险资产的定价中来。

A．无风险报酬率B．风险资产报酬率C．投资组合D．市场组合8.每年年末存款1000元，复利计息，求存款第五年末的价值，应用（）来计算。

A．B．C．D．9．某公司本期息税前利润2000万元，固定成本为500万元，则该公司的经营杠杆系数为（）。

A. 4B. 1.25C. 0.25D. 1.510．与普通年金终值系数互为倒数的是（）。

A. 年金现值系数B．年资本回收系数C．复利现值系数D．年偿债基金系数二、简答题（共40分，每题10分）1.如何理解中央银行是“银行的银行”？2.简述远期与期货的主要区别有哪些？3.简述商业银行中间业务的含义及其主要类型?4.简述净现值的内涵及其项目决策规则？为什么在没有资本限量的情况下，净现值法决策总是正确？三、计算分析题（共40分，每题10分）1. 一票面金额1000元，两年到期，第一年支付60元利息，第二年支付50元利息，现市场价格为950元，计算其到期收益率。

⼯程热⼒学⼯程热⼒学2018年南京航空航天⼤学硕⼠研究⽣考试真题南京航空航天⼤学2018年硕⼠研究⽣⼊学考试初试试题（A 卷）科⽬代码: 817 满分: 150分科⽬名称: ⼯程热⼒学注意: ①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均⽆效；③本试题纸须随答题纸⼀起装⼊试题袋中交回！⼀、简答题（共50分）1、（5分）均质等截⾯杆两端的温度由两恒温热源维持，保持两端温度为t 1和t 2不变，取此杆为系统，则系统处于平衡状态。

该说法正确吗？简要说明理由。

2、（5分）若封闭⽓缸内的湿空⽓定压升温，问湿空⽓的φ，d, h 如何变化？3、（6分）⼀刚性容器，⽤隔板分成两部分，左边储存有⾼压理想⽓体，右边为真空。

抽去隔板，⽓体⽴即充满整个容器，问若该容器绝对良好导热，则⼯质热⼒学能、温度如何变化？与外界换热量能否确定。

简要说明理由。

4、（6分）考虑⼀出⼝截⾯为声速的收缩喷管，若该喷管⼊⼝处空⽓状态保持恒定，出⼝⾯积减⼩后，问：（1）出⼝处流速如何变化？（2）通过喷管的质量流量如何变化？假设喷管等熵，空⽓为定⽐热理想⽓体。

5、（6分）⼀刚性容器装有两种理想⽓体的混合⽓体。

加热混合⽓体，容器内的压⼒和温度值上升。

问两种⽓体的分压⼒会改变吗？其分压⼒与混合⽓体压⼒的⽐值是否会改变？简要说明理由。

6、（6分）空⽓从0.1MPa 、27℃被可逆压缩⾄0.5MPa 、207℃，空⽓视为理想⽓体，定⽐热1.004/p c kJ kg K =?。

试问这个过程是绝热的吗？如果是，请计算单位质量空⽓所做的功；如果不是，确定热量传递的⽅向。

说明理由。

7、（8分）⼀台热泵夏天被⽤来制冷，冬天被⽤来采暖。

房间整年维持在24℃。

1℃室内外温差的房间热损失是0.44kW 。

室外平均温度在夏天为32℃，在冬天为-4℃。

试分析制冷和采暖的功率分别是多少？哪个功率确定了必须购买的机组功率⼤⼩？8、（8分）系统经历了⼀个循环，从温度为T 0环境吸热Q 0，从温度为T s 的热源吸热Q s ，并在温度为T U 下放热Q U 。

科目代码：618科目名称：量子力学 第1页 共1页 南京航空航天大学2018年硕士研究生入学考试初试试题（A 卷） 科目代码: 618 科目名称: 量子力学 满分: 150 分 注意: ①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！共5 道大题，无选择题、填空题，满分150。

一、简答题 (30 分，每题10 分)① 若两个算符有一个共同本征态，这两个算符是否彼此对易？若两个算符彼此不对易，是否会有共同本征态？举例说明。

② c 1、c 2是彼此不相等的两个复常数，波函数ψ与c 1ψ1是否描述同一状态？波函数ψ1 +ψ2与c 1ψ1 +c 2ψ2是否描述同一状态？举例说明。

③ 一中性原子束通过Stern-Gerlach 装置后，变为五束等间距原子束，解释该现象。

二、已知2211ˆˆˆˆa a a a 、、、++分别为两谐振子的升降算符，满足[][]0ˆ,ˆˆ,ˆ2121==+a a a a ，由此构造()()()112212211221ˆˆˆˆ21ˆˆˆˆˆ21ˆˆˆˆˆ21ˆa a a a J a a a a J a a a a J z y x ++++++−≡−≡+≡、、 求：① 求J x 、J y 、J z 两两之间的对易关系。

(20 分) ② 用2211ˆˆˆˆa a a a 、、、++表示2222ˆˆˆˆzy x J J J J ++≡ (10 分)三、 中微子的两种能量本征态为ψ1和ψ2，对应能量本征值分别为E i =(p 2c 2+m i 2c 4)/pc (i =1,2)，电子中微子本征态为ψe =cos θψ1+sin θψ2，μ子中微子本征态为ψμ=-sin θψ1+cos θψ2，其中θ是混合角。

某体系在t =0时处于电子中微子态ψe 。

求： ① t 时刻中微子所处的状态；(15 分)② t 时刻体系仍处于电子中微子态的概率。

南京航空航天大学2018年硕士研究生入学考试初试试题（A卷）科目代码:868满分:150 分科目名称:电离辐射探测学注意:①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、选择题（每题8分，共40分）1.利用高纯锗探测器测得的γ能谱上出现了双逃逸峰，其形成可归因于：(1).电子和正电子逃逸出探测器的灵敏区域；(2).康普顿散射光子和反冲电子逃逸出探测器的灵敏区域；(3).正电子湮灭产生的两个光子逃逸出探测器的灵敏区域；(4).正电子和湮灭的一个光子逃逸出探测器的灵敏区域。

2.γ射线能谱上的反散射峰的存在可以归因于：(1). 探测器晶体中康普顿反散射；(2). 探测器周围材料中康普顿反散射；(3). 探测器周围材料中湮灭光子；(4). 探测器晶体中的多次康普顿散射。

3.用电离辐射探测器测量γ射线能谱时，在全能峰与康普顿边缘之间除了本底造成的计数外，下列哪个因素产生计数？(1).光电效应；(2).周围材料的康普顿散射；(3).探测材料中多次康普顿散射；(4).康普顿背散射。

4.在半导体探测器中，PN结区的厚度决定探测器的探测效率和测量能量范围，如何增加结区的厚度？（1）增加P区和N区的厚度；（2）增加加载在PN结上的偏压，增加半导体材料的杂质浓度；（3）增加加载在PN结上的偏压，减小半导体材料的杂质浓度；（4）减小加载在PN结上的偏压，增加半导体材料的杂质浓度；5.电离辐射能谱可以分成单线谱和连续谱两大类，下列哪组辐射全是单线谱？(1).α、β、γ辐射(2).α、内转电子、正电子湮灭辐射(3).特征X射线、韧致辐射、裂变碎片(4).β、俄歇电子、γ辐射二、简答题（每题10分，共60分）1.简述闪烁探测器探测γ射线的基本原理。

2.简述正比计数管中的雪崩现象及形成的过程。

3.解释γ射线测量中的累计效应。

4.在符合测量中，如果信号的相对延迟时间远大于系统的符合分辨时间，那么测得的符合是什么符合？符合计数率多少？5.中子探测通常有哪些方法？6.正比计数器在发生电子雪崩的过程中，除了加速电子与气体分子的碰撞产生的电子之外，还有科目代码：868科目名称：电离辐射探测学第1页共2页。

科目代码：878科目名称：数字电路和信号与系统 第1页 共3页南京航空航天大学2018年硕士研究生入学考试初试试题（A 卷 ）科目代码: 878满分: 150分科目名称:数字电路和信号与系统注意: ①认真阅读答题纸上的注意事项；②所有答案必须写在答题纸上，写在本试题纸或草稿纸上均无效；③本试题纸须随答题纸一起装入试题袋中交回！一、 （15分）已知：F(A, B, C, D) = ∏M(1, 3, 6, 12) · ∏D(8~11, 14, 15) 1. 利用卡诺图，化简出最简的与或表达式。

2. 利用卡诺图，化简出无逻辑险象的最简与或表达式, 并画出由两级与非门构成的逻辑电路图。

二、 （15分）用一个图示双4选1数据选择器辅以最少的与非门和或非门，设计一个两位数值比较器。

输入信号A 1A 0和B 1B 0分别表示数据A 和B 。

当A>B 时，输出F 1为1；否则F 1输出0。

当A<B 时，输出F 2为1；否则F 2输出0。

给出设计过程，画逻辑电路图。

（注：输入信号只提供原变量）三、 （15分）分析图示电路，写出激励方程、输出方程、次态方程，列状态表，画状态图，并说明电路的逻辑功能，以及X 和Z 的作用。

1K1JQ 0C11K1J C1CPFF0FF1Q 1&&XZ四、 （15分）农历一个月通常都是30天或29天，设计一个表示农历日期的8421BCD 码计数器。

当输入信号X=0时，按30天计数；反之按29天计数。

给出设计原理，画逻辑电路图。

0123MUX0130G EN。
